Пристрій для водопостачання

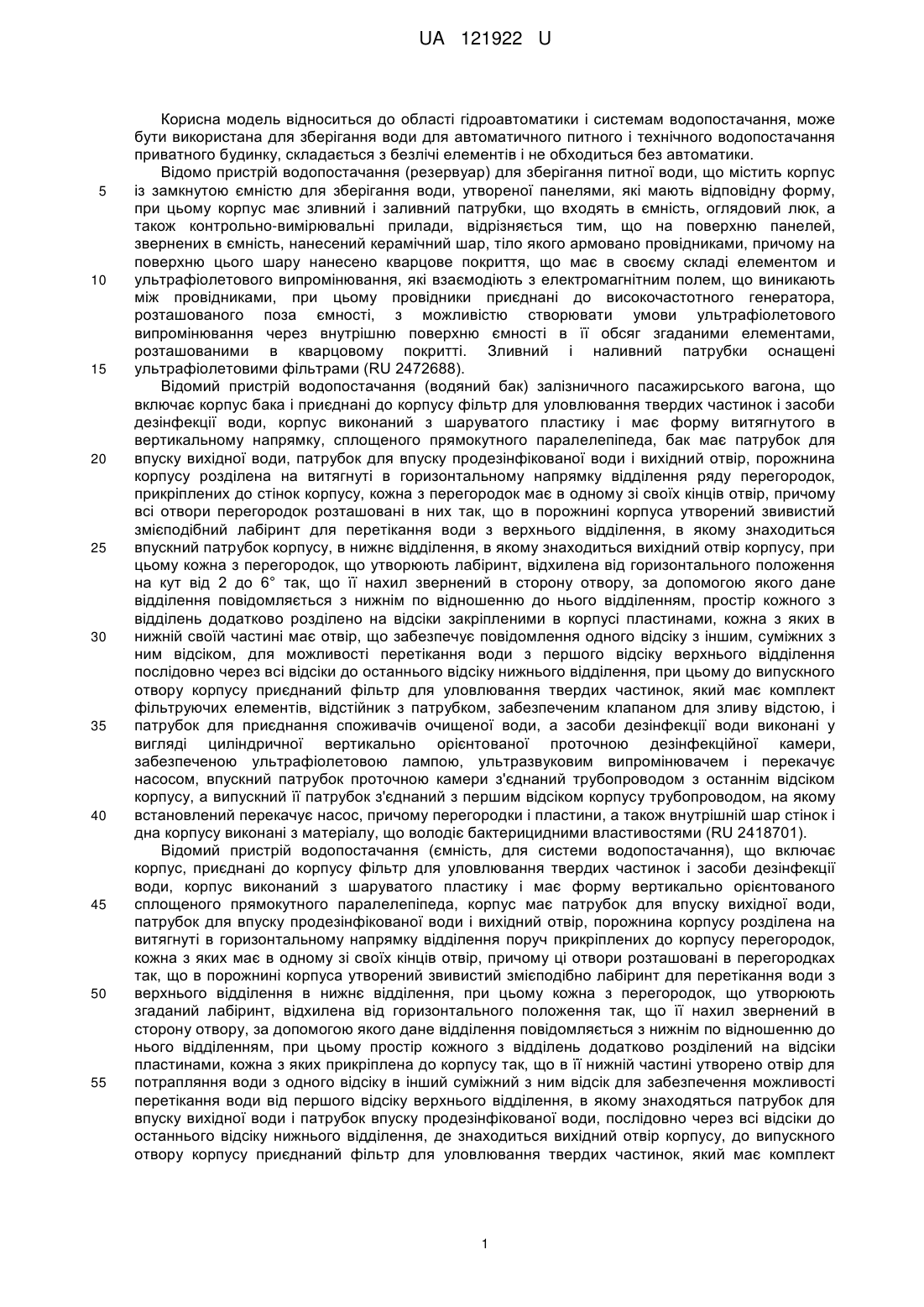

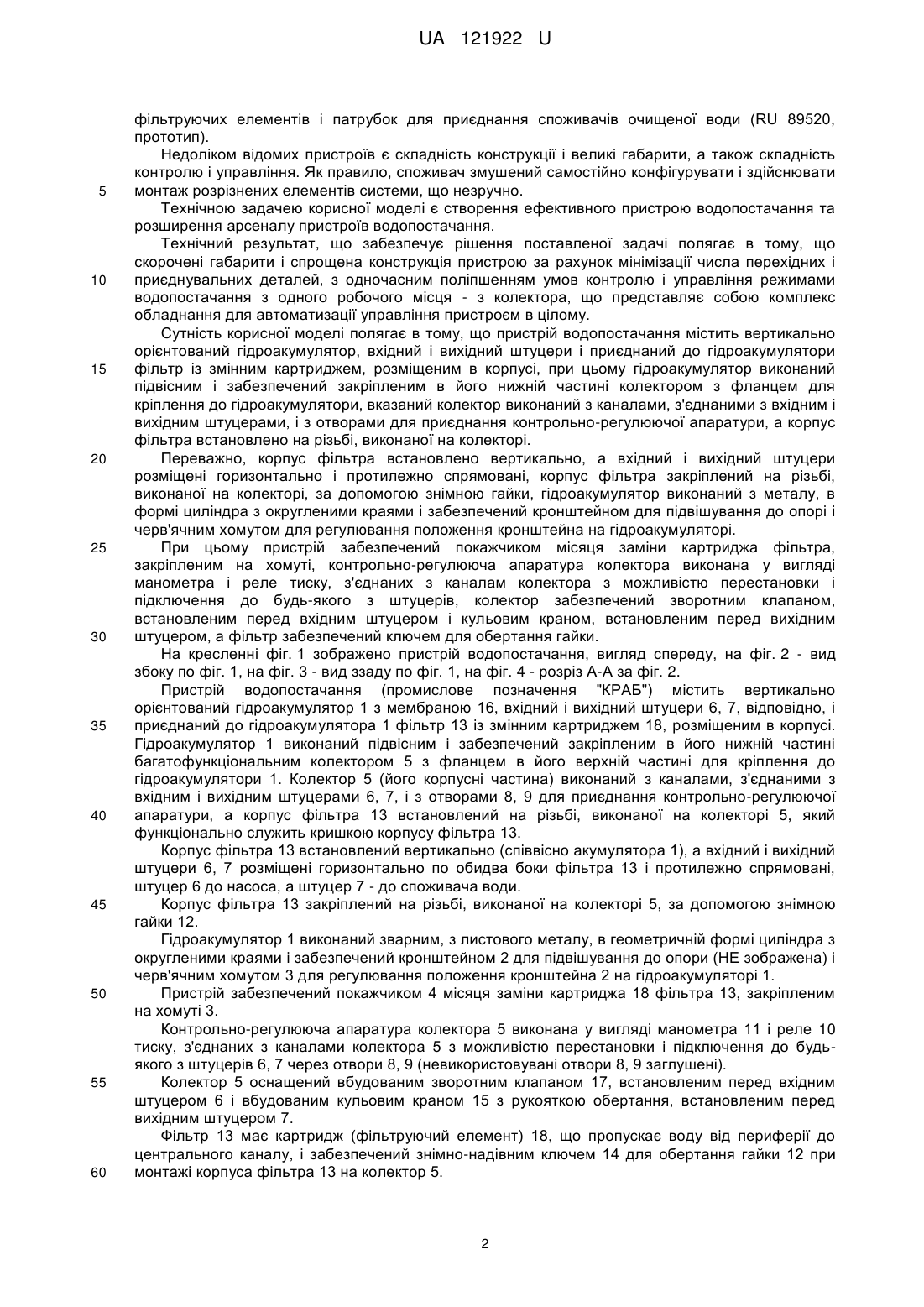

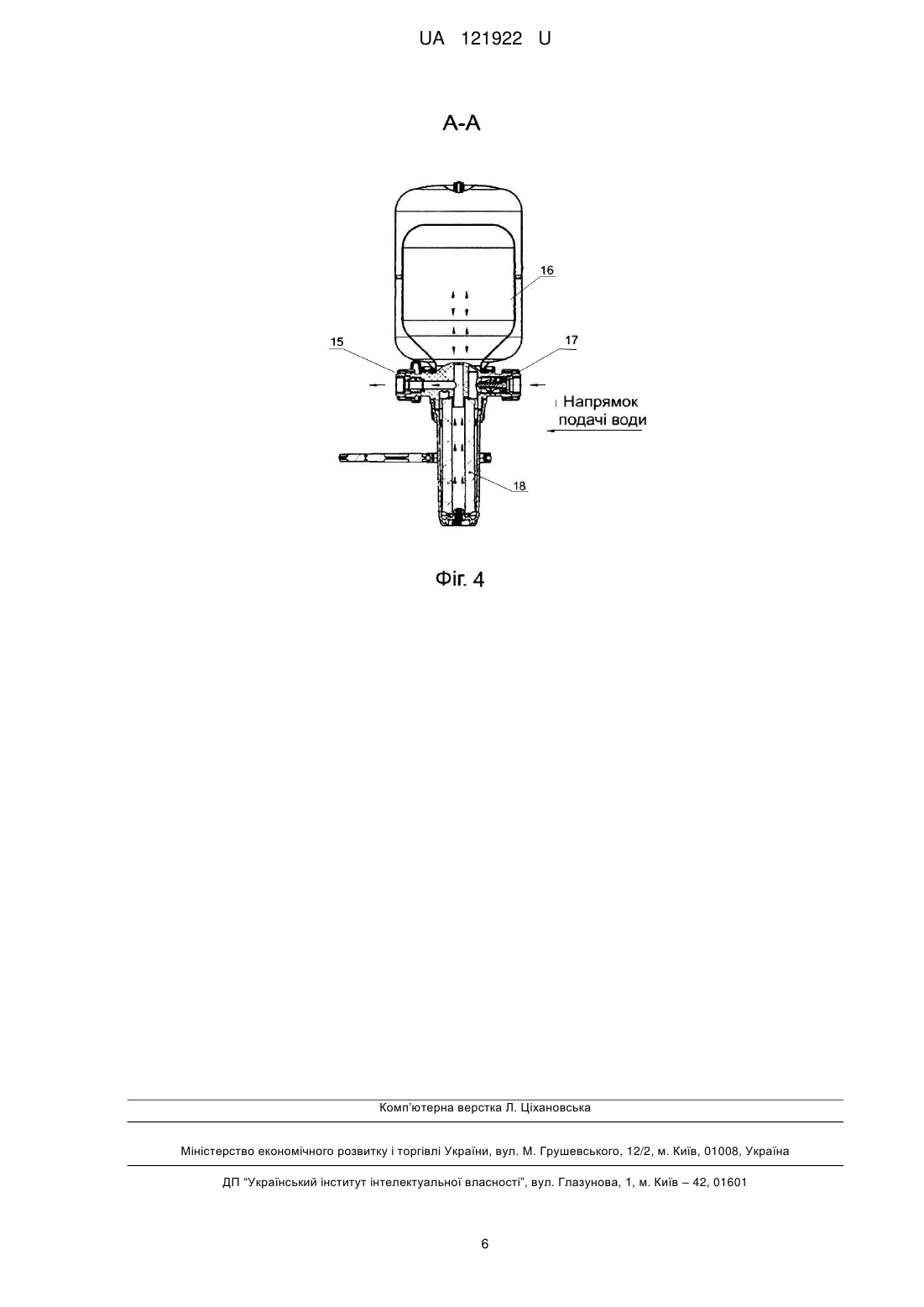

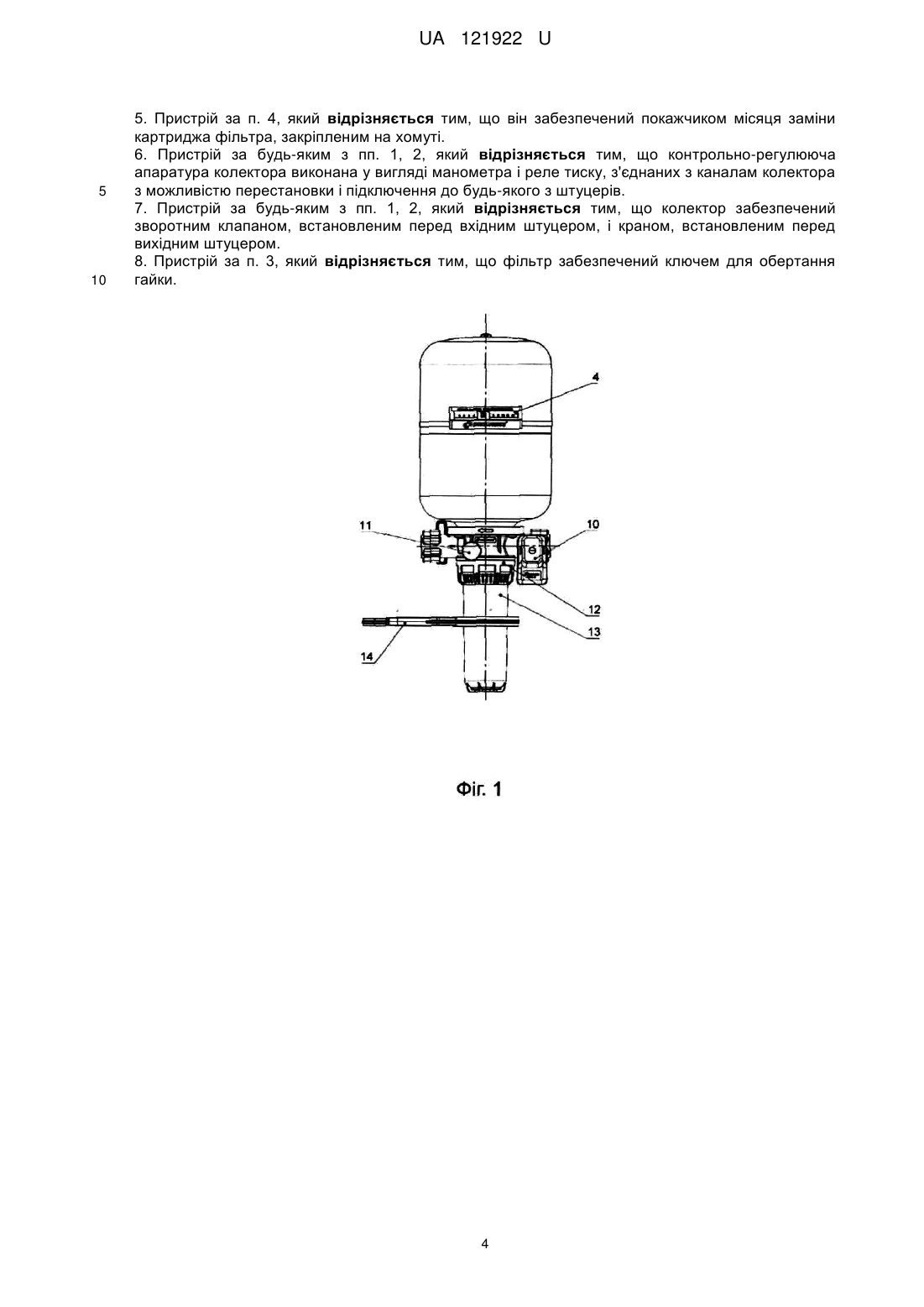

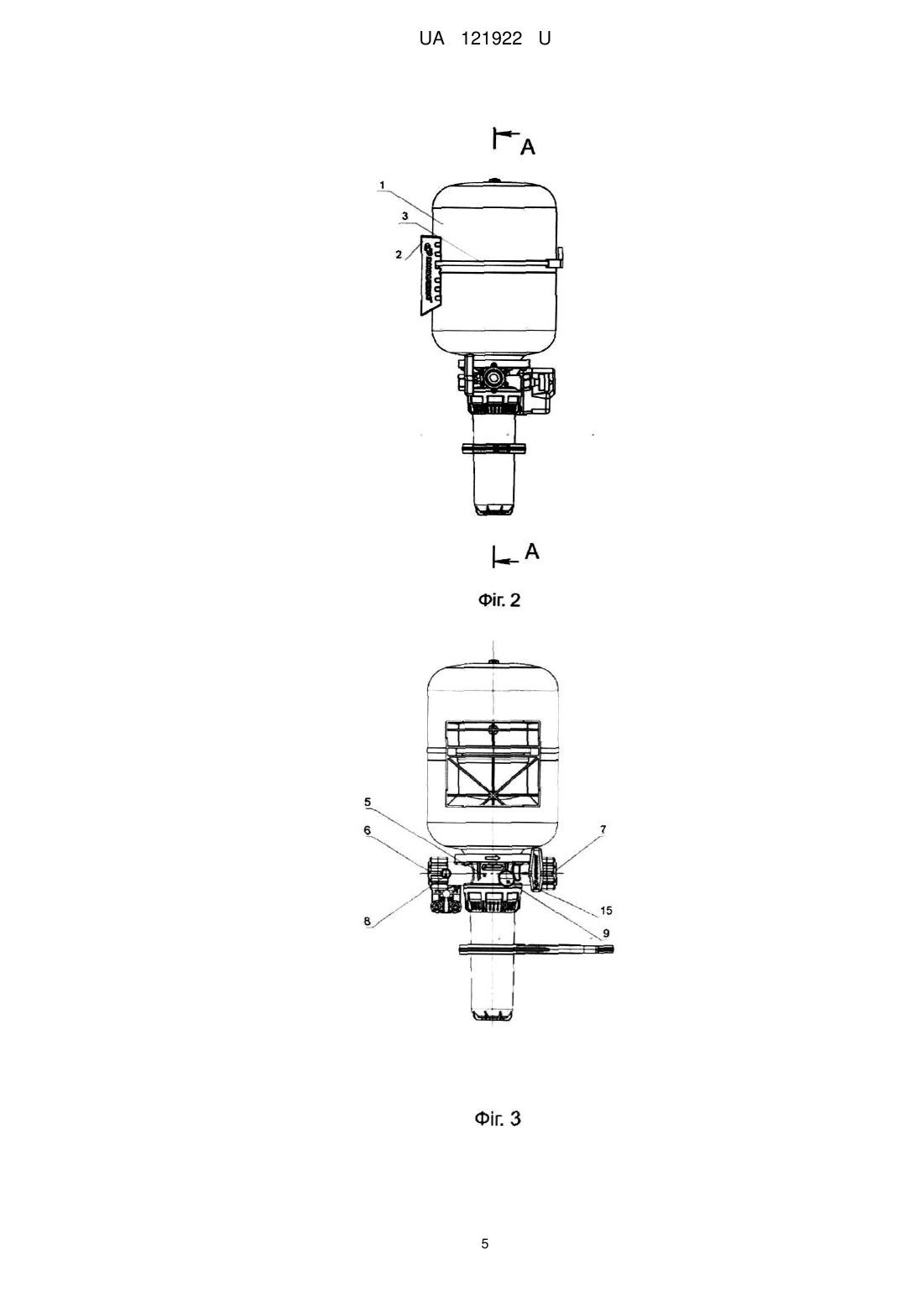

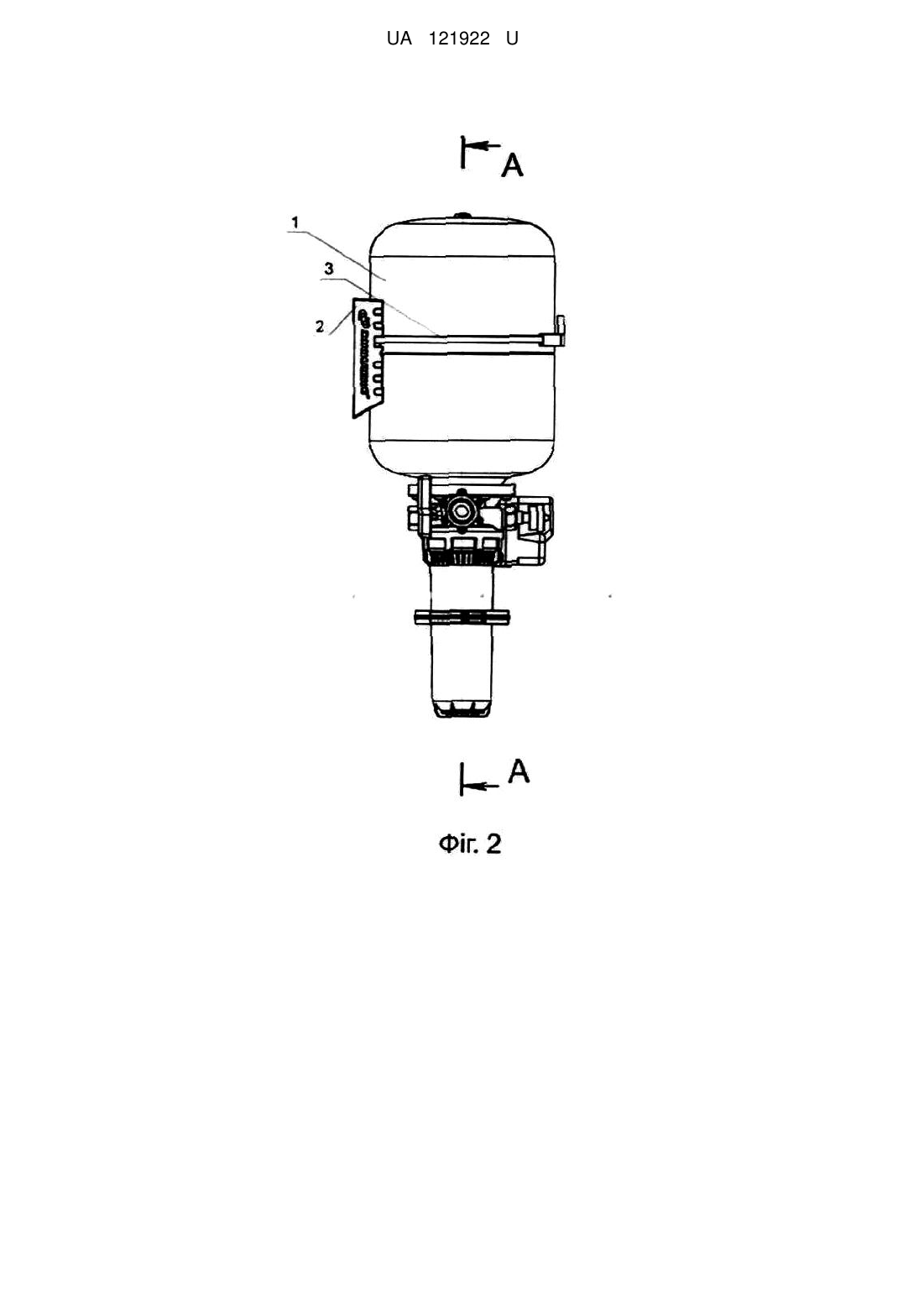

Реферат: Пристрій для водопостачання містить вертикально орієнтований гідроакумулятор, вхідний і вихідний штуцери і приєднаний до гідроакумулятора фільтр із змінним картриджем, розміщеним в корпусі, при цьому гідроакумулятор виконаний підвісним і забезпечений закріпленим в його нижній частині колектором з фланцем для кріплення до гідроакумулятора, вказаний колектор виконаний з каналами, з'єднаними з вхідним і вихідним штуцерами, із отворами для приєднання контрольно-регулюючої апаратури, а корпус фільтра встановлено на різьбі, виконаній на колекторі, а корпус фільтра встановлено вертикально, вхідний і вихідний штуцери розміщені горизонтально і протилежно спрямовані. UA 121922 U (12) UA 121922 U UA 121922 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до області гідроавтоматики і системам водопостачання, може бути використана для зберігання води для автоматичного питного і технічного водопостачання приватного будинку, складається з безлічі елементів і не обходиться без автоматики. Відомо пристрій водопостачання (резервуар) для зберігання питної води, що містить корпус із замкнутою ємністю для зберігання води, утвореної панелями, які мають відповідну форму, при цьому корпус має зливний і заливний патрубки, що входять в ємність, оглядовий люк, а також контрольно-вимірювальні прилади, відрізняється тим, що на поверхню панелей, звернених в ємність, нанесений керамічний шар, тіло якого армовано провідниками, причому на поверхню цього шару нанесено кварцове покриття, що має в своєму складі елементом и ультрафіолетового випромінювання, які взаємодіють з електромагнітним полем, що виникають між провідниками, при цьому провідники приєднані до високочастотного генератора, розташованого поза ємності, з можливістю створювати умови ультрафіолетового випромінювання через внутрішню поверхню ємності в її обсяг згаданими елементами, розташованими в кварцовому покритті. Зливний і наливний патрубки оснащені ультрафіолетовими фільтрами (RU 2472688). Відомий пристрій водопостачання (водяний бак) залізничного пасажирського вагона, що включає корпус бака і приєднані до корпусу фільтр для уловлювання твердих частинок і засоби дезінфекції води, корпус виконаний з шаруватого пластику і має форму витягнутого в вертикальному напрямку, сплощеного прямокутного паралелепіпеда, бак має патрубок для впуску вихідної води, патрубок для впуску продезінфікованої води і вихідний отвір, порожнина корпусу розділена на витягнуті в горизонтальному напрямку відділення ряду перегородок, прикріплених до стінок корпусу, кожна з перегородок має в одному зі своїх кінців отвір, причому всі отвори перегородок розташовані в них так, що в порожнині корпуса утворений звивистий змієподібний лабіринт для перетікання води з верхнього відділення, в якому знаходиться впускний патрубок корпусу, в нижнє відділення, в якому знаходиться вихідний отвір корпусу, при цьому кожна з перегородок, що утворюють лабіринт, відхилена від горизонтального положення на кут від 2 до 6° так, що її нахил звернений в сторону отвору, за допомогою якого дане відділення повідомляється з нижнім по відношенню до нього відділенням, простір кожного з відділень додатково розділено на відсіки закріпленими в корпусі пластинами, кожна з яких в нижній своїй частині має отвір, що забезпечує повідомлення одного відсіку з іншим, суміжних з ним відсіком, для можливості перетікання води з першого відсіку верхнього відділення послідовно через всі відсіки до останнього відсіку нижнього відділення, при цьому до випускного отвору корпусу приєднаний фільтр для уловлювання твердих частинок, який має комплект фільтруючих елементів, відстійник з патрубком, забезпеченим клапаном для зливу відстою, і патрубок для приєднання споживачів очищеної води, а засоби дезінфекції води виконані у вигляді циліндричної вертикально орієнтованої проточною дезінфекційної камери, забезпеченою ультрафіолетовою лампою, ультразвуковим випромінювачем і перекачує насосом, впускний патрубок проточною камери з'єднаний трубопроводом з останнім відсіком корпусу, а випускний її патрубок з'єднаний з першим відсіком корпусу трубопроводом, на якому встановлений перекачує насос, причому перегородки і пластини, а також внутрішній шар стінок і дна корпусу виконані з матеріалу, що володіє бактерицидними властивостями (RU 2418701). Відомий пристрій водопостачання (ємність, для системи водопостачання), що включає корпус, приєднані до корпусу фільтр для уловлювання твердих частинок і засоби дезінфекції води, корпус виконаний з шаруватого пластику і має форму вертикально орієнтованого сплощеного прямокутного паралелепіпеда, корпус має патрубок для впуску вихідної води, патрубок для впуску продезінфікованої води і вихідний отвір, порожнина корпусу розділена на витягнуті в горизонтальному напрямку відділення поруч прикріплених до корпусу перегородок, кожна з яких має в одному зі своїх кінців отвір, причому ці отвори розташовані в перегородках так, що в порожнині корпуса утворений звивистий змієподібно лабіринт для перетікання води з верхнього відділення в нижнє відділення, при цьому кожна з перегородок, що утворюють згаданий лабіринт, відхилена від горизонтального положення так, що її нахил звернений в сторону отвору, за допомогою якого дане відділення повідомляється з нижнім по відношенню до нього відділенням, при цьому простір кожного з відділень додатково розділений на відсіки пластинами, кожна з яких прикріплена до корпусу так, що в її нижній частині утворено отвір для потрапляння води з одного відсіку в інший суміжний з ним відсік для забезпечення можливості перетікання води від першого відсіку верхнього відділення, в якому знаходяться патрубок для впуску вихідної води і патрубок впуску продезінфікованої води, послідовно через всі відсіки до останнього відсіку нижнього відділення, де знаходиться вихідний отвір корпусу, до випускного отвору корпусу приєднаний фільтр для уловлювання твердих частинок, який має комплект 1 UA 121922 U 5 10 15 20 25 30 35 40 45 50 55 60 фільтруючих елементів і патрубок для приєднання споживачів очищеної води (RU 89520, прототип). Недоліком відомих пристроїв є складність конструкції і великі габарити, а також складність контролю і управління. Як правило, споживач змушений самостійно конфігурувати і здійснювати монтаж розрізнених елементів системи, що незручно. Технічною задачею корисної моделі є створення ефективного пристрою водопостачання та розширення арсеналу пристроїв водопостачання. Технічний результат, що забезпечує рішення поставленої задачі полягає в тому, що скорочені габарити і спрощена конструкція пристрою за рахунок мінімізації числа перехідних і приєднувальних деталей, з одночасним поліпшенням умов контролю і управління режимами водопостачання з одного робочого місця - з колектора, що представляє собою комплекс обладнання для автоматизації управління пристроєм в цілому. Сутність корисної моделі полягає в тому, що пристрій водопостачання містить вертикально орієнтований гідроакумулятор, вхідний і вихідний штуцери і приєднаний до гідроакумулятори фільтр із змінним картриджем, розміщеним в корпусі, при цьому гідроакумулятор виконаний підвісним і забезпечений закріпленим в його нижній частині колектором з фланцем для кріплення до гідроакумулятори, вказаний колектор виконаний з каналами, з'єднаними з вхідним і вихідним штуцерами, і з отворами для приєднання контрольно-регулюючої апаратури, а корпус фільтра встановлено на різьбі, виконаної на колекторі. Переважно, корпус фільтра встановлено вертикально, а вхідний і вихідний штуцери розміщені горизонтально і протилежно спрямовані, корпус фільтра закріплений на різьбі, виконаної на колекторі, за допомогою знімною гайки, гідроакумулятор виконаний з металу, в формі циліндра з округленими краями і забезпечений кронштейном для підвішування до опорі і черв'ячним хомутом для регулювання положення кронштейна на гідроакумуляторі. При цьому пристрій забезпечений покажчиком місяця заміни картриджа фільтра, закріпленим на хомуті, контрольно-регулююча апаратура колектора виконана у вигляді манометра і реле тиску, з'єднаних з каналам колектора з можливістю перестановки і підключення до будь-якого з штуцерів, колектор забезпечений зворотним клапаном, встановленим перед вхідним штуцером і кульовим краном, встановленим перед вихідним штуцером, а фільтр забезпечений ключем для обертання гайки. На кресленні фіг. 1 зображено пристрій водопостачання, вигляд спереду, на фіг. 2 - вид збоку по фіг. 1, на фіг. 3 - вид ззаду по фіг. 1, на фіг. 4 - розріз А-А за фіг. 2. Пристрій водопостачання (промислове позначення "КРАБ") містить вертикально орієнтований гідроакумулятор 1 з мембраною 16, вхідний і вихідний штуцери 6, 7, відповідно, і приєднаний до гідроакумулятора 1 фільтр 13 із змінним картриджем 18, розміщеним в корпусі. Гідроакумулятор 1 виконаний підвісним і забезпечений закріпленим в його нижній частині багатофункціональним колектором 5 з фланцем в його верхній частині для кріплення до гідроакумулятори 1. Колектор 5 (його корпусні частина) виконаний з каналами, з'єднаними з вхідним і вихідним штуцерами 6, 7, і з отворами 8, 9 для приєднання контрольно-регулюючої апаратури, а корпус фільтра 13 встановлений на різьбі, виконаної на колекторі 5, який функціонально служить кришкою корпусу фільтра 13. Корпус фільтра 13 встановлений вертикально (співвісно акумулятора 1), а вхідний і вихідний штуцери 6, 7 розміщені горизонтально по обидва боки фільтра 13 і протилежно спрямовані, штуцер 6 до насоса, а штуцер 7 - до споживача води. Корпус фільтра 13 закріплений на різьбі, виконаної на колекторі 5, за допомогою знімною гайки 12. Гідроакумулятор 1 виконаний зварним, з листового металу, в геометричній формі циліндра з округленими краями і забезпечений кронштейном 2 для підвішування до опори (НЕ зображена) і черв'ячним хомутом 3 для регулювання положення кронштейна 2 на гідроакумуляторі 1. Пристрій забезпечений покажчиком 4 місяця заміни картриджа 18 фільтра 13, закріпленим на хомуті 3. Контрольно-регулююча апаратура колектора 5 виконана у вигляді манометра 11 і реле 10 тиску, з'єднаних з каналами колектора 5 з можливістю перестановки і підключення до будьякого з штуцерів 6, 7 через отвори 8, 9 (невикористовувані отвори 8, 9 заглушені). Колектор 5 оснащений вбудованим зворотним клапаном 17, встановленим перед вхідним штуцером 6 і вбудованим кульовим краном 15 з рукояткою обертання, встановленим перед вихідним штуцером 7. Фільтр 13 має картридж (фільтруючий елемент) 18, що пропускає воду від периферії до центрального каналу, і забезпечений знімно-надівним ключем 14 для обертання гайки 12 при монтажі корпуса фільтра 13 на колектор 5. 2 UA 121922 U 5 10 15 20 25 30 35 40 Таким чином, основою пропонованого пристрою КРАБ є багатофункціональна деталь колектор 5, до якої приєднуються без додаткових перехідних деталей такі елементи, як: - гідроакумулятор 1 (верхня частина колектора 5 є фланцем гідроакумулятора; - корпус картриджного фільтра 13 (нижня частина колектора 5 є кришкою картриджного фільтра 13, корпус фільтра 13 кріпиться до колектора 5 гайкою 12); - реле тиску 10; - манометр 11; - вхідний штуцер 6, за вхідним штуцером 6 розміщений вбудований зворотний клапан 17; - вихідний штуцер 7, перед вихідним штуцером 7 розміщений вбудований кульовий кран 15, який керується ручкою. Пристрій водопостачання експлуатується в такий спосіб. Пристрій поставляється на місце експлуатації в складеному вигляді і вимагає кріплення на стіну кронштейна 2 з подальшим кріпленням на кронштейні 2 гідроакумулятора 1 за допомогою черв'ячного хомута 3. Вода надходить через штуцер 6 у фільтр, а також, через картридж 18, в гідроакумулятор 1 і, при відкритому крані 15, в штуцер 7 споживачу. Зворотний клапан 17 не допускає вільного витікання води. Номінальний напрямок подачі води зазначено стрілками на зовнішній поверхні колектора 5. Невикористані під манометр 11 і реле 10 тиску отвори (висновки) 8 і 9 корпусу 5 заглушити заглушками. Також на вільні отвори 8, 9 можна монтувати додаткові елементи автоматики, зокрема, такі як контроль потоку, температури рідини та ін. Система комплектується ключем 14 для обертання гайки 12 при заміні картриджа фільтра 13. Також на гідроакумуляторі 1 кріпиться покажчик 4 місяці заміни фільтроелемента 4 за допомогою черв'ячного хомута 3. Основною перевагою пристрою є те, що споживачеві надається можливість компактно розмістити інтегровані конструктивно і функціонально пов'язані в один виріб (товар) функції: - зворотного клапана 17; - автоматичного управління роботою насоса по сигналам реле 10 тиску; - візуального контролю поточного тиску в системі по манометру 11; - фільтрації води фільтром 13; - регулювання прохідного перетину магістралі кульовим краном 15; - акумулювання певного обсягу води; - фіксації місяці заміни картриджа фільтра 13; - оснащення, при необхідності, додатковими елементами автоматики (підключаються до резервних отворів 8, 9 замість заглушок). Споживач має можливість самостійно з одного місця конфігурувати обладнання пристрою, візуально контролювати і керувати ним на одному оперативному полі-колекторі 5. При регулюванні об'ємної витрати і/або тиску споживач має можливість об'єктивно контролювати результат регулювання і виробляти поступовий підбір режиму. В результаті скорочені габарити і спрощена конструкція пристрою за рахунок мінімізації числа перехідних і приєднувальних деталей, з одночасним поліпшенням умов контролю і управління режимами водопостачання з одного робочого місця - з колектора 5, що представляє собою конструктивно і функціонально єдиний вузол пристрою водопостачання в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для водопостачання, що містить вертикально орієнтований гідроакумулятор, вхідний і вихідний штуцери і приєднаний до гідроакумулятора фільтр із змінним картриджем, розміщеним в корпусі, при цьому гідроакумулятор виконаний підвісним і забезпечений закріпленим в його нижній частині колектором з фланцем для кріплення до гідроакумулятора, вказаний колектор виконаний з каналами, з'єднаними з вхідним і вихідним штуцерами, із отворами для приєднання контрольно-регулюючої апаратури, а корпус фільтра встановлено на різьбі, виконаній на колекторі. 2. Пристрій за п. 1, який відрізняється тим, що корпус фільтра встановлено вертикально, а вхідний і вихідний штуцери розміщені горизонтально і протилежно спрямовані. 3. Пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що корпус фільтра закріплений на різьбі, виконаній на колекторі, за допомогою знімної гайки. 4. Пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що гідроакумулятор виконаний з металу, в формі циліндра з округленими краями і забезпечений кронштейном для підвішування до опори і черв'ячним хомутом для регулювання положення кронштейна на гідроакумуляторі. 3 UA 121922 U 5 10 5. Пристрій за п. 4, який відрізняється тим, що він забезпечений покажчиком місяця заміни картриджа фільтра, закріпленим на хомуті. 6. Пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що контрольно-регулююча апаратура колектора виконана у вигляді манометра і реле тиску, з'єднаних з каналам колектора з можливістю перестановки і підключення до будь-якого з штуцерів. 7. Пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що колектор забезпечений зворотним клапаном, встановленим перед вхідним штуцером, і краном, встановленим перед вихідним штуцером. 8. Пристрій за п. 3, який відрізняється тим, що фільтр забезпечений ключем для обертання гайки. 4 UA 121922 U 5 UA 121922 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
