Комплект для ін’єкцій

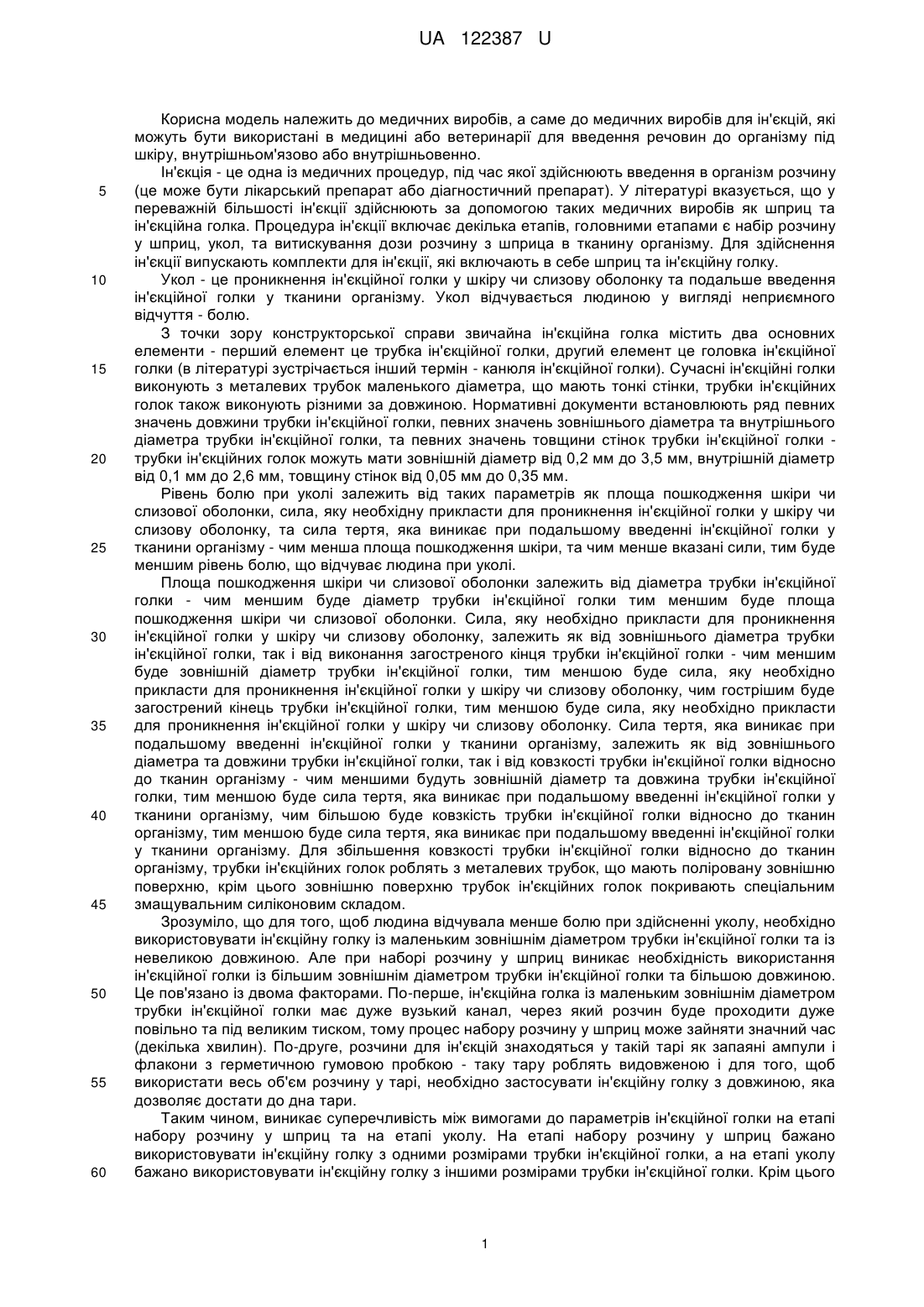

Реферат: Комплект для ін'єкцій включає в себе ін'єкційний шприц для однократного використання, першу знімну ін'єкційну голку, другу знімну ін'єкційну голку. Перша знімна ін'єкційна голка приєднана до ін'єкційного шприца для однократного використання, друга знімна ін'єкційна голка виконана такою, що містить елемент захисту людини від випадкового уколу. Ін'єкційний шприц для однократного використання містить циліндр, ущільнюючу манжету, яка розташована у циліндрі та виконує функцію поршня, шток, який з'єднаний із ущільнюючою манжетою та призначений для передачі поступального руху на ущільнюючу манжету, при цьому ущільнююча манжета виконана циліндричної форми та виконана із еластичного матеріалу, суцільною без додаткових елементів. UA 122387 U (54) КОМПЛЕКТ ДЛЯ ІН'ЄКЦІЙ UA 122387 U UA 122387 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичних виробів, а саме до медичних виробів для ін'єкцій, які можуть бути використані в медицині або ветеринарії для введення речовин до організму під шкіру, внутрішньом'язово або внутрішньовенно. Ін'єкція - це одна із медичних процедур, під час якої здійснюють введення в організм розчину (це може бути лікарський препарат або діагностичний препарат). У літературі вказується, що у переважній більшості ін'єкції здійснюють за допомогою таких медичних виробів як шприц та ін'єкційна голка. Процедура ін'єкції включає декілька етапів, головними етапами є набір розчину у шприц, укол, та витискування дози розчину з шприца в тканину організму. Для здійснення ін'єкції випускають комплекти для ін'єкції, які включають в себе шприц та ін'єкційну голку. Укол - це проникнення ін'єкційної голки у шкіру чи слизову оболонку та подальше введення ін'єкційної голки у тканини організму. Укол відчувається людиною у вигляді неприємного відчуття - болю. З точки зору конструкторської справи звичайна ін'єкційна голка містить два основних елементи - перший елемент це трубка ін'єкційної голки, другий елемент це головка ін'єкційної голки (в літературі зустрічається інший термін - канюля ін'єкційної голки). Сучасні ін'єкційні голки виконують з металевих трубок маленького діаметра, що мають тонкі стінки, трубки ін'єкційних голок також виконують різними за довжиною. Нормативні документи встановлюють ряд певних значень довжини трубки ін'єкційної голки, певних значень зовнішнього діаметра та внутрішнього діаметра трубки ін'єкційної голки, та певних значень товщини стінок трубки ін'єкційної голки трубки ін'єкційних голок можуть мати зовнішній діаметр від 0,2 мм до 3,5 мм, внутрішній діаметр від 0,1 мм до 2,6 мм, товщину стінок від 0,05 мм до 0,35 мм. Рівень болю при уколі залежить від таких параметрів як площа пошкодження шкіри чи слизової оболонки, сила, яку необхідну прикласти для проникнення ін'єкційної голки у шкіру чи слизову оболонку, та сила тертя, яка виникає при подальшому введенні ін'єкційної голки у тканини організму - чим менша площа пошкодження шкіри, та чим менше вказані сили, тим буде меншим рівень болю, що відчуває людина при уколі. Площа пошкодження шкіри чи слизової оболонки залежить від діаметра трубки ін'єкційної голки - чим меншим буде діаметр трубки ін'єкційної голки тим меншим буде площа пошкодження шкіри чи слизової оболонки. Сила, яку необхідно прикласти для проникнення ін'єкційної голки у шкіру чи слизову оболонку, залежить як від зовнішнього діаметра трубки ін'єкційної голки, так і від виконання загостреного кінця трубки ін'єкційної голки - чим меншим буде зовнішній діаметр трубки ін'єкційної голки, тим меншою буде сила, яку необхідно прикласти для проникнення ін'єкційної голки у шкіру чи слизову оболонку, чим гострішим буде загострений кінець трубки ін'єкційної голки, тим меншою буде сила, яку необхідно прикласти для проникнення ін'єкційної голки у шкіру чи слизову оболонку. Сила тертя, яка виникає при подальшому введенні ін'єкційної голки у тканини організму, залежить як від зовнішнього діаметра та довжини трубки ін'єкційної голки, так і від ковзкості трубки ін'єкційної голки відносно до тканин організму - чим меншими будуть зовнішній діаметр та довжина трубки ін'єкційної голки, тим меншою буде сила тертя, яка виникає при подальшому введенні ін'єкційної голки у тканини організму, чим більшою буде ковзкість трубки ін'єкційної голки відносно до тканин організму, тим меншою буде сила тертя, яка виникає при подальшому введенні ін'єкційної голки у тканини організму. Для збільшення ковзкості трубки ін'єкційної голки відносно до тканин організму, трубки ін'єкційних голок роблять з металевих трубок, що мають поліровану зовнішню поверхню, крім цього зовнішню поверхню трубок ін'єкційних голок покривають спеціальним змащувальним силіконовим складом. Зрозуміло, що для того, щоб людина відчувала менше болю при здійсненні уколу, необхідно використовувати ін'єкційну голку із маленьким зовнішнім діаметром трубки ін'єкційної голки та із невеликою довжиною. Але при наборі розчину у шприц виникає необхідність використання ін'єкційної голки із більшим зовнішнім діаметром трубки ін'єкційної голки та більшою довжиною. Це пов'язано із двома факторами. По-перше, ін'єкційна голка із маленьким зовнішнім діаметром трубки ін'єкційної голки має дуже вузький канал, через який розчин буде проходити дуже повільно та під великим тиском, тому процес набору розчину у шприц може зайняти значний час (декілька хвилин). По-друге, розчини для ін'єкцій знаходяться у такій тарі як запаяні ампули і флакони з герметичною гумовою пробкою - таку тару роблять видовженою і для того, щоб використати весь об'єм розчину у тарі, необхідно застосувати ін'єкційну голку з довжиною, яка дозволяє достати до дна тари. Таким чином, виникає суперечливість між вимогами до параметрів ін'єкційної голки на етапі набору розчину у шприц та на етапі уколу. На етапі набору розчину у шприц бажано використовувати ін'єкційну голку з одними розмірами трубки ін'єкційної голки, а на етапі уколу бажано використовувати ін'єкційну голку з іншими розмірами трубки ін'єкційної голки. Крім цього 1 UA 122387 U 5 10 15 20 25 30 35 40 45 50 55 60 у випадку, коли розчини для ін'єкцій знаходяться у флаконах з герметичною гумовою пробкою, під час набору розчину у шприц виникають такі проблеми як затуплення ін'єкційної голки та мікробна контамінація ін'єкційної голки. Ці проблеми виникають через те, що при наборі розчину у шприц із флакону з герметичною гумовою пробкою, трубка ін'єкційної голки проходить через товщу герметичної гумової пробки, контактуючи при цьому із матеріалом герметичної гумової пробки. Вказані вище чинники привели до очевидного рішення - випуску і використання комплектів для ін'єкції, які включають шприц і дві ін'єкційні голки. Використання двох ін'єкційних голок - однієї ін'єкційної голки для набору лікарського засобу в шприц і другої - безпосередньо для виконання уколу та витискування дози розчину з шприца, сприяє стерильності, спрощує набір розчину у шприц, сприяє зменшенню болю при уколі, а також попереджає гнійні ускладнення після виконання ін'єкції. Використання окремих ін'єкційних голок для набору лікарського засобу у шприц та для виконання уколу розкрито у такому патентному документі як опис до патенту України на корисну модель UA 112455 U. У цьому документі описаний по суті комплект, що складається із ін'єкційного шприца для однократного використання та двох знімних ін'єкційних голок. Ін'єкційний шприц для однократного використання містить такі елементи як циліндр, шток, поршень, гумовий ущільнювач, який розташований на поршні. У описі корисної моделі вказується, що першу знімну ін'єкційну голку використовують для набору розчину лікарського засобу у ін'єкційний шприц для однократного використання, другу знімну ін'єкційну голку використовують для уколу та витискування дози розчину з ін'єкційного шприца для однократного використання. Особливістю даного технічного рішення є наявність у ін'єкційному шприці для однократного використання такого окремого елементу як гумовий ущільнювач, який розташований на поршні - наявність гумового ущільнювача робить рух поршня більш плавним, що призводить до зменшення руйнування тканини при витискуванні дози розчину з ін'єкційного шприца для однократного використання та зменшує больові відчуття при здійсненні витискування дози розчину з ін'єкційного шприца для одноразового використання. Перевагами відомого технічного рішення є те, що його використання дозволяє дотримуватись вимог асептики при виконанні ін'єкції та зменшити біль при здійсненні ін'єкції. Недоліком відомого технічного рішення є можливість ненавмисного випадкового уколу людини при здійснені ін'єкції та наступного інфікування людини внаслідок такого уколу - ризик випадкового уколу людини при здійснені ін'єкції є значним. Проблема інфікування медичних представників при виконанні посадових обов'язків є однією з найактуальніших проблем охорони здоров'я в світі. Найчастіше контакт медичного персоналу з джерелом потенційного інфікування відбувається в стаціонарних відділеннях, операційних відділеннях та у відділеннях невідкладної допомоги. Також інфікування має місце в відділеннях інтенсивної терапії, в процедурних кабінетах тощо. Для медичних працівників і пацієнтів госпіталів велику небезпеку становлять хвороби, збудники яких передаються через кров. На сьогоднішній день відомо більше 20 збудників, які передаються парентеральним шляхом. Найбільш небезпечними з них є вірус імунодефіциту людини (ВІЛ), віруси гепатитів В і С, які можуть передаватися з кров'ю на всіх стадіях розвитку захворювання. Контакт медичного працівника з кров'ю може виникнути на різних етапах роботи з гострими інструментами: при безпосередньому використанні під час роботи; після того, як робота закінчена, під час утилізації інструменту. Як наслідок, професійний ризик зараження збудниками парентеральних інфекцій досі залишається дуже високим. Окремим видом ситуацій, в яких медичний працівник стикається з ризиком інфікування, є проведення процедур, пов'язаних з пошкодженням тканин організму пацієнта. В цьому випадку до інструментів, які представляють ризик для медичних працівників, відносяться скарифікатори, голки для забору крові, внутрішньовенних вливань та ін'єкцій. В рамках цієї проблеми здійснюються необхідні засоби безпеки для зниження ризику професійного зараження парентеральними інфекціями, які в першу чергу полягають у запобіганні будь-яких контактів із загостреним кінцем голки, яку було використано для здійснення процедури. Ще одним недоліком відомого технічного рішення є складність конструкції ін'єкційного шприца для однократного використання - наявність у ін'єкційному шприці для однократного використання таких двох окремих елементів як поршень та ущільнювач, призводить до збільшення витрат часу на виготовлення ін'єкційного шприца для однократного використання, тому що у процесі виробництва необхідно виготовити дві окремі деталі, а потім їх з'єднати. Крім цього виконання ущільнювача тільки із такого матеріалу як гума, звужує можливості виробництва щодо використання інших матеріалів із більш кращими хіміко-фізичними характеристиками. 2 UA 122387 U 5 10 15 20 25 30 35 40 45 50 55 В основу корисної моделі поставлено задачу удосконалення комплекту для ін'єкцій з метою розширення арсеналу технічних засобів для здійснення ін'єкції, створення виробу, який буде більш безпечним у використанні та знизить ризик випадкового уколу людини при здійснені ін'єкції. Задача вирішується тим, що комплект для ін'єкцій, який включає в себе ін'єкційний шприц для однократного використання, першу знімну ін'єкційну голку, другу знімну ін'єкційну голку, при цьому перша знімна ін'єкційна голка приєднана до ін'єкційного шприца для однократного використання, друга знімна ін'єкційна голка виконана такою, що містить елемент захисту людини від випадкового уколу. Крім цього за одним із варіантів здійснення технічного рішення, комплект для ін'єкцій додатково включає захисний ковпачок, який надітий на першу знімну ін'єкційну голку. Крім цього за одним із варіантів здійснення технічного рішення, перша знімна ін'єкційна голка виконана такою, що містить елемент захисту людини від випадкового уколу. Крім цього за одним із варіантів здійснення технічного рішення, ін'єкційний шприц для однократного використання містить циліндр, ущільнюючу манжету, яка розташована у циліндрі та виконує функцію поршня, шток, який з'єднаний із ущільнюючою манжетою та призначений для передачі поступального руху на ущільнюючу манжету, причому ущільнююча манжета виконана циліндричної форми та виконана із еластичного матеріалу, суцільною без додаткових елементів. Крім цього кільцевої форми на зовнішній циліндричній поверхні. Крім цього за одним із варіантів здійснення технічного рішення, на одному кінці циліндра виконано упор для пальців, на другому кінці циліндра виконано наконечник для приєднання знімної ін'єкційної голки, на одному кінці штока виконано упор для пальців, на другому кінці штока виконано диск, на який насаджена ущільнююча манжета. Крім цього за одним із варіантів здійснення технічного рішення, шток виконаний таким чином, що в поперечному розрізі має форму хреста. Крім цього за одним із варіантів здійснення технічного рішення, ін'єкційний шприц для однократного використання із приєднаною першою знімною ін'єкційною голкою і друга знімна ін'єкційна голка простерилізовані та разом упаковані у стерильне паковання. Крім цього за одним із варіантів здійснення технічного рішення, друга знімна ін'єкційна голка упакована в індивідуальне паковання. Крім цього за одним із варіантів здійснення технічного рішення, перша знімна ін'єкційна голка та друга знімна ін'єкційна голка виконані такими, що трубка першої знімної ін'єкційної голки та трубка другої знімної ін'єкційної голки відрізняються за довжиною або за зовнішнім діаметром. Термін "циліндр" у значенні, що використовується в даному описі, якщо не вказано інше, належить до корпусу ін'єкційного шприца для однократного використання, який є порожнистим всередині та містить наконечник на передньому кінці корпусу, який призначено для одягання знімної ін'єкційної голки. На іншому кінці циліндра може бути виконаний упор для пальців Термін "ущільнююча манжета" у значенні, що використовується в даному описі, якщо не вказано інше, належить до деталі циліндричної форми, яка здійснює зворотно-поступальний рух всередині циліндра та щільно прилягає до його внутрішніх стінок. За даним технічним рішенням ущільнююча манжета виконує функції поршня, виконана циліндричної форми та виконана із еластичного матеріалу, суцільною без додаткових елементів. За одним із варіантів здійснення технічного рішення ущільнююча манжета може бути виконана з декількома виступами кільцевої форми на зовнішній циліндричній поверхні. Під еластичним матеріалом розуміється будь-який полімерний матеріал, який має значні еластичні властивості. Як приклад еластичним матеріалом може бути природний або синтетичний каучук, гумові матеріали, деякі види поліуретанів тощо. Термін "шток" у значенні, що використовується в даному описі, якщо не вказано інше, належить до елементу будь-якої конструкції, який призначено для передачі поступального руху до ущільнюючої манжети. За одним із варіантів здійснення технічного рішення, на одному кінці штока може бути виконано упор для пальців, на другому кінці штока може бути виконано диск, на який насаджена ущільнююча манжета. Ще за одним із варіантів здійснення технічного рішення, шток може бути виконаний таким чином, що в поперечному розрізі має форму хреста Термін "знімна ін'єкційна голка" у значенні, що використовується в даному описі, якщо не вказано інше, належить до пристрою, що містить трубку, один кінець якої загострений для проникнення у тканини організму людини та головку на іншому кінці трубки, за допомогою якої знімна ін'єкційна голка з'єднується з наконечником циліндра. 3 UA 122387 U 5 10 15 20 25 30 35 40 45 50 55 60 Термін "безпечна голка" у значенні, що використовується в даному описі, якщо не вказано інше, належить до знімної ін'єкційної голки, яка оснащена будь-яким елементом захисту людини від випадкового уколу, що забезпечує закриття загостреного кінця трубки знімної ін'єкційної голки та уникнення контакту людини із загостреним кінцем трубки знімної ін'єкційної голки. За даним технічним рішенням, перша знімна ін'єкційна голка надіта на ін'єкційний шприц для однократного використання, що дозволяє зменшити кількість операцій при проведенні ін'єкції, друга знімна ін'єкційна голка знаходиться окремо та містить елемент захисту людини від випадкового уколу. Використання другої знімної ін'єкційної голки, що містить елемент для захисту від випадкових уколів, значно підвищує безпеку при процедурі ін'єкції. Область техніки, яка стосується безпечних голок швидко розвивається в останні роки як наслідок терапії СНІДу та інших інфекційних захворювань і неминучості випадкових уколів голками медичного персоналу при використанні голок для інфекційних хворих. На даний момент є відомими різноманітні види конструкцій елементів безпечних голок для захисту від випадкових уколів. Але загальною рисою цих конструкцій є закриття загостреного кінця трубки безпечної голки для запобігання випадкового контакту загостреного кінця трубки безпечної голки із тканинами організму людини. Таким чином знижується ризик випадкового уколу голкою, внаслідок якого може бути мікробна контамінація голки або інфікування медичного персоналу через голку, яка вже була використана. Як приклади таких конструкцій елементу захисту людини від випадкового уколу можуть бути використані елементи захисту людини від випадкового уколу голкою, що описані у міжнародних заявках WO 94/19036, WO 2008/043895, WO 2006/085176, WO 2005/023329, WO 93/23312, WO 92/11884, WO 03/006082, WO 03/006082, WO 02/094340, WO 2014/076648, WO 2004/060138, WO 02/087672, WO 02/072181, WO 0132244, WO 01/32241 WO 2008/043895. Розміри трубок першої знімної ін'єкційної голки та другої знімної ін'єкційної голки можуть бути варіативними, вони можуть відрізнятись як за довжиною трубок, так і за зовнішнім діаметром трубок - за допомогою чого забезпечується індивідуальний підхід до кожного пацієнта, є можливість підібрати для кожного конкретного випадку знімні ін'єкційні голки оптимальної довжини та зовнішнього діаметра, відповідно до умов здійснення ін'єкції. Використання знімних ін'єкційних голок різного діаметра та довжини спрощує процес проведення ін'єкції та робить його менш болісним - знімна ін'єкційна голка із трубкою більшого діаметра може використовуватись для швидкого набору розчину у шприц, знімна ін'єкційна голка із трубкою меншого діаметра може використовуватись для менш болісного уколу та витиснення розчину із шприца. Розміри трубок (довжина та зовнішній діаметр) знімних ін'єкційних голок нормуються нормативними документами, тому для фахівців є очевидними та зрозумілими, якими знімними ін'єкційними голками може комплектуватись комплект для ін'єкцій за даним технічним рішенням. Включення до комплекту для ін'єкцій за технічним рішенням захисного ковпачка, який надітий на першу знімну ін'єкційну голку, дозволяє забезпечити вимоги асептики до медичних виробів. Ковпачки для знімних ін'єкційних голок та їх виконання є відомими для фахівців. Виконання ін'єкційного шприца для однократного використання таким, що містить циліндр, ущільнюючу манжету, яка розташована у циліндрі та виконує функцію поршня, шток, який з'єднаний із ущільнюючою манжетою та призначений для передачі поступального руху на ущільнюючу манжету, причому ущільнююча манжета виконана циліндричної форми та виконана із еластичного матеріалу суцільною без додаткових елементів, робить конструкцію ін'єкційного шприца для однократного використання більш простою. Виконання ущільнюючої манжети суцільної конструкції із еластичного матеріалу дозволяє доcягти щільного прилягання ущільнюючої манжети до внутрішніх стінок циліндра. Виконання ущільнюючої манжети з декількома виступами кільцевої форми на зовнішній циліндричній поверхні дозволяє зменшити площу контакту ущільнюючої манжети до внутрішньої поверхні циліндра та зробити ходу ущільнюючої манжети більш плавною. Виконання на одному кінці циліндра упору для пальців робить ін'єкційний шприц для однократного використання більш зручним для використання. Виконання на одному кінці штока упору для пальців, на другому кінці штока диска, на який насаджена ущільнююча манжета, робить ін'єкційний шприц для однократного використання більш зручним у використанні та більш простим при виготовленні. Виконання штока таким чином, що в поперечному розрізі має форму хреста, дозволяє зменшити витрати матеріалу, з якого виготовляють шток, при збереженні необхідної міцності самого штока. Виконання комплекту для ін'єкцій таким, що ін'єкційний шприц для однократного використання із приєднаною першою знімною ін'єкційною голкою і друга знімна ін'єкційна голка 4 UA 122387 U 5 10 15 20 25 30 35 40 простерилізовані та разом упаковані у стерильне паковання, дозволяє забезпечити дотримання вимог асептики до медичних виробів. Приклади стерильного паковання для медичних виробів відомі фахівцям. Виконання комплекту для ін'єкцій таким, що друга знімна ін'єкційна голка упакована в індивідуальне паковання, дозволяє забезпечити дотримання вимог асептики до медичних виробів. Комплект для ін'єкцій за даним технічним рішенням, який включає такі елементи як ін'єкційний шприц для однократного використання, перша знімна ін'єкційна голка, яка надягнута на ін'єкційний шприц для однократного використання, захисний ковпачок, який надягнутий на першу знімну ін'єкційну голку, другу знімну ін'єкційну голку, яка містить елемент захисту людини від випадкового уколу та знаходиться в індивідуальному пакованні, причому елементи комплекту для ін'єкцій простерилізований та знаходиться у стерильному пакованні, використовують наступним чином: 1) Перевіряють строк дії виробу, який зазначений на упаковці. 2) Перевіряють цілісність стерильного паковання, в якому знаходиться виріб. 3) Дотримуючись правил асептики, розкривають стерильне паковання та виймають з неї ін'єкційний шприц для однократного використання та другу знімну ін'єкційну голку в індивідуальному пакованні. 4) Набирають розчин лікарського засобу у ін'єкційний шприц для однократного використання. 5) Знімають першу знімну ін'єкційну голку з ін'єкційного шприца для однократного використання, першу знімну ін'єкційну голку кладуть у лоток для використаних виробів, ін'єкційний шприц для однократного використання кладуть у лоток для шприців. 6) Дотримуючись правил асептики, виймають з індивідуального паковання другу знімнуін'єкційну голку, надягають другу знімну ін'єкційну голку на ін'єкційний шприц для однократного використання. 7) За допомогою елемента захисту людини від випадкового уколу відкривають загострений кінець трубки другої знімної ін'єкційної голки, роблять укол та витискання розчину із ін'єкційного шприца для однократного використання. 8) Після закінчення процедури за допомогою елементу захисту людини від випадкового уколу закривають загострений кінець трубки другої знімної ін'єкційної голки. Для фахівця є зрозумілим, що показаний у даному конкретному прикладі комплект для ін'єкцій, може бути виконаний в інших конкретних варіантах здійснення технічного рішення з іншими технічними ознаками, зазначеними вище. Технічний результат, який досягається даним технічним рішенням: розширення арсеналу технічних засобів для здійснення ін'єкцій; підвищення безпеки людини при здійсненні ін'єкцій та зменшення ризику випадкового уколу людини; зменшення витрат при виробництві ін'єкційного шприц для однократного використання за рахунок більш простої конструкції елементів ін'єкційного шприца для однократного використання Описані приклади здійснення об'єкту лише пояснюють переважні варіанти здійснення технічного рішення і не обмежують його. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Комплект для ін'єкцій, який включає в себе ін'єкційний шприц для однократного використання, першу знімну ін'єкційну голку, другу знімну ін'єкційну голку, який відрізняється тим, що перша знімна ін'єкційна голка приєднана до ін'єкційного шприца для однократного використання, друга знімна ін'єкційна голка виконана такою, що містить елемент захисту людини від випадкового уколу. 2. Комплект для ін'єкцій за п. 1, який відрізняється тим, що додатково включає захисний ковпачок, який надітий на першу знімну ін'єкційну голку. 3. Комплект для ін'єкцій за п. 1, який відрізняється тим, що перша знімна ін'єкційна голка виконана такою, що містить елемент захисту людини від випадкового уколу. 4. Комплект для ін'єкцій за будь-яким із пп. 1-3, який відрізняється тим, що ін'єкційний шприц для однократного використання містить циліндр, ущільнюючу манжету, яка розташована у циліндрі та виконує функцію поршня, шток, який з'єднаний із ущільнюючою манжетою та призначений для передачі поступального руху на ущільнюючу манжету, при цьому ущільнююча манжета виконана циліндричної форми та виконана із еластичного матеріалу, суцільною без додаткових елементів. 5 UA 122387 U 5 10 15 5. Комплект для ін'єкцій за п. 4, який відрізняється тим, що ущільнююча манжета виконана з декількома виступами кільцевої форми на зовнішній циліндричній поверхні. 6. Комплект для ін'єкцій за будь-яким із пп. 4-5, який відрізняється тим, що на одному кінці циліндра виконано упор для пальців, на другому кінці циліндра виконано наконечник для приєднання знімної ін'єкційної голки, на одному кінці штока виконано упор для пальців, на другому кінці штока виконано диск, на який насаджена ущільнююча манжета. 7. Комплект для ін'єкцій за будь-яким із пп. 4-6, який відрізняється тим, що шток виконаний таким чином, що в поперечному розрізі має форму хреста. 8. Комплект для ін'єкцій за будь-яким із пп. 1-7, який відрізняється тим, що ін'єкційний шприц для однократного використання із приєднаною першою знімною ін'єкційною голкою і друга знімна ін'єкційна голка простерилізовані та разом упаковані у стерильне паковання. 9. Комплект для ін'єкцій за п. 8, який відрізняється тим, що друга знімна ін'єкційна голка упакована в індивідуальне паковання. 10. Комплект для ін'єкцій за будь-яким із пп. 1-9, який відрізняється тим, що перша знімна ін'єкційна голка та друга знімна ін'єкційна голка виконані такими, що трубка першої знімної ін'єкційної голки та трубка другої знімної ін'єкційної голки відрізняються за довжиною або за зовнішнім діаметром. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
