Пристрій для витягання хребта “гарпет-см”

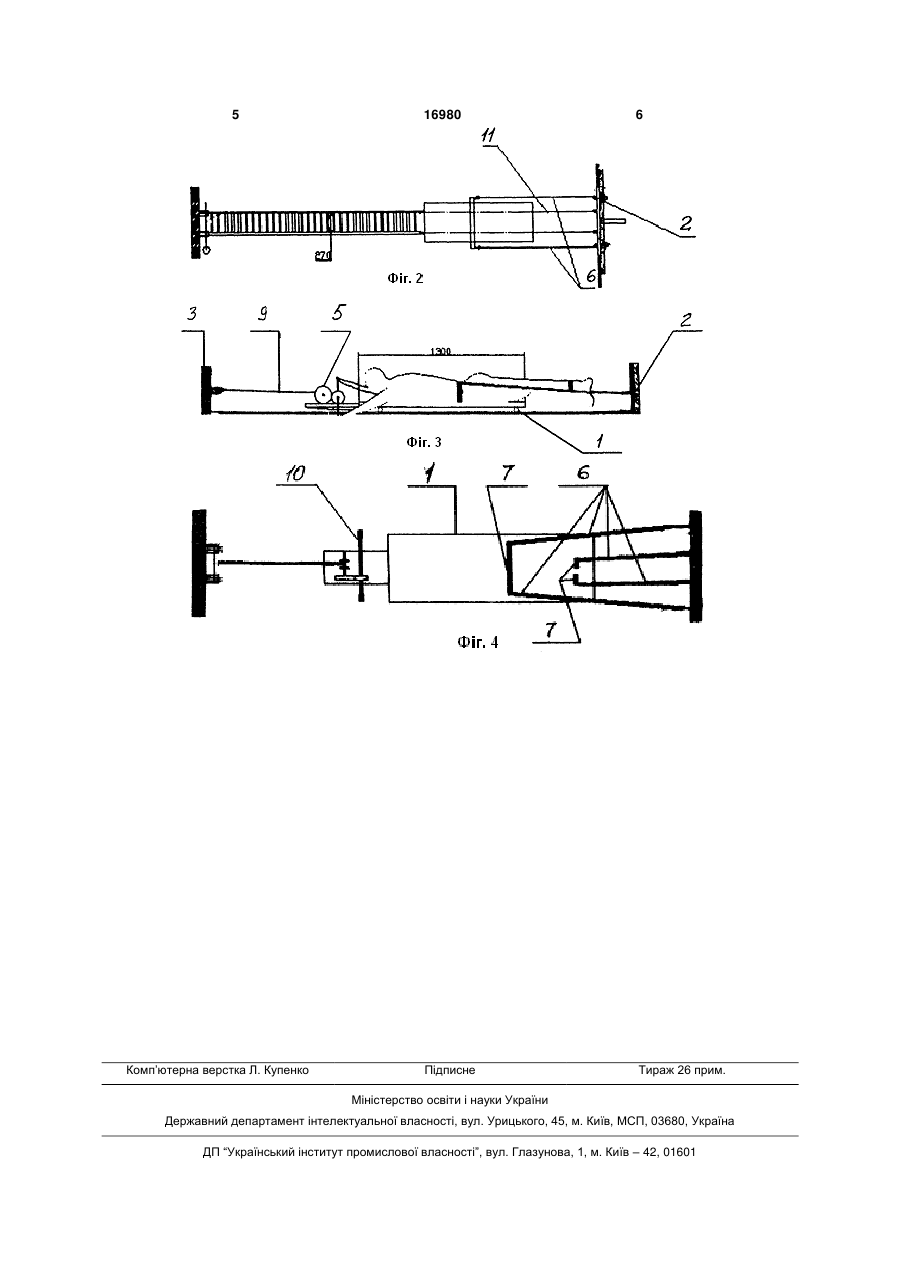

1. Пристрій для витягання хребта, який містить ложе для розміщення пацієнта, механізм для витягання та розтягувальні елементи, закріплені одним кінцем до опорної поверхні, при цьому другий кінець розтягувальних елементів, призначений для закріплення на тілі пацієнта, який відрізняється тим, що механізм для витягання закріплено до додаткової опорної поверхні, ложе виконано з можливістю зворотно-поступального переміщення 3 16980 4 витягання закріплено до додаткової опорної повеопори 2 за допомогою натяжного шнура 8. Лебідка рхні, ложе виконано з можливістю зворотно5 з однієї сторони кріпиться до ложа 1, а з іншої за поступального переміщення між опорними повердопомогою тросу 9 - до опори 3. Крім того, лебідка хнями, розташованими одна навпроти іншої, а 5 має ручні педалі 10 для намотування пацієнтом елементи, що розтягують, виконані з еластичного тросу 9 з метою переміщення ложа 1. У варіанті матеріалу. використання складаної драбини 4 її додатково Крім того, механізм для витягання може бути кріплять до опорної поверхні 2 за допомогою навиконаний у вигляді складаної драбини, каната з тяжного шнура 11. вузлами або лебідки, другий кінець якої прикріплеПристрій для витягання хребта застосовується но до ложа. наступним чином. Елементи, що витягають, можуть бути виконаПацієнта вкладають на ложе 1 та прикріплюні у вигляді гумових джгутів. ють до нього елементи, що розтягають, 6, наприЗапропоноване виконання пристрою для витяклад, гумові джгути. Елементи 6 кріплять до спецігання хребта значно спрощує його конструкцію, ального пояса 7, який в залежності від створюється можливість використовувати пристрій фізіологічного стану пацієнта може бути надітий на не тільки у великих приміщеннях таких як спортзал стегна або гомілковостопний суглоб. У випадку та ін., а навіть у домашніх умовах за рахунок його використання у якості механізму для витягання компактності, також пристрій легко складається, складаної драбини 4, пацієнт підтягується, перезаймає мало місця та легко зберігається. бираючи руками перекладини драбини, а у випадКрім того, застосування елементів, що розтяку канату - перебираючи вузли. При цьому пацієнт гають, з еластичних матеріалів, наприклад, гумопереміщується разом з ложем 1, встановленим на вих джгутів, дозволяє підвищити ефективність колесах, розтягуючи елементи 6, наприклад, гумопроцесу за рахунок створення додаткового зусилві джгути. Коли пацієнт припиняє підтягуватися, за ля розтягування, яке сприяє відновленню оптимарахунок еластичності елементів 6 ложе з пацієнльної висоти міжхребетних дисків, приводить до том повертається в початковий стан і вправу можнорми зміщення хребців, що в свою чергу дозвона повторити. У тих випадках, коли пацієнт з якихляє ефективно запобігати утворенню міжхребетної небудь причин, наприклад, тяжкої хвороби, не могрижі. же користуватися драбиною або канатом, він у Суть корисної моделі пояснюється кресленякості механізму для витягання використовується ням, на якому зображено на лебідка 5, користування якою потребує приклаФіг.1 - загальний вид пристрою для витягання дання менших зусиль. У цьому випадку пацієнт хребта з механізмом витягання у вигляді складаної крутить руками педалі 10, намотуючи тим самим драбини; трос 9, в результаті чого також робиться переміФіг.2 - те ж вид зверху; щення ложа 1 та розтягання елементів 6. Для поФіг.3 - загальний вид пристрою для витягання вернення ложа з пацієнтом в початковий стан хребта з механізмом витягання у вигляді лебідки; останній має крутити педалі 10 у зворотному наФіг.4 - те ж вид зверху. прямку, а еластичні елементи 6 стискаються та Пристрій для витягання хребта складається з тягнуть ложе 1 в початковий стан. ложа для розміщення пацієнта 1, яке встановлено Такий пристрій для витягання хребта може на колесах та має можливість зворотновстановлюватися у будь-якому приміщенні, наприпоступального переміщення між опорними поверклад, навіть у домашніх умовах. При цьому опорхнями 2 та 3, які розміщені одна навпроти іншої. ними поверхнями можуть бути дверний проріз, До опорної поверхні 3 прикріплено механізм для батарея та ін., а сам пристрій розміщується на витягання, в якості якого можуть застосовуватися підлозі кімнати. Після використання пристрій легко складана драбина 4 (див. Фіг.1 та 2), лебідка 5 збирається за рахунок використання складаної (див. Фіг.3 та 4) або канат з вузлами (на кресленні драбини, наприклад, гнучкої, канату або маленької не показано). До опорної поверхні 2 прикріплені лебідки, він займає мало місця і може зберігатися елементи, що розтягаються, 6, які виконані з еласбудь де до наступного застосування. тичного матеріалу, наприклад, це можуть бути При всьому цьому пристрій є дуже ефективгумові джгути. Елементи 6 кріпляться до спеціальним для лікування та профілактики таких захворюних поясів 7, що надягають на тіло пацієнта. Склавань, як остеохондроз, скаліоз, артроз, коксартроз дана драбина 4 другим своїм кінцем кріпиться до та багатьох інших. 5 Комп’ютерна верстка Л. Купенко 16980 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
