Вертикальна багатокамерна коксова піч безперервної дії

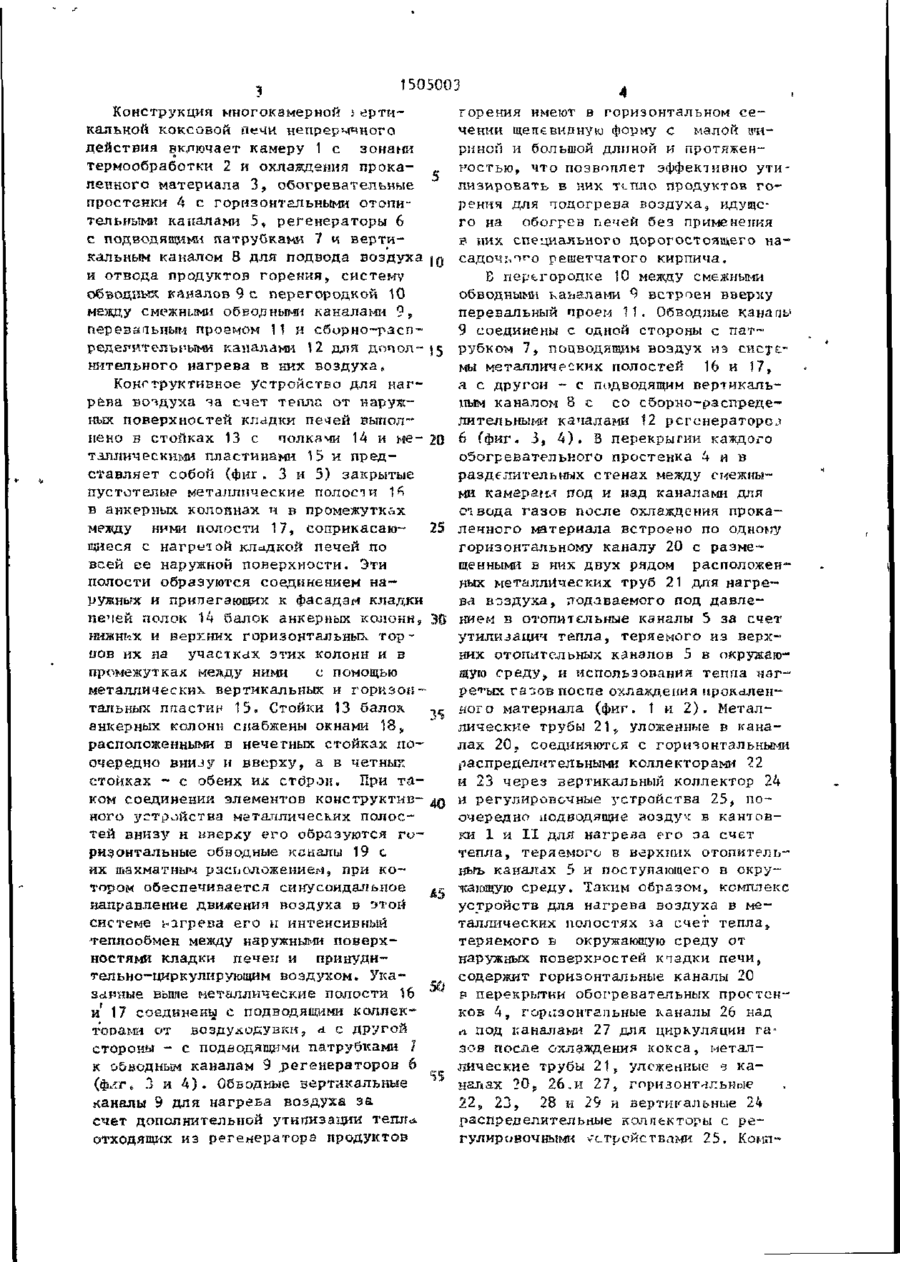

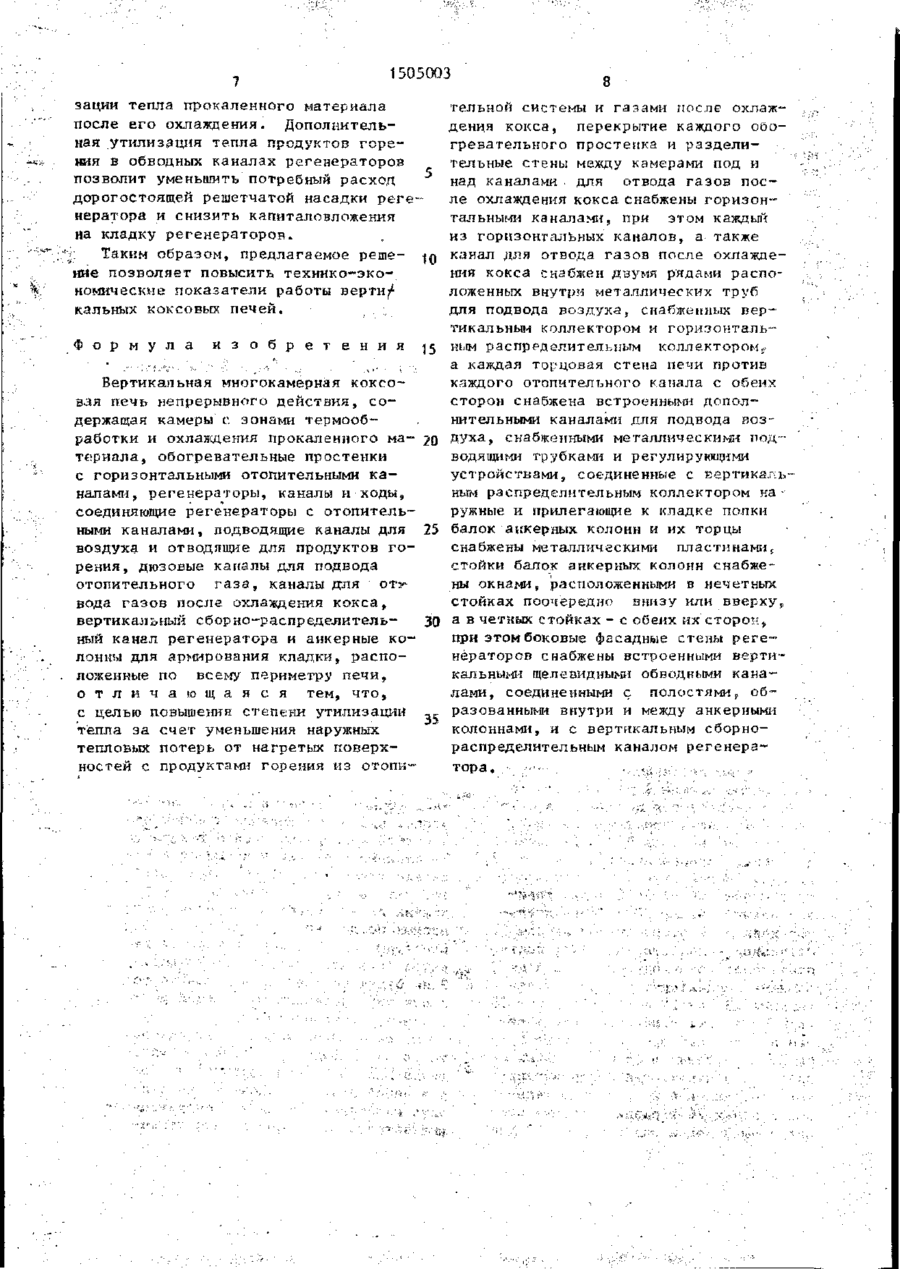

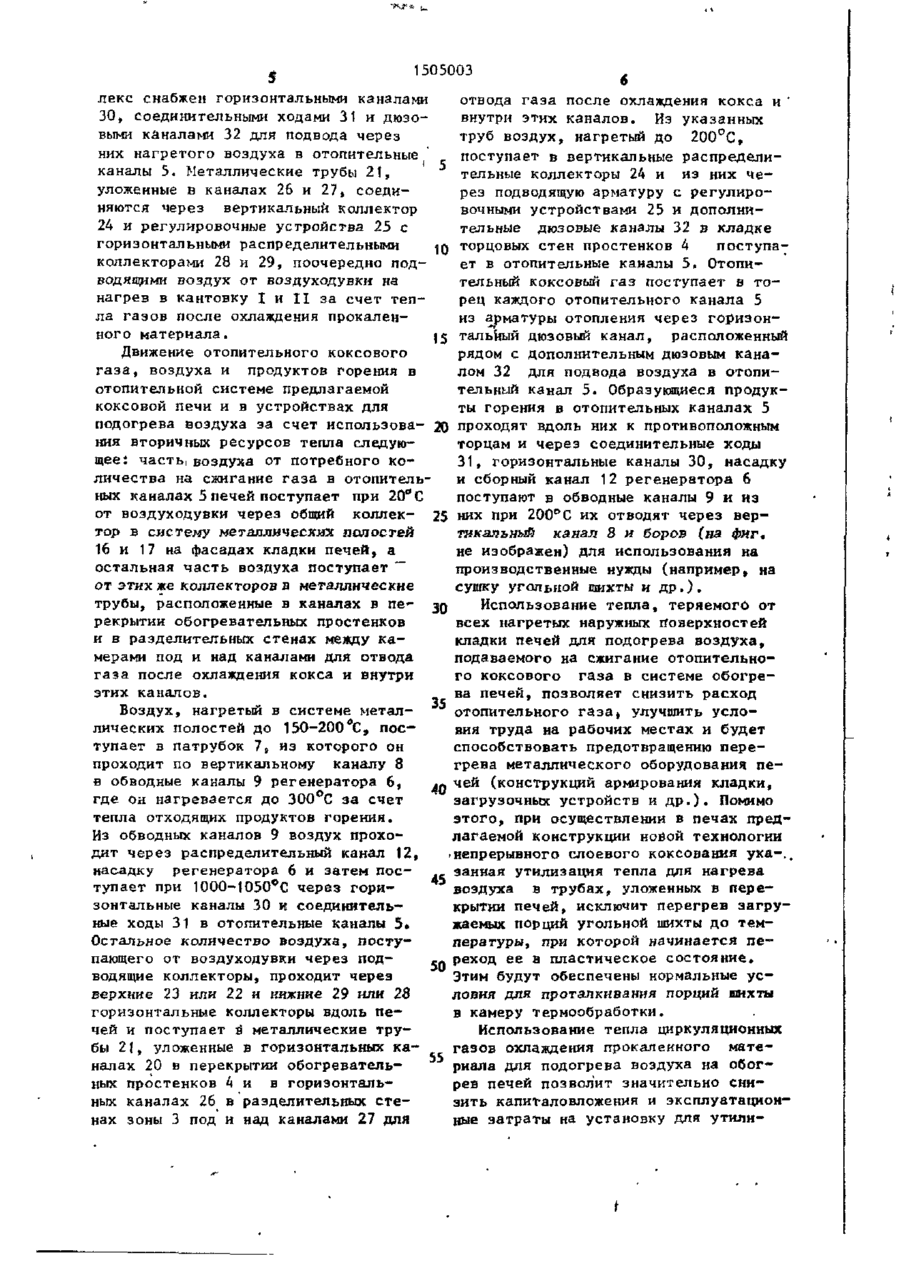

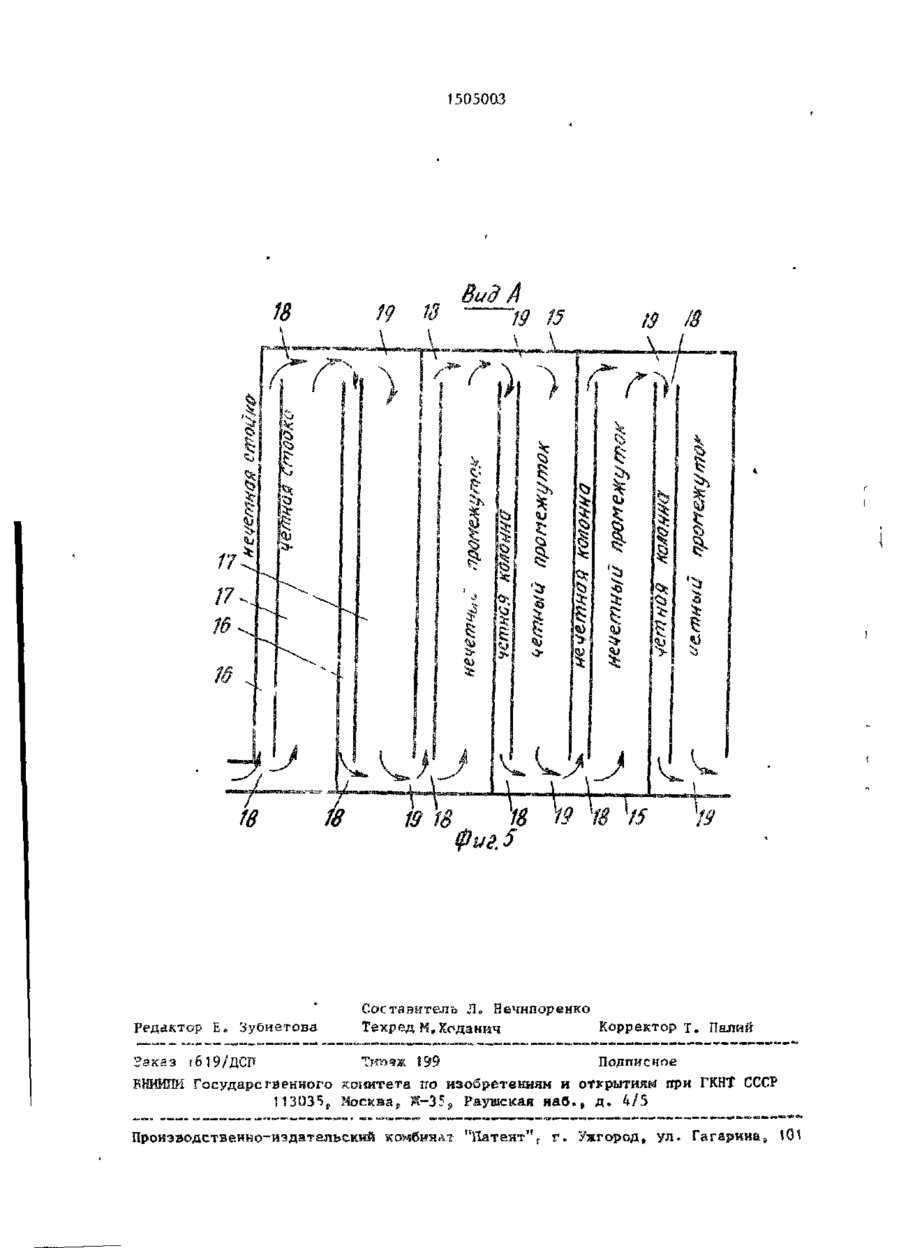

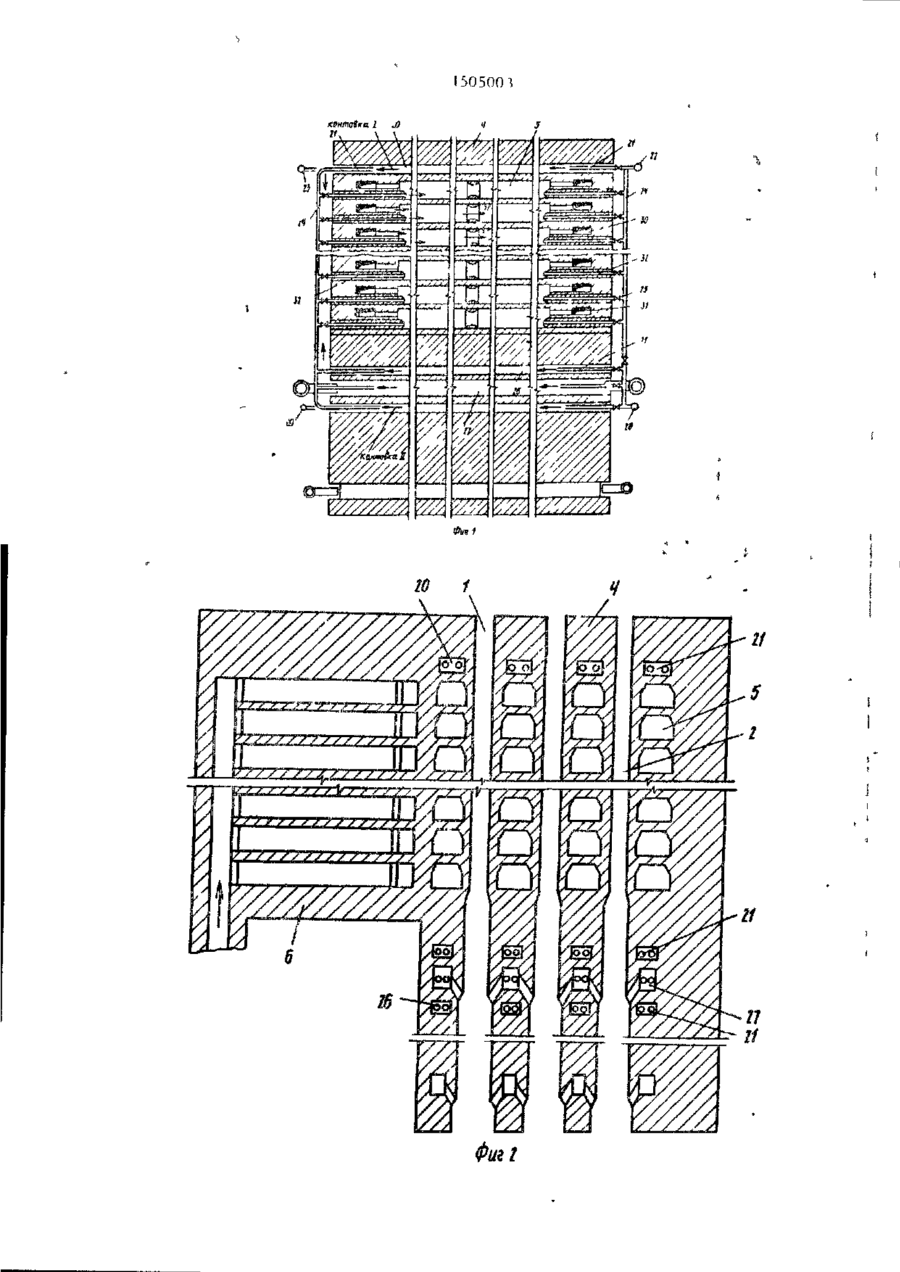

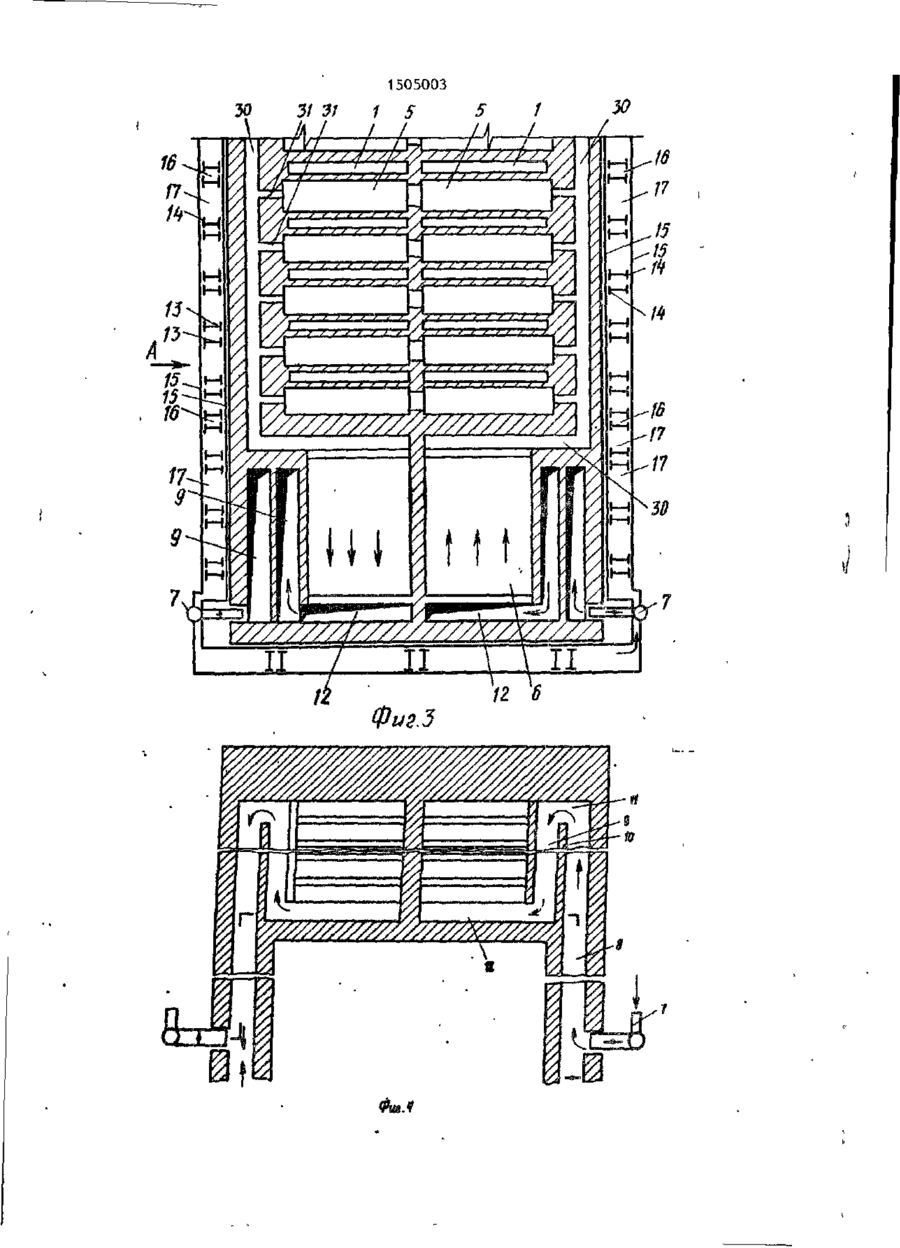

Изобретение относится к конструкциям вертикальных коксовых печей непрерывного действия. Изобретение позволяет повысить степень утилизации тепла за счет уменьшения наружных тепловых потерь от нагретых п о верхностей печи с продуктами горения из отопительной системы и газами после охлаждения кокса. Цель достигается размещением в перекрытии обогревательных простенков, в разделительных стенах между камерами под и над каналами для отвода газов после охлаждения кокса, в самих каналах для отвода указанных газов металлических труб, соединенных через коллекторы между собой, а в торцовой стене печи против отопительных каналов встроены каналы для подвода воздуха, сообщающиеся с металлическими трубами, наружные и прилегающие к кладке полки балок анкерных колонн и их торцы соединены между собой с образованием сообщающихся полостей, в боковых фасадных стенах регенераторов встроены обводные каналы, соединенные с полостями и вертикальным сборно-распределительным каналом регенератора, 5 ил. С Изобретение относится к коксовому производству, в частности к конструкциям вертикальных коксовых печей, и может быть использовано в коксохимической промышленности. Целью изобретения является повышение степени утилизации тепла за счет уменьшения наружных тепловых потерь от нагретых поверхностей с продуктами горения из отопительной системы с и с гачами после охлаждения кокса. догрева воздуха, вертикальный продоль~ ный разрез; на фиг, 2 - обогревательные простенки и горизонтальные каналы в зоне охлаждения и в перекрытии простенков с трубами для подогрева СП На фиг. 1 изображен обогревательный простенок и горизонтальные каналы для подвода и отвода газов из зоны охлаждения прокаленного материала и прокладки металлических труб для по32-89 ВОЭДуха , вкргикальппіїі разрез; на фиг. 3 - обогревательные простенки и регенератор с конструкт тивным устройством для подогрева воздуха в металлических полостях по периметру кладки печей и в обводных каналах в фасадных стенах регенератора, горизонтальный разрез; на фиг. 4 обводкой канал в фасадных стенах регенератора, вертикальный поперечный разрез; на 4>иг. 5 - вид по стрелке А на фиг. 3. T505003 Конструкция многокамерной І ер т и горения имеют в горизонтальном с е кал ЬКОЙ коксовой печи непрерывного чении щепе видную форму с малой шидействия включает камеру 1 с зонами риной и большой длиной и протяжентермообработки 2 и охлаждения проканостью, что позволяет эффективно утиленного материала 3 ? обогревательные лизировать в них тепло продуктов г о простенки Ь, с горизонтальными отопирения для подогрева воздуха, идущетельными каналами 5» регенераторы 6 го на обогрев печен без применения с подводящими патрубками 7 ч вертив них специального дорогостоящего накальным каналом 8 для подвода воздуха jQ садочі.іт-о решетчатого кирпича. и отвода продуктов горения, систему В перегородке 10 между смежными обводных каналов 9 с перегородкой 10 обводными каьалами 9 встроен вверху между смежными обводными каналами 9, перевальный проем 11= Обводные канапь1 перезапьным проемом 11 и сборно-расп™ 9 соединены с одной стороны с пат™ редегктелърьгми каналами М для допол- j5 рубком 7, подводящим воздух из систенительного нагрева в них воздуха„ мы металлических полостей 16 и 17» Конструктивное устройство для н а г а с другой - с подводящим вертикальрева воздуха яа счет тепла от наружным каналом 8 с со сборно-распреденых поверхностей кладки печей выло л-* лительными каналами 12 регенераторов не но в стойках 13 с чолкячи 14 и ме- 20 6 ("фиг. 3, 4 ) . В перекрытии каждого таллическими пластиками 15 и предобогревательного простенка 4 и в ставляет собой (фиг, 3 и 5) закрытые разделительных стенах между смежныпустотелые металлические полосі и 1п ми камералл под и над каналами для в анкерных колоннах ч в промежутках отвода г а з о в после охлаждения прокамежду ними полости 17, соприкасаю25 лечного материала встроено по одно>гу щиеся с нагретой кладкой печей по горизонтальному каналу 20 с размевсей ее наружной поверхности. Эти щенными в них двух рядом расположенполости образуются соединением н а ных металлических труб 21 для нагреружных и прилегающих к фасадам кладки ва воздуха, подаваемого под давлеПЄ'ЇЄЙ. ПОЛОК 1Ч балок анкерных колонн, 30 ниєм в отопительные каналы 5 за счет нижних и верхних горизонтальных т о р утилизация тепла, теряемого из верхнов их на участках этих колонн и в них отопительных каналов 5 в окружаюпромежутках между ними с помощью щую среду;, и использования тепла нагметаллических вертикальных и г о р и з о н ретых газов поспе охлаждения прокалентальных ппастин 15, Стойки 13 балок -С ного материала (фиг. 1 и 2 ) . Метал1 анкерных колонн снабжены окнами 18 , лические трубы 21;, уложенные в канарасположенными в нечетных стойках п о лах 20. соединяются с горизонтальными очередно внизу и вверху, а в четных распределительными коллекторами 22 стойках - с обеих их стброн. При т а и 23 через вертикальный коллектор 24 ком соединении элементов конструктивдо и регулировочные устройства 25, поного устройства металлических полосочередно подводящие воздух в кантовтей внизу и вверху его образуются г о ки 1 и I I для нагрева его за счет ризонтальные обводные каналы 19 с тепла, теряемого в верхних отопительих шахматным расположением, при к о ныъ каналах 5 и поступающего в окрутором обеспечивается синусоидальное дс дающую среду. Таким образом, комплекс направление движения воздуха в этой устройств для нагрева воздуха в месистеме ы г р е в а его и интенсивный таллических полостях за счет тепла^ •теплообмен между наружными поверхтеряемого в окружающую среду от ностями кладки печей и принудинаружных поверхностей кпадки печи, тельно-циркулирующим воздухом. Укасодержит горизонтальные каналы 20 занные выше металлические полости 16 в перекрытии обогревательных простени' 17 соединены с подводящими коллекков 4, горизонтальные каналы 26 над торами от воздуходувки,
