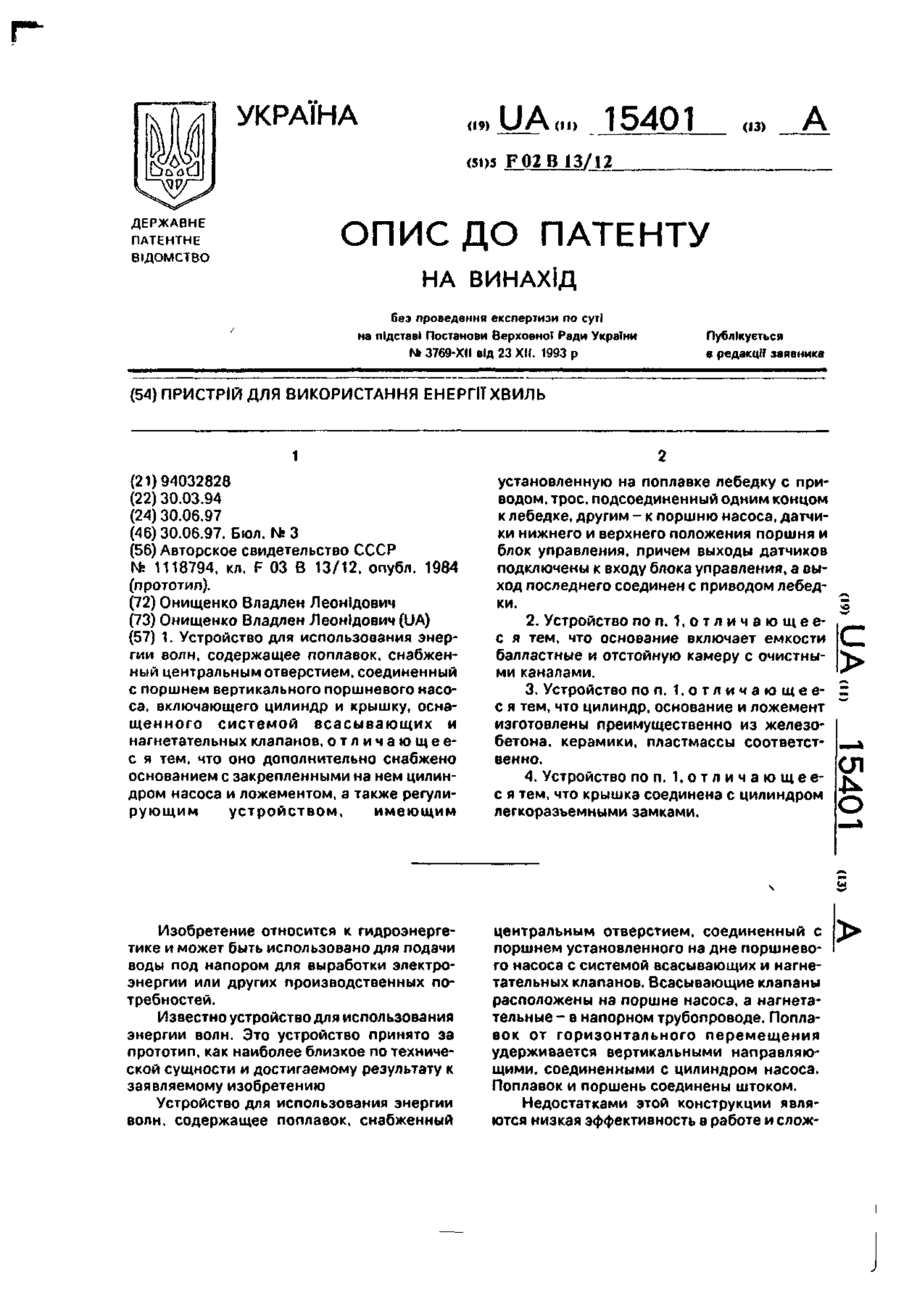

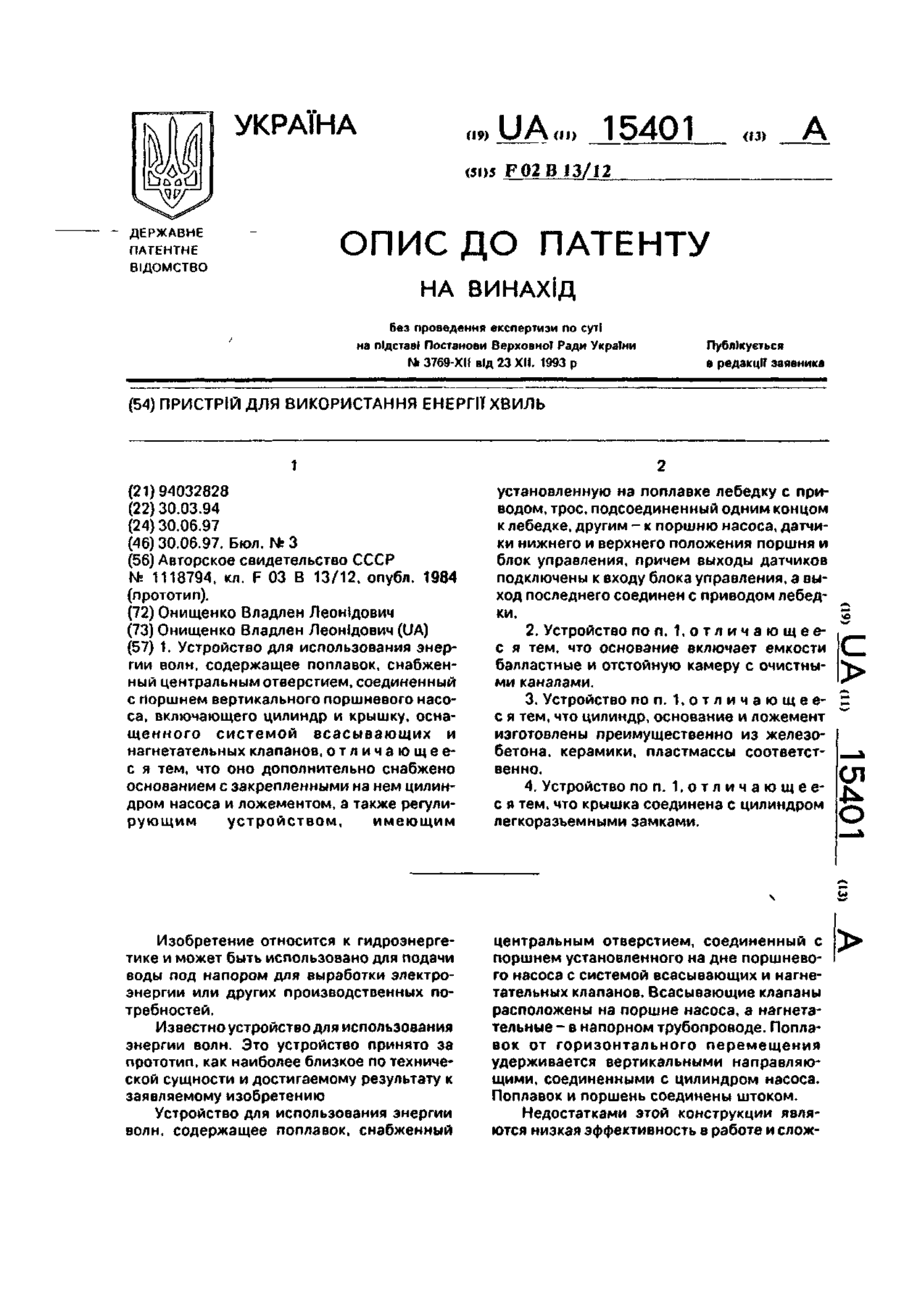

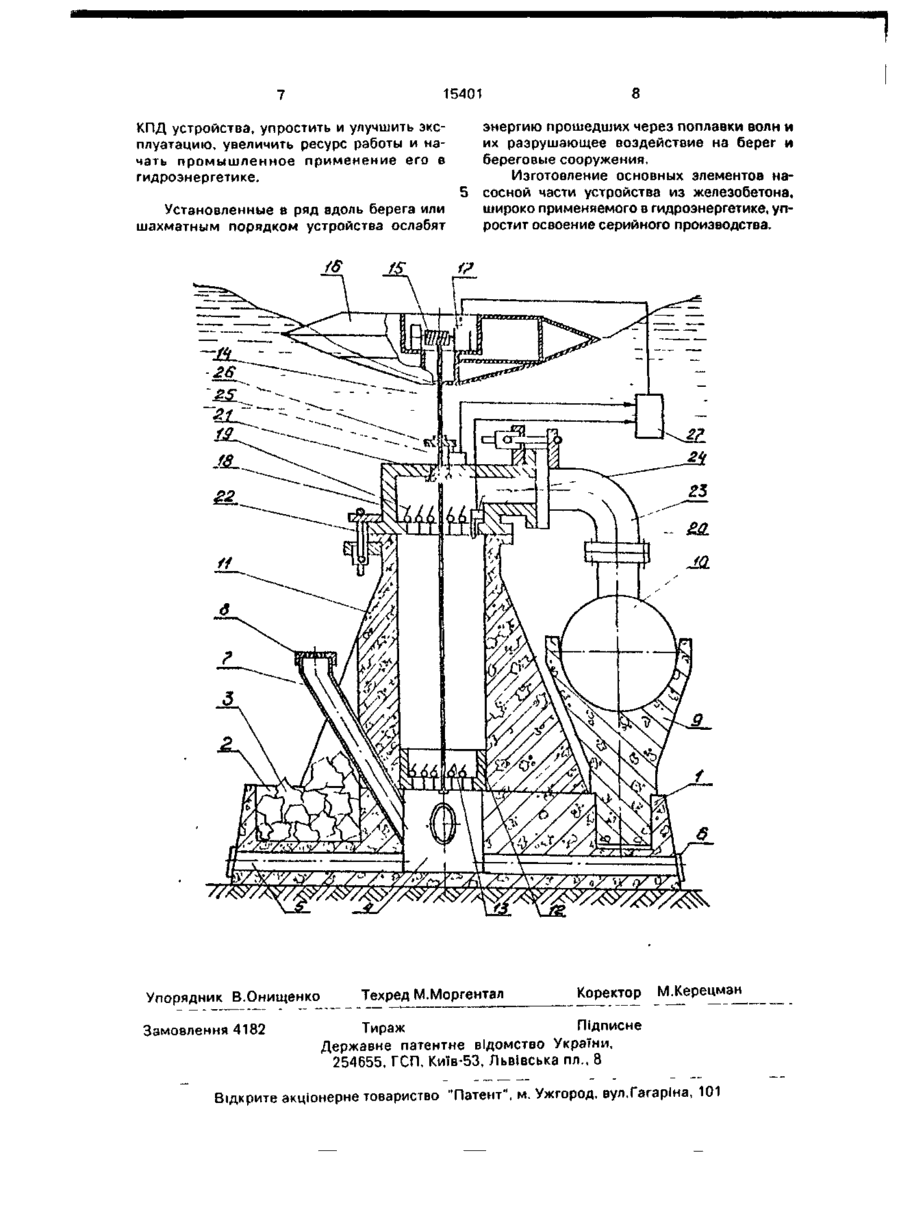

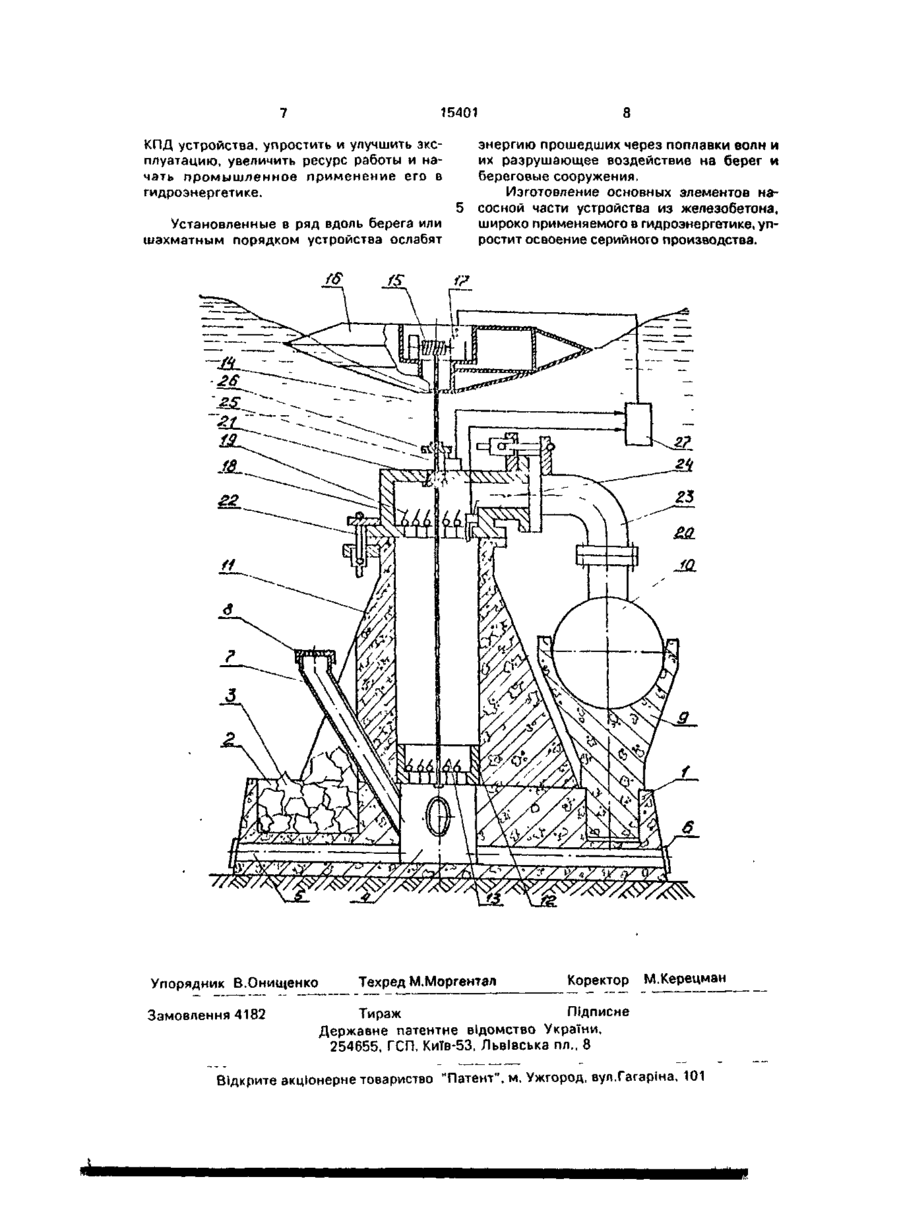

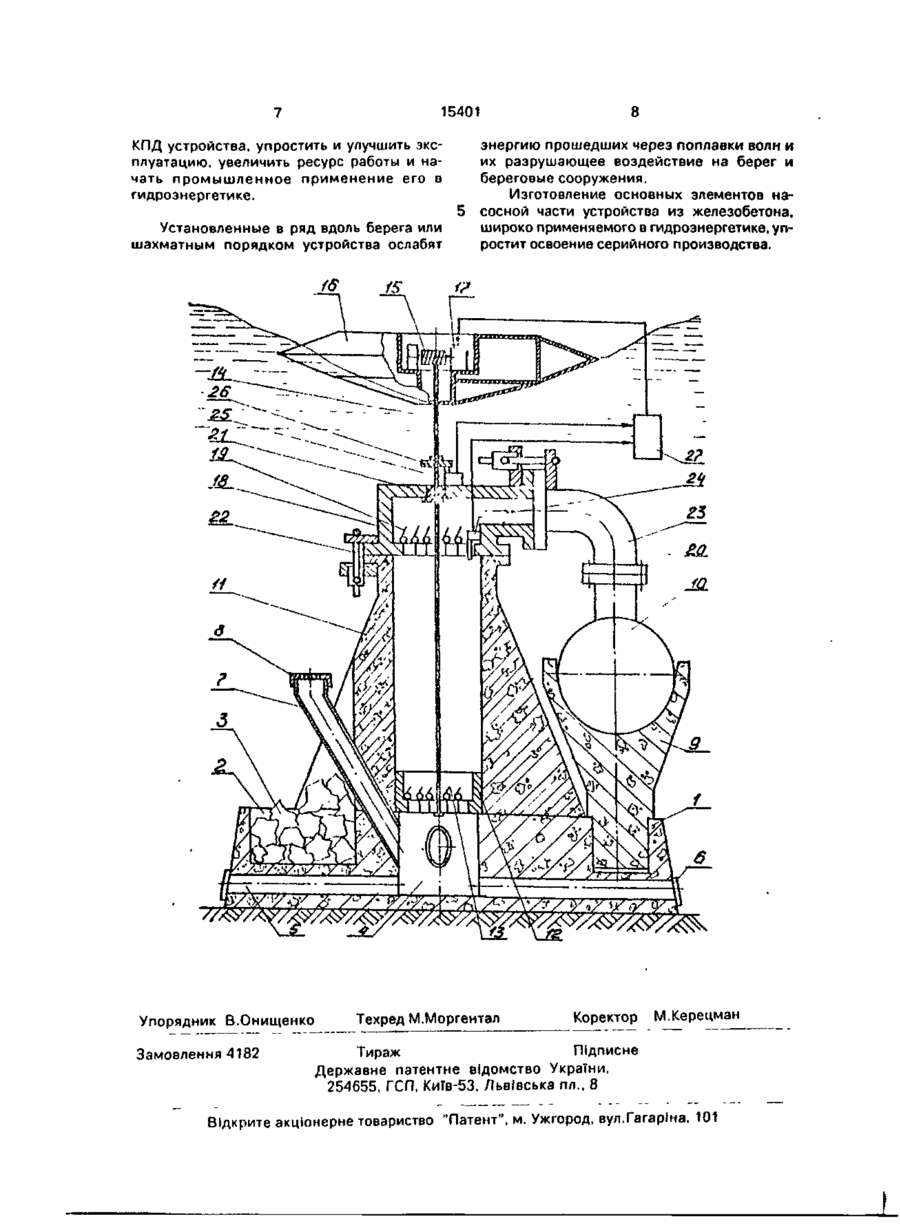

Пристрій для використання енергії хвиль

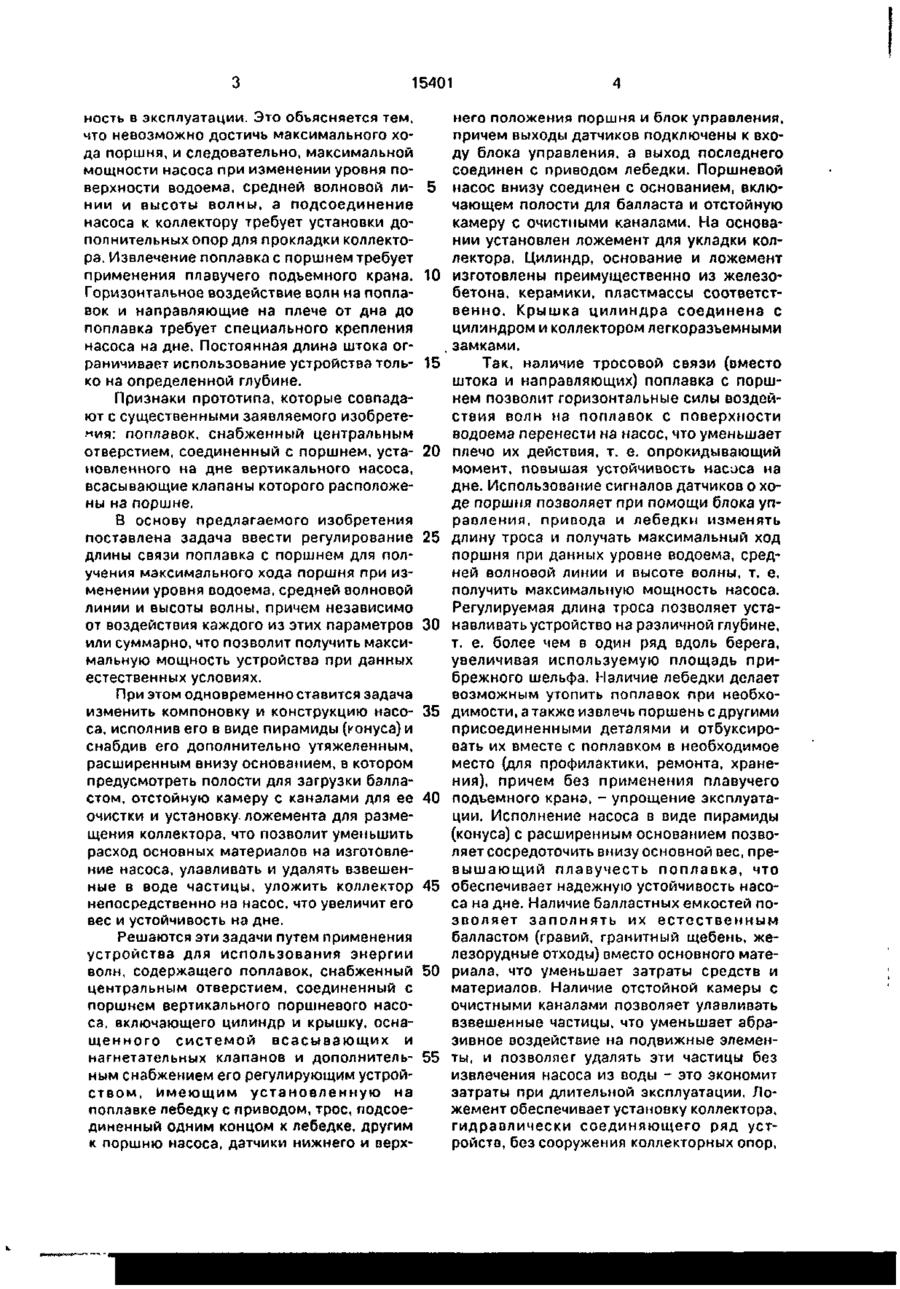

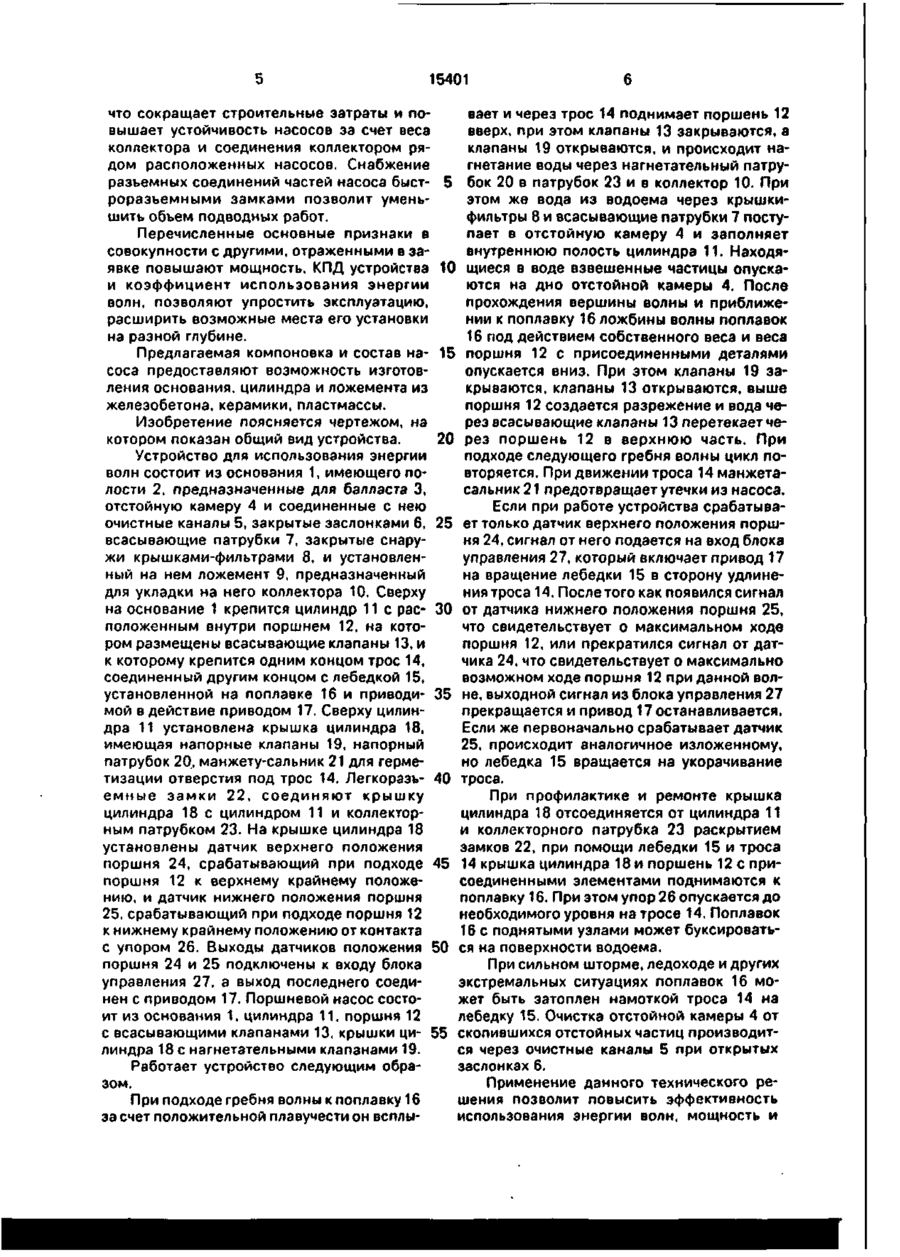

1. Устройство для использования энергии волн, содержащее поплавок, снабженный центральным отверстием, соединенный с поршнем вертикального поршневого насоса, включающего цилиндр и крышку, оснащенного системой всасывающих и нагнетательных клапанов, о т л и ч а ю щ е е с я тем, что оно дополнительно снабжено основанием с закрепленными на нем цилиндром насоса и ложементом, а также регулирующим устройством, имеющим установленную на поплавке лебедку с приводом, трос, подсоединенный одним концом к лебедке, другим - к поршню насоса, датчики нижнего и верхнего положения поршня и блок управления, причем выходы датчиков подключены к входу блока управления, а выход последнего соединен с приводом лебедки. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что основание включает емкости балластные и отстойную камеру с очистными каналами. 3. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что цилиндр, основание и ложемент изготовлены преимущественно из железобетона, керамики, пластмассы соответственно. 4. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что крышка соединена с цилиндром О легкоразъемными замками. Изобретение относится к гидроэнергетике и может быть использовано для подачи воды под напором для выработки электроэнергии или других производственных потребностей. Известно устройство для использования энергии волн. Это устройство принято за прототип, как наиболее близкое по технической сущности и достигаемому результату к заявляемому изобретению Устройство для использования энергии волн, содержащее поплавок, снабженный центральным отверстием, соединенный с поршнем установленного на дне поршневого насоса с системой всасывающих и нагнетательных клапанов. Всасывающие клапаны расположены на поршне насоса, а нагнетательные - в напорном трубопроводе. Поплавок от горизонтального перемещения удерживается вертикальными направляющими, соединенными с цилиндром насоса. Поплавок и поршень соединены штоком. Недостатками этой конструкции являются низкая эффективность в работе и слож С > ел 15401 8 КПД устройства, упростить и улучшить эксплуатацию, увеличить ресурс работы и начать промышленное применение его в гидроэнергетике. энергию прошедших через поплавки волн и их разрушающее воздействие на берег и береговые сооружения. Изготовление основных элементов на5 сосной части устройства из железобетона, Установленные в ряд вдоль берега или широко применяемого в гидроэнергетике, упшахматным порядком устройства ослабят ростит освоение серийного производства. Ж j Упорядник В.Онищенко Замовлення 4182 fS )£ T/ifsi^ )£ .*?^^ Техред М.Моргентал /_у*у у Q Коректор К., М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиГв-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 УКРАЇНА (19) U А „„ 15401 03) А (5D5 F02B 13/12 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови ВерховноТ Ради України N» 3769X11 від 23 XII. 1993 р Публікується в редакції заявника (54) ПРИСТРІЙ ДЛЯ ВИКОРИСТАННЯ ЕНЕРГІЇ ХВИЛЬ 1 (21)94032828 (22) 30.03.94 (24) 30.06.97 (46)30.06.97. Бюл. №3 (56) Авторское свидетельство СССР № 1118794, кл. F 03 В 13/12, опубл. 1984 (прототип). (72) Онищенко Владлен Леонідович (73) Онищенко Владлен Леонідович (UA) (57) 1. Устройство для использования энергии волн, содержащее поплавок, снабженный центральным отверстием, соединенный с поршнем вертикального поршневого насоса, включающего цилиндр и крышку, оснащенного системой всасывающих и нагнетательных клапанов, о т л и ч а ю щ е е с я тем, что оно дополнительно снабжено основанием с закрепленными на нем цилиндром насоса и ложементом, а также регулирующим устройством, имеющим установленную на поплавке лебедку с приводом, трос, подсоединенный одним концом к лебедке, другим - к поршню насоса, датчики нижнего и верхнего положения поршня и блок управления, причем выходы датчиков подключены к входу блока управления, а выход последнего соединен с приводом лебедки. 2. Устройство по п. І . о т л и ч а ю щ е е с я тем, что основание включает емкости балластные и отстойную камеру с очистными каналами. 3. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что цилиндр, основание и ложемент изготовлены преимущественно из железобетона, керамики, пластмассы соответственно. 4. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что крышка соединена с цилиндром О легкоразъемными замками. Изобретение относится к гидроэнергетике и может быть использовано для подачи воды под напором для выработки электроэнергии или других производственных потребностей. Известно устройство для использования энергии волн. Это устройство принято за прототип, как наиболее близкое по технической сущности и достигаемому результату к заявляемому изобретению Устройство для использования энергии волн, содержащее поплавок, снабженный центральным отверстием, соединенный с поршнем установленного на дне поршневого насоса с системой всасывающих и нагнетательных клапанов. Всасывающие клапаны расположены на поршне насоса, а нагнетательные - в напорном трубопроводе. Поплавок от горизонтального перемещения удерживается вертикальными направляющими, соединенными с цилиндром насоса. Поплавок и поршень соединены штоком. Недостатками этой конструкции являются низкая эффективность в работе и слож С > сл 15401 КПД устройства, упростить и улучшить эксплуатацию, увеличить ресурс работы и начать промышленное применение его в гидроэнергетике. Установленные в ряд вдоль берега или шахматным порядком устройства ослабят 5 8 энергию прошедших через поплавки волн и их разрушающее воздействие на берег и береговые сооружения. Изготовление основных элементов насосной части устройства из железобетона, широко применяемого в гидроэнергетике, упростит освоение серийного производства. ^.
