Пластинчасто-трубний теплообмінник

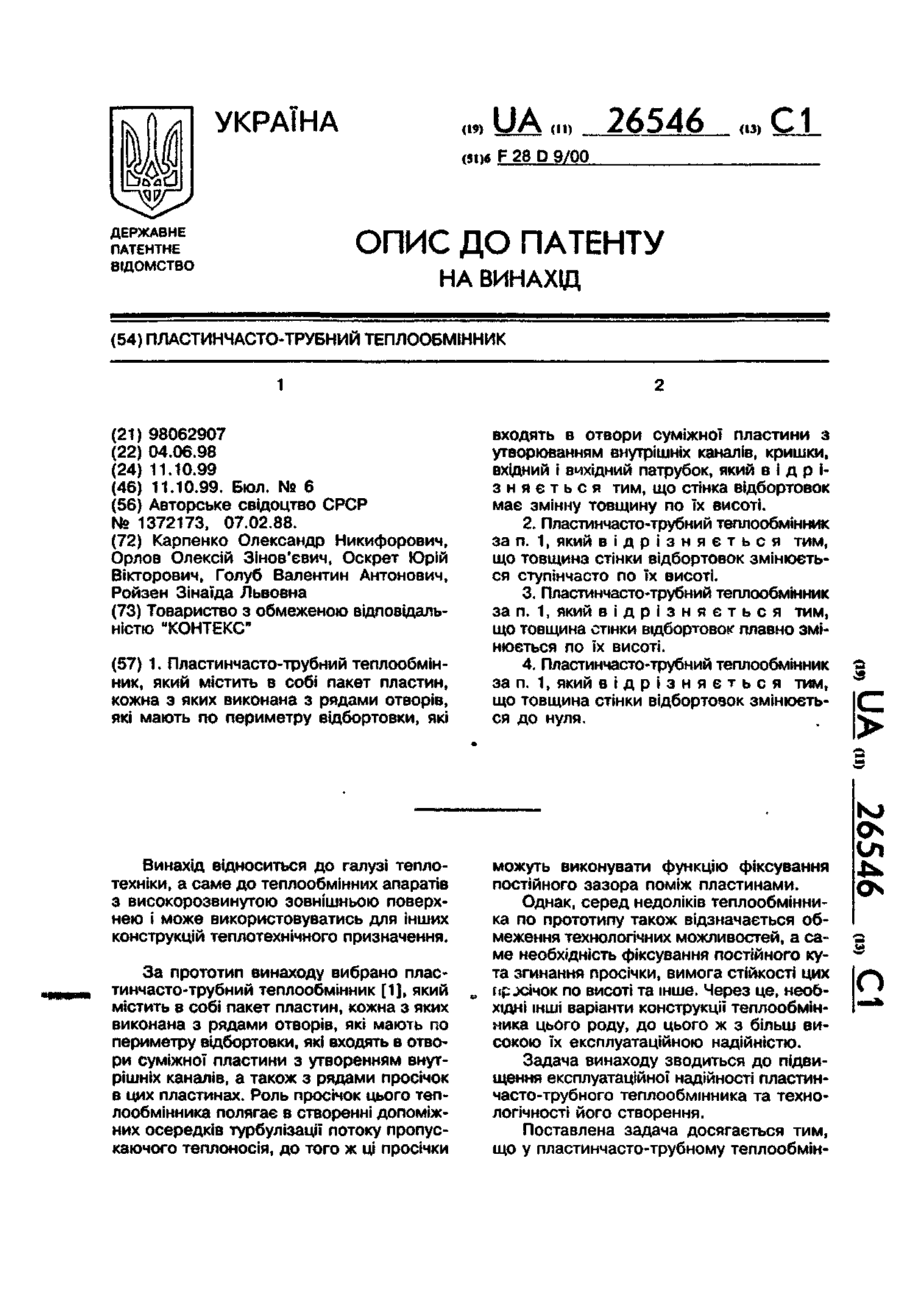

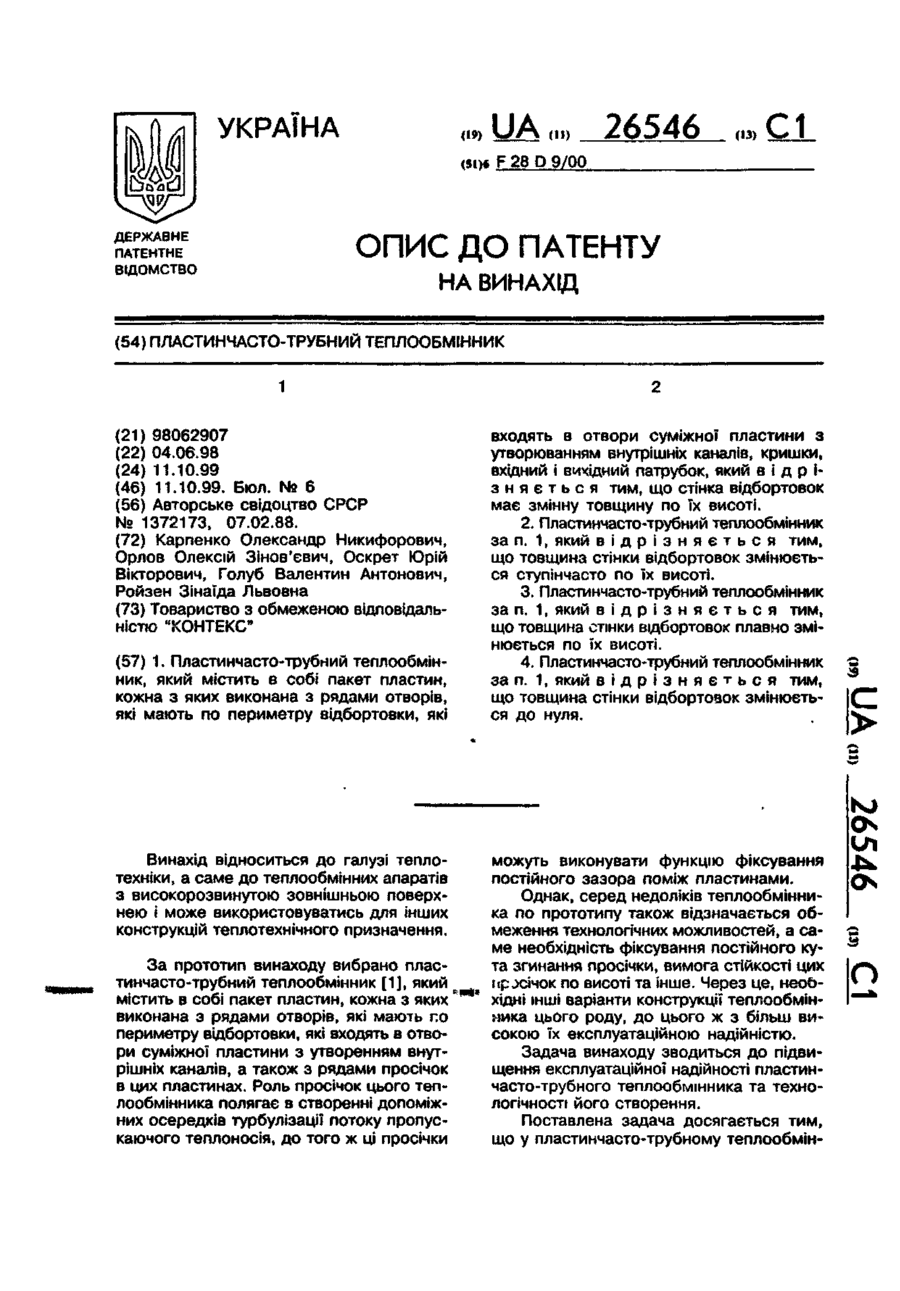

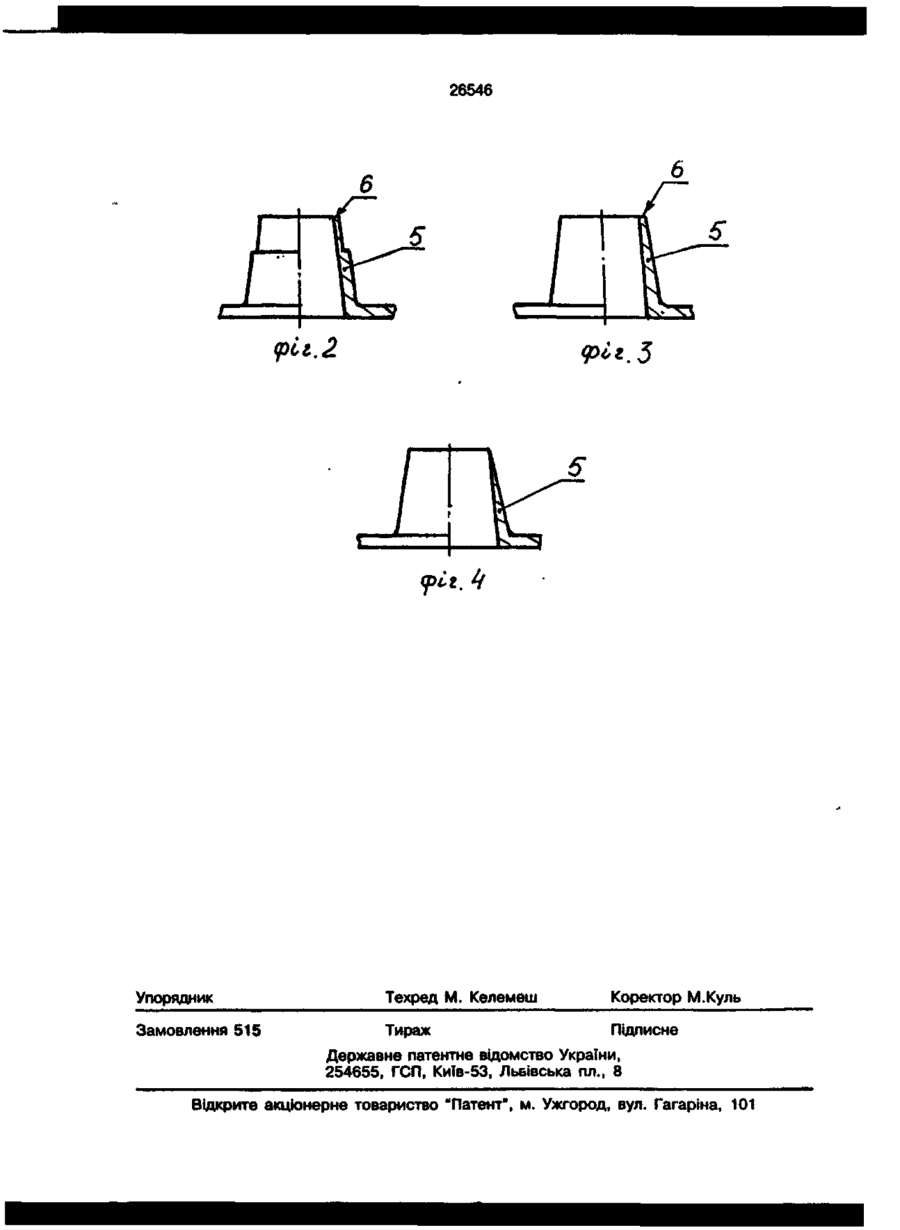

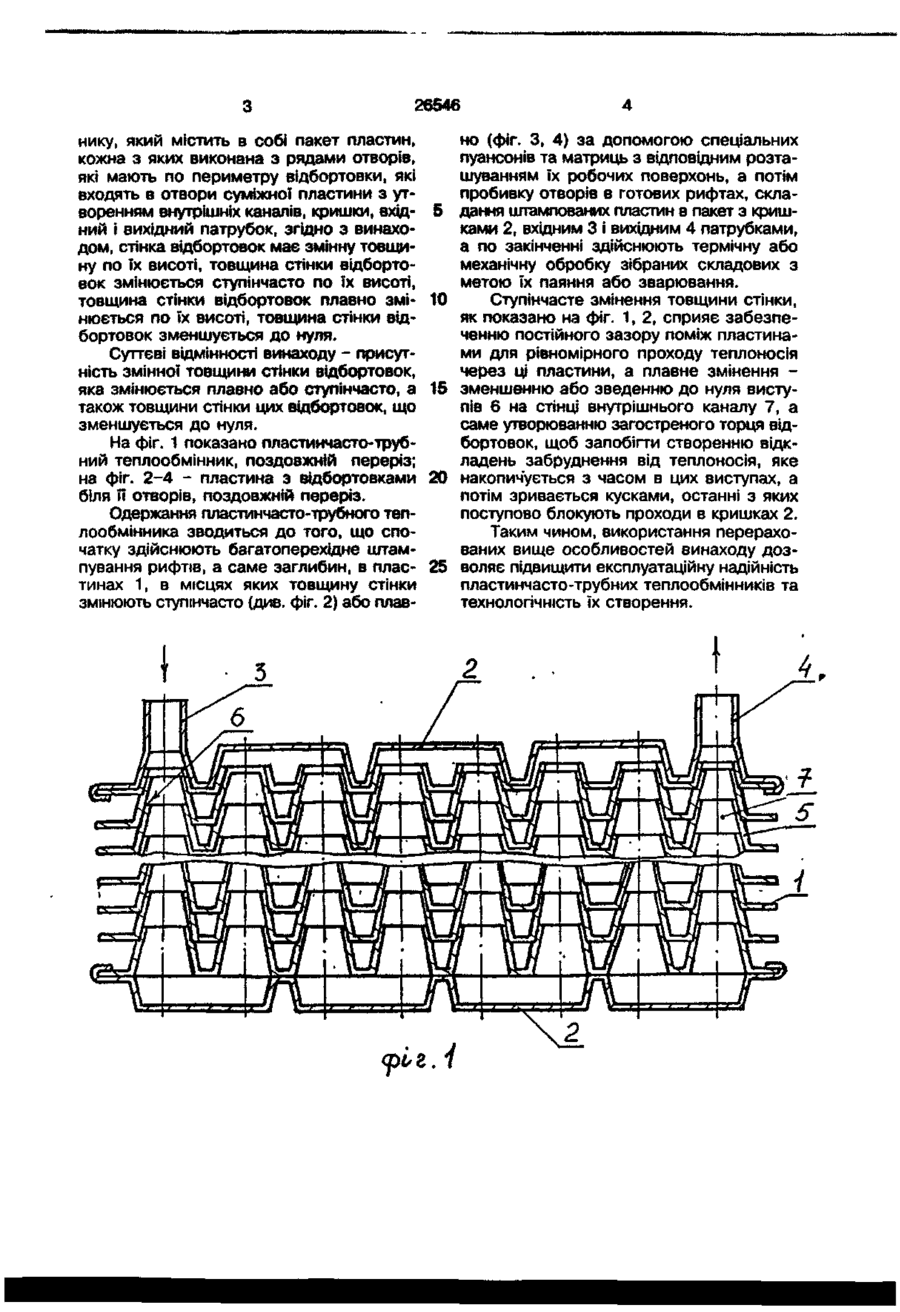

1. Пластинчасто-трубний теплообмінник, який містить в собі пакет пластин, кожна з яких виконана з рядами отворів, які мають по периметру відбортовки, які входять в отвори суміжної пластини з утворюванням внутрішніх каналів, кришки, вхідний і вихідний патрубок, який в і д р і з н я є т ь с я тим, що стінка відбортовок має змінну товщину по їх висоті. 2. Пластинчасто-трубний теплообмінник за п. 1, який в і д р і з н я є т ь с я тим, що товщина стінки відбортовок змінюється ступінчасто по їх висоті. 3. Пластинчасто-трубний теплообмінник за п. 1, який в і д р і з н я є т ь с я тим, що товщина стінки відбортовок плавно змінюється по їх висоті. 4. Пластинчасто-трубний теплообмінник за п. 1, який в і д р і з н я є т ь с я тим, що товщина стінки відбортовок змінюється до нуля. с > ON Винахід відноситься до галузі теплотехніки, а саме до теплообмінних апаратів з високорозвинутою зовнішньою поверхнею і може використовуватись для інших конструкцій теплотехнічного призначення. За прототип винаходу вибрано пластинчасто-трубний теплообмінник [1], який містить в собі пакет пластин, кожна з яких виконана з рядами отворів, які мають по периметру відбортовки, які входять в отвори суміжної пластини з утворенням внутрішніх каналів, а також з рядами просічок в цих пластинах. Роль просічок цього теплообмінника полягає в створенні допоміжних осередків турбулізації потоку пропускаючого теплоносія, до того ж ці просічки можуть виконувати функцію фіксування постійного зазора поміж пластинами. Однак, серед недоліків теплообмінника по прототипу також відзначається обмеження технологічних можливостей, а саме необхідність фіксування постійного кута згинання просічки, вимога стійкості цих rip jci4OK по висоті та інше. Через це, необхідні інші варіанти конструкції теплообмінника цього роду, до цього ж з більш високою їх експлуатаційною надійністю. Задача винаходу зводиться до підвищення експлуатаційної надійності пластинчасто-трубного теплообмінника та технологічності його створення. Поставлена задача досягається тим, що у пластинчасто-трубному теплообмін Ul •U ON О 26546 нику, який містить в собі пакет пластин, кожна з яких виконана з рядами отворів, які мають по периметру відбортовки, які входять в отвори суміжної пластини з утворенням внутрішніх каналів, кришки, вхідний і вихідний патрубок, згідно з винаходом, стінка відбортовок має змінну товщину по їх висоті, товщина стінки відбортовок змінюється ступінчасто по їх висоті, товщина стінки відбортовок плавно змінюється по їх висоті, товщина стінки відбортовок зменшується до нуля. Суттєві відмінності винаходу - присутність змінної товщини стінки відбортовок, яка змінюється плавно або ступінчасто, а також товщини стінки цих відбортовок, що зменшується до нуля. На фіг. 1 показано пластинчасто-трубний теплообмінник, поздовжній переріз; на фіг. 2 - 4 - пластина з відбортовками біля її отворів, поздовжній переріз. Одержання пластинчасто-трубного теплообмінника зводиться до того, що спочатку здійснюють багатоперехідне штампування рифтів, а саме заглибин, в пластинах 1, в місцях яких товщину стінки змінюють ступінчасто (див. фіг. 2) або плав 5 10 15 20 25 но (фіг. З, 4) за допомогою спеціальних пуансонів та матриць з відповідним розташуванням їх робочих поверхонь, а потім пробивку отворів в готових рифтах, складання штампованих пластин в пакет з кришками 2, вхідним 3 і вихідним 4 патрубками, а по закінченні здійснюють термічну або механічну обробку зібраних складових з метою їх паяння або зварювання. Ступінчасте змінення товщини стінки, як показано на фіг. 1, 2, сприяє забезпеченню постійного зазору поміж пластинами для рівномірного проходу теплоносія через ці пластини, а плавне змінення зменшенню або зведенню до нуля виступів 6 на стінці внутрішнього каналу 7, а саме утворюванню загостреного торця відбортовок, щоб запобігти створенню відкладень забруднення від теплоносія, яке накопичується з часом в цих виступах, а потім зривається кусками, останні з яких поступово блокують проходи в кришках 2. Таким чином, використання перерахованих вище особливостей винаходу дозволяє підвищити експлуатаційну надійність пластинчасто-трубних теплообмінників та технологічність їх створення. 26546 (ріг. Упорядник Техред М. Келемеш Коректор М.Куль Замовлення 515 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
