Об’ємний пакетик чаю або іншої речовини, що розчиняється або заварюється безпосередньо у упаковці

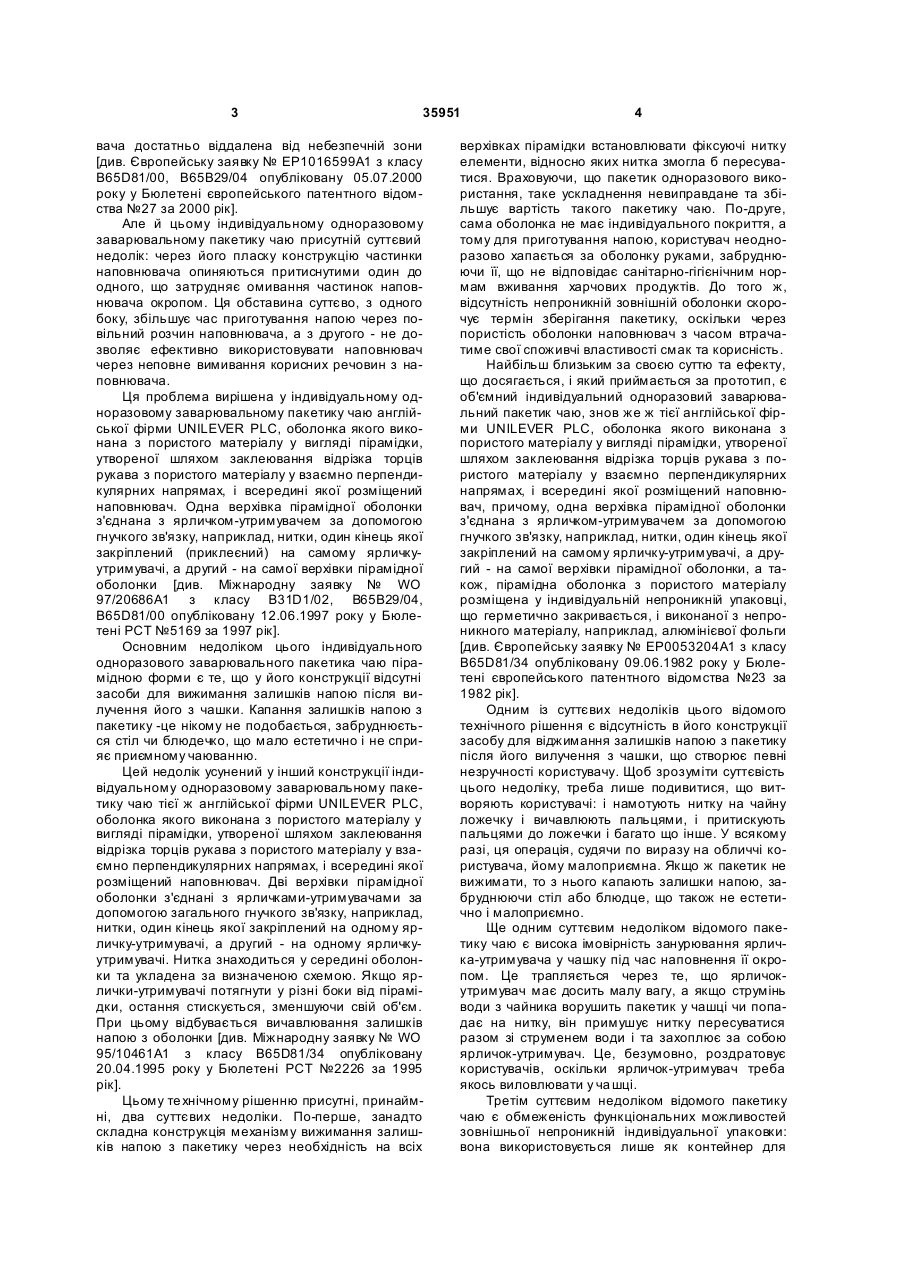

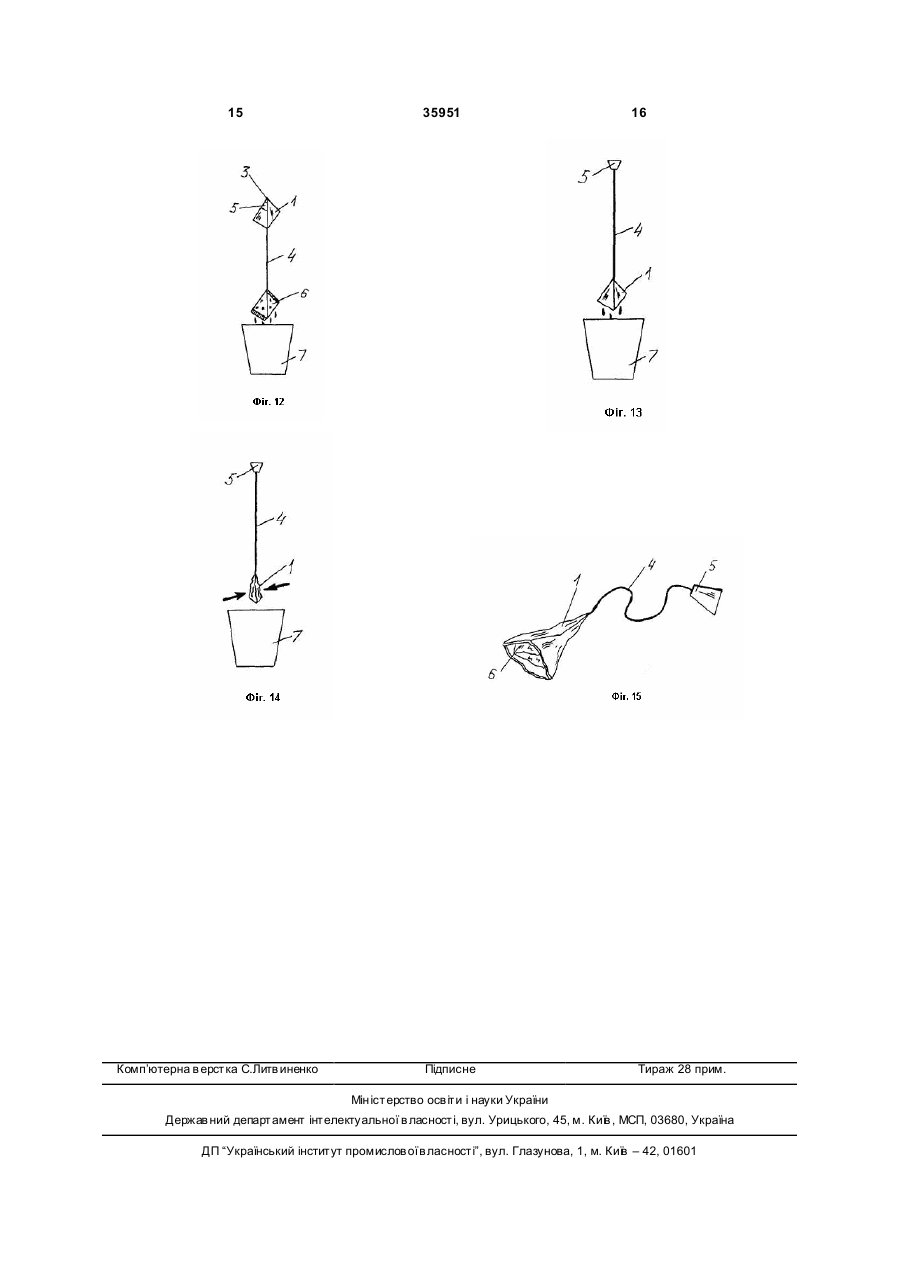

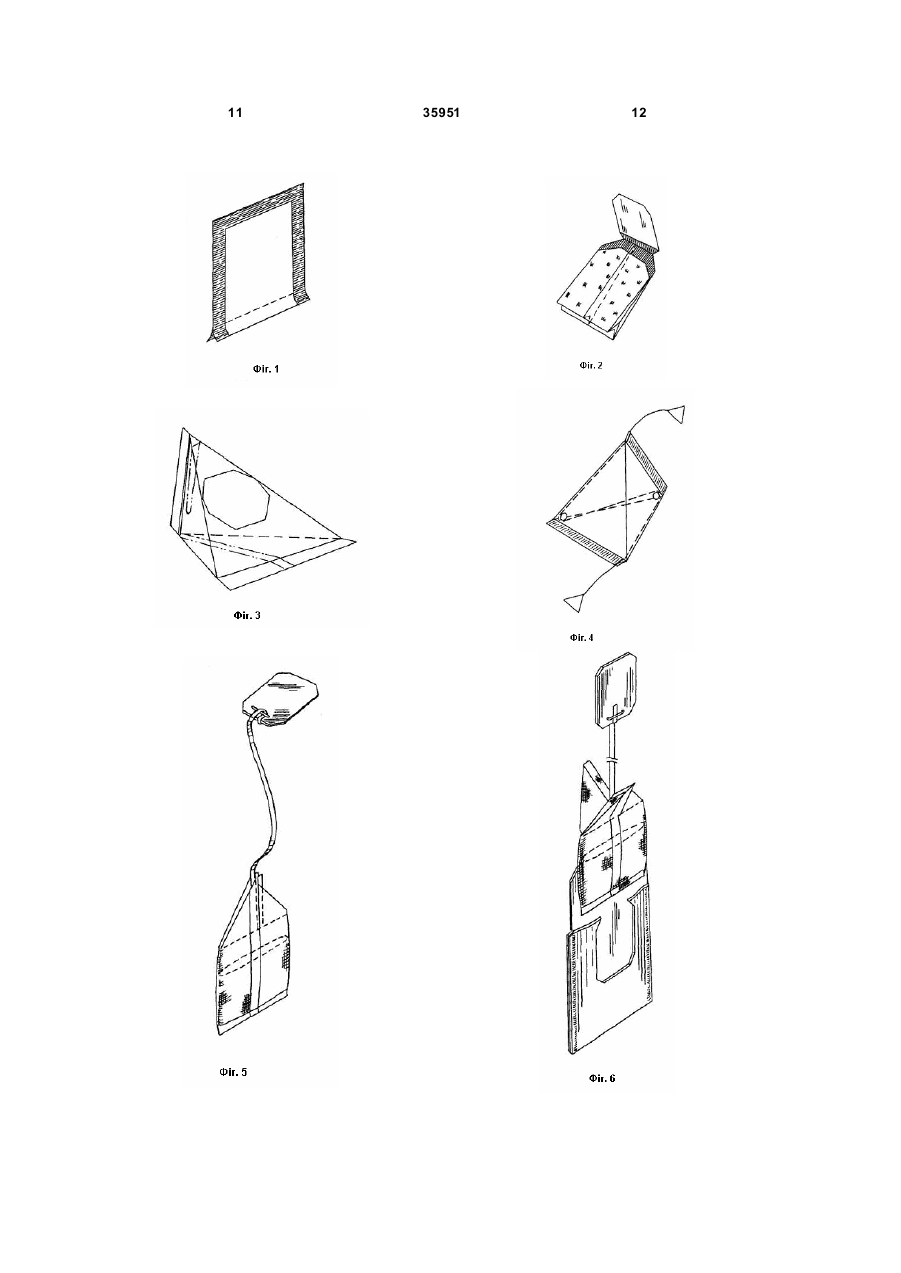

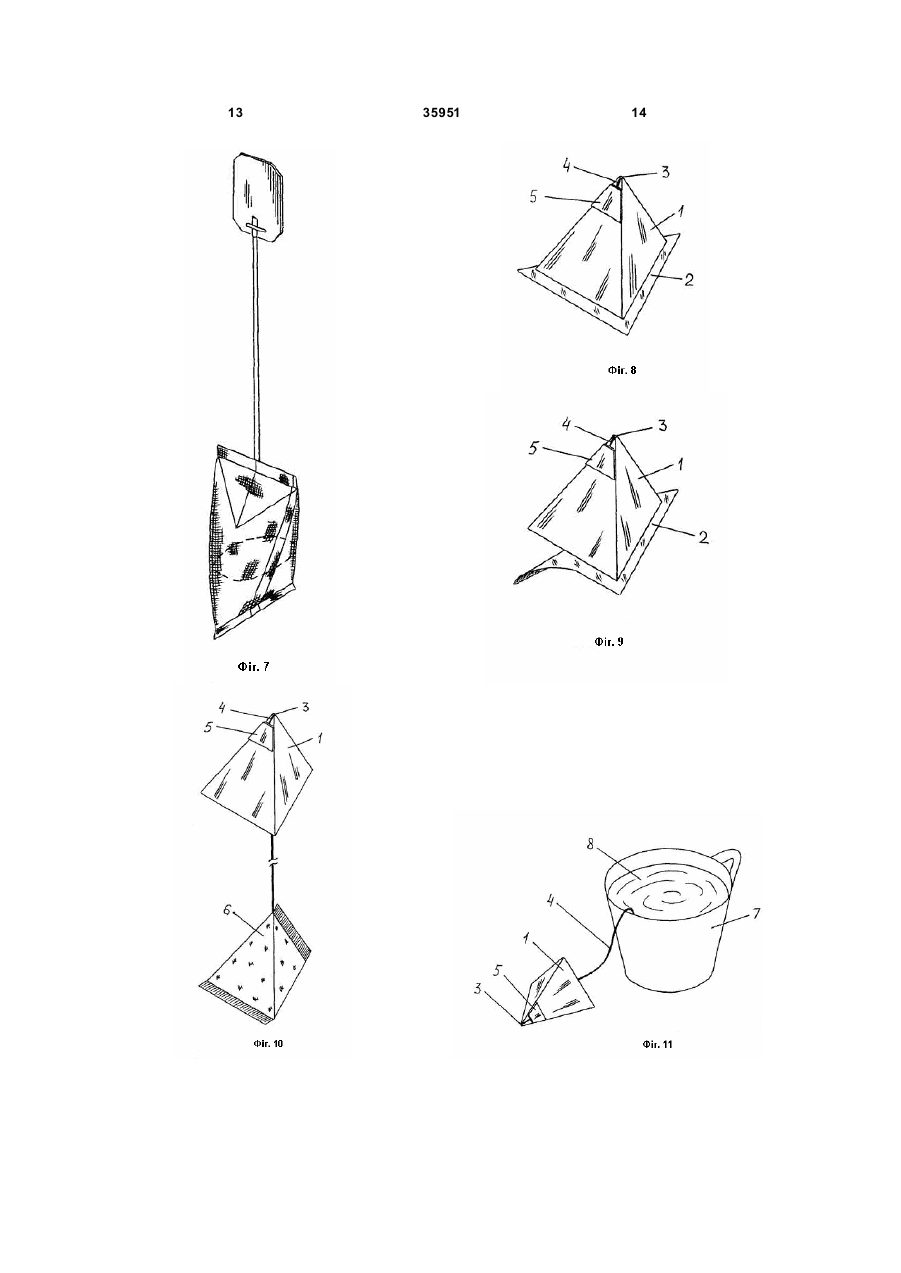

Об'ємний пакетик чаю або іншої речовини, що розчиняється або заварюється безпосередньо у упаковці, оболонка якого виконана з пористого матеріалу у вигляді пірамідки, утвореної шляхом заклеювання відрізка торців рукава з пористого матеріалу у взаємно перпендикулярних напрямах, і всередині якої розміщений наповнювач, причому одна верхівка пірамідної оболонки з'єднана з ярличком-утримувачем за допомогою гнучкого зв'язку, наприклад нитки, один кінець якої закріплений 3 35951 вача достатньо віддалена від небезпечній зони [див. Європейську заявку № ЕР1016599А1 з класу B65D81/00, В65В29/04 опубліковану 05.07.2000 року у Бюлетені європейського патентного відомства №27 за 2000 рік]. Але й цьому індивідуальному одноразовому заварювальному пакетику чаю присутній суттєвий недолік: через його пласку конструкцію частинки наповнювача опиняються притиснутими один до одного, що затрудняє омивання частинок наповнювача окропом. Ця обставина суттєво, з одного боку, збільшує час приготування напою через повільний розчин наповнювача, а з другого - не дозволяє ефективно використовувати наповнювач через неповне вимивання корисних речовин з наповнювача. Ця проблема вирішена у індивідуальному одноразовому заварювальному пакетику чаю англійської фірми UNILEVER PLC, оболонка якого виконана з пористого матеріалу у вигляді пірамідки, утвореної шляхом заклеювання відрізка торців рукава з пористого матеріалу у взаємно перпендикулярних напрямах, і всередині якої розміщений наповнювач. Одна верхівка пірамідної оболонки з'єднана з ярличком-утримувачем за допомогою гнучкого зв'язку, наприклад, нитки, один кінець якої закріплений (приклеєний) на самому ярличкуутримувачі, а другий - на самої верхівки пірамідної оболонки [див. Міжнародну заявку № WO 97/20686А1 з класу B31D1/02, В65В29/04, B65D81/00 опубліковану 12.06.1997 року у Бюлетені РСТ №5169 за 1997 рік]. Основним недоліком цього індивідуального одноразового заварювального пакетика чаю пірамідною форми є те, що у його конструкції відсутні засоби для вижимання залишків напою після вилучення його з чашки. Капання залишків напою з пакетику -це нікому не подобається, забруднюється стіл чи блюдечко, що мало естетично і не сприяє приємному чаюванню. Цей недолік усунений у інший конструкції індивідуальному одноразовому заварювальному пакетику чаю тієї ж англійської фірми UNILEVER PLC, оболонка якого виконана з пористого матеріалу у вигляді пірамідки, утвореної шляхом заклеювання відрізка торців рукава з пористого матеріалу у взаємно перпендикулярних напрямах, і всередині якої розміщений наповнювач. Дві верхівки пірамідної оболонки з'єднані з ярличками-утримувачами за допомогою загального гнучкого зв'язку, наприклад, нитки, один кінець якої закріплений на одному ярличку-утримувачі, а другий - на одному ярличкуутримувачі. Нитка знаходиться у середині оболонки та укладена за визначеною схемою. Якщо ярлички-утримувачі потягнути у різні боки від пірамідки, остання стискується, зменшуючи свій об'єм. При цьому відбувається вичавлювання залишків напою з оболонки [див. Міжнародну заявку № WO 95/10461А1 з класу B65D81/34 опубліковану 20.04.1995 року у Бюлетені РСТ №2226 за 1995 рік]. Цьому те хнічному рішенню присутні, принаймні, два суттєвих недоліки. По-перше, занадто складна конструкція механізму вижимання залишків напою з пакетику через необхідність на всіх 4 верхівках пірамідки встановлювати фіксуючі нитку елементи, відносно яких нитка змогла б пересуватися. Враховуючи, що пакетик одноразового використання, таке ускладнення невиправдане та збільшує вартість такого пакетику чаю. По-друге, сама оболонка не має індивідуального покриття, а тому для приготування напою, користувач неодноразово хапається за оболонку руками, забруднюючи її, що не відповідає санітарно-гігієнічним нормам вживання харчових продуктів. До того ж, відсутність непроникній зовнішній оболонки скорочує термін зберігання пакетику, оскільки через пористість оболонки наповнювач з часом втрачатиме свої споживчі властивості смак та корисність. Найбільш близьким за своєю суттю та ефекту, що досягається, і який приймається за прототип, є об'ємний індивідуальний одноразовий заварювальний пакетик чаю, знов же ж тієї англійської фірми UNILEVER PLC, оболонка якого виконана з пористого матеріалу у вигляді пірамідки, утвореної шляхом заклеювання відрізка торців рукава з пористого матеріалу у взаємно перпендикулярних напрямах, і всередині якої розміщений наповнювач, причому, одна верхівка пірамідної оболонки з'єднана з ярличком-утримувачем за допомогою гнучкого зв'язку, наприклад, нитки, один кінець якої закріплений на самому ярличку-утримувачі, а другий - на самої верхівки пірамідної оболонки, а також, пірамідна оболонка з пористого матеріалу розміщена у індивідуальній непроникній упаковці, що герметично закривається, і виконаної з непроникного матеріалу, наприклад, алюмінієвої фольги [див. Європейську заявку № ЕР0053204А1 з класу B65D81/34 опубліковану 09.06.1982 року у Бюлетені європейського патентного відомства №23 за 1982 рік]. Одним із суттєвих недоліків цього відомого технічного рішення є відсутність в його конструкції засобу для віджимання залишків напою з пакетику після його вилучення з чашки, що створює певні незручності користувачу. Щоб зрозуміти суттєвість цього недоліку, треба лише подивитися, що витворяють користувачі: і намотують нитку на чайну ложечку і вичавлюють пальцями, і притискують пальцями до ложечки і багато що інше. У всякому разі, ця операція, судячи по виразу на обличчі користувача, йому малоприємна. Якщо ж пакетик не вижимати, то з нього капають залишки напою, забруднюючи стіл або блюдце, що також не естетично і малоприємно. Ще одним суттєвим недоліком відомого пакетику чаю є висока імовірність занурювання ярличка-утримувача у чашку під час наповнення її окропом. Це трапляється через те, що ярличокутримувач має досить малу вагу, а якщо струмінь води з чайника ворушить пакетик у чашці чи попадає на нитку, він примушує нитку пересуватися разом зі струменем води і та захоплює за собою ярличок-утримувач. Це, безумовно, роздратовує користувачів, оскільки ярличок-утримувач треба якось виловлювати у ча шці. Третім суттєвим недоліком відомого пакетику чаю є обмеженість функціональних можливостей зовнішньої непроникній індивідуальної упаковки: вона використовується лише як контейнер для 5 35951 зберігання ще невикористаного пакетику. Враховуючи, що на її виготовлення йде, переважно метал, витрачається час та обладнання, тобто вона відносно коштовна, це економічно невиправдане. Четвертим недоліком цього відомого технічного рішення є не раціональність конструкції його зовнішній індивідуальної непроникній упаковки через те, що вона виконана у вигляді майже плаского конвертика. Для того щоб пірамідний пакетик чаю помістити у пласку зовнішню упаковку, її треба розширити, а сам пакетик стиснути до майже пласкої форми. Ці додаткові технологічні операції лише заважають та знижують продуктивність виготовлення пакетика, та ніякої користі не несуть користувачу, а, навпаки, заважають виробнику пакетиків чаю у зовнішній упаковці. І останнім, п'ятим, суттєвим недоліком цього відомого об'ємного індивідуального одноразового заварювального пакетику чаю є те, що його використання вимагає застосовувати додатковий посуд чи інший засіб для покладення кудись вилученого з чашки, або використаного пакетику, що також створює певні незручності. Якщо використаний пакетик проста покласти на стіл - це не естетично і малоприємно. Отже, відомий індивідуальний одноразовий пакетик чаю, незважаючи на простоту своєї конструкції, задає користувачам чи мало незручностей, а тому його використання не може зробити чаювання приємним. Задачею корисної моделі є усунення перелічених недоліків у відомому одноразовому індивідуальному пакетику чаю, а саме: підвищення зручності та естетичності користування з одночасним розширенням функціональних можливостей пакетику за рахунок зміни конструкції зовнішньої непроникної індивідуальної упаковки та ярличкаутримувача шляхом розташування останнього зовні індивідуальної упаковки та зміни схеми укладання гнучкого зв'язку. Задачею корисної моделі є усунення перелічених недоліків у відомому одноразовому об'ємному індивідуальному заварювальному пакетику чаю, а саме: підвищення зручності та естетичності користування з одночасним розширенням функціональних можливостей пакетику шляхом надання рухливості зовнішній індивідуальній непроникній упаковці поздовж нитки за рахунок забезпечення механічного зв'язку між вказаною упаковкою та нитки з ярличком-утримувачем. Рішення поставленої задачі досягається тим, що у об'ємному індивідуальному одноразовому заварювальному пакетику чаю, оболонка якого виконана з пористого матеріалу у вигляді пірамідки, утвореної шляхом заклеювання відрізка торців рукава з пористого матеріалу у взаємно перпендикулярних напрямах, і всередині якої розміщений наповнювач, причому, одна верхівка пірамідної оболонки з'єднана з ярличком-утримувачем за допомогою гнучкого зв'язку, наприклад, нитки, один кінець якої закріплений на самому ярличкуутримувачі, а другий - на самої верхівки пірамідної оболонки, а також, пірамідна оболонка з пористого матеріалу розміщена у зовнішній індивідуальній непроникній упаковці, що герметично закриваєть 6 ся, і виконаної з непроникного матеріалу, наприклад, алюмінієвої фольги, згідно з пропозицією, зовнішня індивідуальна непроникна упаковка виконана також у вигляді пірамідки з габаритними розмірами, декілька перевищуючими аналогічні габаритні розміри пакетика з наповнювачем, причому, основа пірамідної упаковки виконана з прозорого непроникного матеріалу, наприклад, целофану чи поліаміду, а у верхівці пірамідної упаковки, що протилежна прозорої основи, виконаний невеликий отвір, майже, прокол голкою, через який гнучкий зв'язок з ярличкомутримувачем виходять зовні упаковки. Такі, здавалася б на перший погляд, несуттєві зміни, як розташування ярличка-утримувача зовні індивідуальній упаковки, забезпечення рухомості останній відносно гнучкого зв'язку, та надання упаковці пірамідної форми, принципово змінює процес маніпулювання пакетиком під час приготування напою: індивідуальна упаковка використовується як засіб віджимання оболонки та сховище для використаного пакетику, а також як противага, яка не дозволяє ярличку-утримувачу занурювати у чашку під час наповнення її окропом тощо. Прозора основа пірамідної упаковки дозволяє зазирнути всередину упаковки без порушення її герметичності та наочно впевнитися про якість пакетику чаю, що лише сприяє збільшенню продажу таких пакетиків, підвищує відповідальність виробників, виключає можливість продажу неякісних пакетиків. Сутність запропонованої корисної моделі доцільно пояснювати разом з ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - загальний вигляд прямокутного плаского індивідуального одноразового заварювального пакетика чаю з трьома проклеєними боками без ярличка-утримувача [Європейська заявка № ЕР0148153А2]; Фіг.2 - загальний вигляд прямокутного плаского індивідуального одноразового заварювального пакетика чаю з ярличком-утримувачем на нитці [Європейська заявка № ЕР1016599А1]; Фіг.3 - загальний вигляд індивідуального одноразового заварювального пакетика чаю пірамідною форми з ярличком-утримувачем на нитці [Міжнародна заявка № WO97/20686А1]; Фіг. 4 - загальний вигляд індивідуального одноразового заварювального пакетика чаю пірамідною форми з двома ярличком-утримувачем на нитці для вижимання вмісту пакетику [Міжнародна заявка № WO95/10461А1]; Фіг.5 - загальний вигляд індивідуального одноразового заварювального пакетика чаю пірамідною форми з ярличком-утримувачем на нитці, пакетик знаходиться у індивідуальній упаковці [Європейська заявка № ЕР0053204А1]; Фіг.6 - те ж саме, пакетик знаходиться у стадії виймання з індивідуальної упаковки; Фіг.7 - те ж саме, пакетик підготовлений до використання; Фіг.8 - загальний вигляд запропонованого об'ємного індивідуального одноразового заварювального пакетику чаю у стані тривалого зберігання; Фіг.9 - процес відкриття індивідуальної упаковки; 7 35951 Фіг.10 - загальний вигляд запропонованого об'ємного індивідуального одноразового заварювального пакетика чаю підготовленого для заварювання; Фіг.11 - розташування об'ємного індивідуального одноразового пакетику чаю у ча шці під час приготування напою; Фіг.12 - виїмка пакетика з чашки за упаковку; Фіг.13 - пересування індивідуальної упаковки донизу для накриття нею оболонки; Фіг.14 - віджимання залишків напою з оболонки. Стрілками зображено напрям прикладання зусилля для віджимання; Фіг.15 - загальний вид використаного одноразового індивідуального заварювального пакетика чаю. Запропонований об'ємний індивідуальний одноразовий заварювальний пакетик чаю містить (див. Фіг.8) зовнішню непроникливу індивідуальну упаковку 1, яка виконана у вигляді пірамідки. Основа 2 пірамідної упаковки 1 виконана з прозорого непроникного матеріалу, наприклад, целофану чи поліаміду. Основа 2 має трикутну форму (трикутна піраміда) з крайками, які виступають за межи пірамідної упаковки 1. Саме за ці крайки видаляють основу 2, коли готують пакетик чаю до використання (див. Фіг.9). У верхівці пірамідної упаковки 1, що протилежна прозорої основи 2, виконаний невеликий отвір 3, майже, прокол голкою, через який гнучкий зв'язок, виконаний, наприклад, у вигляді нитки 4, разом з ярличком-утримувачем 5 виходять зовні упаковки 1 та розташовуються поряд з верхівкою на зовнішній поверхні пірамідної упаковки 1. Всередині пірамідної упаковки 1 вільно розташований пакетик (див. Фіг.10), оболонка 6 якого виконана з пористого матеріалу у вигляді пірамідки, утвореної шляхом заклеювання відрізка торців рукава з пористого матеріалу у взаємно перпендикулярних напрямах, і всередині якої розміщений наповнювач. Одна з верхівок (неважливо яка) пірамідної оболонки 6 з'єднана через нитку 4 з ярличком-утримувачем 5. Отже один кінець нитки 4, що з'єднаний з ярличком-утримувачем 5, знаходиться зовні пірамідної упаковки 1, а другий кінець нитки 4, що з'єднаний з оболонкою 6, знаходиться всередині пірамідної упаковки 1. Завдяки цьому, пірамідна упаковка 1 опиняється нанизаною на нитку 4. Подальшу сутність запропонованої корисної моделі доцільно пояснювати спільно з процесом приготування напою, зокрема, чаю. Особа, яка вирішила скористатися запропонованим пакетиком чаю, бере його у одну р уку за пірамідну упаковку 1, а другою рукою береться за крайку прозорої основи 2 та віддаляє від упаковки 1, та саме так відкриває доступ до оболонки 6 з наповнювачем (див. Фіг.9). Далі користувач, утримуючи одною рукою за боки індивідуальну упаковку 1, повертає її відкритою частиною донизу. При цьому оболонка 6 самостійно випадає з упаковки 1 і зависає на нитці 4, оскільки ярличок-утримувач 5 знаходиться зовні упаковки 1 і є той самою перешкодою, яка запобігає падінню оболонки 6 на підлогу чи на стіл. При цьому пірамідна упаковка 1 8 залишається на нитці 4, ніби нанизаною на неї (див. Фіг.10). Далі, оболонку 6, утримуючи за упаковку 1, розміщають у чашці 7 і заливають окропом 8 (див. Фіг.11). Ярличок-утримувач 5 разом з упаковкою 1, залишається зовні чашки 7. Велика за розмірами упаковка 1 стає надійною противагою і запобігає ярличку-утримувачу 5 зісковзнути у чашк у 7. Це досить зручно і запобігає неприємностям, пов'язаним з подальшим виловлюванням та вилученням ярличка-утримувача 5 із чашки 7, як це часто трапляється при використанні звичайних пакетиків чаю. Після розчинення наповнювача у оболонці 6, тобто після приготування напою, упаковку 1 разом з ярличком-утримувачем 5 підіймають догори над чашкою 7. При цьому залишки чаю стікають безпосередньо у чашку 7 (див. Фіг.12). Потім, одною рукою продовжують утримувати упаковку 1, а пальцями вільної руки беруться за ярличокутримувач 5 та тягнуть догори (або упаковку 1 опускають по нитці 4 донизу, що, за суттю, одно і те ж). При цьому оболонка 6 за допомогою нитки 4 пересувається всередину упаковки 1, тобто повертається туди, де вона знаходився у істотному стані (див. Фіг.13). Далі упаковку 1 стискують пальцями руки з боків і віджимають оболонку 6 (див. Фіг.14) і, далі, кладуть на безпосередньо на стіл (див. Фіг.15), не боячись його забруднити залишками напою, оскільки їх проста немає. Отже, під час всієї процедури приготування напою, жодного разу рука чи пальці користувача, не торкаються самої оболонки 6 (!). При цьому зовнішня упаковка 1 - це не проста індивідуальний контейнер для оболонки 6, а вона постійно задіяна у процесі приготування напою то як противага, то як засіб для віджимання оболонки 6, то як сховище для використаної оболонки 6 ніби прокладка поміж руками та оболонкою 6, оболонкою 6 та столом. Така конструкція об'ємного одноразового індивідуального завалювального пакетику чаю дозволяє зробити процес чаювання максимально приємним і не відчувати себе якимсь нікчемним на стадії залиття оболонки 6 окропом 8, під час віджимання залишків напою з оболонки 6, під час покладення використаної оболонки 6 на стіл. І все це досягається лише зміною схеми кріплення упаковки 1 до нитки 4, яка забезпечує вільне пересування упаковки 1 поздовж нитки 4, та невеликою зміною конструкції упаковки 1 - виконанням у вер хівці отвору для проходження через нього нитки 4, що пов'язує своїми кінцями 2 конструктивних елемента - ярличок-утримувач 5 зовні упаковки 1 та оболонку 6 всередині упаковки 1. До речі, коли упаковка 1 лежить на столі і з її торця відходить нитка 4 і десь-там ярличокутримувач 5 - це вірний признак того, що цей пакетик вже використано. У протилежному випадку, ярличок-утримувач 5 знаходився б безпосередньо на торці упаковки 1, а нитки 4 не було б видно. Суттєва відмінність об'єкту, що заявляється, від раніш відомих, полягає в тому, що у упаковці у верхівці виконаний отвір, через який проходить нитка, що пов'язує між собою зовнішні та внутрішні елементи пакетику чаю, а також в тому, що основа 9 35951 упаковки виконана прозорою з крайками, що виступають за межи пірамідної упаковки. Вказані відмінності, у сукупності, можливість поглядання пакетику чаю у упаковці без порушення герметичності останньої, а головне, забезпечується можливість пересування упаковки поздовж нитки, що, у свою чергу, дозволяє принципово змінити процедур у приготування напою, зокрема, виключити необхідність торкання оболонки руками, а упаковку використовувати за різними призначеннями протягом всієї процедуру приготування напою через те, що вона опиняється нанизаною на гнучкий зв'язок (нитку). Саме ця обставина дозволяє упаковку пересувати вздовж нитки ї маніпулювати нею за обставини, що виникають під час приготування напою. Жодний з індивідуальних одноразових пакетиків чаю не можуть володіти відзначеними властивостями, оскільки їхні оболонки конструктивно виконані таким чином, що їх, після відкриття залишається лише викинути, оскільки вони повністю відокремлюються від пакетику (втрачають з ним механічний зв'язок), що робить будь-яке їх застосування у приготуванні напою недоцільним, та замість них використовувати додаткові засоби для віджимання та покладання використаного пакетику. До основних технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - розширення функціональних можливостей індивідуальної упаковки для оболонки за рахунок одночасного її використання у якості контейнера для зберігання, як не використаного, так і використаного пакетику, у якості противаги та у якості засобу (прокладки) при віджимання залишків напою з оболонки; - зручність вилучення оболонки з наповнювачем з індивідуальної упаковки за рахунок того, що для цієї операції не потрібно просовувати пальці руки у упаковку; - вилучення імовірності занурювання ярличкаутримувача у чашку під час залиття оболонки окропом за рахунок наділення його противагою; - немає необхідності у використання додаткових допоміжних засобів під час чаювання, оскільки їхню функцію виконує індивідуальна упаковка; - незмінність об'ємної форми пакетику часу під час зберігання чи використання за рахунок того, то упаковка повторює форму оболонки. 10 Соціальний ефект від використання запропонованого індивідуального одноразового заварювального пакетику чаю, у порівнянні з використанням прототипу, отримують за рахунок повного дотримання санітарно-гігієнічних норм чистоти внаслідок не-доторкання брудними руками безпосередньо оболонки з наповнювачем, підвищення зручності та естетичності користування пакетиком, можливість наочно впевнитися про якість пакетику чаю у упаковці без порушення її цілісності що, загалом, робить чаювання приємним, без роз дратуючих неприємних моментів. Економічний ефект від впровадження корисної моделі, у порівнянні з використанням відомих технічних рішень, отримують за рахунок зростання об'єму продажів, особливо, у транспортних засобах тривалого шляху, кафе, у місцях масового гуляння людей, на відпочинку, у будь-яких нестаціонарних умовах чаювання. Після опису вищезазначеного одноразового індивідуального заварювального пакетику чаю, фа хівцям в даній області знань повинно бути, наявно, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі модифікації і інші варіанти реалізації способів зовнішнього розташування ярличка-утримувача за межами індивідуальної непроникної упаковки, можуть змінюватися у різному співвідношенні, а також ярличокутримувач може змінюватися конструктивно і, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму даного технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що упаковка може пересуватися поздовж нитки, а її основа виконана з прозорого матеріалу, і саме ці обставини дозволяють надбати запропонованому пакетику перераховані і інші переваги. Виготовлення, зміна і використання лише окремих елементів пакетику, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інше подібна описаній конструкція пакетику вже не вимагатиме будьякого творчого підходу від конструкторів і інженерів, а тому і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту о хоронними документами. 11 35951 12 13 35951 14 15 Комп’ютерна в ерстка C.Литв иненко 35951 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
