Пристрій для випуску металу з конвертера і відсічення шлаку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 37729

Опубліковано: 10.12.2008

Автори: Малик Олександр Олексійович, Перцевий Віталій Олександрович, Бичков Сергій Васильович, Гічов Юрій Олександрович, Жаворонков Юрій Іванович

Завантажити PDF файл.

Формула / Реферат

Пристрій для випуску металу з конвертера і відсічення шлаку, який містить сталевипускний канал, проміжну ємність з отвором у днищі, встановленим співвісно з отвором вогнетривкого патрубка, який відрізняється тим, що він додатково містить заглушку, з'єднану кронштейном з приводом, встановленим на бічній поверхні проміжної ємності, під отвором вогнетривкого патрубка розміщений відсічний вузол з приводом, встановленим на днищі проміжної ємності, і сопловим апаратом всередині вузла, встановленим з можливістю обертання у вертикальній площині, з'єднаними через розподільник із джерелами нейтрального газу або газоподібного палива, при цьому максимальна глибина проміжної ємності визначена із співвідношення:

0,236·Дк<Н<0,381·Дк,

де Н - максимальна глибина проміжної ємності;

Дк - діаметр циліндричної частини конвертера.

Текст

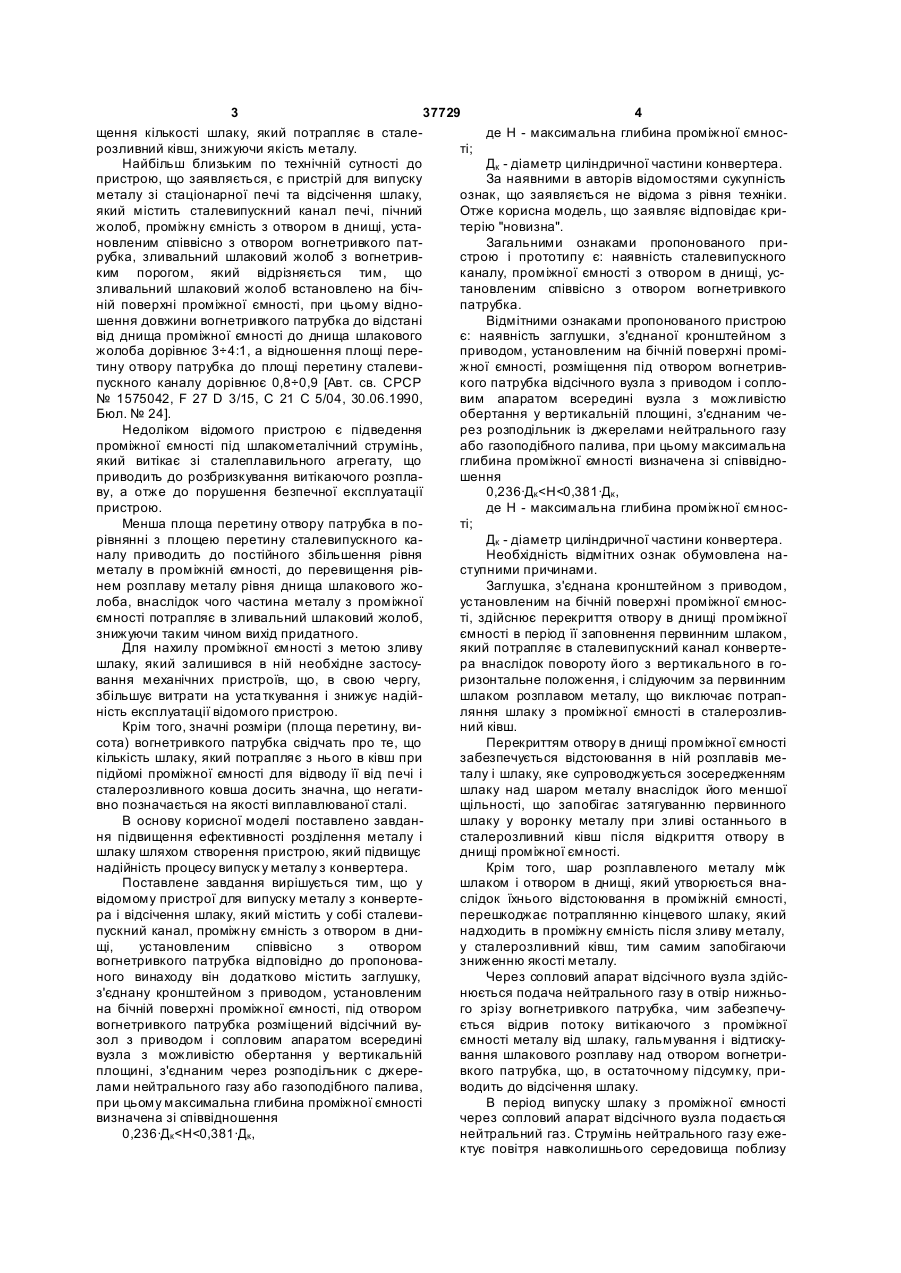

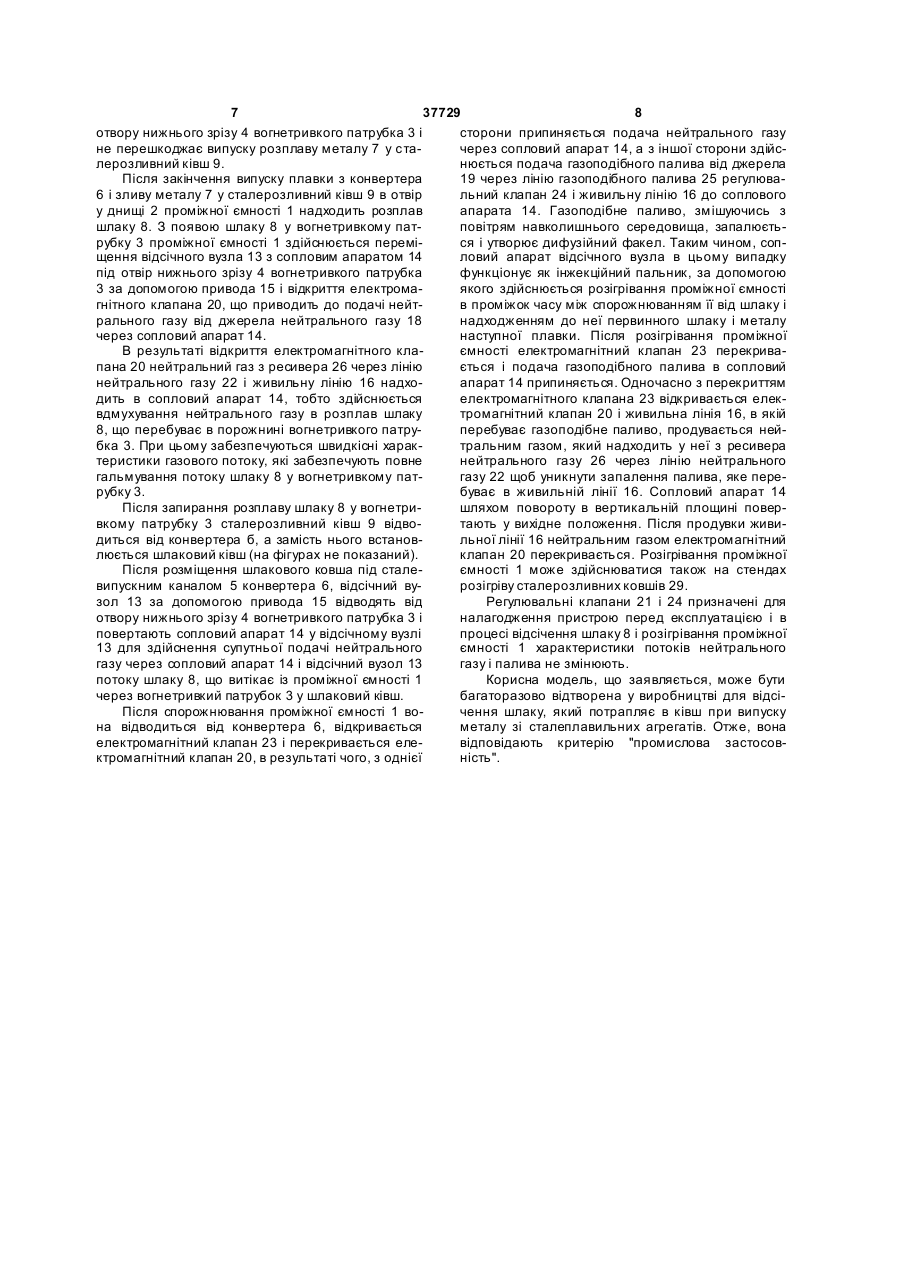

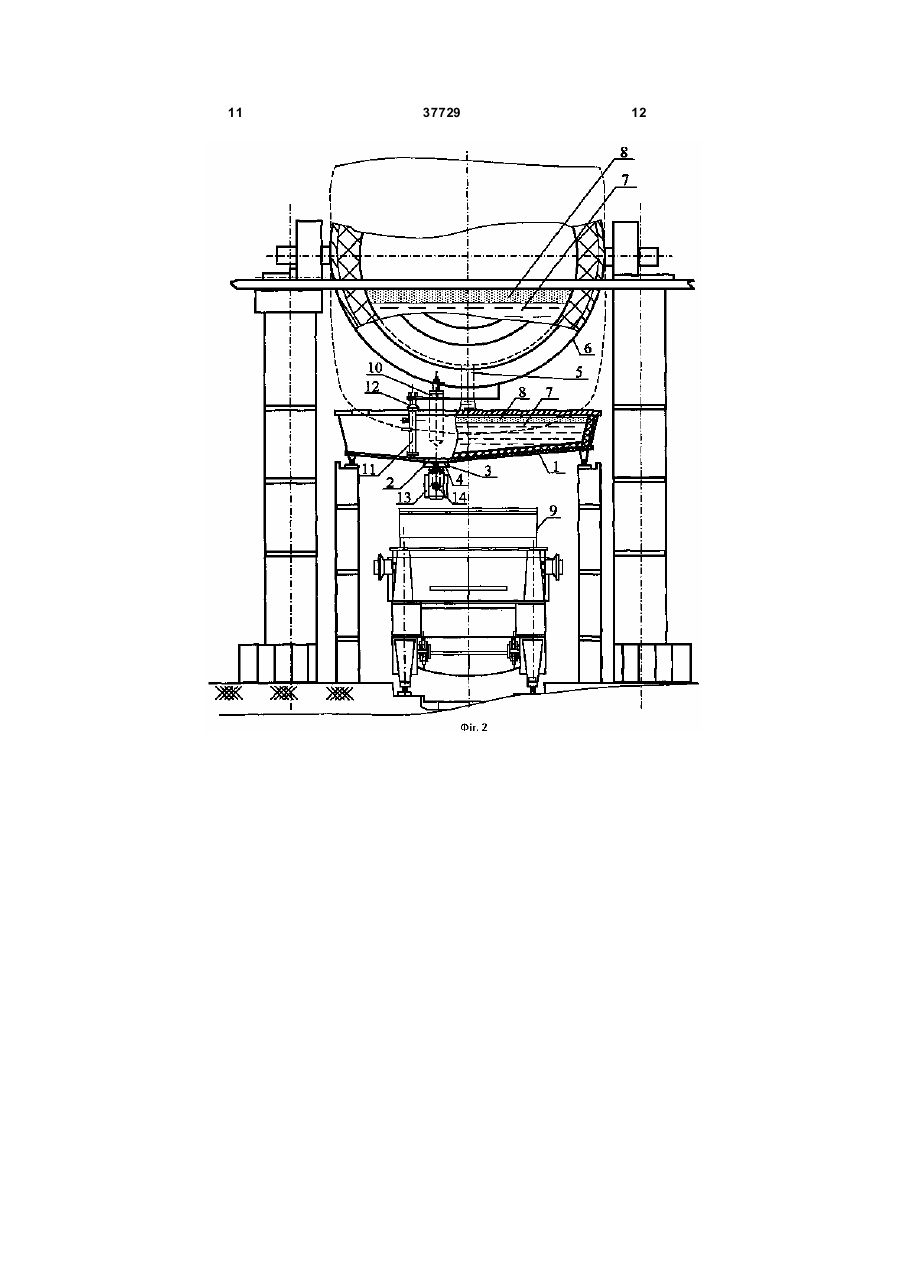

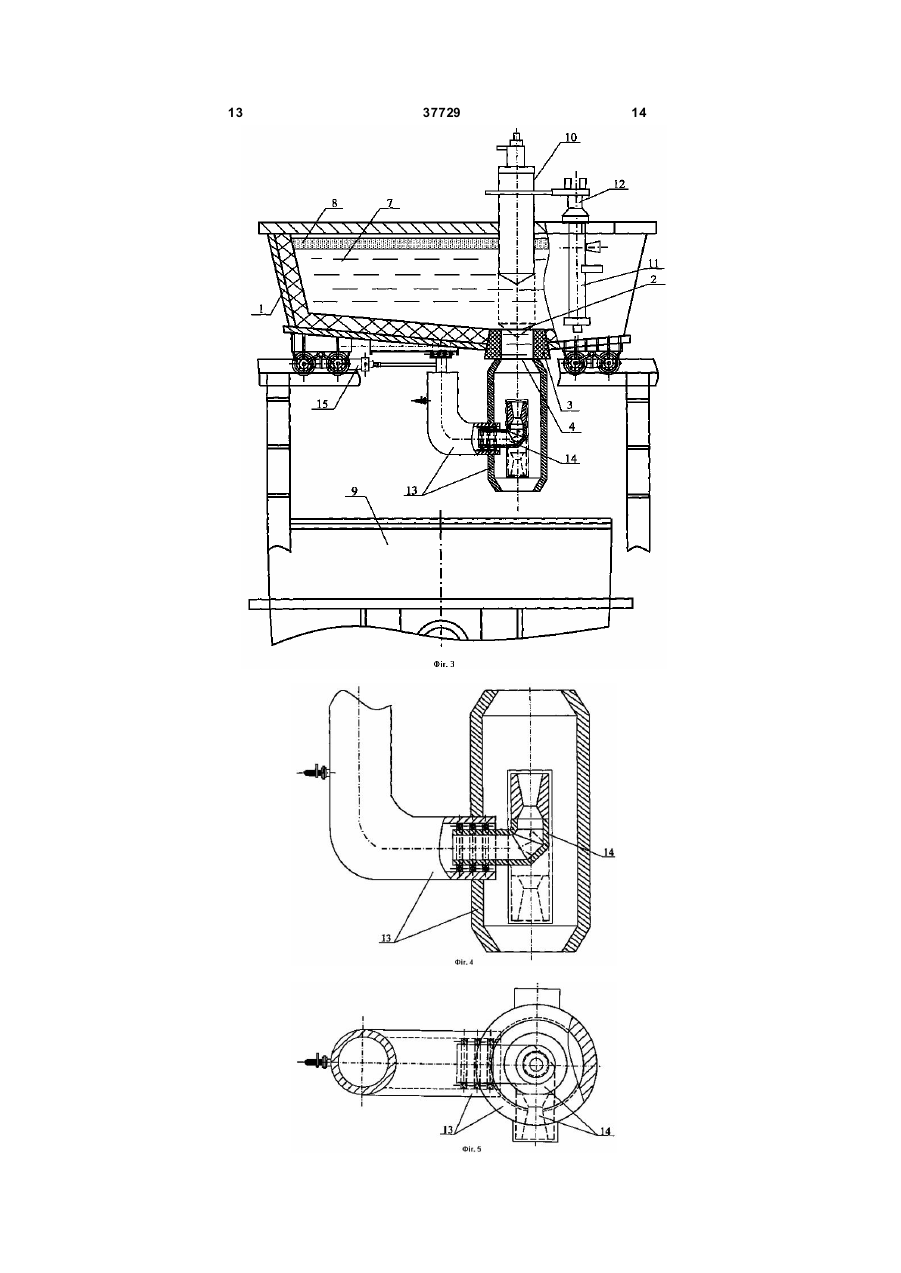

Пристрій для випуску металу з конвертера і відсічення шлаку, який містить сталевипускний канал, проміжну ємність з отвором у днищі, встановленим співвісно з отвором вогнетривкого пат 3 37729 4 щення кількості шлаку, який потрапляє в сталеде Н - максимальна глибина проміжної ємносрозливний ківш, знижуючи якість металу. ті; Найбільш близьким по технічній сутності до Дк - діаметр циліндричної частини конвертера. пристрою, що заявляється, є пристрій для випуску За наявними в авторів відомостями сукупність металу зі стаціонарної печі та відсічення шлаку, ознак, що заявляється не відома з рівня техніки. який містить сталевипускний канал печі, пічний Отже корисна модель, що заявляє відповідає крижолоб, проміжну ємність з отвором в днищі, устатерію "новизна". новленим співвісно з отвором вогнетривкого патЗагальними ознаками пропонованого прирубка, зливальний шлаковий жолоб з вогнетривстрою і прототипу є: наявність сталевипускного ким порогом, який відрізняється тим, що каналу, проміжної ємності з отвором в днищі, усзливальний шлаковий жолоб встановлено на бічтановленим співвісно з отвором вогнетривкого ній поверхні проміжної ємності, при цьому віднопатрубка. шення довжини вогнетривкого патрубка до відстані Відмітними ознаками пропонованого пристрою від днища проміжної ємності до днища шлакового є: наявність заглушки, з'єднаної кронштейном з жолоба дорівнює 3÷4:1, а відношення площі переприводом, установленим на бічній поверхні промітину отвору патрубка до площі перетину сталевижної ємності, розміщення під отвором вогнетривпускного каналу дорівнює 0,8÷0,9 [Авт. св. СРСР кого патрубка відсічного вузла з приводом і сопло№ 1575042, F 27 D 3/15, С 21 С 5/04, 30.06.1990, вим апаратом всередині вузла з можливістю Бюл. № 24]. обертання у вертикальній площині, з'єднаним чеНедоліком відомого пристрою є підведення рез розподільник із джерелами нейтрального газу проміжної ємності під шлакометалічний струмінь, або газоподібного палива, при цьому максимальна який витікає зі сталеплавильного агрегату, що глибина проміжної ємності визначена зі співвідноприводить до розбризкування витікаючого розплашення ву, а отже до порушення безпечної експлуатації 0,236·Дк

Дивитися

Додаткова інформація

Назва патенту англійською

Device for tapping from converter and cutting-off slag

Автори англійською

Hichov Yurii Oleksandrovych, Bychkov Serhii Vasyliovych, Malyk Oleksandr Oleksiiovych, Zhavoronkov Yurii Ivanovych, Pertsevyi Vitalii Oleksandrovych

Назва патенту російською

Устройство для выпуска металла из конвертера и отсечение шлака

Автори російською

Гичов Юрий Александрович, Бычков Сергей Васильевич, Малык Александр Алексеевич, Жаворонков Юрий Иванович, Перцевый Виталий Александрович

МПК / Мітки

МПК: F27D 3/00, C21B 7/14

Мітки: металу, конвертера, пристрій, шлаку, випуску, відсічення
