Спосіб газодинамічного відсічення шлаку від рідкого металу

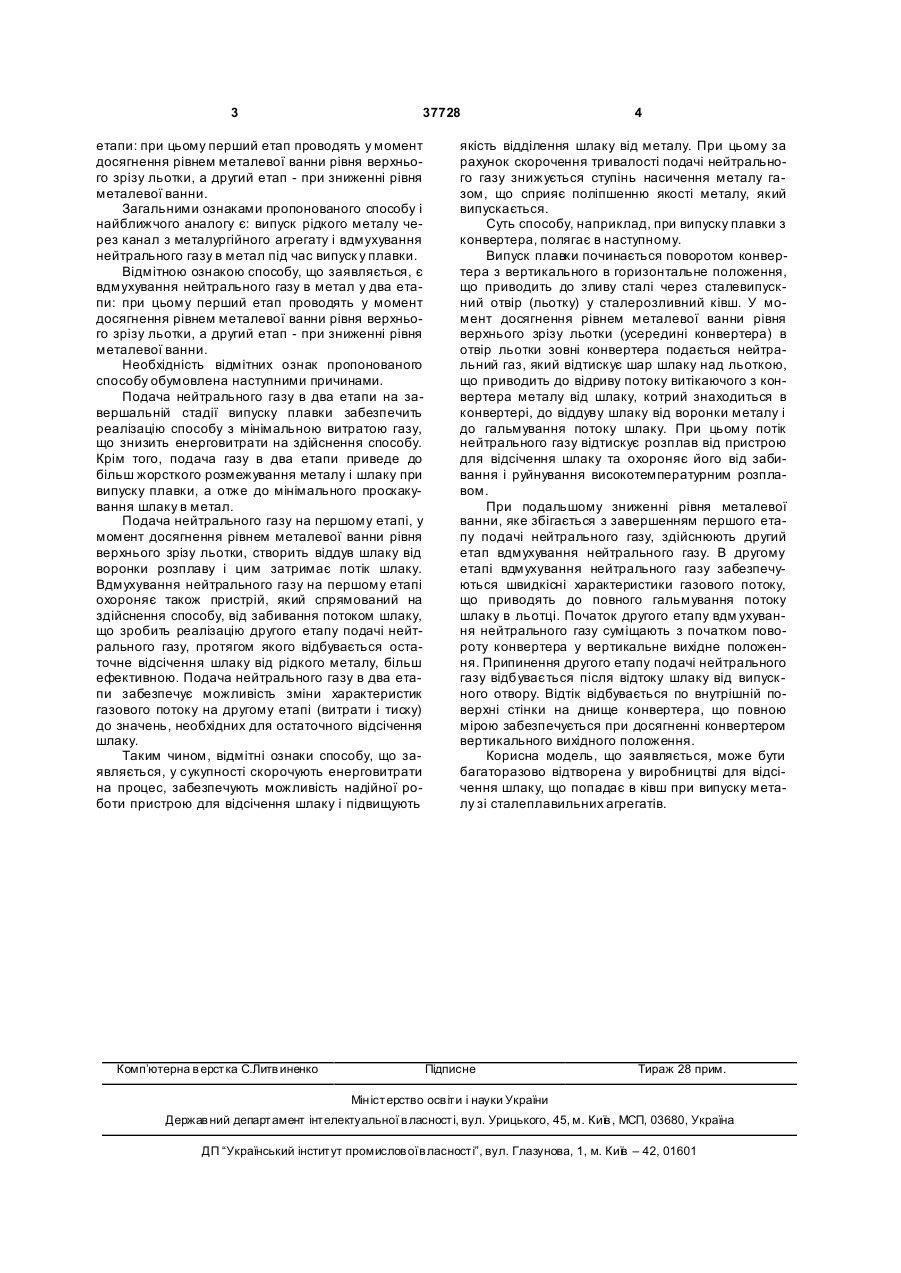

Спосіб газодинамічного відсічення шлаку від рідкого металу, який включає випуск рідкого металу через канал з металургійного агрегату, наприклад конвертера, вдмухування нейтрального газу в метал під час випуску плавки, який відрізняється тим, що вдмухування нейтрального газу здійснюють у два етапи: при цьому перший етап проводять у момент досягнення рівнем металевої ванни рівня верхнього зрізу льотки, а другий етап - при зниженні рівня металевої ванни. (19) (21) u200807563 (22) 02.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ГІЧОВ ЮРІЙ ОЛЕКСАНДРОВИЧ, UA, БИЧКОВ СЕРГІЙ ВАСИЛЬОВИЧ, UA, МАЛИК ОЛЕКС АНДР ОЛЕКСІЙОВИЧ, UA, ЖАВОРОНКОВ ЮРІЙ ІВАНОВИЧ, UA, ПЕРЦЕВИЙ ВІТАЛІЙ ОЛЕКСАНДРОВИЧ, UA (73) НАЦІОН АЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ, U A 3 37728 етапи: при цьому перший етап проводять у момент досягнення рівнем металевої ванни рівня верхнього зрізу льотки, а другий етап - при зниженні рівня металевої ванни. Загальними ознаками пропонованого способу і найближчого аналогу є: випуск рідкого металу через канал з металургійного агрегату і вдмухування нейтрального газу в метал під час випуск у плавки. Відмітною ознакою способу, що заявляється, є вдмухування нейтрального газу в метал у два етапи: при цьому перший етап проводять у момент досягнення рівнем металевої ванни рівня верхнього зрізу льотки, а другий етап - при зниженні рівня металевої ванни. Необхідність відмітних ознак пропонованого способу обумовлена наступними причинами. Подача нейтрального газу в два етапи на завершальній стадії випуску плавки забезпечить реалізацію способу з мінімальною витратою газу, що знизить енерговитрати на здійснення способу. Крім того, подача газу в два етапи приведе до більш жорсткого розмежування металу і шлаку при випуску плавки, а отже до мінімального проскакування шлаку в метал. Подача нейтрального газу на першому етапі, у момент досягнення рівнем металевої ванни рівня верхнього зрізу льотки, створить віддув шлаку від воронки розплаву і цим затримає потік шлаку. Вдмухування нейтрального газу на першому етапі охороняє також пристрій, який спрямований на здійснення способу, від забивання потоком шлаку, що зробить реалізацію другого етапу подачі нейтрального газу, протягом якого відбувається остаточне відсічення шлаку від рідкого металу, більш ефективною. Подача нейтрального газу в два етапи забезпечує можливість зміни характеристик газового потоку на другому етапі (витрати і тиску) до значень, необхідних для остаточного відсічення шлаку. Таким чином, відмітні ознаки способу, що заявляється, у сукупності скорочують енерговитрати на процес, забезпечують можливість надійної роботи пристрою для відсічення шлаку і підвищують Комп’ютерна в ерстка С.Литв иненко 4 якість відділення шлаку від металу. При цьому за рахунок скорочення тривалості подачі нейтрального газу знижується ступінь насичення металу газом, що сприяє поліпшенню якості металу, який випускається. Суть способу, наприклад, при випуску плавки з конвертера, полягає в наступному. Випуск плавки починається поворотом конвертера з вертикального в горизонтальне положення, що приводить до зливу сталі через сталевипускний отвір (льотку) у сталерозливний ківш. У момент досягнення рівнем металевої ванни рівня верхнього зрізу льотки (усередині конвертера) в отвір льотки зовні конвертера подається нейтральний газ, який відтискує шар шлаку над льоткою, що приводить до відриву потоку витікаючого з конвертера металу від шлаку, котрий знаходиться в конвертері, до віддуву шлаку від воронки металу і до гальмування потоку шлаку. При цьому потік нейтрального газу відтискує розплав від пристрою для відсічення шлаку та охороняє його від забивання і руйнування високотемпературним розплавом. При подальшому зниженні рівня металевої ванни, яке збігається з завершенням першого етапу подачі нейтрального газу, здійснюють другий етап вдмухування нейтрального газу. В другому етапі вдмухування нейтрального газу забезпечуються швидкісні характеристики газового потоку, що приводять до повного гальмування потоку шлаку в льотці. Початок другого етапу вдм ухування нейтрального газу суміщають з початком повороту конвертера у вертикальне вихідне положення. Припинення другого етапу подачі нейтрального газу відбувається після відтоку шлаку від випускного отвору. Відтік відбувається по внутрішній поверхні стінки на днище конвертера, що повною мірою забезпечується при досягненні конвертером вертикального вихідного положення. Корисна модель, що заявляється, може бути багаторазово відтворена у виробництві для відсічення шлаку, що попадає в ківш при випуску металу зі сталеплавильних агрегатів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
