Кінескоп directway і пристрої розгортки, фокусування і балансу білого кольору до нього

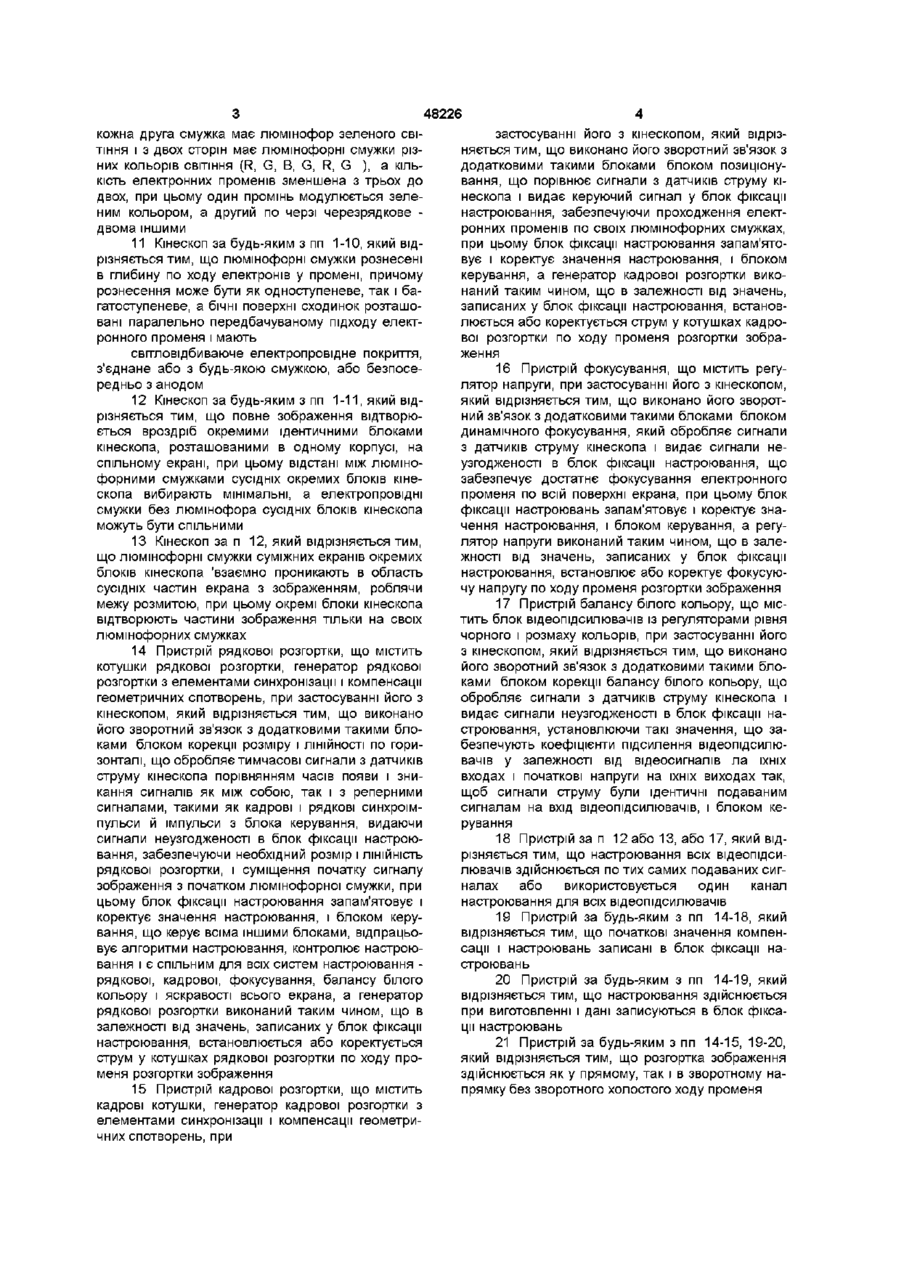

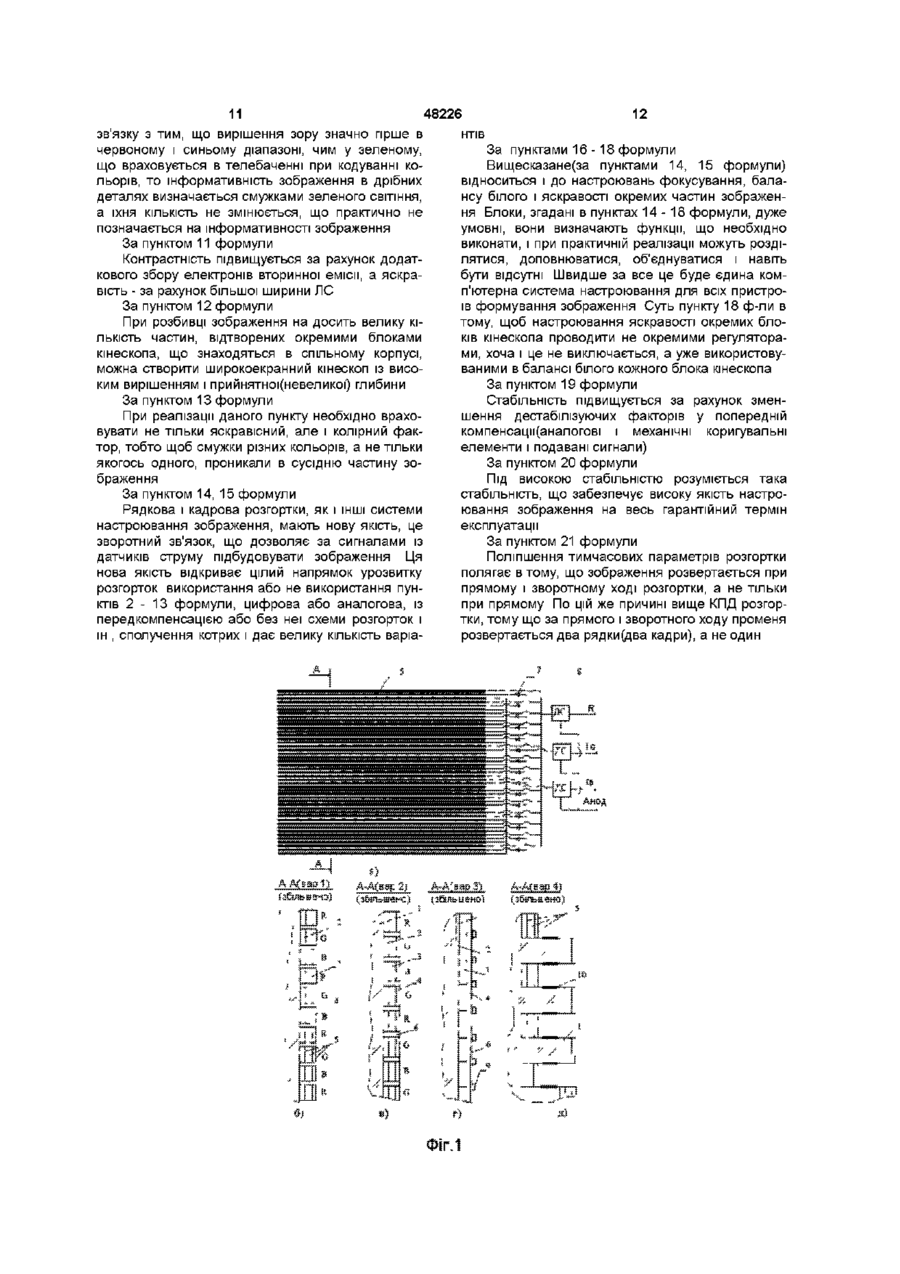

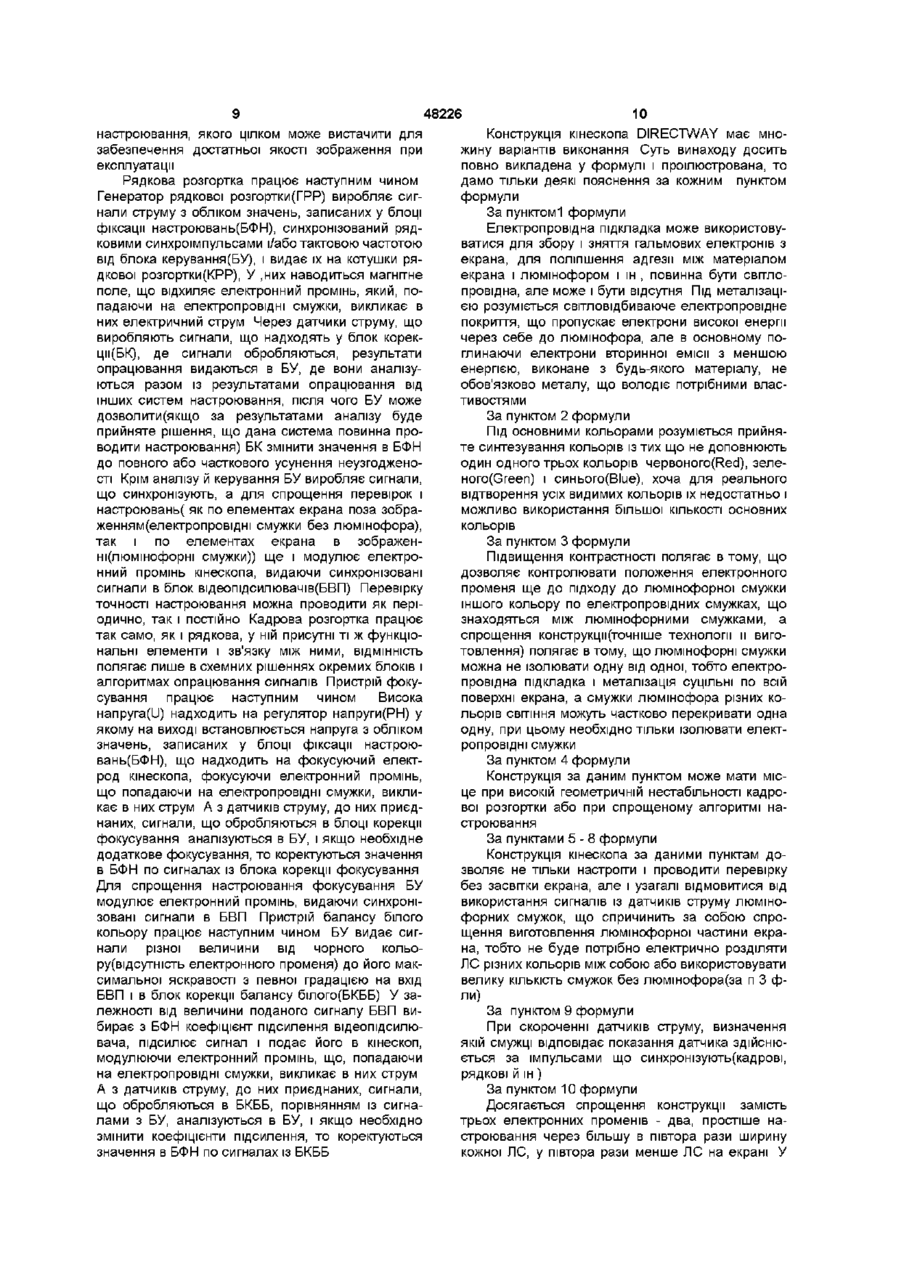

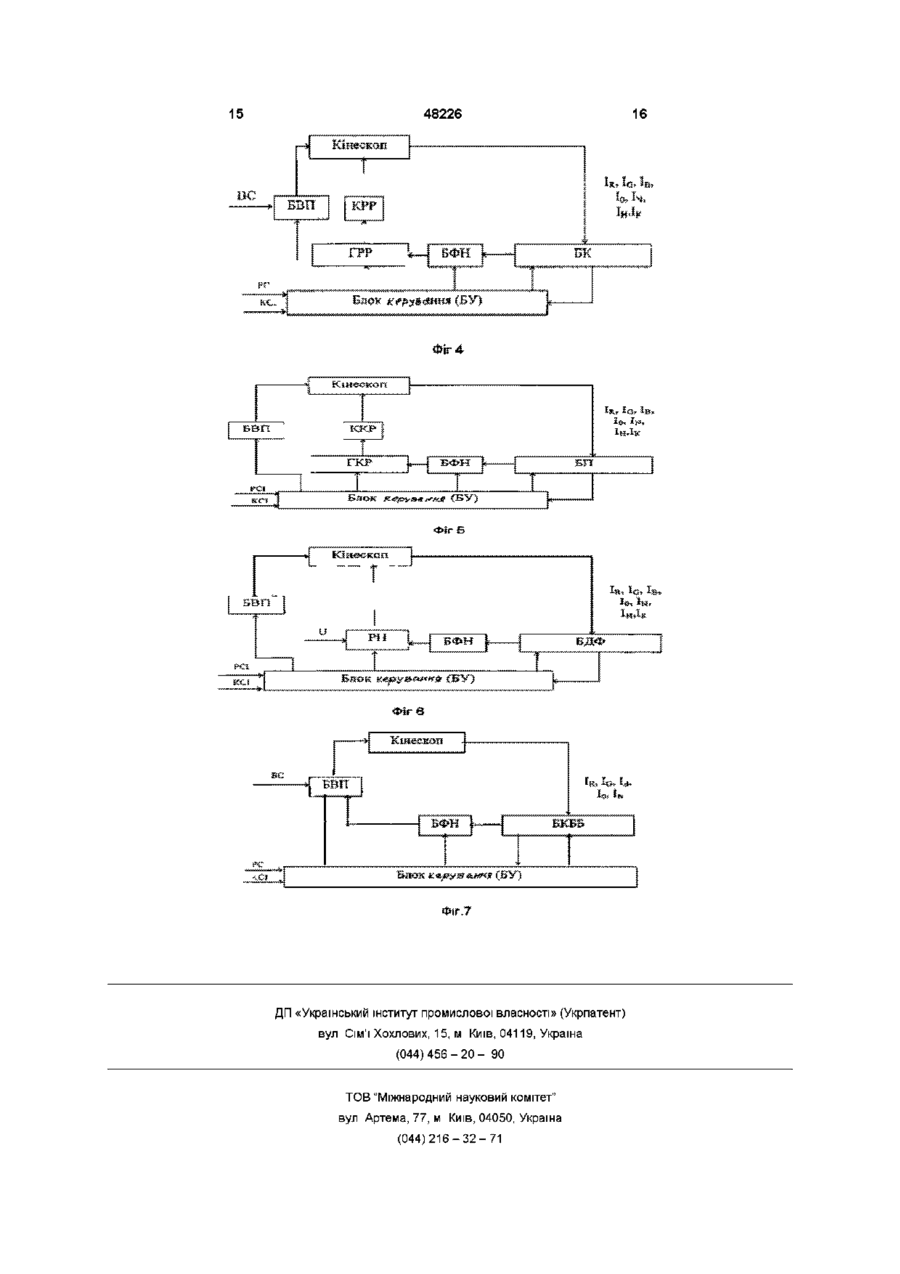

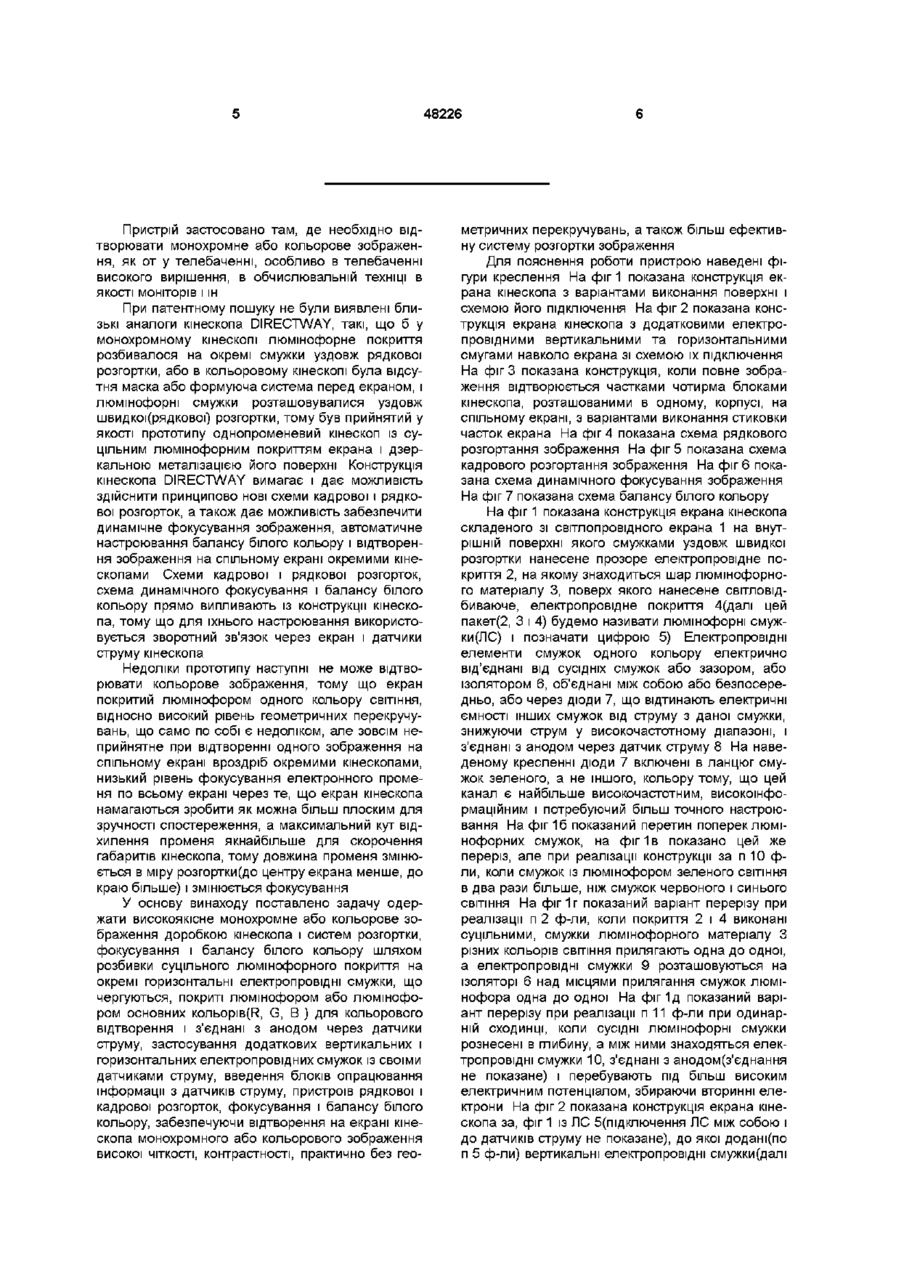

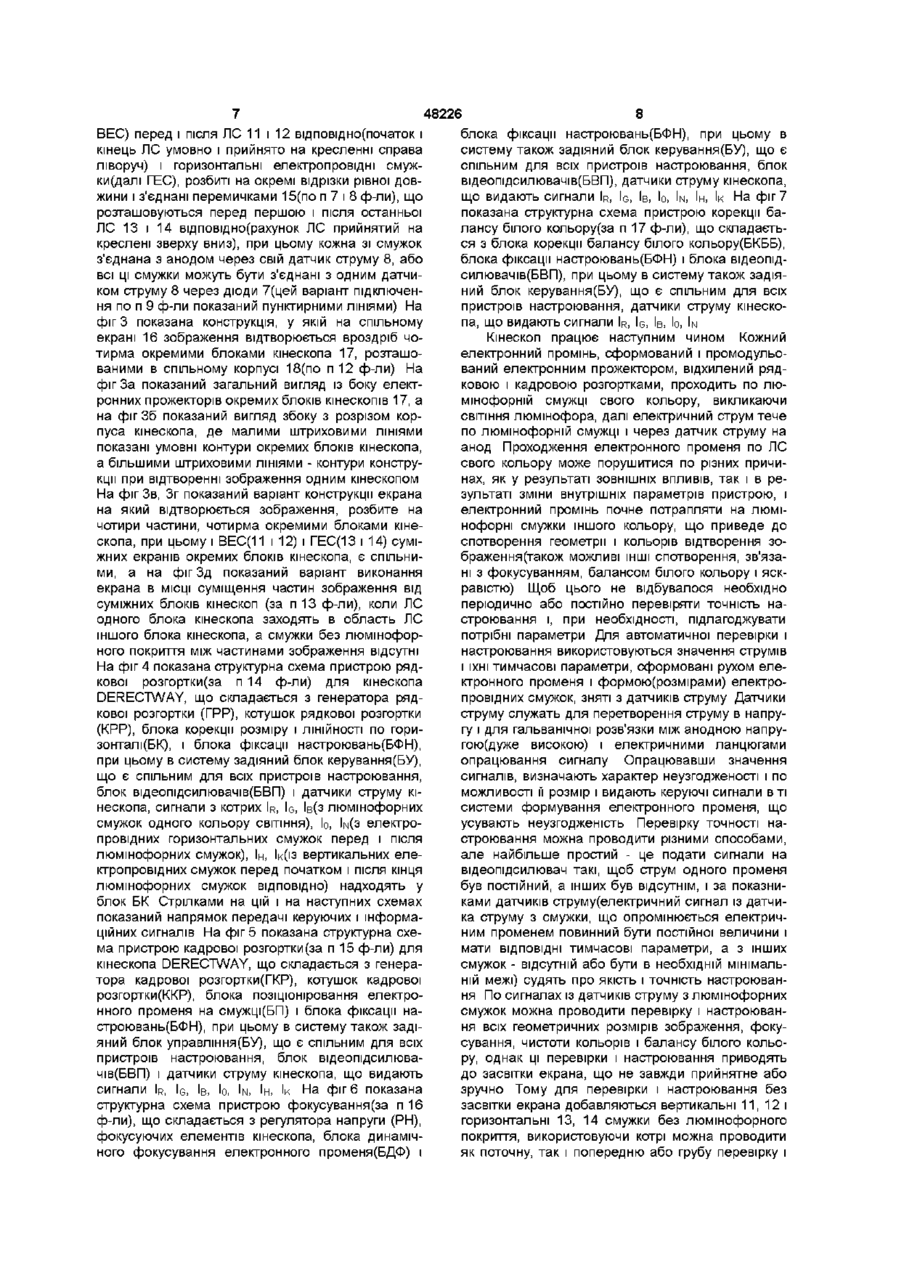

1 Кінескоп, що містить люмінесцентний металізований екран і електронний прожектор, який відрізняється тим, що поверхня екрана покрита горизонтальними уздовж рядкової розгортки смужками люмінофора з кроком, рівним кроку рядків зображення, смужки люмінофора виконані електропровідними або уздовж смужок розміщені електропровідні елементи, при цьому смужки люмінофора або електропровідні елементи уздовж них електричне ізольовані від сусідніх і від загальної металізації поверхні люмінофора і електричне з'єднані безпосередньо або з дюдною розв'язкою з кожною третьою смужкою і далі через датчик струму - з анодом 2 Кінескоп за п 1, який відрізняється тим, що смужки люмінофора виконані з люмінофора основних кольорів СВІТІННЯ (R, G, В), що чергуються між собою, при цьому крок між смужками одного кольору СВІТІННЯ дорівнює кроку рядків зображення, а електронний прожектор виконаний із трьома електронними променями, розташованими у вертикальній площині, що незалежно модулюються, або до електронного прожектора додані ще два електронних прожектори і всі три розташовані у вертикальній площині 3 Кінескоп за п 1 або 2, який відрізняється тим, що у зазорі між люмінофорними смужками або над ним розміщені електропровідні смужки, електричне ізольовані від них і від загальної металізації, і які з'єднані безпосередньо або через дюдну розв'язку з такими ж смужками, розташовани ми між люмінофорними смужками однакової пари кольорів СВІТІННЯ або з кожною другою, і підключені через датчики струму до анода, при цьому люмінофори! смужки підключені до анода або через датчики струму, або безпосередньо 4 Кінескоп за будь-яким з пп 1-3, який відрізняється тим, що електропровідні елементи кожної смужки кожного рядка від'єднані від інших рядків і з'єднані з анодом через свій датчик струму 5 Кінескоп за будь-яким з пп 1-4, який відрізняється тим, що до і після люмінофорних смужок по ходу променя рядкової розгортки розташовані вертикально електропровідні смужки без люмінофора, з'єднані через датчик струму з анодом 6 Кінескоп за п 5, який відрізняється тим, що вертикальні електропровідні смужки без люмінофора мають різну ширину в залежності від їх розташування відносно люмінофорної смужки певного кольору і/або проміжку між ними 7 Кінескоп за будь-яким з пп 1-6, який відрізняється тим, що перед першою і після останньої люмінофорних смужок розташовані електропровідні смужки без люмінофора, з'єднані через датчик струму з анодом 8 Кінескоп за будь-яким з пп 1-7, який відрізняється тим, що перед першою і після останньої смужок або замість горизонтальних смужок без люмінофора розташовані електропровідні смужки, при цьому кожна смужка розбита на окремі відрізки рівної довжини, що знаходяться один від одного на певній однаковій відстані, електричне з'єднані між собою в такий спосіб, що електронний промінь, проходячи між цими відрізками, викликає менші або більші струми в смужці, ніж при проходженні по відрізку, електропровідні смужки з'єднані через датчик струму з анодом 9 Кінескоп за будь-яким з пп 1-8, який відрізняється тим, що смужки, окремі з яких не перекриваються у часі і немає іншої необхідності їх розділяти, об'єднані між собою або безпосередньо, або через дюдну розв'язку, що усуває вплив електричних ємностей інших смужок на вимір струму, і підключені до одного датчика струму 10 Кінескоп за будь-яким з пп 2-9, який відрізняється тим, що чергування люмінофорних смужок по кольорах здійснюється таким чином, що q (О оо 48226 кожна друга смужка має люмінофор зеленого СВІТІННЯ І з двох сторін має люмінофорні смужки різних кольорів СВІТІННЯ (R, G, В, G, R, G ), а КІЛЬ КІСТЬ електронних променів зменшена з трьох до двох, при цьому один промінь модулюється зеленим кольором, а другий по черзі черезрядкове двома іншими 11 Кінескоп за будь-яким з пп 1-10, який відрізняється тим, що люмінофорні смужки рознесені в глибину по ходу електронів у промені, причому рознесення може бути як одноступеневе, так і багатоступеневе, а бічні поверхні сходинок розташовані паралельно передбачуваному підходу електронного променя і мають світловідбиваюче електропровідне покриття, з'єднане або з будь-якою смужкою, або безпосередньо з анодом 12 Кінескоп за будь-яким з пп 1-11, який відрізняється тим, що повне зображення відтворюється вроздріб окремими ідентичними блоками кінескопа, розташованими в одному корпусі, на спільному екрані, при цьому відстані між люмінофорними смужками сусідніх окремих блоків кінескопа вибирають мінімальні, а електропровідні смужки без люмінофора сусідніх блоків кінескопа можуть бути спільними 13 Кінескоп за п 12, який відрізняється тим, що люмінофорні смужки суміжних екранів окремих блоків кінескопа 'взаємно проникають в область сусідніх частин екрана з зображенням, роблячи межу розмитою, при цьому окремі блоки кінескопа відтворюють частини зображення тільки на своїх люмінофорних смужках 14 Пристрій рядкової розгортки, що містить котушки рядкової розгортки, генератор рядкової розгортки з елементами синхронізації і компенсації геометричних спотворень, при застосуванні його з кінескопом, який відрізняється тим, що виконано його зворотний зв'язок з додатковими такими блоками блоком корекції розміру і ЛІНІЙНОСТІ по горизонталі, що обробляє тимчасові сигнали з датчиків струму кінескопа порівнянням часів появи і зникання сигналів як між собою, так і з реперними сигналами, такими як кадрові і рядкові синхроімпульси й імпульси з блока керування, видаючи сигнали неузгодженості в блок фіксації настроювання, забезпечуючи необхідний розмір і ЛІНІЙНІСТЬ рядкової розгортки, і суміщення початку сигналу зображення з початком люмінофорної смужки, при цьому блок фіксації настроювання запам'ятовує і коректує значення настроювання, і блоком керування, що керує всіма іншими блоками, відпрацьовує алгоритми настроювання, контролює настроювання і є спільним для всіх систем настроювання рядкової, кадрової, фокусування, балансу білого кольору і яскравості всього екрана, а генератор рядкової розгортки виконаний таким чином, що в залежності від значень, записаних у блок фіксації настроювання, встановлюється або коректується струм у котушках рядкової розгортки по ходу променя розгортки зображення 15 Пристрій кадрової розгортки, що містить кадрові котушки, генератор кадрової розгортки з елементами синхронізації і компенсації геометричних спотворень, при застосуванні його з кінескопом, який відрізняється тим, що виконано його зворотний зв'язок з додатковими такими блоками блоком позиціонування, що порівнює сигнали з датчиків струму кінескопа і видає керуючий сигнал у блок фіксації настроювання, забезпечуючи проходження електронних променів по своїх люмінофорних смужках, при цьому блок фіксації настроювання запам'ятовує і коректує значення настроювання, і блоком керування, а генератор кадрової розгортки виконаний таким чином, що в залежності від значень, записаних у блок фіксації настроювання, встановлюється або коректується струм у котушках кадрової розгортки по ходу променя розгортки зображення 16 Пристрій фокусування, що містить регулятор напруги, при застосуванні його з кінескопом, який відрізняється тим, що виконано його зворотний зв'язок з додатковими такими блоками блоком динамічного фокусування, який обробляє сигнали з датчиків струму кінескопа і видає сигнали неузгодженості в блок фіксації настроювання, що забезпечує достатнє фокусування електронного променя по всій поверхні екрана, при цьому блок фіксації настроювань запам'ятовує і коректує значення настроювання, і блоком керування, а регулятор напруги виконаний таким чином, що в залежності від значень, записаних у блок фіксації настроювання, встановлює або коректує фокусуючу напругу по ходу променя розгортки зображення 17 Пристрій балансу білого кольору, що містить блок відеопідсилювачів із регуляторами рівня чорного і розмаху кольорів, при застосуванні його з кінескопом, який відрізняється тим, що виконано його зворотний зв'язок з додатковими такими блоками блоком корекції балансу білого кольору, що обробляє сигнали з датчиків струму кінескопа і видає сигнали неузгодженості в блок фіксації настроювання, установлюючи такі значення, що забезпечують коефіцієнти підсилення відеопідсилювачів у залежності від відеосигналів ла їхніх входах і початкові напруги на їхніх виходах так, щоб сигнали струму були ідентичні подаваним сигналам на вхід відеопідсилювачів, і блоком керування 18 Пристрій за п 12 або 13, або 17, який відрізняється тим, що настроювання всіх відеопідсилювачів здійснюється по тих самих подаваних сигналах або використовується один канал настроювання для всіх відеопідсилювачів 19 Пристрій за будь-яким з пп 14-18, який відрізняється тим, що початкові значення компенсації і настроювань записані в блок фіксації настроювань 20 Пристрій за будь-яким з пп 14-19, який відрізняється тим, що настроювання здійснюється при виготовленні і дані записуються в блок фіксації настроювань 21 Пристрій за будь-яким з пп 14-15, 19-20, який відрізняється тим, що розгортка зображення здійснюється як у прямому, так і в зворотному напрямку без зворотного холостого ходу променя 48226 Пристрій застосовано там, де необхідно відтворювати монохромне або кольорове зображення, як от у телебаченні, особливо в телебаченні високого вирішення, в обчислювальній техніці в якості моніторів і ін При патентному пошуку не були виявлені близькі аналоги кінескопа DIRECTWAY, такі, що б у монохромному кінескопі люмінофорне покриття розбивалося на окремі смужки уздовж рядкової розгортки, або в кольоровому кінескопі була відсутня маска або формуюча система перед екраном, і люмінофорні смужки розташовувалися уздовж швидкоі(рядковоі) розгортки, тому був прийнятий у якості прототипу однопроменевий кінескоп із суцільним люмінофорним покриттям екрана і дзеркальною металізацією його поверхні Конструкція кінескопа DIRECTWAY вимагає і дає можливість здійснити принципово нові схеми кадрової і рядкової розгорток, а також дає можливість забезпечити динамічне фокусування зображення, автоматичне настроювання балансу білого кольору і відтворення зображення на спільному екрані окремими кінескопами Схеми кадрової і рядкової розгорток, схема динамічного фокусування і балансу білого кольору прямо випливають із конструкції кінескопа, тому що для їхнього настроювання використовується зворотний зв'язок через екран і датчики струму кінескопа Недоліки прототипу наступні не може відтворювати кольорове зображення, тому що екран покритий люмінофором одного кольору СВІТІННЯ, відносно високий рівень геометричних перекручувань, що само по собі є недоліком, але зовсім неприйнятне при відтворенні одного зображення на спільному екрані вроздріб окремими кінескопами, низький рівень фокусування електронного променя по всьому екрані через те, що екран кінескопа намагаються зробити як можна більш плоским для зручності спостереження, а максимальний кут відхилення променя якнайбільше для скорочення габаритів кінескопа, тому довжина променя змінюється в міру розгортки(до центру екрана менше, до краю більше) і змінюється фокусування У основу винаходу поставлено задачу одержати високоякісне монохромне або кольорове зображення доробкою кінескопа і систем розгортки, фокусування і балансу білого кольору шляхом розбивки суцільного люмінофорного покриття на окремі горизонтальні електропровідні смужки, що чергуються, покриті люмінофором або люмінофором основних кольорів(Р, G, В ) для кольорового відтворення і з'єднані з анодом через датчики струму, застосування додаткових вертикальних і горизонтальних електропровідних смужок із своїми датчиками струму, введення блоків опрацювання інформації з датчиків струму, пристроїв рядкової і кадрової розгорток, фокусування і балансу білого кольору, забезпечуючи відтворення на екрані кінескопа монохромного або кольорового зображення високої ЧІТКОСТІ, контрастності, практично без гео метричних перекручувань, а також більш ефективну систему розгортки зображення Для пояснення роботи пристрою наведені фігури креслення На фіг 1 показана конструкція екрана кінескопа з варіантами виконання поверхні і схемою його підключення На фіг 2 показана конструкція екрана кінескопа з додатковими електропровідними вертикальними та горизонтальними смугами навколо екрана зі схемою їх підключення На фіг 3 показана конструкція, коли повне зображення відтворюється частками чотирма блоками кінескопа, розташованими в одному, корпусі, на спільному екрані, з варіантами виконання стиковки часток екрана На фіг 4 показана схема рядкового розгортання зображення На фіг 5 показана схема кадрового розгортання зображення На фіг 6 показана схема динамічного фокусування зображення На фіг 7 показана схема балансу білого кольору На фіг 1 показана конструкція екрана кінескопа складеного зі світлопровідного екрана 1 на внутрішній поверхні якого смужками уздовж швидкої розгортки нанесене прозоре електропровідне покриття 2, на якому знаходиться шар люмінофорного матеріалу 3, поверх якого нанесене СВІТЛОВІДбиваюче, електропровідне покриття 4(далі цей пакет(2, 3 і 4) будемо називати люмінофорні смужки(ЛС) і позначати цифрою 5) Електропровідні елементи смужок одного кольору електрично від'єднані від сусідніх смужок або зазором, або ізолятором 6, об'єднані між собою або безпосередньо, або через діоди 7, що відтинають електричні ємності інших смужок від струму з даної смужки, знижуючи струм у високочастотному діапазоні, і з'єднані з анодом через датчик струму 8 На наведеному кресленні діоди 7 включені в ланцюг смужок зеленого, а не іншого, кольору тому, що цей канал є найбільше високочастотним, високоінформаційним і потребуючий більш точного настроювання На фіг 16 показаний перетин поперек люмінофорних смужок, на фіг 1в показано цей же переріз, але при реалізації конструкції за п 10 фли, коли смужок із люмінофором зеленого СВІТІННЯ в два рази більше, ніж смужок червоного і синього СВІТІННЯ На фіг 1г показаний варіант перерізу при реалізації п 2 ф-ли, коли покриття 2 і 4 виконані суцільними, смужки люмінофорного матеріалу З різних кольорів СВІТІННЯ прилягають одна до одної, а електропровідні смужки 9 розташовуються на ізоляторі 6 над місцями прилягання смужок люмінофора одна до одної На фіг 1 д показаний варіант перерізу при реалізації п 11 ф-ли при одинарній сходинці, коли сусідні люмінофорні смужки рознесені в глибину, а між ними знаходяться електропровідні смужки 10, з'єднані з анодом(з'єднання не показане) і перебувають під більш високим електричним потенціалом, збираючи вторинні електрони На фіг 2 показана конструкція екрана кінескопа за, фіг 1 із ЛС 5(підключення ЛС між собою і до датчиків струму не показане), до якої додані(по п 5 ф-ли) вертикальні електропровідні смужки(далі 48226 8 ВЕС) перед і після ЛС 11 і 12 відповідно(початок і блока фіксації настроювань(БФН), при цьому в кінець ЛС умовно і прийнято на кресленні справа систему також задіяний блок керування(БУ), що є ліворуч) і горизонтальні електропровідні смужспільним для всіх пристроїв настроювання, блок ки(далі ГЕС), розбиті на окремі відрізки рівної доввідеопідсилювачів(БВП), датчики струму кінескопа, жини і з'єднані перемичками 15(по п 7 і 8 ф-ли), що що видають сигнали IR, IG, ІВ, ІО, IN, ІН, ІК На фіг 7 розташовуються перед першою і після останньої показана структурна схема пристрою корекції баЛС 13 і 14 відповідно(рахунок ЛС прийнятий на лансу білого кольору(за п 17 ф-ли), що складаєтькреслені зверху вниз), при цьому кожна зі смужок ся з блока корекції балансу білого кольору (Б КБ Б), з'єднана з анодом через свій датчик струму 8, або блока фіксації настроювань(БФН) і блока відеопідвсі ці смужки можуть бути з'єднані з одним датчисилювачів(БВП), при цьому в систему також задіяком струму 8 через діоди 7(цей варіант підключенний блок керування(БУ), що є спільним для всіх ня по п 9 ф-ли показаний пунктирними ЛІНІЯМИ) На пристроїв настроювання, датчики струму кінескофіг 3 показана конструкція, у якій на спільному па, що видають сигнали IR, IG, ІВ, ІО, IN екрані 16 зображення відтворюється вроздріб чоКінескоп працює наступним чином Кожний тирма окремими блоками кінескопа 17, розташоелектронний промінь, сформований і промодульованими в спільному корпусі 18(по п 12 ф-ли) На ваний електронним прожектором, відхилений рядфіг За показаний загальний вигляд із боку електковою і кадровою розгортками, проходить по люронних прожекторів окремих блоків кінескопів 17, а мінофорній смужці свого кольору, викликаючи на фіг 36 показаний вигляд збоку з розрізом корСВІТІННЯ люмінофора, далі електричний струм тече пуса кінескопа, де малими штриховими ЛІНІЯМИ по люмінофорній смужці і через датчик струму на показані умовні контури окремих блоків кінескопа, анод Проходження електронного променя по ЛС а більшими штриховими ЛІНІЯМИ - контури конструсвого кольору може порушитися по різних причикції при відтворенні зображення одним кінескопом нах, як у результаті ЗОВНІШНІХ ВПЛИВІВ, так і в реНа фігЗв, Зг показаний варіант конструкції екрана зультаті зміни внутрішніх параметрів пристрою, і на який відтворюється зображення, розбите на електронний промінь почне потрапляти на люмічотири частини, чотирма окремими блоками кіненофорні смужки іншого кольору, що приведе до скопа, при цьому і ВЕС(11 і 12) і ГЕС(13 і 14) суміспотворення геометрії і кольорів відтворення зожних екранів окремих блоків кінескопа, є спільнибраження(також можливі ІНШІ спотворення, зв'язами, а на фіг Зд показаний варіант виконання ні з фокусуванням, балансом білого кольору і яскекрана в МІСЦІ суміщення частин зображення від равістю) Щоб цього не відбувалося необхідно суміжних блоків кінескоп (за п 13 ф-ли), коли ЛС періодично або постійно перевіряти точність наодного блока кінескопа заходять в область ЛС строювання і, при необхідності, підлагоджувати іншого блока кінескопа, а смужки без люмінофорпотрібні параметри Для автоматичної перевірки і ного покриття між частинами зображення відсутні настроювання використовуються значення струмів На фіг 4 показана структурна схема пристрою ряді їхні тимчасові параметри, сформовані рухом елекової розгортки(за п 14 ф-ли) для кінескопа ктронного променя і формою(розмірами) електроDERECTWAY, що складається з генератора рядпровідних смужок, зняті з датчиків струму Датчики кової розгортки (ГРР), котушок рядкової розгортки струму служать для перетворення струму в напру(КРР), блока корекції розміру і ЛІНІЙНОСТІ ПО горигу і для гальванічної розв'язки між анодною напрузонталі(БК), і блока фіксації настроювань(БФН), гою(дуже високою) і електричними ланцюгами при цьому в систему задіяний блок керування(БУ), опрацювання сигналу Опрацювавши значення що є спільним для всіх пристроїв настроювання, сигналів, визначають характер неузгодженості і по блок відеопідсилювачів(БВП) і датчики струму кіможливості її розмір і видають керуючі сигнали в ті нескопа, сигнали з котрих IR, IG, ІВ(З люмінофорних системи формування електронного променя, що смужок одного кольору СВІТІННЯ), ІО, IN(3 електроусувають неузгодженість Перевірку точності напровідних горизонтальних смужок перед і після строювання можна проводити різними способами, люмінофорних смужок), Ін, Ік(із вертикальних елеале найбільше простий - це подати сигнали на ктропровідних смужок перед початком і після кінця відеопідсилювач такі, щоб струм одного променя люмінофорних смужок ВІДПОВІДНО) надходять у був постійний, а інших був відсутнім, і за показниблок БК Стрілками на цій і на наступних схемах ками датчиків струму(електричний сигнал із датчипоказаний напрямок передачі керуючих і інформака струму з смужки, що опромінюється електричційних сигналів На фіг 5 показана структурна схеним променем повинний бути постійної величини і ма пристрою кадрової розгортки(за п 15 ф-ли) для мати ВІДПОВІДНІ тимчасові параметри, а з інших кінескопа DERECTWAY, що складається з генерасмужок - відсутній або бути в необхідній мінімальтора кадрової розгортки(ГКР), котушок кадрової ній межі) судять про якість і точність настроюванрозгортки(ККР), блока позіцюніровання електроня По сигналах із датчиків струму з люмінофорних нного променя на смужці(БП) і блока фіксації насмужок можна проводити перевірку і настроюванстроювань(БФН), при цьому в систему також задіня всіх геометричних розмірів зображення, фокуяний блок управлшня(БУ), що є спільним для всіх сування, чистоти кольорів і балансу білого кольопристроїв настроювання, блок відеопідсилювару, однак ці перевірки і настроювання приводять чів(БВП) і датчики струму кінескопа, що видають до засвітки екрана, що не завжди прийнятне або сигнали IR, IG, ІВ, ІО, IN, ІН, ІК На фіг 6 показана зручно Тому для перевірки і настроювання без структурна схема пристрою фокусування (за п 16 засвітки екрана добавляються вертикальні 11, 12 і ф-ли), що складається з регулятора напруги (РН), горизонтальні 13, 14 смужки без люмінофорного фокусуючих елементів кінескопа, блока динамічпокриття, використовуючи котрі можна проводити ного фокусування електронного променя(БДФ) і як поточну, так і попередню або грубу перевірку і 48226 настроювання, якого цілком може вистачити для забезпечення достатньої якості зображення при експлуатації Рядкова розгортка працює наступним чином Генератор рядкової розгортки(ГРР) виробляє сигнали струму з обліком значень, записаних у блоці фіксації настроювань(БФН), синхронізований рядковими синхроімпульсами і/або тактовою частотою від блока керування(БУ), і видає їх на котушки рядкової розгортки(КРР), У ,них наводиться магнітне поле, що відхиляє електронний промінь, який, попадаючи на електропровідні смужки, викликає в них електричний струм Через датчики струму, що виробляють сигнали, що надходять у блок корекцм(БК), де сигнали обробляються, результати опрацювання видаються в БУ, де вони аналізуються разом із результатами опрацювання від інших систем настроювання, після чого БУ може дозволити(якщо за результатами аналізу буде прийняте рішення, що дана система повинна проводити настроювання) БК змінити значення в БФН до повного або часткового усунення неузгодженості Крім аналізу й керування БУ виробляє сигнали, що синхронізують, а для спрощення перевірок і настроювань( як по елементах екрана поза зображенням(електропровідні смужки без люмінофора), так і по елементах екрана в зображенні(люмшофорні смужки)) ще і модулює електронний промінь кінескопа, видаючи синхронізовані сигнали в блок відеопідсилювачів(БВП) Перевірку точності настроювання можна проводити як періодично, так і постійно Кадрова розгортка працює так само, як і рядкова, у ній присутні ті ж функціональні елементи і зв'язку між ними, ВІДМІННІСТЬ полягає лише в схемних рішеннях окремих блоків і алгоритмах опрацювання сигналів Пристрій фокусування працює наступним чином Висока напруга(ІІ) надходить на регулятор напруги(РН) у якому на виході встановлюється напруга з обліком значень, записаних у блоці фіксації настроювань(БФН), що надходить на фокусуючий електрод кінескопа, фокусуючи електронний промінь, що попадаючи на електропровідні смужки, викликає в них струм А з датчиків струму, до них приєднаних, сигнали, що обробляються в блоці корекції фокусування аналізуються в БУ, і якщо необхідне додаткове фокусування, то коректуються значення в БФН по сигналах із блока корекції фокусування Для спрощення настроювання фокусування БУ модулює електронний промінь, видаючи синхронізовані сигнали в БВП Пристрій балансу білого кольору працює наступним чином БУ видає сигнали різної величини від чорного кольору (в ід сутність електронного променя) до його максимальної яскравості з певної градацією на вхід БВП і в блок корекції балансу білого(БКББ) У залежності від величини поданого сигналу БВП вибирає з БФН коефіцієнт підсилення відеопідсилювача, підсилює сигнал і подає його в кінескоп, модулюючи електронний промінь, що, попадаючи на електропровідні смужки, викликає в них струм А з датчиків струму, до них приєднаних, сигнали, що обробляються в БКББ, порівнянням із сигналами з БУ, аналізуються в БУ, і якщо необхідно змінити коефіцієнти підсилення, то коректуються значення в БФН по сигналах із БКББ 10 Конструкція кінескопа DIRECTWAY має множину варіантів виконання Суть винаходу досить повно викладена у формулі і проілюстрована, то дамо тільки деякі пояснення за кожним пунктом формули За пунктомі формули Електропровідна підкладка може використовуватися для збору і зняття гальмових електронів з екрана, для поліпшення адгезії між матеріалом екрана і люмінофором і ш , повинна бути світлопровідна, але може і бути відсутня Під металізацією розуміється світловідбиваюче електропровідне покриття, що пропускає електрони високої енергії через себе до люмінофора, але в основному поглинаючи електрони вторинної емісії з меншою енергією, виконане з будь-якого матеріалу, не обов'язково металу, що володіє потрібними властивостями За пунктом 2 формули Під ОСНОВНИМИ кольорами розуміється прийняте синтезування кольорів із тих що не доповнюють один одного трьох кольорів 4epBOHoro(Red), зелеHoro(Green) і синього(ВІие), хоча для реального відтворення усіх видимих кольорів їх недостатньо і можливо використання більшої КІЛЬКОСТІ ОСНОВНИХ кольорів За пунктом 3 формули Підвищення контрастності полягає в тому, що дозволяє контролювати положення електронного променя ще до підходу до люмінофорної смужки іншого кольору по електропровідних смужках, що знаходяться між люмінофорними смужками, а спрощення конструкцм(точніше технології и виготовлення) полягає втому, що люмінофорні смужки можна не ізолювати одну від одної, тобто електропровідна підкладка і металізація суцільні по всій поверхні екрана, а смужки люмінофора різних кольорів СВІТІННЯ можуть частково перекривати одна одну, при цьому необхідно тільки ізолювати електропровідні смужки За пунктом 4 формули Конструкція за даним пунктом може мати місце при високій геометричній нестабільності кадрової розгортки або при спрощеному алгоритмі настроювання За пунктами 5 - 8 формули Конструкція кінескопа за даними пунктам дозволяє не тільки настроїти і проводити перевірку без засвітки екрана, але і узагалі відмовитися від використання сигналів із датчиків струму люмінофорних смужок, що спричинить за собою спрощення виготовлення люмінофорної частини екрана, тобто не буде потрібно електрично розділяти ЛС різних кольорів між собою або використовувати велику КІЛЬКІСТЬ смужок без люмшофора(за п 3 фли) За пунктом 9 формули При скороченні датчиків струму, визначення якій смужці відповідає показання датчика здійснюється за імпульсами що синхронізують(кадрові, рядкові й ін) За пунктом 10 формули Досягається спрощення конструкції замість трьох електронних променів - два, простіше настроювання через більшу в півтора рази ширину кожної ЛС, у півтора рази менше ЛС на екрані У 11 48226 12 звязку з тим, що вирішення зору значно гірше в нтів червоному і синьому діапазоні, чим у зеленому, За пунктами 16 -18 формули що враховується в телебаченні при кодуванні коВищесказане(за пунктами 14, 15 формули) льорів, то інформативність зображення в дрібних відноситься і до настроювань фокусування, баладеталях визначається смужками зеленого СВІТІННЯ, нсу білого і яскравості окремих частин зображена їхня КІЛЬКІСТЬ не змінюється, що практично не ня Блоки, згадані в пунктах 14-18 формули, дуже позначається на інформативності зображення умовні, вони визначають функції, що необхідно За пунктом 11 формули виконати, і при практичній реалізації можуть роздіКонтрастність підвищується за рахунок додатлятися, доповнюватися, об'єднуватися і навіть кового збору електронів вторинної емісії, а яскрабути відсутні Швидше за все це буде єдина комвість - за рахунок більшої ширини ЛС п'ютерна система настроювання для всіх пристроїв формування зображення Суть пункту 18 ф-ли в За пунктом 12 формули тому, щоб настроювання яскравості окремих блоПри розбивці зображення на досить велику КІків кінескопа проводити не окремими регулятораЛЬКІСТЬ частин, відтворених окремими блоками ми, хоча і це не виключається, а уже використовукінескопа, що знаходяться в спільному корпусі, ваними в балансі білого кожного блока кінескопа можна створити широкоекранний кінескоп із високим вирішенням і прийнятноі(невеликоі) глибини За пунктом 19 формули За пунктом 13 формули Стабільність підвищується за рахунок зменшення дестабілізуючих факторів у попередній При реалізації даного пункту необхідно врахокомпенсацм(аналогові і механічні коригувальні вувати не тільки яскравісний, але і колірний факелементи і подавані сигнали) тор, тобто щоб смужки різних кольорів, а не тільки якогось одного, проникали в сусідню частину зоЗа пунктом 20 формули браження Під ВИСОКОЮ стабільністю розуміється така За пунктом 14, 15 формули стабільність, що забезпечує високу якість настроювання зображення на весь гарантійний термін Рядкова і кадрова розгортки, як і ІНШІ системи експлуатації настроювання зображення, мають нову якість, це зворотний зв'язок, що дозволяє за сигналами із За пунктом 21 формули датчиків струму підбудовувати зображення Ця Поліпшення тимчасових параметрів розгортки нова якість відкриває цілий напрямок урозвитку полягає втому, що зображення розвертається при розгорток використання або не використання пунпрямому і зворотному ході розгортки, а не тільки ктів 2 - 1 3 формули, цифрова або аналогова, із при прямому По цій же причині вище КПД розгорпередкомпенсацією або без неї схеми розгорток і тки, тому що за прямого і зворотного ходу променя ш , сполучення котрих і дає велику КІЛЬКІСТЬ варіарозвертається два рядки(два кадри), а не один C D C M C M C O 15 48226 Фіг В ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
