З’єднувальна перемичка для використання із розпилювачем для рідин

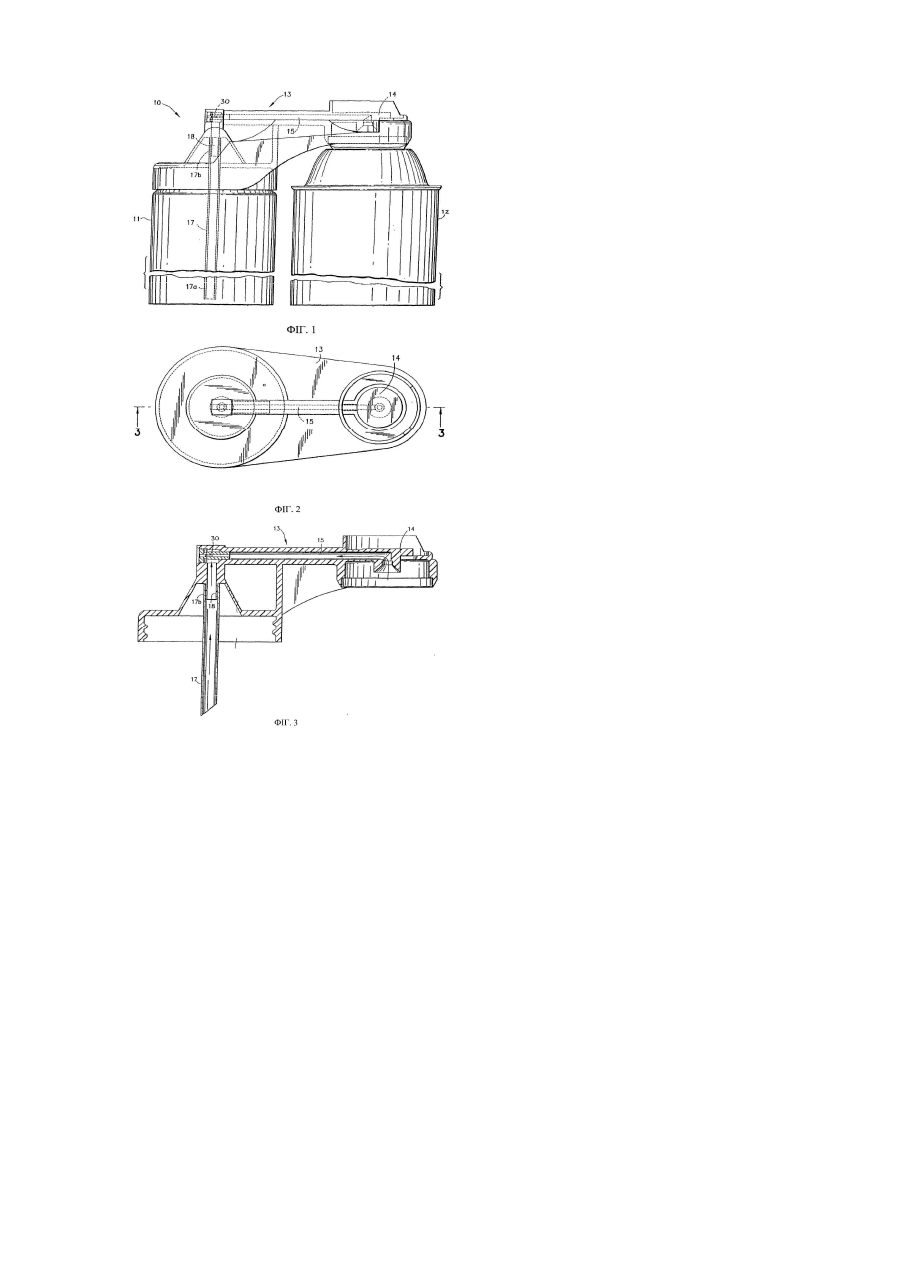

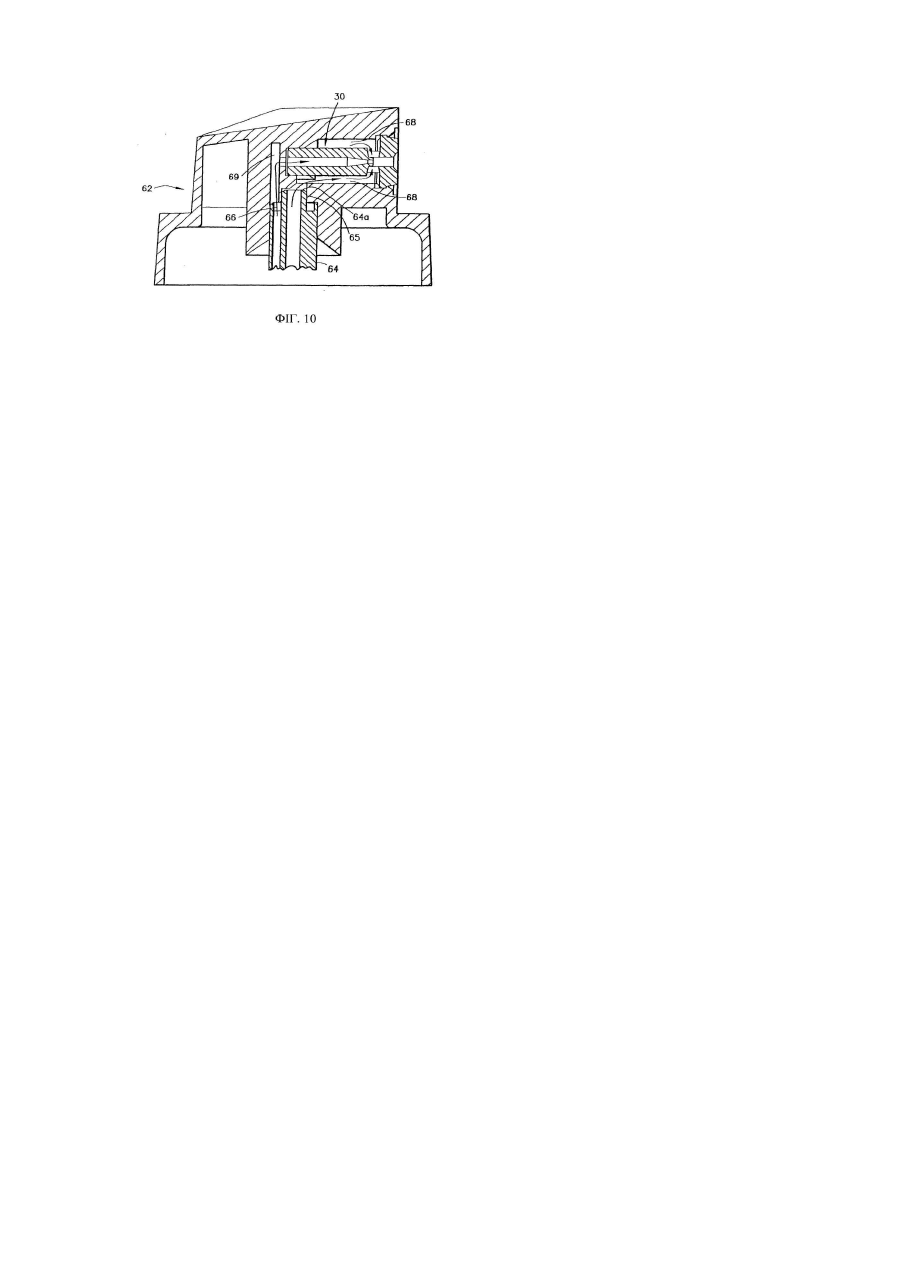

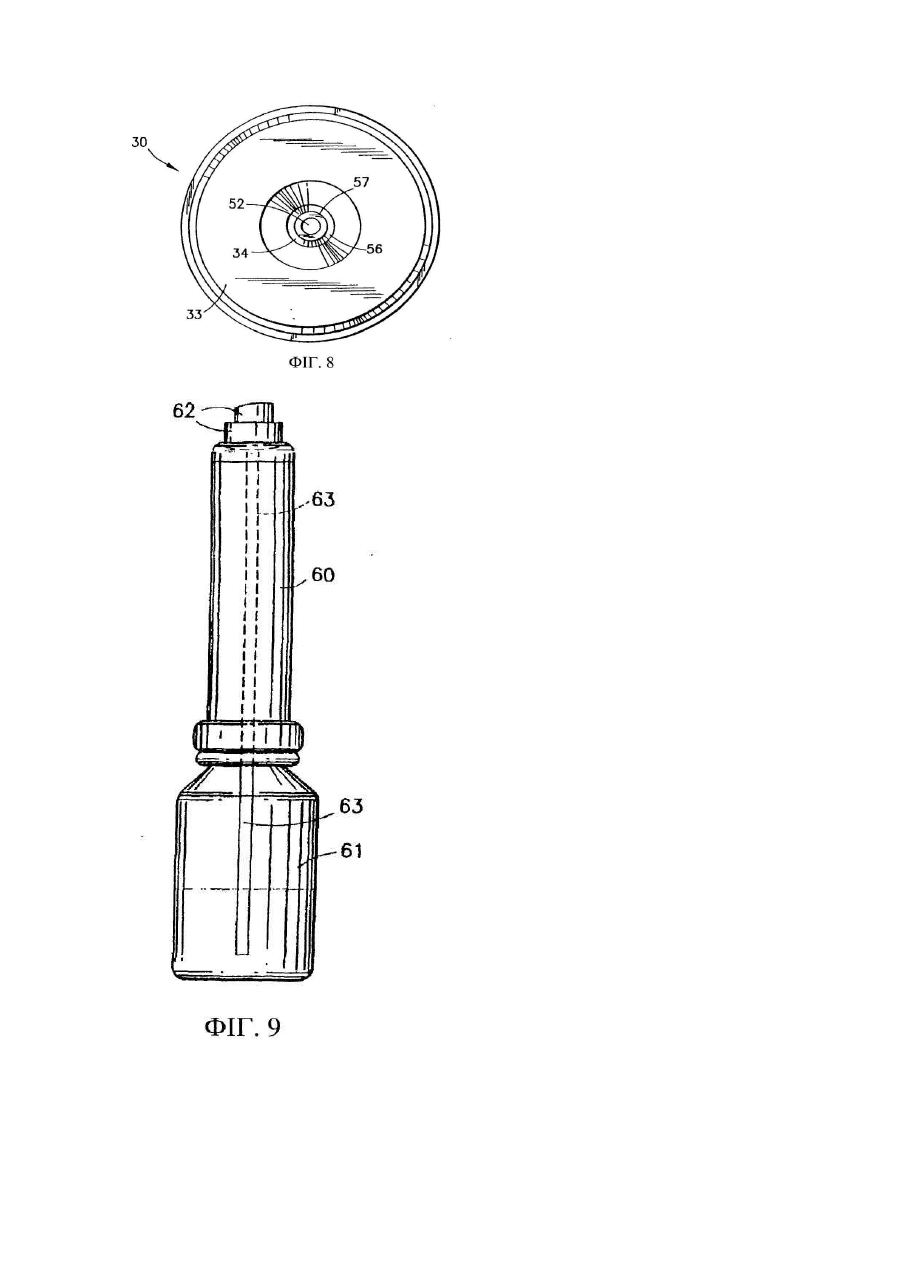

1. З'єднувальна перемичка для використання з розпилювачем для рідин, що з'єднує контейнер для рідкого продукту, що розпилюється, і контейнер з клапаном, що містить пропелент, розміщений в розпилювачі, який відрізняється тим, що з'єднувальна перемичка має перші засоби біля її першого кінця для кріплення до контейнера з пропелентом і другі засоби біля її другого кінця для кріплення до контейнера для продукту і внутрішній канал, по якому від її першого кінця до другого кінця проходить пропелент, коли приводиться в дію контейнер з клапаном і пропелентом, отвір перемички, що виходить у внутрішній простір перемички, суміжний з її другим кінцем, через який рідкий продукт проходить в перемичку з контейнера для продукту, причому в отворі перемички біля її другого кінця всередині неї розташована соплова вставка, яка має задню частину, проміжну частину і передню частину, при цьому задня частина соплової вставки містить канал, що сполучається з внутрішнім каналом перемички, проміжна частина містить трубку Вентурі з вихідним отвором, з якого виходить пропелент, при цьому суміжно з трубкою Вентурі по суті упоперек подовжньої осі соплової вставки розташовані щонайменше два продуктових канали, а передня частина соплової вставки містить розширювальну камеру, діаметр вхідного отвору якої значно більший від діаметра вихідного отвору трубки Вентурі, при цьому довжина розширювальної камери є достатньою, щоб по суті підтримувати вакуум, який створюється за допомогою вихідного отвору трубки Вентурі біля поперечних продуктових каналів, внутрішній простір перемички, розміщений навколо проміжної частини соплової вставки, сполучається з отвором для продукту, що виходить в перемичку, і з щонайменше двома поперечними продуктовими каналами, які проходять подовжньо в передньому напрямі трубки Вентурі і у задньому напрямі від неї так, щоб перекрити його зовні, вихідний отвір трубки Вентурі оточений зовнішньою конічною поверхнею, що має менший діаметр у передньому напрямі і більший діаметр у задньому напрямі, при цьому менший діаметр конічної поверхні менший від діаметра вхідного отвору розширювальної камери, поперечні продуктові канали мають задні поверхні, які проходять до більшого діаметра конічної поверхні, при цьому задні поверхні поперечних продуктових каналів і конічна поверхня, яка оточує вихідний отвір трубки Вентурі, виконані без гострих виступних кромок для забезпечення рівномірного проходження продукту вздовж них, причому вихідний отвір трубки Вентурі знаходиться на відстані у подовжньому напрямі від вхідного отвору в розширювальну камеру так, щоб периферія конуса пропеленту, що виходить з вихідного отвору трубки Вентурі, залишалася по суті рівною або меншою від периферії розширювальної камери до входу конуса пропеленту в цю камеру.

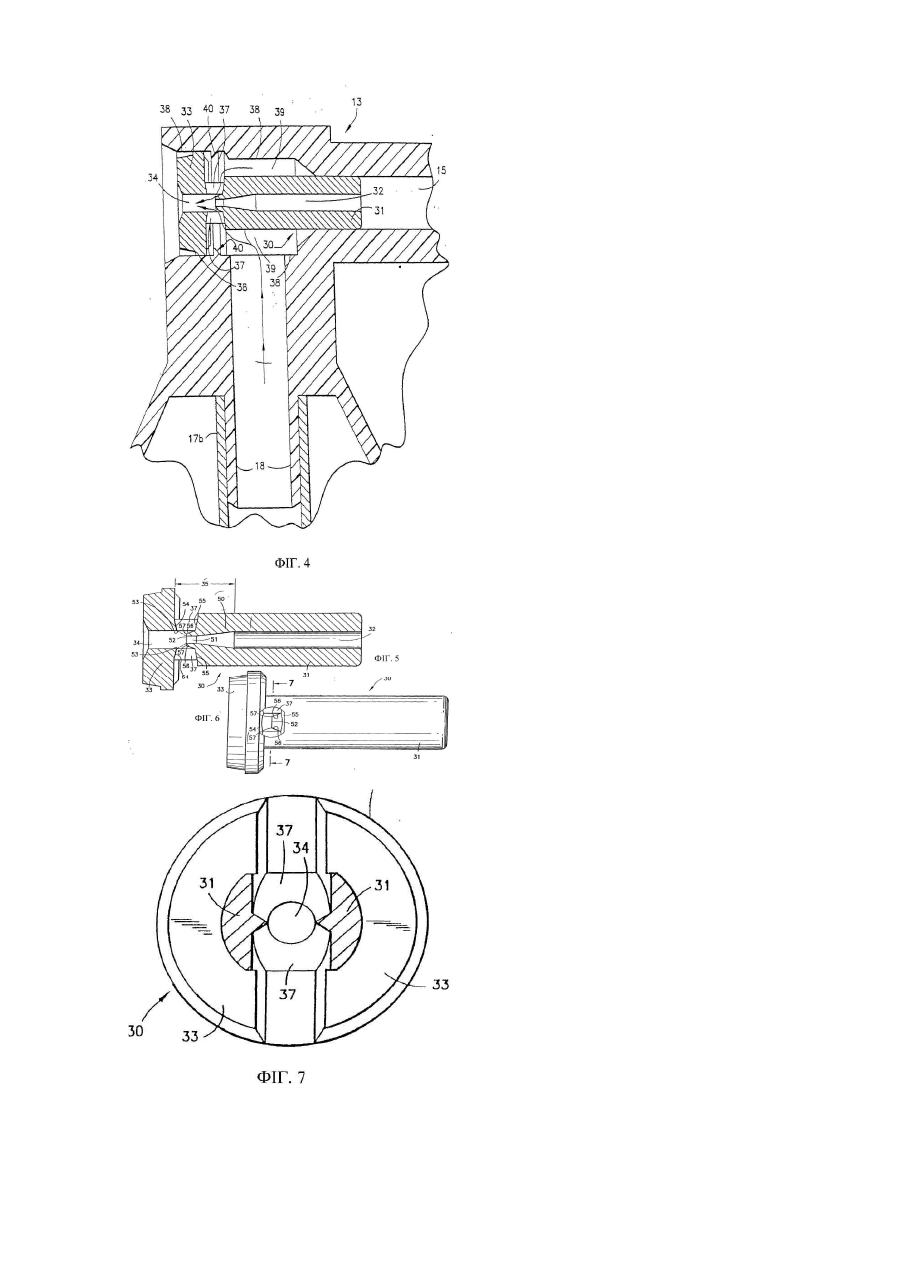

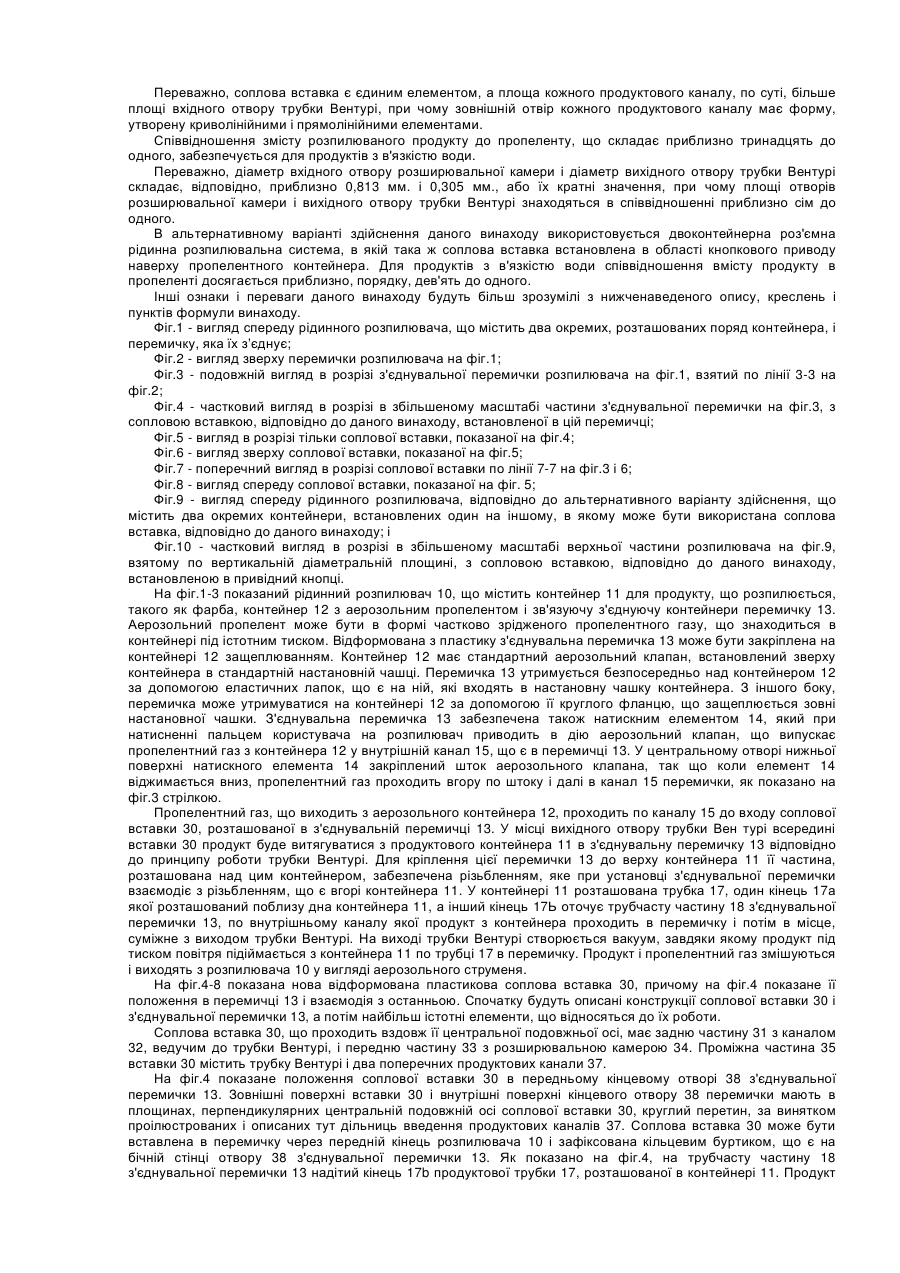

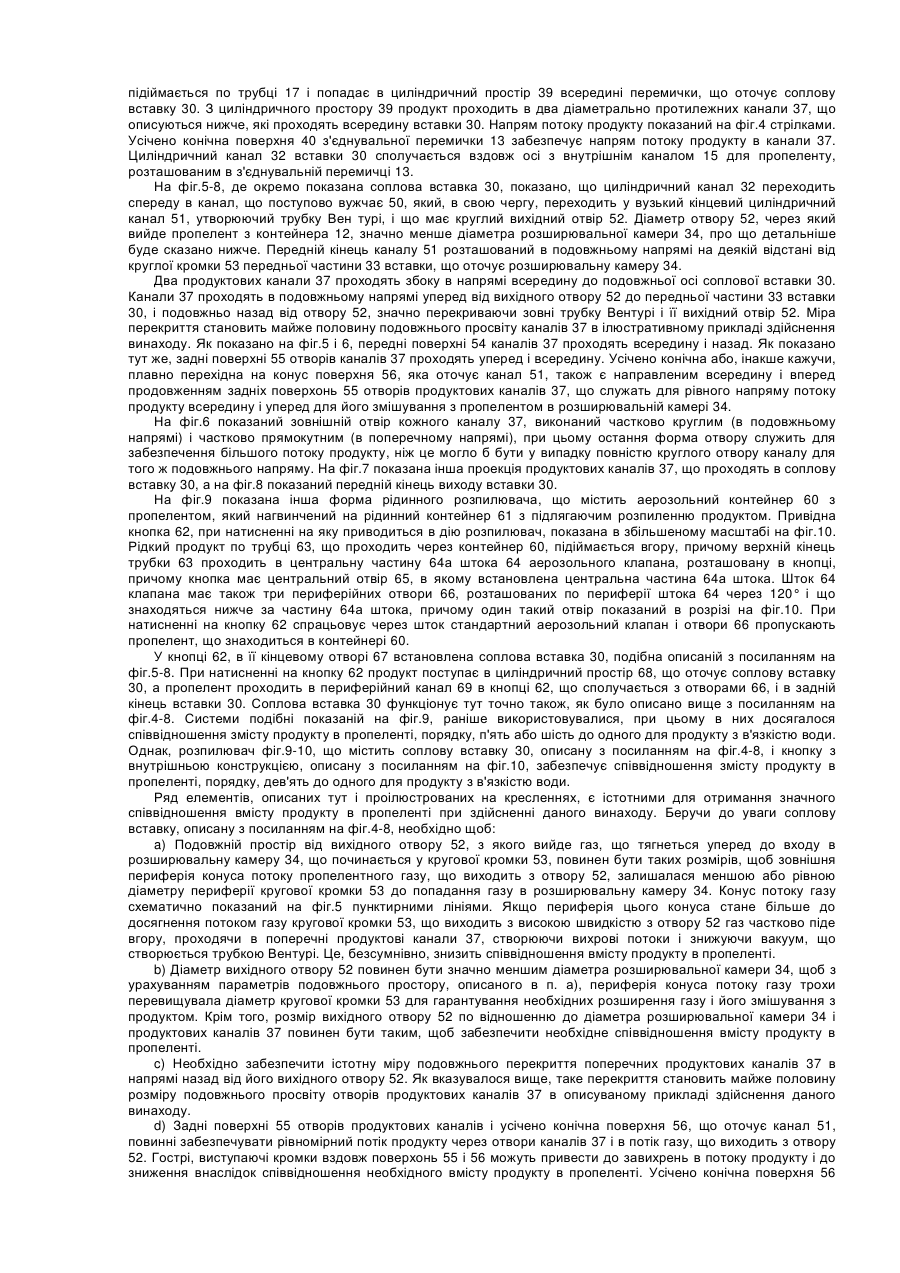

2. Перемичка за п. 1, яка відрізняється тим, що поперечні продуктові канали 37 соплової вставки, розташованої всередині отвору з'єднувальної перемички біля її другого кінця, перекривають у подовжньому напрямі трубку Вентурі майже на половину подовжнього розміру цих каналів.

3. Перемичка за п. 1, яка відрізняється тим, що зовнішня конічна поверхня, яка оточує вихідний отвір трубки Вентурі, являє собою зрізану конічну поверхню.

4. Перемичка за п.1, яка відрізняється тим, що соплова вставка є єдиним елементом.

5. Перемичка за п. 1, яка відрізняється тим, що площа кожного поперечного продуктового каналу 37 по суті більша від площі вихідного отвору трубки Вентурі.

6. Перемичка за п. 1, яка відрізняється тим, що співвідношення вмісту продукту, що розпилюється, до вмісту пропеленту, яке становить приблизно тринадцять до одного, забезпечується для продуктів з в'язкістю води.

7. Перемичка за п. 1, яка відрізняється тим, що зовнішній отвір кожного продуктового каналу має форму, утворену криволінійними і прямолінійними елементами.

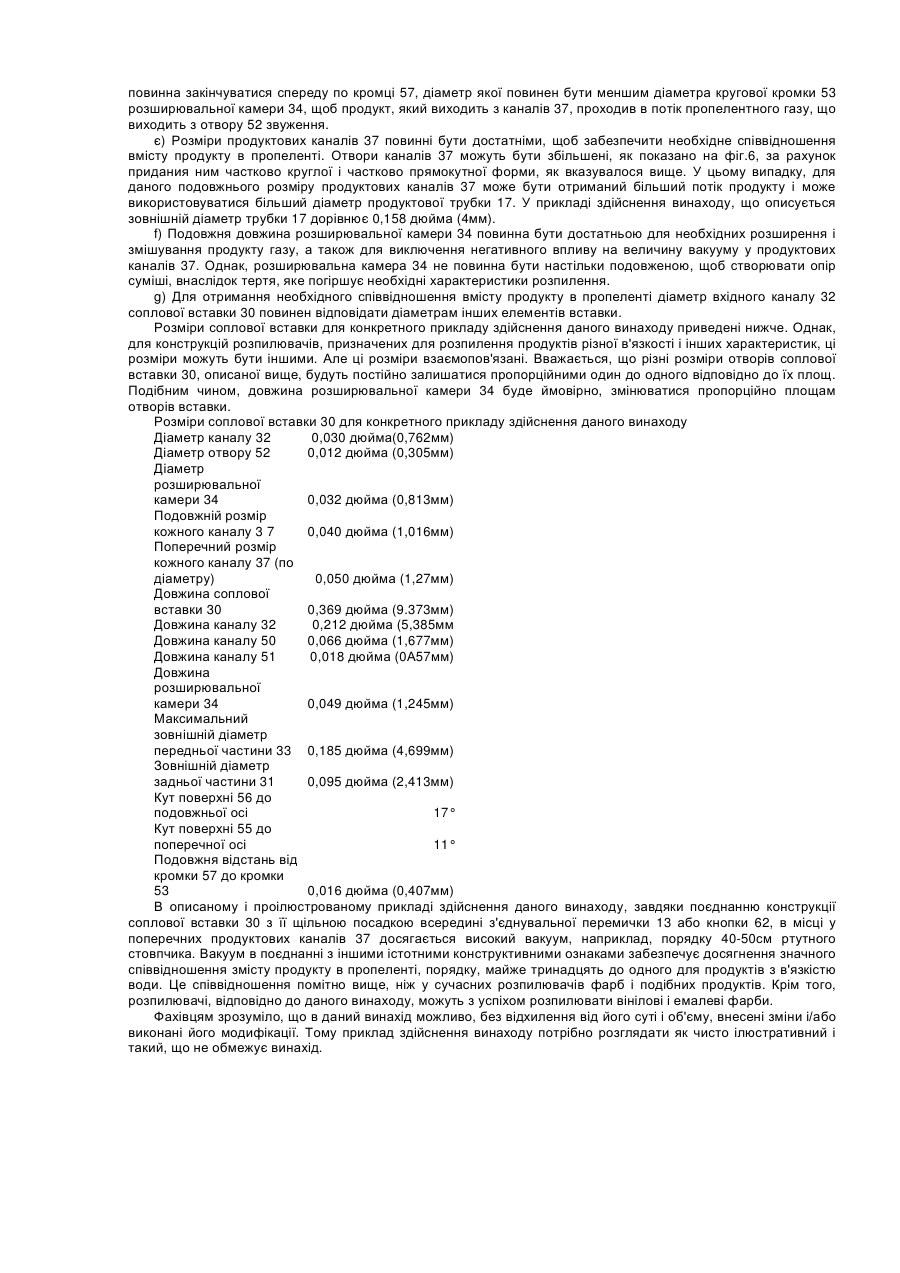

8. Перемичка за п. 1, яка відрізняється тим, що діаметр вхідного отвору розширювальної камери і діаметр вихідного отвору трубки Вентурі становлять, відповідно, приблизно 0,032 дюйма (0,813 мм) і 0,012 дюйма (0,305 мм) або кратні їм значення, причому площі вхідного отвору розширювальної камери і вихідного отвору трубки Вентурі знаходяться в співвідношенні приблизно сім до одного.
