Спосіб експрес-оцінки метрологічних характеристик вузла обліку газу за місцем експлуатації

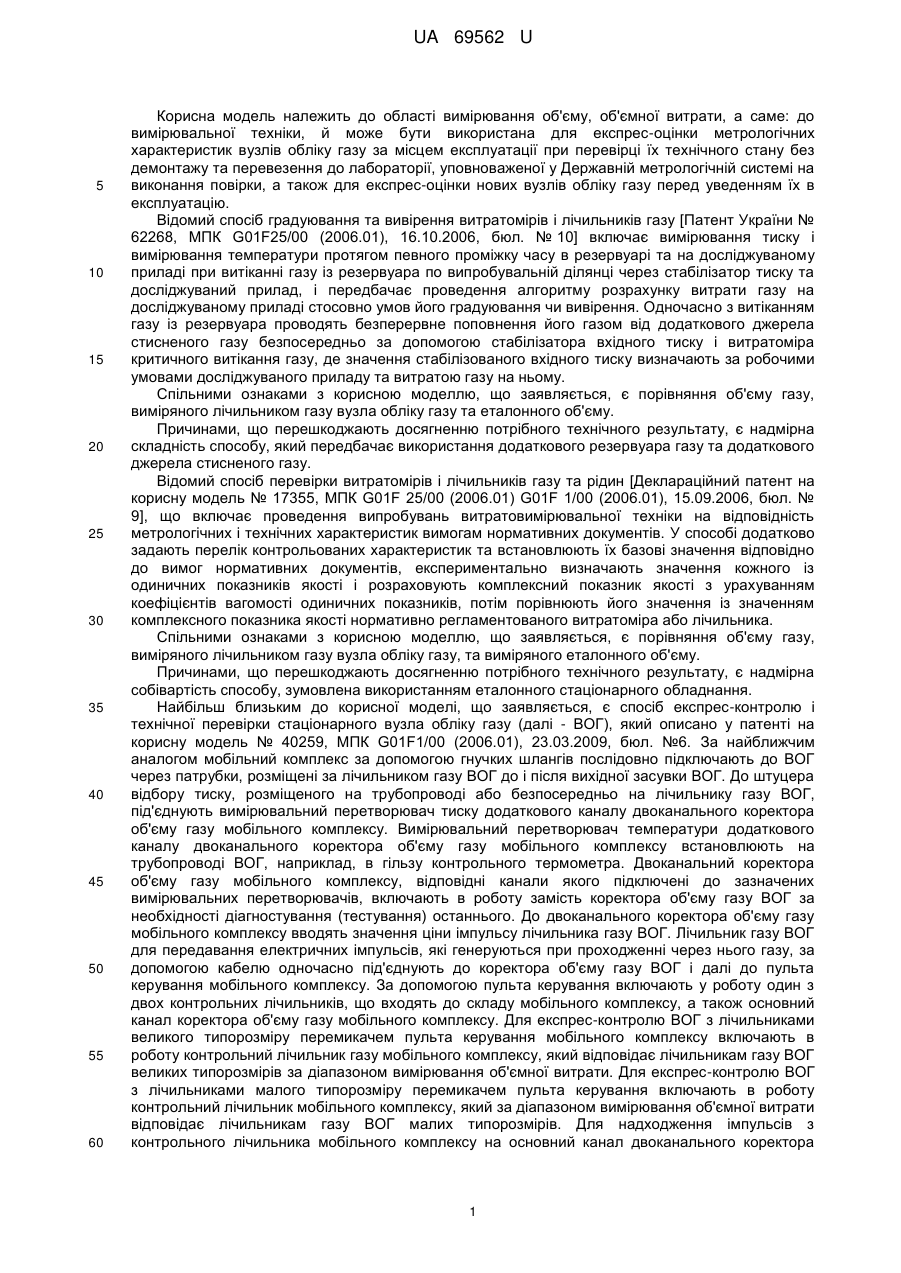

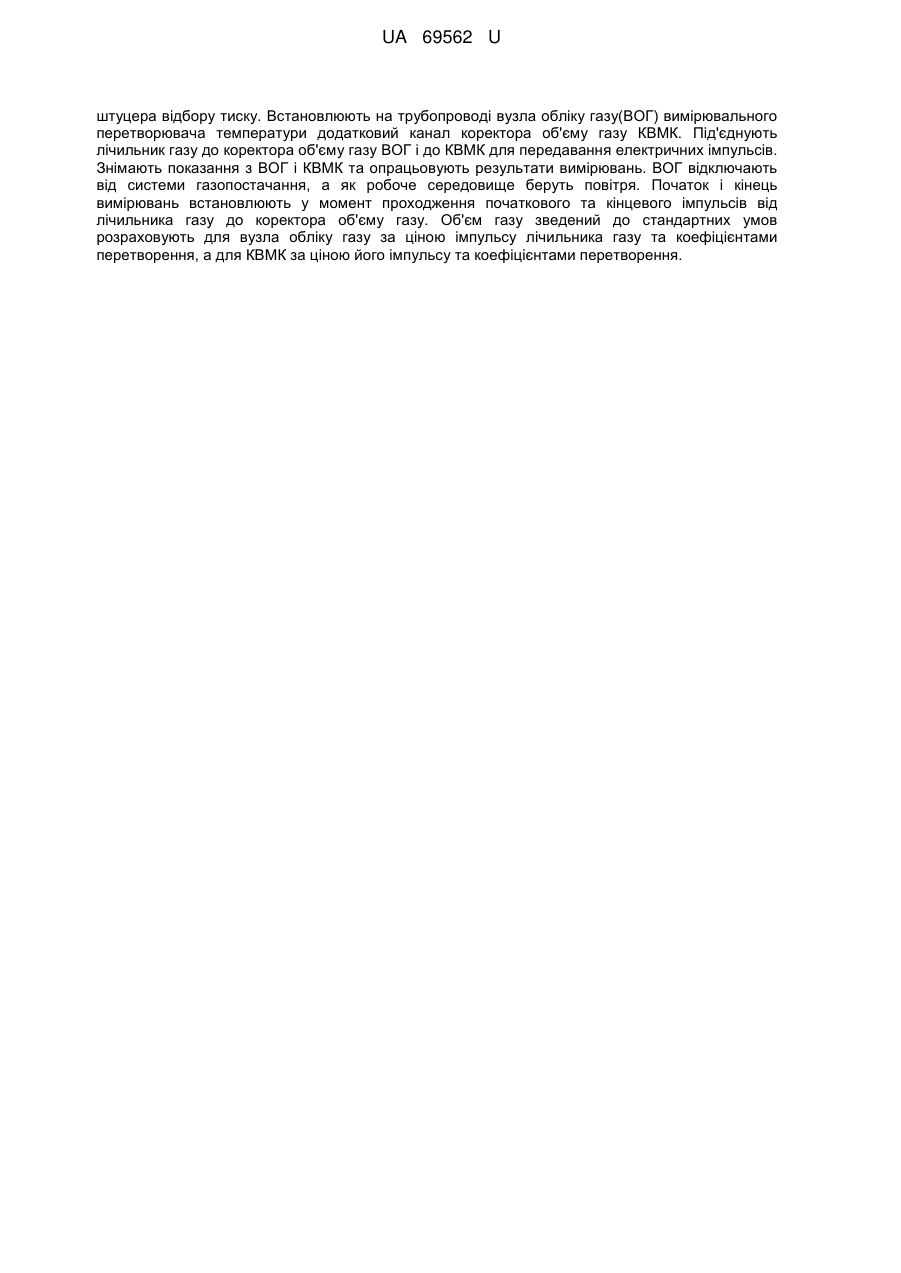

Реферат: Спосіб експрес-оцінки метрологічних характеристик вузла обліку газу за місцем експлуатації включає приєднання контрольного вимірювального мобільного комплексу(КВМК) до вузла обліку газу. Потім під'єднують вимірювальний перетворювач тиску додаткового каналу КВМК до UA 69562 U (12) UA 69562 U штуцера відбору тиску. Встановлюють на трубопроводі вузла обліку газу(ВОГ) вимірювального перетворювача температури додатковий канал коректора об'єму газу КВМК. Під'єднують лічильник газу до коректора об'єму газу ВОГ і до КВМК для передавання електричних імпульсів. Знімають показання з ВОГ і КВМК та опрацьовують результати вимірювань. ВОГ відключають від системи газопостачання, а як робоче середовище беруть повітря. Початок і кінець вимірювань встановлюють у момент проходження початкового та кінцевого імпульсів від лічильника газу до коректора об'єму газу. Об'єм газу зведений до стандартних умов розраховують для вузла обліку газу за ціною імпульсу лічильника газу та коефіцієнтами перетворення, а для КВМК за ціною його імпульсу та коефіцієнтами перетворення. UA 69562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області вимірювання об'єму, об'ємної витрати, а саме: до вимірювальної техніки, й може бути використана для експрес-оцінки метрологічних характеристик вузлів обліку газу за місцем експлуатації при перевірці їх технічного стану без демонтажу та перевезення до лабораторії, уповноваженої у Державній метрологічній системі на виконання повірки, а також для експрес-оцінки нових вузлів обліку газу перед уведенням їх в експлуатацію. Відомий спосіб градуювання та вивірення витратомірів і лічильників газу [Патент України № 62268, МПК G01F25/00 (2006.01), 16.10.2006, бюл. № 10] включає вимірювання тиску і вимірювання температури протягом певного проміжку часу в резервуарі та на досліджуваному приладі при витіканні газу із резервуара по випробувальній ділянці через стабілізатор тиску та досліджуваний прилад, і передбачає проведення алгоритму розрахунку витрати газу на досліджуваному приладі стосовно умов його градуювання чи вивірення. Одночасно з витіканням газу із резервуара проводять безперервне поповнення його газом від додаткового джерела стисненого газу безпосередньо за допомогою стабілізатора вхідного тиску і витратоміра критичного витікання газу, де значення стабілізованого вхідного тиску визначають за робочими умовами досліджуваного приладу та витратою газу на ньому. Спільними ознаками з корисною моделлю, що заявляється, є порівняння об'єму газу, виміряного лічильником газу вузла обліку газу та еталонного об'єму. Причинами, що перешкоджають досягненню потрібного технічного результату, є надмірна складність способу, який передбачає використання додаткового резервуара газу та додаткового джерела стисненого газу. Відомий спосіб перевірки витратомірів і лічильників газу та рідин [Деклараційний патент на корисну модель № 17355, МПК G01F 25/00 (2006.01) G01F 1/00 (2006.01), 15.09.2006, бюл. № 9], що включає проведення випробувань витратовимірювальної техніки на відповідність метрологічних і технічних характеристик вимогам нормативних документів. У способі додатково задають перелік контрольованих характеристик та встановлюють їх базові значення відповідно до вимог нормативних документів, експериментально визначають значення кожного із одиничних показників якості і розраховують комплексний показник якості з урахуванням коефіцієнтів вагомості одиничних показників, потім порівнюють його значення із значенням комплексного показника якості нормативно регламентованого витратоміра або лічильника. Спільними ознаками з корисною моделлю, що заявляється, є порівняння об'єму газу, виміряного лічильником газу вузла обліку газу, та виміряного еталонного об'єму. Причинами, що перешкоджають досягненню потрібного технічного результату, є надмірна собівартість способу, зумовлена використанням еталонного стаціонарного обладнання. Найбільш близьким до корисної моделі, що заявляється, є спосіб експрес-контролю і технічної перевірки стаціонарного вузла обліку газу (далі - ВОГ), який описано у патенті на корисну модель № 40259, МПК G01F1/00 (2006.01), 23.03.2009, бюл. №6. За найближчим аналогом мобільний комплекс за допомогою гнучких шлангів послідовно підключають до ВОГ через патрубки, розміщені за лічильником газу ВОГ до і після вихідної засувки ВОГ. До штуцера відбору тиску, розміщеного на трубопроводі або безпосередньо на лічильнику газу ВОГ, під'єднують вимірювальний перетворювач тиску додаткового каналу двоканального коректора об'єму газу мобільного комплексу. Вимірювальний перетворювач температури додаткового каналу двоканального коректора об'єму газу мобільного комплексу встановлюють на трубопроводі ВОГ, наприклад, в гільзу контрольного термометра. Двоканальний коректора об'єму газу мобільного комплексу, відповідні канали якого підключені до зазначених вимірювальних перетворювачів, включають в роботу замість коректора об'єму газу ВОГ за необхідності діагностування (тестування) останнього. До двоканального коректора об'єму газу мобільного комплексу вводять значення ціни імпульсу лічильника газу ВОГ. Лічильник газу ВОГ для передавання електричних імпульсів, які генеруються при проходженні через нього газу, за допомогою кабелю одночасно під'єднують до коректора об'єму газу ВОГ і далі до пульта керування мобільного комплексу. За допомогою пульта керування включають у роботу один з двох контрольних лічильників, що входять до складу мобільного комплексу, а також основний канал коректора об'єму газу мобільного комплексу. Для експрес-контролю ВОГ з лічильниками великого типорозміру перемикачем пульта керування мобільного комплексу включають в роботу контрольний лічильник газу мобільного комплексу, який відповідає лічильникам газу ВОГ великих типорозмірів за діапазоном вимірювання об'ємної витрати. Для експрес-контролю ВОГ з лічильниками малого типорозміру перемикачем пульта керування включають в роботу контрольний лічильник мобільного комплексу, який за діапазоном вимірювання об'ємної витрати відповідає лічильникам газу ВОГ малих типорозмірів. Для надходження імпульсів з контрольного лічильника мобільного комплексу на основний канал двоканального коректора 1 UA 69562 U 5 10 15 20 25 30 35 40 45 50 55 60 об'єму газу мобільного комплексу відкривають вхідну засувку вимірювального трубопроводу ВОГ, та частково відкривають засувку мобільного комплексу і пропускають газ упродовж часу, необхідного для формування не менше 2-5 імпульсів з контрольного лічильника мобільного комплексу, що включений у роботу. Переконавшись, що схема функціонує, далі відкривають повністю засувку мобільного комплексу і закривають засувки на байпасній лінії ВОГ. Знімають показники з лічильника ВОГ і контрольного лічильника мобільного комплексу. Після закінчення перевірки опрацьовують результати вимірювань і визначають похибку контрольновимірювальних приладів та сумарну похибку стаціонарного ВОГ. У випадку перевищення допустимого значення сумарної похибки стаціонарного ВОГ пультом керування відключають коректор об'єму газу стаціонарного ВОГ і включають в роботу додатковий канал двоканального коректора об'єму газу мобільного комплексу, проводять повторне зняття характеристик з експлуатаційного ВОГ, порівнюють їх з характеристиками мобільного комплексу і за опрацьованими результатами визначають придатність до експлуатації коректора чи лічильника стаціонарного ВОГ, що перевіряється. За відсутності байпасної лінії у ВОГ, що пройшов через комплекс, використовують на технологічні цілі або спалюють чи стравлюють через відвід під "свічу". Спільними ознаками з способом, що заявляється є: - послідовне приєднання контрольного вимірювального мобільного комплексу до ВОГ; - під'єднання вимірювального перетворювача тиску додаткового каналу контрольного вимірювального мобільного комплексу до штуцера відбору тиску, розміщеного на трубопроводі ВОГ або безпосередньо на лічильнику газу; - встановлення на трубопроводі ВОГ вимірювального перетворювача температури додаткового каналу коректора об'єму газу контрольного вимірювального мобільного комплексу; - під'єднання лічильника газу до коректора об'єму газу ВОГ і до контрольного вимірювального мобільного комплексу для передавання електричних імпульсів, які генеруються під час роботи лічильника газу ВОГ; - зняття показів з ВОГ і контрольного вимірювального мобільного комплексу; - опрацювання результатів вимірювань і оцінку метрологічних характеристик ВОГ. Причинами, що перешкоджають досягненню потрібного технічного результату, є не досить вдала процедура експрес-оцінки, що передбачає використання пожежо- та вибухонебезпечного природного газу. В основу корисної моделі, що заявляється, поставлена задача у способі експрес-оцінки метрологічних характеристик ВОГ за місцем експлуатації шляхом зміни параметрів способу, а також додавання нових параметрів забезпечити підвищення рівня безпеки при проведенні експрес-оцінки метрологічних характеристик ВОГ при збереженні достовірності результатів експрес-оцінки. Поставлена задача вирішується тим, що у способі експрес-оцінки метрологічних характеристик вузла обліку газу (далі - ВОГ) за місцем експлуатації, який включає послідовне приєднання контрольного вимірювального мобільного комплексу (далі - КВМК) до ВОГ, під'єднання вимірювального перетворювача тиску додаткового каналу КВМК до штуцера відбору тиску, розміщеного на трубопроводі ВОГ або безпосередньо на лічильнику газу, встановлення на трубопроводі ВОГ вимірювального перетворювача температури додаткового каналу коректора об'єму газу КВМК, під'єднання лічильника газу до коректора об'єму газу ВОГ і до КВМК для передавання електричних імпульсів, які генеруються під час роботи лічильника газу ВОГ, зняття показань з ВОГ і КВМК, опрацювання результатів вимірювань і оцінку метрологічних характеристик ВОГ, згідно з корисною моделлю, ВОГ відключають від системи газопостачання, як робоче середовище беруть повітря, яке пропускають через послідовно з'єднані ВОГ та КВМК, початок і кінець вимірювань встановлюють у момент проходження початкового та кінцевого імпульсів від лічильника газу до коректора об'єму газу, при опрацюванні результатів вимірювань об'єм газу, зведений до стандартних умов, який пройшов за час вимірювань через ВОГ та КВМК, розраховують для ВОГ за ціною імпульсу лічильника газу та коефіцієнтами перетворення, розрахованими за результатами вимірювань температури і/або тиску в лічильнику газу при проходженні кожного імпульсу, а для КВМК - за ціною його імпульсу та коефіцієнтами перетворення, розрахованих за результатами вимірювань тиску та температури в ньому та у лічильнику газу з використанням зовнішніх вимірювальних каналів КВМК при генерації ним кожного імпульсу. Згідно з корисною моделлю, КВМК приєднують до патрубка, розміщеного на трубопроводі перед лічильником газу ВОГ. Згідно з корисною моделлю, для експрес-оцінки ВОГ, діапазон вимірювання тиску коректора об'єму газу якого знаходиться за межами атмосферного тиску, в коректор об'єму газу вводять 2 UA 69562 U 5 10 15 20 25 30 35 40 45 50 55 60 константу, одержану в умовах, близьких до реальних умов роботи ВОГ, а в КВМК беруть аналогічну константу, а також результати вимірювань тиску газу в лічильнику ВОГ та КВМК. Згідно з корисною моделлю, через ВОГ пропускають повітря з постійною температурою, яка дорівнює температурі оточуючого середовища або відрізняється від температури оточуючого середовища на 1-30 °C. Згідно з корисною моделлю, на місце монтажу вимірювального термоперетворювача коректора об'єму газу на трубопроводі ВОГ направляють повітря, температура якого біля місця монтажу відрізняється від температури оточуючого середовища на 1-30 °C. Згідно з корисною моделлю, встановлюють об'ємну витрату повітря від мінімального значення об'ємної витрати з нормованою похибкою лічильника газу ВОГ до такої об'ємної витрати, за якої інтервал між імпульсами, що надходять від лічильника газу ВОГ до коректора об'єму газу ВОГ, становить 30 секунд або більше. Згідно з корисною моделлю, кількість імпульсів, яка генерується КВМК за час вимірювань, становить 20-1000. Технічним результатом є підвищення рівня безпеки при проведенні експрес-оцінки метрологічних характеристик ВОГ при збереженні достовірності результатів експрес-оцінки. Спосіб експрес-оцінки метрологічних характеристик ВОГ у складі лічильника газу та коректора об'єму газу за місцем експлуатації здійснюють так. Припиняють подачу природного газу до ВОГ, перекриваючи його вхідну та вихідну засувки, скидають газ на "свічку" та продувають повітрям трубопровід з лічильником ВОГ. До штуцера, розташованого на трубопроводі ВОГ після вхідної засувки перед лічильником газу ВОГ або після лічильника газу перед вихідною засувкою, за допомогою гнучких шлангів послідовно приєднують КВМК, запірнорегулюючий пристрій та пристрій для відкачування чи нагнітання повітря. При цьому їх з'єднують так, щоб напрямок руху повітря відповідав стрілкам, вказаним на лічильнику газу ВОГ та на КВМК. До електричного роз'єму лічильника газу ВОГ під'єднують електричний роздвоювач, до виходів якого під'єднують коректор об'єму газу ВОГ та КВМК. Додатковий канал вимірювання тиску КВМК під'єднують до штуцера відбору тиску, розміщеного на трубопроводі ВОГ або безпосередньо на лічильнику газу ВОГ. Вимірювальний перетворювач температури додаткового каналу КВМК встановлюють на трубопроводі ВОГ, наприклад, у гільзу для контрольного термометра ВОГ. Для оцінки метрологічних характеристик через лічильник ВОГ та КВМК пропускають повітря, температура якого не відрізняється від температури навколишнього середовища. Для оцінки правильності монтажу вимірювального термоперетворювача коректора об'єму газу ВОГ та її впливу на метрологічні характеристики через ВОГ і КВМК пропускають повітря з температурою, яка відрізняється від температури навколишнього середовища на 130 °C, або на місце монтажу вимірювального термоперетворювача коректора об'єму газу на трубопроводі ВОГ направляють повітря, температура якого біля місця монтажу відрізняється від температури оточуючого середовища на 1-30 °C. За допомогою запірно-регулюючого пристрою встановлюють об'ємну витрату повітря від мінімального значення з нормованою похибкою лічильника газу ВОГ до такого значення, за якого інтервал між імпульсами, що надходять від лічильника газу ВОГ до коректора об'єму газу ВОГ, становив 30 секунд або більше. Після стабілізації температурного режиму оператор з клавіатури комп'ютера, що входить до складу КВМК, дає команду на початок вимірювань. Вимірювання розпочинають у момент надходження початкового імпульсу від лічильника газу ВОГ і продовжують до надходження кінцевого імпульсу. Потрібна кількість імпульсів, яка генерується КВМК за час вимірювань, становить 201000. При опрацюванні результатів вимірювань об'єм газу, зведений до стандартних умов, який пройшов за час вимірювань через ВОГ та КВМК, розраховують для ВОГ на основі ціни імпульсу лічильника газу ВОГ та коефіцієнтів перетворення за результатами вимірювань його вимірювальними каналами температури або тиску та температури газу в лічильнику газу ВОГ при проходженні кожного імпульсу. Для КВМК об'єм газу, зведений до стандартних умов, який пройшов за час вимірювань через ВОГ та КВМК, розраховують на основі ціни його імпульсу та коефіцієнтів перетворення за результатами вимірювань тиску та температури газу в ньому та лічильнику газу ВОГ при генерації КВМК кожного імпульсу. Для експрес-оцінки ВОГ, діапазон вимірювання тиску коректора об'єму газу якого знаходиться за межами атмосферного тиску, в коректор об'єму газу вводять константу, одержану в умовах, близьких до реальних умов роботи ВОГ, а в КВМК беруть аналогічну константу, а також результати вимірювань тиску газу в лічильнику ВОГ та КВМК. Порівнюють результати вимірювань об'єму газу, зведеного до стандартних умов, з використанням ВОГ та КВМК. Якщо різниця результатів вимірювань не перевищує максимально допустиме значення, то експрес-оцінка метрологічних характеристик ВОГ позитивна, а результати вимірювань з його використанням можуть братись до розгляду при комерційному обліку природного газу. 3 UA 69562 U 5 10 15 20 25 30 35 40 45 50 Далі спосіб, що заявляється, підтверджується такими прикладами конкретного виконання. Приклад 1. Проводили експрес-оцінку метрологічних характеристик ВОГ у складі роторного лічильника газу типорозміру GMS G100-80 та коректора об'єму газу ВЕГА-1 (типу РТ). Для цього як КВМК брали установку перевірки технічного стану ВОГ "ЕК-Б" типорозміру G40 (далі -ЕК-Б). Припиняли подачу природного газу до ВОГ, перекриваючи його вхідну та вихідну засувки, скидали газ на "свічку" та продували повітрям трубопровід з лічильником ВОГ. До штуцера, розташованого на трубопроводі ВОГ після вхідної засувки перед лічильником газу ВОГ, за допомогою гнучких шлангів послідовно приєднували КВМК, запірно-регулюючий пристрій та відцентровий вентилятор фірми ВЕНТС моделі ВНВ-1А-80КВ, що забезпечує подавання повітря 3 з максимальною об'ємною витратою 60 м /год. При цьому їх з'єднували так, щоб напрямок руху повітря відповідав стрілкам, вказаним на лічильнику газу ВОГ та на КВМК. До електричного роз'єму лічильника газу ВОГ під'єднували електричний роздвоювач, до виходів якого під'єднували коректор об'єму газу ВОГ та КВМК. Додатковий канал вимірювання тиску КВМК під'єднували до штуцера відбору тиску, розміщеного безпосередньо на лічильнику газу ВОГ. Вимірювальний перетворювач температури додаткового каналу КВМК встановлювали на трубопроводі ВОГ у гільзу для контрольного термометра ВОГ. Для оцінки метрологічних характеристик через лічильник ВОГ та КВМК пропускали повітря, температура якого не відрізняється від температури навколишнього середовища. За допомогою запірно-регулюючого 3 пристрою встановлювали об'ємну витрату повітря 12,2 м /год., за якої інтервал між імпульсами, що надходять від лічильника газу ВОГ до коректора об'єму газу ВОГ, становив 295 с. Оператор з клавіатури комп'ютера, що входить до складу КВМК, дав команду на початок вимірювань. Вимірювання розпочинали у момент надходження першого імпульсу від лічильника газу ВОГ і продовжували до надходження другого імпульсу. За час вимірювань КВМК було згенеровано 278 імпульсів. Об'єм газу, зведений до стандартних умов, який пройшов за час вимірювань 3 через ВОГ та через КВМК, визначений за допомогою ВОГ, становив 0,97153 м /год., а 3 визначений за допомогою КВМК - 0,9833 м /год. Відносне відхилення результату вимірювання ВОГ складало - 1,20 %, що знаходиться в допустимих межах - ±2,5 %. Таким чином, оскільки різниця результатів вимірювань ВОГ та контрольно КВМК не перевищує максимально допустиме значення, то експрес-оцінка метрологічних характеристик ВОГ позитивна, а результати вимірювань з використанням даного ВОГ можуть братись до розгляду при комерційному обліку природного газу. Для перевірки достовірності результатів, одержаних за допомогою способу, що заявляється, лічильник газу ВОГ та коректор об'єму газу ВОГ були направлені на позачергову повірку до лабораторії, уповноваженої у Державній метрологічній системі на виконання повірки. Позитивні результати оцінки метрологічних характеристик ВОГ збіглись з позитивними результатами контролю метрологічних характеристик лічильника газу ВОГ та коректора об'єму газу ВОГ при позачерговій повірці. У ході такої повірки було підтверджено, що метрологічні характеристики лічильника газу ВОГ та коректора об'єму газу ВОГ - задовольняли вимоги нормативних документів. Приклади 2-6. Проводили експрес-оцінку метрологічних характеристик ВОГ у складі роторного лічильника газу типорозміру GMS G100-80 та коректора об'єму газу ВЕГА-1 (типу РТ з перетворенням як функції тиску та температури) так, як описано у прикладі 1, за винятком того, що змінювали параметри способу. У прикладах 2-6 таблиці наведено конкретні значення параметрів та результати експрес-оцінки. У цих прикладах результати оцінки метрологічних характеристик ВОГ збіглись з результатами контролю метрологічних характеристик лічильника газу ВОГ при позачерговій повірці у лабораторії, уповноваженій у Державній метрологічній системі на виконання повірки. Приклади 7-11. Експрес-оцінку метрологічних характеристик проводили так, як описано у прикладі 1, за винятком того, що змінювали параметри способу, що заявляється, а ВОГ складався з роторного лічильника газу GMS G40-40 та коректор об'єму газу ВЕГА-2 (типу Τ з перетворенням як функції тиску). У прикладах 7-11 таблиці наведено параметри способу та результати експрес-оцінки метрологічних характеристик ВОГ. У прикладі 10 негативні результати оцінки збіглися з негативними результатами перевірки правильності монтажу термоперетворювача коректора об'єму газу ВОГ. 55 4 UA 69562 U Таблиця Приєднання КВМК до ВОГ № прикладу 1 2 3 4 5 6 7 8 9 10 11 Приєднання додаткового каналу вимірювання тиску КВМК Різниця температур оточуючого повітря і, яке подають, °C Тиск у лічильнику газу ВОГ, кПа на місце що монтажу на який вводять в перед після на лічильВОГ вимірюють коректор на трубочерез ВОГ і лічильником лічильника нику газу вимірюваль- зовнішнім об'єму проводі ВОГ КВМК газу ВОГ газу ВОГ ВОГ ного каналом газу ВОГ термоперетКВМК як ворювача константу + + 95,7 + + 98,9 + + 97,5 637,6 + + 27,1 97,6 854,9 + + 11,3 98,2 + + -13,5 96,3 + + 98,5 102,3 + + 100,3 102,3 + + 100,2 102,3 + + -12,7 97,7 102,3 + + 26,3 99,6 102,3 Продовження таблиці Тиск у КВМК, кПа Інтервал Темпераміж тура в імпульсами, Кількість Максимальне лічильнику що Відносне імпульсів, відносне газу ВОГ, надходять відхилення який № Температура яку генерує відхилення який яку від результатів вводять в прикладу в КВМК, °C КВМК за результатів вимірюють вимірюють лічильника вимірювань, КВМК як час вимірювань, в КВМК зовнішнім до % константу вимірювань % каналом, коректора °C об'єму газу ВОГ, с 1 16,1 97,4 15,6 295 278 -1,20 ±2,5 2 21,0 96,9 20,7 603 280 -2,33 ±3,5 3 15,1 99,0 637,2 15,5 305 283 -5,71 ±2,5 4 24,4 99,2 854,5 15,6 312 356 -1,64 ±2,5 5 16,8 96,0 17,5 929 257 -2,46 ±3,5 6 29,9 98,7 26,8 728 255 -7,46 ±3,5 7 23,4 100,1 102,3 22,6 302 365 -5,71 ±3,5 8 18,3 98,3 102,3 17,7 93 58 0,22 ±2,5 9 16,0 98,3 102,3 15,3 68 943 5,37 ±2,5 10 28,4 99,7 102,3 16,2 312 356 3,71 ±3,5 11 19,0 97,7 102,3 19,3 91 263 0,65 ±2,5 5 10 15 Наведені приклади підтверджують досягнення потрібного технічного результату: підвищення рівня безпеки при проведенні експрес-оцінки метрологічних характеристик ВОГ при збереженні достовірності результатів експрес-оцінки. Спосіб, що заявляється, може бути здійснений з використанням обладнання, що серійно виготовляється промисловістю і не потребує значних додаткових затрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб експрес-оцінки метрологічних характеристик вузла обліку газу за місцем експлуатації, що включає послідовне приєднання контрольного вимірювального мобільного комплексу до вузла обліку газу, під'єднання вимірювального перетворювача тиску додаткового каналу контрольного вимірювального мобільного комплексу до штуцера відбору тиску, розміщеного на трубопроводі вузла обліку газу або безпосередньо на лічильнику газу, встановлення на 5 UA 69562 U 5 10 15 20 25 30 35 40 трубопроводі вузла обліку газу вимірювального перетворювача температури додаткового каналу коректора об'єму газу контрольного вимірювального мобільного комплексу, під'єднання лічильника газу до коректора об'єму газу вузла обліку газу і до контрольного вимірювального мобільного комплексу для передавання електричних імпульсів, які генеруються під час роботи лічильника газу вузла обліку газу, зняття показань з вузла обліку газу і контрольного вимірювального мобільного комплексу, опрацювання результатів вимірювань і оцінку метрологічних характеристик вузла обліку газу, який відрізняється тим, що вузол обліку газу відключають від системи газопостачання, як робоче середовище беруть повітря, яке пропускають через послідовно з'єднані вузол обліку газу та контрольний вимірювальний мобільний комплекс, початок і кінець вимірювань встановлюють у момент проходження початкового та кінцевого імпульсів від лічильника газу до коректора об'єму газу, при опрацюванні результатів вимірювань об'єм газу, зведений до стандартних умов, який пройшов за час вимірювань через вузол обліку газу та контрольний вимірювальний мобільний комплекс, розраховують для вузла обліку газу за ціною імпульсу лічильника газу та коефіцієнтами перетворення, розрахованими за результатами вимірювань температури і/або тиску в лічильнику газу при проходженні кожного імпульсу, а для контрольного вимірювального мобільного комплексу - за ціною його імпульсу та коефіцієнтами перетворення, розрахованих за результатами вимірювань тиску та температури в ньому та у лічильнику газу з використанням зовнішніх вимірювальних каналів контрольного вимірювального мобільного комплексу при генерації ним кожного імпульсу. 2. Спосіб за п. 1, який відрізняється тим, що контрольний вимірювальний мобільний комплекс приєднують до патрубка, розміщеного на трубопроводі перед лічильником газу вузла обліку газу. 3. Спосіб за п. 1, який відрізняється тим, що для експрес-оцінки вузла обліку газу, діапазон вимірювання тиску коректора об'єму газу якого знаходиться за межами атмосферного тиску, в коректор об'єму газу вводять константу, одержану в умовах, близьких до реальних умов роботи вузла обліку газу, а в контрольному вимірювальному мобільному комплексі беруть аналогічну константу, а також результати вимірювань тиску газу в лічильнику вузла обліку газу та контрольному вимірювальному мобільному комплексі. 4. Спосіб за п. 1, який відрізняється тим, що через вузол обліку газу пропускають повітря з постійною температурою, яка дорівнює температурі оточуючого середовища або відрізняється від температури оточуючого середовища на 1-30 °C. 5. Спосіб за п. 1, який відрізняється тим, що на місце монтажу вимірювального термоперетворювача коректора об'єму газу на трубопроводі вузла обліку газу направляють повітря, температура якого біля місця монтажу відрізняється від температури оточуючого середовища на 1-30 °C. 6. Спосіб за п. 1, який відрізняється тим, що встановлюють об'ємну витрату повітря від мінімального значення об'ємної витрати з нормованою похибкою лічильника газу вузла обліку газу до такої об'ємної витрати, за якої інтервал між імпульсами, що надходять від лічильника газу вузла обліку газу до коректора об'єму газу вузла обліку газу, становить 30 секунд або більше. 7. Спосіб за п. 1, який відрізняється тим, що кількість імпульсів, яка генерується контрольним вимірювальним мобільним комплексом за час вимірювань, становить 20-1000. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
