Стінова термосекція “стімоль”

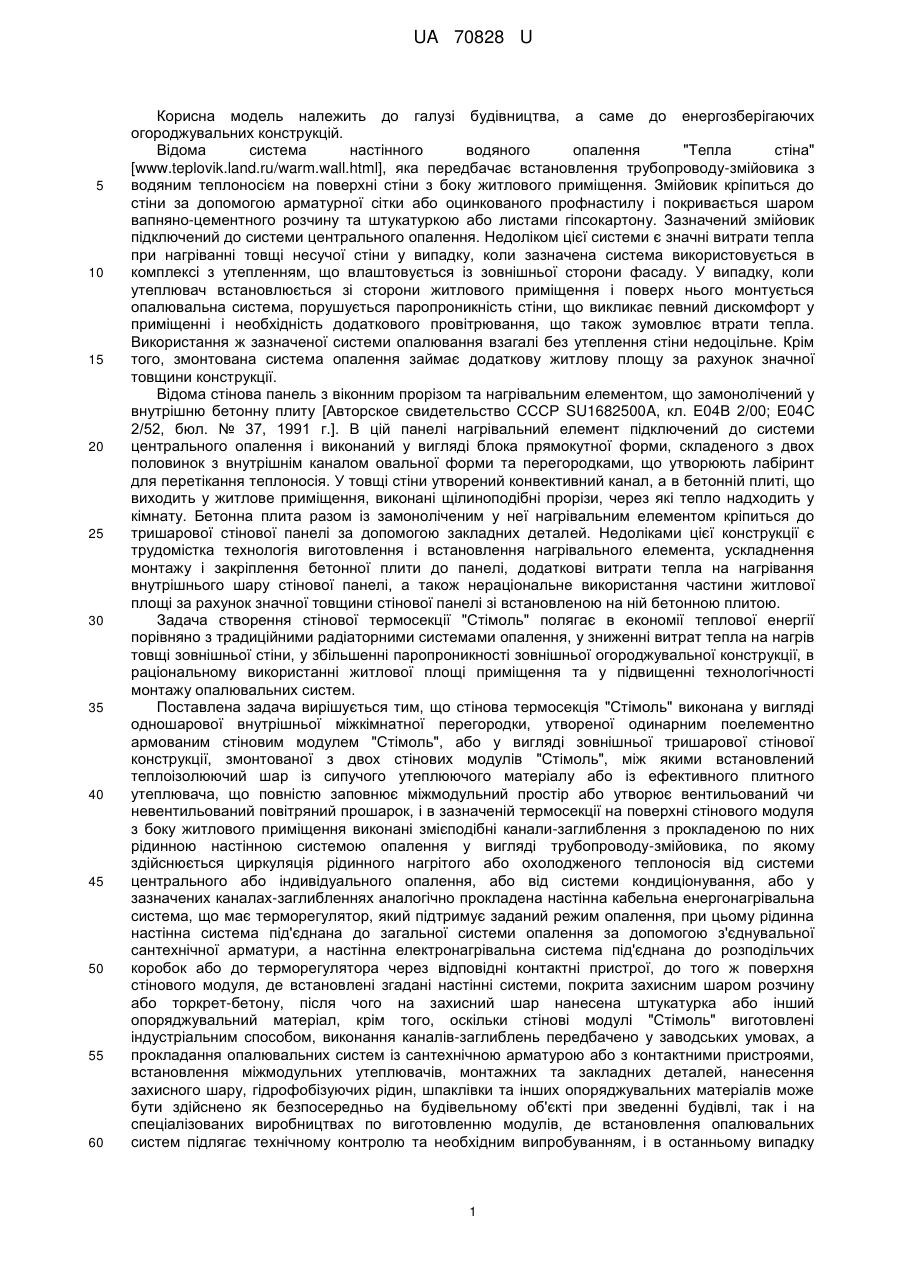

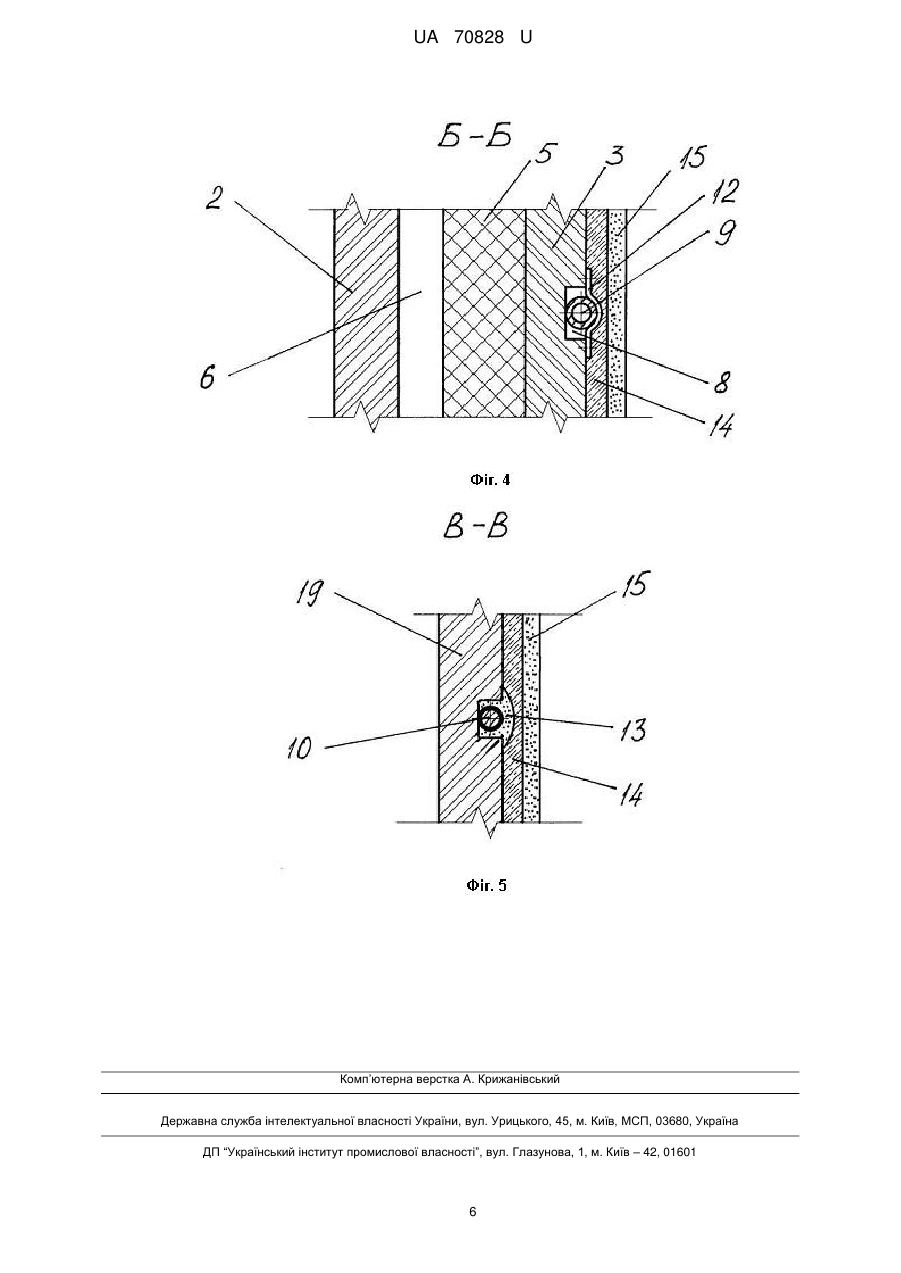

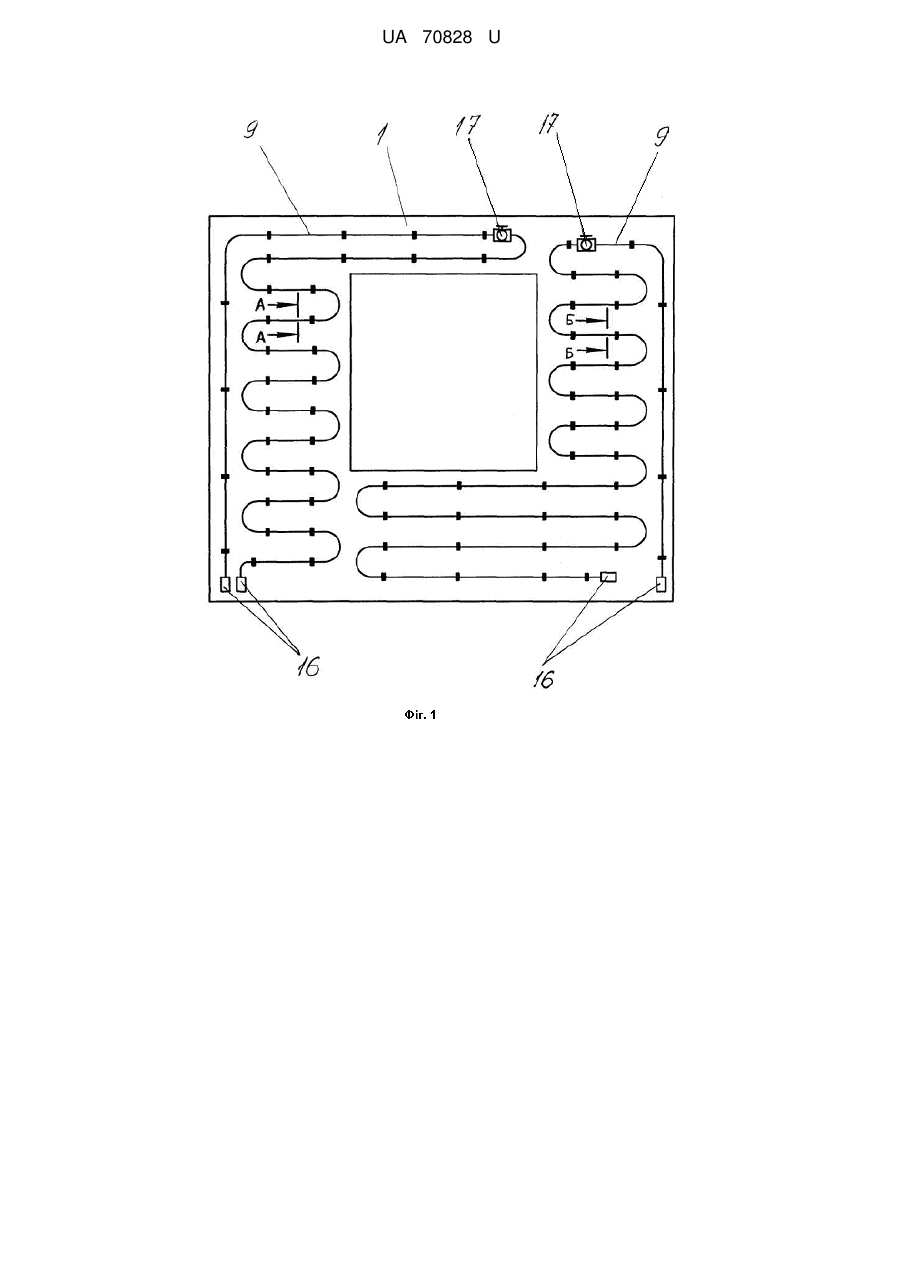

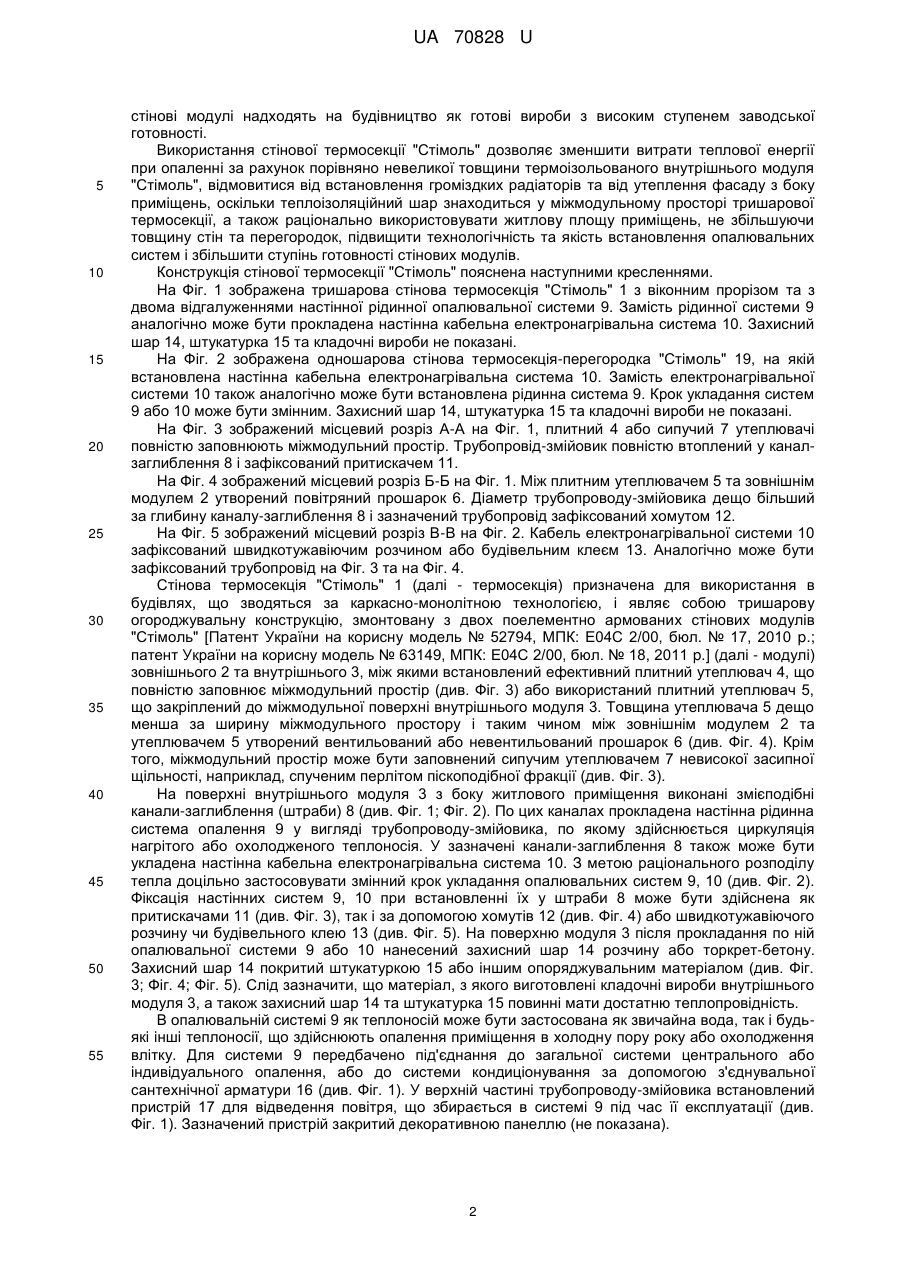

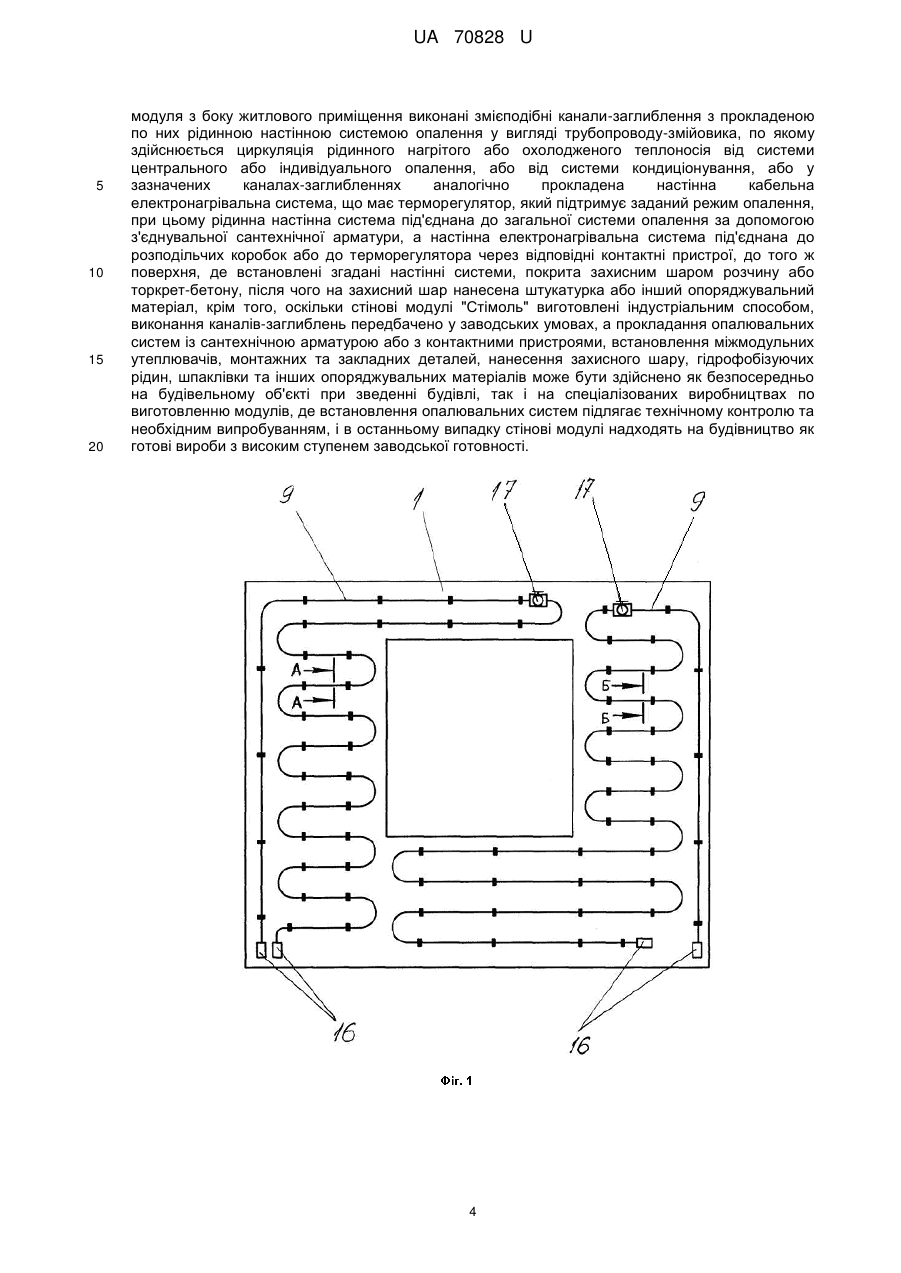

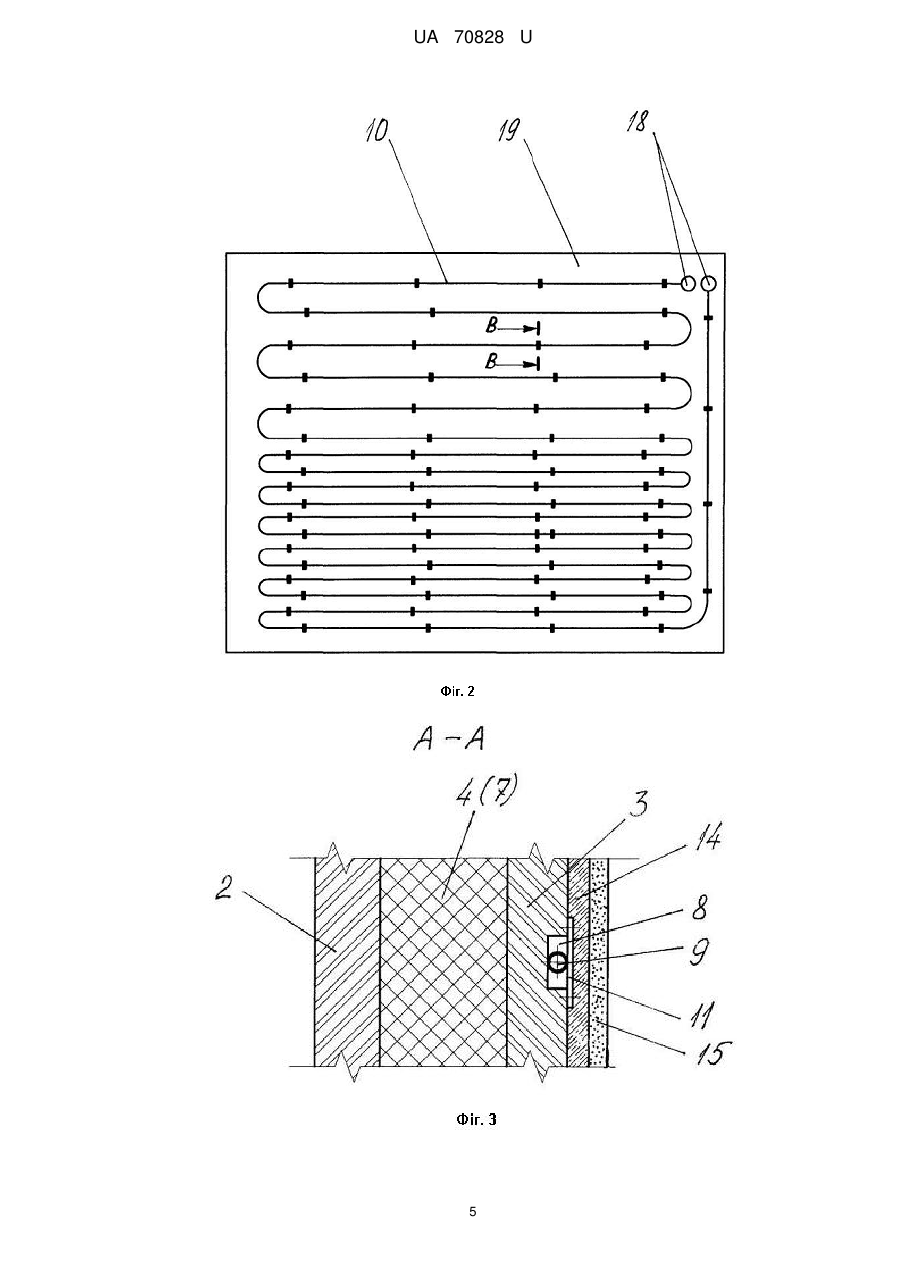

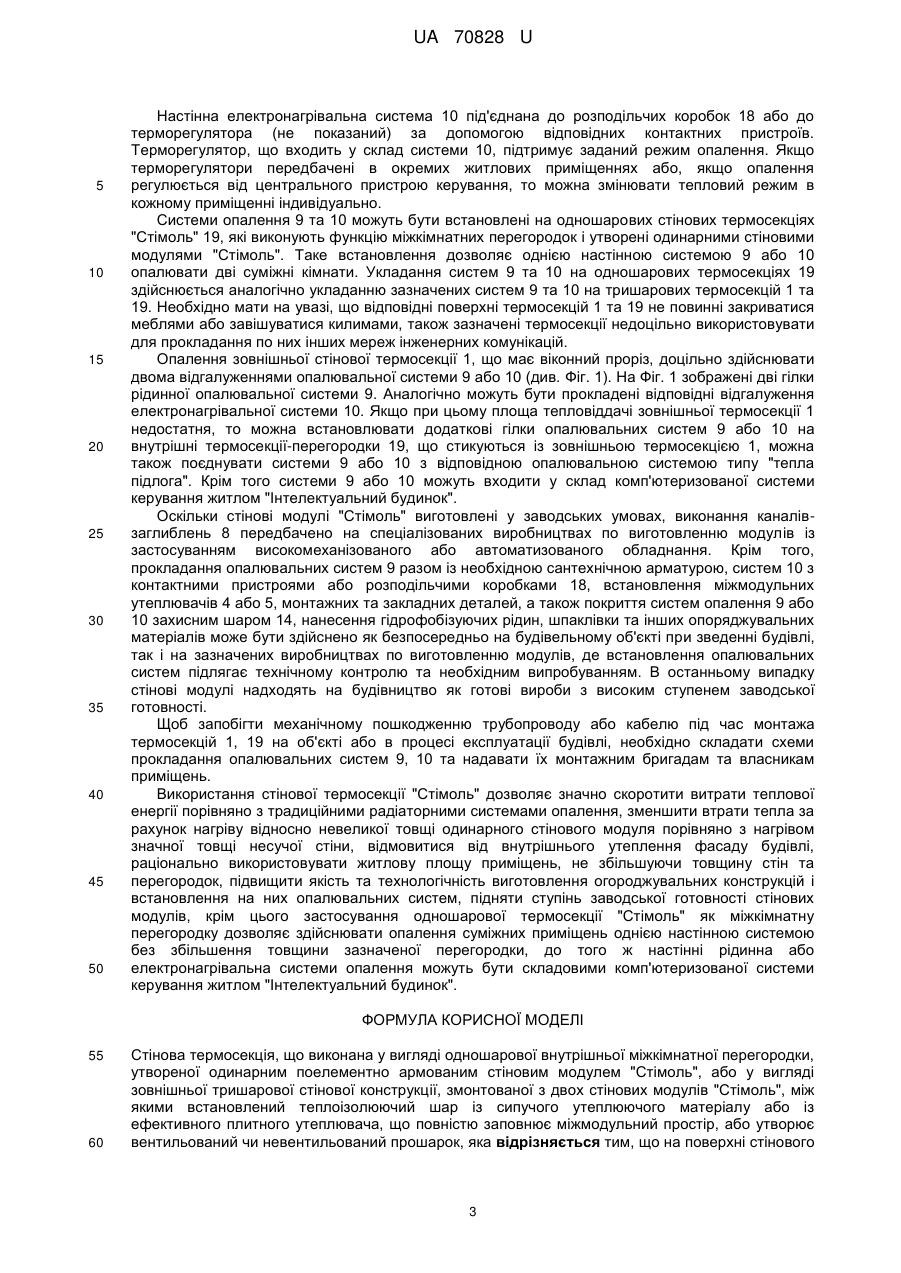

Реферат: UA 70828 U UA 70828 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до енергозберігаючих огороджувальних конструкцій. Відома система настінного водяного опалення "Тепла стіна" [www.teplovik.land.ru/warm.wall.html], яка передбачає встановлення трубопроводу-змійовика з водяним теплоносієм на поверхні стіни з боку житлового приміщення. Змійовик кріпиться до стіни за допомогою арматурної сітки або оцинкованого профнастилу і покривається шаром вапняно-цементного розчину та штукатуркою або листами гіпсокартону. Зазначений змійовик підключений до системи центрального опалення. Недоліком цієї системи є значні витрати тепла при нагріванні товщі несучої стіни у випадку, коли зазначена система використовується в комплексі з утепленням, що влаштовується із зовнішньої сторони фасаду. У випадку, коли утеплювач встановлюється зі сторони житлового приміщення і поверх нього монтується опалювальна система, порушується паропроникність стіни, що викликає певний дискомфорт у приміщенні і необхідність додаткового провітрювання, що також зумовлює втрати тепла. Використання ж зазначеної системи опалювання взагалі без утеплення стіни недоцільне. Крім того, змонтована система опалення займає додаткову житлову площу за рахунок значної товщини конструкції. Відома стінова панель з віконним прорізом та нагрівальним елементом, що замонолічений у внутрішню бетонну плиту [Авторское свидетельство СССР SU1682500A, кл. Е04В 2/00; Е04С 2/52, бюл. № 37, 1991 г.]. В цій панелі нагрівальний елемент підключений до системи центрального опалення і виконаний у вигляді блока прямокутної форми, складеного з двох половинок з внутрішнім каналом овальної форми та перегородками, що утворюють лабіринт для перетікання теплоносія. У товщі стіни утворений конвективний канал, а в бетонній плиті, що виходить у житлове приміщення, виконані щілиноподібні прорізи, через які тепло надходить у кімнату. Бетонна плита разом із замоноліченим у неї нагрівальним елементом кріпиться до тришарової стінової панелі за допомогою закладних деталей. Недоліками цієї конструкції є трудомістка технологія виготовлення і встановлення нагрівального елемента, ускладнення монтажу і закріплення бетонної плити до панелі, додаткові витрати тепла на нагрівання внутрішнього шару стінової панелі, а також нераціональне використання частини житлової площі за рахунок значної товщини стінової панелі зі встановленою на ній бетонною плитою. Задача створення стінової термосекції "Стімоль" полягає в економії теплової енергії порівняно з традиційними радіаторними системами опалення, у зниженні витрат тепла на нагрів товщі зовнішньої стіни, у збільшенні паропроникності зовнішньої огороджувальної конструкції, в раціональному використанні житлової площі приміщення та у підвищенні технологічності монтажу опалювальних систем. Поставлена задача вирішується тим, що стінова термосекція "Стімоль" виконана у вигляді одношарової внутрішньої міжкімнатної перегородки, утвореної одинарним поелементно армованим стіновим модулем "Стімоль", або у вигляді зовнішньої тришарової стінової конструкції, змонтованої з двох стінових модулів "Стімоль", між якими встановлений теплоізолюючий шар із сипучого утеплюючого матеріалу або із ефективного плитного утеплювача, що повністю заповнює міжмодульний простір або утворює вентильований чи невентильований повітряний прошарок, і в зазначеній термосекції на поверхні стінового модуля з боку житлового приміщення виконані змієподібні канали-заглиблення з прокладеною по них рідинною настінною системою опалення у вигляді трубопроводу-змійовика, по якому здійснюється циркуляція рідинного нагрітого або охолодженого теплоносія від системи центрального або індивідуального опалення, або від системи кондиціонування, або у зазначених каналах-заглибленнях аналогічно прокладена настінна кабельна енергонагрівальна система, що має терморегулятор, який підтримує заданий режим опалення, при цьому рідинна настінна система під'єднана до загальної системи опалення за допомогою з'єднувальної сантехнічної арматури, а настінна електронагрівальна система під'єднана до розподільчих коробок або до терморегулятора через відповідні контактні пристрої, до того ж поверхня стінового модуля, де встановлені згадані настінні системи, покрита захисним шаром розчину або торкрет-бетону, після чого на захисний шар нанесена штукатурка або інший опоряджувальний матеріал, крім того, оскільки стінові модулі "Стімоль" виготовлені індустріальним способом, виконання каналів-заглиблень передбачено у заводських умовах, а прокладання опалювальних систем із сантехнічною арматурою або з контактними пристроями, встановлення міжмодульних утеплювачів, монтажних та закладних деталей, нанесення захисного шару, гідрофобізуючих рідин, шпаклівки та інших опоряджувальних матеріалів може бути здійснено як безпосередньо на будівельному об'єкті при зведенні будівлі, так і на спеціалізованих виробництвах по виготовленню модулів, де встановлення опалювальних систем підлягає технічному контролю та необхідним випробуванням, і в останньому випадку 1 UA 70828 U 5 10 15 20 25 30 35 40 45 50 55 стінові модулі надходять на будівництво як готові вироби з високим ступенем заводської готовності. Використання стінової термосекції "Стімоль" дозволяє зменшити витрати теплової енергії при опаленні за рахунок порівняно невеликої товщини термоізольованого внутрішнього модуля "Стімоль", відмовитися від встановлення громіздких радіаторів та від утеплення фасаду з боку приміщень, оскільки теплоізоляційний шар знаходиться у міжмодульному просторі тришарової термосекції, а також раціонально використовувати житлову площу приміщень, не збільшуючи товщину стін та перегородок, підвищити технологічність та якість встановлення опалювальних систем і збільшити ступінь готовності стінових модулів. Конструкція стінової термосекції "Стімоль" пояснена наступними кресленнями. На Фіг. 1 зображена тришарова стінова термосекція "Стімоль" 1 з віконним прорізом та з двома відгалуженнями настінної рідинної опалювальної системи 9. Замість рідинної системи 9 аналогічно може бути прокладена настінна кабельна електронагрівальна система 10. Захисний шар 14, штукатурка 15 та кладочні вироби не показані. На Фіг. 2 зображена одношарова стінова термосекція-перегородка "Стімоль" 19, на якій встановлена настінна кабельна електронагрівальна система 10. Замість електронагрівальної системи 10 також аналогічно може бути встановлена рідинна система 9. Крок укладання систем 9 або 10 може бути змінним. Захисний шар 14, штукатурка 15 та кладочні вироби не показані. На Фіг. 3 зображений місцевий розріз А-А на Фіг. 1, плитний 4 або сипучий 7 утеплювачі повністю заповнюють міжмодульний простір. Трубопровід-змійовик повністю втоплений у каналзаглиблення 8 і зафіксований притискачем 11. На Фіг. 4 зображений місцевий розріз Б-Б на Фіг. 1. Між плитним утеплювачем 5 та зовнішнім модулем 2 утворений повітряний прошарок 6. Діаметр трубопроводу-змійовика дещо більший за глибину каналу-заглиблення 8 і зазначений трубопровід зафіксований хомутом 12. На Фіг. 5 зображений місцевий розріз В-В на Фіг. 2. Кабель електронагрівальної системи 10 зафіксований швидкотужавіючим розчином або будівельним клеєм 13. Аналогічно може бути зафіксований трубопровід на Фіг. 3 та на Фіг. 4. Стінова термосекція "Стімоль" 1 (далі - термосекція) призначена для використання в будівлях, що зводяться за каркасно-монолітною технологією, і являє собою тришарову огороджувальну конструкцію, змонтовану з двох поелементно армованих стінових модулів "Стімоль" [Патент України на корисну модель № 52794, МПК: Е04С 2/00, бюл. № 17, 2010 p.; патент України на корисну модель № 63149, МПК: Е04С 2/00, бюл. № 18, 2011 p.] (далі - модулі) зовнішнього 2 та внутрішнього 3, між якими встановлений ефективний плитний утеплювач 4, що повністю заповнює міжмодульний простір (див. Фіг. 3) або використаний плитний утеплювач 5, що закріплений до міжмодульної поверхні внутрішнього модуля 3. Товщина утеплювача 5 дещо менша за ширину міжмодульного простору і таким чином між зовнішнім модулем 2 та утеплювачем 5 утворений вентильований або невентильований прошарок 6 (див. Фіг. 4). Крім того, міжмодульний простір може бути заповнений сипучим утеплювачем 7 невисокої засипної щільності, наприклад, спученим перлітом піскоподібної фракції (див. Фіг. 3). На поверхні внутрішнього модуля 3 з боку житлового приміщення виконані змієподібні канали-заглиблення (штраби) 8 (див. Фіг. 1; Фіг. 2). По цих каналах прокладена настінна рідинна система опалення 9 у вигляді трубопроводу-змійовика, по якому здійснюється циркуляція нагрітого або охолодженого теплоносія. У зазначені канали-заглиблення 8 також може бути укладена настінна кабельна електронагрівальна система 10. З метою раціонального розподілу тепла доцільно застосовувати змінний крок укладання опалювальних систем 9, 10 (див. Фіг. 2). Фіксація настінних систем 9, 10 при встановленні їх у штраби 8 може бути здійснена як притискачами 11 (див. Фіг. 3), так і за допомогою хомутів 12 (див.Фіг. 4) або швидкотужавіючого розчину чи будівельного клею 13 (див. Фіг. 5). На поверхню модуля 3 після прокладання по ній опалювальної системи 9 або 10 нанесений захисний шар 14 розчину або торкрет-бетону. Захисний шар 14 покритий штукатуркою 15 або іншим опоряджувальним матеріалом (див. Фіг. 3; Фіг. 4; Фіг. 5). Слід зазначити, що матеріал, з якого виготовлені кладочні вироби внутрішнього модуля 3, а також захисний шар 14 та штукатурка 15 повинні мати достатню теплопровідність. В опалювальній системі 9 як теплоносій може бути застосована як звичайна вода, так і будьякі інші теплоносії, що здійснюють опалення приміщення в холодну пору року або охолодження влітку. Для системи 9 передбачено під'єднання до загальної системи центрального або індивідуального опалення, або до системи кондиціонування за допомогою з'єднувальної сантехнічної арматури 16 (див. Фіг. 1). У верхній частині трубопроводу-змійовика встановлений пристрій 17 для відведення повітря, що збирається в системі 9 під час її експлуатації (див. Фіг. 1). Зазначений пристрій закритий декоративною панеллю (не показана). 2 UA 70828 U 5 10 15 20 25 30 35 40 45 50 Настінна електронагрівальна система 10 під'єднана до розподільчих коробок 18 або до терморегулятора (не показаний) за допомогою відповідних контактних пристроїв. Терморегулятор, що входить у склад системи 10, підтримує заданий режим опалення. Якщо терморегулятори передбачені в окремих житлових приміщеннях або, якщо опалення регулюється від центрального пристрою керування, то можна змінювати тепловий режим в кожному приміщенні індивідуально. Системи опалення 9 та 10 можуть бути встановлені на одношарових стінових термосекціях "Стімоль" 19, які виконують функцію міжкімнатних перегородок і утворені одинарними стіновими модулями "Стімоль". Таке встановлення дозволяє однією настінною системою 9 або 10 опалювати дві суміжні кімнати. Укладання систем 9 та 10 на одношарових термосекціях 19 здійснюється аналогічно укладанню зазначених систем 9 та 10 на тришарових термосекцій 1 та 19. Необхідно мати на увазі, що відповідні поверхні термосекцій 1 та 19 не повинні закриватися меблями або завішуватися килимами, також зазначені термосекції недоцільно використовувати для прокладання по них інших мереж інженерних комунікацій. Опалення зовнішньої стінової термосекції 1, що має віконний проріз, доцільно здійснювати двома відгалуженнями опалювальної системи 9 або 10 (див. Фіг. 1). На Фіг. 1 зображені дві гілки рідинної опалювальної системи 9. Аналогічно можуть бути прокладені відповідні відгалуження електронагрівальної системи 10. Якщо при цьому площа тепловіддачі зовнішньої термосекції 1 недостатня, то можна встановлювати додаткові гілки опалювальних систем 9 або 10 на внутрішні термосекції-перегородки 19, що стикуються із зовнішньою термосекцією 1, можна також поєднувати системи 9 або 10 з відповідною опалювальною системою типу "тепла підлога". Крім того системи 9 або 10 можуть входити у склад комп'ютеризованої системи керування житлом "Інтелектуальний будинок". Оскільки стінові модулі "Стімоль" виготовлені у заводських умовах, виконання каналівзаглиблень 8 передбачено на спеціалізованих виробництвах по виготовленню модулів із застосуванням високомеханізованого або автоматизованого обладнання. Крім того, прокладання опалювальних систем 9 разом із необхідною сантехнічною арматурою, систем 10 з контактними пристроями або розподільчими коробками 18, встановлення міжмодульних утеплювачів 4 або 5, монтажних та закладних деталей, а також покриття систем опалення 9 або 10 захисним шаром 14, нанесення гідрофобізуючих рідин, шпаклівки та інших опоряджувальних матеріалів може бути здійснено як безпосередньо на будівельному об'єкті при зведенні будівлі, так і на зазначених виробництвах по виготовленню модулів, де встановлення опалювальних систем підлягає технічному контролю та необхідним випробуванням. В останньому випадку стінові модулі надходять на будівництво як готові вироби з високим ступенем заводської готовності. Щоб запобігти механічному пошкодженню трубопроводу або кабелю під час монтажа термосекцій 1, 19 на об'єкті або в процесі експлуатації будівлі, необхідно складати схеми прокладання опалювальних систем 9, 10 та надавати їх монтажним бригадам та власникам приміщень. Використання стінової термосекції "Стімоль" дозволяє значно скоротити витрати теплової енергії порівняно з традиційними радіаторними системами опалення, зменшити втрати тепла за рахунок нагріву відносно невеликої товщі одинарного стінового модуля порівняно з нагрівом значної товщі несучої стіни, відмовитися від внутрішнього утеплення фасаду будівлі, раціонально використовувати житлову площу приміщень, не збільшуючи товщину стін та перегородок, підвищити якість та технологічність виготовлення огороджувальних конструкцій і встановлення на них опалювальних систем, підняти ступінь заводської готовності стінових модулів, крім цього застосування одношарової термосекції "Стімоль" як міжкімнатну перегородку дозволяє здійснювати опалення суміжних приміщень однією настінною системою без збільшення товщини зазначеної перегородки, до того ж настінні рідинна або електронагрівальна системи опалення можуть бути складовими комп'ютеризованої системи керування житлом "Інтелектуальний будинок". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Стінова термосекція, що виконана у вигляді одношарової внутрішньої міжкімнатної перегородки, утвореної одинарним поелементно армованим стіновим модулем "Стімоль", або у вигляді зовнішньої тришарової стінової конструкції, змонтованої з двох стінових модулів "Стімоль", між якими встановлений теплоізолюючий шар із сипучого утеплюючого матеріалу або із ефективного плитного утеплювача, що повністю заповнює міжмодульний простір, або утворює вентильований чи невентильований прошарок, яка відрізняється тим, що на поверхні стінового 3 UA 70828 U 5 10 15 20 модуля з боку житлового приміщення виконані змієподібні канали-заглиблення з прокладеною по них рідинною настінною системою опалення у вигляді трубопроводу-змійовика, по якому здійснюється циркуляція рідинного нагрітого або охолодженого теплоносія від системи центрального або індивідуального опалення, або від системи кондиціонування, або у зазначених каналах-заглибленнях аналогічно прокладена настінна кабельна електронагрівальна система, що має терморегулятор, який підтримує заданий режим опалення, при цьому рідинна настінна система під'єднана до загальної системи опалення за допомогою з'єднувальної сантехнічної арматури, а настінна електронагрівальна система під'єднана до розподільчих коробок або до терморегулятора через відповідні контактні пристрої, до того ж поверхня, де встановлені згадані настінні системи, покрита захисним шаром розчину або торкрет-бетону, після чого на захисний шар нанесена штукатурка або інший опоряджувальний матеріал, крім того, оскільки стінові модулі "Стімоль" виготовлені індустріальним способом, виконання каналів-заглиблень передбачено у заводських умовах, а прокладання опалювальних систем із сантехнічною арматурою або з контактними пристроями, встановлення міжмодульних утеплювачів, монтажних та закладних деталей, нанесення захисного шару, гідрофобізуючих рідин, шпаклівки та інших опоряджувальних матеріалів може бути здійснено як безпосередньо на будівельному об'єкті при зведенні будівлі, так і на спеціалізованих виробництвах по виготовленню модулів, де встановлення опалювальних систем підлягає технічному контролю та необхідним випробуванням, і в останньому випадку стінові модулі надходять на будівництво як готові вироби з високим ступенем заводської готовності. 4 UA 70828 U 5 UA 70828 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
