Закупорювальний пристрій для пляшки з рідиною
Формула / Реферат

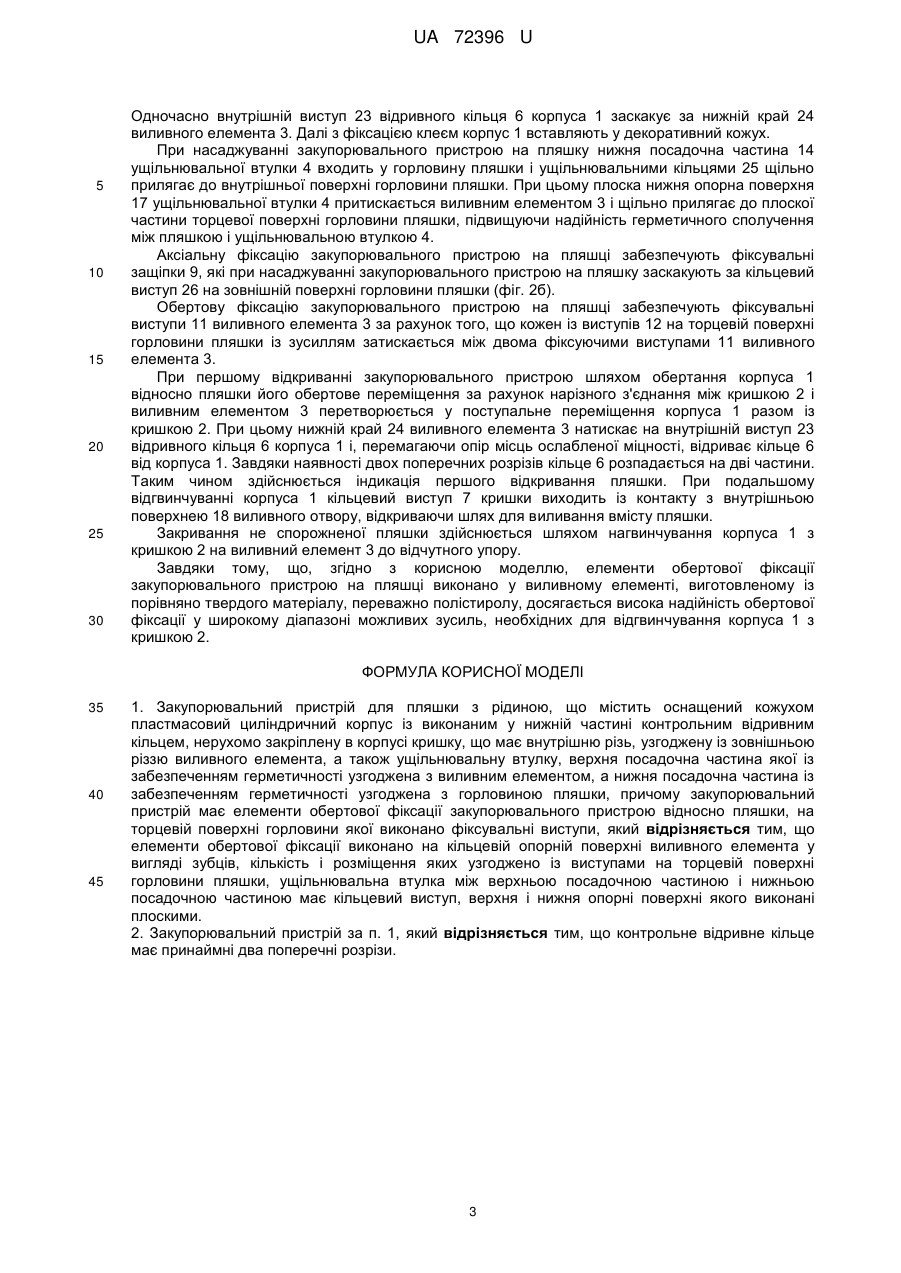

1. Закупорювальний пристрій для пляшки з рідиною, що містить оснащений кожухом пластмасовий циліндричний корпус із виконаним у нижній частині контрольним відривним кільцем, нерухомо закріплену в корпусі кришку, що має внутрішню різь, узгоджену із зовнішньою різзю виливного елемента, а також ущільнювальну втулку, верхня посадочна частина якої із забезпеченням герметичності узгоджена з виливним елементом, а нижня посадочна частина із забезпеченням герметичності узгоджена з горловиною пляшки, причому закупорювальний пристрій має елементи обертової фіксації закупорювального пристрою відносно пляшки, на торцевій поверхні горловини якої виконано фіксувальні виступи, який відрізняється тим, що елементи обертової фіксації виконано на кільцевій опорній поверхні виливного елемента у вигляді зубців, кількість і розміщення яких узгоджено із виступами на торцевій поверхні горловини пляшки, ущільнювальна втулка між верхньою посадочною частиною і нижньою посадочною частиною має кільцевий виступ, верхня і нижня опорні поверхні якого виконані плоскими.
2. Закупорювальний пристрій за п. 1, який відрізняється тим, що контрольне відривне кільце має принаймні два поперечні розрізи.
Текст

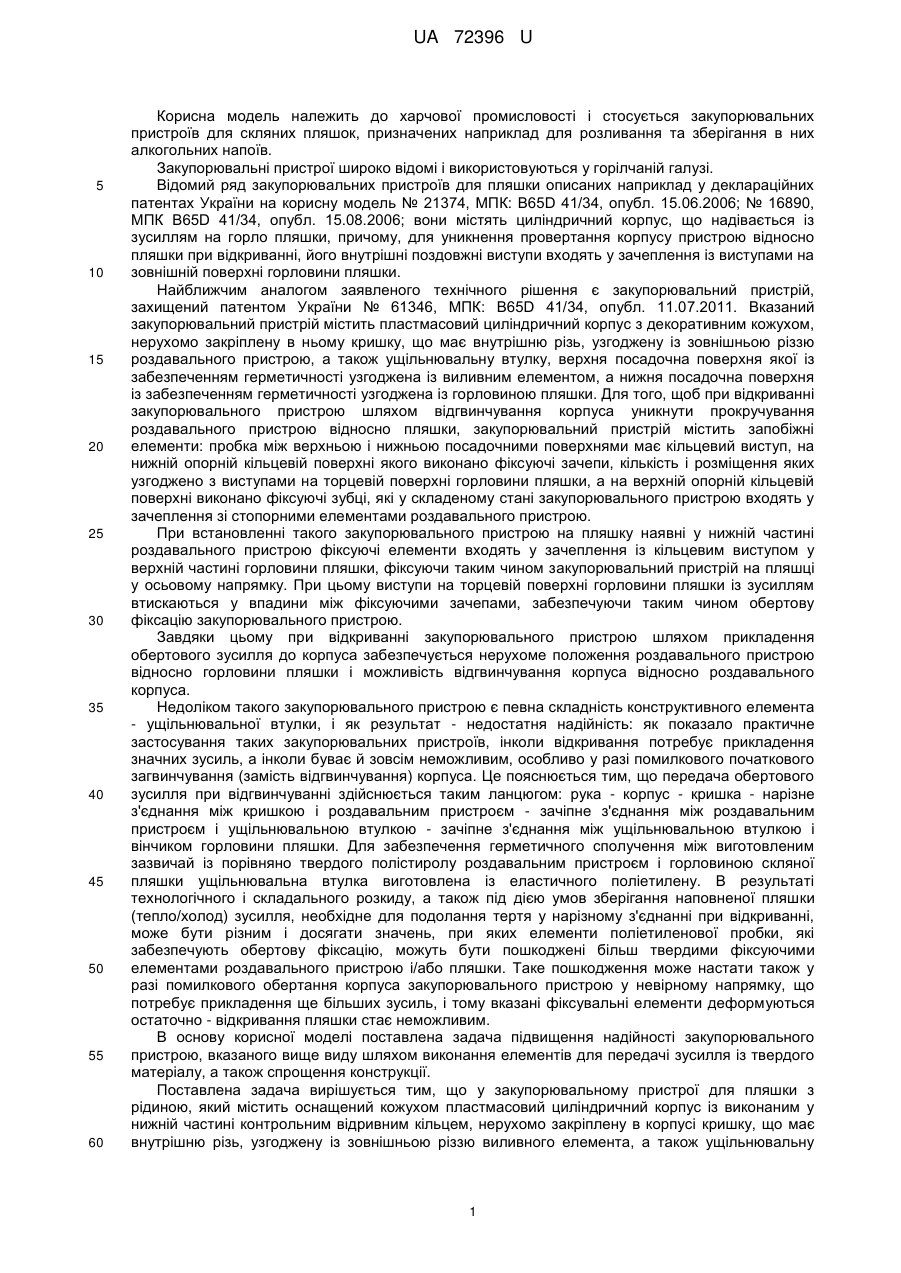

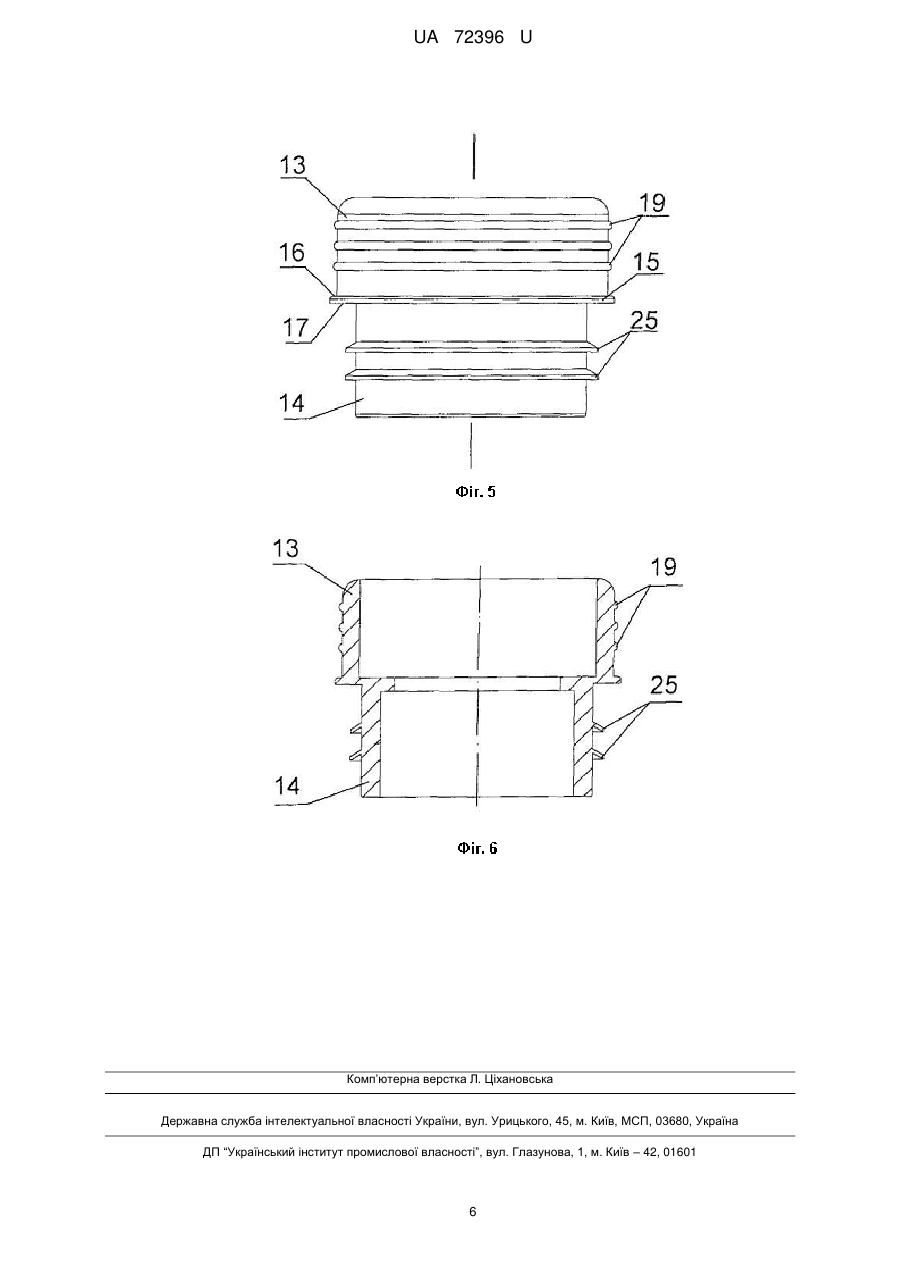

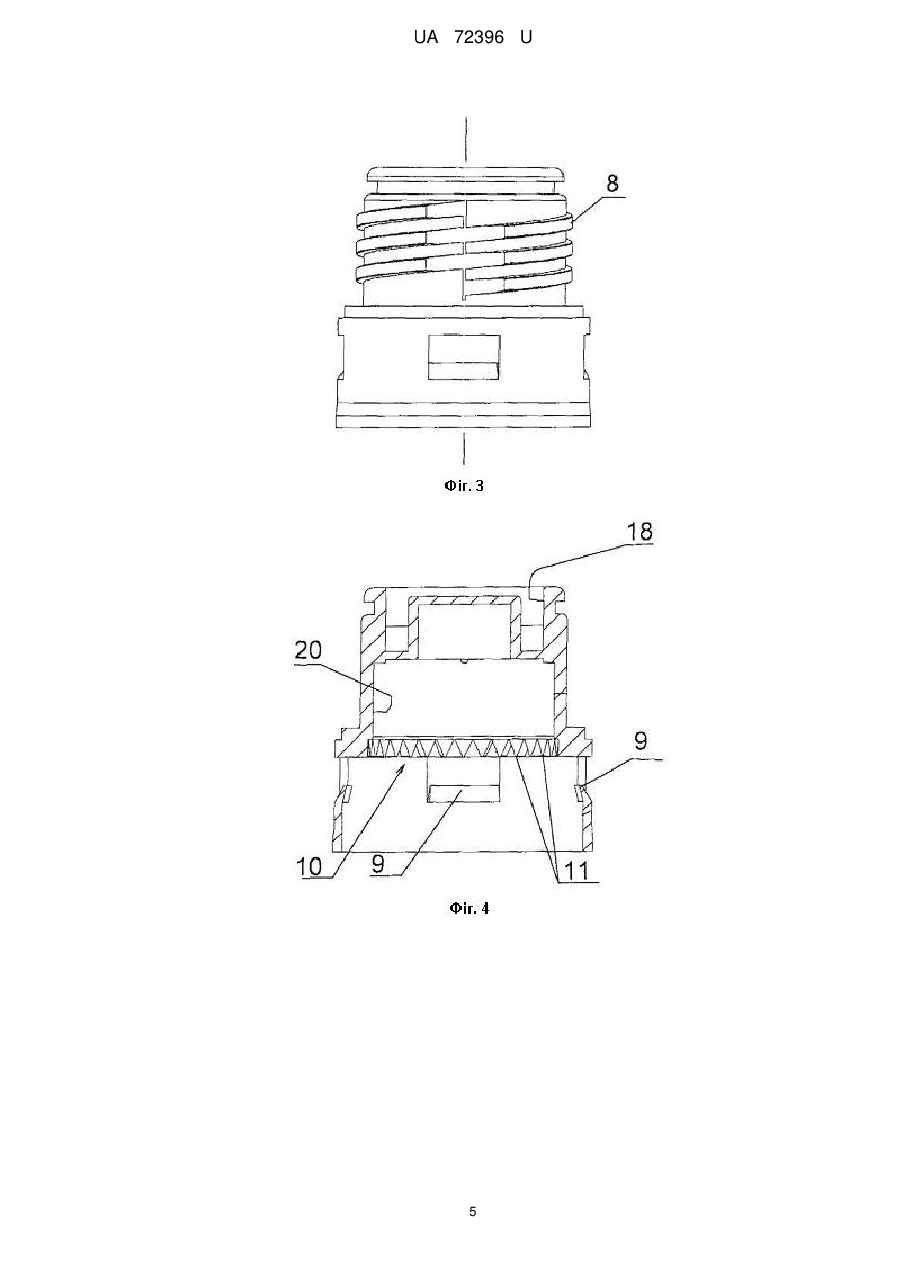

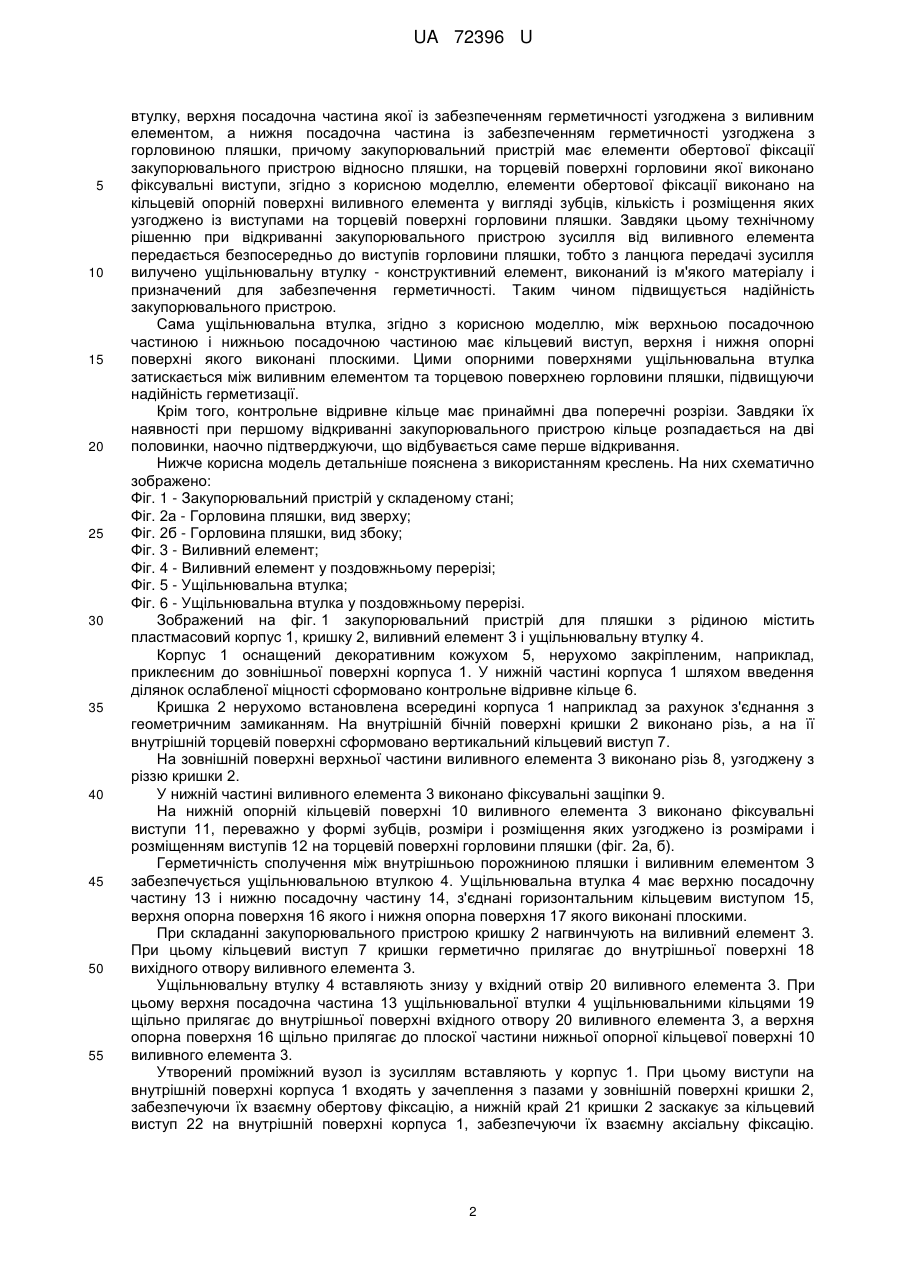

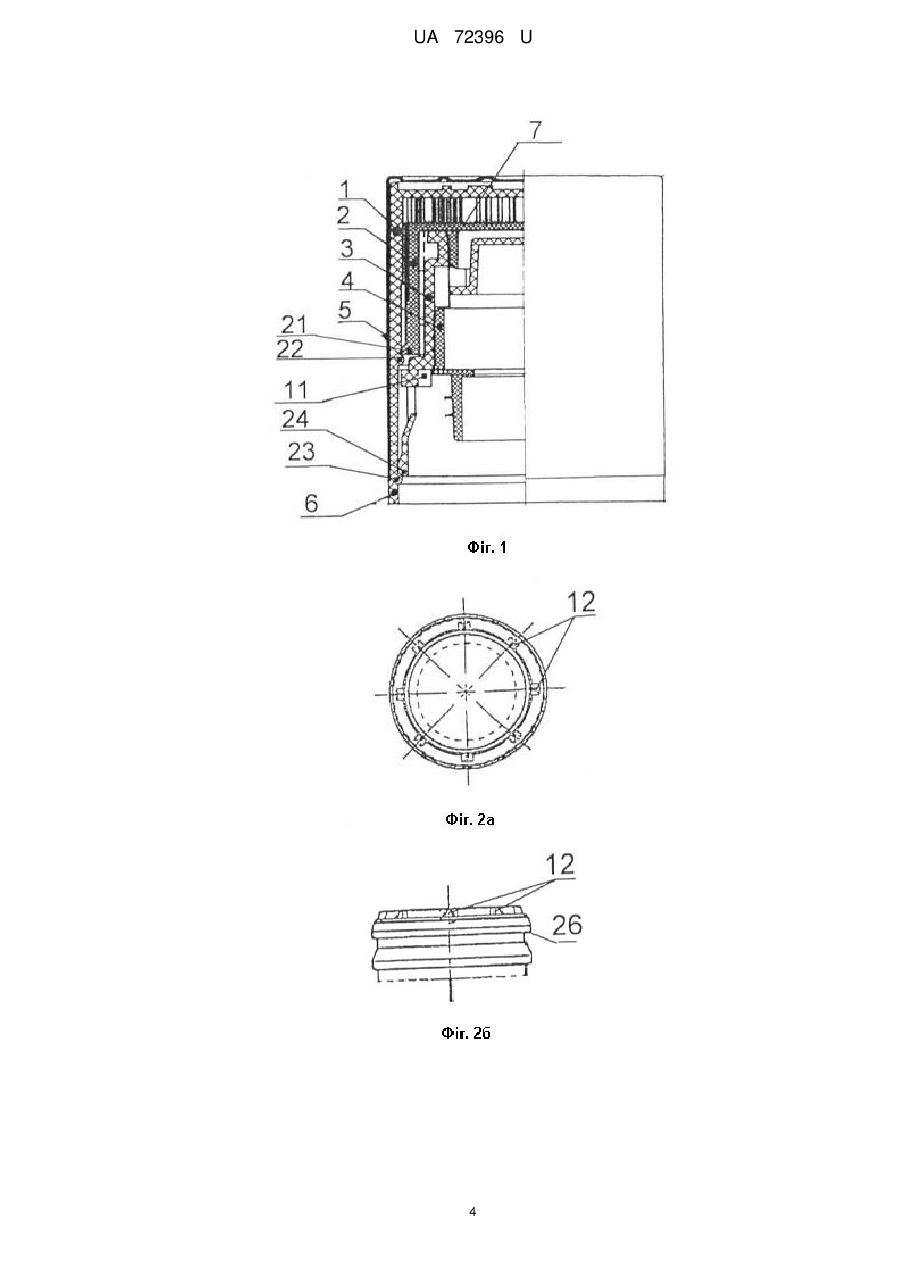

Реферат: Закупорювальний пристрій для пляшки з рідиною містить пластмасовий циліндричний корпус оснащений кожухом, контрольне відривне кільце, кришку, ущільнювальну втулку, елементи обертової фіксації. Елементи обертової фіксації виконано на кільцевій опорній поверхні виливного елемента у вигляді зубців. UA 72396 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ З РІДИНОЮ UA 72396 U UA 72396 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості і стосується закупорювальних пристроїв для скляних пляшок, призначених наприклад для розливання та зберігання в них алкогольних напоїв. Закупорювальні пристрої широко відомі і використовуються у горілчаній галузі. Відомий ряд закупорювальних пристроїв для пляшки описаних наприклад у деклараційних патентах України на корисну модель № 21374, МПК: B65D 41/34, опубл. 15.06.2006; № 16890, МПК B65D 41/34, опубл. 15.08.2006; вони містять циліндричний корпус, що надівається із зусиллям на горло пляшки, причому, для уникнення провертання корпусу пристрою відносно пляшки при відкриванні, його внутрішні поздовжні виступи входять у зачеплення із виступами на зовнішній поверхні горловини пляшки. Найближчим аналогом заявленого технічного рішення є закупорювальний пристрій, захищений патентом України № 61346, МПК: B65D 41/34, опубл. 11.07.2011. Вказаний закупорювальний пристрій містить пластмасовий циліндричний корпус з декоративним кожухом, нерухомо закріплену в ньому кришку, що має внутрішню різь, узгоджену із зовнішньою різзю роздавального пристрою, а також ущільнювальну втулку, верхня посадочна поверхня якої із забезпеченням герметичності узгоджена із виливним елементом, а нижня посадочна поверхня із забезпеченням герметичності узгоджена із горловиною пляшки. Для того, щоб при відкриванні закупорювального пристрою шляхом відгвинчування корпуса уникнути прокручування роздавального пристрою відносно пляшки, закупорювальний пристрій містить запобіжні елементи: пробка між верхньою і нижньою посадочними поверхнями має кільцевий виступ, на нижній опорній кільцевій поверхні якого виконано фіксуючі зачепи, кількість і розміщення яких узгоджено з виступами на торцевій поверхні горловини пляшки, а на верхній опорній кільцевій поверхні виконано фіксуючі зубці, які у складеному стані закупорювального пристрою входять у зачеплення зі стопорними елементами роздавального пристрою. При встановленні такого закупорювального пристрою на пляшку наявні у нижній частині роздавального пристрою фіксуючі елементи входять у зачеплення із кільцевим виступом у верхній частині горловини пляшки, фіксуючи таким чином закупорювальний пристрій на пляшці у осьовому напрямку. При цьому виступи на торцевій поверхні горловини пляшки із зусиллям втискаються у впадини між фіксуючими зачепами, забезпечуючи таким чином обертову фіксацію закупорювального пристрою. Завдяки цьому при відкриванні закупорювального пристрою шляхом прикладення обертового зусилля до корпуса забезпечується нерухоме положення роздавального пристрою відносно горловини пляшки і можливість відгвинчування корпуса відносно роздавального корпуса. Недоліком такого закупорювального пристрою є певна складність конструктивного елемента - ущільнювальної втулки, і як результат - недостатня надійність: як показало практичне застосування таких закупорювальних пристроїв, інколи відкривання потребує прикладення значних зусиль, а інколи буває й зовсім неможливим, особливо у разі помилкового початкового загвинчування (замість відгвинчування) корпуса. Це пояснюється тим, що передача обертового зусилля при відгвинчуванні здійснюється таким ланцюгом: рука - корпус - кришка - нарізне з'єднання між кришкою і роздавальним пристроєм - зачіпне з'єднання між роздавальним пристроєм і ущільнювальною втулкою - зачіпне з'єднання між ущільнювальною втулкою і вінчиком горловини пляшки. Для забезпечення герметичного сполучення між виготовленим зазвичай із порівняно твердого полістиролу роздавальним пристроєм і горловиною скляної пляшки ущільнювальна втулка виготовлена із еластичного поліетилену. В результаті технологічного і складального розкиду, а також під дією умов зберігання наповненої пляшки (тепло/холод) зусилля, необхідне для подолання тертя у нарізному з'єднанні при відкриванні, може бути різним і досягати значень, при яких елементи поліетиленової пробки, які забезпечують обертову фіксацію, можуть бути пошкоджені більш твердими фіксуючими елементами роздавального пристрою і/або пляшки. Таке пошкодження може настати також у разі помилкового обертання корпуса закупорювального пристрою у невірному напрямку, що потребує прикладення ще більших зусиль, і тому вказані фіксувальні елементи деформуються остаточно - відкривання пляшки стає неможливим. В основу корисної моделі поставлена задача підвищення надійності закупорювального пристрою, вказаного вище виду шляхом виконання елементів для передачі зусилля із твердого матеріалу, а також спрощення конструкції. Поставлена задача вирішується тим, що у закупорювальному пристрої для пляшки з рідиною, який містить оснащений кожухом пластмасовий циліндричний корпус із виконаним у нижній частині контрольним відривним кільцем, нерухомо закріплену в корпусі кришку, що має внутрішню різь, узгоджену із зовнішньою різзю виливного елемента, а також ущільнювальну 1 UA 72396 U 5 10 15 20 25 30 35 40 45 50 55 втулку, верхня посадочна частина якої із забезпеченням герметичності узгоджена з виливним елементом, а нижня посадочна частина із забезпеченням герметичності узгоджена з горловиною пляшки, причому закупорювальний пристрій має елементи обертової фіксації закупорювального пристрою відносно пляшки, на торцевій поверхні горловини якої виконано фіксувальні виступи, згідно з корисною моделлю, елементи обертової фіксації виконано на кільцевій опорній поверхні виливного елемента у вигляді зубців, кількість і розміщення яких узгоджено із виступами на торцевій поверхні горловини пляшки. Завдяки цьому технічному рішенню при відкриванні закупорювального пристрою зусилля від виливного елемента передається безпосередньо до виступів горловини пляшки, тобто з ланцюга передачі зусилля вилучено ущільнювальну втулку - конструктивний елемент, виконаний із м'якого матеріалу і призначений для забезпечення герметичності. Таким чином підвищується надійність закупорювального пристрою. Сама ущільнювальна втулка, згідно з корисною моделлю, між верхньою посадочною частиною і нижньою посадочною частиною має кільцевий виступ, верхня і нижня опорні поверхні якого виконані плоскими. Цими опорними поверхнями ущільнювальна втулка затискається між виливним елементом та торцевою поверхнею горловини пляшки, підвищуючи надійність герметизації. Крім того, контрольне відривне кільце має принаймні два поперечні розрізи. Завдяки їх наявності при першому відкриванні закупорювального пристрою кільце розпадається на дві половинки, наочно підтверджуючи, що відбувається саме перше відкривання. Нижче корисна модель детальніше пояснена з використанням креслень. На них схематично зображено: Фіг. 1 - Закупорювальний пристрій у складеному стані; Фіг. 2а - Горловина пляшки, вид зверху; Фіг. 2б - Горловина пляшки, вид збоку; Фіг. 3 - Виливний елемент; Фіг. 4 - Виливний елемент у поздовжньому перерізі; Фіг. 5 - Ущільнювальна втулка; Фіг. 6 - Ущільнювальна втулка у поздовжньому перерізі. Зображений на фіг. 1 закупорювальний пристрій для пляшки з рідиною містить пластмасовий корпус 1, кришку 2, виливний елемент 3 і ущільнювальну втулку 4. Корпус 1 оснащений декоративним кожухом 5, нерухомо закріпленим, наприклад, приклеєним до зовнішньої поверхні корпуса 1. У нижній частині корпуса 1 шляхом введення ділянок ослабленої міцності сформовано контрольне відривне кільце 6. Кришка 2 нерухомо встановлена всередині корпуса 1 наприклад за рахунок з'єднання з геометричним замиканням. На внутрішній бічній поверхні кришки 2 виконано різь, а на її внутрішній торцевій поверхні сформовано вертикальний кільцевий виступ 7. На зовнішній поверхні верхньої частини виливного елемента 3 виконано різь 8, узгоджену з різзю кришки 2. У нижній частині виливного елемента 3 виконано фіксувальні защіпки 9. На нижній опорній кільцевій поверхні 10 виливного елемента 3 виконано фіксувальні виступи 11, переважно у формі зубців, розміри і розміщення яких узгоджено із розмірами і розміщенням виступів 12 на торцевій поверхні горловини пляшки (фіг. 2а, б). Герметичність сполучення між внутрішньою порожниною пляшки і виливним елементом 3 забезпечується ущільнювальною втулкою 4. Ущільнювальна втулка 4 має верхню посадочну частину 13 і нижню посадочну частину 14, з'єднані горизонтальним кільцевим виступом 15, верхня опорна поверхня 16 якого і нижня опорна поверхня 17 якого виконані плоскими. При складанні закупорювального пристрою кришку 2 нагвинчують на виливний елемент 3. При цьому кільцевий виступ 7 кришки герметично прилягає до внутрішньої поверхні 18 вихідного отвору виливного елемента 3. Ущільнювальну втулку 4 вставляють знизу у вхідний отвір 20 виливного елемента 3. При цьому верхня посадочна частина 13 ущільнювальної втулки 4 ущільнювальними кільцями 19 щільно прилягає до внутрішньої поверхні вхідного отвору 20 виливного елемента 3, а верхня опорна поверхня 16 щільно прилягає до плоскої частини нижньої опорної кільцевої поверхні 10 виливного елемента 3. Утворений проміжний вузол із зусиллям вставляють у корпус 1. При цьому виступи на внутрішній поверхні корпуса 1 входять у зачеплення з пазами у зовнішній поверхні кришки 2, забезпечуючи їх взаємну обертову фіксацію, а нижній край 21 кришки 2 заскакує за кільцевий виступ 22 на внутрішній поверхні корпуса 1, забезпечуючи їх взаємну аксіальну фіксацію. 2 UA 72396 U 5 10 15 20 25 30 Одночасно внутрішній виступ 23 відривного кільця 6 корпуса 1 заскакує за нижній край 24 виливного елемента 3. Далі з фіксацією клеєм корпус 1 вставляють у декоративний кожух. При насаджуванні закупорювального пристрою на пляшку нижня посадочна частина 14 ущільнювальної втулки 4 входить у горловину пляшки і ущільнювальними кільцями 25 щільно прилягає до внутрішньої поверхні горловини пляшки. При цьому плоска нижня опорна поверхня 17 ущільнювальної втулки 4 притискається виливним елементом 3 і щільно прилягає до плоскої частини торцевої поверхні горловини пляшки, підвищуючи надійність герметичного сполучення між пляшкою і ущільнювальною втулкою 4. Аксіальну фіксацію закупорювального пристрою на пляшці забезпечують фіксувальні защіпки 9, які при насаджуванні закупорювального пристрою на пляшку заскакують за кільцевий виступ 26 на зовнішній поверхні горловини пляшки (фіг. 2б). Обертову фіксацію закупорювального пристрою на пляшці забезпечують фіксувальні виступи 11 виливного елемента 3 за рахунок того, що кожен із виступів 12 на торцевій поверхні горловини пляшки із зусиллям затискається між двома фіксуючими виступами 11 виливного елемента 3. При першому відкриванні закупорювального пристрою шляхом обертання корпуса 1 відносно пляшки його обертове переміщення за рахунок нарізного з'єднання між кришкою 2 і виливним елементом 3 перетворюється у поступальне переміщення корпуса 1 разом із кришкою 2. При цьому нижній край 24 виливного елемента 3 натискає на внутрішній виступ 23 відривного кільця 6 корпуса 1 і, перемагаючи опір місць ослабленої міцності, відриває кільце 6 від корпуса 1. Завдяки наявності двох поперечних розрізів кільце 6 розпадається на дві частини. Таким чином здійснюється індикація першого відкривання пляшки. При подальшому відгвинчуванні корпуса 1 кільцевий виступ 7 кришки виходить із контакту з внутрішньою поверхнею 18 виливного отвору, відкриваючи шлях для виливання вмісту пляшки. Закривання не спорожненої пляшки здійснюється шляхом нагвинчування корпуса 1 з кришкою 2 на виливний елемент 3 до відчутного упору. Завдяки тому, що, згідно з корисною моделлю, елементи обертової фіксації закупорювального пристрою на пляшці виконано у виливному елементі, виготовленому із порівняно твердого матеріалу, переважно полістиролу, досягається висока надійність обертової фіксації у широкому діапазоні можливих зусиль, необхідних для відгвинчування корпуса 1 з кришкою 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Закупорювальний пристрій для пляшки з рідиною, що містить оснащений кожухом пластмасовий циліндричний корпус із виконаним у нижній частині контрольним відривним кільцем, нерухомо закріплену в корпусі кришку, що має внутрішню різь, узгоджену із зовнішньою різзю виливного елемента, а також ущільнювальну втулку, верхня посадочна частина якої із забезпеченням герметичності узгоджена з виливним елементом, а нижня посадочна частина із забезпеченням герметичності узгоджена з горловиною пляшки, причому закупорювальний пристрій має елементи обертової фіксації закупорювального пристрою відносно пляшки, на торцевій поверхні горловини якої виконано фіксувальні виступи, який відрізняється тим, що елементи обертової фіксації виконано на кільцевій опорній поверхні виливного елемента у вигляді зубців, кількість і розміщення яких узгоджено із виступами на торцевій поверхні горловини пляшки, ущільнювальна втулка між верхньою посадочною частиною і нижньою посадочною частиною має кільцевий виступ, верхня і нижня опорні поверхні якого виконані плоскими. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що контрольне відривне кільце має принаймні два поперечні розрізи. 3 UA 72396 U 4 UA 72396 U 5 UA 72396 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device for bottle of liquid
Автори англійськоюCherniak Yevhenii Oleksandrovych
Назва патенту російськоюУкупорочное устройство для бутылки с жидкостью
Автори російськоюЧерняк Евгений Александрович
МПК / Мітки
МПК: B65D 41/34
Мітки: пляшки, рідиною, пристрій, закупорювальний
