Дерматом з круговим механізмом для зрізування повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4

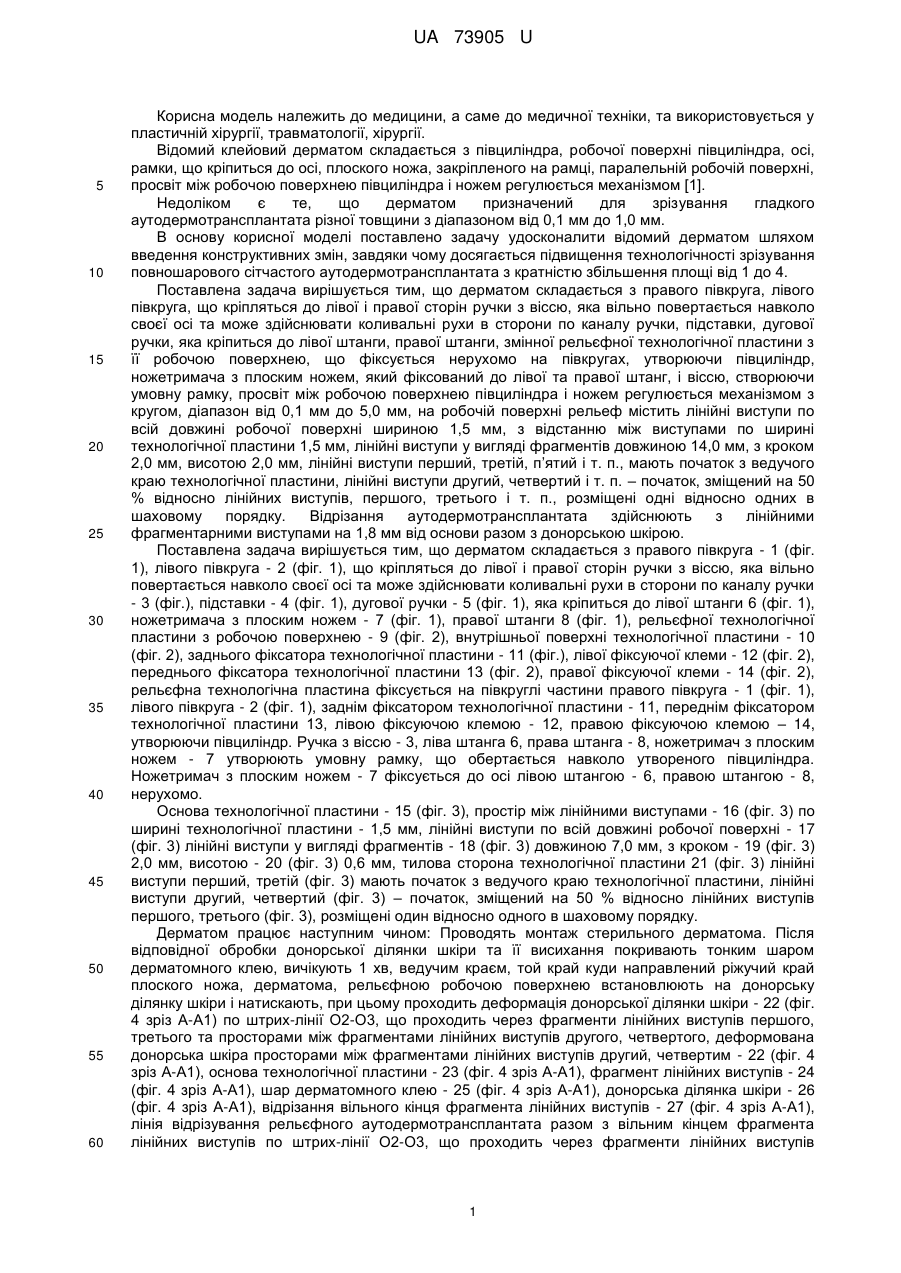

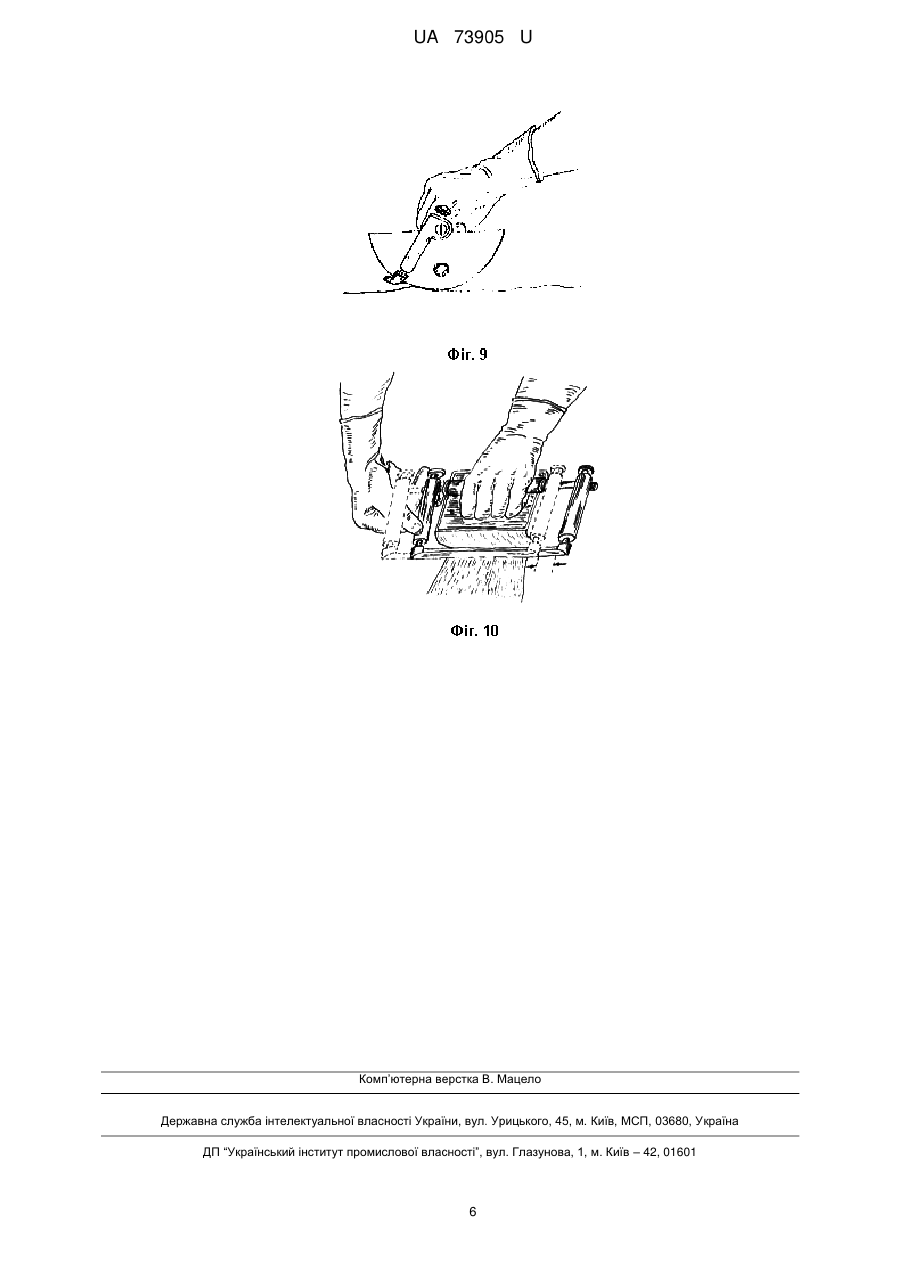

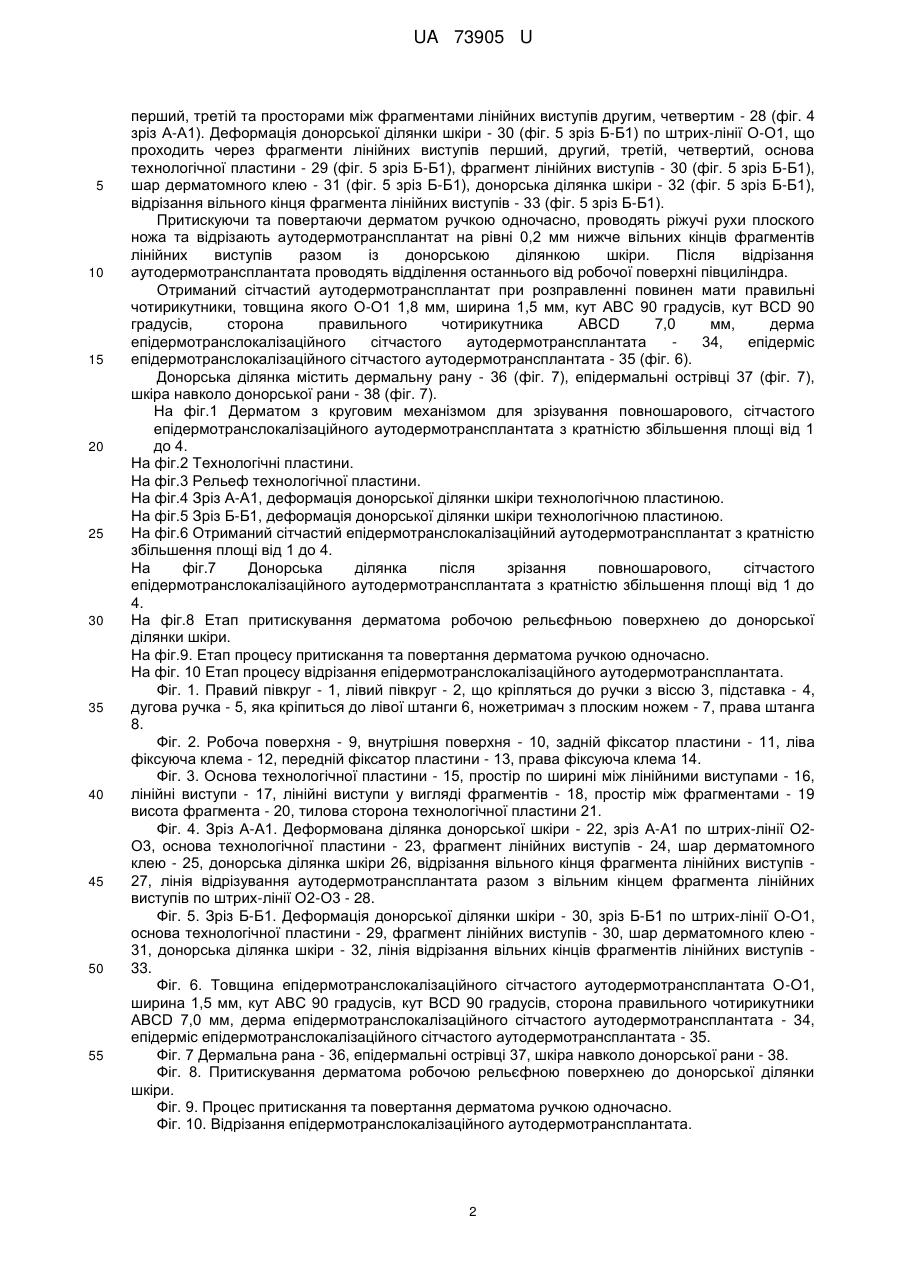

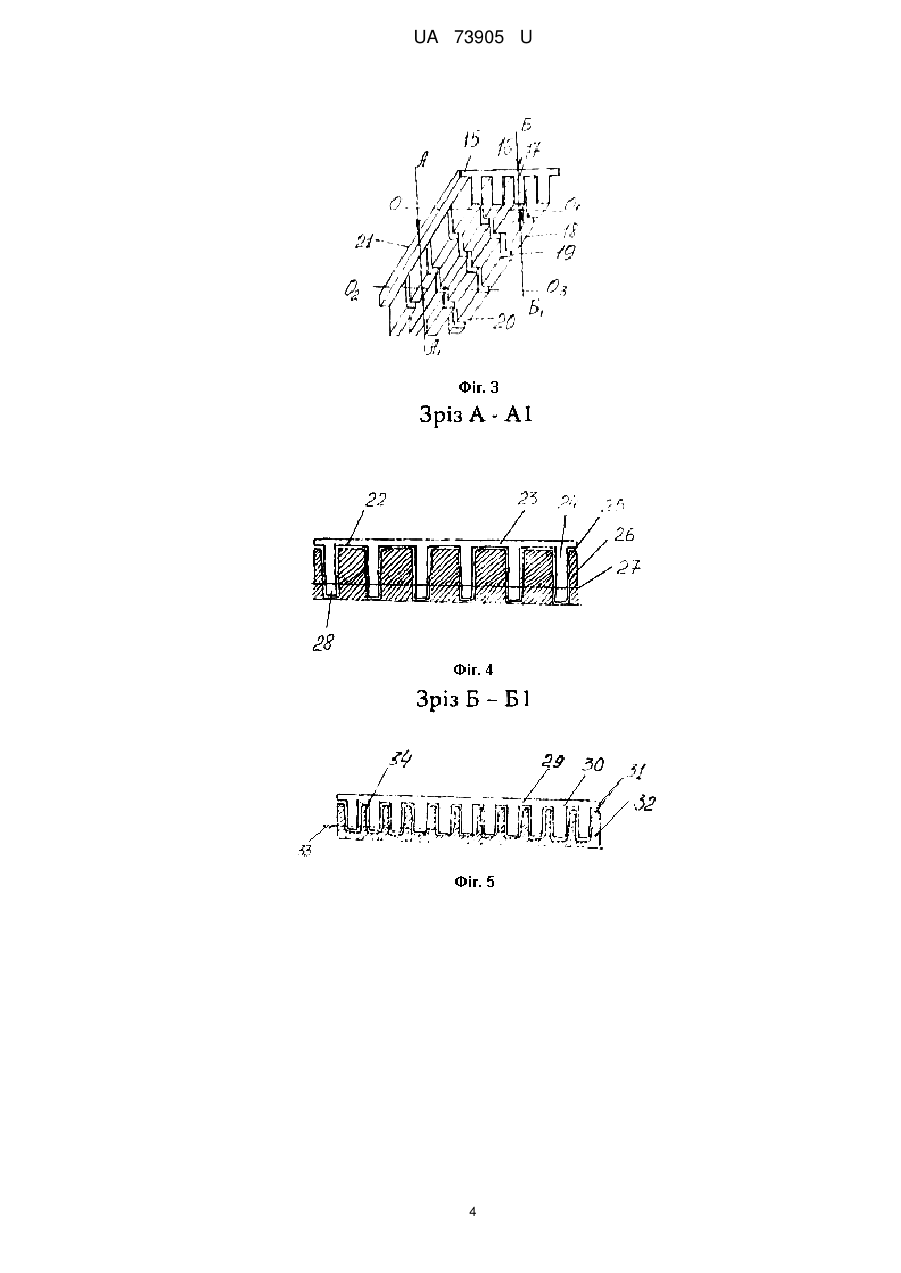

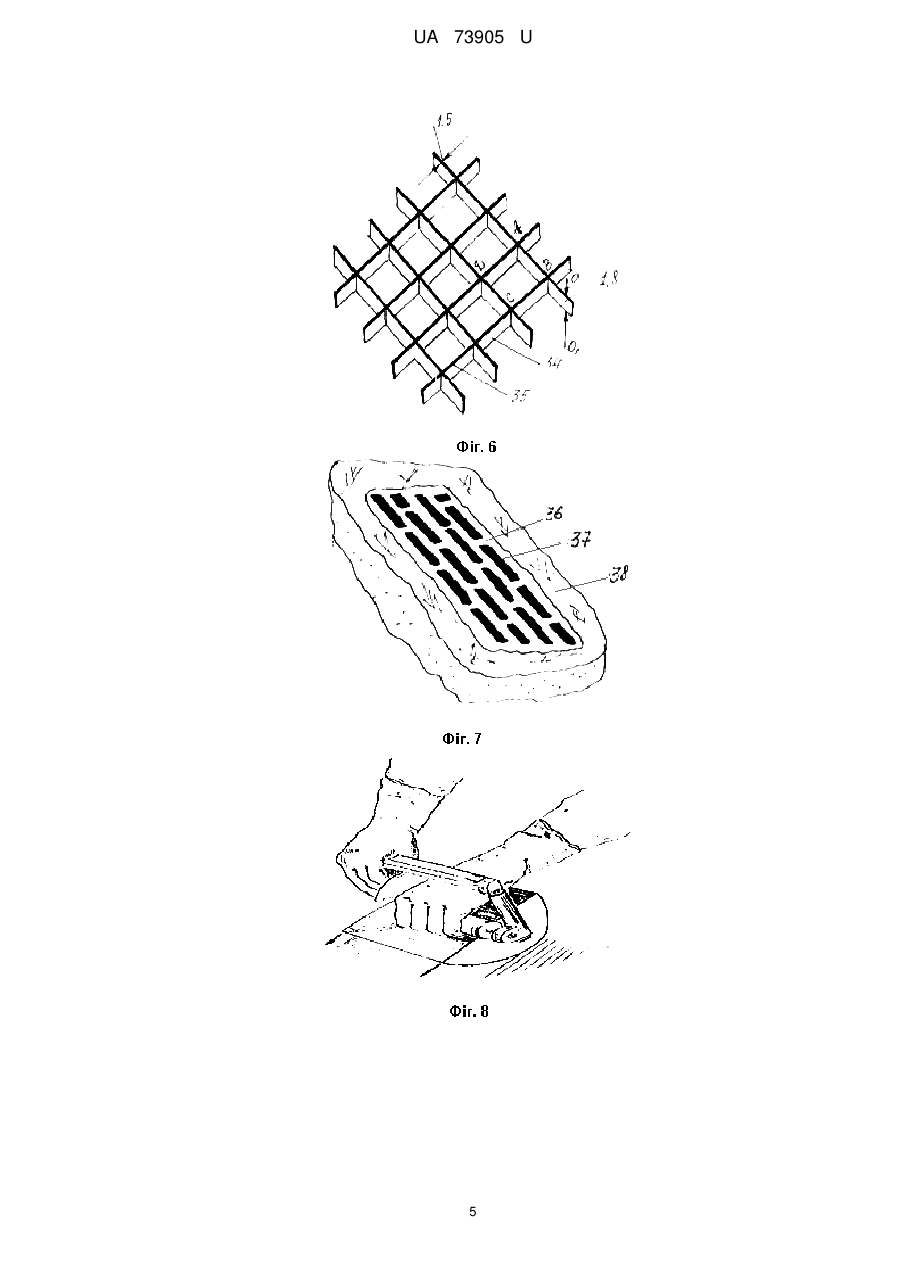

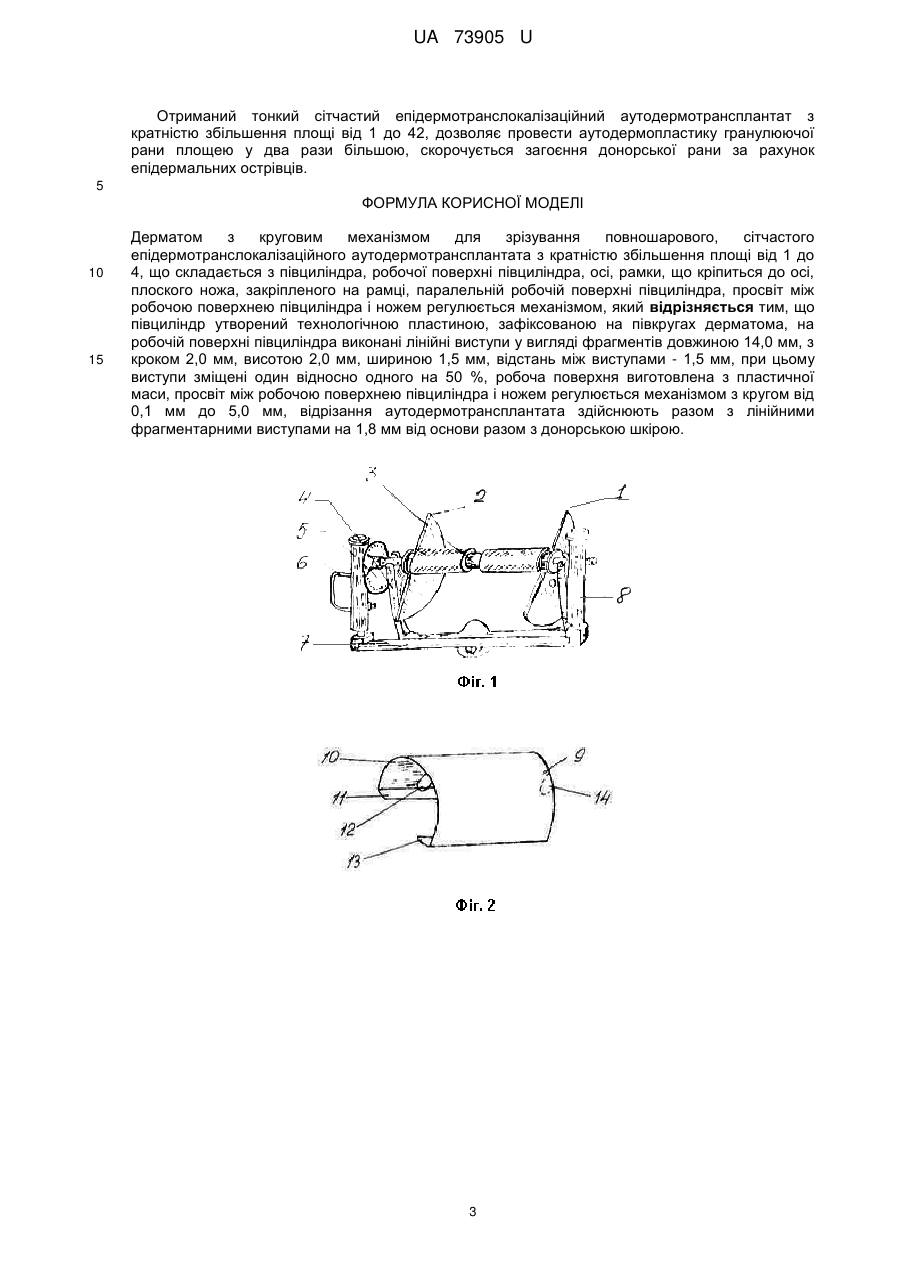

Реферат: UA 73905 U UA 73905 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа, закріпленого на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування повношарового сітчастого аутодермотрансплантата з кратністю збільшення площі від 1 до 4. Поставлена задача вирішується тим, що дерматом складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1 мм до 5,0 мм, на робочій поверхні рельеф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм, з відстанню між виступами по ширині технологічної пластини 1,5 мм, лінійні виступи у вигляді фрагментів довжиною 14,0 мм, з кроком 2,0 мм, висотою 2,0 мм, лінійні виступи перший, третій, п’ятий і т. п., мають початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий і т. п. – початок, зміщений на 50 % відносно лінійних виступів, першого, третього і т. п., розміщені одні відносно одних в шаховому порядку. Відрізання аутодермотрансплантата здійснюють з лінійними фрагментарними виступами на 1,8 мм від основи разом з донорською шкірою. Поставлена задача вирішується тим, що дерматом складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2 (фіг. 1), що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3 (фіг.), підставки - 4 (фіг. 1), дугової ручки - 5 (фіг. 1), яка кріпиться до лівої штанги 6 (фіг. 1), ножетримача з плоским ножем - 7 (фіг. 1), правої штанги 8 (фіг. 1), рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10 (фіг. 2), заднього фіксатора технологічної пластини - 11 (фіг.), лівої фіксуючої клеми - 12 (фіг. 2), переднього фіксатора технологічної пластини 13 (фіг. 2), правої фіксуючої клеми - 14 (фіг. 2), рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1 (фіг. 1), лівого півкруга - 2 (фіг. 1), заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою – 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8, нерухомо. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 (фіг. 3) по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні - 17 (фіг. 3) лінійні виступи у вигляді фрагментів - 18 (фіг. 3) довжиною 7,0 мм, з кроком - 19 (фіг. 3) 2,0 мм, висотою - 20 (фіг. 3) 0,6 мм, тилова сторона технологічної пластини 21 (фіг. 3) лінійні виступи перший, третій (фіг. 3) мають початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий (фіг. 3) – початок, зміщений на 50 % відносно лінійних виступів першого, третього (фіг. 3), розміщені один відносно одного в шаховому порядку. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв, ведучим краєм, той край куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрих-лінії О2-О3, що проходить через фрагменти лінійних виступів першого, третього та просторами між фрагментами лінійних виступів другого, четвертого, деформована донорська шкіра просторами між фрагментами лінійних виступів другий, четвертим - 22 (фіг. 4 зріз А-А1), основа технологічної пластини - 23 (фіг. 4 зріз А-А1), фрагмент лінійних виступів - 24 (фіг. 4 зріз А-А1), шар дерматомного клею - 25 (фіг. 4 зріз А-А1), донорська ділянка шкіри - 26 (фіг. 4 зріз А-А1), відрізання вільного кінця фрагмента лінійних виступів - 27 (фіг. 4 зріз А-А1), лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2-О3, що проходить через фрагменти лінійних виступів 1 UA 73905 U 5 10 15 20 25 30 35 40 45 50 55 перший, третій та просторами між фрагментами лінійних виступів другим, четвертим - 28 (фіг. 4 зріз А-А1). Деформація донорської ділянки шкіри - 30 (фіг. 5 зріз Б-Б1) по штрих-лінії О-О1, що проходить через фрагменти лінійних виступів перший, другий, третій, четвертий, основа технологічної пластини - 29 (фіг. 5 зріз Б-Б1), фрагмент лінійних виступів - 30 (фіг. 5 зріз Б-Б1), шар дерматомного клею - 31 (фіг. 5 зріз Б-Б1), донорська ділянка шкіри - 32 (фіг. 5 зріз Б-Б1), відрізання вільного кінця фрагмента лінійних виступів - 33 (фіг. 5 зріз Б-Б1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,2 мм нижче вільних кінців фрагментів лінійних виступів разом із донорською ділянкою шкіри. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильні чотирикутники, товщина якого О-О1 1,8 мм, ширина 1,5 мм, кут АВС 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутника ABCD 7,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 34, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 35 (фіг. 6). Донорська ділянка містить дермальну рану - 36 (фіг. 7), епідермальні острівці 37 (фіг. 7), шкіра навколо донорської рани - 38 (фіг. 7). На фіг.1 Дерматом з круговим механізмом для зрізування повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4. На фіг.2 Технологічні пластини. На фіг.3 Рельеф технологічної пластини. На фіг.4 Зріз А-А1, деформація донорської ділянки шкіри технологічною пластиною. На фіг.5 Зріз Б-Б1, деформація донорської ділянки шкіри технологічною пластиною. На фіг.6 Отриманий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 4. На фіг.7 Донорська ділянка після зрізання повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4. На фіг.8 Етап притискування дерматома робочою рельєфньою поверхнею до донорської ділянки шкіри. На фіг.9. Етап процесу притискання та повертання дерматома ручкою одночасно. На фіг. 10 Етап процесу відрізання епідермотранслокалізаційного аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 висота фрагмента - 20, тилова сторона технологічної пластини 21. Фіг. 4. Зріз А-А1. Деформована ділянка донорської шкіри - 22, зріз А-А1 по штрих-лінії О2О3, основа технологічної пластини - 23, фрагмент лінійних виступів - 24, шар дерматомного клею - 25, донорська ділянка шкіри 26, відрізання вільного кінця фрагмента лінійних виступів 27, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2-О3 - 28. Фіг. 5. Зріз Б-Б1. Деформація донорської ділянки шкіри - 30, зріз Б-Б1 по штрих-лінії О-О1, основа технологічної пластини - 29, фрагмент лінійних виступів - 30, шар дерматомного клею 31, донорська ділянка шкіри - 32, лінія відрізання вільних кінців фрагментів лінійних виступів 33. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О-О1, ширина 1,5 мм, кут ABC 90 градусів, кут ВСD 90 градусів, сторона правильного чотирикутники ABCD 7,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 34, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 35. Фіг. 7 Дермальна рана - 36, епідермальні острівці 37, шкіра навколо донорської рани - 38. Фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 10. Відрізання епідермотранслокалізаційного аутодермотрансплантата. 2 UA 73905 U Отриманий тонкий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 42, дозволяє провести аутодермопластику гранулюючої рани площею у два рази більшою, скорочується загоєння донорської рани за рахунок епідермальних острівців. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Дерматом з круговим механізмом для зрізування повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 4, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа, закріпленого на рамці, паралельній робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що півциліндр утворений технологічною пластиною, зафіксованою на півкругах дерматома, на робочій поверхні півциліндра виконані лінійні виступи у вигляді фрагментів довжиною 14,0 мм, з кроком 2,0 мм, висотою 2,0 мм, шириною 1,5 мм, відстань між виступами - 1,5 мм, при цьому виступи зміщені один відносно одного на 50 %, робоча поверхня виготовлена з пластичної маси, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом від 0,1 мм до 5,0 мм, відрізання аутодермотрансплантата здійснюють разом з лінійними фрагментарними виступами на 1,8 мм від основи разом з донорською шкірою. 3 UA 73905 U 4 UA 73905 U 5 UA 73905 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
