Спосіб виготовлення абразивного інструменту

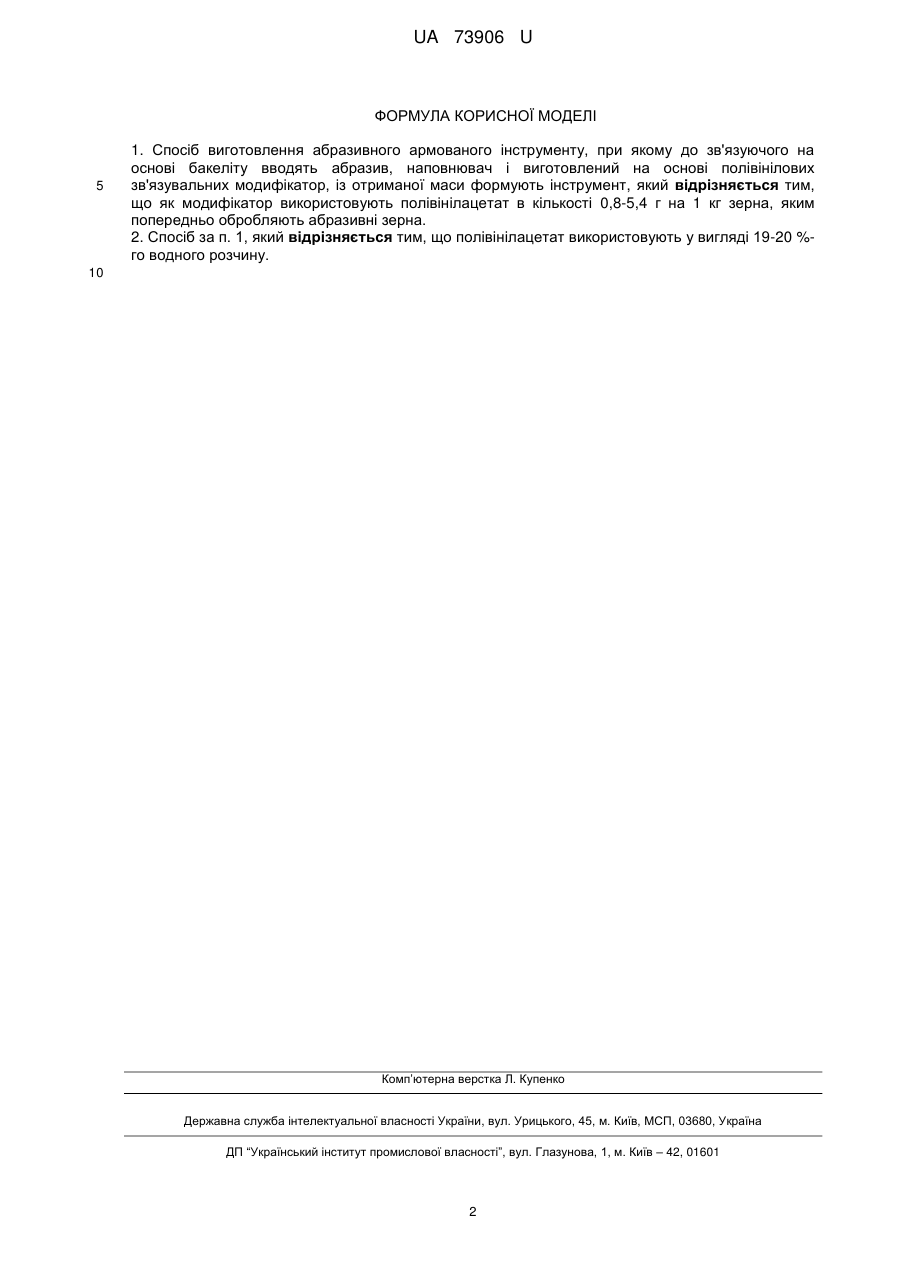

Реферат: Спосіб виготовлення абразивного армованого інструменту, при якому до зв'язуючого на основі бакеліту вводять абразив, наповнювач і виготовлений на основі полівінілових зв'язувальних модифікатор, із отриманої маси формують інструмент. Як модифікатор використовують полівінілацетат в кількості 0,8-5,4 г на 1 кг зерна, яким попередньо обробляють абразивні зерна. UA 73906 U (54) СПОСІБ ВИГОТОВЛЕННЯ АБРАЗИВНОГО ІНСТРУМЕНТУ UA 73906 U UA 73906 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виготовлення абразивного інструменту, призначеного для різання високоабразивних матеріалів міцністю на одновісний стиск до 60 МПа з використанням води. Відоме авторське свідоцтво на винахід "Композиция для армированных абразивных кругов" № 323419 кл. С08G 51/12, в якому компоненти для виготовлення абразивного армованого круга взяті в наступних співвідношеннях (в мас. ч.): абразивні зерна із карбіду кремнію - 100; пульвербакеліт - 5,7-9; рідкий бакеліт - 3,7-6,7; кріоліт - 5,6-9,4. Недоліком даного рішення є засалювання ріжучої кромки абразивних армованих кругів, під час різання із змочуванням водою, яка подається для обезпилення процесу різання та зниження високих температур, що виникають під час різання на границі зерна і зв'язки. Найбільш близьке рішення запропоновано в авторському свідоцтві на винахід "Способ изготовления абразивного инструмента" № 1344591 кл. В24D 3/28, в якому інструменту надають властивість самозагострення під час різання із змочуванням водою за рахунок оброблення абразивних зерен водяним розчином полівінілового спирту. Недоліком такого рішення є складність та дороговизна виготовлення абразивних армованих кругів з попереднім обробленням абразивних зерен розчином полівінілового спирту. Задачею корисної моделі є спрощення виготовлення абразивного інструменту з одночасним його здешевленням. Вказана задача досягається тим, що спосіб виготовлення абразивних армованих інструментів, при якому до зв'язуючого на основі бакеліту вводять абразив, наповнювач і виготовлений на основі полівінілових зв'язувальних модифікатор, із отриманої маси формують інструмент, а як модифікатор використовують полівінілацетат в кількості 0,8-5,4 г на 1 кг зерна, яким попередньо обробляють абразивні зерна, причому полівінілацетат використовують у вигляді 19-20 %-го водяного розчину. Спосіб приготування абразивної маси належить до виробництва абразивних інструментів, що застосовуються при різанні гірських порід (піщаники, мармур, туф, базальт) та будівельних матеріалів (гіпсові та високоглиноземні вогнетривкі вироби) міцністю на одновісний стиск до 60 МПа та високою абразивністю. Абразивний армований інструмент являє собою складну багатокомпонентну композицію, що складається з абразивного зерна, закріпленого в органічній матриці, до складу якої входять зв'язувальні і наповнювач. Спосіб полягає в тому, що абразивне зерно попередньо обробляють готовим 19-20 % водяним розчином полівінілацетату в співвідношенні 0,8-5,4 г розчину на 1 кг зерна. Полівінілацетат широко розповсюджений на ринку України у вигляді клею ПВА ціна якого складає 14,61 грн. за 1 кг (див. каталог компанії Konstanta http://www.konstanta.kiev.ua/ru/catalog/str291/374), що значно дешевше за полівініловий спирт (див. Князева Т. В., Медведева П.А., Розенберг М. Э., Николаев А. Ф. В кн.: Водорастворимые полимеры и их применение. Л.: ЛДНТП, 1976, С. 4-7). Вартість полівінілового спирту в середньому складає 80 грн. за 1 кг (див. каталог будматеріалів та послуг Promobud.ua http://www.promobud.ua/ua/Polivinilovii-spirt-an63811.htm). При обробленні полівінілацетом на поверхні зерна утворюється водорозчинна полімерна плівка потрібної товщини, необхідної для забезпечення процесу самозагострення інструменту та виключення засалювання під час роботи із змочуванням водою, що призводить до зниження температур, які виникають в процесі різання на границі зерна і зв'язки. Спосіб приготування абразивної маси виконується наступним чином. Абразивне зерно засипають в лопатеву мішалку, що обертається при температурі 21-25 °C. Потім готовим 19-20 % водяним розчином полівінілацетату обробляють зерно. Змішування відбувається 3 хв. Після цього до обробленого зерна при температурі 21-25 °C послідовно додають рідкий бакеліт, фенольні порошкоподібні зв'язувальні, кріоліт. Перемішування вказаних елементів відбувається відповідно протягом 2-х хвилин. Отриману абразивну масу просіюють і використовують для формування кругів діаметром 500 мм. Проводять термічну обробку при температурі 20-180 °C протягом 25 ч. Таким чином, запропонований спосіб попереднього оброблення абразивних зерен полівінілацетатом 0,8-5,4 г на 1 кг зерна у вигляді 19-20 % водяного розчину дозволяє спростити та здешевити процес виготовлення абразивного інструменту з підвищенням самозагострення та збереженням працездатності при різанні високоабразивних матеріалів міцністю на одновісне стиснення до 60 МПа з використанням води. 60 1 UA 73906 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Спосіб виготовлення абразивного армованого інструменту, при якому до зв'язуючого на основі бакеліту вводять абразив, наповнювач і виготовлений на основі полівінілових зв'язувальних модифікатор, із отриманої маси формують інструмент, який відрізняється тим, що як модифікатор використовують полівінілацетат в кількості 0,8-5,4 г на 1 кг зерна, яким попередньо обробляють абразивні зерна. 2. Спосіб за п. 1, який відрізняється тим, що полівінілацетат використовують у вигляді 19-20 %го водного розчину. 10 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
