Пристрій для оцінки якості об’єктів

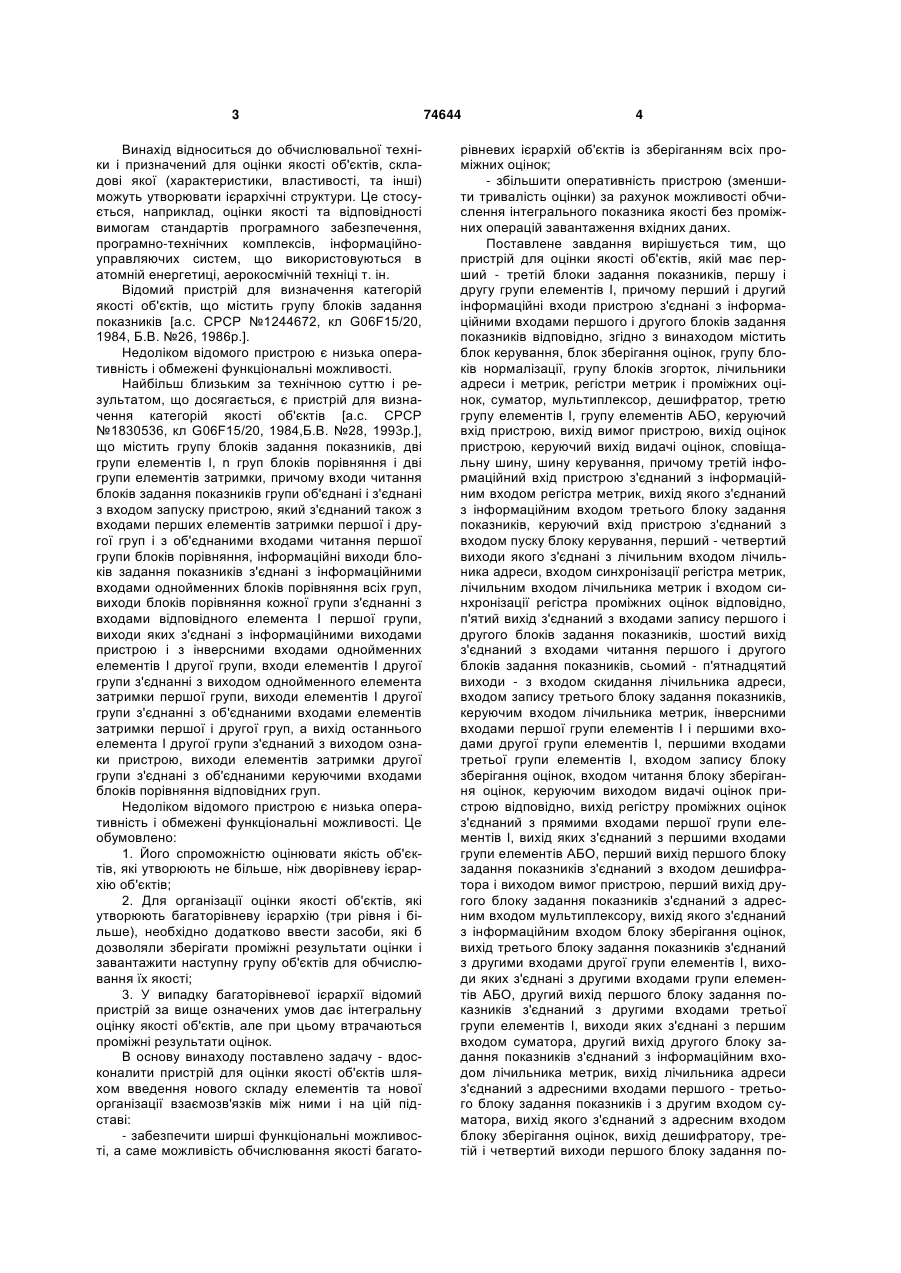

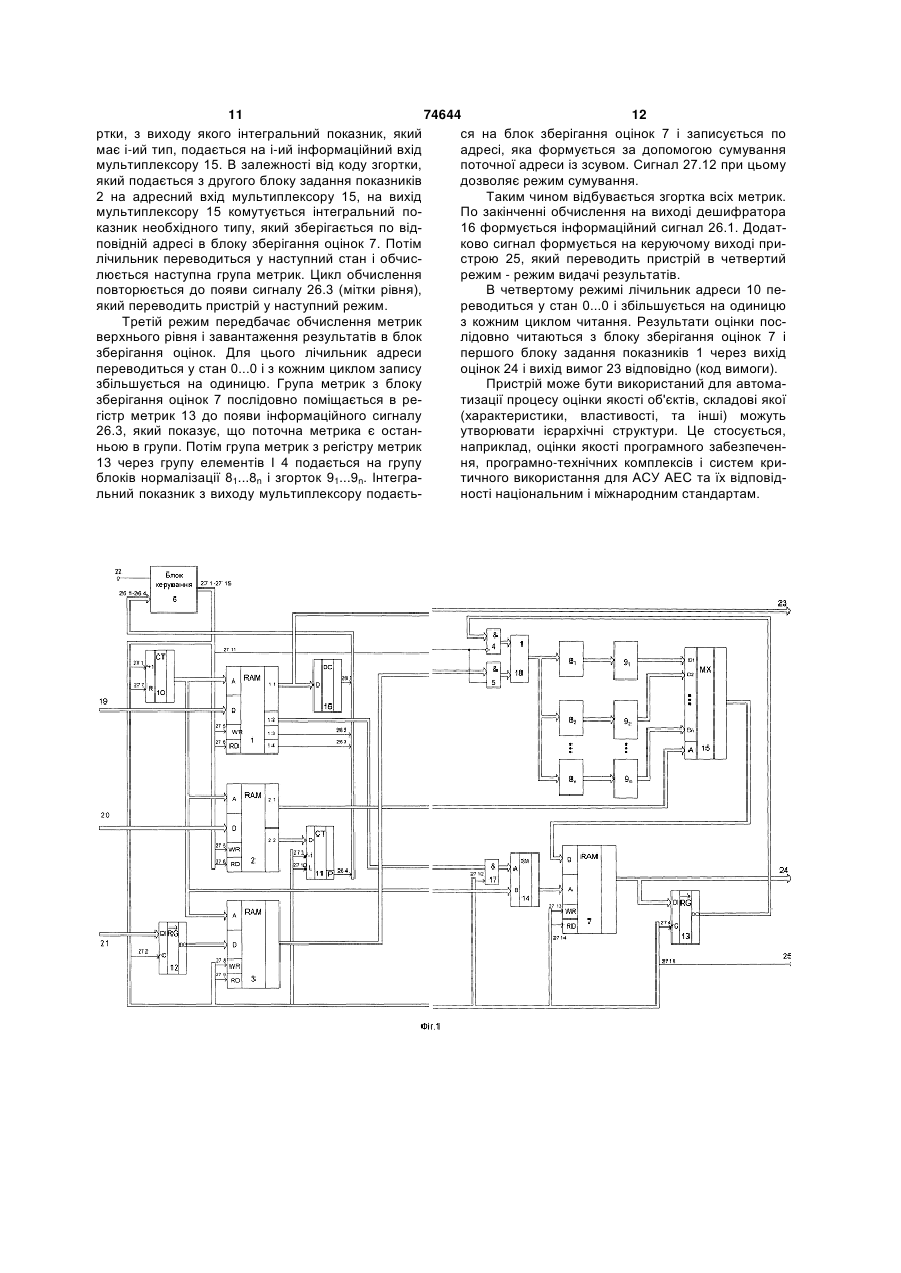

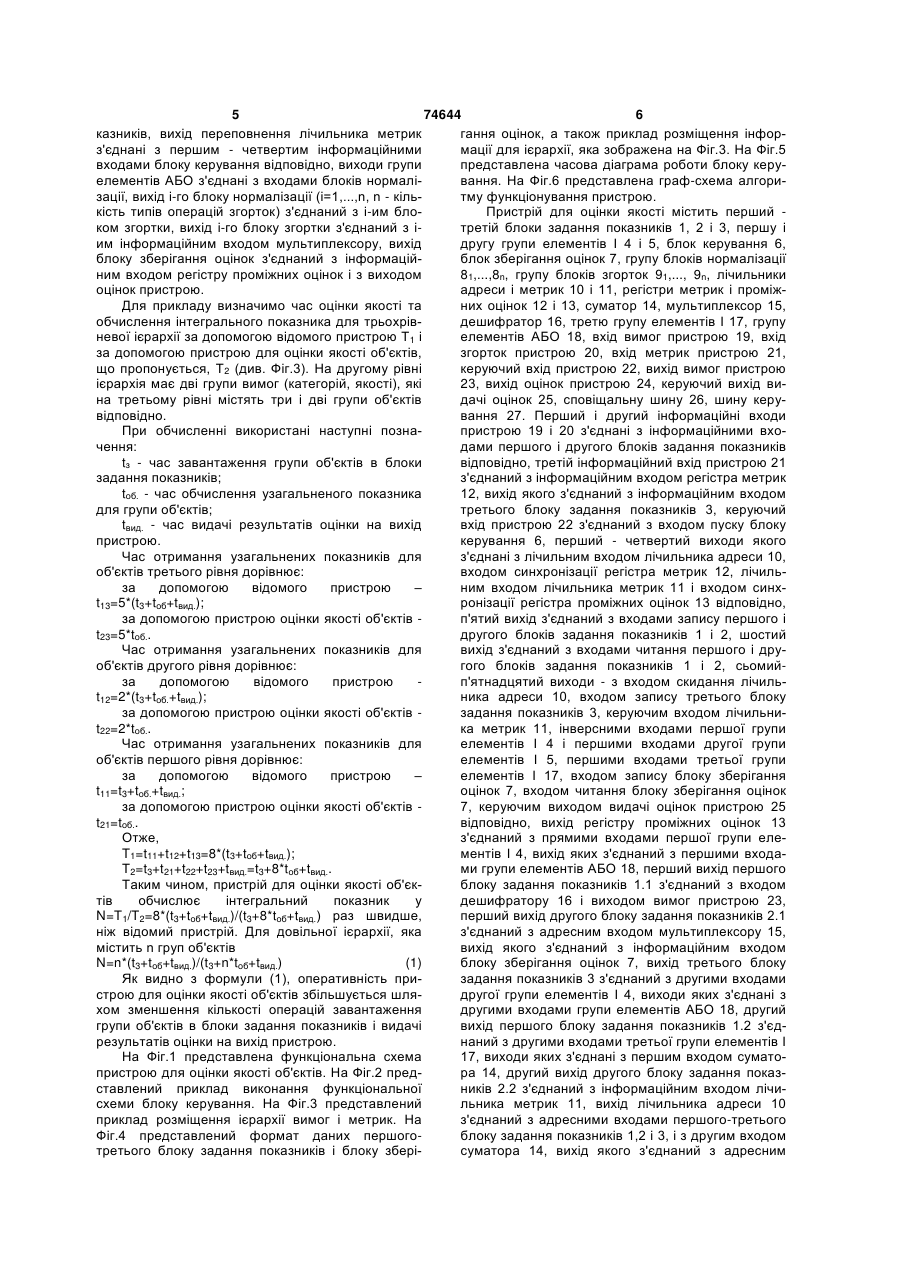

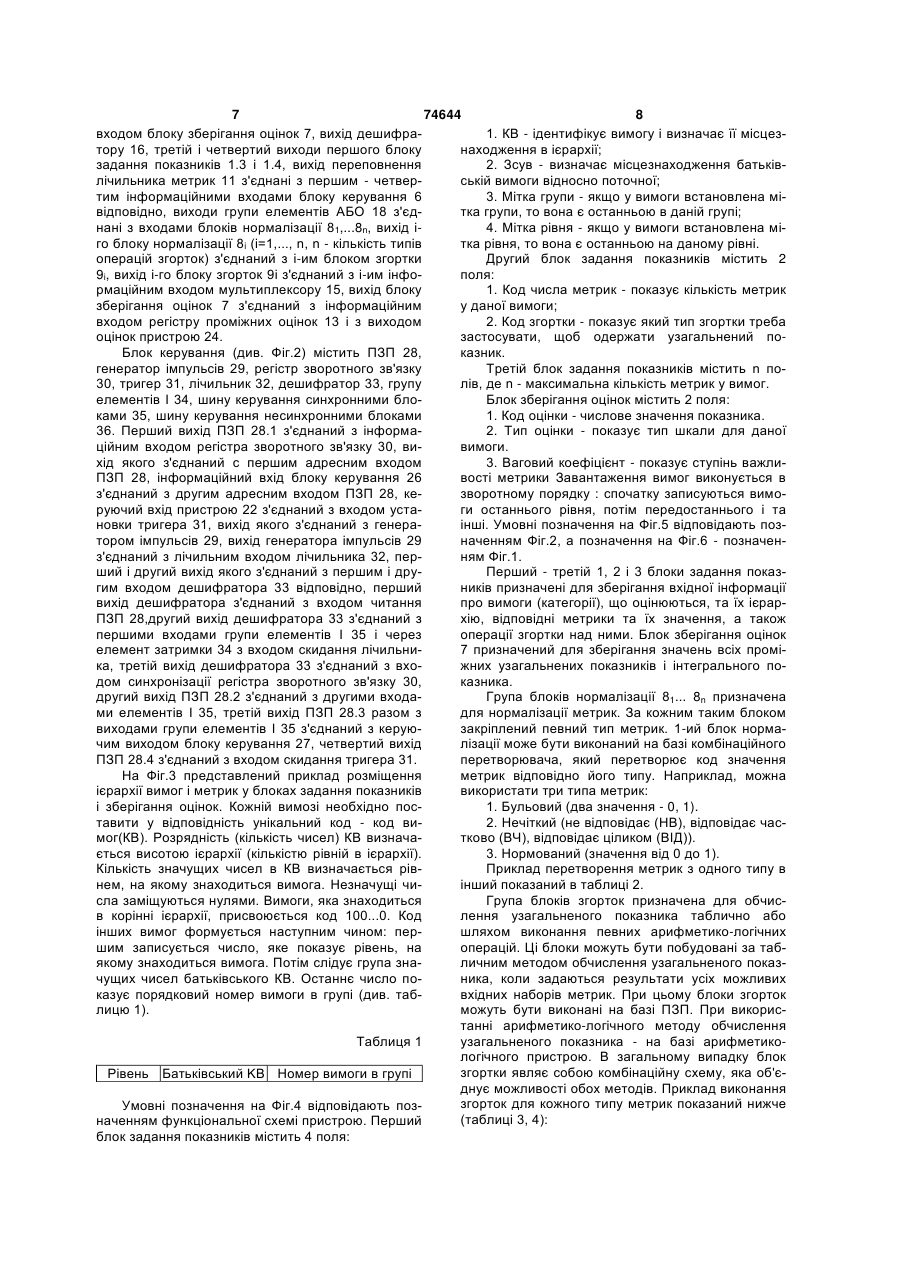

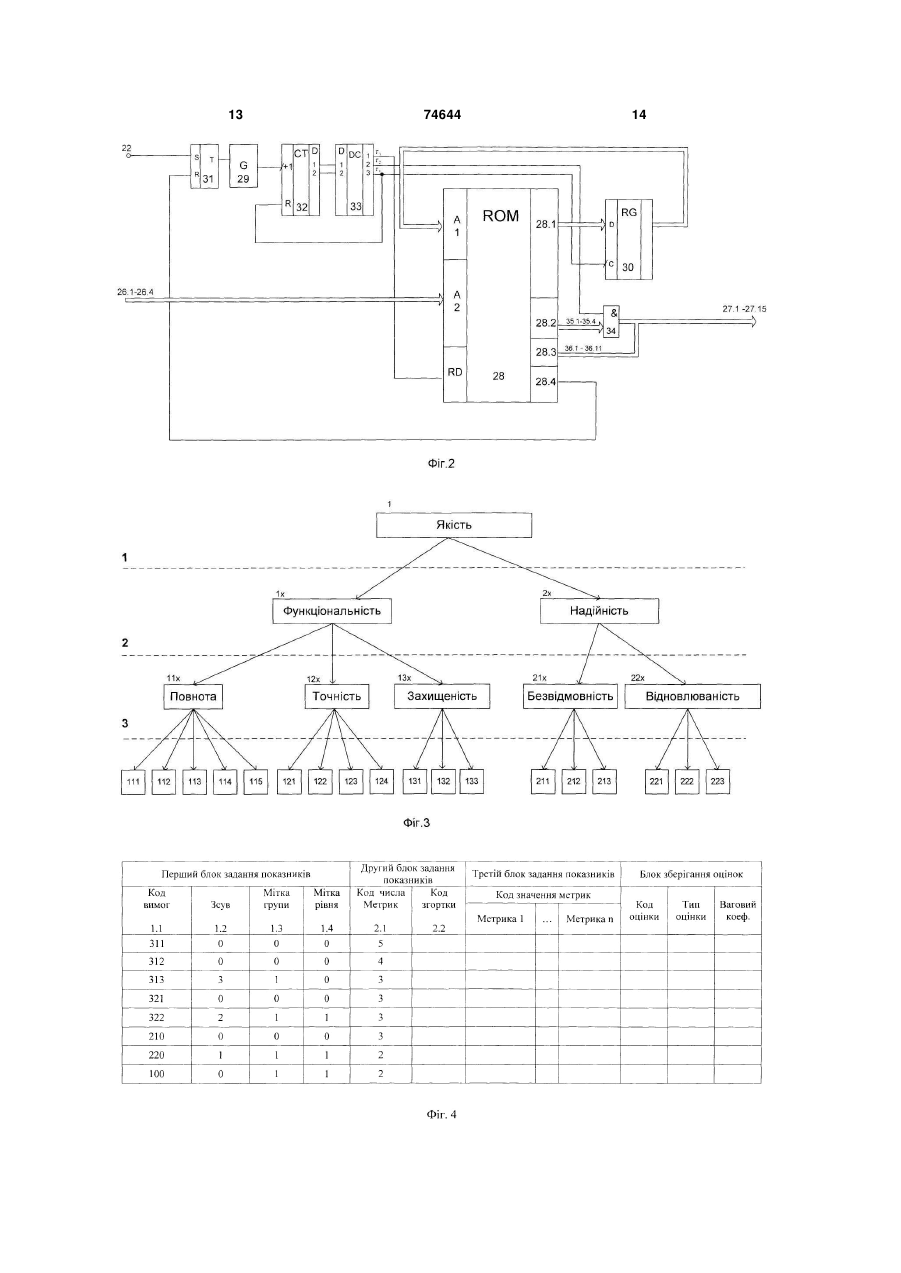

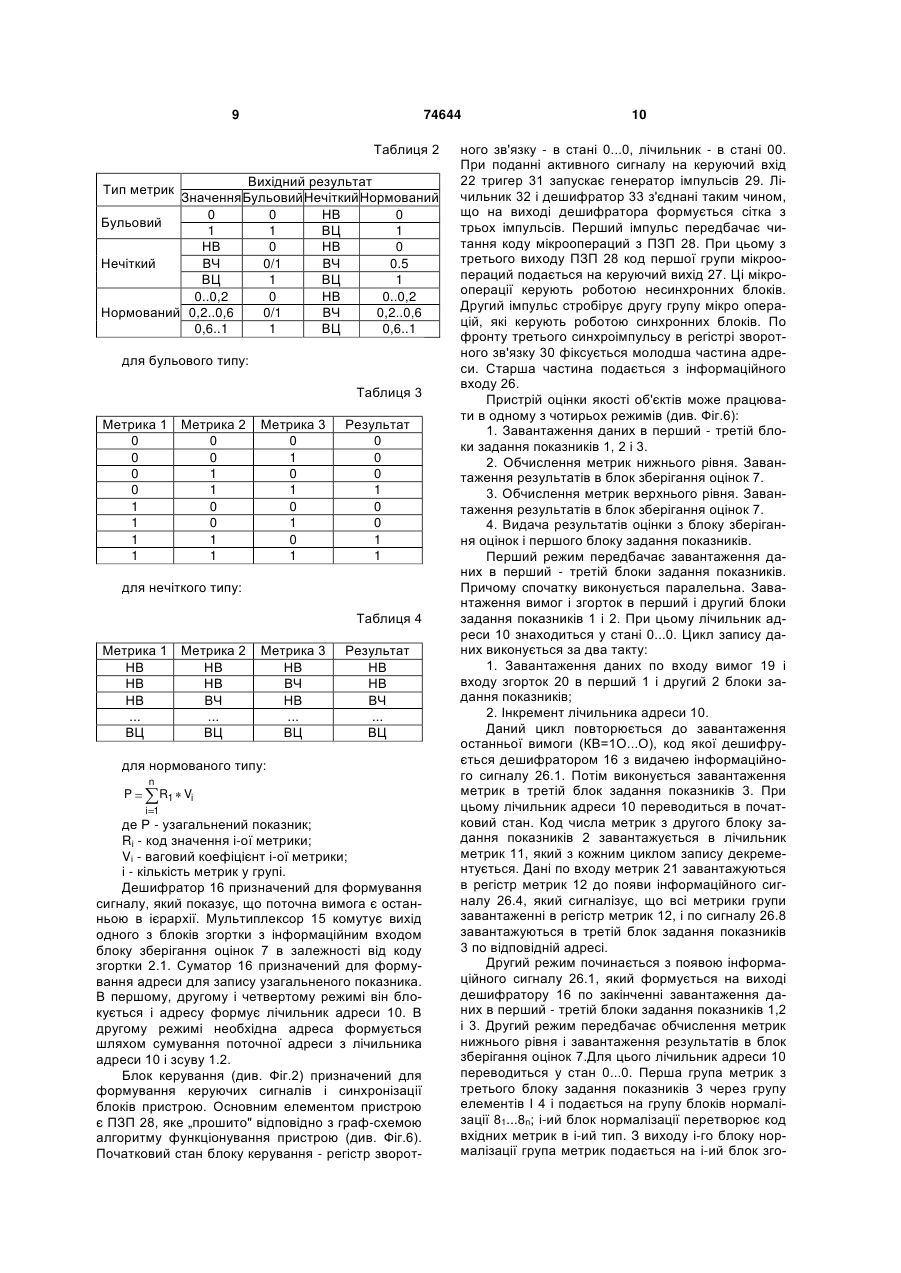

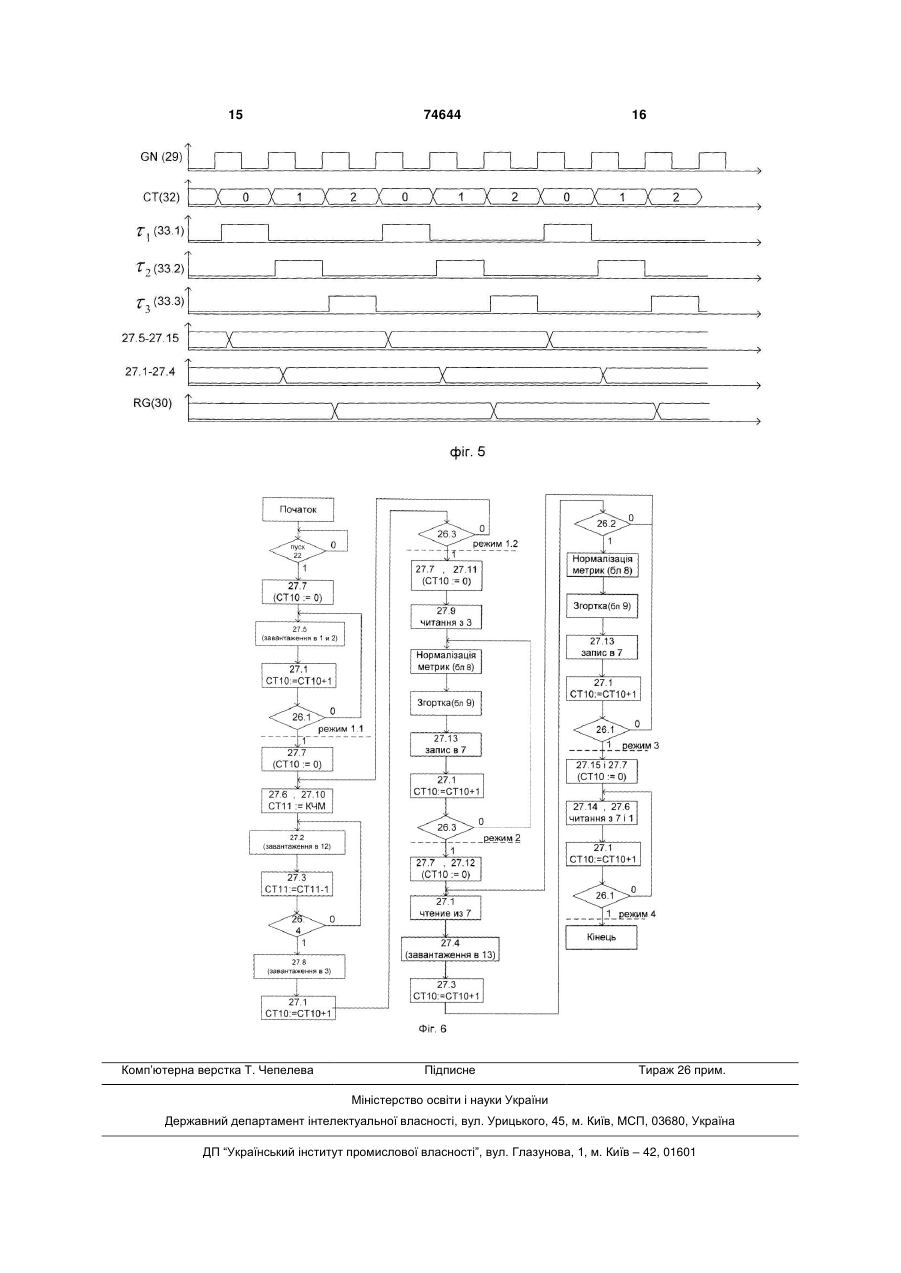

Пристрій для оцінки якості об'єктів, який має перший - третій блоки задання показників, першу і другу групи елементів І, причому перший і другий інформаційні входи пристрою з'єднані з інформаційними входами першого і другого блоків задання показників відповідно, який відрізняється тим, що містить блок керування, блок зберігання оцінок, групу блоків нормалізації, групу блоків згорток, лічильники адреси і метрик, регістри метрик і проміжних оцінок, суматор, мультиплексор, дешифратор, третю групу елементів І, групу елементів АБО, причому третій інформаційний вхід пристрою з'єднаний з інформаційним входом регістра метрик, вихід якого з'єднаний з інформаційним входом третього блока задання показників, керуючий вхід пристрою з'єднаний з входом пуску блока керування, перший - четвертий виходи якого з'єднані з лічильним входом лічильника адреси, входом синхронізації регістра метрик, лічильним входом лічильника метрик і входом синхронізації регістра проміжних оцінок відповідно, п'ятий вихід з'єднаний з входами запису першого і другого блоків задання показників, шостий вихід з'єднаний з входами читання першого і другого блоків задання 2 (19) 1 3 Винахід відноситься до обчислювальної техніки і призначений для оцінки якості об'єктів, складові якої (характеристики, властивості, та інші) можуть утворювати ієрархічні структури. Це стосується, наприклад, оцінки якості та відповідності вимогам стандартів програмного забезпечення, програмно-технічних комплексів, інформаційноуправляючих систем, що використовуються в атомній енергетиці, аерокосмічній техніці т. ін. Відомий пристрій для визначення категорій якості об'єктів, що містить групу блоків задання показників [а.с. СРСР №1244672, кл G06F15/20, 1984, Б.В. №26, 1986р.]. Недоліком відомого пристрою є низька оперативність і обмежені функціональні можливості. Найбільш близьким за технічною суттю і результатом, що досягається, є пристрій для визначення категорій якості об'єктів [а.с. СРСР №1830536, кл G06F15/20, 1984,Б.В. №28, 1993р.], що містить групу блоків задання показників, дві групи елементів І, n груп блоків порівняння і дві групи елементів затримки, причому входи читання блоків задання показників групи об'єднані і з'єднані з входом запуску пристрою, який з'єднаний також з входами перших елементів затримки першої і другої груп і з об'єднаними входами читання першої групи блоків порівняння, інформаційні виходи блоків задання показників з'єднані з інформаційними входами однойменних блоків порівняння всіх груп, виходи блоків порівняння кожної групи з'єднанні з входами відповідного елемента І першої групи, виходи яких з'єднані з інформаційними виходами пристрою і з інверсними входами однойменних елементів І другої групи, входи елементів І другої групи з'єднанні з виходом однойменного елемента затримки першої групи, виходи елементів І другої групи з'єднанні з об'єднаними входами елементів затримки першої і другої груп, а вихід останнього елемента І другої групи з'єднаний з виходом ознаки пристрою, виходи елементів затримки другої групи з'єднані з об'єднаними керуючими входами блоків порівняння відповідних груп. Недоліком відомого пристрою є низька оперативність і обмежені функціональні можливості. Це обумовлено: 1. Його спроможністю оцінювати якість об'єктів, які утворюють не більше, ніж дворівневу ієрархію об'єктів; 2. Для організації оцінки якості об'єктів, які утворюють багаторівневу ієрархію (три рівня і більше), необхідно додатково ввести засоби, які б дозволяли зберігати проміжні результати оцінки і завантажити наступну групу об'єктів для обчислювання їх якості; 3. У випадку багаторівневої ієрархії відомий пристрій за вище означених умов дає інтегральну оцінку якості об'єктів, але при цьому втрачаються проміжні результати оцінок. В основу винаходу поставлено задачу - вдосконалити пристрій для оцінки якості об'єктів шляхом введення нового складу елементів та нової організації взаємозв'язків між ними і на цій підставі: - забезпечити ширші функціональні можливості, а саме можливість обчислювання якості багато 74644 4 рівневих ієрархій об'єктів із зберіганням всіх проміжних оцінок; - збільшити оперативність пристрою (зменшити тривалість оцінки) за рахунок можливості обчислення інтегрального показника якості без проміжних операцій завантаження вхідних даних. Поставлене завдання вирішується тим, що пристрій для оцінки якості об'єктів, якій має перший - третій блоки задання показників, першу і другу групи елементів І, причому перший і другий інформаційні входи пристрою з'єднані з інформаційними входами першого і другого блоків задання показників відповідно, згідно з винаходом містить блок керування, блок зберігання оцінок, групу блоків нормалізації, групу блоків згорток, лічильники адреси і метрик, регістри метрик і проміжних оцінок, суматор, мультиплексор, дешифратор, третю групу елементів І, групу елементів АБО, керуючий вхід пристрою, вихід вимог пристрою, вихід оцінок пристрою, керуючий вихід видачі оцінок, сповіщальну шину, шину керування, причому третій інформаційний вхід пристрою з'єднаний з інформаційним входом регістра метрик, вихід якого з'єднаний з інформаційним входом третього блоку задання показників, керуючий вхід пристрою з'єднаний з входом пуску блоку керування, перший - четвертий виходи якого з'єднані з лічильним входом лічильника адреси, входом синхронізації регістра метрик, лічильним входом лічильника метрик і входом синхронізації регістра проміжних оцінок відповідно, п'ятий вихід з'єднаний з входами запису першого і другого блоків задання показників, шостий вихід з'єднаний з входами читання першого і другого блоків задання показників, сьомий - п'ятнадцятий виходи - з входом скидання лічильника адреси, входом запису третього блоку задання показників, керуючим входом лічильника метрик, інверсними входами першої групи елементів І і першими входами другої групи елементів І, першими входами третьої групи елементів І, входом запису блоку зберігання оцінок, входом читання блоку зберігання оцінок, керуючим виходом видачі оцінок пристрою відповідно, вихід регістру проміжних оцінок з'єднаний з прямими входами першої групи елементів І, вихід яких з'єднаний з першими входами групи елементів АБО, перший вихід першого блоку задання показників з'єднаний з входом дешифратора і виходом вимог пристрою, перший вихід другого блоку задання показників з'єднаний з адресним входом мультиплексору, вихід якого з'єднаний з інформаційним входом блоку зберігання оцінок, вихід третього блоку задання показників з'єднаний з другими входами другої групи елементів І, виходи яких з'єднані з другими входами групи елементів АБО, другий вихід першого блоку задання показників з'єднаний з другими входами третьої групи елементів І, виходи яких з'єднані з першим входом суматора, другий вихід другого блоку задання показників з'єднаний з інформаційним входом лічильника метрик, вихід лічильника адреси з'єднаний з адресними входами першого - третього блоку задання показників і з другим входом суматора, вихід якого з'єднаний з адресним входом блоку зберігання оцінок, вихід дешифратору, третій і четвертий виходи першого блоку задання по 5 74644 6 казників, вихід переповнення лічильника метрик гання оцінок, а також приклад розміщення інфорз'єднані з першим - четвертим інформаційними мації для ієрархії, яка зображена на Фіг.3. На Фіг.5 входами блоку керування відповідно, виходи групи представлена часова діаграма роботи блоку керуелементів АБО з'єднані з входами блоків нормалівання. На Фіг.6 представлена граф-схема алгоризації, вихід і-го блоку нормалізації (і=1,...,n, n - кільтму функціонування пристрою. кість типів операцій згорток) з'єднаний з і-им блоПристрій для оцінки якості містить перший ком згортки, вихід і-го блоку згортки з'єднаний з ітретій блоки задання показників 1, 2 і 3, першу і им інформаційним входом мультиплексору, вихід другу групи елементів І 4 і 5, блок керування 6, блоку зберігання оцінок з'єднаний з інформаційблок зберігання оцінок 7, групу блоків нормалізації ним входом регістру проміжних оцінок і з виходом 81,...,8n, групу блоків згорток 91,..., 9n, лічильники оцінок пристрою. адреси і метрик 10 і 11, регістри метрик і проміжДля прикладу визначимо час оцінки якості та них оцінок 12 і 13, суматор 14, мультиплексор 15, обчислення інтегрального показника для трьохрівдешифратор 16, третю групу елементів І 17, групу невої ієрархії за допомогою відомого пристрою Т1 і елементів АБО 18, вхід вимог пристрою 19, вхід за допомогою пристрою для оцінки якості об'єктів, згорток пристрою 20, вхід метрик пристрою 21, що пропонується, Т2 (див. Фіг.3). На другому рівні керуючий вхід пристрою 22, вихід вимог пристрою ієрархія має дві групи вимог (категорій, якості), які 23, вихід оцінок пристрою 24, керуючий вихід вина третьому рівні містять три і дві групи об'єктів дачі оцінок 25, сповіщальну шину 26, шину керувідповідно. вання 27. Перший і другий інформаційні входи При обчисленні використані наступні познапристрою 19 і 20 з'єднані з інформаційними вхочення: дами першого і другого блоків задання показників tз - час завантаження групи об'єктів в блоки відповідно, третій інформаційний вхід пристрою 21 задання показників; з'єднаний з інформаційним входом регістра метрик tоб. - час обчислення узагальненого показника 12, вихід якого з'єднаний з інформаційним входом для групи об'єктів; третього блоку задання показників 3, керуючий tвид. - час видачі результатів оцінки на вихід вхід пристрою 22 з'єднаний з входом пуску блоку пристрою. керування 6, перший - четвертий виходи якого Час отримання узагальнених показників для з'єднані з лічильним входом лічильника адреси 10, об'єктів третього рівня дорівнює: входом синхронізації регістра метрик 12, лічильза допомогою відомого пристрою – ним входом лічильника метрик 11 і входом синхt13=5*(t3+toб+tвид.); ронізації регістра проміжних оцінок 13 відповідно, за допомогою пристрою оцінки якості об'єктів п'ятий вихід з'єднаний з входами запису першого і t23=5*toб.. другого блоків задання показників 1 і 2, шостий Час отримання узагальнених показників для вихід з'єднаний з входами читання першого і друоб'єктів другого рівня дорівнює: гого блоків задання показників 1 і 2, сьомийза допомогою відомого пристрою п'ятнадцятий виходи - з входом скидання лічильt12=2*(t3+toб.+tвид.); ника адреси 10, входом запису третього блоку за допомогою пристрою оцінки якості об'єктів задання показників 3, керуючим входом лічильниt22=2*tоб.. ка метрик 11, інверсними входами першої групи Час отримання узагальнених показників для елементів І 4 і першими входами другої групи об'єктів першого рівня дорівнює: елементів І 5, першими входами третьої групи за допомогою відомого пристрою – елементів І 17, входом запису блоку зберігання t11=t3+toб.+tвид.; оцінок 7, входом читання блоку зберігання оцінок за допомогою пристрою оцінки якості об'єктів 7, керуючим виходом видачі оцінок пристрою 25 t21=tоб.. відповідно, вихід регістру проміжних оцінок 13 Отже, з'єднаний з прямими входами першої групи елеT1=t11+t12+t13=8*(t3+tоб+tвид.); ментів І 4, вихід яких з'єднаний з першими входаТ2=t3+t21+t22+t23+tвид.=t3+8*tоб+tвид.. ми групи елементів АБО 18, перший вихід першого Таким чином, пристрій для оцінки якості об'єкблоку задання показників 1.1 з'єднаний з входом тів обчислює інтегральний показник y дешифратору 16 і виходом вимог пристрою 23, N=T1/T2=8*(t3+tоб+tвид.)/(t3+8*toб+tвид.) раз швидше, перший вихід другого блоку задання показників 2.1 ніж відомий пристрій. Для довільної ієрархії, яка з'єднаний з адресним входом мультиплексору 15, містить n груп об'єктів вихід якого з'єднаний з інформаційним входом N=n*(t3+tоб+tвид.)/(t3+n*tоб+tвид.) (1) блоку зберігання оцінок 7, вихід третього блоку Як видно з формули (1), оперативність призадання показників 3 з'єднаний з другими входами строю для оцінки якості об'єктів збільшується шлядругої групи елементів І 4, виходи яких з'єднані з хом зменшення кількості операцій завантаження другими входами групи елементів АБО 18, другий групи об'єктів в блоки задання показників і видачі вихід першого блоку задання показників 1.2 з'єдрезультатів оцінки на вихід пристрою. наний з другими входами третьої групи елементів І На Фіг.1 представлена функціональна схема 17, виходи яких з'єднані з першим входом суматопристрою для оцінки якості об'єктів. На Фіг.2 предра 14, другий вихід другого блоку задання показставлений приклад виконання функціональної ників 2.2 з'єднаний з інформаційним входом лічисхеми блоку керування. На Фіг.3 представлений льника метрик 11, вихід лічильника адреси 10 приклад розміщення ієрархії вимог і метрик. На з'єднаний з адресними входами першого-третього Фіг.4 представлений формат даних першогоблоку задання показників 1,2 і 3, і з другим входом третього блоку задання показників і блоку зберісуматора 14, вихід якого з'єднаний з адресним 7 74644 8 входом блоку зберігання оцінок 7, вихід дешифра1. КB - ідентифікує вимогу і визначає її місцезтору 16, третій і четвертий виходи першого блоку находження в ієрархії; задання показників 1.3 і 1.4, вихід переповнення 2. Зсув - визначає місцезнаходження батьківлічильника метрик 11 з'єднані з першим - четверській вимоги відносно поточної; тим інформаційними входами блоку керування 6 3. Мітка групи - якщо у вимоги встановлена мівідповідно, виходи групи елементів АБО 18 з'єдтка групи, то вона є останньою в даній групі; нані з входами блоків нормалізації 81,...8n, вихід і4. Мітка рівня - якщо у вимоги встановлена міго блоку нормалізації 8i (і=1,..., n, n - кількість типів тка рівня, то вона є останньою на даному рівні. операцій згорток) з'єднаний з і-им блоком згортки Другий блок задання показників містить 2 9i, вихід і-го блоку згорток 9і з'єднаний з і-им інфополя: рмаційним входом мультиплексору 15, вихід блоку 1. Код числа метрик - показує кількість метрик зберігання оцінок 7 з'єднаний з інформаційним у даної вимоги; входом регістру проміжних оцінок 13 і з виходом 2. Код згортки - показує який тип згортки треба оцінок пристрою 24. застосувати, щоб одержати узагальнений поБлок керування (див. Фіг.2) містить ПЗП 28, казник. генератор імпульсів 29, регістр зворотного зв'язку Третій блок задання показників містить n по30, тригер 31, лічильник 32, дешифратор 33, групу лів, де n - максимальна кількість метрик у вимог. елементів І 34, шину керування синхронними блоБлок зберігання оцінок містить 2 поля: ками 35, шину керування несинхронними блоками 1. Код оцінки - числове значення показника. 36. Перший вихід ПЗП 28.1 з'єднаний з інформа2. Тип оцінки - показує тип шкали для даної ційним входом регістра зворотного зв'язку 30, вивимоги. хід якого з'єднаний с першим адресним входом 3. Ваговий коефіцієнт - показує ступінь важлиПЗП 28, інформаційний вхід блоку керування 26 вості метрики Завантаження вимог виконується в з'єднаний з другим адресним входом ПЗП 28, кезворотному порядку : спочатку записуються виморуючий вхід пристрою 22 з'єднаний з входом устаги останнього рівня, потім передостаннього і та новки тригера 31, вихід якого з'єднаний з генераінші. Умовні позначення на Фіг.5 відповідають позтором імпульсів 29, вихід генератора імпульсів 29 наченням Фіг.2, а позначення на Фіг.6 - позначенз'єднаний з лічильним входом лічильника 32, перням Фіг.1. ший і другий вихід якого з'єднаний з першим і друПерший - третій 1, 2 і 3 блоки задання показгим входом дешифратора 33 відповідно, перший ників призначені для зберігання вхідної інформації вихід дешифратора з'єднаний з входом читання про вимоги (категорії), що оцінюються, та їх ієрарПЗП 28,другий вихід дешифратора 33 з'єднаний з хію, відповідні метрики та їх значення, а також першими входами групи елементів І 35 і через операції згортки над ними. Блок зберігання оцінок елемент затримки 34 з входом скидання лічильни7 призначений для зберігання значень всіх проміка, третій вихід дешифратора 33 з'єднаний з вхожних узагальнених показників і інтегрального подом синхронізації регістра зворотного зв'язку 30, казника. другий вихід ПЗП 28.2 з'єднаний з другими входаГрупа блоків нормалізації 81... 8n призначена ми елементів І 35, третій вихід ПЗП 28.3 разом з для нормалізації метрик. За кожним таким блоком виходами групи елементів І 35 з'єднаний з керуюзакріплений певний тип метрик. 1-ий блок нормачим виходом блоку керування 27, четвертий вихід лізації може бути виконаний на базі комбінаційного ПЗП 28.4 з'єднаний з входом скидання тригера 31. перетворювача, який перетворює код значення На Фіг.3 представлений приклад розміщення метрик відповідно його типу. Наприклад, можна ієрархії вимог і метрик у блоках задання показників використати три типа метрик: і зберігання оцінок. Кожній вимозі необхідно пос1. Бульовий (два значення - 0, 1). тавити у відповідність унікальний код - код ви2. Нечіткий (не відповідає (НВ), відповідає часмог(КВ). Розрядність (кількість чисел) КB визначатково (ВЧ), відповідає ціликом (ВІД)). ється висотою ієрархії (кількістю рівній в ієрархії). 3. Нормований (значення від 0 до 1). Кількість значущих чисел в КB визначається рівПриклад перетворення метрик з одного типу в нем, на якому знаходиться вимога. Незначущі чиінший показаний в таблиці 2. сла заміщуються нулями. Вимоги, яка знаходиться Група блоків згорток призначена для обчисв корінні ієрархії, присвоюється код 100...0. Код лення узагальненого показника таблично або інших вимог формується наступним чином: першляхом виконання певних арифметико-логічних шим записується число, яке показує рівень, на операцій. Ці блоки можуть бути побудовані за табякому знаходиться вимога. Потім слідує група зналичним методом обчислення узагальненого показчущих чисел батьківського КB. Останнє число поника, коли задаються результати усіх можливих казує порядковий номер вимоги в групі (див. табвхідних наборів метрик. При цьому блоки згорток лицю 1). можуть бути виконані на базі ПЗП. При використанні арифметико-логічного методу обчислення Таблиця 1 узагальненого показника - на базі арифметикологічного пристрою. В загальному випадку блок згортки являє собою комбінаційну схему, яка об'єРівень Батьківський KB Номер вимоги в групі днує можливості обох методів. Приклад виконання згорток для кожного типу метрик показаний нижче Умовні позначення на Фіг.4 відповідають поз(таблиці 3, 4): наченням функціональної схемі пристрою. Перший блок задання показників містить 4 поля: 9 74644 Таблиця 2 Вихіднийрезультат Значення Бульовий Нечіткий Нормований 0 0 НВ 0 Бульовий 1 1 ВЦ 1 НВ 0 НВ 0 Нечіткий ВЧ 0/1 ВЧ 0.5 ВЦ 1 ВЦ 1 0..0,2 0 НВ 0..0,2 Нормований 0,2..0,6 0/1 ВЧ 0,2..0,6 0,6..1 1 ВЦ 0,6..1 Тип метрик для бульового типу: Таблиця 3 Метрика 1 Метрика 2 0 0 0 0 0 1 0 1 1 0 1 0 1 1 1 1 Метрика 3 0 1 0 1 0 1 0 1 Результат 0 0 0 1 0 0 1 1 для нечіткого типу: Таблиця 4 Метрика 1 Метрика 2 НВ НВ НВ НВ НВ ВЧ ... ... ВЦ ВЦ Метрика 3 НВ ВЧ НВ ... ВЦ Результат НВ НВ ВЧ ... ВЦ для нормованого типу: n P R1 Vi i 1 де Ρ - узагальнений показник; Rі - код значення і-ої метрики; Vі - ваговий коефіцієнт і-ої метрики; і - кількість метрик у групі. Дешифратор 16 призначений для формування сигналу, який показує, що поточна вимога є останньою в ієрархії. Мультиплексор 15 комутує вихід одного з блоків згортки з інформаційним входом блоку зберігання оцінок 7 в залежності від коду згортки 2.1. Суматор 16 призначений для формування адреси для запису узагальненого показника. В першому, другому і четвертому режимі він блокується і адресу формує лічильник адреси 10. В другому режимі необхідна адреса формується шляхом сумування поточної адреси з лічильника адреси 10 і зсуву 1.2. Блок керування (див. Фіг.2) призначений для формування керуючих сигналів і синхронізації блоків пристрою. Основним елементом пристрою є ПЗП 28, яке „прошито" відповідно з граф-схемою алгоритму функціонування пристрою (див. Фіг.6). Початковий стан блоку керування - регістр зворот 10 ного зв'язку - в стані 0...0, лічильник - в стані 00. При поданні активного сигналу на керуючий вхід 22 тригер 31 запускає генератор імпульсів 29. Лічильник 32 і дешифратор 33 з'єднані таким чином, що на виході дешифратора формується сітка з трьох імпульсів. Перший імпульс передбачає читання коду мікроопераций з ПЗП 28. При цьому з третього виходу ПЗП 28 код першої групи мікроопераций подається на керуючий вихід 27. Ці мікрооперації керують роботою несинхронних блоків. Другий імпульс стробірує другу групу мікро операцій, які керують роботою синхронних блоків. По фронту третього синхроімпульсу в регістрі зворотного зв'язку 30 фіксується молодша частина адреси. Старша частина подається з інформаційного входу 26. Пристрій оцінки якості об'єктів може працювати в одному з чотирьох режимів (див. Фіг.6): 1. Завантаження даних в перший - третій блоки задання показників 1, 2 і 3. 2. Обчислення метрик нижнього рівня. Завантаження результатів в блок зберігання оцінок 7. 3. Обчислення метрик верхнього рівня. Завантаження результатів в блок зберігання оцінок 7. 4. Видача результатів оцінки з блоку зберігання оцінок і першого блоку задання показників. Перший режим передбачає завантаження даних в перший - третій блоки задання показників. Причому спочатку виконується паралельна. Завантаження вимог і згорток в перший і другий блоки задання показників 1 і 2. При цьому лічильник адреси 10 знаходиться у стані 0...0. Цикл запису даних виконується за два такту: 1. Завантаження даних по входу вимог 19 і входу згорток 20 в перший 1 і другий 2 блоки задання показників; 2. Інкремент лічильника адреси 10. Даний цикл повторюється до завантаження останньої вимоги (КВ=1О...О), код якої дешифрується дешифратором 16 з видачею інформаційного сигналу 26.1. Потім виконується завантаження метрик в третій блок задання показників 3. При цьому лічильник адреси 10 переводиться в початковий стан. Код числа метрик з другого блоку задання показників 2 завантажується в лічильник метрик 11, який з кожним циклом запису декрементується. Дані по входу метрик 21 завантажуються в регістр метрик 12 до появи інформаційного сигналу 26.4, який сигналізує, що всі метрики групи завантаженні в регістр метрик 12, і по сигналу 26.8 завантажуються в третій блок задання показників 3 по відповідній адресі. Другий режим починається з появою інформаційного сигналу 26.1, який формується на виході дешифратору 16 по закінченні завантаження даних в перший - третій блоки задання показників 1,2 і 3. Другий режим передбачає обчислення метрик нижнього рівня і завантаження результатів в блок зберігання оцінок 7.Для цього лічильник адреси 10 переводиться у стан 0...0. Перша група метрик з третього блоку задання показників 3 через групу елементів І 4 і подається на групу блоків нормалізації 81...8n; і-ий блок нормалізації перетворює код вхідних метрик в і-ий тип. З виходу і-го блоку нормалізації група метрик подається на і-ий блок зго 11 74644 12 ртки, з виходу якого інтегральний показник, який ся на блок зберігання оцінок 7 і записується по має і-ий тип, подається на і-ий інформаційний вхід адресі, яка формується за допомогою сумування мультиплексору 15. В залежності від коду згортки, поточної адреси із зсувом. Сигнал 27.12 при цьому який подається з другого блоку задання показників дозволяє режим сумування. 2 на адресний вхід мультиплексору 15, на вихід Таким чином відбувається згортка всіх метрик. мультиплексору 15 комутується інтегральний поПо закінченні обчислення на виході дешифратора казник необхідного типу, який зберігається по від16 формується інформаційний сигнал 26.1. Додатповідній адресі в блоку зберігання оцінок 7. Потім ково сигнал формується на керуючому виході прилічильник переводиться у наступний стан і обчисстрою 25, який переводить пристрій в четвертий люється наступна група метрик. Цикл обчислення режим - режим видачі результатів. повторюється до появи сигналу 26.3 (мітки рівня), В четвертому режимі лічильник адреси 10 пеякий переводить пристрій у наступний режим. реводиться у стан 0...0 і збільшується на одиницю Третій режим передбачає обчислення метрик з кожним циклом читання. Результати оцінки посверхнього рівня і завантаження результатів в блок лідовно читаються з блоку зберігання оцінок 7 і зберігання оцінок. Для цього лічильник адреси першого блоку задання показників 1 через вихід переводиться у стан 0...0 і з кожним циклом запису оцінок 24 і вихід вимог 23 відповідно (код вимоги). збільшується на одиницю. Група метрик з блоку Пристрій може бути використаний для автомазберігання оцінок 7 послідовно поміщається в ретизації процесу оцінки якості об'єктів, складові якої гістр метрик 13 до появи інформаційного сигналу (характеристики, властивості, та інші) можуть 26.3, який показує, що поточна метрика є останутворювати ієрархічні структури. Це стосується, ньою в групи. Потім група метрик з регістру метрик наприклад, оцінки якості програмного забезпечен13 через групу елементів І 4 подається на групу ня, програмно-технічних комплексів і систем криблоків нормалізації 81...8n і згорток 91...9n. Інтегратичного використання для АСУ АЕС та їх відповідльний показник з виходу мультиплексору подаєтьності національним і міжнародним стандартам. 13 74644 14 15 Комп’ютерна верстка Т. Чепелева 74644 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
