Лінійний димовий пожежний сповіщувач

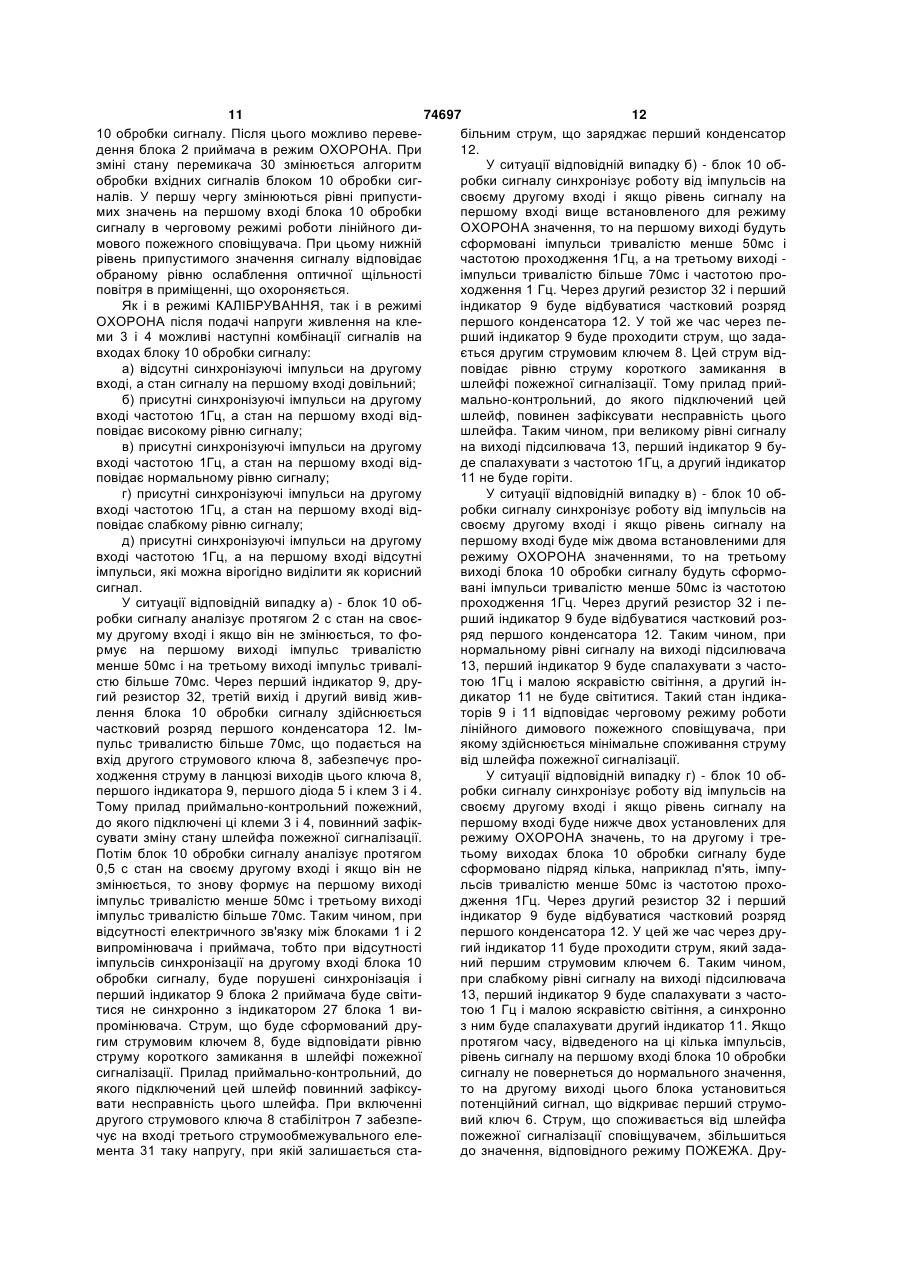

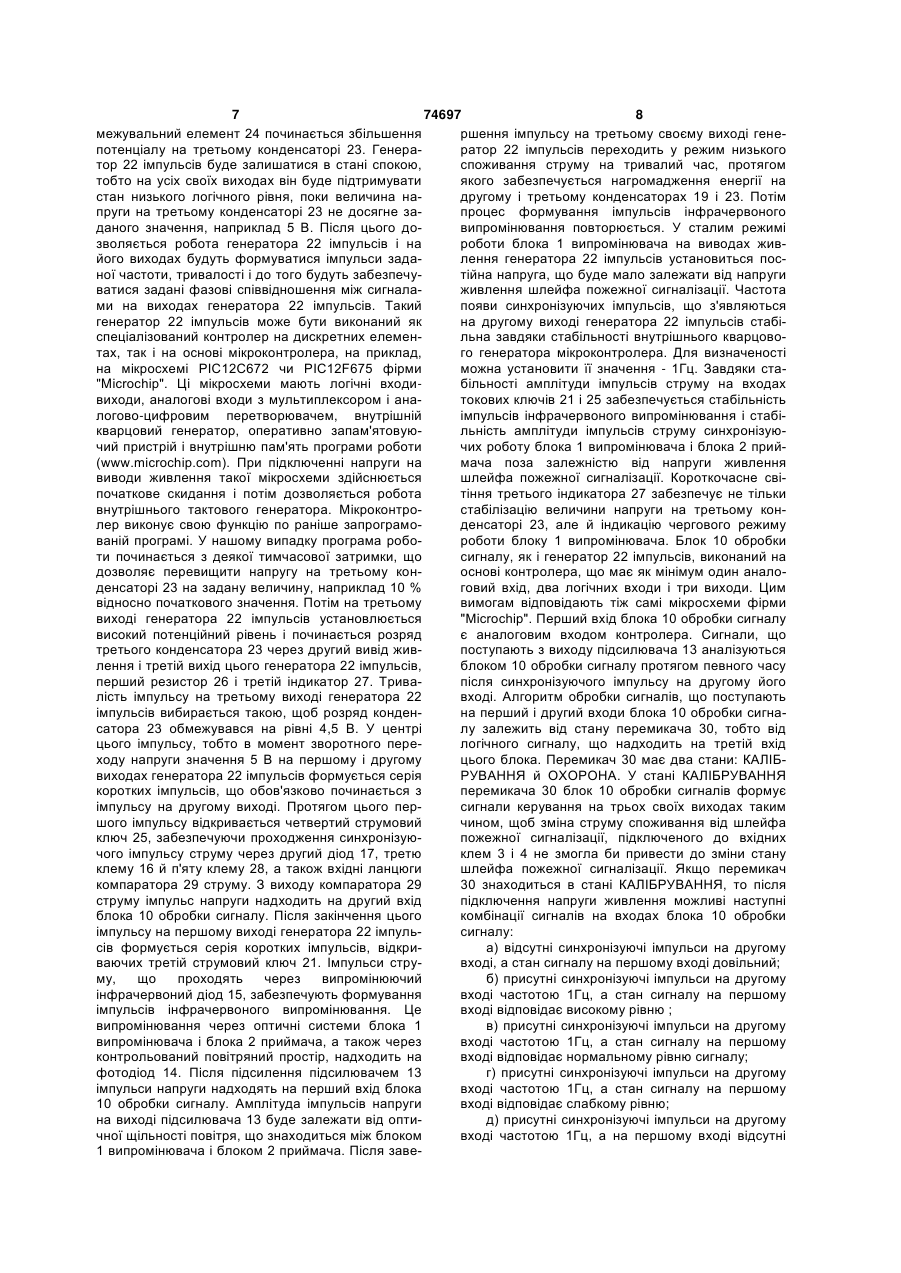

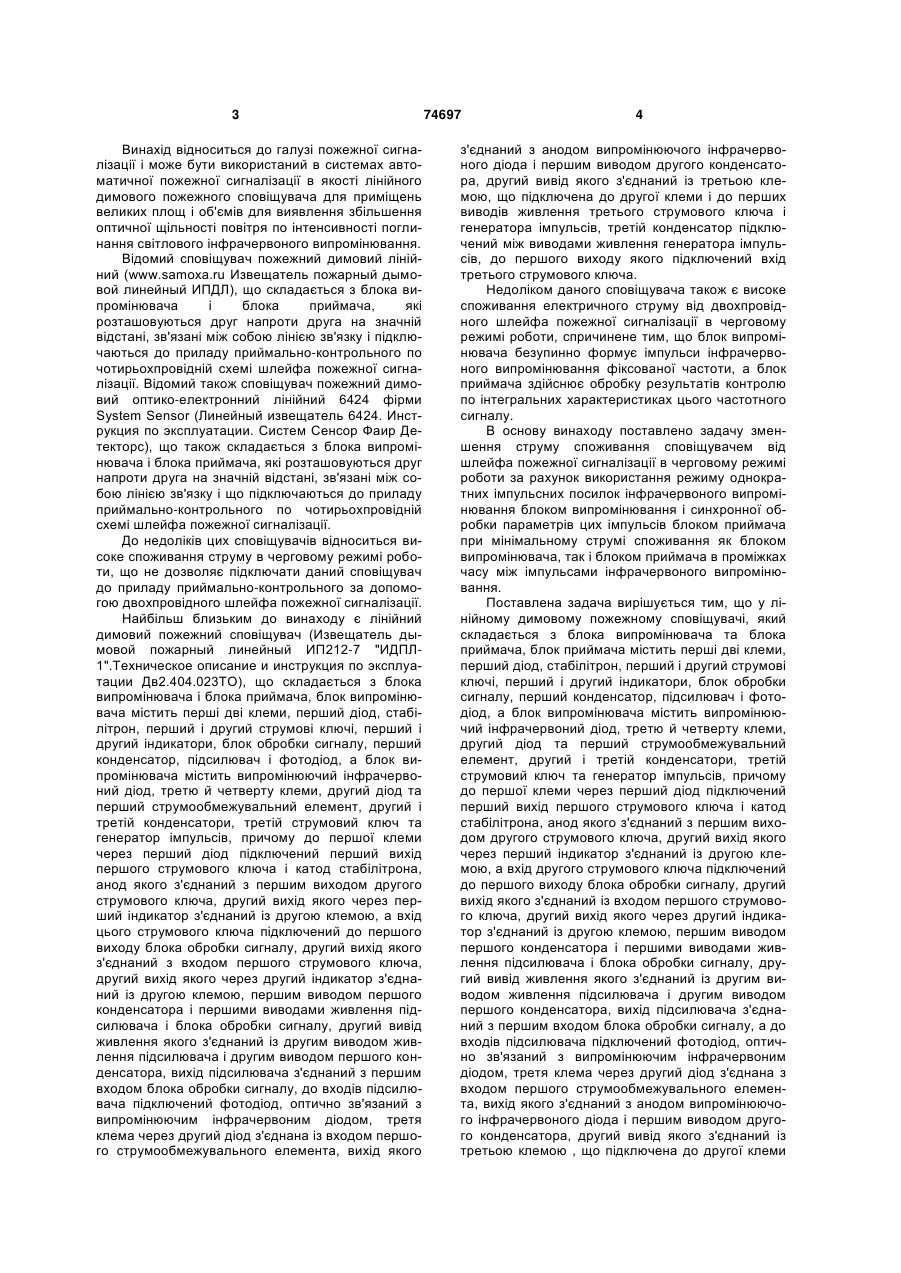

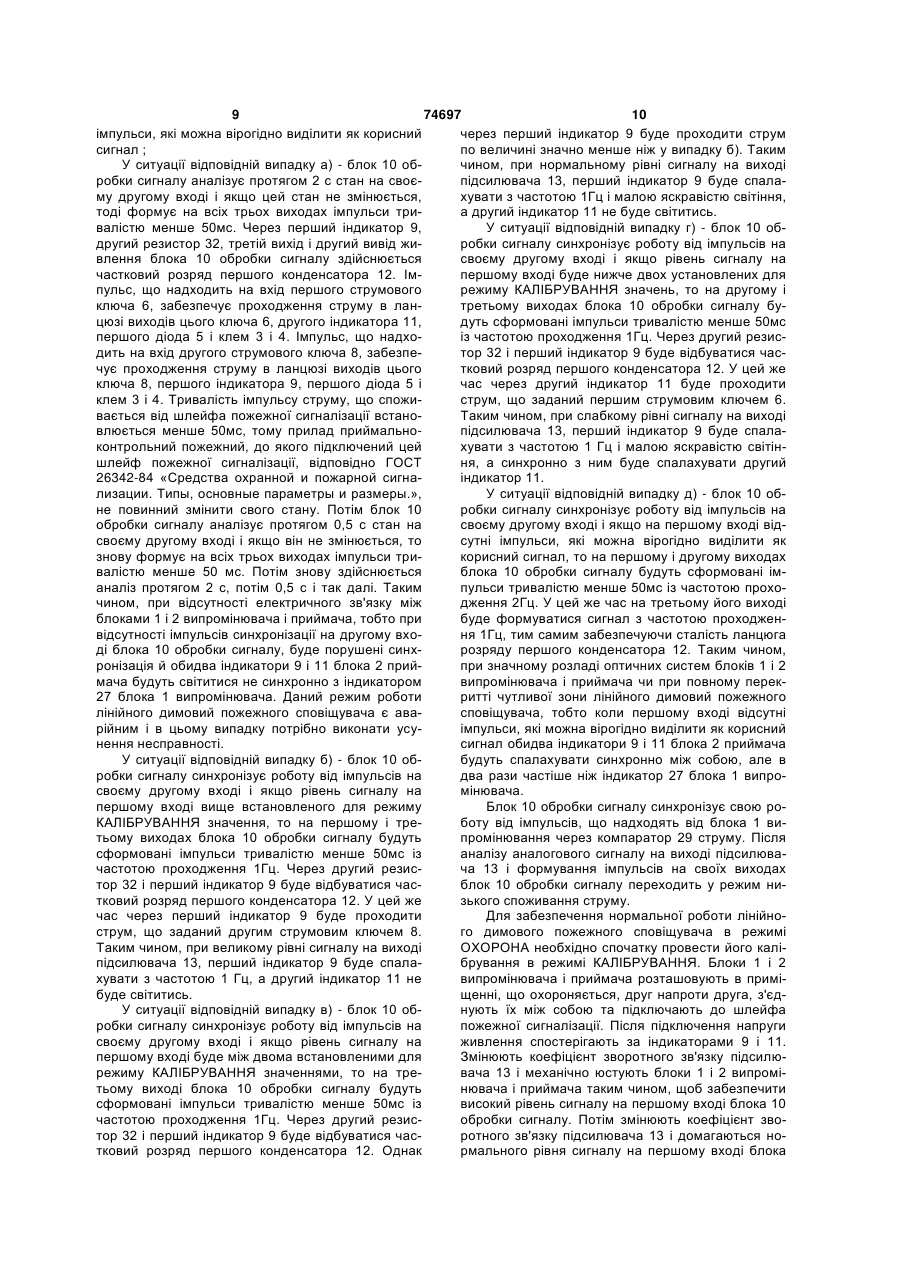

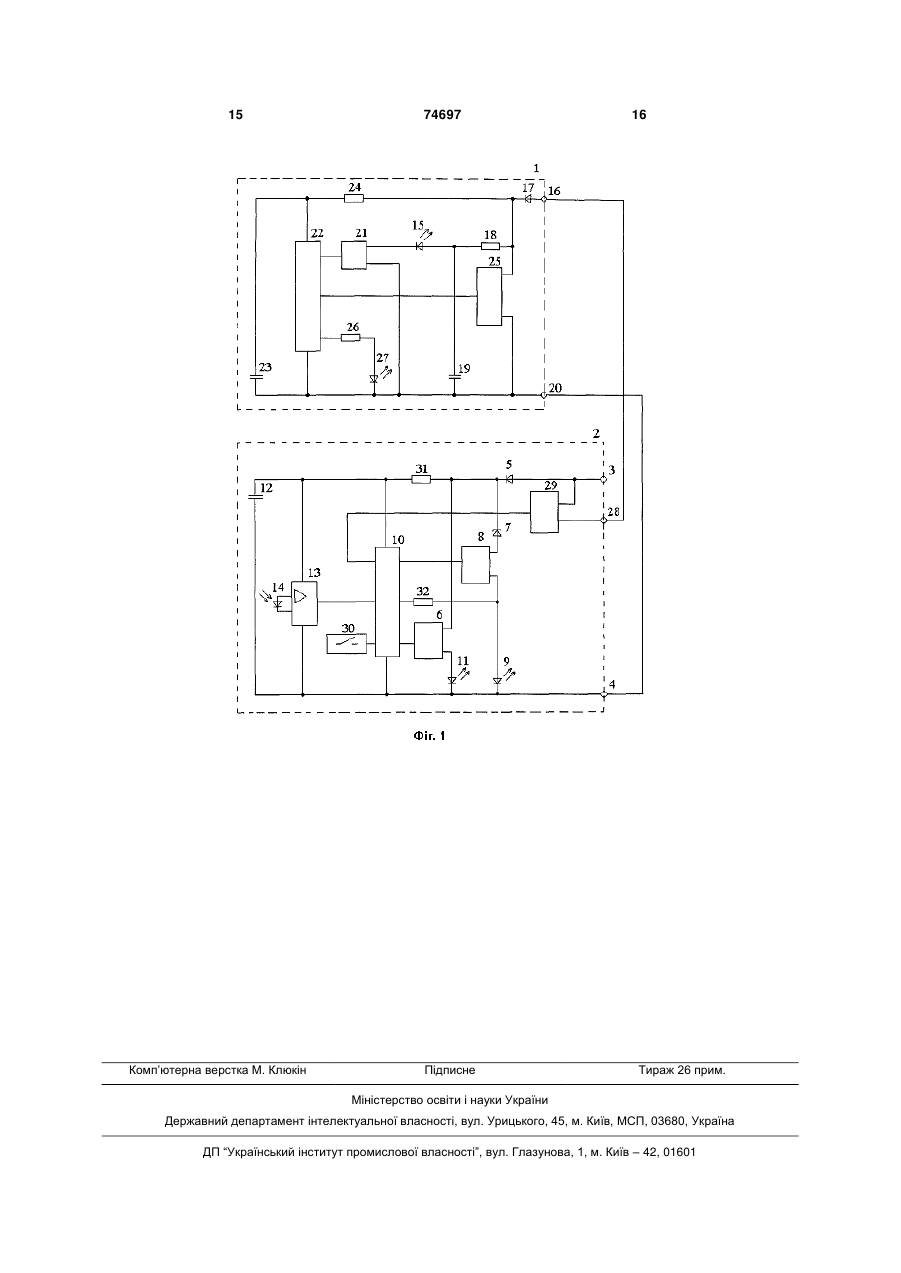

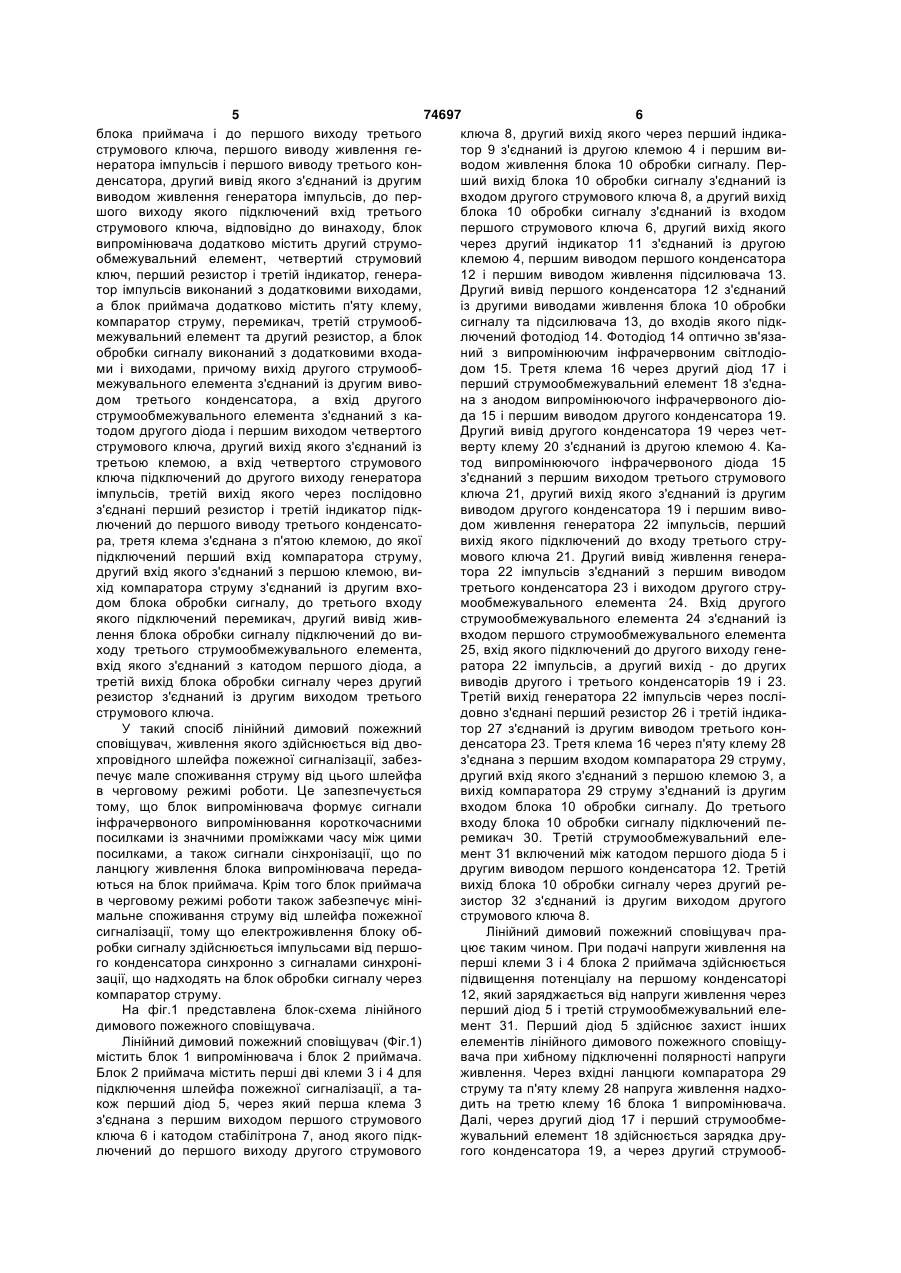

Лінійний димовий пожежний сповіщувач, який складається з блока випромінювача та блока приймача, блок приймача містить перші дві клеми, перший діод, стабілітрон, перший і другий струмові ключі, перший і другий індикатори, блок обробки сигналу, перший конденсатор, підсилювач і фотодіод, а блок випромінювача містить випромінюючий інфрачервоний діод, третю й четверту клеми, другий діод та перший струмообмежувальний елемент, другий і третій конденсатори, третій струмовий ключ та генератор імпульсів, причому до першої клеми через перший діод підключений перший вихід першого струмового ключа і катод стабілітрона, анод якого з'єднаний з першим виходом другого струмового ключа, другий вихід якого через перший індикатор з'єднаний із другою клемою, а вхід другого струмового ключа підключений до першого виходу блока обробки сигналу, другий вихід якого з'єднаний із входом першого струмового ключа, другий вихід якого через другий індикатор з'єднаний із другою клемою, першим виводом першого конденсатора і першими виводами живлення підсилювача і блока обробки сигналу, другий вивід живлення якого з'єднаний із другим виводом живлення підсилювача і другим виводом першого конденсатора, вихід підсилювача з'єднаний з першим входом блока обробки сигналу, а до входів підсилювача підключений фотодіод, оптично зв'язаний з випромінюючим інфрачервоним діодом, третя клема через другий діод з'єднана з входом першого струмообмежувального елемен 2 (19) 1 3 Винахід відноситься до галузі пожежної сигналізації і може бути використаний в системах автоматичної пожежної сигналізації в якості лінійного димового пожежного сповіщувача для приміщень великих площ і об'ємів для виявлення збільшення оптичної щільності повітря по інтенсивності поглинання світлового інфрачервоного випромінювання. Відомий сповіщувач пожежний димовий лінійний (www.samoxa.ru Извещатель пожарный дымовой линейный ИПДЛ), що складається з блока випромінювача і блока приймача, які розташовуються друг напроти друга на значній відстані, зв'язані між собою лінією зв'язку і підключаються до приладу приймально-контрольного по чотирьохпровідній схемі шлейфа пожежної сигналізації. Відомий також сповіщувач пожежний димовий оптико-електронний лінійний 6424 фірми System Sensor (Линейный извещатель 6424. Инструкция по эксплуатации. Систем Сенсор Фаир Детекторc), що також складається з блока випромінювача і блока приймача, які розташовуються друг напроти друга на значній відстані, зв'язані між собою лінією зв'язку і що підключаються до приладу приймально-контрольного по чотирьохпровідній схемі шлейфа пожежної сигналізації. До недоліків цих сповіщувачів відноситься високе споживання струму в черговому режимі роботи, що не дозволяє підключати даний сповіщувач до приладу приймально-контрольного за допомогою двохпровідного шлейфа пожежної сигналізації. Найбільш близьким до винаходу є лінійний димовий пожежний сповіщувач (Извещатель дымовой пожарный линейный ИП212-7 "ИДПЛ1".Техническое описание и инструкция по эксплуатации Дв2.404.023ТО), що складається з блока випромінювача і блока приймача, блок випромінювача містить перші дві клеми, перший діод, стабілітрон, перший і другий струмові ключі, перший і другий індикатори, блок обробки сигналу, перший конденсатор, підсилювач і фотодіод, а блок випромінювача містить випромінюючий інфрачервоний діод, третю й четверту клеми, другий діод та перший струмообмежувальний елемент, другий і третій конденсатори, третій струмовий ключ та генератор імпульсів, причому до першої клеми через перший діод підключений перший вихід першого струмового ключа і катод стабілітрона, анод якого з'єднаний з першим виходом другого струмового ключа, другий вихід якого через перший індикатор з'єднаний із другою клемою, а вхід цього струмового ключа підключений до першого виходу блока обробки сигналу, другий вихід якого з'єднаний з входом першого струмового ключа, другий вихід якого через другий індикатор з'єднаний із другою клемою, першим виводом першого конденсатора і першими виводами живлення підсилювача і блока обробки сигналу, другий вивід живлення якого з'єднаний із другим виводом живлення підсилювача і другим виводом першого конденсатора, вихід підсилювача з'єднаний з першим входом блока обробки сигналу, до входів підсилювача підключений фотодіод, оптично зв'язаний з випромінюючим інфрачервоним діодом, третя клема через другий діод з'єднана із входом першого струмообмежувального елемента, вихід якого 74697 4 з'єднаний з анодом випромінюючого інфрачервоного діода і першим виводом другого конденсатора, другий вивід якого з'єднаний із третьою клемою, що підключена до другої клеми і до перших виводів живлення третього струмового ключа і генератора імпульсів, третій конденсатор підключений між виводами живлення генератора імпульсів, до першого виходу якого підключений вхід третього струмового ключа. Недоліком даного сповіщувача також є високе споживання електричного струму від двохпровідного шлейфа пожежної сигналізації в черговому режимі роботи, спричинене тим, що блок випромінювача безупинно формує імпульси інфрачервоного випромінювання фіксованої частоти, а блок приймача здійснює обробку результатів контролю по інтегральних характеристиках цього частотного сигналу. В основу винаходу поставлено задачу зменшення струму споживання сповіщувачем від шлейфа пожежної сигналізації в черговому режимі роботи за рахунок використання режиму однократних імпульсних посилок інфрачервоного випромінювання блоком випромінювання і синхронної обробки параметрів цих імпульсів блоком приймача при мінімальному струмі споживання як блоком випромінювача, так і блоком приймача в проміжках часу між імпульсами інфрачервоного випромінювання. Поставлена задача вирішується тим, що у лінійному димовому пожежному сповіщувачі, який складається з блока випромінювача та блока приймача, блок приймача містить перші дві клеми, перший діод, стабілітрон, перший і другий струмові ключі, перший і другий індикатори, блок обробки сигналу, перший конденсатор, підсилювач і фотодіод, а блок випромінювача містить випромінюючий інфрачервоний діод, третю й четверту клеми, другий діод та перший струмообмежувальний елемент, другий і третій конденсатори, третій струмовий ключ та генератор імпульсів, причому до першої клеми через перший діод підключений перший вихід першого струмового ключа і катод стабілітрона, анод якого з'єднаний з першим виходом другого струмового ключа, другий вихід якого через перший індикатор з'єднаний із другою клемою, а вхід другого струмового ключа підключений до першого виходу блока обробки сигналу, другий вихід якого з'єднаний із входом першого струмового ключа, другий вихід якого через другий індикатор з'єднаний із другою клемою, першим виводом першого конденсатора і першими виводами живлення підсилювача і блока обробки сигналу, другий вивід живлення якого з'єднаний із другим виводом живлення підсилювача і другим виводом першого конденсатора, вихід підсилювача з'єднаний з першим входом блока обробки сигналу, а до входів підсилювача підключений фотодіод, оптично зв'язаний з випромінюючим інфрачервоним діодом, третя клема через другий діод з'єднана з входом першого струмообмежувального елемента, вихід якого з'єднаний з анодом випромінюючого інфрачервоного діода і першим виводом другого конденсатора, другий вивід якого з'єднаний із третьою клемою , що підключена до другої клеми 5 74697 6 блока приймача і до першого виходу третього ключа 8, другий вихід якого через перший індикаструмового ключа, першого виводу живлення гетор 9 з'єднаний із другою клемою 4 і першим винератора імпульсів і першого виводу третього конводом живлення блока 10 обробки сигналу. Перденсатора, другий вивід якого з'єднаний із другим ший вихід блока 10 обробки сигналу з'єднаний із виводом живлення генератора імпульсів, до первходом другого струмового ключа 8, а другий вихід шого виходу якого підключений вхід третього блока 10 обробки сигналу з'єднаний із входом струмового ключа, відповідно до винаходу, блок першого струмового ключа 6, другий вихід якого випромінювача додатково містить другий струмочерез другий індикатор 11 з'єднаний із другою обмежувальний елемент, четвертий струмовий клемою 4, першим виводом першого конденсатора ключ, перший резистор і третій індикатор, генера12 і першим виводом живлення підсилювача 13. тор імпульсів виконаний з додатковими виходами, Другий вивід першого конденсатора 12 з'єднаний а блок приймача додатково містить п'яту клему, із другими виводами живлення блока 10 обробки компаратор струму, перемикач, третій струмообсигналу та підсилювача 13, до входів якого підкмежувальний елемент та другий резистор, а блок лючений фотодіод 14. Фотодіод 14 оптично зв'язаобробки сигналу виконаний з додатковими входаний з випромінюючим інфрачервоним світлодіоми і виходами, причому вихід другого струмообдом 15. Третя клема 16 через другий діод 17 і межувального елемента з'єднаний із другим вивоперший струмообмежувальний елемент 18 з'єднадом третього конденсатора, а вхід другого на з анодом випромінюючого інфрачервоного діострумообмежувального елемента з'єднаний з када 15 і першим виводом другого конденсатора 19. тодом другого діода і першим виходом четвертого Другий вивід другого конденсатора 19 через четструмового ключа, другий вихід якого з'єднаний із верту клему 20 з'єднаний із другою клемою 4. Катретьою клемою, а вхід четвертого струмового тод випромінюючого інфрачервоного діода 15 ключа підключений до другого виходу генератора з'єднаний з першим виходом третього струмового імпульсів, третій вихід якого через послідовно ключа 21, другий вихід якого з'єднаний із другим з'єднані перший резистор і третій індикатор підквиводом другого конденсатора 19 і першим виволючений до першого виводу третього конденсатодом живлення генератора 22 імпульсів, перший ра, третя клема з'єднана з п'ятою клемою, до якої вихід якого підключений до входу третього струпідключений перший вхід компаратора струму, мового ключа 21. Другий вивід живлення генерадругий вхід якого з'єднаний з першою клемою, витора 22 імпульсів з'єднаний з першим виводом хід компаратора струму з'єднаний із другим вхотретього конденсатора 23 і виходом другого струдом блока обробки сигналу, до третього входу мообмежувального елемента 24. Вхід другого якого підключений перемикач, другий вивід живструмообмежувального елемента 24 з'єднаний із лення блока обробки сигналу підключений до вивходом першого струмообмежувального елемента ходу третього струмообмежувального елемента, 25, вхід якого підключений до другого виходу геневхід якого з'єднаний з катодом першого діода, а ратора 22 імпульсів, а другий вихід - до других третій вихід блока обробки сигналу через другий виводів другого і третього конденсаторів 19 і 23. резистор з'єднаний із другим виходом третього Третій вихід генератора 22 імпульсів через посліструмового ключа. довно з'єднані перший резистор 26 і третій індикаУ такий спосіб лінійний димовий пожежний тор 27 з'єднаний із другим виводом третього консповіщувач, живлення якого здійснюється від дводенсатора 23. Третя клема 16 через п'яту клему 28 хпровідного шлейфа пожежної сигналізації, забезз'єднана з першим входом компаратора 29 струму, печує мале споживання струму від цього шлейфа другий вхід якого з'єднаний з першою клемою 3, а в черговому режимі роботи. Це запезпечується вихід компаратора 29 струму з'єднаний із другим тому, що блок випромінювача формує сигнали входом блока 10 обробки сигналу. До третього інфрачервоного випромінювання короткочасними входу блока 10 обробки сигналу підключений пепосилками із значними проміжками часу між цими ремикач 30. Третій струмообмежувальний елепосилками, а також сигнали сінхронізації, що по мент 31 включений між катодом першого діода 5 і ланцюгу живлення блока випромінювача передадругим виводом першого конденсатора 12. Третій ються на блок приймача. Крім того блок приймача вихід блока 10 обробки сигналу через другий рев черговому режимі роботи також забезпечує мінізистор 32 з'єднаний із другим виходом другого мальне споживання струму від шлейфа пожежної струмового ключа 8. сигналізації, тому що електроживлення блоку обЛінійний димовий пожежний сповіщувач праробки сигналу здійснюється імпульсами від першоцює таким чином. При подачі напруги живлення на го конденсатора синхронно з сигналами синхроніперші клеми 3 і 4 блока 2 приймача здійснюється зації, що надходять на блок обробки сигналу через підвищення потенціалу на першому конденсаторі компаратор струму. 12, який заряджається від напруги живлення через На фіг.1 представлена блок-схема лінійного перший діод 5 і третій струмообмежувальний еледимового пожежного сповіщувача. мент 31. Перший діод 5 здійснює захист інших Лінійний димовий пожежний сповіщувач (Фіг.1) елементів лінійного димового пожежного сповіщумістить блок 1 випромінювача і блок 2 приймача. вача при хибному підключенні полярності напруги Блок 2 приймача містить перші дві клеми 3 і 4 для живлення. Через вхідні ланцюги компаратора 29 підключення шлейфа пожежної сигналізації, а таструму та п'яту клему 28 напруга живлення надхокож перший діод 5, через який перша клема 3 дить на третю клему 16 блока 1 випромінювача. з'єднана з першим виходом першого струмового Далі, через другий діод 17 і перший струмообмеключа 6 і катодом стабілітрона 7, анод якого підкжувальний елемент 18 здійснюється зарядка друлючений до першого виходу другого струмового гого конденсатора 19, а через другий струмооб 7 74697 8 межувальний елемент 24 починається збільшення ршення імпульсу на третьому своєму виході генепотенціалу на третьому конденсаторі 23. Генераратор 22 імпульсів переходить у режим низького тор 22 імпульсів буде залишатися в стані спокою, споживання струму на тривалий час, протягом тобто на усіх своїх виходах він буде підтримувати якого забезпечується нагромадження енергії на стан низького логічного рівня, поки величина надругому і третьому конденсаторах 19 і 23. Потім пруги на третьому конденсаторі 23 не досягне запроцес формування імпульсів інфрачервоного даного значення, наприклад 5 В. Після цього довипромінювання повторюється. У сталим режимі зволяється робота генератора 22 імпульсів і на роботи блока 1 випромінювача на виводах живйого виходах будуть формуватися імпульси задалення генератора 22 імпульсів установиться посної частоти, тривалості і до того будуть забезпечутійна напруга, що буде мало залежати від напруги ватися задані фазові співвідношення між сигналаживлення шлейфа пожежної сигналізації. Частота ми на виходах генератора 22 імпульсів. Такий появи синхронізуючих імпульсів, що з'являються генератор 22 імпульсів може бути виконаний як на другому виході генератора 22 імпульсів стабіспеціалізований контролер на дискретних елеменльна завдяки стабільності внутрішнього кварцовотах, так і на основі мікроконтролера, на приклад, го генератора мікроконтролера. Для визначеності на мікросхемі РІС12С672 чи PIC12F675 фірми можна установити її значення - 1Гц. Завдяки ста"Microchip". Ці мікросхеми мають логічні входибільності амплітуди імпульсів струму на входах виходи, аналогові входи з мультиплексором і анатокових ключів 21 і 25 забезпечується стабільність логово-цифровим перетворювачем, внутрішній імпульсів інфрачервоного випромінювання і стабікварцовий генератор, оперативно запам'ятовуюльність амплітуди імпульсів струму синхронізуючий пристрій і внутрішню пам'ять програми роботи чих роботу блока 1 випромінювача і блока 2 прий(www.microchip.com). При підключенні напруги на мача поза залежністю від напруги живлення виводи живлення такої мікросхеми здійснюється шлейфа пожежної сигналізації. Короткочасне свіпочаткове скидання і потім дозволяється робота тіння третього індикатора 27 забезпечує не тільки внутрішнього тактового генератора. Мікроконтростабілізацію величини напруги на третьому конлер виконує свою функцію по раніше запрограмоденсаторі 23, але й індикацію чергового режиму ваній програмі. У нашому випадку програма робороботи блоку 1 випромінювача. Блок 10 обробки ти починається з деякої тимчасової затримки, що сигналу, як і генератор 22 імпульсів, виконаний на дозволяє перевищити напругу на третьому коноснові контролера, що має як мінімум один аналоденсаторі 23 на задану величину, наприклад 10 % говий вхід, два логічних входи і три виходи. Цим відносно початкового значення. Потім на третьому вимогам відповідають тіж самі мікросхеми фірми виході генератора 22 імпульсів установлюється "Microchip". Перший вхід блока 10 обробки сигналу високий потенційний рівень і починається розряд є аналоговим входом контролера. Сигнали, що третього конденсатора 23 через другий вивід живпоступають з виходу підсилювача 13 аналізуються лення і третій вихід цього генератора 22 імпульсів, блоком 10 обробки сигналу протягом певного часу перший резистор 26 і третій індикатор 27. Тривапісля синхронізуючого імпульсу на другому його лість імпульсу на третьому виході генератора 22 вході. Алгоритм обробки сигналів, що поступають імпульсів вибирається такою, щоб розряд конденна перший і другий входи блока 10 обробки сигнасатора 23 обмежувався на рівні 4,5 В. У центрі лу залежить від стану перемикача 30, тобто від цього імпульсу, тобто в момент зворотного перелогічного сигналу, що надходить на третій вхід ходу напруги значення 5 В на першому і другому цього блока. Перемикач 30 має два стани: КАЛІБвиходах генератора 22 імпульсів формується серія РУВАННЯ й ОХОРОНА. У стані КАЛІБРУВАННЯ коротких імпульсів, що обов'язково починається з перемикача 30 блок 10 обробки сигналів формує імпульсу на другому виході. Протягом цього персигнали керування на трьох своїх виходах таким шого імпульсу відкривається четвертий струмовий чином, щоб зміна струму споживання від шлейфа ключ 25, забезпечуючи проходження синхронізуюпожежної сигналізації, підключеного до вхідних чого імпульсу струму через другий діод 17, третю клем 3 і 4 не змогла би привести до зміни стану клему 16 й п'яту клему 28, а також вхідні ланцюги шлейфа пожежної сигналізації. Якщо перемикач компаратора 29 струму. З виходу компаратора 29 30 знаходиться в стані КАЛІБРУВАННЯ, то після струму імпульс напруги надходить на другий вхід підключення напруги живлення можливі наступні блока 10 обробки сигналу. Після закінчення цього комбінації сигналів на входах блока 10 обробки імпульсу на першому виході генератора 22 імпульсигналу: сів формується серія коротких імпульсів, відкриа) відсутні синхронізуючі імпульси на другому ваючих третій струмовий ключ 21. Імпульси струвході, а стан сигналу на першому вході довільний; му, що проходять через випромінюючий б) присутні синхронізуючі імпульси на другому інфрачервоний діод 15, забезпечують формування вході частотою 1Гц, а стан сигналу на першому імпульсів інфрачервоного випромінювання. Це вході відповідає високому рівню ; випромінювання через оптичні системи блока 1 в) присутні синхронізуючі імпульси на другому випромінювача і блока 2 приймача, а також через вході частотою 1Гц, а стан сигналу на першому контрольований повітряний простір, надходить на вході відповідає нормальному рівню сигналу; фотодіод 14. Після підсилення підсилювачем 13 г) присутні синхронізуючі імпульси на другому імпульси напруги надходять на перший вхід блока вході частотою 1Гц, а стан сигналу на першому 10 обробки сигналу. Амплітуда імпульсів напруги вході відповідає слабкому рівню; на виході підсилювача 13 буде залежати від оптид) присутні синхронізуючі імпульси на другому чної щільності повітря, що знаходиться між блоком вході частотою 1Гц, а на першому вході відсутні 1 випромінювача і блоком 2 приймача. Після заве 9 74697 10 імпульси, які можна вірогідно виділити як корисний через перший індикатор 9 буде проходити струм сигнал ; по величині значно менше ніж у випадку б). Таким У ситуації відповідній випадку а) - блок 10 обчином, при нормальному рівні сигналу на виході робки сигналу аналізує протягом 2 с стан на своєпідсилювача 13, перший індикатор 9 буде спаламу другому вході і якщо цей стан не змінюється, хувати з частотою 1Гц і малою яскравістю світіння, тоді формує на всіх трьох виходах імпульси триа другий індикатор 11 не буде світитись. валістю менше 50мс. Через перший індикатор 9, У ситуації відповідній випадку г) - блок 10 обдругий резистор 32, третій вихід і другий вивід жиробки сигналу синхронізує роботу від імпульсів на влення блока 10 обробки сигналу здійснюється своєму другому вході і якщо рівень сигналу на частковий розряд першого конденсатора 12. Імпершому вході буде нижче двох установлених для пульс, що надходить на вхід першого струмового режиму КАЛІБРУВАННЯ значень, то на другому і ключа 6, забезпечує проходження струму в лантретьому виходах блока 10 обробки сигналу буцюзі виходів цього ключа 6, другого індикатора 11, дуть сформовані імпульси тривалістю менше 50мс першого діода 5 і клем 3 і 4. Імпульс, що надхоіз частотою проходження 1Гц. Через другий резисдить на вхід другого струмового ключа 8, забезпетор 32 і перший індикатор 9 буде відбуватися часчує проходження струму в ланцюзі виходів цього тковий розряд першого конденсатора 12. У цей же ключа 8, першого індикатора 9, першого діода 5 і час через другий індикатор 11 буде проходити клем 3 і 4. Тривалість імпульсу струму, що спожиструм, що заданий першим струмовим ключем 6. вається від шлейфа пожежної сигналізації встаноТаким чином, при слабкому рівні сигналу на виході влюється менше 50мс, тому прилад приймальнопідсилювача 13, перший індикатор 9 буде спалаконтрольний пожежний, до якого підключений цей хувати з частотою 1 Гц і малою яскравістю світіншлейф пожежної сигналізації, відповідно ГОСТ ня, а синхронно з ним буде спалахувати другий 26342-84 «Средства охранной и пожарной сигнаіндикатор 11. лизации. Типы, основные параметры и размеры.», У ситуації відповідній випадку д) - блок 10 обне повинний змінити свого стану. Потім блок 10 робки сигналу синхронізує роботу від імпульсів на обробки сигналу аналізує протягом 0,5 с стан на своєму другому вході і якщо на першому вході відсвоєму другому вході і якщо він не змінюється, то сутні імпульси, які можна вірогідно виділити як знову формує на всіх трьох виходах імпульси трикорисний сигнал, то на першому і другому виходах валістю менше 50 мс. Потім знову здійснюється блока 10 обробки сигналу будуть сформовані іманаліз протягом 2 с, потім 0,5 с і так далі. Таким пульси тривалістю менше 50мс із частотою прохочином, при відсутності електричного зв'язку між дження 2Гц. У цей же час на третьому його виході блоками 1 і 2 випромінювача і приймача, тобто при буде формуватися сигнал з частотою проходженвідсутності імпульсів синхронізації на другому вхоня 1Гц, тим самим забезпечуючи сталість ланцюга ді блока 10 обробки сигналу, буде порушені синхрозряду першого конденсатора 12. Таким чином, ронізація й обидва індикатори 9 і 11 блока 2 прийпри значному розладі оптичних систем блоків 1 і 2 мача будуть світитися не синхронно з індикатором випромінювача і приймача чи при повному перек27 блока 1 випромінювача. Даний режим роботи ритті чутливої зони лінійного димовий пожежного лінійного димовий пожежного сповіщувача є авасповіщувача, тобто коли першому вході відсутні рійним і в цьому випадку потрібно виконати усуімпульси, які можна вірогідно виділити як корисний нення несправності. сигнал обидва індикатори 9 і 11 блока 2 приймача У ситуації відповідній випадку б) - блок 10 оббудуть спалахувати синхронно між собою, але в робки сигналу синхронізує роботу від імпульсів на два рази частіше ніж індикатор 27 блока 1 випросвоєму другому вході і якщо рівень сигналу на мінювача. першому вході вище встановленого для режиму Блок 10 обробки сигналу синхронізує свою роКАЛІБРУВАННЯ значення, то на першому і треботу від імпульсів, що надходять від блока 1 витьому виходах блока 10 обробки сигналу будуть промінювання через компаратор 29 струму. Після сформовані імпульси тривалістю менше 50мс із аналізу аналогового сигналу на виході підсилювачастотою проходження 1Гц. Через другий резисча 13 і формування імпульсів на своїх виходах тор 32 і перший індикатор 9 буде відбуватися часблок 10 обробки сигналу переходить у режим нитковий розряд першого конденсатора 12. У цей же зького споживання струму. час через перший індикатор 9 буде проходити Для забезпечення нормальної роботи лінійнострум, що заданий другим струмовим ключем 8. го димового пожежного сповіщувача в режимі Таким чином, при великому рівні сигналу на виході ОХОРОНА необхідно спочатку провести його каліпідсилювача 13, перший індикатор 9 буде спалабрування в режимі КАЛІБРУВАННЯ. Блоки 1 і 2 хувати з частотою 1 Гц, а другий індикатор 11 не випромінювача і приймача розташовують в примібуде світитись. щенні, що охороняється, друг напроти друга, з'єдУ ситуації відповідній випадку в) - блок 10 обнують їх між собою та підключають до шлейфа робки сигналу синхронізує роботу від імпульсів на пожежної сигналізації. Після підключення напруги своєму другому вході і якщо рівень сигналу на живлення спостерігають за індикаторами 9 і 11. першому вході буде між двома встановленими для Змінюють коефіцієнт зворотного зв'язку підсилюрежиму КАЛІБРУВАННЯ значеннями, то на тревача 13 і механічно юстують блоки 1 і 2 випромітьому виході блока 10 обробки сигналу будуть нювача і приймача таким чином, щоб забезпечити сформовані імпульси тривалістю менше 50мс із високий рівень сигналу на першому вході блока 10 частотою проходження 1Гц. Через другий резисобробки сигналу. Потім змінюють коефіцієнт звотор 32 і перший індикатор 9 буде відбуватися часротного зв'язку підсилювача 13 і домагаються нотковий розряд першого конденсатора 12. Однак рмального рівня сигналу на першому вході блока 11 74697 12 10 обробки сигналу. Після цього можливо перевебільним струм, що заряджає перший конденсатор дення блока 2 приймача в режим ОХОРОНА. При 12. зміні стану перемикача 30 змінюється алгоритм У ситуації відповідній випадку б) - блок 10 обобробки вхідних сигналів блоком 10 обробки сигробки сигналу синхронізує роботу від імпульсів на налів. У першу чергу змінюються рівні припустисвоєму другому вході і якщо рівень сигналу на мих значень на першому вході блока 10 обробки першому вході вище встановленого для режиму сигналу в черговому режимі роботи лінійного диОХОРОНА значення, то на першому виході будуть мового пожежного сповіщувача. При цьому нижній сформовані імпульси тривалістю менше 50мс і рівень припустимого значення сигналу відповідає частотою проходження 1Гц, а на третьому виході обраному рівню ослаблення оптичної щільності імпульси тривалістю більше 70мс і частотою проповітря в приміщенні, що охороняється. ходження 1 Гц. Через другий резистор 32 і перший Як і в режимі КАЛІБРУВАННЯ, так і в режимі індикатор 9 буде відбуватися частковий розряд ОХОРОНА після подачі напруги живлення на клепершого конденсатора 12. У той же час через пеми 3 і 4 можливі наступні комбінації сигналів на рший індикатор 9 буде проходити струм, що задавходах блоку 10 обробки сигналу: ється другим струмовим ключем 8. Цей струм віда) відсутні синхронізуючі імпульси на другому повідає рівню струму короткого замикання в вході, а стан сигналу на першому вході довільний; шлейфі пожежної сигналізації. Тому прилад прийб) присутні синхронізуючі імпульси на другому мально-контрольний, до якого підключений цей вході частотою 1Гц, а стан на першому вході відшлейф, повинен зафіксувати несправність цього повідає високому рівню сигналу; шлейфа. Таким чином, при великому рівні сигналу в) присутні синхронізуючі імпульси на другому на виході підсилювача 13, перший індикатор 9 бувході частотою 1Гц, а стан на першому вході відде спалахувати з частотою 1Гц, а другий індикатор повідає нормальному рівню сигналу; 11 не буде горіти. г) присутні синхронізуючі імпульси на другому У ситуації відповідній випадку в) - блок 10 обвході частотою 1Гц, а стан на першому вході відробки сигналу синхронізує роботу від імпульсів на повідає слабкому рівню сигналу; своєму другому вході і якщо рівень сигналу на д) присутні синхронізуючі імпульси на другому першому вході буде між двома встановленими для вході частотою 1Гц, а на першому вході відсутні режиму ОХОРОНА значеннями, то на третьому імпульси, які можна вірогідно виділити як корисний виході блока 10 обробки сигналу будуть сформосигнал. вані імпульси тривалістю менше 50мс із частотою У ситуації відповідній випадку а) - блок 10 обпроходження 1Гц. Через другий резистор 32 і перобки сигналу аналізує протягом 2 с стан на своєрший індикатор 9 буде відбуватися частковий розму другому вході і якщо він не змінюється, то форяд першого конденсатора 12. Таким чином, при рмує на першому виході імпульс тривалістю нормальному рівні сигналу на виході підсилювача менше 50мс і на третьому виході імпульс тривалі13, перший індикатор 9 буде спалахувати з частостю більше 70мс. Через перший індикатор 9, друтою 1Гц і малою яскравістю світіння, а другий інгий резистор 32, третій вихід і другий вивід живдикатор 11 не буде світитися. Такий стан індикалення блока 10 обробки сигналу здійснюється торів 9 і 11 відповідає черговому режиму роботи частковий розряд першого конденсатора 12. Імлінійного димового пожежного сповіщувача, при пульс тривалистю більше 70мс, що подається на якому здійснюється мінімальне споживання струму вхід другого струмового ключа 8, забезпечує провід шлейфа пожежної сигналізації. ходження струму в ланцюзі виходів цього ключа 8, У ситуації відповідній випадку г) - блок 10 обпершого індикатора 9, першого діода 5 і клем 3 і 4. робки сигналу синхронізує роботу від імпульсів на Тому прилад приймально-контрольний пожежний, своєму другому вході і якщо рівень сигналу на до якого підключені ці клеми 3 і 4, повинний зафікпершому вході буде нижче двох установлених для сувати зміну стану шлейфа пожежної сигналізації. режиму ОХОРОНА значень, то на другому і треПотім блок 10 обробки сигналу аналізує протягом тьому виходах блока 10 обробки сигналу буде 0,5 с стан на своєму другому вході і якщо він не сформовано підряд кілька, наприклад п'ять, імпузмінюється, то знову формує на першому виході льсів тривалістю менше 50мс із частотою прохоімпульс тривалістю менше 50мс і третьому виході дження 1Гц. Через другий резистор 32 і перший імпульс тривалістю більше 70мс. Таким чином, при індикатор 9 буде відбуватися частковий розряд відсутності електричного зв'язку між блоками 1 і 2 першого конденсатора 12. У цей же час через друвипромінювача і приймача, тобто при відсутності гий індикатор 11 буде проходити струм, який задаімпульсів синхронізації на другому вході блока 10 ний першим струмовим ключем 6. Таким чином, обробки сигналу, буде порушені синхронізація і при слабкому рівні сигналу на виході підсилювача перший індикатор 9 блока 2 приймача буде світи13, перший індикатор 9 буде спалахувати з частотися не синхронно з індикатором 27 блока 1 витою 1 Гц і малою яскравістю світіння, а синхронно промінювача. Струм, що буде сформований друз ним буде спалахувати другий індикатор 11. Якщо гим струмовим ключем 8, буде відповідати рівню протягом часу, відведеного на ці кілька імпульсів, струму короткого замикання в шлейфі пожежної рівень сигналу на першому вході блока 10 обробки сигналізації. Прилад приймально-контрольний, до сигналу не повернеться до нормального значення, якого підключений цей шлейф повинний зафіксуто на другому виході цього блока установиться вати несправність цього шлейфа. При включенні потенційний сигнал, що відкриває перший струмодругого струмового ключа 8 стабілітрон 7 забезпевий ключ 6. Струм, що споживається від шлейфа чує на вході третього струмообмежувального елепожежної сигналізації сповіщувачем, збільшиться мента 31 таку напругу, при якій залишається стадо значення, відповідного режиму ПОЖЕЖА. Дру 13 74697 14 гий індикатор 11 буде світитися безупинно, а персвітіння, а синхронно з ним буде спалахувати і ший індикатор 9 буде спалахувати з частотою 1 Гц третій індикатор 27. По кожному сінхронізуючому і малою яскравістю світіння, а синхронно з ним імпульсу, що з'явиться на другому вході, на требуде спалахувати і третій індикатор 27. У зв'язку з тьому виході блока 10 обробки сигналу будуть тим, що на другий вхід блока 10 обробки сигналу формуватися імпульси, що забезпечують регулярбудуть приходити синхронізуючі імпульси, то на ний частковий розряд першого конденсатора 12. У третьому виході цього блока будуть постійно фортой же час стан на першому вході блока 10 обробмуватися імпульси, що формують регулярний часки сигналу перестає аналізуватися. Вивести блок 2 тковий розряд першого конденсатора 12. У той же приймача з такого стану можна тільки відключенчас стан на першому вході блока 10 обробки сигням на кілька секунд напруги живлення. Таким налу перестає аналізуватися. В стані ПОЖЕЖА чином, при значному розладі оптичних систем блок 2 приймача залишається так довго, як буде блоків 1 і 2 випромінювача і приймача чи при повдовго залишатися напруга живлення на клемах 3 і ному перекритті чутливої зони лінійного димового 4. Тому вивести блок 2 приймача з такого стану пожежного сповіщувача в шлейфі пожежної сигнаможна тільки відключенням на кілька секунд налізації на кілька секунд сформується сигнал НЕпруги живлення. СПРАВНІСТЬ, після чого сповіщувач автоматично У ситуації, відповідній випадку д) - блок 10 обзнову перейде в черговий режим роботи, і якщо робки сигналу синхронізує роботу від імпульсів на ситуація не змінилася, те через кілька секунд у своєму другому вході. Якщо на першому вході бушлейфі буде сформований сигнал ПОЖЕЖА. дуть відсутні імпульси, які можна вірогідно виділиУ такий спосіб лінійний димовий пожежний ти як корисний сигнал підряд кілька разів, наприсповіщувач, живлення якого здійснюється від двоклад п'ять, то після п'яти імпульсів на третьому хпровідного шлейфа пожежної сигналізації, забезвиході блока 10 обробки сигналу тривалістю менпечує мале споживання струму від цього шлейфа ше 50мс і частотою 1Гц на першому виході блока в черговому режимі роботи завдяки тому, що блок 10 обробки сигналу сформується тривалий, кілька 1 випромінювача формує сигнали інфрачервоного секунд, імпульс, протягом якого в ланцюзі шлейфа випромінювання короткочасними посилками по пожежної сигналізації збільшується струм. Цей декілька імпульсів, при цьому шпаруватість цих струм відповідає рівню струму короткого замиканімпульсів перевершує 30000. У аналога шпаруваня, тому прилад приймально-контрольний повинтість імпульсів інфрачервоного випромінювання не ний зафіксувати несправність цього шлейфа. Поперевершує 1000. Крім того, блок 2 приймача в тім сповіщувач знову перейде в черговий режим черговому режимі роботи також забезпечує мініроботи на кілька секунд. Якщо знову на першому мальне споживання струму від шлейфа пожежної вході будуть відсутні імпульси, які можна вірогідно сигналізації, тому що електроживлення блоку 10 виділити як корисний сигнал, підряд кілька разів, обробки сигналу здійснюється імпульсами від нанаприклад п'ять, то після п'яти імпульсів на трекопичувального першого конденсатора 12 по сигтьому виході блоку 10 обробки сигналу тривалістю налах синхронізації, що надходять від блоку 1 вименше 50мс і частотою 1Гц на другому виході цьопромінювача на блок 2 приймача. Організація го блока установиться потенційний сигнал, що імпульсного живлення блоків випромінювача і відкриває перший струмовий ключ 6. Струм, що приймача дозволила не тільки скоротити спожиспоживається від шлейфа пожежної сигналізації вання струму від шлейфа пожежної сигналізації, сповіщувачем, збільшиться до значення відповідале і забезпечити оптичну індикацію чергового ного режиму ПОЖЕЖА. Другий індикатор 11 буде режиму роботи цих блоків лінійного димовий посвітитися безупинно, а перший індикатор 9 буде жежного сповіщувача. спалахувати з частотою 1 Гц і малою яскравістю 15 Комп’ютерна верстка M. Клюкін 74697 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
