Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ла для лвс полігонного випробувального комплексу

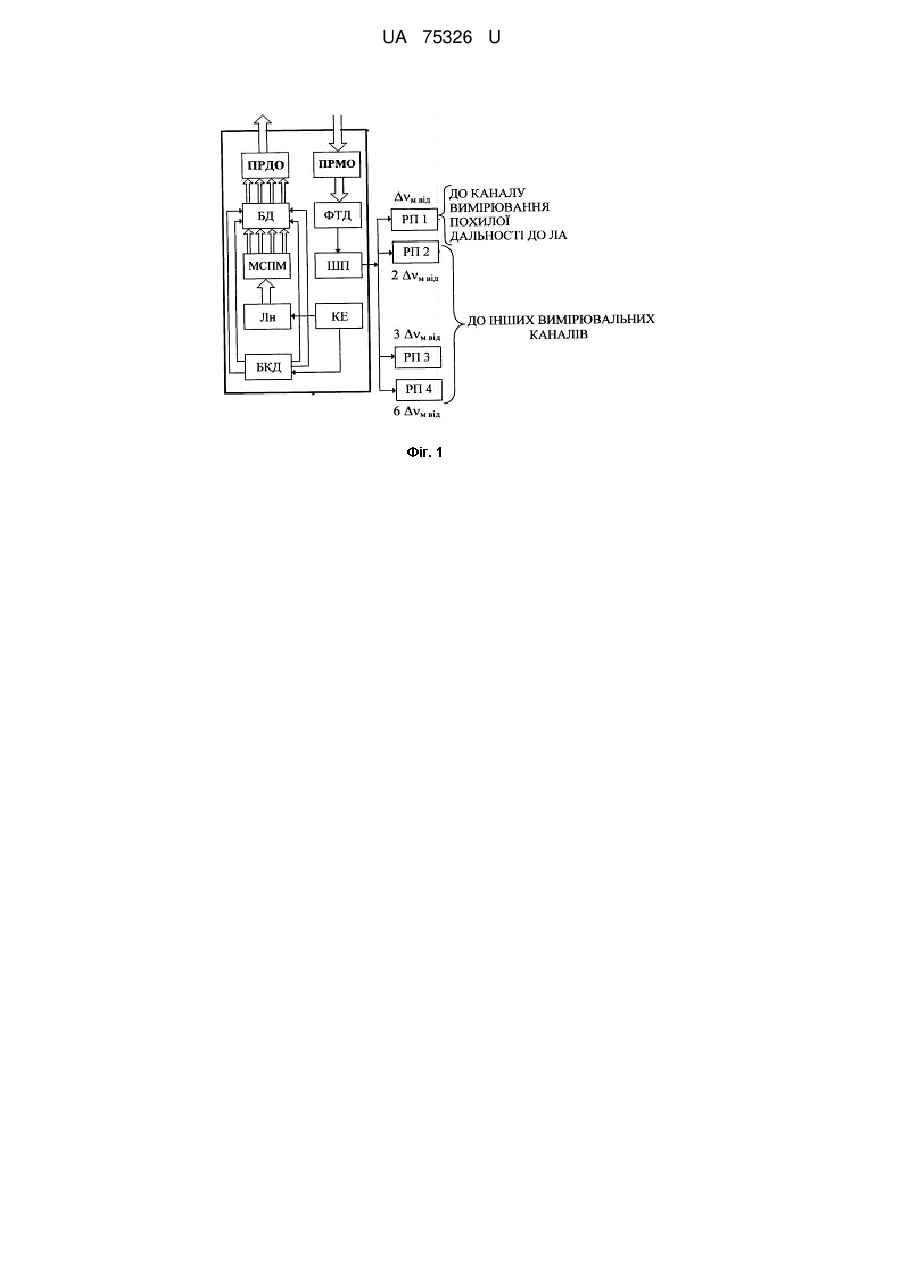

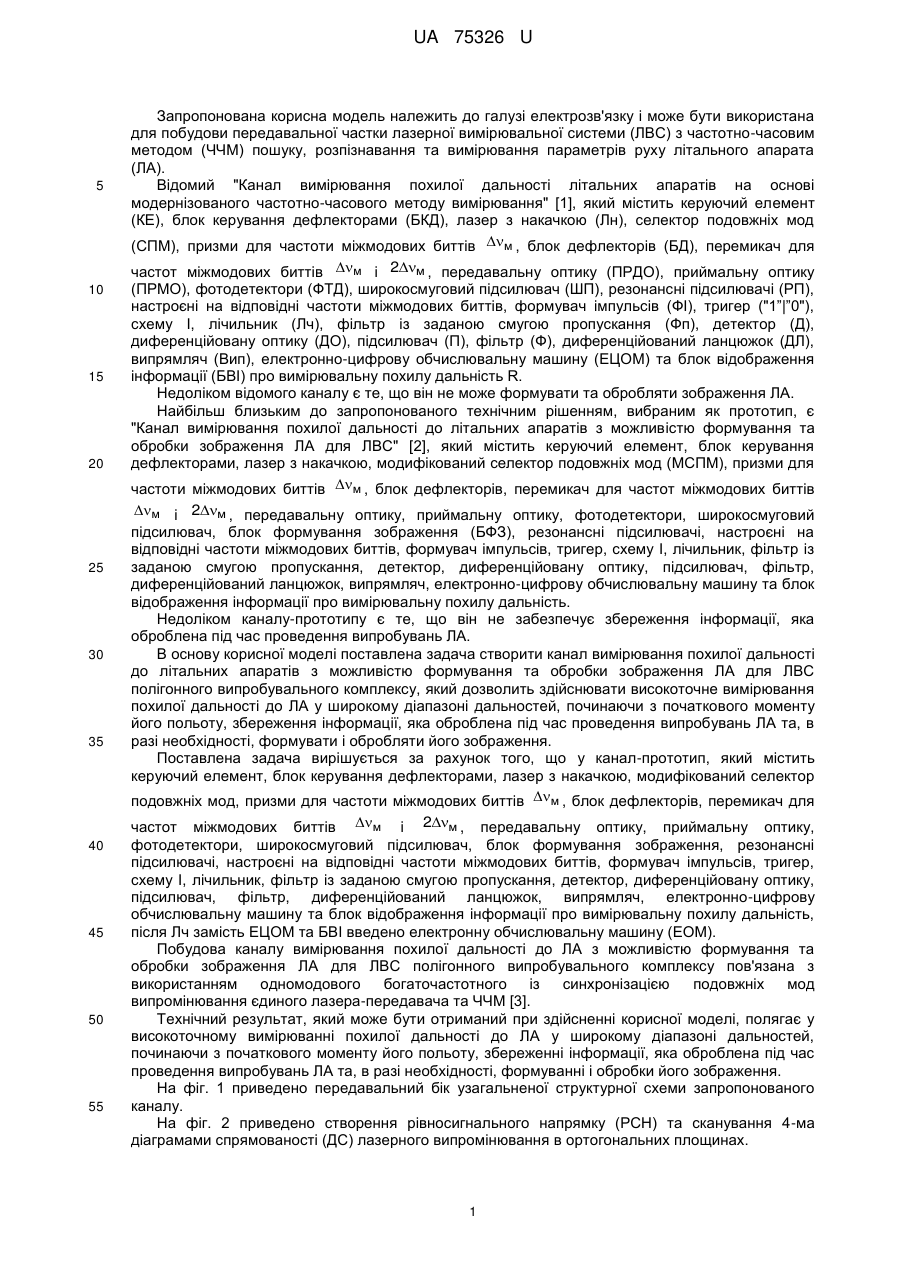

Реферат: Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему I, лічильник (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційований ланцюжок та випрямляч. Після Лч замість електронно-цифрової обчислювальної машини та блока відображення інформації про вимірювальну похилу дальність введено електронну обчислювальну машину. UA 75326 U (12) UA 75326 U UA 75326 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки лазерної вимірювальної системи (ЛВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання похилої дальності літальних апаратів на основі модернізованого частотно-часового методу вимірювання" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), призми для частоти міжмодових биттів м , блок дефлекторів (БД), перемикач для частот міжмодових биттів м і 2м , передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер ("1”|”0"), схему І, лічильник (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Д), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційований ланцюжок (ДЛ), випрямляч (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення інформації (БВІ) про вимірювальну похилу дальність R. Недоліком відомого каналу є те, що він не може формувати та обробляти зображення ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод (МСПМ), призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, блок формування зображення (БФЗ), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему І, лічильник, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційований ланцюжок, випрямляч, електронно-цифрову обчислювальну машину та блок відображення інформації про вимірювальну похилу дальність. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формувати і обробляти його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему І, лічильник, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційований ланцюжок, випрямляч, електронно-цифрову обчислювальну машину та блок відображення інформації про вимірювальну похилу дальність, після Лч замість ЕЦОМ та БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання похилої дальності до ЛА з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формуванні і обробки його зображення. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. 1 UA 75326 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 3 приведено створення лазерного сигналу із просторовою модуляцією поляризації. На фіг. 4 приведена узагальнена структурна схема запропонованого каналу. На фіг. 5 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) від блока опорного сигналу; б) від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему І, лічильник, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційований ланцюжок, випрямляч та електронну обчислювальну машину. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним ДС, які частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54  5  4  м, 97  9  7  2м, 63  6  3  3м, 82  8  2  6м ; - лазерного сигналу із просторовою модуляцією поляризації, за умови використання сигналу з подовжньої моди n (в подальшому n1,n2 ); За допомогою МСПМ та блока формування зображення створюється лазерний сигнал із просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (несучої частоти) на два променя з поворотом площини поляризації на кут 90° в одному з них (фіг. 3). При цьому випромінювання апертури першого і другого каналів в апертурній площині U0V рознесені на відстані  . Різність ходу пучків до картинної площини ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз між поляризованими компонентами, що ортогональні, поля у картинній площині також змінюється від точки до точки. В залежності від різності фаз у картинній площині змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до початкової і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами ρ та відстанню до картинної площини R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. м ,2м ,3м Сигнал частот міжмодових биттів та 6м надходить на блок дефлекторів, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5, 4  м, 9, 7  2м, 6, 3  3м та 8 ,  2  6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин α і β або X і У, при цьому лазерний сигнал із просторовою модуляцією поляризації ( n1 та n2 ) - проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БФЗ для обробки відбитого лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА; по РП, що настроєні на відповідні частоти міжмодових биттів м в ід,2м в ід,3м в ід,6м в ід . 2 UA 75326 U 5 10 15 20 м в ід При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (ΡΠ ) формують 2м в ід 3м в ід 6м в ід сигнал про похилу дальність до ЛА, а РП2 (РП ), РП 3 (РП ) і РП 4 (РП ) - формують сигнали для інших вимірювальних каналів ЛВС (фіг. 1). При відбитті лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики тощо, яка відображається у ЕОМ. Тому у БФЗ здійснюється поляризаційна обробка поля, що приймається. Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 2, 3). На передавальному боці. Виділена селектором подовжніх мод зі спектру випромінювання лазера перша пара частот  5,4 розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний - сканується БД під певним кутом (з часом Т пр, що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2), та надходить на ПРДО і далі на ЛА; 2) додатковий (1) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття м та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою І. Отриманий від ФТД, додатковий оптичний сигнал частоти  5,4 з "бланкуючими" імпульсами, 25 перетворений в сигнал м , здобуває чіткі границі "бланкуючого" імпульсу, проходячи оптику, що диференціює, підсилюється. Фільтр зі смугою пропущення П  1/ i (де i - тривалість 30 імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульсні сигнали, які, проходячи ланцюжок, що диференціює, і випрямляч - (ФІ = ДЛ + Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот  5,4 у сумі з груповим, 35 40 45 50 минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал м , підсилюється ШП, виділяється в РП, як сигнал міжмодової частоти м і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (2) частоти м та надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему "І", здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача (формування "бланкуючого" імпульсу). Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних, сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛВС з ЧЧМ, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-х (пар) частот  5,4 і  9,7 (фіг. 3). Апаратні помилки виміру R до ЛА у запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відношення сигнал/шум. Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. 3 UA 75326 U 5 10 Джерела інформації: 1. Деклараційний патент на винахід 64961 А, Україна, МПК G01S 17/42. Канал вимірювання похилої дальності літальних апаратів на основі модернізованого частотно-часового методу вимірювання. /Г.В. Альошин, О.В. Коломійцев, Д.П. Пашков. - № 2003032665; заяв. 27.03.2003; опубл. 15.03.2004; Бюл. № 3.-8 с. 2. Патент на корисну модель № 52158, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201003654; заяв. 30.03.2010; опубл. 10.08.2010; Бюл. № 15.-10 с. 3. Патент на корисну модель №55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарата. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для 20 25 частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему I, лічильник (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційований ланцюжок та випрямляч, який відрізняється тим, що після Лч замість електронно-цифрової обчислювальної машини та блока відображення інформації про вимірювальну похилу дальність введено електронну обчислювальну машину. 4 UA 75326 U 5 UA 75326 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
