Канал вимірювання похилої дальності до літальних апаратів з бспм та можливістю розпізнавання ла для лівс полігонного випробувального комплексу

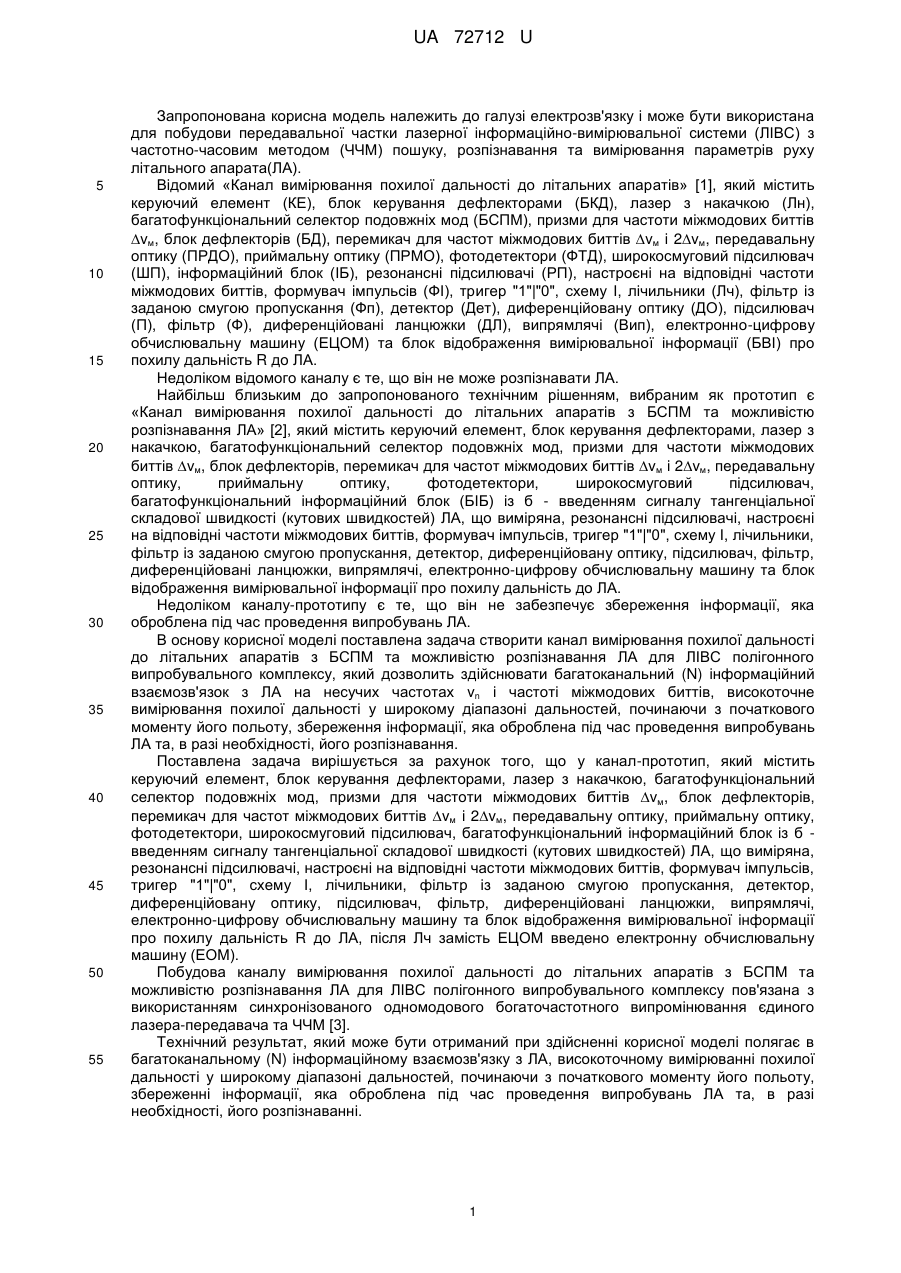

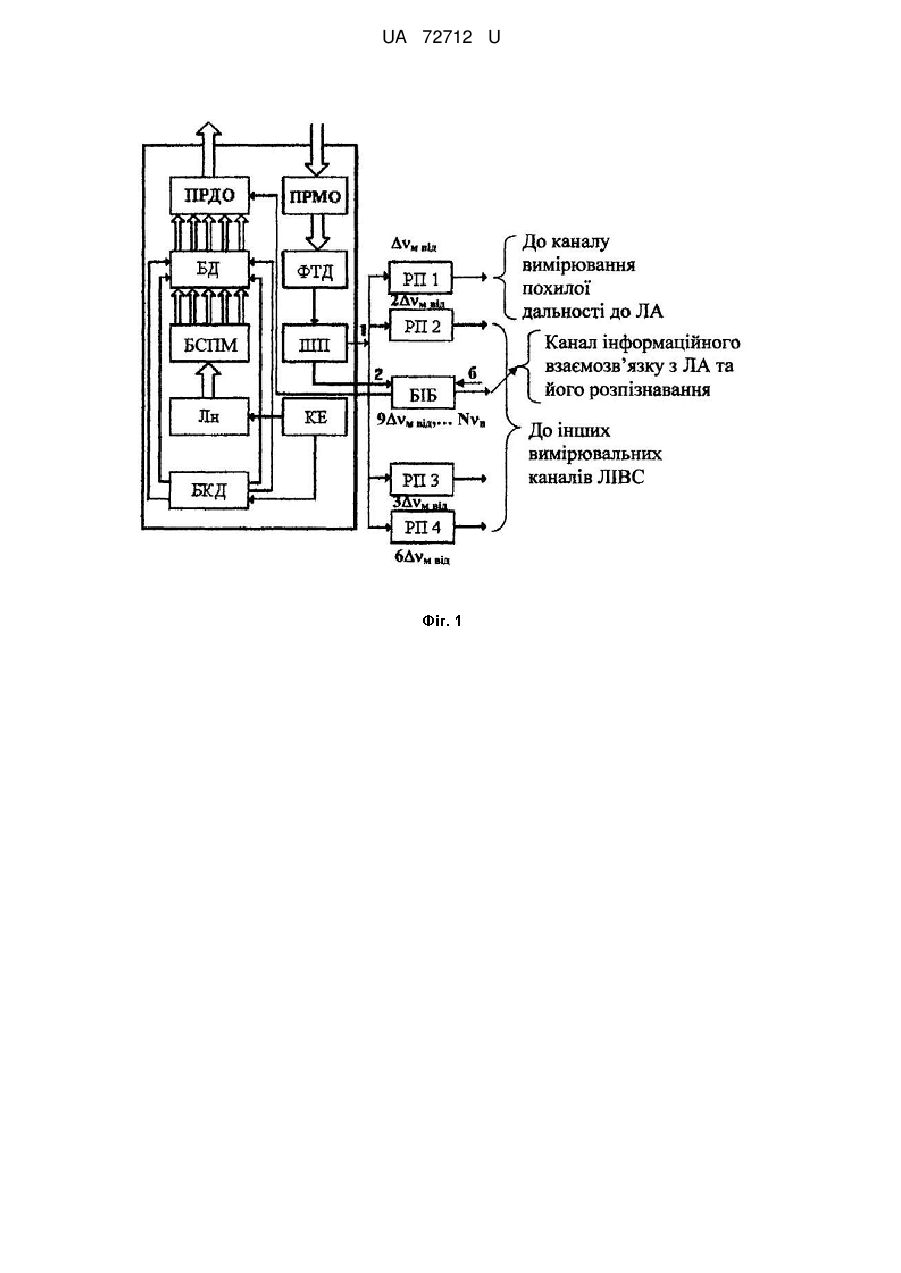

Реферат: Канал вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів vм, блок дефлекторів, перемикач для частот міжмодових биттів vм і 2vм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та блок відображення вимірювальної інформації про похилу дальність R до літального апарата. Після Лч замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. UA 72712 U (12) UA 72712 U UA 72712 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата(ЛА). Відомий «Канал вимірювання похилої дальності до літальних апаратів» [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), багатофункціональний селектор подовжніх мод (БСПМ), призми для частоти міжмодових биттів vм, блок дефлекторів (БД), перемикач для частот міжмодових биттів vм і 2vм, передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1"|"0", схему І, лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення вимірювальної інформації (БВІ) про похилу дальність R до ЛА. Недоліком відомого каналу є те, що він не може розпізнавати ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є «Канал вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА» [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів vм, блок дефлекторів, перемикач для частот міжмодових биттів vм і 2vм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, багатофункціональний інформаційний блок (БІБ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність до ЛА. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати багатоканальний (N) інформаційний взаємозв'язок з ЛА на несучих частотах vn і частоті міжмодових биттів, високоточне вимірювання похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів vм, блок дефлекторів, перемикач для частот міжмодових биттів vм і 2vм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговийпідсилювач, багатофункціональний інформаційний блок із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА, після Лч замість ЕЦОМ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу пов'язана з використанням синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в багатоканальному (N) інформаційному взаємозв'язку з ЛА, високоточному вимірюванні похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнаванні. 1 UA 72712 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал; б - введення сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 4 приведені епюри напруг з виходів блоків вимірювання R до ЛА, де: а) - від блока опорного сигналу; б) - від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів vм, блок дефлекторів, перемикач для частот міжмодових биттів vм і 2vм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронну обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою БСПМ виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналу комбінації подовжніх мод (на різницевій частоті міжмодових биттів v101=v10-v1=9vм), а також подовжніх мод (несучих частот vn); - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки тим, що частково перетинаються 4-м парціальним ДС, за умови використання комбінацій подовжніх мод («підфарбованих» різницевими частотами міжмодових биттів): v54=v5-v4=vм, v97=v9-v7=2vм, v63=v6-v3=3vм, v82=v8-v2=6vм. Груповий сигнал, який складений із частоти міжмодових биттів 9vм і несучих частот vn, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (фіг. 1, 2). Водночас сигнал частот міжмодових биттів vм, 2vм, 3vм та 6vм потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот v5,v4=vм, v9,v7=2vм, v6,v3=3vм та v8,v2=6vм фокусується в скановані точкипростору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У. При цьому інформаційний сигнал на v10,v1=9vм та частотах vn проходить вдовж РСН (фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності R до ЛА полягає в наступному (фіг. 2, 4). На боці, який передає. Виділена БСПМ із спектра випромінювання лазера-передавача перша пара частот v54 розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний - сканований БД під певним кутом (з часом Тпр, що задається від БКД), який проходить через перемикач (П) для виділення «бланкуючого» імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2) та надходить на ПРДО і далі на ЛА; 2) додатковий (1) - перетворений ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття vм, надходить на ФІ1, де відбувається виділення «пачок» імпульсів, прийнятих схемою І. Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою 2 UA 72712 U 5 10 15 20 25 30 35 40 45 50 фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; - по РП, що налагоджені на відповідні частоти міжмодових биттів vм від, 2vм від, 3vм від, 6vм . від При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (РП vм від) формують сигнал про R до ЛА, а РП 4 (РП 6vм від), РП 2 (РП 2vм від) і РП 3 (РП 3vм від) - сигнали для інших вимірювальних каналів ЛІВС. Отриманий від ФТД додатковий оптичний сигнал частоти v5,4 з «бланкуючими» імпульсами перетворений в сигнал vм, здобуває чіткі границі «бланкуючого» імпульсу, проходячи ДО, підсилюється. Фільтр П=1/і (де і - тривалість імпульсу) виділяє з загального сигналу «бланкуючі» імпульси в імпульсні сигнали, які, проходячи ДЛ і Вип (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок «бланкуючого» імпульсу та надходять на тригер з індексом «1», включаючи його. На боці, який приймає. Відбитий від ЛА основний сигнал частот v5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал vм, підсилюється ШП та виділяється в РП, як сигнал міжмодової частоти vм від. Проходячи через Дет, перетворюється точно також, як і додатковий електричний сигнал (2) частоти vм, надходить тільки на тригер з індексом «0», «перекидаючи» його. Сигнал, що надходить з тригера на схему «І» здійснює періодичне «відкриття» i «закриття» проходу для «пачок» імпульсів з ФІ1, які підраховуються Лч і відпрацьовуються у ЕОМ та відображаються на БВІ у вигляді числа, яке відповідає R. Таким чином відбувається вимір похилої дальності до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення вмикання ключа (для формування «бланкуючого» імпульсу). Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-ох пар частот v5,4 і v9,7. Апаратурні помилки виміру R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності і нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відносини сигнал/шум. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. Кількість інформаційних каналів (N) в каналі, що пропонується, залежить від кількості мод (несучих частот vn), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель № 43068, Україна, МПК G01S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u200903686; заяв. 15.04.2009; опубл. 27.07.2009; Бюл. № 14. - 8 с. 2. Патент на корисну модель № 60346, Україна, MПК G01S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201101993; заяв. 21.02.2011; опубл. 10.06.2011; бюл. № 11. - 10 с. 3. Патент на корисну модель, № 55645, Україна, MПК G01S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарата /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Канал вимірювання похилої дальності до літальних апаратів з БСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів vм, блок дефлекторів, перемикач для частот міжмодових биттів vм і 2vм, передавальну оптику, приймальну оптику, фотодетектори, 3 UA 72712 U 5 широкосмуговий підсилювач, багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та блок відображення вимірювальної інформації про похилу дальність R до літального апарата який відрізняється тим, що після Лч замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. 4 UA 72712 U 5 UA 72712 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
