Вузол клапана для контейнера, збірний вузол вузла клапана і з`єднувального елемента, контейнер та спосіб дозування напою у контейнері

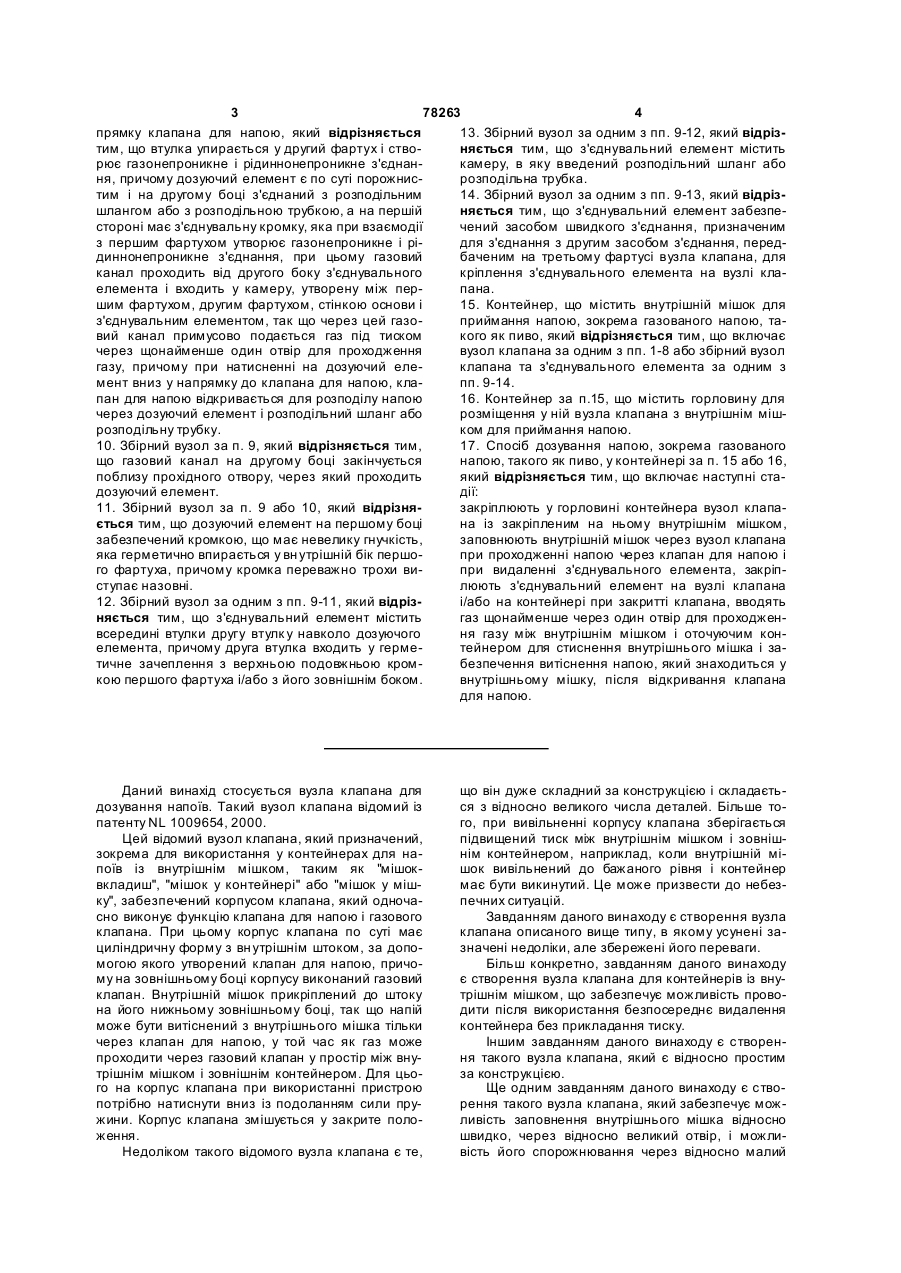

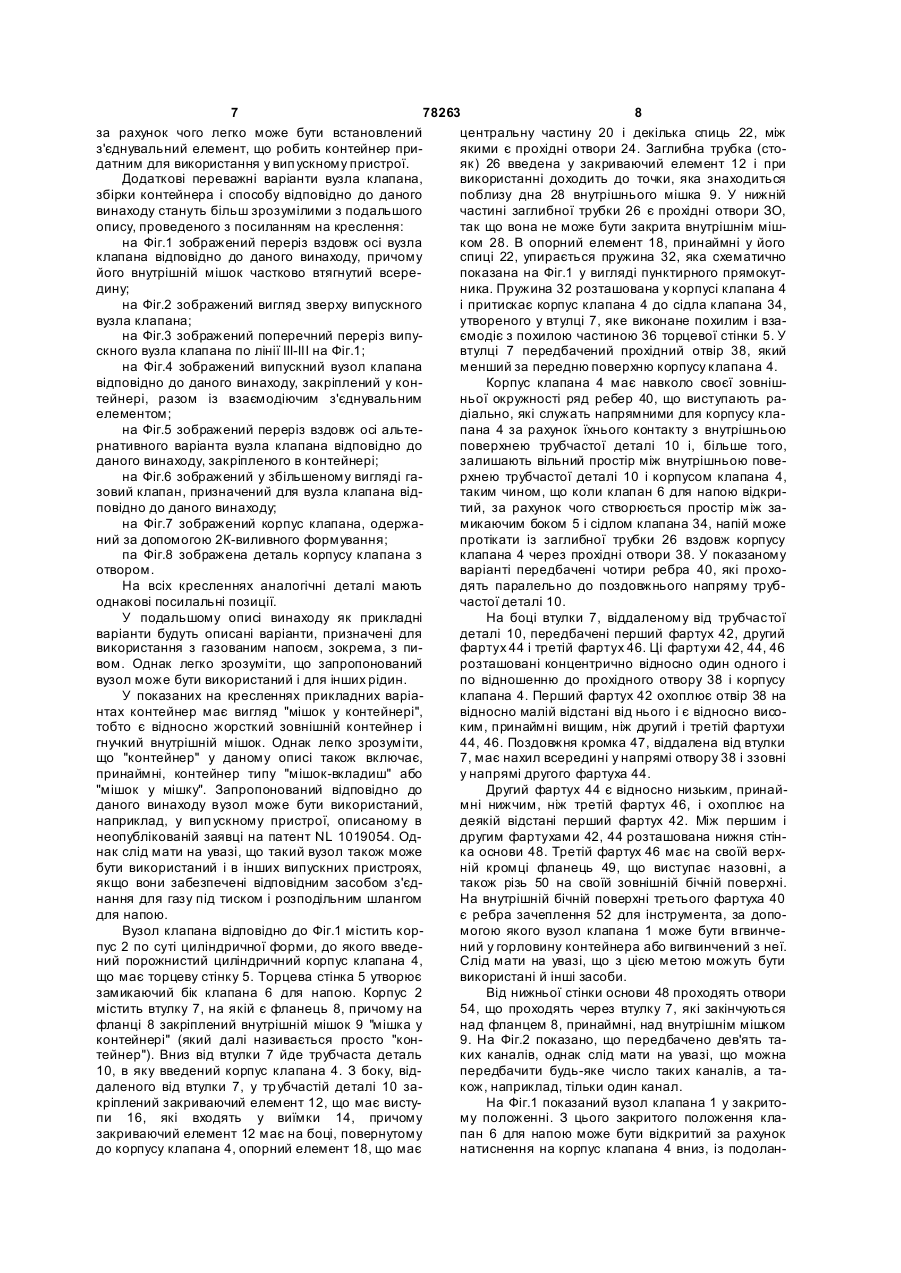

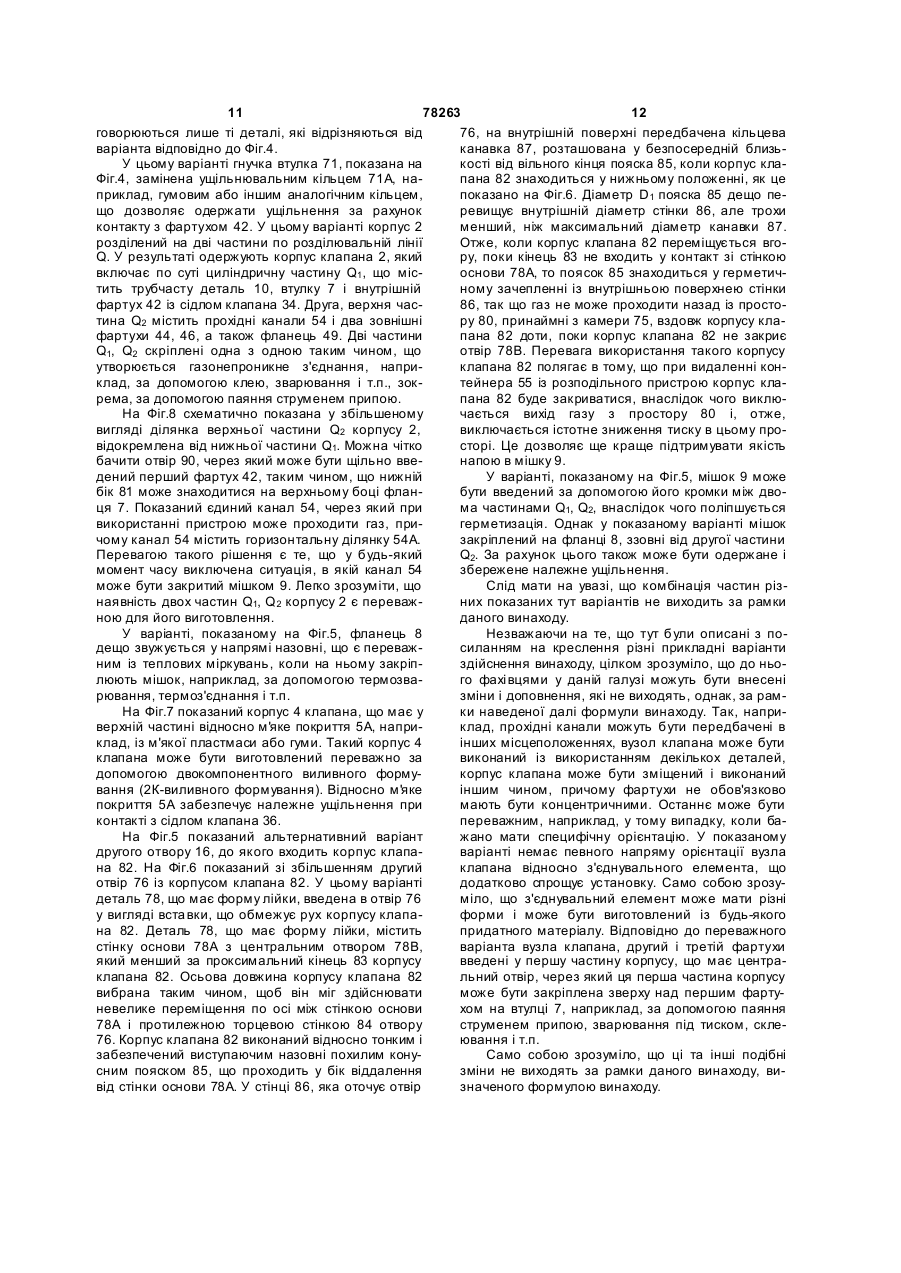

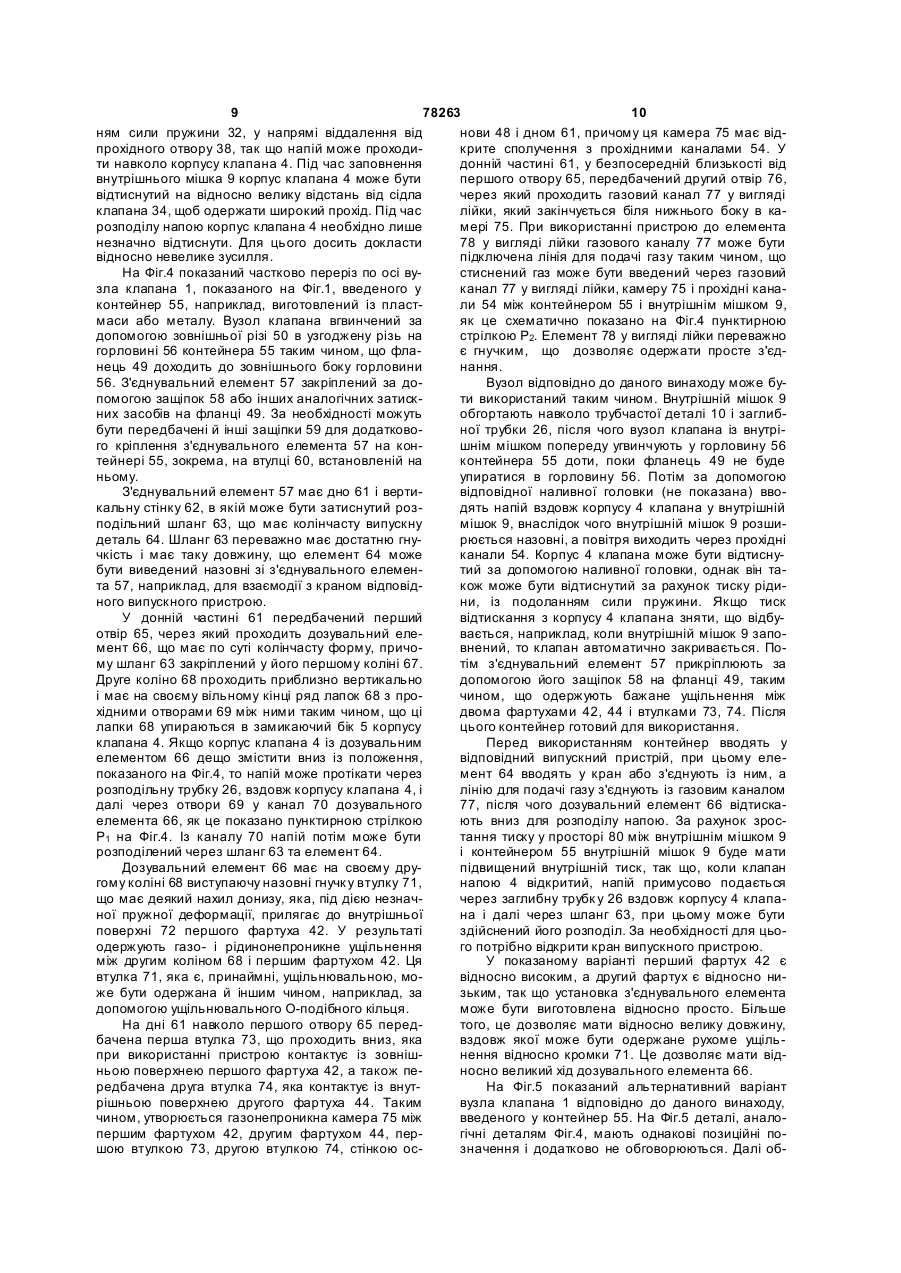

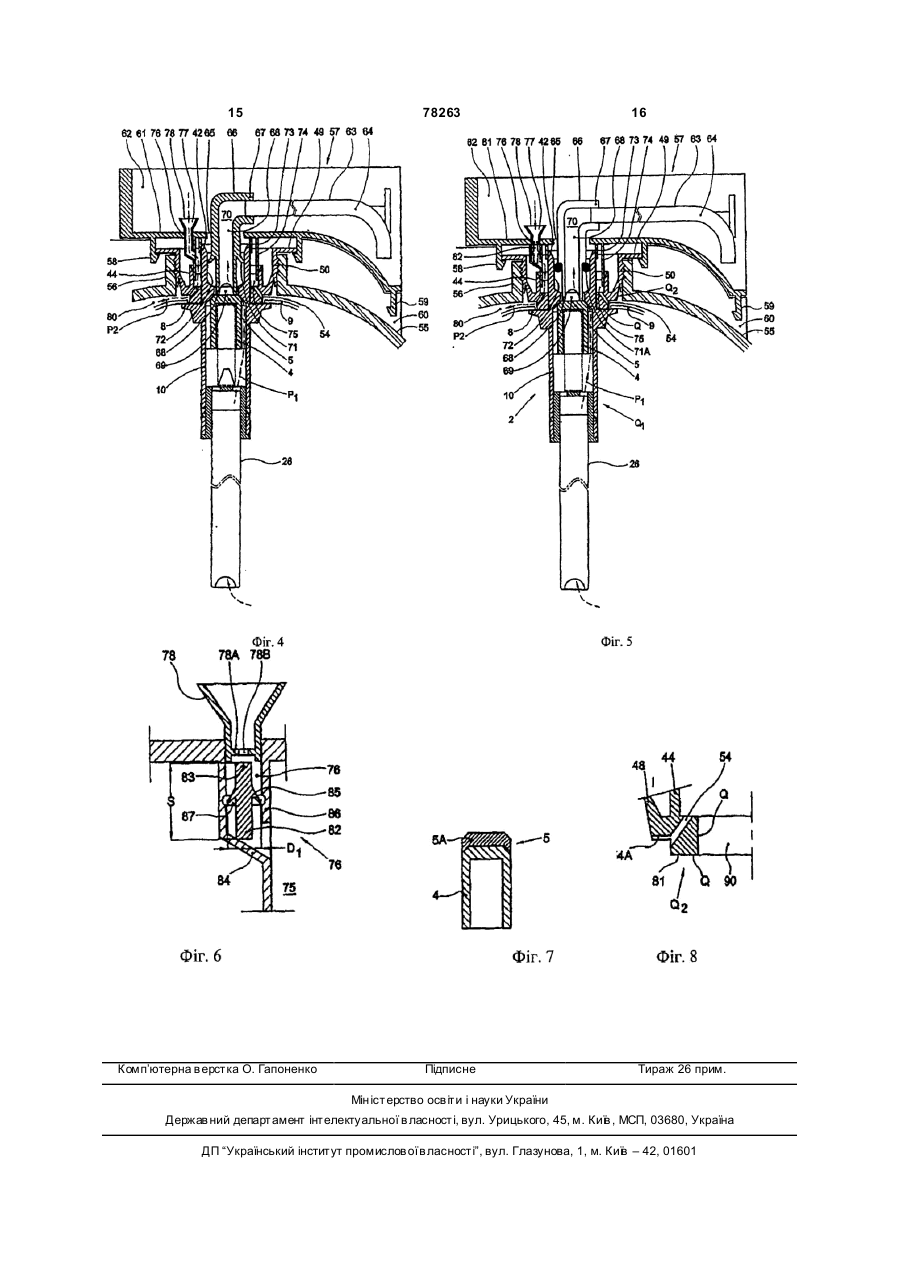

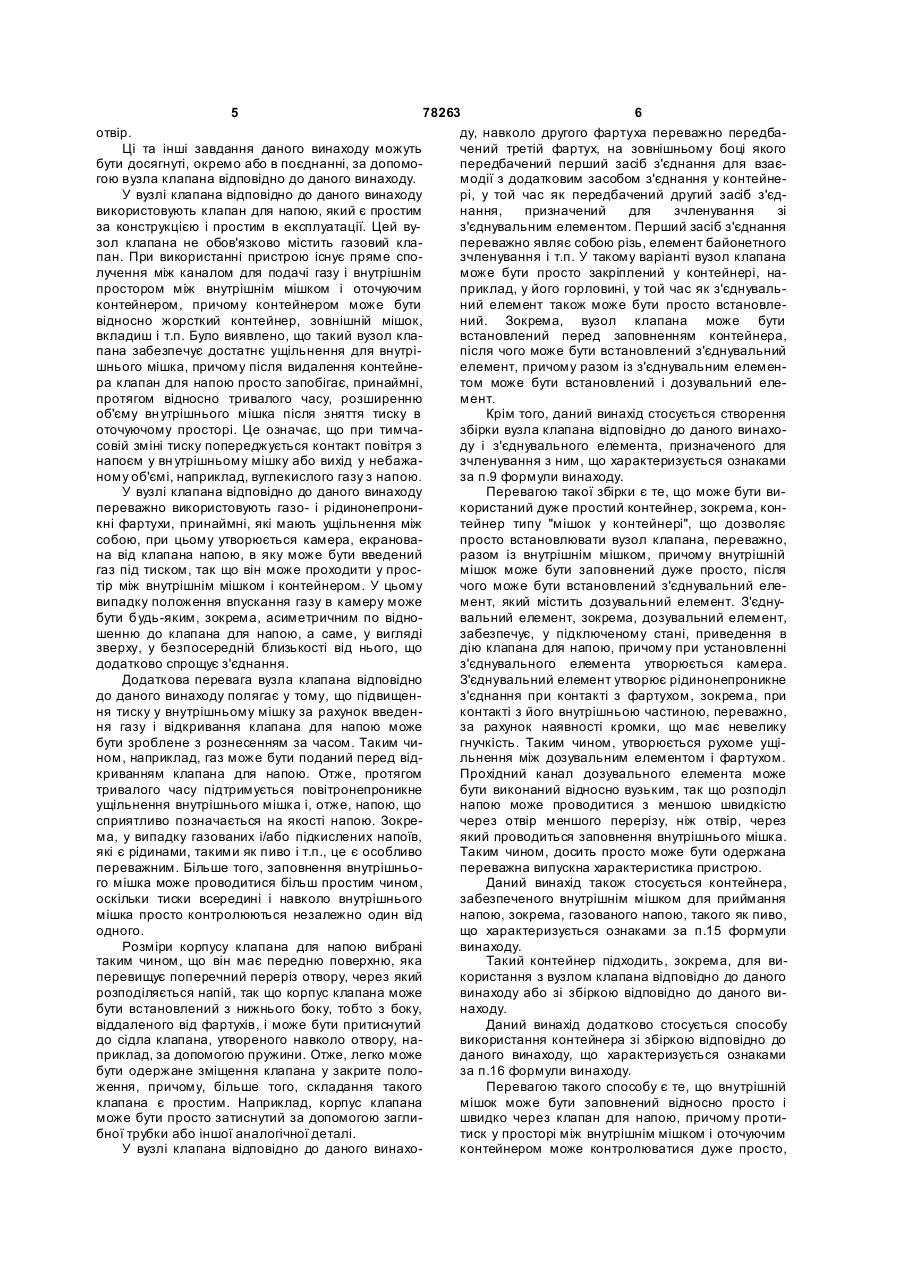

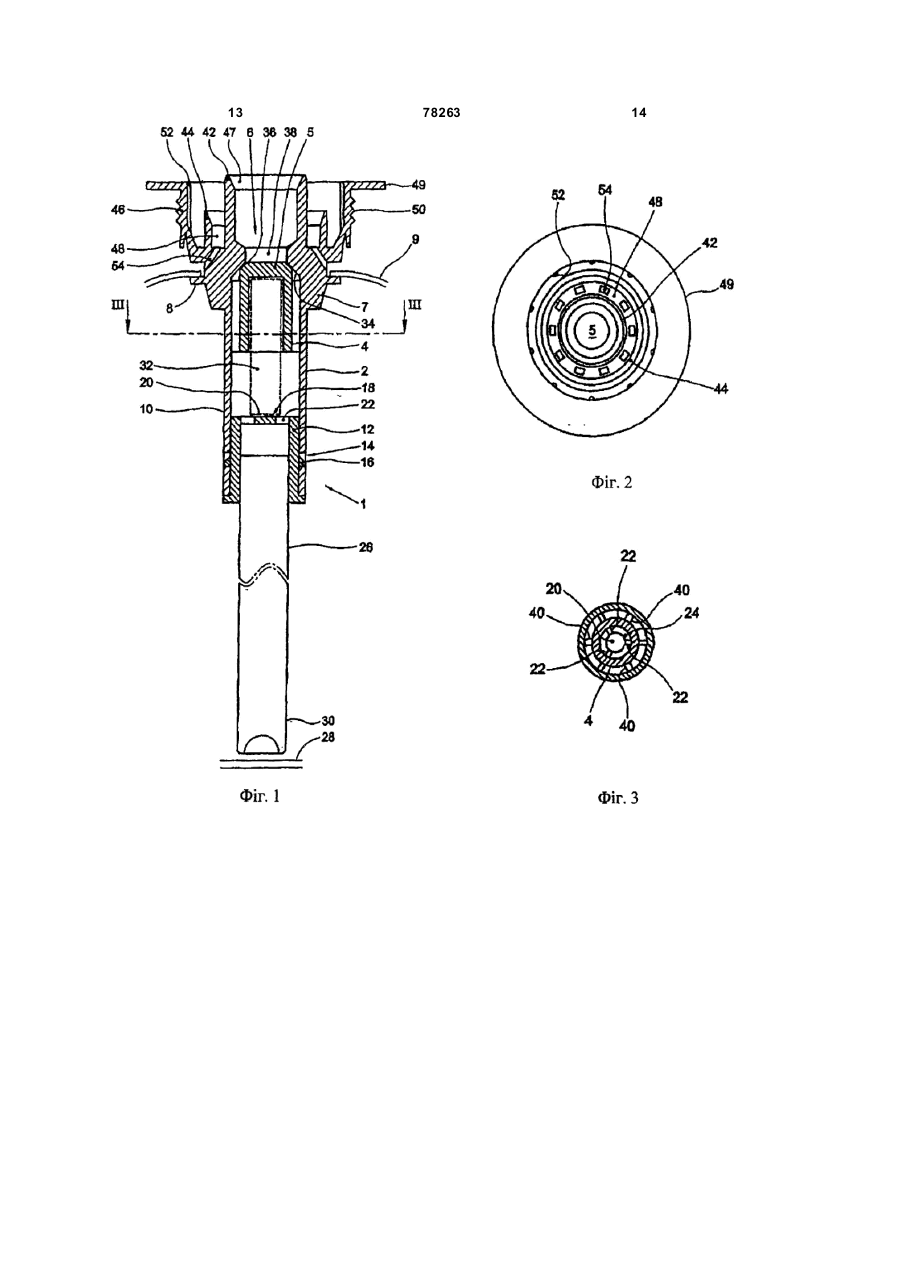

1. Вузол клапана для контейнера, в якому розміщений внутрішній мішок для приймання напою, зокрема газованого напою, такого як пиво, в якому розташований клапан для напою, який сполучається на боці, повернутому до внутрішнього мішка, з внутрішнім простором мішка, а на протилежному боці має з'єднувальний елемент з втулкою, в якій розміщений дозуючий елемент для приведення в дію клапана для напою, який відрізняє ться тим, що клапан для напою на протилежному боці оточений вертикальним газонепроникним першим фартухом, при цьому вздовж іншого боку першого фартуха, на відстані від нього, розташований другий фартух, причому між першим і другим фартухами є нижня стінка основи з щонайменше одним отвором для проходження газу, який сполучається з простором, що знаходиться між внутрішнім мішком і контейнером, оточуючим внутрішній мішок, при цьому втулка з'єднувального елемента упирається у другий фартух і створює газонепроникне і рідиннонепроникне ущільнення, причому дозуючий елемент упирається у перший фартух і також створює газонепроникне і рідиннонепроникне ущільнення, так що між двома фартухами утворюється камера, через яку газ під тиском примусово подається через щонайменше один 2. Вузол проходження 1, який відрізняється отвір дляклапана за п. газу, окремо від напою.тим, що перший фартух вищий, ніж другий фартух. 2 (19) 1 3 78263 4 прямку клапана для напою, який відрізняється 13. Збірний вузол за одним з пп. 9-12, який відрізтим, що втулка упирається у другий фартух і ствоняється тим, що з'єднувальний елемент містить рює газонепроникне і рідиннонепроникне з'єднанкамеру, в яку введений розподільний шланг або ня, причому дозуючий елемент є по суті порожнисрозподільна трубка. тим і на другому боці з'єднаний з розподільним 14. Збірний вузол за одним з пп. 9-13, який відрізшлангом або з розподільною трубкою, а на першій няється тим, що з'єднувальний елемент забезпестороні має з'єднувальну кромку, яка при взаємодії чений засобом швидкого з'єднання, призначеним з першим фартухом утворює газонепроникне і рідля з'єднання з другим засобом з'єднання, переддиннонепроникне з'єднання, при цьому газовий баченим на третьому фартусі вузла клапана, для канал проходить від другого боку з'єднувального кріплення з'єднувального елемента на вузлі клаелемента і входить у камеру, утворену між перпана. шим фартухом, другим фартухом, стінкою основи і 15. Контейнер, що містить внутрішній мішок для з'єднувальним елементом, так що через цей газоприймання напою, зокрема газованого напою, тавий канал примусово подається газ під тиском кого як пиво, який відрізняється тим, що включає через щонайменше один отвір для проходження вузол клапана за одним з пп. 1-8 або збірний вузол газу, причому при натисненні на дозуючий елеклапана та з'єднувального елемента за одним з мент вниз у напрямку до клапана для напою, клапп. 9-14. пан для напою відкривається для розподілу напою 16. Контейнер за п.15, що містить горловину для через дозуючий елемент і розподільний шланг або розміщення у ній вузла клапана з внутрішнім мішрозподільну трубку. ком для приймання напою. 10. Збірний вузол за п. 9, який відрізняється тим, 17. Спосіб дозування напою, зокрема газованого що газовий канал на другому боці закінчується напою, такого як пиво, у контейнері за п. 15 або 16, поблизу прохідного отвору, через який проходить який відрізняється тим, що включає наступні стадозуючий елемент. дії: 11. Збірний вузол за п. 9 або 10, який відрізнязакріплюють у горловині контейнера вузол клапається тим, що дозуючий елемент на першому боці на із закріпленим на ньому внутрішнім мішком, забезпечений кромкою, що має невелику гнучкість, заповнюють внутрішній мішок через вузол клапана яка герметично впирається у вн утрішній бік першопри проходженні напою через клапан для напою і го фартуха, причому кромка переважно трохи випри видаленні з'єднувального елемента, закріпступає назовні. люють з'єднувальний елемент на вузлі клапана 12. Збірний вузол за одним з пп. 9-11, який відрізі/або на контейнері при закритті клапана, вводять няється тим, що з'єднувальний елемент містить газ щонайменше через один отвір для проходженвсередині втулки другу втулк у навколо дозуючого ня газу між внутрішнім мішком і оточуючим конелемента, причому друга втулка входить у герметейнером для стиснення внутрішнього мішка і затичне зачеплення з верхньою подовжньою кромбезпечення витіснення напою, який знаходиться у кою першого фартуха і/або з його зовнішнім боком. внутрішньому мішку, після відкривання клапана для напою. Даний винахід стосується вузла клапана для дозування напоїв. Такий вузол клапана відомий із патенту NL 1009654, 2000. Цей відомий вузол клапана, який призначений, зокрема для використання у контейнерах для напоїв із внутрішнім мішком, таким як "мішоквкладиш", "мішок у контейнері" або "мішок у мішку", забезпечений корпусом клапана, який одночасно виконує функцію клапана для напою і газового клапана. При цьому корпус клапана по суті має циліндричну форму з вн утрішнім штоком, за допомогою якого утворений клапан для напою, причому на зовнішньому боці корпусу виконаний газовий клапан. Внутрішній мішок прикріплений до штоку на його нижньому зовнішньому боці, так що напій може бути витіснений з внутрішнього мішка тільки через клапан для напою, у той час як газ може проходити через газовий клапан у простір між внутрішнім мішком і зовнішнім контейнером. Для цього на корпус клапана при використанні пристрою потрібно натиснути вниз із подоланням сили пружини. Корпус клапана змішується у закрите положення. Недоліком такого відомого вузла клапана є те, що він дуже складний за конструкцією і складається з відносно великого числа деталей. Більше того, при вивільненні корпусу клапана зберігається підвищений тиск між внутрішнім мішком і зовнішнім контейнером, наприклад, коли внутрішній мішок вивільнений до бажаного рівня і контейнер має бути викинутий. Це може призвести до небезпечних ситуацій. Завданням даного винаходу є створення вузла клапана описаного вище типу, в якому усунені зазначені недоліки, але збережені його переваги. Більш конкретно, завданням даного винаходу є створення вузла клапана для контейнерів із внутрішнім мішком, що забезпечує можливість проводити після використання безпосереднє видалення контейнера без прикладання тиску. Іншим завданням даного винаходу є створення такого вузла клапана, який є відносно простим за конструкцією. Ще одним завданням даного винаходу є створення такого вузла клапана, який забезпечує можливість заповнення внутрішнього мішка відносно швидко, через відносно великий отвір, і можливість його спорожнювання через відносно малий 5 78263 6 отвір. ду, навколо другого фартуха переважно передбаЦі та інші завдання даного винаходу можуть чений третій фартух, на зовнішньому боці якого бути досягнуті, окремо або в поєднанні, за допомопередбачений перший засіб з'єднання для взаєгою вузла клапана відповідно до даного винаходу. модії з додатковим засобом з'єднання у контейнеУ вузлі клапана відповідно до даного винаходу рі, у той час як передбачений другий засіб з'єдвикористовують клапан для напою, який є простим нання, призначений для зчленування зі за конструкцією і простим в експлуатації. Цей вуз'єднувальним елементом. Перший засіб з'єднання зол клапана не обов'язково містить газовий клапереважно являє собою різь, елемент байонетного пан. При використанні пристрою існує пряме спозчленування і т.п. У такому варіанті вузол клапана лучення між каналом для подачі газу і внутрішнім може бути просто закріплений у контейнері, напростором між внутрішнім мішком і оточуючим приклад, у його горловині, у той час як з'єднувальконтейнером, причому контейнером може бути ний елемент також може бути просто встановлевідносно жорсткий контейнер, зовнішній мішок, ний. Зокрема, вузол клапана може бути вкладиш і т.п. Було виявлено, що такий вузол клавстановлений перед заповненням контейнера, пана забезпечує достатнє ущільнення для внутріпісля чого може бути встановлений з'єднувальний шнього мішка, причому після видалення контейнеелемент, причому разом із з'єднувальним елеменра клапан для напою просто запобігає, принаймні, том може бути встановлений і дозувальний елепротягом відносно тривалого часу, розширенню мент. об'єму вн утрішнього мішка після зняття тиску в Крім того, даний винахід стосується створення оточуючому просторі. Це означає, що при тимчазбірки вузла клапана відповідно до даного винахосовій зміні тиску попереджується контакт повітря з ду і з'єднувального елемента, призначеного для напоєм у вн утрішньому мішку або вихід у небажазчленування з ним, що характеризується ознаками ному об'ємі, наприклад, вуглекислого газу з напою. за п.9 формули винаходу. У вузлі клапана відповідно до даного винаходу Перевагою такої збірки є те, що може бути випереважно використовують газо- і рідинонепроникористаний дуже простий контейнер, зокрема, конкні фартухи, принаймні, які мають ущільнення між тейнер типу "мішок у контейнері", що дозволяє собою, при цьому утворюється камера, екрановапросто встановлювати вузол клапана, переважно, на від клапана напою, в яку може бути введений разом із внутрішнім мішком, причому внутрішній газ під тиском, так що він може проходити у просмішок може бути заповнений дуже просто, після тір між внутрішнім мішком і контейнером. У цьому чого може бути встановлений з'єднувальний елевипадку положення впускання газу в камеру може мент, який містить дозувальний елемент. З'єднубути будь-яким, зокрема, асиметричним по відновальний елемент, зокрема, дозувальний елемент, шенню до клапана для напою, а саме, у вигляді забезпечує, у підключеному стані, приведення в зверху, у безпосередній близькості від нього, що дію клапана для напою, причому при установленні додатково спрощує з'єднання. з'єднувального елемента утворюється камера. Додаткова перевага вузла клапана відповідно З'єднувальний елемент утворює рідинонепроникне до даного винаходу полягає у тому, що підвищенз'єднання при контакті з фартухом, зокрема, при ня тиску у внутрішньому мішку за рахунок введенконтакті з його внутрішньою частиною, переважно, ня газу і відкривання клапана для напою може за рахунок наявності кромки, що має невелику бути зроблене з рознесенням за часом. Таким чигнучкість. Таким чином, утворюється рухоме ущіном, наприклад, газ може бути поданий перед відльнення між дозувальним елементом і фартухом. криванням клапана для напою. Отже, протягом Прохідний канал дозувального елемента може тривалого часу підтримується повітронепроникне бути виконаний відносно вузьким, так що розподіл ущільнення внутрішнього мішка і, отже, напою, що напою може проводитися з меншою швидкістю сприятливо позначається на якості напою. Зокречерез отвір меншого перерізу, ніж отвір, через ма, у випадку газованих і/або підкислених напоїв, який проводиться заповнення внутрішнього мішка. які є рідинами, такими як пиво і т.п., це є особливо Таким чином, досить просто може бути одержана переважним. Більше того, заповнення внутрішньопереважна випускна характеристика пристрою. го мішка може проводитися більш простим чином, Даний винахід також стосується контейнера, оскільки тиски всередині і навколо внутрішнього забезпеченого внутрішнім мішком для приймання мішка просто контролюються незалежно один від напою, зокрема, газованого напою, такого як пиво, одного. що характеризується ознаками за п.15 формули Розміри корпусу клапана для напою вибрані винаходу. таким чином, що він має передню поверхню, яка Такий контейнер підходить, зокрема, для виперевищує поперечний переріз отвору, через який користання з вузлом клапана відповідно до даного розподіляється напій, так що корпус клапана може винаходу або зі збіркою відповідно до даного вибути встановлений з нижнього боку, тобто з боку, находу. віддаленого від фартухів, і може бути притиснутий Даний винахід додатково стосується способу до сідла клапана, утвореного навколо отвору, навикористання контейнера зі збіркою відповідно до приклад, за допомогою пружини. Отже, легко може даного винаходу, що характеризується ознаками бути одержане зміщення клапана у закрите полоза п.16 формули винаходу. ження, причому, більше того, складання такого Перевагою такого способу є те, що внутрішній клапана є простим. Наприклад, корпус клапана мішок може бути заповнений відносно просто і може бути просто затиснутий за допомогою заглишвидко через клапан для напою, причому протибної трубки або іншої аналогічної деталі. тиск у просторі між внутрішнім мішком і оточуючим У вузлі клапана відповідно до даного винахоконтейнером може контролюватися дуже просто, 7 78263 8 за рахунок чого легко може бути встановлений центральну частину 20 і декілька спиць 22, між з'єднувальний елемент, що робить контейнер приякими є прохідні отвори 24. Заглибна трубка (стодатним для використання у вип ускному пристрої. як) 26 введена у закриваючий елемент 12 і при Додаткові переважні варіанти вузла клапана, використанні доходить до точки, яка знаходиться збірки контейнера і способу відповідно до даного поблизу дна 28 внутрішнього мішка 9. У нижній винаходу стануть більш зрозумілими з подальшого частині заглибної трубки 26 є прохідні отвори ЗО, опису, проведеного з посиланням на креслення: так що вона не може бути закрита внутрішнім мішна Фіг.1 зображений переріз вздовж осі вузла ком 28. В опорний елемент 18, принаймні у його клапана відповідно до даного винаходу, причому спиці 22, упирається пружина 32, яка схематично його внутрішній мішок частково втягнутий всерепоказана на Фіг.1 у вигляді пунктирного прямокутдину; ника. Пружина 32 розташована у корпусі клапана 4 на Фіг.2 зображений вигляд зверху випускного і притискає корпус клапана 4 до сідла клапана 34, вузла клапана; утвореного у втулці 7, яке виконане похилим і взана Фіг.3 зображений поперечний переріз випуємодіє з похилою частиною 36 торцевої стінки 5. У скного вузла клапана по лінії ІІІ-ІІІ на Фіг.1; втулці 7 передбачений прохідний отвір 38, який на Фіг.4 зображений випускний вузол клапана менший за передню поверхню корпусу клапана 4. відповідно до даного винаходу, закріплений у конКорпус клапана 4 має навколо своєї зовніштейнері, разом із взаємодіючим з'єднувальним ньої окружності ряд ребер 40, що виступають раелементом; діально, які служать напрямними для корпусу клана Фіг.5 зображений переріз вздовж осі альтепана 4 за рахунок їхнього контакту з внутрішньою рнативного варіанта вузла клапана відповідно до поверхнею трубчастої деталі 10 і, більше того, даного винаходу, закріпленого в контейнері; залишають вільний простір між внутрішньою повена Фіг.6 зображений у збільшеному вигляді гархнею трубчастої деталі 10 і корпусом клапана 4, зовий клапан, призначений для вузла клапана відтаким чином, що коли клапан 6 для напою відкриповідно до даного винаходу; тий, за рахунок чого створюється простір між зана Фіг.7 зображений корпус клапана, одержамикаючим боком 5 і сідлом клапана 34, напій може ний за допомогою 2К-виливного формування; протікати із заглибної трубки 26 вздовж корпусу па Фіг.8 зображена деталь корпусу клапана з клапана 4 через прохідні отвори 38. У показаному отвором. варіанті передбачені чотири ребра 40, які прохоНа всіх кресленнях аналогічні деталі мають дять паралельно до поздовжнього напряму трубоднакові посилальні позиції. частої деталі 10. У подальшому описі винаходу як прикладні На боці втулки 7, віддаленому від трубчастої варіанти будуть описані варіанти, призначені для деталі 10, передбачені перший фартух 42, другий використання з газованим напоєм, зокрема, з пифартух 44 і третій фартух 46. Ці фартухи 42, 44, 46 вом. Однак легко зрозуміти, що запропонований розташовані концентрично відносно один одного і вузол може бути використаний і для інших рідин. по відношенню до прохідного отвору 38 і корпусу У показаних на кресленнях прикладних варіаклапана 4. Перший фартух 42 охоплює отвір 38 на нтах контейнер має вигляд "мішок у контейнері", відносно малій відстані від нього і є відносно висотобто є відносно жорсткий зовнішній контейнер і ким, принаймні вищим, ніж другий і третій фартухи гнучкий внутрішній мішок. Однак легко зрозуміти, 44, 46. Поздовжня кромка 47, віддалена від втулки що "контейнер" у даному описі також включає, 7, має нахил всередині у напрямі отвору 38 і ззовні принаймні, контейнер типу "мішок-вкладиш" або у напрямі другого фартуха 44. "мішок у мішку". Запропонований відповідно до Другий фартух 44 є відносно низьким, принайданого винаходу вузол може бути використаний, мні нижчим, ніж третій фартух 46, і охоплює на наприклад, у вип ускному пристрої, описаному в деякій відстані перший фартух 42. Між першим і неопублікованій заявці на патент NL 1019054. Оддругим фартухами 42, 44 розташована нижня стіннак слід мати на увазі, що такий вузол також може ка основи 48. Третій фартух 46 має на своїй верхбути використаний і в інших випускних пристроях, ній кромці фланець 49, що виступає назовні, а якщо вони забезпечені відповідним засобом з'єдтакож різь 50 на своїй зовнішній бічній поверхні. нання для газу під тиском і розподільним шлангом На внутрішній бічній поверхні третього фартуха 40 для напою. є ребра зачеплення 52 для інструмента, за допоВузол клапана відповідно до Фіг.1 містить кормогою якого вузол клапана 1 може бути вгвинчепус 2 по суті циліндричної форми, до якого введений у горловину контейнера або вигвинчений з неї. ний порожнистий циліндричний корпус клапана 4, Слід мати на увазі, що з цією метою можуть бути що має торцеву стінку 5. Торцева стінка 5 утворює використані й інші засоби. замикаючий бік клапана 6 для напою. Корпус 2 Від нижньої стінки основи 48 проходять отвори містить втулку 7, на якій є фланець 8, причому на 54, що проходять через втулку 7, які закінчуються фланці 8 закріплений внутрішній мішок 9 "мішка у над фланцем 8, принаймні, над внутрішнім мішком контейнері" (який далі називається просто "кон9. На Фіг.2 показано, що передбачено дев'ять татейнер"). Вниз від втулки 7 йде трубчаста деталь ких каналів, однак слід мати на увазі, що можна 10, в яку введений корпус клапана 4. З боку, відпередбачити будь-яке число таких каналів, а тадаленого від втулки 7, у тр убчастій деталі 10 закож, наприклад, тільки один канал. кріплений закриваючий елемент 12, що має вистуНа Фіг.1 показаний вузол клапана 1 у закритопи 16, які входять у виїмки 14, причому му положенні. З цього закритого положення клазакриваючий елемент 12 має на боці, повернутому пан 6 для напою може бути відкритий за рахунок до корпусу клапана 4, опорний елемент 18, що має натиснення на корпус клапана 4 вниз, із подолан 9 78263 10 ням сили пружини 32, у напрямі віддалення від нови 48 і дном 61, причому ця камера 75 має відпрохідного отвору 38, так що напій може проходикрите сполучення з прохідними каналами 54. У ти навколо корпусу клапана 4. Під час заповнення донній частині 61, у безпосередній близькості від внутрішнього мішка 9 корпус клапана 4 може бути першого отвору 65, передбачений другий отвір 76, відтиснутий на відносно велику відстань від сідла через який проходить газовий канал 77 у вигляді клапана 34, щоб одержати широкий прохід. Під час лійки, який закінчується біля нижнього боку в карозподілу напою корпус клапана 4 необхідно лише мері 75. При використанні пристрою до елемента незначно відтиснути. Для цього досить докласти 78 у вигляді лійки газового каналу 77 може бути відносно невелике зусилля. підключена лінія для подачі газу таким чином, що На Фіг.4 показаний частково переріз по осі вустиснений газ може бути введений через газовий зла клапана 1, показаного на Фіг.1, введеного у канал 77 у вигляді лійки, камеру 75 і прохідні канаконтейнер 55, наприклад, виготовлений із пластли 54 між контейнером 55 і внутрішнім мішком 9, маси або металу. Вузол клапана вгвинчений за як це схематично показано на Фіг.4 пунктирною допомогою зовнішньої різі 50 в узгоджену різь на стрілкою Р2. Елемент 78 у вигляді лійки переважно горловині 56 контейнера 55 таким чином, що флає гнучким, що дозволяє одержати просте з'єднець 49 доходить до зовнішнього боку горловини нання. 56. З'єднувальний елемент 57 закріплений за доВузол відповідно до даного винаходу може бупомогою защіпок 58 або інших аналогічних затискти використаний таким чином. Внутрішній мішок 9 них засобів на фланці 49. За необхідності можуть обгортають навколо трубчастої деталі 10 і заглиббути передбачені й інші защіпки 59 для додатковоної трубки 26, після чого вузол клапана із внутріго кріплення з'єднувального елемента 57 на коншнім мішком попереду угвинчують у горловину 56 тейнері 55, зокрема, на втулці 60, встановленій на контейнера 55 доти, поки фланець 49 не буде ньому. упиратися в горловину 56. Потім за допомогою З'єднувальний елемент 57 має дно 61 і вертивідповідної наливної головки (не показана) ввокальну стінку 62, в якій може бути затиснутий роздять напій вздовж корпусу 4 клапана у внутрішній подільний шланг 63, що має колінчасту випускну мішок 9, внаслідок чого внутрішній мішок 9 розшидеталь 64. Шланг 63 переважно має достатню гнурюється назовні, а повітря виходить через прохідні чкість і має таку довжину, що елемент 64 може канали 54. Корпус 4 клапана може бути відтиснубути виведений назовні зі з'єднувального елементий за допомогою наливної головки, однак він тата 57, наприклад, для взаємодії з краном відповідкож може бути відтиснутий за рахунок тиску рідиного випускного пристрою. ни, із подоланням сили пружини. Якщо тиск У донній частині 61 передбачений перший відтискання з корпусу 4 клапана зняти, що відбуотвір 65, через який проходить дозувальний елевається, наприклад, коли внутрішній мішок 9 запомент 66, що має по суті колінчасту форму, причовнений, то клапан автоматично закривається. Пому шланг 63 закріплений у його першому коліні 67. тім з'єднувальний елемент 57 прикріплюють за Друге коліно 68 проходить приблизно вертикально допомогою його защіпок 58 на фланці 49, таким і має на своєму вільному кінці ряд лапок 68 з прочином, що одержують бажане ущільнення між хідними отворами 69 між ними таким чином, що ці двома фартухами 42, 44 і втулками 73, 74. Після лапки 68 упираються в замикаючий бік 5 корпусу цього контейнер готовий для використання. клапана 4. Якщо корпус клапана 4 із дозувальним Перед використанням контейнер вводять у елементом 66 дещо змістити вниз із положення, відповідний випускний пристрій, при цьому елепоказаного на Фіг.4, то напій може протікати через мент 64 вводять у кран або з'єднують із ним, а розподільну трубку 26, вздовж корпусу клапана 4, і лінію для подачі газу з'єднують із газовим каналом далі через отвори 69 у канал 70 дозувального 77, після чого дозувальний елемент 66 відтискаелемента 66, як це показано пунктирною стрілкою ють вниз для розподілу напою. За рахунок зросР1 на Фіг.4. Із каналу 70 напій потім може бути тання тиску у просторі 80 між внутрішнім мішком 9 розподілений через шланг 63 та елемент 64. і контейнером 55 внутрішній мішок 9 буде мати Дозувальний елемент 66 має на своєму друпідвищений внутрішній тиск, так що, коли клапан гому коліні 68 виступаючу назовні гнучк у втулку 71, напою 4 відкритий, напій примусово подається що має деякий нахил донизу, яка, під дією незначчерез заглибну трубк у 26 вздовж корпусу 4 клапаної пружної деформації, прилягає до внутрішньої на і далі через шланг 63, при цьому може бути поверхні 72 першого фартуха 42. У результаті здійснений його розподіл. За необхідності для цьоодержують газо- і рідинонепроникне ущільнення го потрібно відкрити кран випускного пристрою. між другим коліном 68 і першим фартухом 42. Ця У показаному варіанті перший фартух 42 є втулка 71, яка є, принаймні, ущільнювальною, мовідносно високим, а другий фартух є відносно ниже бути одержана й іншим чином, наприклад, за зьким, так що установка з'єднувального елемента допомогою ущільнювального О-подібного кільця. може бути виготовлена відносно просто. Більше На дні 61 навколо першого отвору 65 передтого, це дозволяє мати відносно велику довжину, бачена перша втулка 73, що проходить вниз, яка вздовж якої може бути одержане рухоме ущільпри використанні пристрою контактує із зовнішнення відносно кромки 71. Це дозволяє мати відньою поверхнею першого фартуха 42, а також пеносно великий хід дозувального елемента 66. редбачена друга втулка 74, яка контактує із внутНа Фіг.5 показаний альтернативний варіант рішньою поверхнею другого фартуха 44. Таким вузла клапана 1 відповідно до даного винаходу, чином, утворюється газонепроникна камера 75 між введеного у контейнер 55. На Фіг.5 деталі, аналопершим фартухом 42, другим фартухом 44, пергічні деталям Фіг.4, мають однакові позиційні пошою втулкою 73, другою втулкою 74, стінкою осзначення і додатково не обговорюються. Далі об 11 78263 12 говорюються лише ті деталі, які відрізняються від 76, на внутрішній поверхні передбачена кільцева варіанта відповідно до Фіг.4. канавка 87, розташована у безпосередній близьУ цьому варіанті гнучка втулка 71, показана на кості від вільного кінця пояска 85, коли корпус клаФіг.4, замінена ущільнювальним кільцем 71А, напана 82 знаходиться у нижньому положенні, як це приклад, гумовим або іншим аналогічним кільцем, показано на Фіг.6. Діаметр D1 пояска 85 дещо пещо дозволяє одержати ущільнення за рахунок ревищує внутрішній діаметр стінки 86, але трохи контакту з фартухом 42. У цьому варіанті корпус 2 менший, ніж максимальний діаметр канавки 87. розділений на дві частини по розділювальній лінії Отже, коли корпус клапана 82 переміщується вгоQ. У результаті одержують корпус клапана 2, який ру, поки кінець 83 не входить у контакт зі стінкою включає по суті циліндричну частину Q1 , що місоснови 78А, то поясок 85 знаходиться у герметичтить трубчасту деталь 10, втулку 7 і внутрішній ному зачепленні із внутрішньою поверхнею стінки фартух 42 із сідлом клапана 34. Друга, верхня час86, так що газ не може проходити назад із простотина Q2 містить прохідні канали 54 і два зовнішні ру 80, принаймні з камери 75, вздовж корпусу клафартухи 44, 46, а також фланець 49. Дві частини пана 82 доти, поки корпус клапана 82 не закриє Q1, Q2 скріплені одна з одною таким чином, що отвір 78В. Перевага використання такого корпусу утворюється газонепроникне з'єднання, наприклапана 82 полягає в тому, що при видаленні конклад, за допомогою клею, зварювання і т.п., зоктейнера 55 із розподільного пристрою корпус кларема, за допомогою паяння струменем припою. пана 82 буде закриватися, внаслідок чого виклюНа Фіг.8 схематично показана у збільшеному чається вихід газу з простору 80 і, отже, вигляді ділянка верхньої частини Q2 корпусу 2, виключається істотне зниження тиску в цьому провідокремлена від нижньої частини Q1. Можна чітко сторі. Це дозволяє ще краще підтримувати якість бачити отвір 90, через який може бути щільно ввенапою в мішку 9. дений перший фартух 42, таким чином, що нижній У варіанті, показаному на Фіг.5, мішок 9 може бік 81 може знаходитися на верхньому боці фланбути введений за допомогою його кромки між двоця 7. Показаний єдиний канал 54, через який при ма частинами Q1, Q2, внаслідок чого поліпшується використанні пристрою може проходити газ, пригерметизація. Однак у показаному варіанті мішок чому канал 54 містить горизонтальну ділянку 54А. закріплений на фланці 8, ззовні від другої частини Перевагою такого рішення є те, що у будь-який Q2. За рахунок цього також може бути одержане і момент часу виключена ситуація, в якій канал 54 збережене належне ущільнення. може бути закритий мішком 9. Легко зрозуміти, що Слід мати на увазі, що комбінація частин різнаявність двох частин Q1, Q 2 корпусу 2 є переважних показаних тут варіантів не виходить за рамки ною для його виготовлення. даного винаходу. У варіанті, показаному на Фіг.5, фланець 8 Незважаючи на те, що тут були описані з подещо звужується у напрямі назовні, що є переважсиланням на креслення різні прикладні варіанти ним із теплових міркувань, коли на ньому закріпздійснення винаходу, цілком зрозуміло, що до ньолюють мішок, наприклад, за допомогою термозваго фахі вцями у даній галузі можуть бути внесені рювання, термоз'єднання і т.п. зміни і доповнення, які не виходять, однак, за рамНа Фіг.7 показаний корпус 4 клапана, що має у ки наведеної далі формули винаходу. Так, наприверхній частині відносно м'яке покриття 5А, наприклад, прохідні канали можуть бути передбачені в клад, із м'якої пластмаси або гуми. Такий корпус 4 інших місцеположеннях, вузол клапана може бути клапана може бути виготовлений переважно за виконаний із використанням декількох деталей, допомогою двокомпонентного виливного формукорпус клапана може бути зміщений і виконаний вання (2К-виливного формування). Відносно м'я ке іншим чином, причому фартухи не обов'язково покриття 5А забезпечує належне ущільнення при мають бути концентричними. Останнє може бути контакті з сідлом клапана 36. переважним, наприклад, у тому випадку, коли баНа Фіг.5 показаний альтернативний варіант жано мати специфічну орієнтацію. У показаному другого отвору 16, до якого входить корпус клапаваріанті немає певного напряму орієнтації вузла на 82. На Фіг.6 показаний зі збільшенням другий клапана відносно з'єднувального елемента, що отвір 76 із корпусом клапана 82. У цьому варіанті додатково спрощує установку. Само собою зрозудеталь 78, що має форму лійки, введена в отвір 76 міло, що з'єднувальний елемент може мати різні у вигляді вста вки, що обмежує рух корпусу клапаформи і може бути виготовлений із будь-якого на 82. Деталь 78, що має форму лійки, містить придатного матеріалу. Відповідно до переважного стінку основи 78А з центральним отвором 78В, варіанта вузла клапана, другий і третій фартухи який менший за проксимальний кінець 83 корпусу введені у першу частину корпусу, що має центраклапана 82. Осьова довжина корпусу клапана 82 льний отвір, через який ця перша частина корпусу вибрана таким чином, щоб він міг здійснювати може бути закріплена зверху над першим фартуневелике переміщення по осі між стінкою основи хом на втулці 7, наприклад, за допомогою паяння 78А і протилежною торцевою стінкою 84 отвору струменем припою, зварювання під тиском, скле76. Корпус клапана 82 виконаний відносно тонким і ювання і т.п. забезпечений виступаючим назовні похилим конуСамо собою зрозуміло, що ці та інші подібні сним пояском 85, що проходить у бік віддалення зміни не виходять за рамки даного винаходу, вивід стінки основи 78А. У стінці 86, яка оточує отвір значеного формулою винаходу. 13 78263 14 15 Комп’ютерна в ерстка О. Гапоненко 78263 Підписне 16 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
