Пристрій для приводу випускного клапана герметичного циліндричного контейнера з текучою речовиною під тиском

Номер патенту: 16199

Опубліковано: 17.07.2006

Автор: Єремєєв Павло Анатолійович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для приводу випускного клапана герметичного циліндричного контейнера з текучою речовиною під тиском, що   містить  виконаний із полімерного матеріалу, обладнаний важелем, адаптер з внутрішнім каналом, що сполучається із внутрішнім каналом випускного клапана, який відрізняється тим, що до його складу додатково входить рукоятка, призначена для установлювання на корпусі контейнера поблизу випускного клапана, причому форма і розміри важеля і рукоятки виконані з можливістю забезпечення в зібраному стані контакту кінців важеля і рукоятки з утворенням рознімного шарніра.

2. Пристрій за п. 1, який відрізняється тим, що на кінцях важеля й рукоятки виконані відповідні  виступ і виїмка, які в зібраному стані утворюють рознімний шарнір.

3. Пристрій за п. 1 або п. 2, який відрізняється тим, що рукоятка має кільце, внутрішній діаметр якого забезпечує посадку з натягом на корпусі контейнера.

4. Пристрій за п. 1 або п. 2, або п. 3, який відрізняється тим, що рукоятку виконано з полімерного матеріалу.

Текст

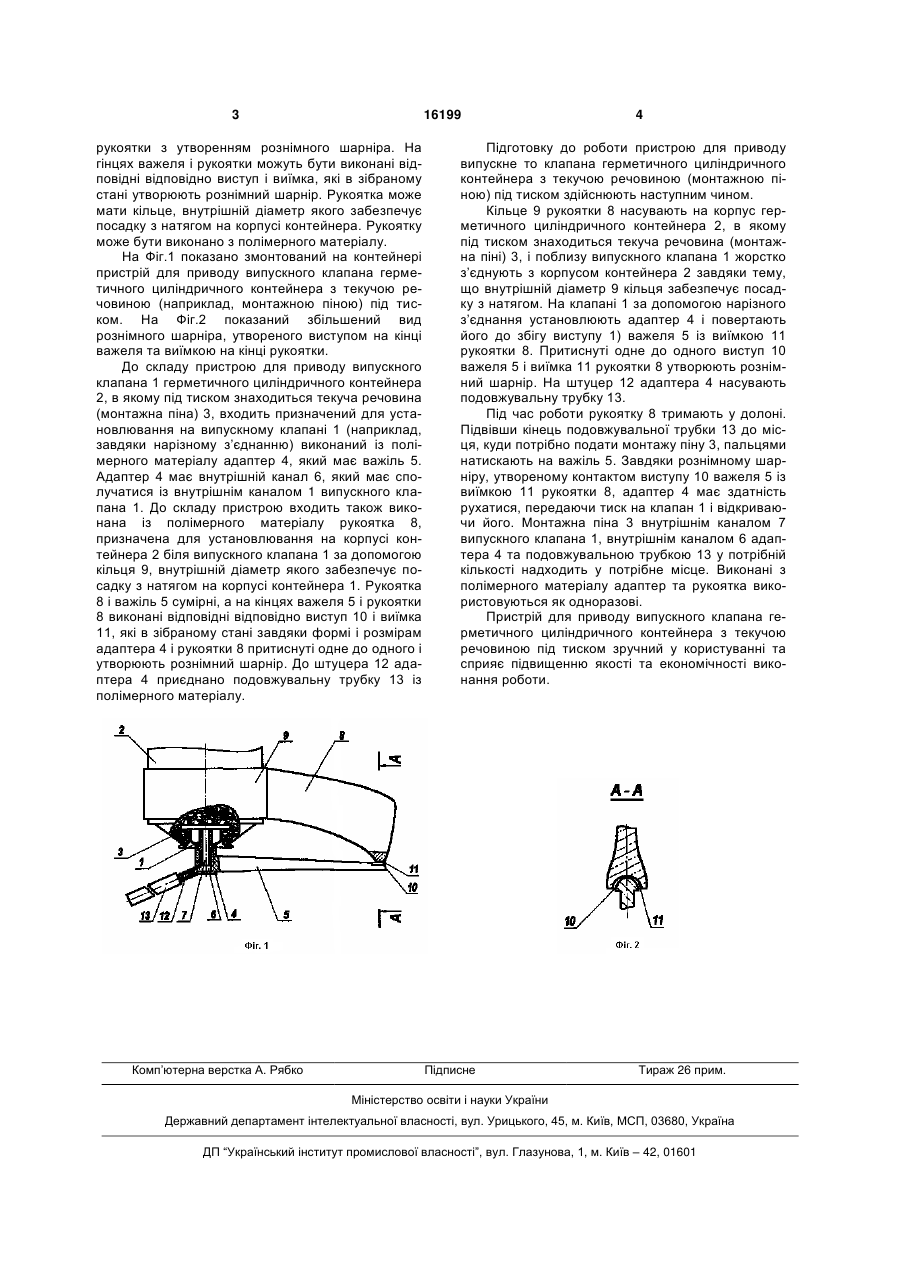

1. Пристрій для приводу випускного клапана герметичного циліндричного контейнера з текучою речовиною під тиском, що містить виконаний із полімерного матеріалу, обладнаний важелем, адаптер з внутрішнім каналом, що сполучається із внутрішнім каналом випускного клапана, який відрізняється тим, що до його складу додатково входить рукоятка, призначена для установлювання на корпусі контейнера поблизу випускного кла 3 16199 рукоятки з утворенням рознімного шарніра. На гінцях важеля і рукоятки можуть бути виконані відповідні відповідно виступ і виїмка, які в зібраному стані утворюють рознімний шарнір. Рукоятка може мати кільце, внутрішній діаметр якого забезпечує посадку з натягом на корпусі контейнера. Рукоятку може бути виконано з полімерного матеріалу. На Фіг.1 показано змонтований на контейнері пристрій для приводу випускного клапана герметичного циліндричного контейнера з текучою речовиною (наприклад, монтажною піною) під тиском. На Фіг.2 показаний збільшений вид рознімного шарніра, утвореного виступом на кінці важеля та виїмкою на кінці рукоятки. До складу пристрою для приводу випускного клапана 1 герметичного циліндричного контейнера 2, в якому під тиском знаходиться текуча речовина (монтажна піна) 3, входить призначений для установлювання на випускному клапані 1 (наприклад, завдяки нарізному з’єднанню) виконаний із полімерного матеріалу адаптер 4, який має важіль 5. Адаптер 4 має внутрішній канал 6, який має сполучатися із внутрішнім каналом 1 випускного клапана 1. До складу пристрою входить також виконана із полімерного матеріалу рукоятка 8, призначена для установлювання на корпусі контейнера 2 біля випускного клапана 1 за допомогою кільця 9, внутрішній діаметр якого забезпечує посадку з натягом на корпусі контейнера 1. Рукоятка 8 і важіль 5 сумірні, а на кінцях важеля 5 і рукоятки 8 виконані відповідні відповідно виступ 10 і виїмка 11, які в зібраному стані завдяки формі і розмірам адаптера 4 і рукоятки 8 притиснуті одне до одного і утворюють рознімний шарнір. До штуцера 12 адаптера 4 приєднано подовжувальну трубку 13 із полімерного матеріалу. Комп’ютерна верстка А. Рябко 4 Підготовку до роботи пристрою для приводу випускне то клапана герметичного циліндричного контейнера з текучою речовиною (монтажною піною) під тиском здійснюють наступним чином. Кільце 9 рукоятки 8 насувають на корпус герметичного циліндричного контейнера 2, в якому під тиском знаходиться текуча речовина (монтажна піні) 3, і поблизу випускного клапана 1 жорстко з’єднують з корпусом контейнера 2 завдяки тему, що внутрішній діаметр 9 кільця забезпечує посадку з натягом. На клапані 1 за допомогою нарізного з’єднання установлюють адаптер 4 і повертають його до збігу виступу 1) важеля 5 із виїмкою 11 рукоятки 8. Притиснуті одне до одного виступ 10 важеля 5 і виїмка 11 рукоятки 8 утворюють рознімний шарнір. На штуцер 12 адаптера 4 насувають подовжувальну трубку 13. Під час роботи рукоятку 8 тримають у долоні. Підвівши кінець подовжувальної трубки 13 до місця, куди потрібно подати монтажу піну 3, пальцями натискають на важіль 5. Завдяки рознімному шарніру, утвореному контактом виступу 10 важеля 5 із виїмкою 11 рукоятки 8, адаптер 4 має здатність рухатися, передаючи тиск на клапан 1 і відкриваючи його. Монтажна піна 3 внутрішнім каналом 7 випускного клапана 1, внутрішнім каналом 6 адаптера 4 та подовжувальною трубкою 13 у потрібній кількості надходить у потрібне місце. Виконані з полімерного матеріалу адаптер та рукоятка використовуються як одноразові. Пристрій для приводу випускного клапана герметичного циліндричного контейнера з текучою речовиною під тиском зручний у користуванні та сприяє підвищенню якості та економічності виконання роботи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
