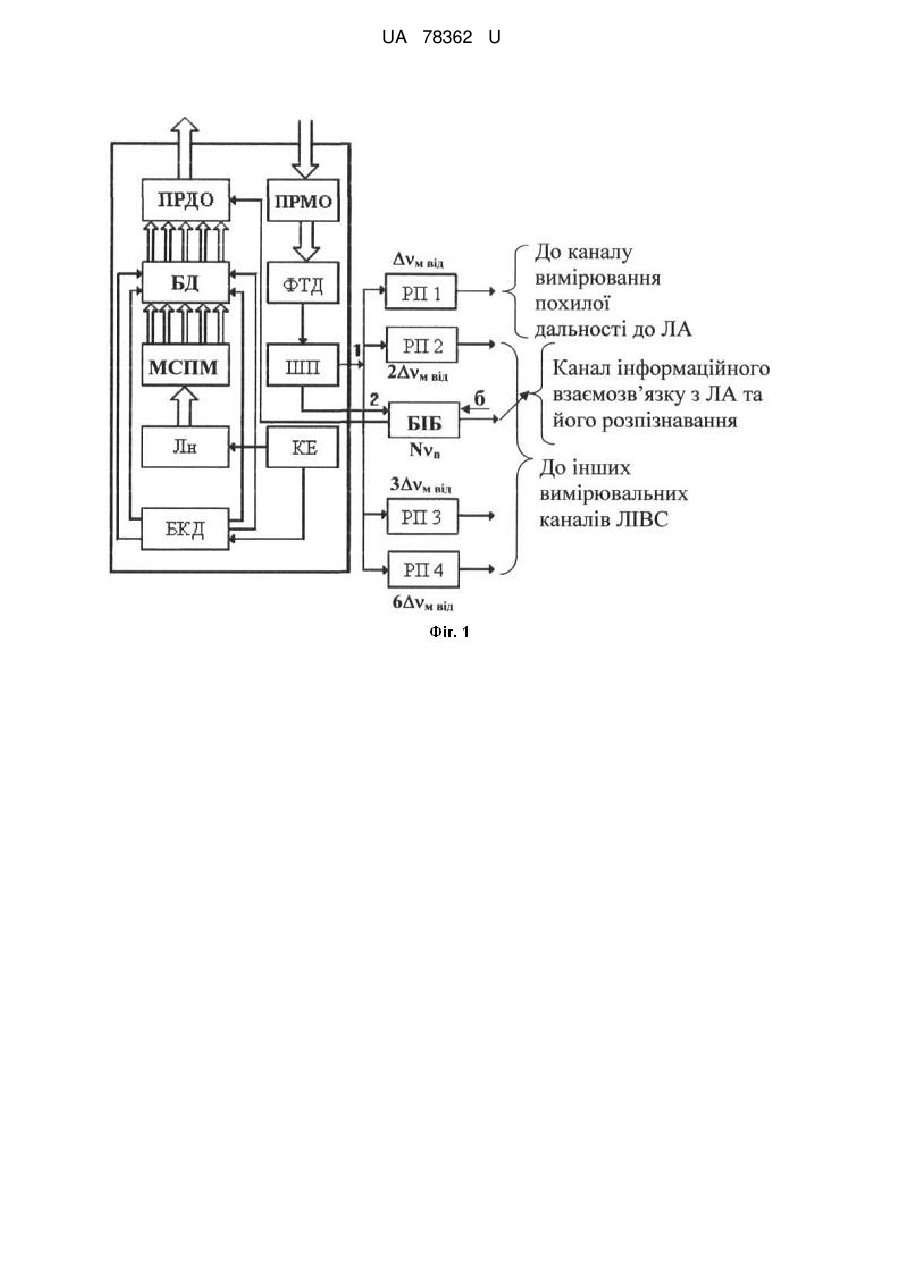

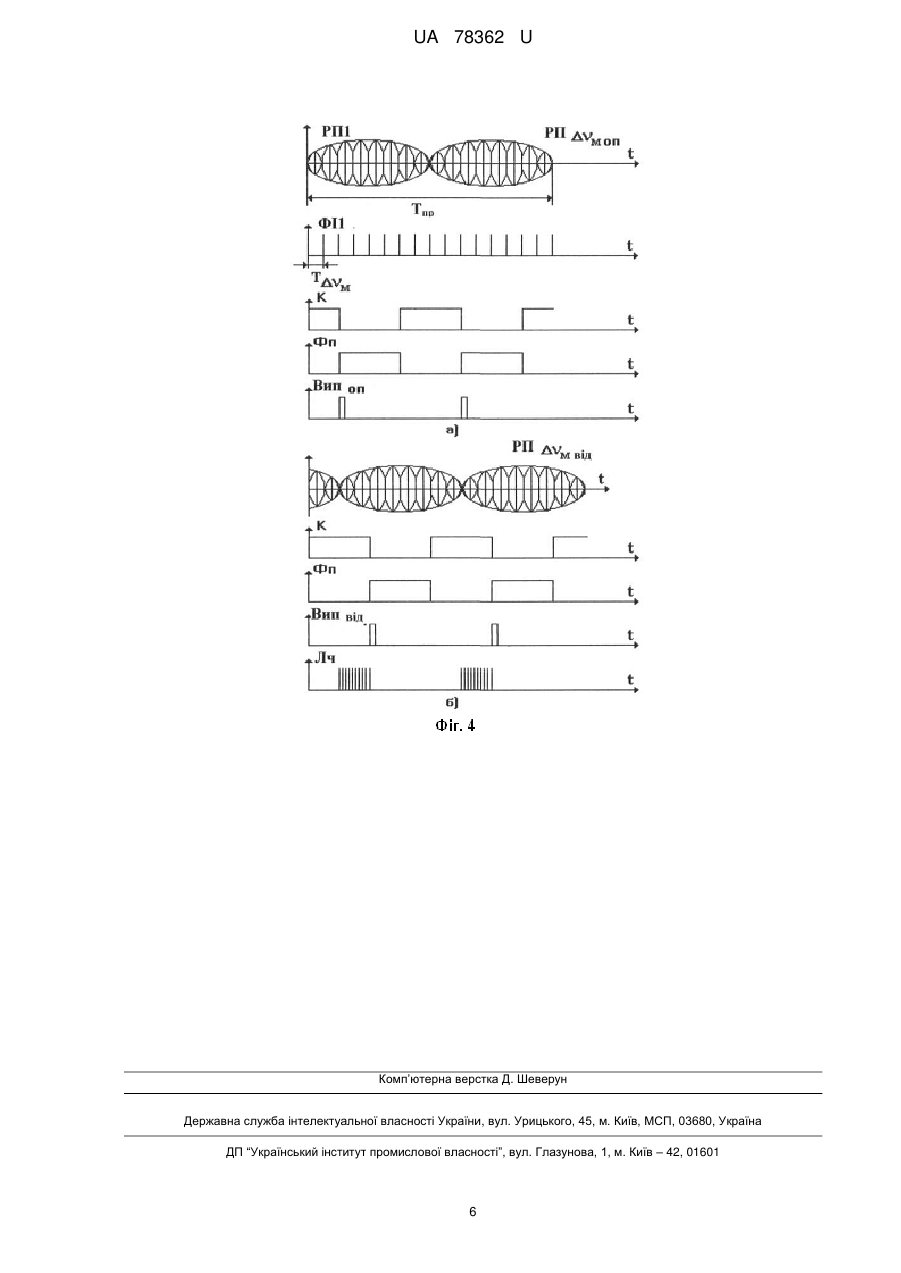

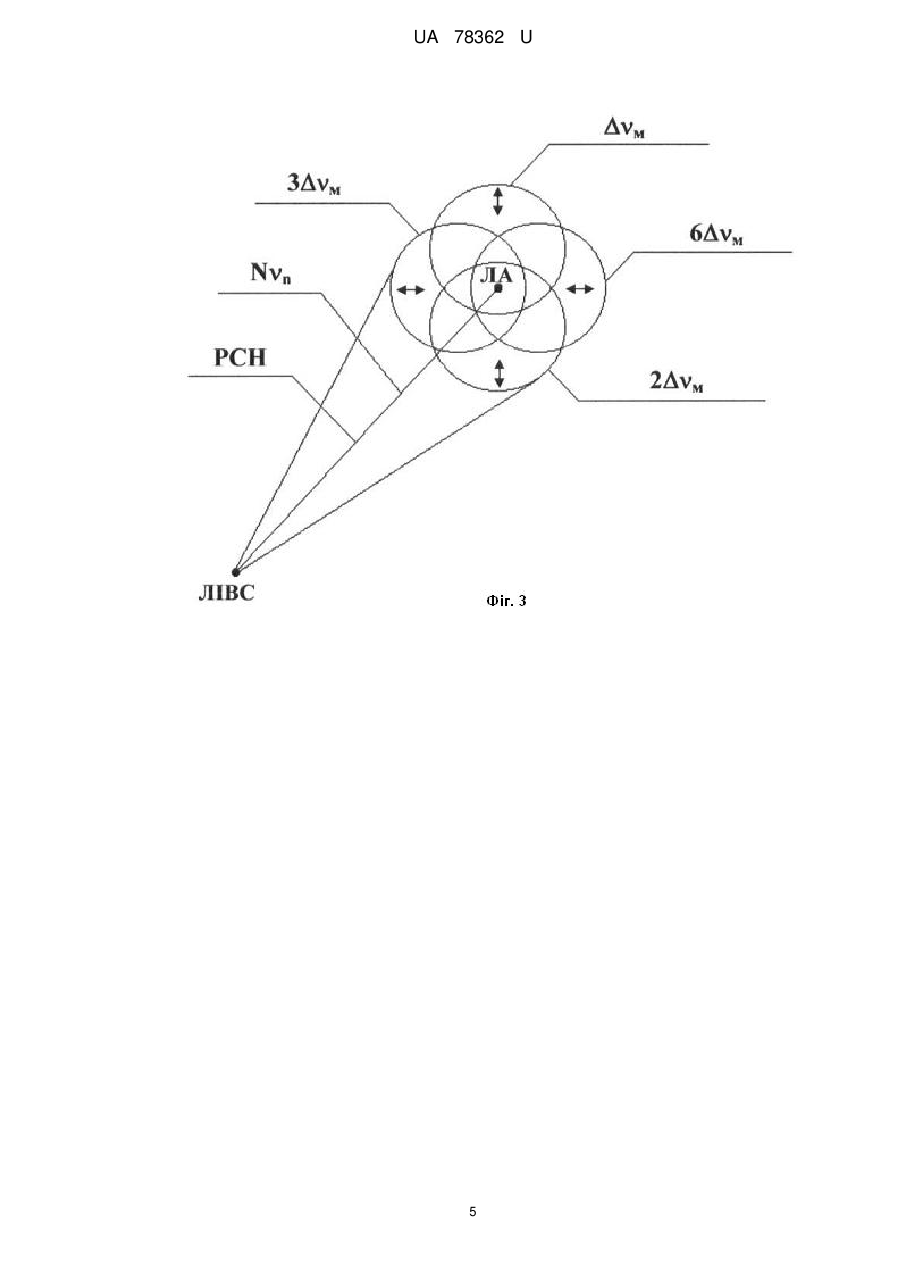

Канал вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів ∆vм, блок дефлекторів, перемикач для частот міжмодових биттів ∆vм і 2AvM, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач (ШП), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі, який відрізняється тим, що після ШП замість інформаційного блока введено багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, та після Лч замість електронно-цифрової обчислювальної машини і блока відображення вимірювальної інформації про похилу дальність до ЛА введено електронну обчислювальну машину.

Текст

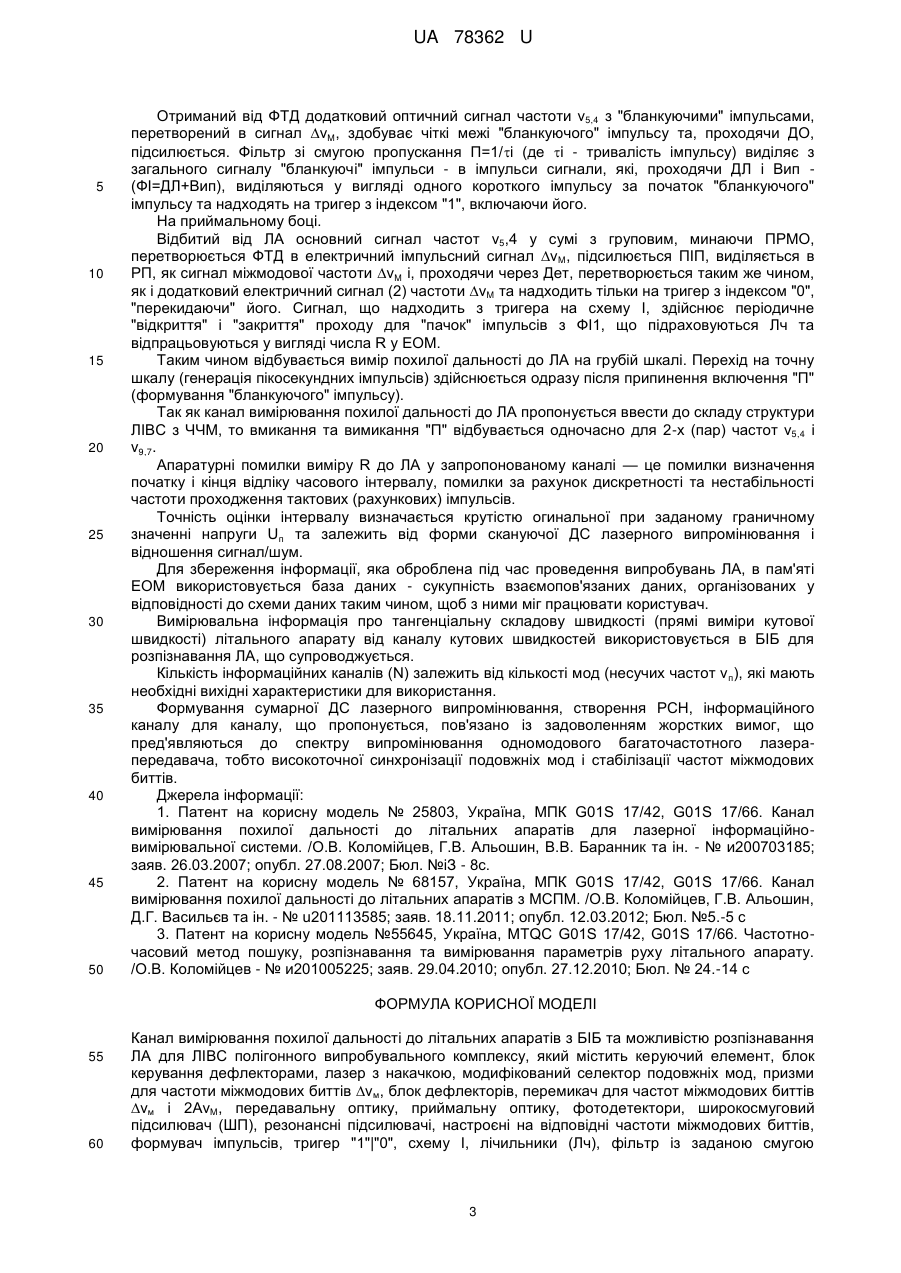

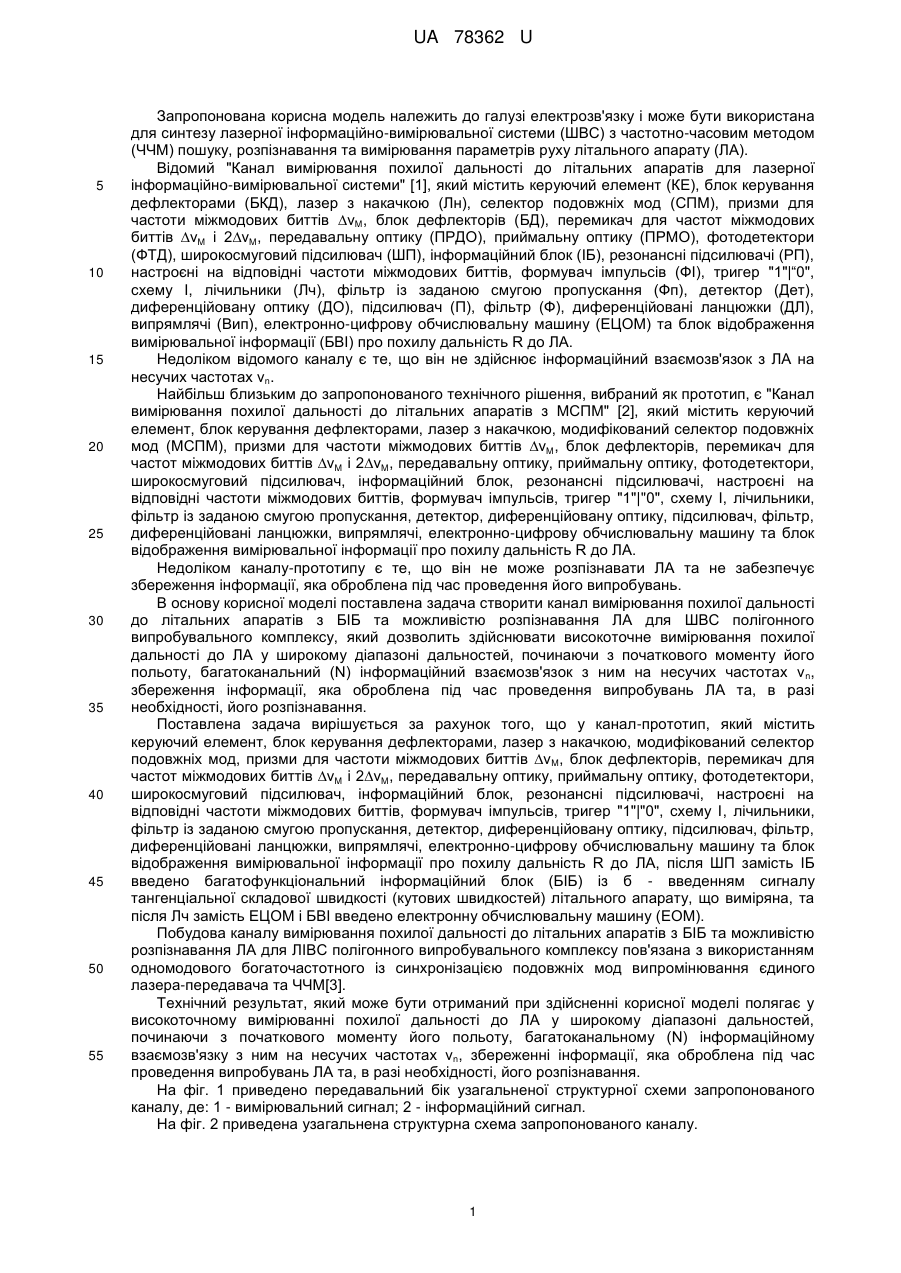

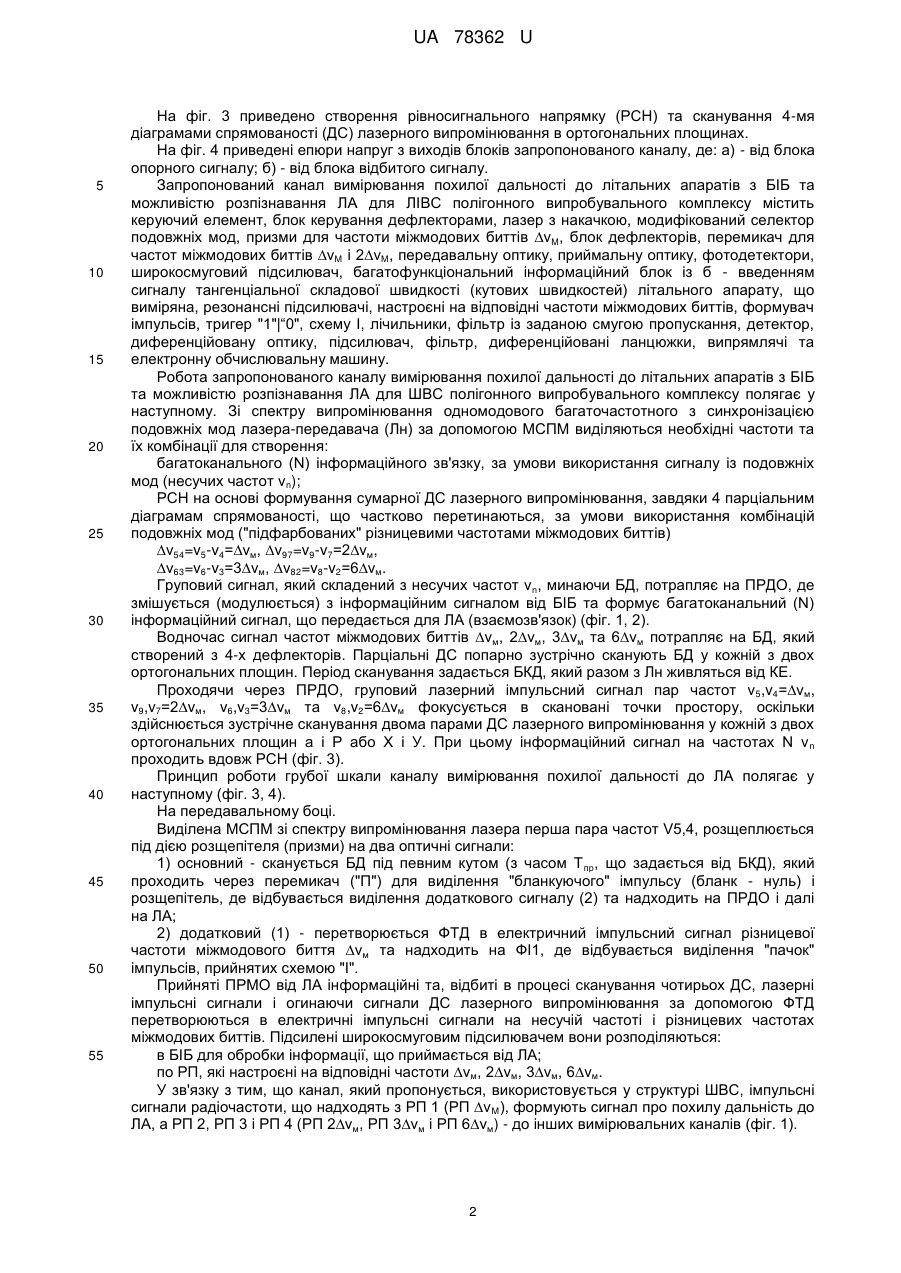

Реферат: Канал вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів ∆vм, блок дефлекторів, перемикач для частот міжмодових биттів ∆vм і 2AvM, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач (ШП), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі. Після ШП замість інформаційного блока введено багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, та після Лч замість електронно-цифрової обчислювальної машини і блока відображення вимірювальної інформації про похилу дальність до ЛА введено електронну обчислювальну машину. UA 78362 U (12) UA 78362 U UA 78362 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу лазерної інформаційно-вимірювальної системи (ШВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційно-вимірювальної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), призми для частоти міжмодових биттів ∆vM, блок дефлекторів (БД), перемикач для частот міжмодових биттів ∆vM і 2∆vM, передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1"|―0", схему I, лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення вимірювальної інформації (БВІ) про похилу дальність R до ЛА. Недоліком відомого каналу є те, що він не здійснює інформаційний взаємозв'язок з ЛА на несучих частотах vn. Найбільш близьким до запропонованого технічного рішення, вибраний як прототип, є "Канал вимірювання похилої дальності до літальних апаратів з МСПМ" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод (МСПМ), призми для частоти міжмодових биттів ∆vM, блок дефлекторів, перемикач для частот міжмодових биттів ∆vM і 2∆vM, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА. Недоліком каналу-прототипу є те, що він не може розпізнавати ЛА та не забезпечує збереження інформації, яка оброблена під час проведення його випробувань. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ШВС полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальний (N) інформаційний взаємозв'язок з ним на несучих частотах v n, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів ∆vM, блок дефлекторів, перемикач для частот міжмодових биттів ∆vM і 2∆vM, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА, після ШП замість ІБ введено багатофункціональний інформаційний блок (БІБ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарату, що виміряна, та після Лч замість ЕЦОМ і БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧM[3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ним на несучих частотах vn, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнавання. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. 1 UA 78362 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу, де: а) - від блока опорного сигналу; б) - від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів ∆vM, блок дефлекторів, перемикач для частот міжмодових биттів ∆vM і 2∆vM, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарату, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|―0", схему I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та електронну обчислювальну машину. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ШВС полігонного випробувального комплексу полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою МСПМ виділяються необхідні частоти та їх комбінації для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналу із подовжніх мод (несучих частот vn); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4 парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) ∆v54=v5-v4=∆vм, ∆v97=v9-v7=2∆vм, ∆v63=v6-v3=3∆vм, ∆v82=v8-v2=6∆vм. Груповий сигнал, який складений з несучих частот vn, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (фіг. 1, 2). Водночас сигнал частот міжмодових биттів ∆vм, 2∆vм, 3∆vм та 6∆vм потрапляє на БД, який створений з 4-х дефлекторів. Парціальні ДС попарно зустрічно сканують БД у кожній з двох ортогональних площин. Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот v 5,v4=∆vм, v9,v7=2∆vм, v6,v3=3∆vм та v8,v2=6∆vм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин а і Р або X і У. При цьому інформаційний сигнал на частотах N v n проходить вдовж РСН (фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 3, 4). На передавальному боці. Виділена МСПМ зі спектру випромінювання лазера перша пара частот V5,4, розщеплюється під дією розщепітеля (призми) на два оптичні сигнали: 1) основний - сканується БД під певним кутом (з часом Т пр, що задається від БКД), який проходить через перемикач ("П") для виділення "бланкуючого" імпульсу (бланк - нуль) і розщепітель, де відбувається виділення додаткового сигналу (2) та надходить на ПРДО і далі на ЛА; 2) додатковий (1) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття ∆vм та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою "І". Прийняті ПРМО від ЛА інформаційні та, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: в БІБ для обробки інформації, що приймається від ЛА; по РП, які настроєні на відповідні частоти ∆vм, 2∆vм, 3∆vм, 6∆vм. У зв'язку з тим, що канал, який пропонується, використовується у структурі ШВС, імпульсні сигнали радіочастоти, що надходять з РП 1 (РП ∆v M), формують сигнал про похилу дальність до ЛА, а РП 2, РП 3 і РП 4 (РП 2∆vм, РП 3∆vм і РП 6∆vм) - до інших вимірювальних каналів (фіг. 1). 2 UA 78362 U 5 10 15 20 25 30 35 40 45 50 Отриманий від ФТД додатковий оптичний сигнал частоти v5,4 з "бланкуючими" імпульсами, перетворений в сигнал ∆vM, здобуває чіткі межі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропускання П=1/і (де і - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот v5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал ∆vM, підсилюється ПІП, виділяється в РП, як сигнал міжмодової частоти ∆vM і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (2) частоти ∆vM та надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему I, здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір похилої дальності до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення "П" (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання "П" відбувається одночасно для 2-х (пар) частот v5,4 і v9,7. Апаратурні помилки виміру R до ЛА у запропонованому каналі — це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинальної при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відношення сигнал/шум. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Вимірювальна інформація про тангенціальну складову швидкості (прямі виміри кутової швидкості) літального апарату від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот v п), які мають необхідні вихідні характеристики для використання. Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 25803, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційновимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № и200703185; заяв. 26.03.2007; опубл. 27.08.2007; Бюл. №іЗ - 8с. 2. Патент на корисну модель № 68157, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з МСПМ. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201113585; заяв. 18.11.2011; опубл. 12.03.2012; Бюл. №5.-5 с 3. Патент на корисну модель №55645, Україна, MTQC G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № и201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Канал вимірювання похилої дальності до літальних апаратів з БІБ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів ∆vм, блок дефлекторів, перемикач для частот міжмодових биттів ∆vм і 2AvM, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач (ШП), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники (Лч), фільтр із заданою смугою 3 UA 78362 U 5 пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі, який відрізняється тим, що після ШП замість інформаційного блока введено багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, та після Лч замість електронно-цифрової обчислювальної машини і блока відображення вимірювальної інформації про похилу дальність до ЛА введено електронну обчислювальну машину. 4 UA 78362 U 5 UA 78362 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Назва патенту англійською

Channel for measurement of slant range to aircrafts with multi-functional information block and capability of aircraft identification for laser information and measuring system of range test complex

Автори англійською

Kolomiitsev Oleksii Volodymyrovych, Balabukha Oleksii Serhiiovych, Hryb Rostyslav Myronovych, Lukovskyi Oleg Yaroslavovych, Makarov Serhii Anatoliiovych, Orlov Sergii Volodymyrovych, Podorozhniak Andrii Oleksiiovych, Sachuk Ihor Ivanovych, Stavytskyi Oleh Mykolaiovych, Khrapchynskyi Vasyl Olehovych

Назва патенту російською

Канал измерения наклонной дальности до летательных аппаратов (ла) с многофункциональным информационным блоком (миб) и возможностью распознавания ла для лазерной информационно-измерительной системы (лиис) полигонного испытательного комплекса

Автори російською

Коломийцев Алексей Владимирович, Балабуха Алексей Сергеевич, Гриб Ростислав Миронович, Луковский Олег Ярославович, Макаров Сергей Анатольевич, Орлов Сергей Владимирович, Подорожняк Андрей Алексеевич, Сачук Игорь Иванович, Ставицкий Олег Николаевич, Храпчинский Василий Олегович

МПК / Мітки

МПК: G01S 17/42, G01S 17/66

Мітки: похило, полігонного, біб, лівс, випробувального, канал, комплексу, апаратів, літальних, розпізнавання, дальності, вимірювання, можливістю
