Універсальні рятувальні оздоровчо-тренувальні наручні ласти вяльця

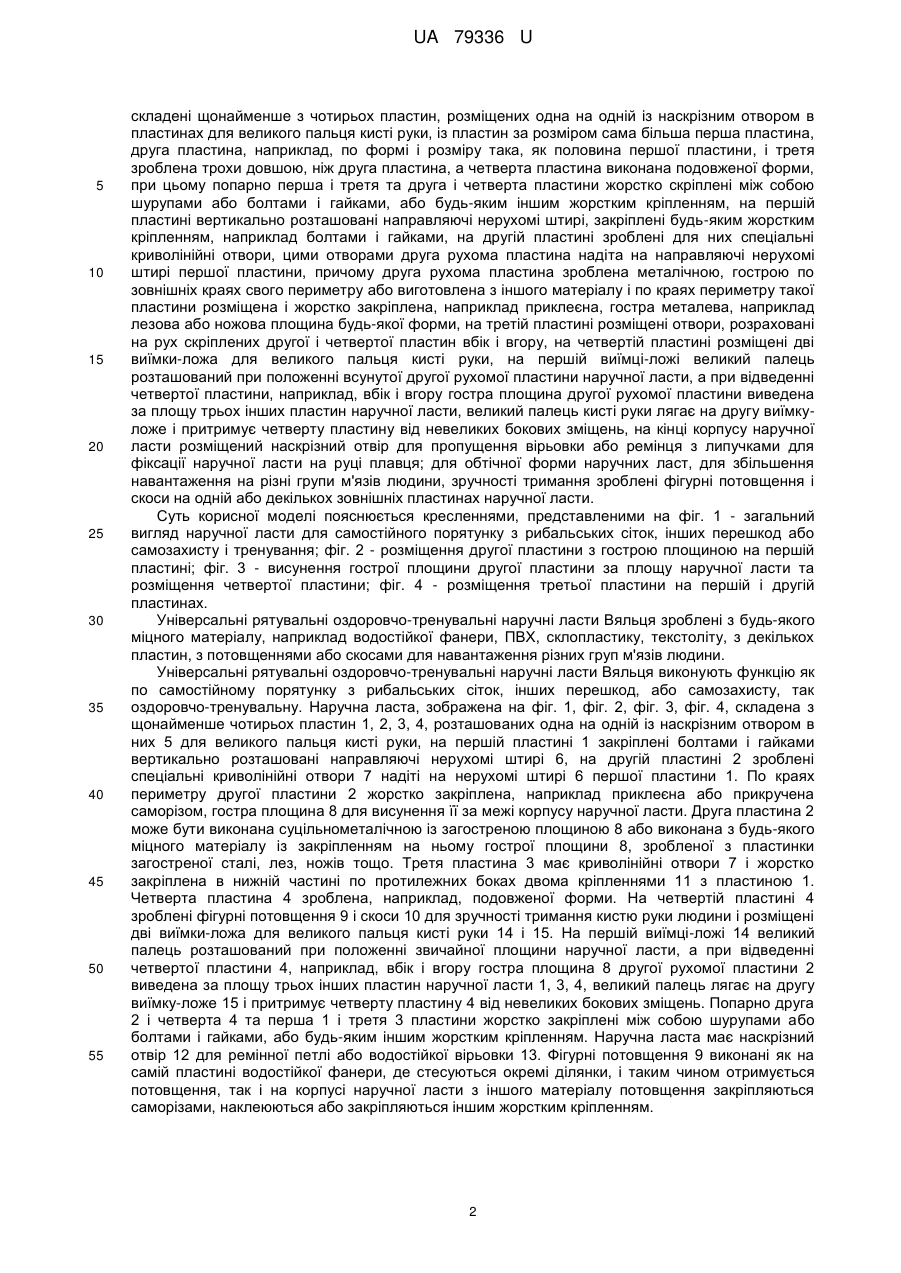

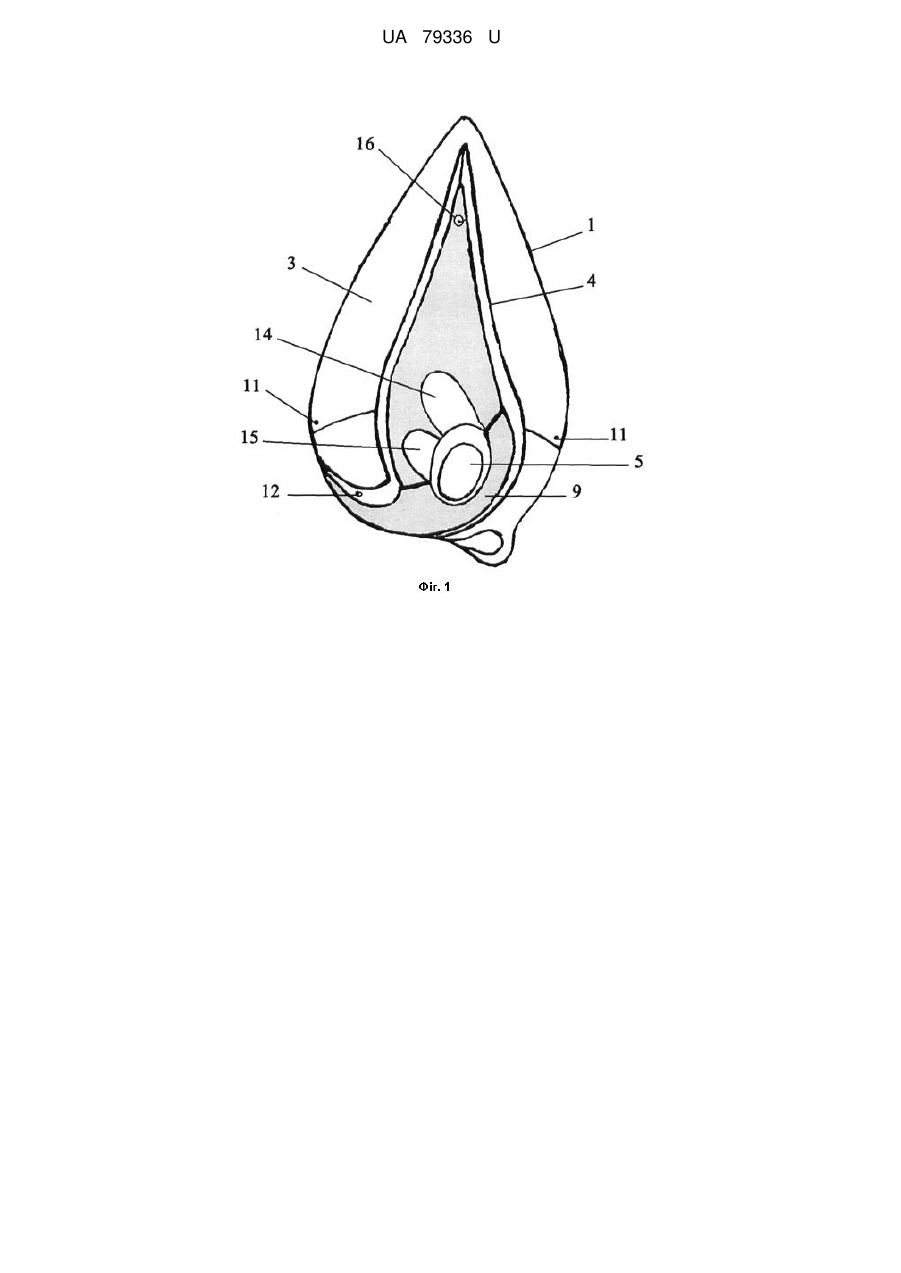

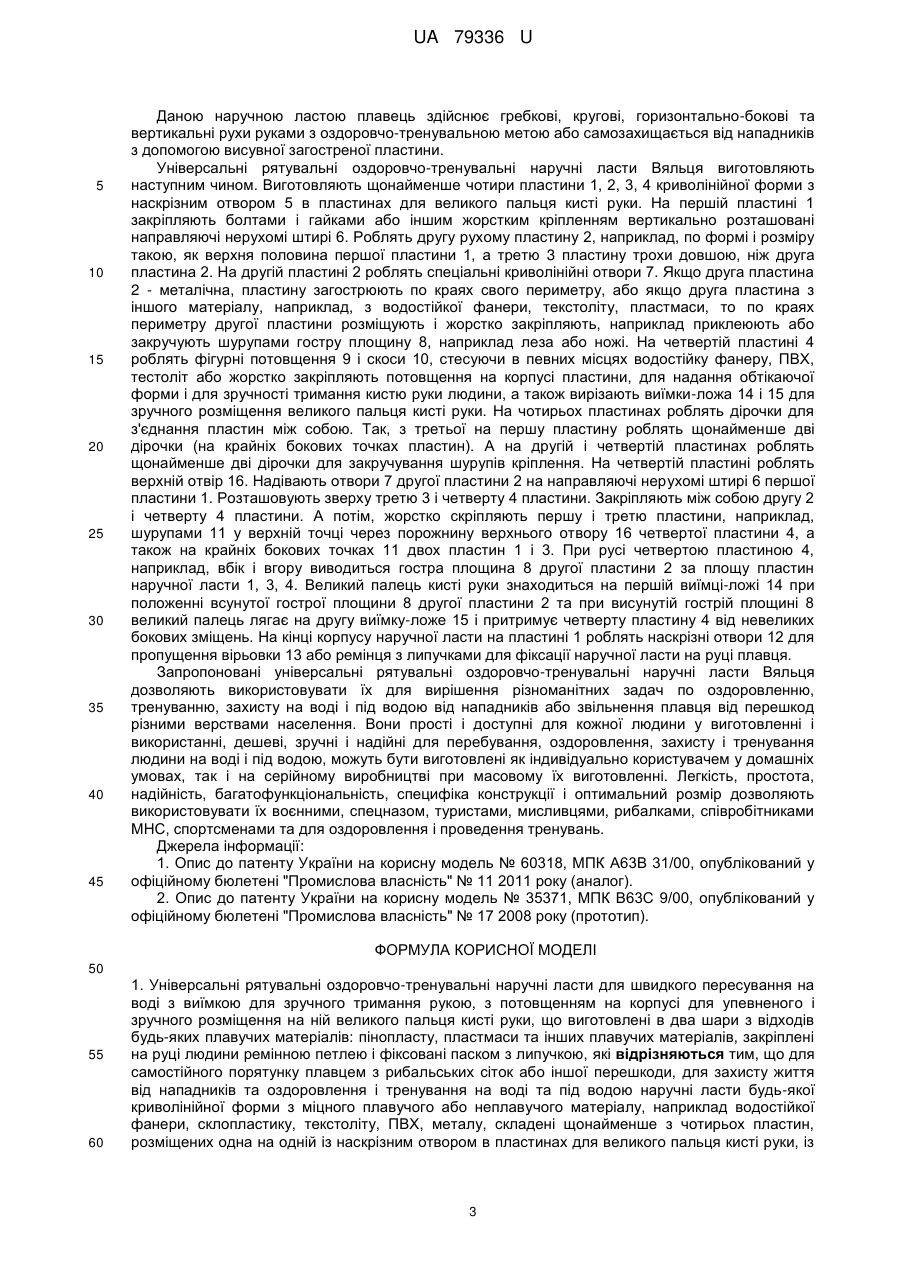

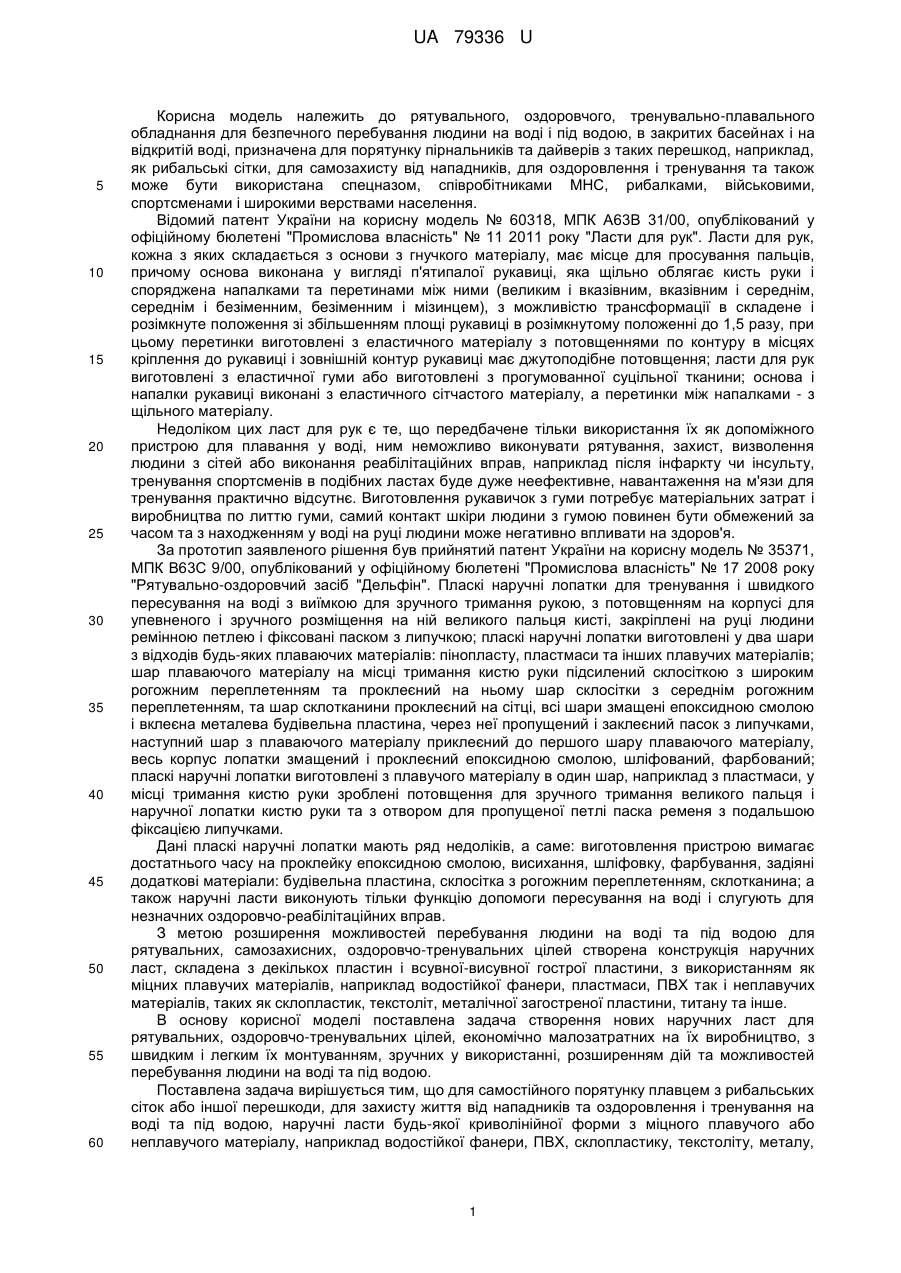

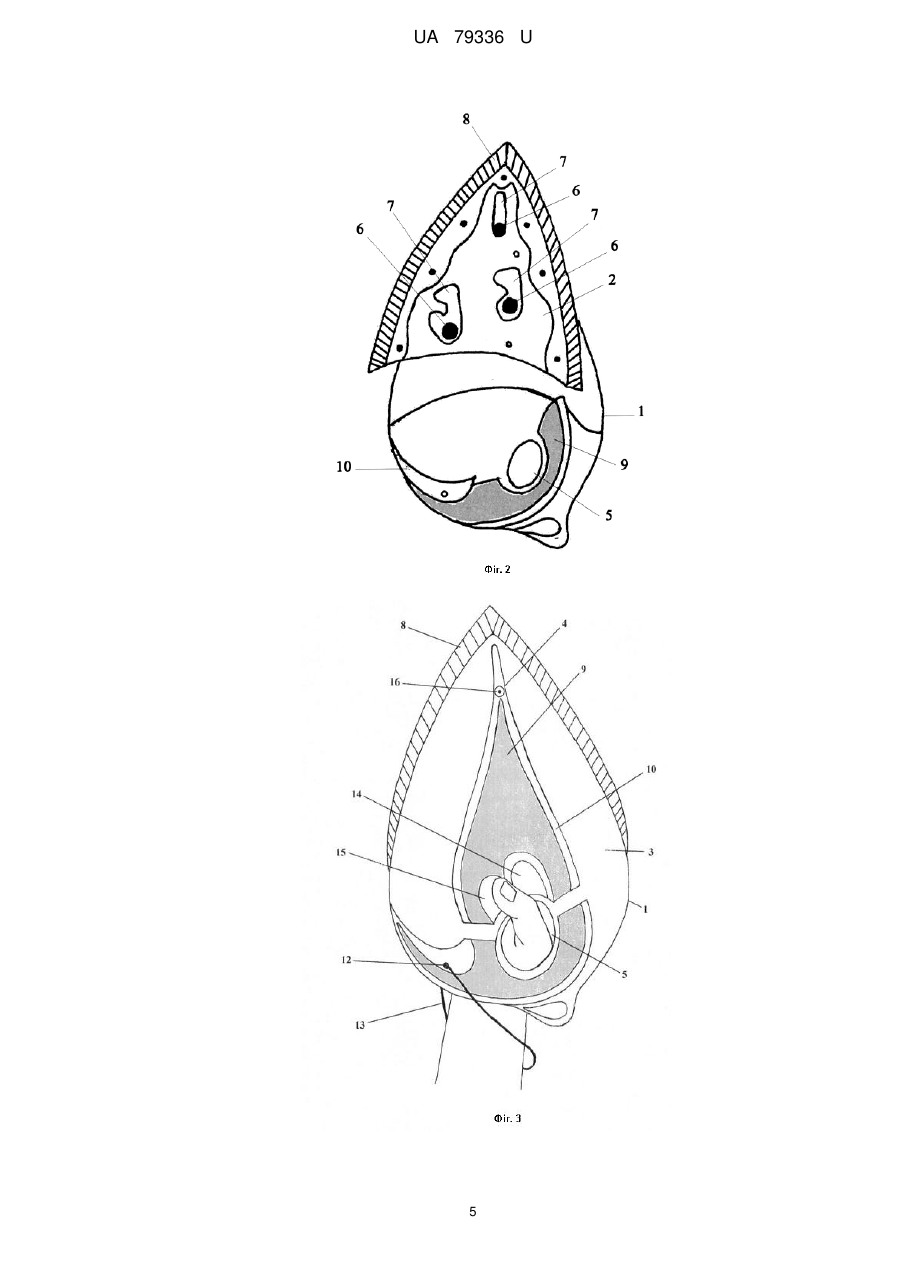

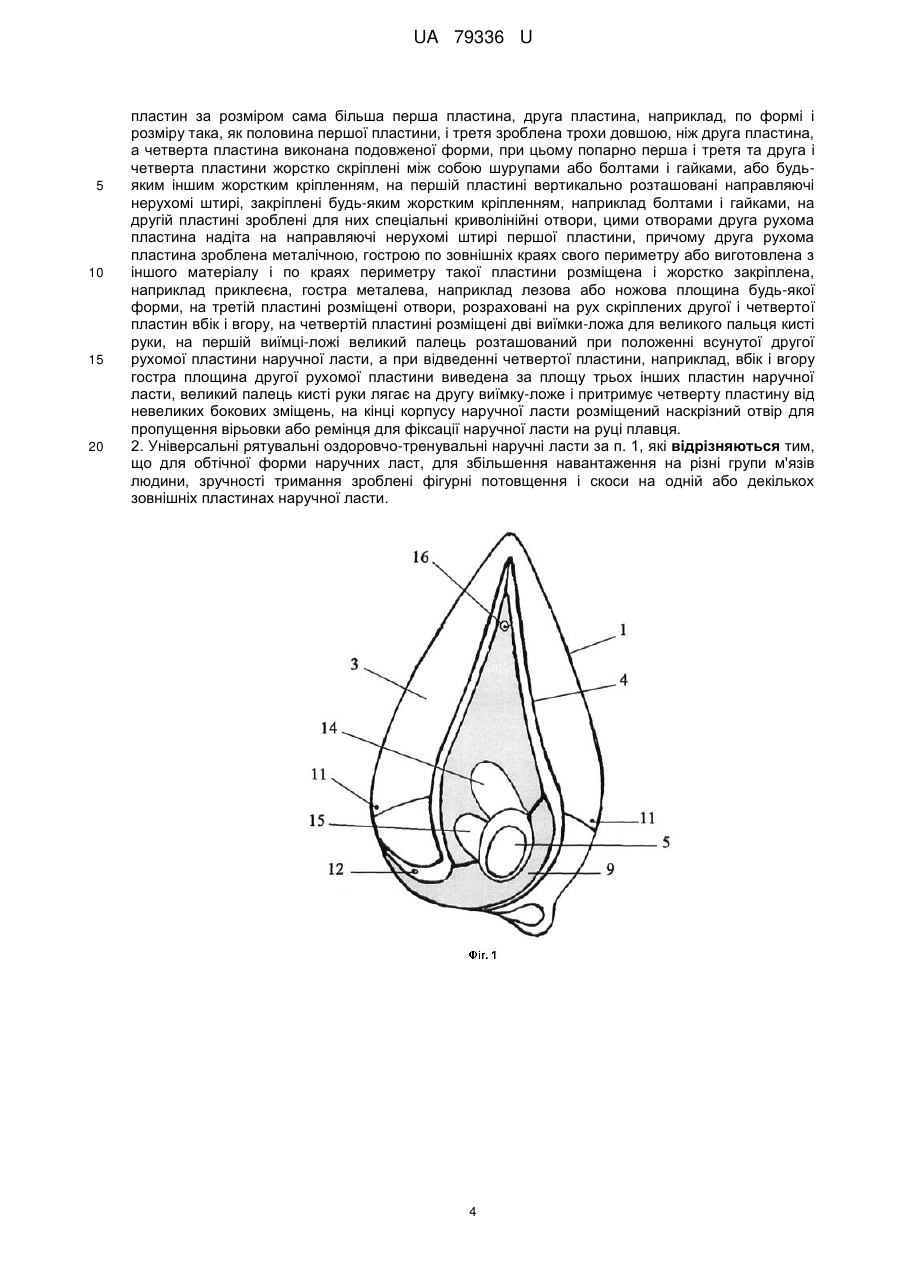

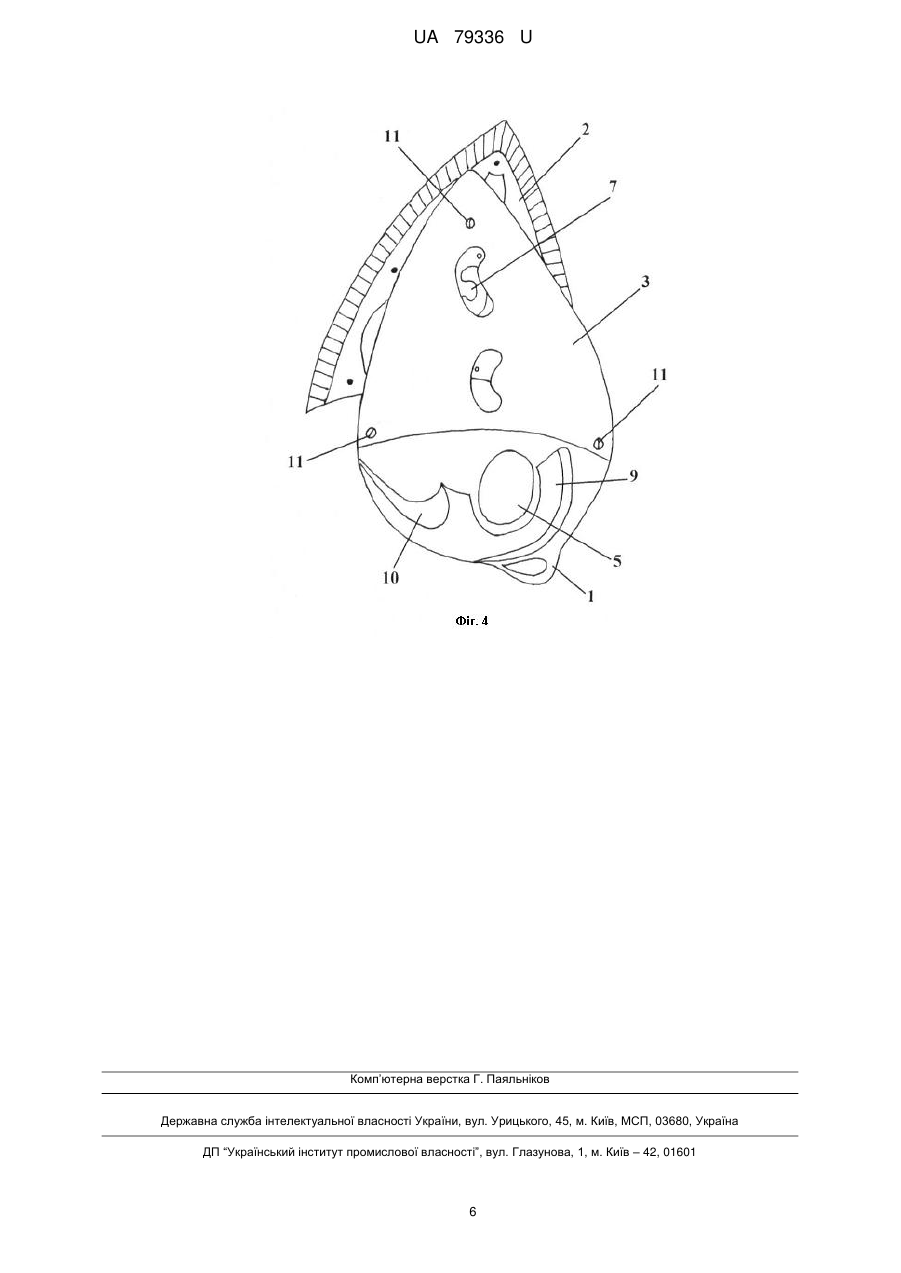

Реферат: Універсальні рятувальні оздоровчо-тренувальні наручні ласти Вяльця для швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті руки виготовлені в два шари з відходів будь-яких плавучих матеріалів: пінопласту, пластмаси та інших плавучих матеріалів, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою, причому наручні ласти будь-якої криволінійної форми з міцного плавучого або неплавучого матеріалу, наприклад водостійкої фанери, склопластику, текстоліту, ПВХ, металу, складені щонайменше з чотирьох пластин, розміщених одна на одній із наскрізним отвором в пластинах для великого пальця кисті руки, із пластин за розміром сама більша перша пластина, друга пластина, наприклад, по формі і розміру така, як половина першої пластини, і третя зроблена трохи довшою, ніж друга пластина, а четверта пластина виконана подовженої форми, при цьому попарно перша і третя та друга і четверта пластини жорстко скріплені між собою шурупами або болтами і гайками, або будь-яким іншим жорстким кріпленням, на першій пластині вертикально розташовані направляючі нерухомі штирі, закріплені будь-яким жорстким кріпленням, наприклад болтами і гайками, на другій пластині зроблені для них спеціальні криволінійні отвори, цими отворами друга рухома пластина надіта на направляючі нерухомі штирі першої пластини. UA 79336 U (54) УНІВЕРСАЛЬНІ РЯТУВАЛЬНІ ОЗДОРОВЧО-ТРЕНУВАЛЬНІ НАРУЧНІ ЛАСТИ ВЯЛЬЦЯ UA 79336 U UA 79336 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рятувального, оздоровчого, тренувально-плавального обладнання для безпечного перебування людини на воді і під водою, в закритих басейнах і на відкритій воді, призначена для порятунку пірнальників та дайверів з таких перешкод, наприклад, як рибальські сітки, для самозахисту від нападників, для оздоровлення і тренування та також може бути використана спецназом, співробітниками МНС, рибалками, військовими, спортсменами і широкими верствами населення. Відомий патент України на корисну модель № 60318, МПК А63В 31/00, опублікований у офіційному бюлетені "Промислова власність" № 11 2011 року "Ласти для рук". Ласти для рук, кожна з яких складається з основи з гнучкого матеріалу, має місце для просування пальців, причому основа виконана у вигляді п'ятипалої рукавиці, яка щільно облягає кисть руки і споряджена напалками та перетинами між ними (великим і вказівним, вказівним і середнім, середнім і безіменним, безіменним і мізинцем), з можливістю трансформації в складене і розімкнуте положення зі збільшенням площі рукавиці в розімкнутому положенні до 1,5 разу, при цьому перетинки виготовлені з еластичного матеріалу з потовщеннями по контуру в місцях кріплення до рукавиці і зовнішній контур рукавиці має джутоподібне потовщення; ласти для рук виготовлені з еластичної гуми або виготовлені з прогумованної суцільної тканини; основа і напалки рукавиці виконані з еластичного сітчастого матеріалу, а перетинки між напалками - з щільного матеріалу. Недоліком цих ласт для рук є те, що передбачене тільки використання їх як допоміжного пристрою для плавання у воді, ним неможливо виконувати рятування, захист, визволення людини з сітей або виконання реабілітаційних вправ, наприклад після інфаркту чи інсульту, тренування спортсменів в подібних ластах буде дуже неефективне, навантаження на м'язи для тренування практично відсутнє. Виготовлення рукавичок з гуми потребує матеріальних затрат і виробництва по литтю гуми, самий контакт шкіри людини з гумою повинен бути обмежений за часом та з находженням у воді на руці людини може негативно впливати на здоров'я. За прототип заявленого рішення був прийнятий патент України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені "Промислова власність" № 17 2008 року "Рятувально-оздоровчий засіб "Дельфін". Пласкі наручні лопатки для тренування і швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою; пласкі наручні лопатки виготовлені у два шари з відходів будь-яких плаваючих матеріалів: пінопласту, пластмаси та інших плавучих матеріалів; шар плаваючого матеріалу на місці тримання кистю руки підсилений склосіткою з широким рогожним переплетенням та проклеєний на ньому шар склосітки з середнім рогожним переплетенням, та шар склотканини проклеєний на сітці, всі шари змащені епоксидною смолою і вклеєна металева будівельна пластина, через неї пропущений і заклеєний пасок з липучками, наступний шар з плаваючого матеріалу приклеєний до першого шару плаваючого матеріалу, весь корпус лопатки змащений і проклеєний епоксидною смолою, шліфований, фарбований; пласкі наручні лопатки виготовлені з плавучого матеріалу в один шар, наприклад з пластмаси, у місці тримання кистю руки зроблені потовщення для зручного тримання великого пальця і наручної лопатки кистю руки та з отвором для пропущеної петлі паска ременя з подальшою фіксацією липучками. Дані пласкі наручні лопатки мають ряд недоліків, а саме: виготовлення пристрою вимагає достатнього часу на проклейку епоксидною смолою, висихання, шліфовку, фарбування, задіяні додаткові матеріали: будівельна пластина, склосітка з рогожним переплетенням, склотканина; а також наручні ласти виконують тільки функцію допомоги пересування на воді і слугують для незначних оздоровчо-реабілітаційних вправ. З метою розширення можливостей перебування людини на воді та під водою для рятувальних, самозахисних, оздоровчо-тренувальних цілей створена конструкція наручних ласт, складена з декількох пластин і всувної-висувної гострої пластини, з використанням як міцних плавучих матеріалів, наприклад водостійкої фанери, пластмаси, ПВХ так і неплавучих матеріалів, таких як склопластик, текстоліт, металічної загостреної пластини, титану та інше. В основу корисної моделі поставлена задача створення нових наручних ласт для рятувальних, оздоровчо-тренувальних цілей, економічно малозатратних на їх виробництво, з швидким і легким їх монтуванням, зручних у використанні, розширенням дій та можливостей перебування людини на воді та під водою. Поставлена задача вирішується тим, що для самостійного порятунку плавцем з рибальських сіток або іншої перешкоди, для захисту життя від нападників та оздоровлення і тренування на воді та під водою, наручні ласти будь-якої криволінійної форми з міцного плавучого або неплавучого матеріалу, наприклад водостійкої фанери, ПВХ, склопластику, текстоліту, металу, 1 UA 79336 U 5 10 15 20 25 30 35 40 45 50 55 складені щонайменше з чотирьох пластин, розміщених одна на одній із наскрізним отвором в пластинах для великого пальця кисті руки, із пластин за розміром сама більша перша пластина, друга пластина, наприклад, по формі і розміру така, як половина першої пластини, і третя зроблена трохи довшою, ніж друга пластина, а четверта пластина виконана подовженої форми, при цьому попарно перша і третя та друга і четверта пластини жорстко скріплені між собою шурупами або болтами і гайками, або будь-яким іншим жорстким кріпленням, на першій пластині вертикально розташовані направляючі нерухомі штирі, закріплені будь-яким жорстким кріпленням, наприклад болтами і гайками, на другій пластині зроблені для них спеціальні криволінійні отвори, цими отворами друга рухома пластина надіта на направляючі нерухомі штирі першої пластини, причому друга рухома пластина зроблена металічною, гострою по зовнішніх краях свого периметру або виготовлена з іншого матеріалу і по краях периметру такої пластини розміщена і жорстко закріплена, наприклад приклеєна, гостра металева, наприклад лезова або ножова площина будь-якої форми, на третій пластині розміщені отвори, розраховані на рух скріплених другої і четвертої пластин вбік і вгору, на четвертій пластині розміщені дві виїмки-ложа для великого пальця кисті руки, на першій виїмці-ложі великий палець розташований при положенні всунутої другої рухомої пластини наручної ласти, а при відведенні четвертої пластини, наприклад, вбік і вгору гостра площина другої рухомої пластини виведена за площу трьох інших пластин наручної ласти, великий палець кисті руки лягає на другу виїмкуложе і притримує четверту пластину від невеликих бокових зміщень, на кінці корпусу наручної ласти розміщений наскрізний отвір для пропущення вірьовки або ремінця з липучками для фіксації наручної ласти на руці плавця; для обтічної форми наручних ласт, для збільшення навантаження на різні групи м'язів людини, зручності тримання зроблені фігурні потовщення і скоси на одній або декількох зовнішніх пластинах наручної ласти. Суть корисної моделі пояснюється кресленнями, представленими на фіг. 1 - загальний вигляд наручної ласти для самостійного порятунку з рибальських сіток, інших перешкод або самозахисту і тренування; фіг. 2 - розміщення другої пластини з гострою площиною на першій пластині; фіг. 3 - висунення гострої площини другої пластини за площу наручної ласти та розміщення четвертої пластини; фіг. 4 - розміщення третьої пластини на першій і другій пластинах. Універсальні рятувальні оздоровчо-тренувальні наручні ласти Вяльця зроблені з будь-якого міцного матеріалу, наприклад водостійкої фанери, ПВХ, склопластику, текстоліту, з декількох пластин, з потовщеннями або скосами для навантаження різних груп м'язів людини. Універсальні рятувальні оздоровчо-тренувальні наручні ласти Вяльця виконують функцію як по самостійному порятунку з рибальських сіток, інших перешкод, або самозахисту, так оздоровчо-тренувальну. Наручна ласта, зображена на фіг. 1, фіг. 2, фіг. 3, фіг. 4, складена з щонайменше чотирьох пластин 1, 2, 3, 4, розташованих одна на одній із наскрізним отвором в них 5 для великого пальця кисті руки, на першій пластині 1 закріплені болтами і гайками вертикально розташовані направляючі нерухомі штирі 6, на другій пластині 2 зроблені спеціальні криволінійні отвори 7 надіті на нерухомі штирі 6 першої пластини 1. По краях периметру другої пластини 2 жорстко закріплена, наприклад приклеєна або прикручена саморізом, гостра площина 8 для висунення її за межі корпусу наручної ласти. Друга пластина 2 може бути виконана суцільнометалічною із загостреною площиною 8 або виконана з будь-якого міцного матеріалу із закріпленням на ньому гострої площини 8, зробленої з пластинки загостреної сталі, лез, ножів тощо. Третя пластина 3 має криволінійні отвори 7 і жорстко закріплена в нижній частині по протилежних боках двома кріпленнями 11 з пластиною 1. Четверта пластина 4 зроблена, наприклад, подовженої форми. На четвертій пластині 4 зроблені фігурні потовщення 9 і скоси 10 для зручності тримання кистю руки людини і розміщені дві виїмки-ложа для великого пальця кисті руки 14 і 15. На першій виїмці-ложі 14 великий палець розташований при положенні звичайної площини наручної ласти, а при відведенні четвертої пластини 4, наприклад, вбік і вгору гостра площина 8 другої рухомої пластини 2 виведена за площу трьох інших пластин наручної ласти 1, 3, 4, великий палець лягає на другу виїмку-ложе 15 і притримує четверту пластину 4 від невеликих бокових зміщень. Попарно друга 2 і четверта 4 та перша 1 і третя 3 пластини жорстко закріплені між собою шурупами або болтами і гайками, або будь-яким іншим жорстким кріпленням. Наручна ласта має наскрізний отвір 12 для ремінної петлі або водостійкої вірьовки 13. Фігурні потовщення 9 виконані як на самій пластині водостійкої фанери, де стесуються окремі ділянки, і таким чином отримується потовщення, так і на корпусі наручної ласти з іншого матеріалу потовщення закріпляються саморізами, наклеюються або закріпляються іншим жорстким кріпленням. 2 UA 79336 U 5 10 15 20 25 30 35 40 45 Даною наручною ластою плавець здійснює гребкові, кругові, горизонтально-бокові та вертикальні рухи руками з оздоровчо-тренувальною метою або самозахищається від нападників з допомогою висувної загостреної пластини. Універсальні рятувальні оздоровчо-тренувальні наручні ласти Вяльця виготовляють наступним чином. Виготовляють щонайменше чотири пластини 1, 2, 3, 4 криволінійної форми з наскрізним отвором 5 в пластинах для великого пальця кисті руки. На першій пластині 1 закріпляють болтами і гайками або іншим жорстким кріпленням вертикально розташовані направляючі нерухомі штирі 6. Роблять другу рухому пластину 2, наприклад, по формі і розміру такою, як верхня половина першої пластини 1, а третю 3 пластину трохи довшою, ніж друга пластина 2. На другій пластині 2 роблять спеціальні криволінійні отвори 7. Якщо друга пластина 2 - металічна, пластину загострюють по краях свого периметру, або якщо друга пластина з іншого матеріалу, наприклад, з водостійкої фанери, текстоліту, пластмаси, то по краях периметру другої пластини розміщують і жорстко закріпляють, наприклад приклеюють або закручують шурупами гостру площину 8, наприклад леза або ножі. На четвертій пластині 4 роблять фігурні потовщення 9 і скоси 10, стесуючи в певних місцях водостійку фанеру, ПВХ, тестоліт або жорстко закріпляють потовщення на корпусі пластини, для надання обтікаючої форми і для зручності тримання кистю руки людини, а також вирізають виїмки-ложа 14 і 15 для зручного розміщення великого пальця кисті руки. На чотирьох пластинах роблять дірочки для з'єднання пластин між собою. Так, з третьої на першу пластину роблять щонайменше дві дірочки (на крайніх бокових точках пластин). А на другій і четвертій пластинах роблять щонайменше дві дірочки для закручування шурупів кріплення. На четвертій пластині роблять верхній отвір 16. Надівають отвори 7 другої пластини 2 на направляючі нерухомі штирі 6 першої пластини 1. Розташовують зверху третю 3 і четверту 4 пластини. Закріпляють між собою другу 2 і четверту 4 пластини. А потім, жорстко скріпляють першу і третю пластини, наприклад, шурупами 11 у верхній точці через порожнину верхнього отвору 16 четвертої пластини 4, а також на крайніх бокових точках 11 двох пластин 1 і 3. При русі четвертою пластиною 4, наприклад, вбік і вгору виводиться гостра площина 8 другої пластини 2 за площу пластин наручної ласти 1, 3, 4. Великий палець кисті руки знаходиться на першій виїмці-ложі 14 при положенні всунутої гострої площини 8 другої пластини 2 та при висунутій гострій площині 8 великий палець лягає на другу виїмку-ложе 15 і притримує четверту пластину 4 від невеликих бокових зміщень. На кінці корпусу наручної ласти на пластині 1 роблять наскрізні отвори 12 для пропущення вірьовки 13 або ремінця з липучками для фіксації наручної ласти на руці плавця. Запропоновані універсальні рятувальні оздоровчо-тренувальні наручні ласти Вяльця дозволяють використовувати їх для вирішення різноманітних задач по оздоровленню, тренуванню, захисту на воді і під водою від нападників або звільнення плавця від перешкод різними верствами населення. Вони прості і доступні для кожної людини у виготовленні і використанні, дешеві, зручні і надійні для перебування, оздоровлення, захисту і тренування людини на воді і під водою, можуть бути виготовлені як індивідуально користувачем у домашніх умовах, так і на серійному виробництві при масовому їх виготовленні. Легкість, простота, надійність, багатофункціональність, специфіка конструкції і оптимальний розмір дозволяють використовувати їх воєнними, спецназом, туристами, мисливцями, рибалками, співробітниками МНС, спортсменами та для оздоровлення і проведення тренувань. Джерела інформації: 1. Опис до патенту України на корисну модель № 60318, МПК А63В 31/00, опублікований у офіційному бюлетені "Промислова власність" № 11 2011 року (аналог). 2. Опис до патенту України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені "Промислова власність" № 17 2008 року (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Універсальні рятувальні оздоровчо-тренувальні наручні ласти для швидкого пересування на воді з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті руки, що виготовлені в два шари з відходів будь-яких плавучих матеріалів: пінопласту, пластмаси та інших плавучих матеріалів, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою, які відрізняються тим, що для самостійного порятунку плавцем з рибальських сіток або іншої перешкоди, для захисту життя від нападників та оздоровлення і тренування на воді та під водою наручні ласти будь-якої криволінійної форми з міцного плавучого або неплавучого матеріалу, наприклад водостійкої фанери, склопластику, текстоліту, ПВХ, металу, складені щонайменше з чотирьох пластин, розміщених одна на одній із наскрізним отвором в пластинах для великого пальця кисті руки, із 3 UA 79336 U 5 10 15 20 пластин за розміром сама більша перша пластина, друга пластина, наприклад, по формі і розміру така, як половина першої пластини, і третя зроблена трохи довшою, ніж друга пластина, а четверта пластина виконана подовженої форми, при цьому попарно перша і третя та друга і четверта пластини жорстко скріплені між собою шурупами або болтами і гайками, або будьяким іншим жорстким кріпленням, на першій пластині вертикально розташовані направляючі нерухомі штирі, закріплені будь-яким жорстким кріпленням, наприклад болтами і гайками, на другій пластині зроблені для них спеціальні криволінійні отвори, цими отворами друга рухома пластина надіта на направляючі нерухомі штирі першої пластини, причому друга рухома пластина зроблена металічною, гострою по зовнішніх краях свого периметру або виготовлена з іншого матеріалу і по краях периметру такої пластини розміщена і жорстко закріплена, наприклад приклеєна, гостра металева, наприклад лезова або ножова площина будь-якої форми, на третій пластині розміщені отвори, розраховані на рух скріплених другої і четвертої пластин вбік і вгору, на четвертій пластині розміщені дві виїмки-ложа для великого пальця кисті руки, на першій виїмці-ложі великий палець розташований при положенні всунутої другої рухомої пластини наручної ласти, а при відведенні четвертої пластини, наприклад, вбік і вгору гостра площина другої рухомої пластини виведена за площу трьох інших пластин наручної ласти, великий палець кисті руки лягає на другу виїмку-ложе і притримує четверту пластину від невеликих бокових зміщень, на кінці корпусу наручної ласти розміщений наскрізний отвір для пропущення вірьовки або ремінця для фіксації наручної ласти на руці плавця. 2. Універсальні рятувальні оздоровчо-тренувальні наручні ласти за п. 1, які відрізняються тим, що для обтічної форми наручних ласт, для збільшення навантаження на різні групи м'язів людини, зручності тримання зроблені фігурні потовщення і скоси на одній або декількох зовнішніх пластинах наручної ласти. 4 UA 79336 U 5 UA 79336 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
