Універсальний рятувальний оздоровчо-тренувальний засіб вялеця

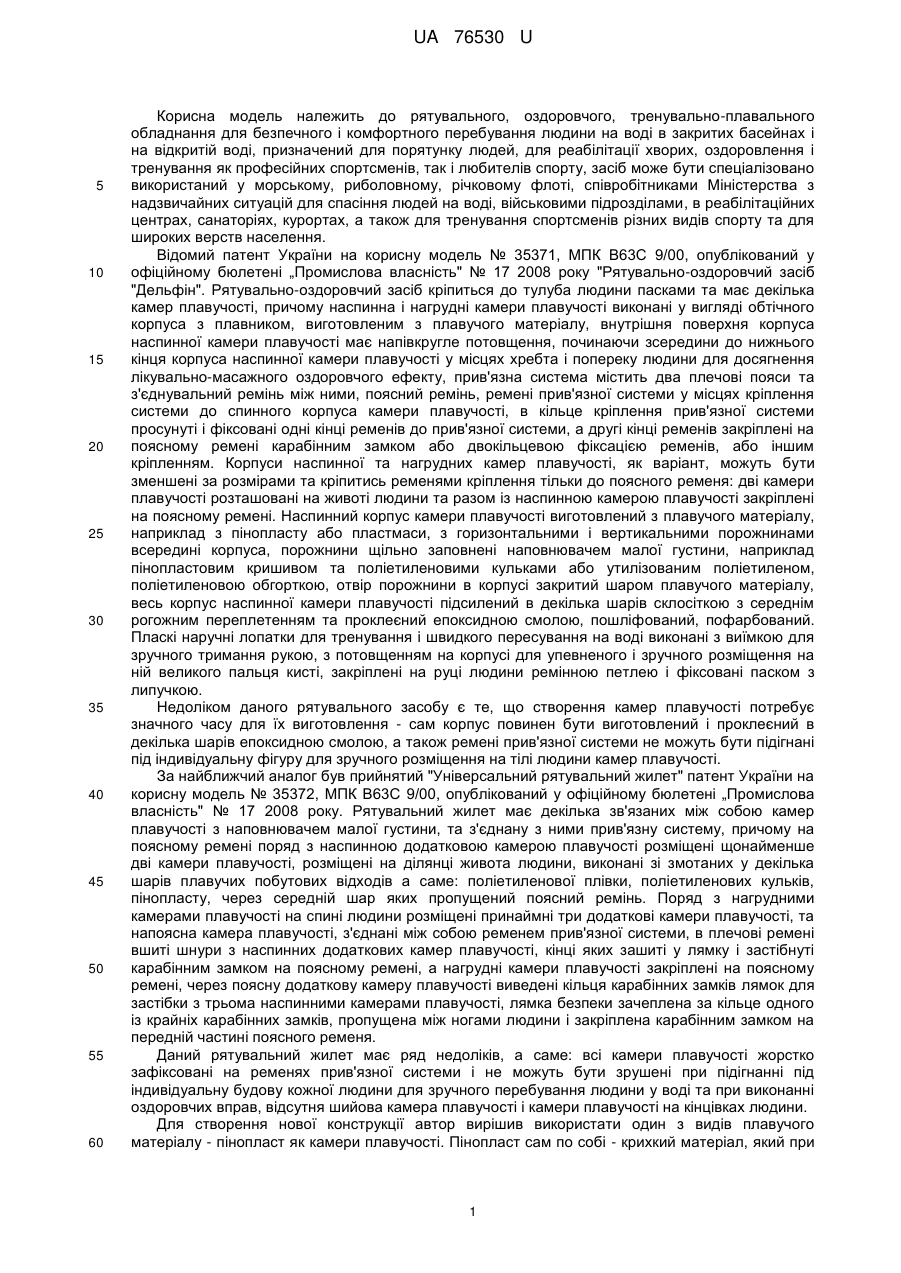

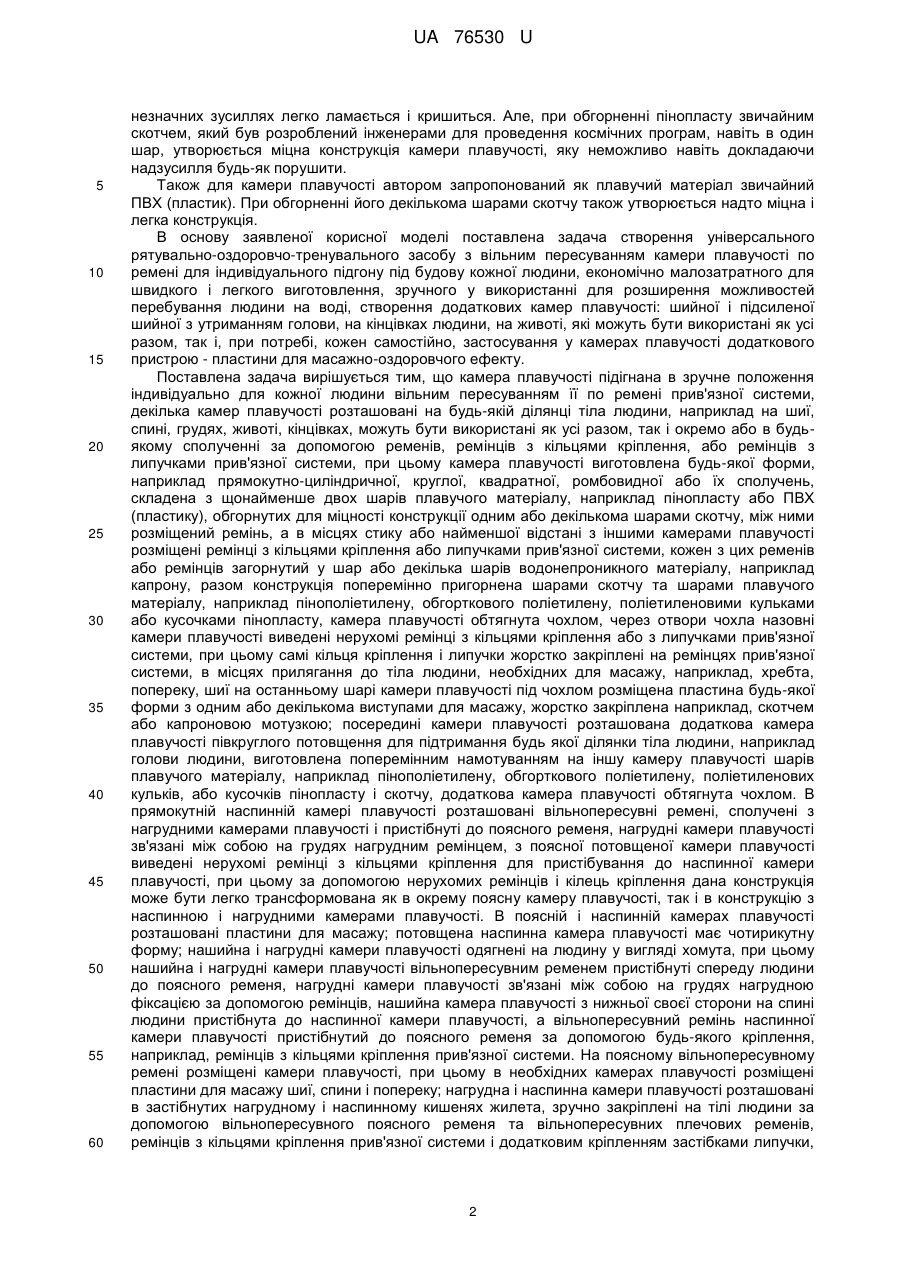

Реферат: UA 76530 U UA 76530 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рятувального, оздоровчого, тренувально-плавального обладнання для безпечного і комфортного перебування людини на воді в закритих басейнах і на відкритій воді, призначений для порятунку людей, для реабілітації хворих, оздоровлення і тренування як професійних спортсменів, так і любителів спорту, засіб може бути спеціалізовано використаний у морському, риболовному, річковому флоті, співробітниками Міністерства з надзвичайних ситуацій для спасіння людей на воді, військовими підрозділами, в реабілітаційних центрах, санаторіях, курортах, а також для тренування спортсменів різних видів спорту та для широких верств населення. Відомий патент України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені „Промислова власність" № 17 2008 року "Рятувально-оздоровчий засіб "Дельфін". Рятувально-оздоровчий засіб кріпиться до тулуба людини пасками та має декілька камер плавучості, причому наспинна і нагрудні камери плавучості виконані у вигляді обтічного корпуса з плавником, виготовленим з плавучого матеріалу, внутрішня поверхня корпуса наспинної камери плавучості має напівкругле потовщення, починаючи зсередини до нижнього кінця корпуса наспинної камери плавучості у місцях хребта і попереку людини для досягнення лікувально-масажного оздоровчого ефекту, прив'язна система містить два плечові пояси та з'єднувальний ремінь між ними, поясний ремінь, ремені прив'язної системи у місцях кріплення системи до спинного корпуса камери плавучості, в кільце кріплення прив'язної системи просунуті і фіксовані одні кінці ременів до прив'язної системи, а другі кінці ременів закріплені на поясному ремені карабінним замком або двокільцевою фіксацією ременів, або іншим кріпленням. Корпуси наспинної та нагрудних камер плавучості, як варіант, можуть бути зменшені за розмірами та кріпитись ременями кріплення тільки до поясного ременя: дві камери плавучості розташовані на животі людини та разом із наспинною камерою плавучості закріплені на поясному ремені. Наспинний корпус камери плавучості виготовлений з плавучого матеріалу, наприклад з пінопласту або пластмаси, з горизонтальними і вертикальними порожнинами всередині корпуса, порожнини щільно заповнені наповнювачем малої густини, наприклад пінопластовим кришивом та поліетиленовими кульками або утилізованим поліетиленом, поліетиленовою обгорткою, отвір порожнини в корпусі закритий шаром плавучого матеріалу, весь корпус наспинної камери плавучості підсилений в декілька шарів склосіткою з середнім рогожним переплетенням та проклеєний епоксидною смолою, пошліфований, пофарбований. Пласкі наручні лопатки для тренування і швидкого пересування на воді виконані з виїмкою для зручного тримання рукою, з потовщенням на корпусі для упевненого і зручного розміщення на ній великого пальця кисті, закріплені на руці людини ремінною петлею і фіксовані паском з липучкою. Недоліком даного рятувального засобу є те, що створення камер плавучості потребує значного часу для їх виготовлення - сам корпус повинен бути виготовлений і проклеєний в декілька шарів епоксидною смолою, а також ремені прив'язної системи не можуть бути підігнані під індивідуальну фігуру для зручного розміщення на тілі людини камер плавучості. За найближчий аналог був прийнятий "Універсальний рятувальний жилет" патент України на корисну модель № 35372, МПК В63С 9/00, опублікований у офіційному бюлетені „Промислова власність" № 17 2008 року. Рятувальний жилет має декілька зв'язаних між собою камер плавучості з наповнювачем малої густини, та з'єднану з ними прив'язну систему, причому на поясному ремені поряд з наспинною додатковою камерою плавучості розміщені щонайменше дві камери плавучості, розміщені на ділянці живота людини, виконані зі змотаних у декілька шарів плавучих побутових відходів а саме: поліетиленової плівки, поліетиленових кульків, пінопласту, через середній шар яких пропущений поясний ремінь. Поряд з нагрудними камерами плавучості на спині людини розміщені принаймні три додаткові камери плавучості, та напоясна камера плавучості, з'єднані між собою ременем прив'язної системи, в плечові ремені вшиті шнури з наспинних додаткових камер плавучості, кінці яких зашиті у лямку і застібнуті карабінним замком на поясному ремені, а нагрудні камери плавучості закріплені на поясному ремені, через поясну додаткову камеру плавучості виведені кільця карабінних замків лямок для застібки з трьома наспинними камерами плавучості, лямка безпеки зачеплена за кільце одного із крайніх карабінних замків, пропущена між ногами людини і закріплена карабінним замком на передній частині поясного ременя. Даний рятувальний жилет має ряд недоліків, а саме: всі камери плавучості жорстко зафіксовані на ременях прив'язної системи і не можуть бути зрушені при підігнанні під індивідуальну будову кожної людини для зручного перебування людини у воді та при виконанні оздоровчих вправ, відсутня шийова камера плавучості і камери плавучості на кінцівках людини. Для створення нової конструкції автор вирішив використати один з видів плавучого матеріалу - пінопласт як камери плавучості. Пінопласт сам по собі - крихкий матеріал, який при 1 UA 76530 U 5 10 15 20 25 30 35 40 45 50 55 60 незначних зусиллях легко ламається і кришиться. Але, при обгорненні пінопласту звичайним скотчем, який був розроблений інженерами для проведення космічних програм, навіть в один шар, утворюється міцна конструкція камери плавучості, яку неможливо навіть докладаючи надзусилля будь-як порушити. Також для камери плавучості автором запропонований як плавучий матеріал звичайний ПВХ (пластик). При обгорненні його декількома шарами скотчу також утворюється надто міцна і легка конструкція. В основу заявленої корисної моделі поставлена задача створення універсального рятувально-оздоровчо-тренувального засобу з вільним пересуванням камери плавучості по ремені для індивідуального підгону під будову кожної людини, економічно малозатратного для швидкого і легкого виготовлення, зручного у використанні для розширення можливостей перебування людини на воді, створення додаткових камер плавучості: шийної і підсиленої шийної з утриманням голови, на кінцівках людини, на животі, які можуть бути використані як усі разом, так і, при потребі, кожен самостійно, застосування у камерах плавучості додаткового пристрою - пластини для масажно-оздоровчого ефекту. Поставлена задача вирішується тим, що камера плавучості підігнана в зручне положення індивідуально для кожної людини вільним пересуванням її по ремені прив'язної системи, декілька камер плавучості розташовані на будь-якій ділянці тіла людини, наприклад на шиї, спині, грудях, животі, кінцівках, можуть бути використані як усі разом, так і окремо або в будьякому сполученні за допомогою ременів, ремінців з кільцями кріплення, або ремінців з липучками прив'язної системи, при цьому камера плавучості виготовлена будь-якої форми, наприклад прямокутно-циліндричної, круглої, квадратної, ромбовидної або їх сполучень, складена з щонайменше двох шарів плавучого матеріалу, наприклад пінопласту або ПВХ (пластику), обгорнутих для міцності конструкції одним або декількома шарами скотчу, між ними розміщений ремінь, а в місцях стику або найменшої відстані з іншими камерами плавучості розміщені ремінці з кільцями кріплення або липучками прив'язної системи, кожен з цих ременів або ремінців загорнутий у шар або декілька шарів водонепроникного матеріалу, наприклад капрону, разом конструкція поперемінно пригорнена шарами скотчу та шарами плавучого матеріалу, наприклад пінополіетилену, обгорткового поліетилену, поліетиленовими кульками або кусочками пінопласту, камера плавучості обтягнута чохлом, через отвори чохла назовні камери плавучості виведені нерухомі ремінці з кільцями кріплення або з липучками прив'язної системи, при цьому самі кільця кріплення і липучки жорстко закріплені на ремінцях прив'язної системи, в місцях прилягання до тіла людини, необхідних для масажу, наприклад, хребта, попереку, шиї на останньому шарі камери плавучості під чохлом розміщена пластина будь-якої форми з одним або декількома виступами для масажу, жорстко закріплена наприклад, скотчем або капроновою мотузкою; посередині камери плавучості розташована додаткова камера плавучості півкруглого потовщення для підтримання будь якої ділянки тіла людини, наприклад голови людини, виготовлена поперемінним намотуванням на іншу камеру плавучості шарів плавучого матеріалу, наприклад пінополіетилену, обгорткового поліетилену, поліетиленових кульків, або кусочків пінопласту і скотчу, додаткова камера плавучості обтягнута чохлом. В прямокутній наспинній камері плавучості розташовані вільнопересувні ремені, сполучені з нагрудними камерами плавучості і пристібнуті до поясного ременя, нагрудні камери плавучості зв'язані між собою на грудях нагрудним ремінцем, з поясної потовщеної камери плавучості виведені нерухомі ремінці з кільцями кріплення для пристібування до наспинної камери плавучості, при цьому за допомогою нерухомих ремінців і кілець кріплення дана конструкція може бути легко трансформована як в окрему поясну камеру плавучості, так і в конструкцію з наспинною і нагрудними камерами плавучості. В поясній і наспинній камерах плавучості розташовані пластини для масажу; потовщена наспинна камера плавучості має чотирикутну форму; нашийна і нагрудні камери плавучості одягнені на людину у вигляді хомута, при цьому нашийна і нагрудні камери плавучості вільнопересувним ременем пристібнуті спереду людини до поясного ременя, нагрудні камери плавучості зв'язані між собою на грудях нагрудною фіксацією за допомогою ремінців, нашийна камера плавучості з нижньої своєї сторони на спині людини пристібнута до наспинної камери плавучості, а вільнопересувний ремінь наспинної камери плавучості пристібнутий до поясного ременя за допомогою будь-якого кріплення, наприклад, ремінців з кільцями кріплення прив'язної системи. На поясному вільнопересувному ремені розміщені камери плавучості, при цьому в необхідних камерах плавучості розміщені пластини для масажу шиї, спини і попереку; нагрудна і наспинна камери плавучості розташовані в застібнутих нагрудному і наспинному кишенях жилета, зручно закріплені на тілі людини за допомогою вільнопересувного поясного ременя та вільнопересувних плечових ременів, ремінців з кільцями кріплення прив'язної системи і додатковим кріпленням застібками липучки, 2 UA 76530 U 5 10 15 20 25 30 35 40 45 50 55 60 наприклад, на плечах людини, причому наспинна і нагрудна камери плавучості мають щонайменше по два вільнопересувні ременя кожна, із виведеним одних кінців ременів з нагрудної і наспинної камер плавучості на плечі жилета, а інших кінців - до поясного ременя. Наспинна камера плавучості у вигляді рюкзака з вільнопересувними ремнями в ній для застібання одним кінцем через плечі, груди людини на поясному ремені та другим кінцем ремінці виведені в нижню частину рюкзака і застібнуті на поясному вільнопересувному ремені. При цьому поясний ремінь має свої камери плавучості, для зручного розміщення на тілі людини всі камери плавучості закріплені за допомогою поясного ременя, плечових ременів та нагрудної фіксації за допомогою ремінців та кілець кріплення прив'язної системи. Прив'язна система у вигляді ремінців з липучками або ремінців з кільцями кріплення, або капронової мотузки виведені назовні чохла камери плавучості і зафіксовані на кінцівках людини. Суть корисної моделі пояснюється кресленнями: на фіг. 1 представлена будова камери плавучості, виготовленої з шарів пінопласту і вільнопересувного ременя прив'язної системи; на фіг. 2 - будова камери плавучості, виготовленого з ПВХ (пластику) і вільнопересувного ременя прив'язної системи; на фіг. 3 - нерухомий ремінець прив'язної системи з кільцями кріплення, обгорнутий водонепроникним матеріалом; на фіг. 4 - будова камери плавучості з кільцями кріплення прив'язної системи; на фіг. 5 - поперечний переріз камери плавучості з пластиною із виступами для масажу; на фіг. 6 - вигляд збоку камери плавучості з пластиною для масажу; на фіг. 7 - вигляд універсального рятувального оздоровчо-тренувального засобу Вялеця (перший варіант); на фіг. 8 - вигляд універсального рятувального оздоровчо-тренувального засобу Вялеця (другий варіант); на фіг. 9 - вигляд універсального рятувального оздоровчотренувального засобу Вялеця (третій варіант); на фіг. 10 - вигляд універсального рятувального оздоровчо-тренувального засобу Вялеця (четвертий варіант); на фіг. 11 - вигляд універсального рятувального оздоровчо-тренувального засобу Вялеця (п'ятий варіант); на фіг. 12 - вигляд універсального рятувального оздоровчо-тренувального засобу Вялеця (шостий варіант); на фіг. 13 - кріплення камер плавучості на кінцівках людини. В універсальному рятувальному оздоровчо-тренувальному засобі Вялеця камера плавучості 1 підігнана на зручне положення індивідуально для кожної людини вільним її пересуванням по ремені 2 прив'язної системи. Камера плавучості 1 складена з шарів пінопласту 3 (фіг. 1) або з шарів ПВХ (пластику) 3 (фіг.2), обгорнутих декількома шарами скотчу 5, між ними розміщений вільнопересувний ремінь 2 прив'язної системи, та в місцях стику або найменшої відстані з іншими камерами плавучості 1 розміщені нерухомі ремінці 8 з кільцями кріплення 9 або липучками 12 прив'язної системи (фіг. 3, фіг. 4). Кожен з цих ременів 2, 8 загорнутий у шар або декілька шарів водонепроникного матеріалу 4, наприклад капрону, разом конструкція поперемінно пригорнена шарами скотчу 5 та шарами плавучого матеріалу 6, наприклад, пінополіетилену, обгорточного поліетилену, поліетиленовими кульками, або кусочками пінопласту. В місцях прилягання до тіла людини, що потребують масажу, розміщена пластина 10 будь якої форми з одним або декількома виступами для массажу, жорстко закріплена наприклад, скотчем 5, або капроновою мотузкою (фІг. 5, фіг. 6). Камери плавучості 1 обтягнуті чохлом 7. Для різноманітного одночасного застосування декількох камер плавучості 1 в універсальному рятувальному оздоровчо-тренувальному засобі Вялеця у місцях їх з'єднання з іншими камерами плавучості 1 виведені через отвори чохла 7 назовні камери плавучості 1 кільця кріплення 9 на ремінці 8 або ремінці 8 з липучками 12 прив'язної системи. Кільця кріплення 9 і липучки 12 прив'язної системи жорстко закріплені на ремінцях 8 (фіг. 3, фіг. 4, фіг. 11, фіг. 13). Універсальний рятувальний оздоровчо-тренувальний засіб Вялеця за першим варіантом (фіг. 7) містить нагрудні, спинний і поясні камери плавучості 1, вільнопересувні ремені 2 прив'язної системи, нерухомі ремінці 8 з кільцями кріплення 9, на спинній і поясній камері плавучості 1 під чохлом 7 в місцях прилягання до тіла людини, що потребують масажу, розміщена пластина 10 з виступами для масажу будь-якої форми з одним або декількома виступами для масажу. На фіг. 7 представлені три пластини для масажу: одна - на рівні шийного відділу хребта для покращення мозкового кровообігу, для профілактики захворювань очей, вух, носа, лицьового нерва, мишць шиї і надпліччя, щитовидної залози; друга наприклад, на 11-15 позвонку хребта для масажу внутрішньочеревних органів людини та попередження виникнення остерохондрозу і третя на попереку людини для масажу і профілактики радікуліту, остерохондрозу, захворювань мочестатевої системи. З поясної камери плавучості виведені нерухомі ремінці з кільцями кріплення 9 для пристьогування до наспинної камери плавучості. В наспинній камері плавучості 1 виведені з нижньої її сторони ремінці 8 з кільцями кріплення 9, а з верхньої сторони вільнопересувні ремені 2, сполучені з нагрудними камерами плавучості 1 і пристібнутими до поясного ременя 2. За допомогою нерухомих ремінців 8 і кілець кріплення 9 3 UA 76530 U 5 10 15 20 25 30 35 40 45 50 55 60 дана конструкція універсального рятувального оздоровчо-тренувального засобу Вялеця може бути легко трансформована як в окрему поясну камеру плавучості, так і конструкцію, показану на фіг. 7. За допомогою вільнопересувних ременів 2 і нерухомих ремінців 8 з кільцями кріплення 9 вся конструкція засобу Вялеця застібається. Вільнопересувні ремені 2 прив'язної системи дають можливість індивідуально підігнати конструкцію камери плавучості 1 під зручне для людини розміщення на тілі. Додатковий нагрудний ремінь 11 прив'язної системи надійно закріпляє конструкцію засобу і унеможливлює його сповзання з плечей людини. На фіг. 8 представлений універсальний засіб Вялеця другого варіанта у формі нагрудних, спинної і поясної камер плавучості 1. На поясній і наспинній камері плавучості 1 розташована додаткова камера напівкруглого потовщення для транспортування людей в непритомному стані або для людей великої ваги під час проведення спеціальних вправ по оздоровленню та тренуванню людини на воді. Універсальний рятувальний оздоровчо-тренувальний засіб Вялеця третього варіанта містить шийну, нагрудні камери плавучості, одягнені на людину у вигляді хомута, спинну і поясну камери плавучості 1, вільнопересувні ремені 2 прив'язної системи, нерухомі ремінці 8 з кільцями кріплення 9 та нагрудний ремінець 11. Шийна і нагрудні камери плавучості 1 застібаються за допомогою ремінців 8 і кілець кріплення 9 до наспинної і через грудь людини до поясної камери плавучості 1. Нагрудні камери плавучості 1 зв'язані між собою на груді нагрудною фіксацією за допомогою ремінців 11. Наспинна камера плавучості 1 вільнопересувним ременем 2 прив'язної системи пристібається до поясного ременя 2. Наспинна і поясна камери плавучості 1 мають пластину для масажу 10 (фіг. 9). На фіг. 10 представлений універсальний засіб Вялеця четвертого варіанта з розміщенням у нашийній камери плавучості 1 пластини для масажу шийно-комірцевої зони (фіг. 10). Нашийна камера плавучості 1 має додаткову камеру напівкруглого потовщення для транспортування людини в непритомному стані при рятівних роботах, для оздоровчих вправ та для спеціальних професійних вправ спортсменів на воді під час тренувань. Універсальний рятувальний оздоровчо-тренувальний засіб Вялеця п'ятого варіанта (фіг. 11) у вигляді жилета з карманами для нагрудної і наспинної камер плавучості та пояснюючою камерою плавучості і зручно закріплених на тілі людини за допомогою поясного вільнопересувного ременя 2, нерухомих ремінців 8 та кілець кріплення 9 прив'язної системи і додатковим кріпленням застібки липучками 12 на плечах людини. Наспинна і нагрудна камери плавучості з двома вільнопересувними ременями 2 кожна, із виведеним одних кінців ременів з нагрудної і наспинної камер плавучості на плечі жилета, а інших кінців до поясного ременя 2. Камери плавучості 1 виконані з плавучого матеріалу чотирикутної форми. За допомогою вільнопересувного ременя 2 на плечах і поясі камери плавучості 1 регулюються у зручне для людини положення (фіг. 11). На фіг. 12 шостого варіанта зображена наспинна камера плавучості 1 у вигляді наплічного рюкзака і поясна камера плавучості 1, закріплені на тілі людини за допомогою поясного ременя 2, ремінців 8 та кілець кріплення 9 прив'язної системи. Додатковий нагрудний ремінь 11 прив'язної системи надійно закріпляє конструкцію засобу і унеможливлює його сповзання з плечей людини. Поряд з використанням камер плавучості 1 поясних, нагрудних чи наспинних декілька камер плавучості 1, розташованих на кінцівках людини (фіг. 13) можна використовувати при спеціальних вправах або транспортуванні людей без свідомості, або при проведенні оздоровчореабілітаційних заходів. Камери плавучості 1 на кінцівках людини закріплені вільнопересувним ременем 2 з нерухомими ремінцями 8 з липучками 12 чи ремінцями 8 з кільцями кріплення 9 для фіксації камери плавучості на кінцівках, або використовується кріплення капроновою вірьовкою (фіг. 13). Універсальний рятувальний оздоровчо-тренувальний засіб Вялеця виготовляють наступним чином. Для виготовлення однієї камери плавучості 1 з вільнопересувним ременем 2 для зручного розташування камери плавучості на тілі людини роблять наступне. Шар пінопласту 3 будь якої товщини або ПВХ (пластику) 3 обгортають шаром або декількома шарами скотчу 5 для міцності конструкції. Так само поступають з іншим шаром пінопласту, або ПВХ (пластику) 3. На першому шарі пінопласту або ПВХ (пластику) зі скотчем розміщають ремінь прив'язної системи 2, обгорнутий у шар, або декілька шарів водонепроникного матеріалу 4, наприклад капрону. Зверху накладають другий шар пінопласту або ПВХ (пластику) 3 зі скотчем 5. Всю цю конструкцію з двох шарів плавучого матеріалу, наприклад пінопласту, або ПВХ (пластику) і ременя між ними примотують скотчем і поперемінно обгортають шарами плавучого матеріалу 6, наприклад пінополіетилену, обгорткового поліетилену, поліетиленовими кульками або кусочками пінопласту і скотчем. На останньому шарі обгорткового матеріалу 6 під чохлом 7 в 4 UA 76530 U 5 10 15 20 25 30 35 40 45 50 55 60 місцях прилягання до тіла людини, необхідних для масажу, наприклад, хребта, попереку, шиї розміщають пластину 10 будь-якої форми з одним або декількома виступами для масажу, жорстко закріпляють її на камері плавучості 1, примотуючи скотчем 5 або капроновою вірьовкою. Одягають чохол 7. Якщо необхідно виготовити декілька камер плавучості 1 з розташуванням їх на будь-якій ділянці тіла людини, наприклад на шиї, спині, груді, поясі, животі в будь-якій комбінації їх сполучень, то камеру плавучості 1 виготовляють наступним чином. На ремінцях 8 прив'язної системи жорстко закріпляють кільця кріплення 9 і липучки 12. На обмотаний скотчем 5 шар пінопласту або ПВХ (пластику) 3, поряд з ременем 2 прив'язної системи в місцях стику або найменшої відстані з іншими камерами плавучості розміщають ремінці 8 з кільцями кріплення 9 або липучками 12 прив'язної системи, кожен з цих ременів 2, або ремінців 8 загорнутий у шар, або декілька шарів водонепроникного матеріалу 4, наприклад капрону, і разом конструкція поперемінно пригорнена шарами скотчу та шарами плавучого матеріалу 6, наприклад пінополіетилену, обгорткового поліетилену, поліетиленовими кульками, або кусочками пінопласту, камера плавучості 1 одягнута чохлом 7, через отвори чохла назовні камери плавучості виводять нерухомі кільця кріплення 8 або ремінці з липучками 12 прив'язної системи (фіг. 7, фіг. 8, фіг. 9, фіг. 10, фіг. 11, фіг. 12, фіг. 13). Для виготовлення додаткової камери плавучості 1 напівкруглого потовщення для підтримання будь-якої ділянки тіла людини, наприклад голови людини на готову камеру плавучості 1 з чохлом 7 посередині її попермінно намотують шари плавучого матеріалу 6, наприклад, пінополіетилену, обгорткового поліетилену, поліетиленовими кульками або кусочками пінопласту і скотчу 5. Одягають наступний чохол 7 (фіг. 7, фіг. 8, фіг. 9). Нашийну і нагрудну камери плавучості 1, одягнену на людину у вигляді хомута, виготовляють наступним чином. В нашийній, нагрудній, наспинній, поясній камерах плавучості розміщені вільнопересувні ремені прив'язної системи. Нашийна через наспинну і через нагрудні камери плавучості 1 за допомогою будь-якого кріплення, наприклад ремінців 8 з кільцями кріплення 9 прив'язної системи, пристібнуті до поясного ременя 2 з камерами плавучості 1 на ньому. Нагрудний ремінець 11 застібається на груді. Як варіанти у наспинній і поясній та нашийній, наспинній, поясній камерах плавучості розміщені пластини для масажу 10 спини і попереку або шиї, спини і попереку. Для виготовлення нагрудної і наспинної камер плавучості у вигляді жилета шиється сам жилет з водонепроникного матеріалу, складений з нагрудної і наспинної частин з карманами для камер плавучості та плечей з виведеними ременями. Два ремені 2 прив'язної системи кріплять в камері плавучості 1 і виводять одним кінцем з нагрудної і наспинної камер плавучості на плечі жилета, а іншим кінцем до поясного ременя 2. Додатково закріплені в камері плавучості ремінці 8 з кільцями кріплення і липучками так само виводять з двох камер плавучості на плечі та для пристібування за поясний ремінь. Після розміщення камер плавучості в жилеті кармани зашивають або закривають "на молнію". Жилет припасовується під індивідуальний розмір людини зручним закріпленням на тілі людини за допомогою поясного ременя та плечовими ременями 2, ременців 8 та кілець кріплення 9 і липучками 12 прив'язної системи. Наспинну камеру плавучості у вигляді рюкзака і поясної камери плавучості, закріплені на тілі людини за допомогою поясного ременя, виготовляють наступним чином. В пошитий заплічний рюкзак поміщають камеру плавучості з двома з вільнопересувними ременями 2, виведеними одним кінцем на плечі та другим кінцем до поясного ременя 2. На поясному ремені 2 додатково розташовують дві поясні камери плавучості 1. Припасована за допомогою вільнопересувних ременів 2 прив'язної системи вся конструкція зручно розміщується на тілі людини. Застосовані додаткові нагрудні ремінці 11, розташовані на груді людини не дають сповзати плечовим ременям 2. Камери плавучості на кінцівках людини виготовляють наступним чином. Камери плавучості з закріпленими в них ремінцями 8 з липучками 12 чи ремінцями з кільцями кріплення 9, або капроновою вірьовкою виведені назовні чохла і зафіксовані на кінцівках людини. Варіанти запропонованого універсального засобу Вялеця застосовуються при рятуванні людей на воді, тренуванні спортсменів і любителів спорту, при реабілітації хворих, особливо з порушеннями або вадами опорно-рухового апарата, при лікуванні і профілактиці радикуліту, остерохондрозу, профілактики захворювань внутрішніх органів, мочестатевої системи, з чудовим масажуючим ефектом зон хребта і шиї під час плавання. Варіанти засобу Вялеця прості у виготовленні і використанні, дешеві так як фактично не потребують матеріальних затрат, тому що виготовлені з використаних побутових відходів, можуть бути виготовлені як індивідуально користувачем у домашніх умовах, так і в серійному виробництві при масовому виготовленні. Легкість і простота його компонентів дозволяють використовувати засіб як 5 UA 76530 U 5 10 15 20 рибалкам, воєнним, співробітникам МНС туристам, спортсменам і любителям, людям в реабілітаційних і лікувальних цілях. Універсальний засіб Вялеця незамінний при порятунку людини на воді, дозволяє транспортувати людину без свідомості з підтриманням голови на додатковій камері плавучості та кінцівках людини. При лікуванні і реабілітації хворих з різними захворюваннями універсальний засіб Вялеця дозволяє безпечно перебувати у воді, виконувати різні вправи, при цьому вода дає значний опір при русі, навантаження роботи людиною значно більше і ефект виконання вправ високий. Реабілітація хворих проходить значно швидше. Застосування масажних пластин позитивно впливає на організм людини. Корисно використовувати засіб Вялеця при реабілітації хворих з пролежнями, що приковані до ліжка. Хворого безпечно розміщують у воді за допомогою універсального засобу Вялеця, застосовуючи як нагрудні, нашийну, поясну камери плавучості, так і камери плавучості, розташовані на кінцівках людини. Таке перебування у воді стимулює обмінні процеси на місцях пролежнів, відбувається легкий стимулюючий масаж і ділянки тіла людини з пролежнями швидше проходять реабілітацію і приводять шкіру і тканеву систему м'язів людини у нормальний здоровий стан. При тренуванні професійних спортсменів різних видів спорту так і любителів для підтримання фігури і здоров'я у нормі виконання вправ на воді вдвічі ефективніше ніж заняття у тренажерних залах. При виконанні специфічних вправ навантаження на м'язи більше, працює весь організм, задіяні всі системи організму людини. Список використаних джерел інформації: 1. Опис до патенту України на корисну модель № 35371, МПК В63С 9/00, опублікований у офіційному бюлетені „Промислова власність" № 17 2008 року (аналог). 2. Опис до патенту України на корисну модель № 35372, МПК В63С 9/00, опублікований у офіційному бюлетені „Промислова власність" № 17 2008 року (найближчий аналог). 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Універсальний рятувальний оздоровчо-тренувальний засіб, що містить одну або декілька камер плавучості і прив'язну систему, на поясному ремені розміщені щонайменше дві камери плавучості, виконані зі змотаних у декілька шарів плавучих побутових відходів поліетиленової плівки, поліетиленових кульків, пінопласту, через середній шар яких пропущений поясний ремінь, прив'язна система у вигляді з'єднуючих ременів і кілець кріплення для застібання карабінним замком або двокільцевою фіксацією ременів, або іншим кріпленням, який відрізняється тим, що камера плавучості припасована на зручне положення індивідуально для кожної людини вільним пересуванням її по ременю прив'язної системи, декілька камер плавучості розташовані на будь-якій ділянці тіла людини, наприклад на шиї, спині, грудях, животі, кінцівках, можуть бути використані як всі разом, так і окремо або в будь-якому сполученні за допомогою ременів та ремінців з кільцями кріплення або ремінців з липучками прив'язної системи, при цьому камера плавучості виготовлена будь-якої форми, наприклад прямокутно-циліндричної, круглої, квадратної, ромбовидної або їх сполучень, складена щонайменше з двох шарів плавучого матеріалу, наприклад пінопласту або ПВХ (пластику), обгорнутих для міцності конструкції одним або декількома шарами скотчу, між шарами плавучого матеріалу зі скотчем розміщений ремінь, в місцях стику або на найменшій відстані між іншими камерами плавучості розміщені нерухомі ремінці з кільцями кріплення або липучками прив'язної системи, кожен з цих ременів або ремінців загорнутий у шар або у декілька шарів водонепроникного матеріалу, наприклад капрону, разом конструкція поперемінно пригорнена шарами скотчу та шарами плавучого матеріалу, наприклад пінополіетилену, обгорткового поліетилену, поліетиленовими кульками або кусочками пінопласту, камера плавучості обтягнута чохлом, через отвори чохла назовні камери плавучості виведені нерухомі ремінці з кільцями кріплення або з липучками прив'язної системи, при цьому самі кільця кріплення і липучки жорстко закріплені на ремінцях прив'язної системи в місцях прилягання до тіла людини, необхідних для масажу, наприклад, хребта, попереку, шиї, на останньому шарі обгорткового матеріалу камери плавучості під чохлом розміщена пластина будь-якої форми з одним або декількома виступами для масажу, жорстко закріплена, наприклад, скотчем або капроновою вірьовкою. 2. Засіб за п. 1, який відрізняється тим, що посередині камери плавучості розташована додаткова камера плавучості напівкруглого потовщення для підтримання будь-якої ділянки тіла людини, наприклад голови людини, виготовлена поперемінним намотуванням на іншу камеру плавучості шарів плавучого матеріалу, наприклад пінополіетилену, обгорткового поліетилену, 6 UA 76530 U 5 10 15 20 25 30 35 поліетиленових кульків або кусочків пінопласту і скотчу, додаткова камера плавучості одягнена чохлом. 3. Засіб за п. 2, який відрізняється тим, що в прямокутній наспинній камері плавучості розташовані вільнопересувні ремені, сполучені з нагрудними камерами плавучості і пристібнуті до поясного ременя, нагрудні камери плавучості зв'язані між собою на грудях нагрудним ремінцем, з поясної потовщеної камери плавучості виведені нерухомі ремінці з кільцями кріплення для пристібування до наспинної камери плавучості, при цьому за допомогою нерухомих ремінців і кілець кріплення конструкція може бути легко трансформована як в окрему поясну камеру плавучості, так і в конструкцію з наспинною і нагрудними камерами плавучості, в поясній і наспинній камерах плавучості розташовані пластини для масажу. 4. Засіб за п. 3 який відрізняється тим, що потовщена наспинна камера плавучості має чотирикутну форму. 5. Засіб за п. 3, який відрізняється тим, що нашийна і нагрудні камери плавучості виконані для одягнення на людину у вигляді хомута, при цьому нашийна і нагрудні камери плавучості вільнопересувним ременем пристібнуті спереду людини до поясного ременя, нагрудні камери плавучості зв'язані між собою на грудях нагрудною фіксацією за допомогою ремінців, нашийна камера плавучості з нижньої своєї сторони на спині людини пристібнута до наспинної камери плавучості, а вільнопересувний ремінь наспинної камери плавучості пристібнутий до поясного ременя за допомогою будь-якого кріплення, наприклад ремінців з кільцями кріплення прив'язної системи, на поясному вільнопересувному ремені розміщені камери плавучості, при цьому в необхідних камерах плавучості розміщені пластини для масажу шиї, спини і попереку 6. Засіб за п. 3, який відрізняється тим, що нагрудна і наспинна камери плавучості розташовані в застібнутих нагрудному і наспинному кишенях жилета, зручно закріплені на тілі людини за допомогою вільнопересувного поясного ременя та вільнопересувних плечових ременів, ремінців з кільцями кріплення прив'язної системи і додатковим кріпленням застібками липучки, наприклад, на плечах людини, причому наспинна і нагрудна камери плавучості мають щонайменше два вільнопересувні ремені кожна, із виведеним одних кінців ременів з нагрудної і наспинної камер плавучості на плечі жилета, а інших кінців - до поясного ременя. 7. Засіб за п. 6, який відрізняється тим, що наспинна камера плавучості виконана у вигляді рюкзака з вільнопересувними ремнями в ній для застібання через плечі, груди людини на поясному ремені, а виведені в нижній частині рюкзака ремінці застібнуті на поясному ремені, при цьому вільнопересувний поясний ремінь має свої камери плавучості, для зручного розміщення на тілі людини усі камери плавучості закріплені за допомогою поясного ременя, плечових ременів та нагрудної фіксації за допомогою ремінців та кілець кріплення прив'язної системи. 8. Засіб за п. 1, який відрізняється тим, що прив'язна система у вигляді ремінців з липучками або ремінців з кільцями кріплення, або капронової мотузки виведені назовні чохла камери плавучості і зафіксовані на кінцівках людини. 7 UA 76530 U 8 UA 76530 U 9 UA 76530 U 10 UA 76530 U 11 UA 76530 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
