Енергетична установка для рекуперації відпрацьованого тепла газоперекачувального агрегату
Номер патенту: 80001
Опубліковано: 13.05.2013
Формула / Реферат

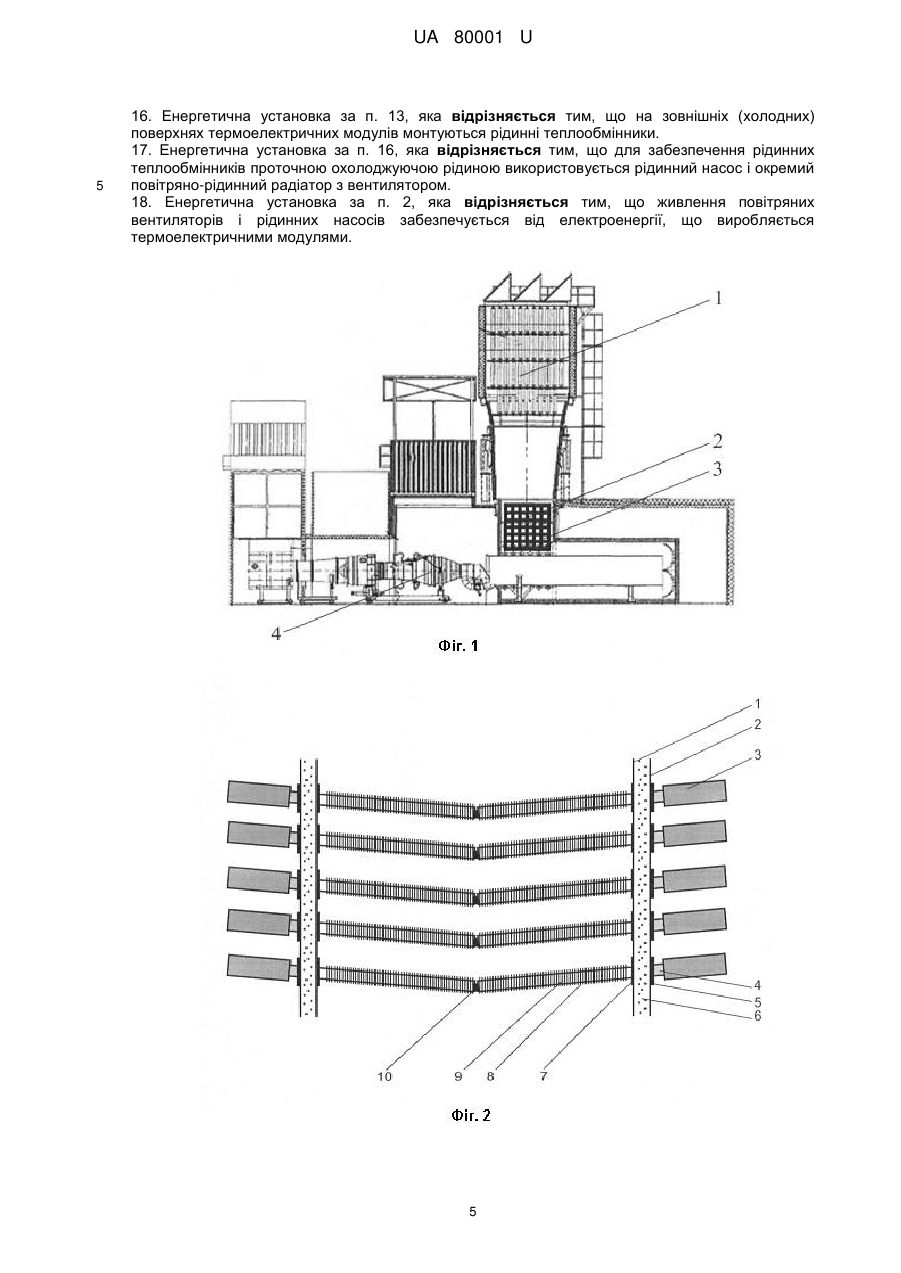

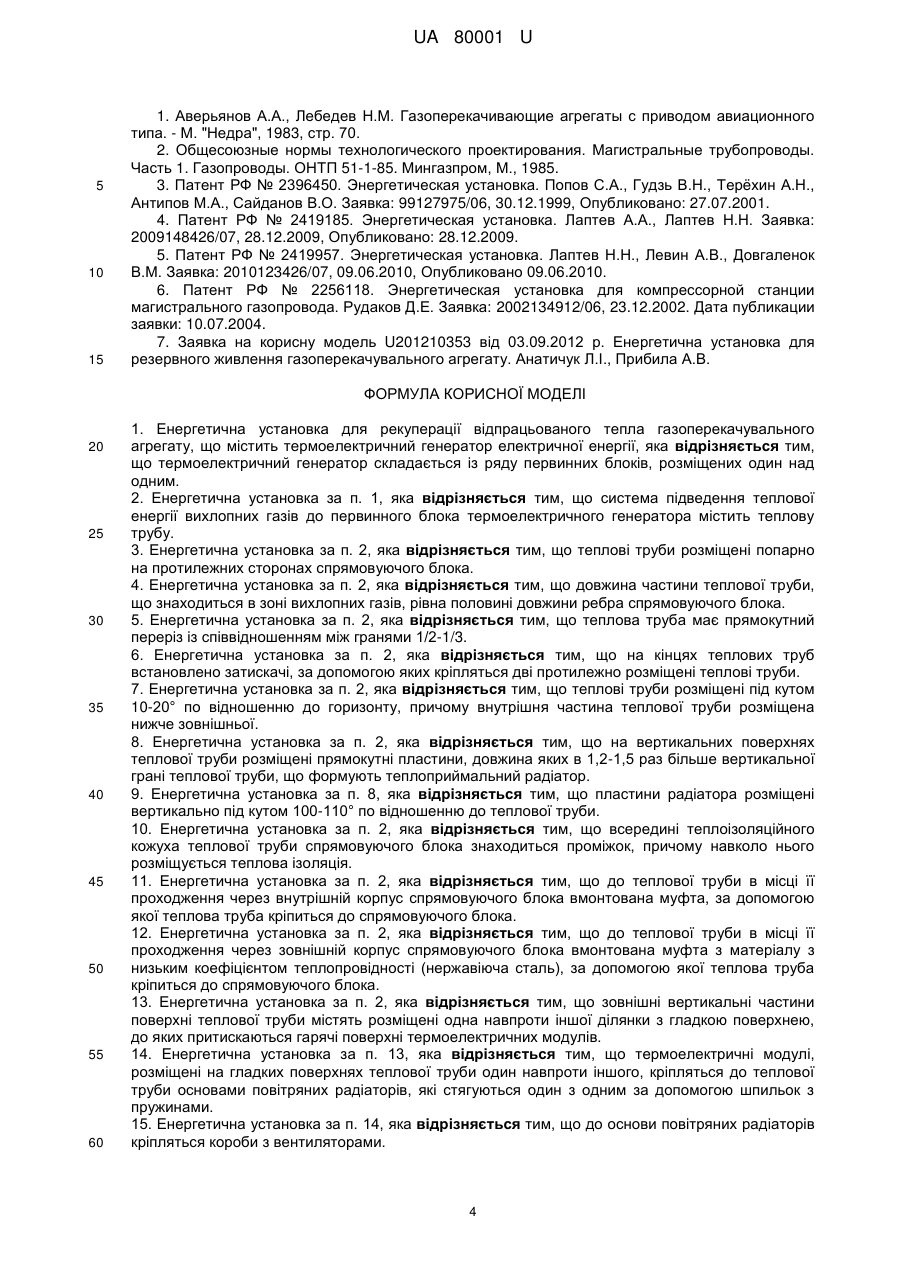

1. Енергетична установка для рекуперації відпрацьованого тепла газоперекачувального агрегату, що містить термоелектричний генератор електричної енергії, яка відрізняється тим, що термоелектричний генератор складається із ряду первинних блоків, розміщених один над одним.
2. Енергетична установка за п. 1, яка відрізняється тим, що система підведення теплової енергії вихлопних газів до первинного блока термоелектричного генератора містить теплову трубу.
3. Енергетична установка за п. 2, яка відрізняється тим, що теплові труби розміщені попарно на протилежних сторонах спрямовуючого блока.
4. Енергетична установка за п. 2, яка відрізняється тим, що довжина частини теплової труби, що знаходиться в зоні вихлопних газів, рівна половині довжини ребра спрямовуючого блока.
5. Енергетична установка за п. 2, яка відрізняється тим, що теплова труба має прямокутний переріз із співвідношенням між гранями 1/2-1/3.
6. Енергетична установка за п. 2, яка відрізняється тим, що на кінцях теплових труб встановлено затискачі, за допомогою яких кріпляться дві протилежно розміщені теплові труби.
7. Енергетична установка за п. 2, яка відрізняється тим, що теплові труби розміщені під кутом 10-20° по відношенню до горизонту, причому внутрішня частина теплової труби розміщена нижче зовнішньої.
8. Енергетична установка за п. 2, яка відрізняється тим, що на вертикальних поверхнях теплової труби розміщені прямокутні пластини, довжина яких в 1,2-1,5 раз більше вертикальної грані теплової труби, що формують теплоприймальний радіатор.
9. Енергетична установка за п. 8, яка відрізняється тим, що пластини радіатора розміщені вертикально під кутом 100-110° по відношенню до теплової труби.
10. Енергетична установка за п. 2, яка відрізняється тим, що всередині теплоізоляційного кожуха теплової труби спрямовуючого блока знаходиться проміжок, причому навколо нього розміщується теплова ізоляція.
11. Енергетична установка за п. 2, яка відрізняється тим, що до теплової труби в місці її проходження через внутрішній корпус спрямовуючого блока вмонтована муфта, за допомогою якої теплова труба кріпиться до спрямовуючого блока.
12. Енергетична установка за п. 2, яка відрізняється тим, що до теплової труби в місці її проходження через зовнішній корпус спрямовуючого блока вмонтована муфта з матеріалу з низьким коефіцієнтом теплопровідності (нержавіюча сталь), за допомогою якої теплова труба кріпиться до спрямовуючого блока.

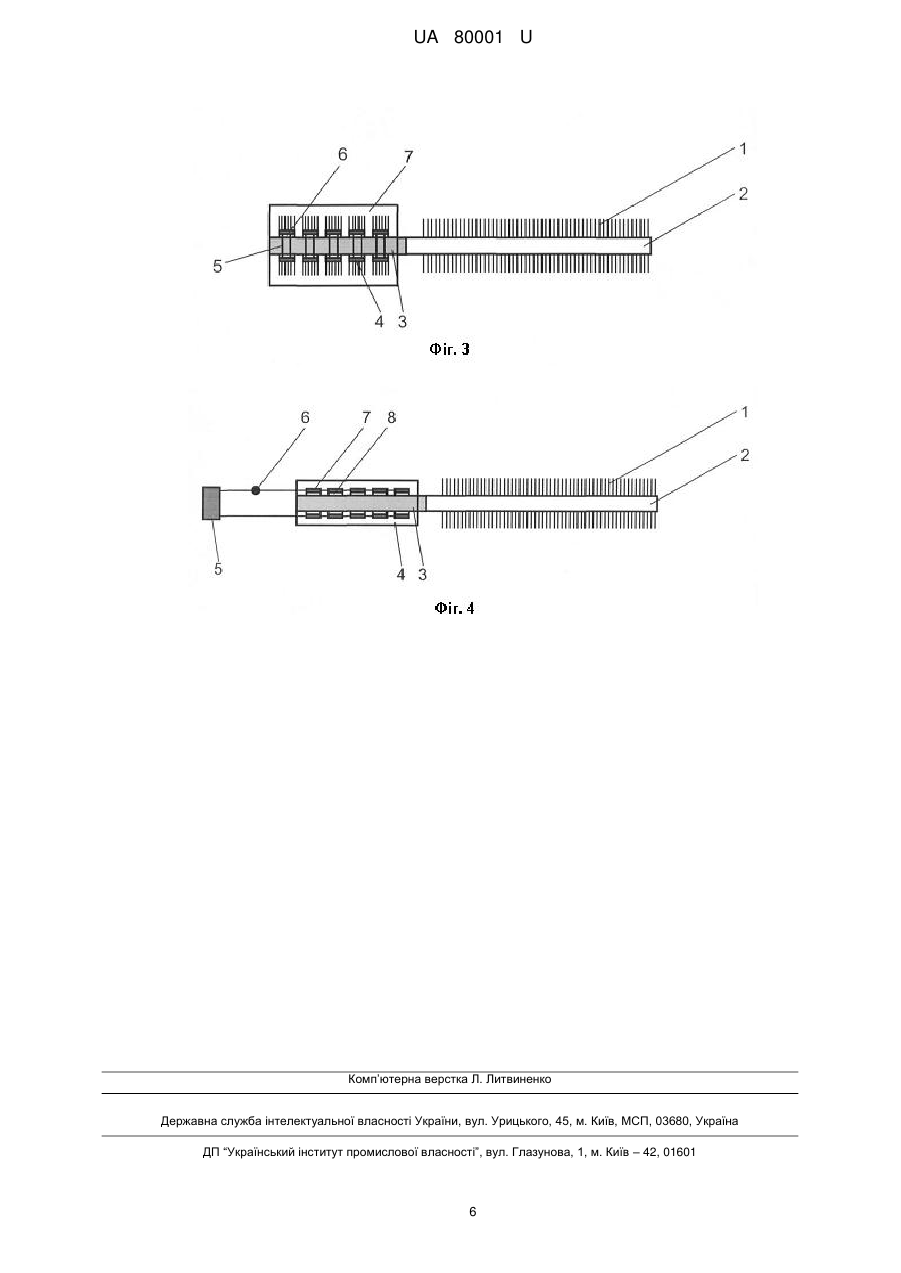

13. Енергетична установка за п. 2, яка відрізняється тим, що зовнішні вертикальні частини поверхні теплової труби містять розміщені одна навпроти іншої ділянки з гладкою поверхнею, до яких притискаються гарячі поверхні термоелектричних модулів.
14. Енергетична установка за п. 13, яка відрізняється тим, що термоелектричні модулі, розміщені на гладких поверхнях теплової труби один навпроти іншого, кріпляться до теплової труби основами повітряних радіаторів, які стягуються один з одним за допомогою шпильок з пружинами.
15. Енергетична установка за п. 14, яка відрізняється тим, що до основи повітряних радіаторів кріпляться короби з вентиляторами.
16. Енергетична установка за п. 13, яка відрізняється тим, що на зовнішніх (холодних) поверхнях термоелектричних модулів монтуються рідинні теплообмінники.
17. Енергетична установка за п. 16, яка відрізняється тим, що для забезпечення рідинних теплообмінників проточною охолоджуючою рідиною використовується рідинний насос і окремий повітряно-рідинний радіатор з вентилятором.
18. Енергетична установка за п. 2, яка відрізняється тим, що живлення повітряних вентиляторів і рідинних насосів забезпечується від електроенергії, що виробляється термоелектричними модулями.
Текст

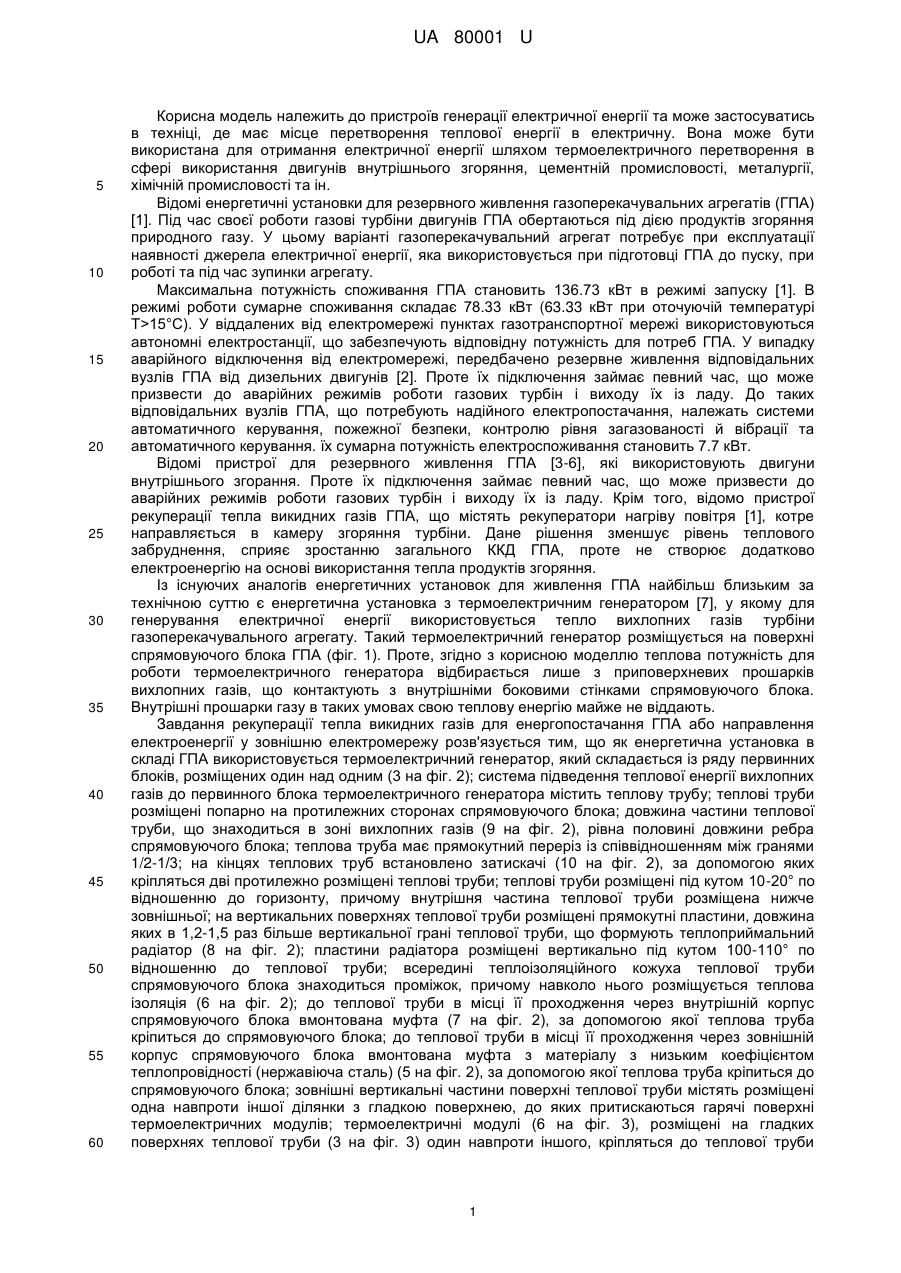

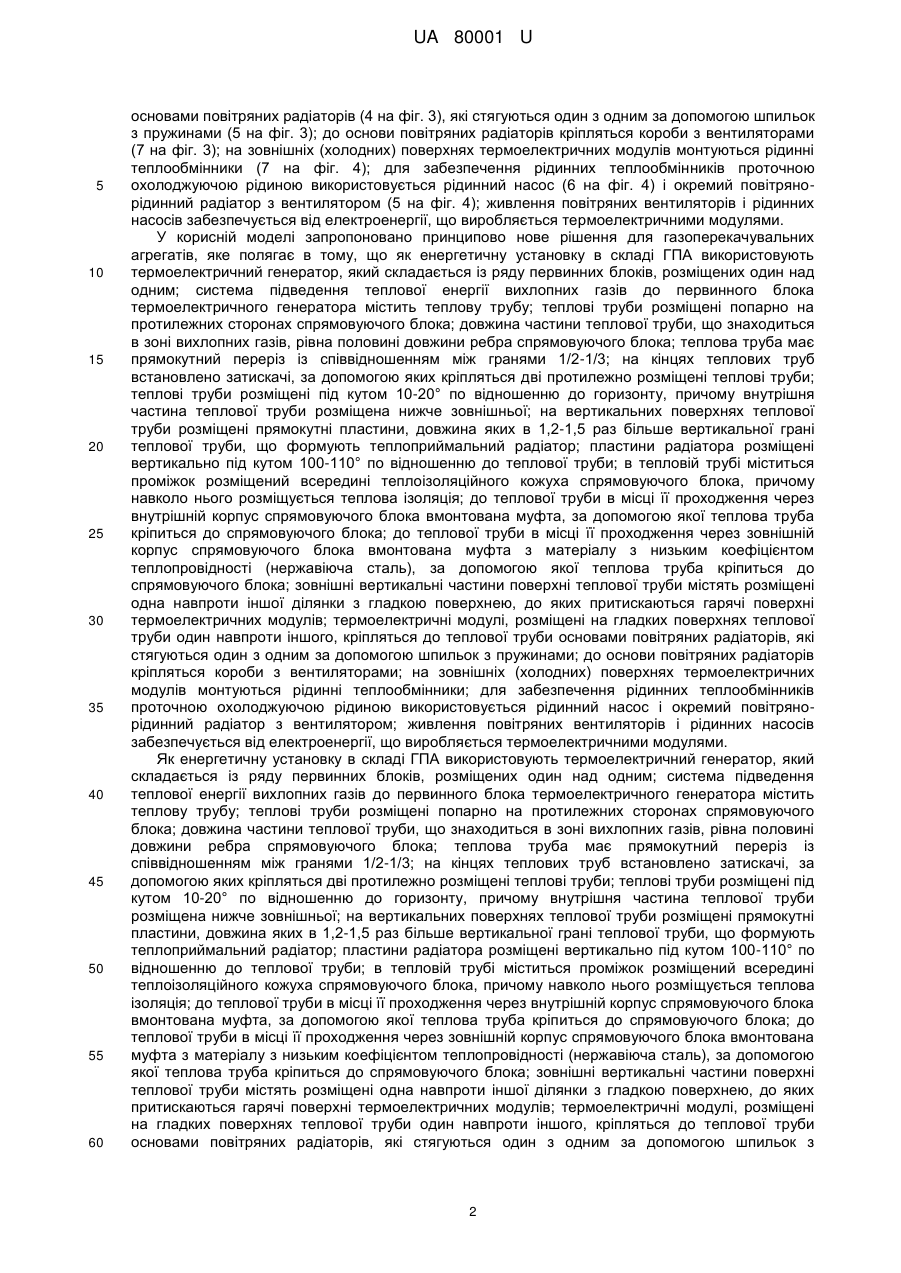

Реферат: Енергетична установка для рекуперації відпрацьованого тепла газоперекачувального агрегату містить термоелектричний генератор електричної енергії, що складається із ряду первинних блоків, розміщених один над одним. Система підведення теплової енергії вихлопних газів до первинного блока термоелектричного генератора містить теплову трубу. UA 80001 U (12) UA 80001 U UA 80001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв генерації електричної енергії та може застосуватись в техніці, де має місце перетворення теплової енергії в електричну. Вона може бути використана для отримання електричної енергії шляхом термоелектричного перетворення в сфері використання двигунів внутрішнього згоряння, цементній промисловості, металургії, хімічній промисловості та ін. Відомі енергетичні установки для резервного живлення газоперекачувальних агрегатів (ГПА) [1]. Під час своєї роботи газові турбіни двигунів ГПА обертаються під дією продуктів згоряння природного газу. У цьому варіанті газоперекачувальний агрегат потребує при експлуатації наявності джерела електричної енергії, яка використовується при підготовці ГПА до пуску, при роботі та під час зупинки агрегату. Максимальна потужність споживання ГПА становить 136.73 кВт в режимі запуску [1]. В режимі роботи сумарне споживання складає 78.33 кВт (63.33 кВт при оточуючій температурі Т>15°С). У віддалених від електромережі пунктах газотранспортної мережі використовуються автономні електростанції, що забезпечують відповідну потужність для потреб ГПА. У випадку аварійного відключення від електромережі, передбачено резервне живлення відповідальних вузлів ГПА від дизельних двигунів [2]. Проте їх підключення займає певний час, що може призвести до аварійних режимів роботи газових турбін і виходу їх із ладу. До таких відповідальних вузлів ГПА, що потребують надійного електропостачання, належать системи автоматичного керування, пожежної безпеки, контролю рівня загазованості й вібрації та автоматичного керування. їх сумарна потужність електроспоживання становить 7.7 кВт. Відомі пристрої для резервного живлення ГПА [3-6], які використовують двигуни внутрішнього згорання. Проте їх підключення займає певний час, що може призвести до аварійних режимів роботи газових турбін і виходу їх із ладу. Крім того, відомо пристрої рекуперації тепла викидних газів ГПА, що містять рекуператори нагріву повітря [1], котре направляється в камеру згоряння турбіни. Дане рішення зменшує рівень теплового забруднення, сприяє зростанню загального ККД ГПА, проте не створює додатково електроенергію на основі використання тепла продуктів згоряння. Із існуючих аналогів енергетичних установок для живлення ГПА найбільш близьким за технічною суттю є енергетична установка з термоелектричним генератором [7], у якому для генерування електричної енергії використовується тепло вихлопних газів турбіни газоперекачувального агрегату. Такий термоелектричний генератор розміщується на поверхні спрямовуючого блока ГПА (фіг. 1). Проте, згідно з корисною моделлю теплова потужність для роботи термоелектричного генератора відбирається лише з приповерхневих прошарків вихлопних газів, що контактують з внутрішніми боковими стінками спрямовуючого блока. Внутрішні прошарки газу в таких умовах свою теплову енергію майже не віддають. Завдання рекуперації тепла викидних газів для енергопостачання ГПА або направлення електроенергії у зовнішню електромережу розв'язується тим, що як енергетична установка в складі ГПА використовується термоелектричний генератор, який складається із ряду первинних блоків, розміщених один над одним (3 на фіг. 2); система підведення теплової енергії вихлопних газів до первинного блока термоелектричного генератора містить теплову трубу; теплові труби розміщені попарно на протилежних сторонах спрямовуючого блока; довжина частини теплової труби, що знаходиться в зоні вихлопних газів (9 на фіг. 2), рівна половині довжини ребра спрямовуючого блока; теплова труба має прямокутний переріз із співвідношенням між гранями 1/2-1/3; на кінцях теплових труб встановлено затискачі (10 на фіг. 2), за допомогою яких кріпляться дві протилежно розміщені теплові труби; теплові труби розміщені під кутом 10-20° по відношенню до горизонту, причому внутрішня частина теплової труби розміщена нижче зовнішньої; на вертикальних поверхнях теплової труби розміщені прямокутні пластини, довжина яких в 1,2-1,5 раз більше вертикальної грані теплової труби, що формують теплоприймальний радіатор (8 на фіг. 2); пластини радіатора розміщені вертикально під кутом 100-110° по відношенню до теплової труби; всередині теплоізоляційного кожуха теплової труби спрямовуючого блока знаходиться проміжок, причому навколо нього розміщується теплова ізоляція (6 на фіг. 2); до теплової труби в місці її проходження через внутрішній корпус спрямовуючого блока вмонтована муфта (7 на фіг. 2), за допомогою якої теплова труба кріпиться до спрямовуючого блока; до теплової труби в місці її проходження через зовнішній корпус спрямовуючого блока вмонтована муфта з матеріалу з низьким коефіцієнтом теплопровідності (нержавіюча сталь) (5 на фіг. 2), за допомогою якої теплова труба кріпиться до спрямовуючого блока; зовнішні вертикальні частини поверхні теплової труби містять розміщені одна навпроти іншої ділянки з гладкою поверхнею, до яких притискаються гарячі поверхні термоелектричних модулів; термоелектричні модулі (6 на фіг. 3), розміщені на гладких поверхнях теплової труби (3 на фіг. 3) один навпроти іншого, кріпляться до теплової труби 1 UA 80001 U 5 10 15 20 25 30 35 40 45 50 55 60 основами повітряних радіаторів (4 на фіг. 3), які стягуються один з одним за допомогою шпильок з пружинами (5 на фіг. 3); до основи повітряних радіаторів кріпляться короби з вентиляторами (7 на фіг. 3); на зовнішніх (холодних) поверхнях термоелектричних модулів монтуються рідинні теплообмінники (7 на фіг. 4); для забезпечення рідинних теплообмінників проточною охолоджуючою рідиною використовується рідинний насос (6 на фіг. 4) і окремий повітрянорідинний радіатор з вентилятором (5 на фіг. 4); живлення повітряних вентиляторів і рідинних насосів забезпечується від електроенергії, що виробляється термоелектричними модулями. У корисній моделі запропоновано принципово нове рішення для газоперекачувальних агрегатів, яке полягає в тому, що як енергетичну установку в складі ГПА використовують термоелектричний генератор, який складається із ряду первинних блоків, розміщених один над одним; система підведення теплової енергії вихлопних газів до первинного блока термоелектричного генератора містить теплову трубу; теплові труби розміщені попарно на протилежних сторонах спрямовуючого блока; довжина частини теплової труби, що знаходиться в зоні вихлопних газів, рівна половині довжини ребра спрямовуючого блока; теплова труба має прямокутний переріз із співвідношенням між гранями 1/2-1/3; на кінцях теплових труб встановлено затискачі, за допомогою яких кріпляться дві протилежно розміщені теплові труби; теплові труби розміщені під кутом 10-20° по відношенню до горизонту, причому внутрішня частина теплової труби розміщена нижче зовнішньої; на вертикальних поверхнях теплової труби розміщені прямокутні пластини, довжина яких в 1,2-1,5 раз більше вертикальної грані теплової труби, що формують теплоприймальний радіатор; пластини радіатора розміщені вертикально під кутом 100-110° по відношенню до теплової труби; в тепловій трубі міститься проміжок розміщений всередині теплоізоляційного кожуха спрямовуючого блока, причому навколо нього розміщується теплова ізоляція; до теплової труби в місці її проходження через внутрішній корпус спрямовуючого блока вмонтована муфта, за допомогою якої теплова труба кріпиться до спрямовуючого блока; до теплової труби в місці її проходження через зовнішній корпус спрямовуючого блока вмонтована муфта з матеріалу з низьким коефіцієнтом теплопровідності (нержавіюча сталь), за допомогою якої теплова труба кріпиться до спрямовуючого блока; зовнішні вертикальні частини поверхні теплової труби містять розміщені одна навпроти іншої ділянки з гладкою поверхнею, до яких притискаються гарячі поверхні термоелектричних модулів; термоелектричні модулі, розміщені на гладких поверхнях теплової труби один навпроти іншого, кріпляться до теплової труби основами повітряних радіаторів, які стягуються один з одним за допомогою шпильок з пружинами; до основи повітряних радіаторів кріпляться короби з вентиляторами; на зовнішніх (холодних) поверхнях термоелектричних модулів монтуються рідинні теплообмінники; для забезпечення рідинних теплообмінників проточною охолоджуючою рідиною використовується рідинний насос і окремий повітрянорідинний радіатор з вентилятором; живлення повітряних вентиляторів і рідинних насосів забезпечується від електроенергії, що виробляється термоелектричними модулями. Як енергетичну установку в складі ГПА використовують термоелектричний генератор, який складається із ряду первинних блоків, розміщених один над одним; система підведення теплової енергії вихлопних газів до первинного блока термоелектричного генератора містить теплову трубу; теплові труби розміщені попарно на протилежних сторонах спрямовуючого блока; довжина частини теплової труби, що знаходиться в зоні вихлопних газів, рівна половині довжини ребра спрямовуючого блока; теплова труба має прямокутний переріз із співвідношенням між гранями 1/2-1/3; на кінцях теплових труб встановлено затискачі, за допомогою яких кріпляться дві протилежно розміщені теплові труби; теплові труби розміщені під кутом 10-20° по відношенню до горизонту, причому внутрішня частина теплової труби розміщена нижче зовнішньої; на вертикальних поверхнях теплової труби розміщені прямокутні пластини, довжина яких в 1,2-1,5 раз більше вертикальної грані теплової труби, що формують теплоприймальний радіатор; пластини радіатора розміщені вертикально під кутом 100-110° по відношенню до теплової труби; в тепловій трубі міститься проміжок розміщений всередині теплоізоляційного кожуха спрямовуючого блока, причому навколо нього розміщується теплова ізоляція; до теплової труби в місці її проходження через внутрішній корпус спрямовуючого блока вмонтована муфта, за допомогою якої теплова труба кріпиться до спрямовуючого блока; до теплової труби в місці її проходження через зовнішній корпус спрямовуючого блока вмонтована муфта з матеріалу з низьким коефіцієнтом теплопровідності (нержавіюча сталь), за допомогою якої теплова труба кріпиться до спрямовуючого блока; зовнішні вертикальні частини поверхні теплової труби містять розміщені одна навпроти іншої ділянки з гладкою поверхнею, до яких притискаються гарячі поверхні термоелектричних модулів; термоелектричні модулі, розміщені на гладких поверхнях теплової труби один навпроти іншого, кріпляться до теплової труби основами повітряних радіаторів, які стягуються один з одним за допомогою шпильок з 2 UA 80001 U 5 10 15 20 25 30 35 40 45 50 55 пружинами; до основи повітряних радіаторів кріпляться короби з вентиляторами; на зовнішніх (холодних) поверхнях термоелектричних модулів монтуються рідинні теплообмінники; для забезпечення рідинних теплообмінників проточною охолоджуючою рідиною використовується рідинний насос і окремий повітряно-рідинний радіатор з вентилятором; живлення повітряних вентиляторів і рідинних насосів забезпечується від електроенергії, що виробляється термоелектричними модулями. На фіг. 1 представлено схему ГПА [7]: 1 - вихлопна труба, 2 - термоелектричний генератор, 3 - спрямовуючий блок, 4 - газова турбіна. На фіг. 2 представлено схему перерізу короба спрямовуючого блока з розміщеними у ньому первинними блоками термоелектричного генератора: 1 - внутрішня стінка спрямовуючого блока, 2 - зовнішня стінка спрямовуючого блока, 3 - блок первинного блока термоелектричного генератора, 4 - частина теплової труби, розміщена за межами спрямовуючого блока (зона конденсації), 5, 7 - муфти, за допомогою яких відбувається кріплення первинного блока термоелектричного генератора на стінках спрямовуючого блока, 6 - теплова ізоляція, 8 прямокутні пластини, розміщені на вертикальних поверхнях теплової труби, і формують теплоприймальний радіатор, 9 - частина теплової труби, розміщена в спрямовуючого блоці, 10 затискачі, за допомогою яких кріпляться дві протилежно розміщені теплові труби. Запропонована схема працює наступним чином. При включенні газової турбіни 4 на фіг. 1, потік нагрітих вихлопних газів потрапляє у спрямовуючий блок 3 на фіг. 1, у якій розміщено гарячі теплообмінні поверхні теплової труби 8 на фіг. 2, що здійснюють відбір теплової енергії вихлопних газів. Теплова енергія від гарячих теплообмінних поверхонь передається тепловим трубам 9 на фіг. 2, які передають її до блока термоелектричного генератора 3 на фіг. 2, у якому відбувається пряме термоелектричне перетворення теплової енергії вихлопних газів у електричну енергію. У блоці термогенератора знаходиться також система відведення тепла та електричний комутатор, який забезпечує включення ТЕГ у коло живлення ГПА або зовнішньої електромережі. На фіг. 3 представлено схему первинного блока термоелектричного генератора: 1 теплообмінні елементи, що розташовані на гарячій поверхні теплової труби 2, 3 - зона конденсації теплової труби, на якій розташовані термоелектричні модулі 6 та повітряні теплообмінники 4, 5 - шпильки з пружинами, за допомогою яких відбувається кріплення термоелектричних модулів та повітряних теплообмінників на поверхні теплової труби, 7 - корпус термоелектричного генератора з розміщеними на ньому повітряними вентиляторами. Запропонована схема працює наступним чином. Теплова енергія, що потрапляє на термоелектричні модулі 6 через теплову трубу 2 перетворюється у електричну енергію, яка направляється через комутатор на живлення газоперекачувального агрегату або у зовнішню електромережу. Відведення тепла з холодної частини термоелектричних модулів відбувається за допомогою повітряних теплообмінників 4 і електричних вентиляторів, що розміщені на корпусі термоелектричного генератора 7. Живлення електричних вентиляторів відбувається за рахунок електричної енергії, що генерується термоелектричними модулями. На фіг. 4 представлено схему первинного блока термоелектричного генератора: 1 теплообмінні елементи, що розташовані на гарячій поверхні теплової труби 2, 3 - зона конденсації теплової труби, на якій розташовані термоелектричні модулі 8 та рідинні теплообмінники 7, 5 - водоповітряний радіатор, 6 - рідинний насос, 4 - корпус термоелектричного генератора. Запропонована схема працює наступним чином. Теплова енергія, що потрапляє на термоелектричні модулі 8 через теплову трубу 2 перетворюється у електричну енергію, яка направляється через комутатор на живлення газоперекачувального агрегату або у зовнішню електромережу. Відведення тепла з холодної частини термоелектричних модулів відбувається за допомогою рідинних теплообмінників 7, рух рідинного теплоносія в яких відбувається за допомогою рідинного насоса 6, та водоповітряного радіатора з вентилятором 5. Живлення електричних вентиляторів та рідинного насоса відбувається за рахунок електричної енергії, що генерується термоелектричними модулями. Теоретичні оцінки показали, що за допомогою термоелектричного генератора, розміщеного у спрямовуючому блоці ГПА, можна отримати електричну потужність до 100 кВт. Запропонований варіант електрозабезпечення може знайти активне використання в газотранспортній сфері та інших галузях техніки та промисловості, його застосування дозволить значно покращити характеристики різних агрегатів, в котрих використовується спалювання газів або рідинних палив. Список використаної літератури: 3 UA 80001 U 5 10 15 1. Аверьянов А.А., Лебедев Н.М. Газоперекачивающие агрегаты с приводом авиационного типа. - М. "Недра", 1983, стр. 70. 2. Общесоюзные нормы технологического проектирования. Магистральные трубопроводы. Часть 1. Газопроводы. ОНТП 51-1-85. Мингазпром, М., 1985. 3. Патент РФ № 2396450. Энергетическая установка. Попов С.А., Гудзь В.Н., Терѐхин А.Н., Антипов М.А., Сайданов В.О. Заявка: 99127975/06, 30.12.1999, Опубликовано: 27.07.2001. 4. Патент РФ № 2419185. Энергетическая установка. Лаптев А.А., Лаптев Н.Н. Заявка: 2009148426/07, 28.12.2009, Опубликовано: 28.12.2009. 5. Патент РФ № 2419957. Энергетическая установка. Лаптев Н.Н., Левин А.В., Довгаленок В.М. Заявка: 2010123426/07, 09.06.2010, Опубликовано 09.06.2010. 6. Патент РФ № 2256118. Энергетическая установка для компрессорной станции магистрального газопровода. Рудаков Д.Е. Заявка: 2002134912/06, 23.12.2002. Дата публикации заявки: 10.07.2004. 7. Заявка на корисну модель U201210353 від 03.09.2012 р. Енергетична установка для резервного живлення газоперекачувального агрегату. Анатичук Л.І., Прибила А.В. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Енергетична установка для рекуперації відпрацьованого тепла газоперекачувального агрегату, що містить термоелектричний генератор електричної енергії, яка відрізняється тим, що термоелектричний генератор складається із ряду первинних блоків, розміщених один над одним. 2. Енергетична установка за п. 1, яка відрізняється тим, що система підведення теплової енергії вихлопних газів до первинного блока термоелектричного генератора містить теплову трубу. 3. Енергетична установка за п. 2, яка відрізняється тим, що теплові труби розміщені попарно на протилежних сторонах спрямовуючого блока. 4. Енергетична установка за п. 2, яка відрізняється тим, що довжина частини теплової труби, що знаходиться в зоні вихлопних газів, рівна половині довжини ребра спрямовуючого блока. 5. Енергетична установка за п. 2, яка відрізняється тим, що теплова труба має прямокутний переріз із співвідношенням між гранями 1/2-1/3. 6. Енергетична установка за п. 2, яка відрізняється тим, що на кінцях теплових труб встановлено затискачі, за допомогою яких кріпляться дві протилежно розміщені теплові труби. 7. Енергетична установка за п. 2, яка відрізняється тим, що теплові труби розміщені під кутом 10-20° по відношенню до горизонту, причому внутрішня частина теплової труби розміщена нижче зовнішньої. 8. Енергетична установка за п. 2, яка відрізняється тим, що на вертикальних поверхнях теплової труби розміщені прямокутні пластини, довжина яких в 1,2-1,5 раз більше вертикальної грані теплової труби, що формують теплоприймальний радіатор. 9. Енергетична установка за п. 8, яка відрізняється тим, що пластини радіатора розміщені вертикально під кутом 100-110° по відношенню до теплової труби. 10. Енергетична установка за п. 2, яка відрізняється тим, що всередині теплоізоляційного кожуха теплової труби спрямовуючого блока знаходиться проміжок, причому навколо нього розміщується теплова ізоляція. 11. Енергетична установка за п. 2, яка відрізняється тим, що до теплової труби в місці її проходження через внутрішній корпус спрямовуючого блока вмонтована муфта, за допомогою якої теплова труба кріпиться до спрямовуючого блока. 12. Енергетична установка за п. 2, яка відрізняється тим, що до теплової труби в місці її проходження через зовнішній корпус спрямовуючого блока вмонтована муфта з матеріалу з низьким коефіцієнтом теплопровідності (нержавіюча сталь), за допомогою якої теплова труба кріпиться до спрямовуючого блока. 13. Енергетична установка за п. 2, яка відрізняється тим, що зовнішні вертикальні частини поверхні теплової труби містять розміщені одна навпроти іншої ділянки з гладкою поверхнею, до яких притискаються гарячі поверхні термоелектричних модулів. 14. Енергетична установка за п. 13, яка відрізняється тим, що термоелектричні модулі, розміщені на гладких поверхнях теплової труби один навпроти іншого, кріпляться до теплової труби основами повітряних радіаторів, які стягуються один з одним за допомогою шпильок з пружинами. 15. Енергетична установка за п. 14, яка відрізняється тим, що до основи повітряних радіаторів кріпляться короби з вентиляторами. 4 UA 80001 U 5 16. Енергетична установка за п. 13, яка відрізняється тим, що на зовнішніх (холодних) поверхнях термоелектричних модулів монтуються рідинні теплообмінники. 17. Енергетична установка за п. 16, яка відрізняється тим, що для забезпечення рідинних теплообмінників проточною охолоджуючою рідиною використовується рідинний насос і окремий повітряно-рідинний радіатор з вентилятором. 18. Енергетична установка за п. 2, яка відрізняється тим, що живлення повітряних вентиляторів і рідинних насосів забезпечується від електроенергії, що виробляється термоелектричними модулями. 5 UA 80001 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
Назва патенту англійськоюEnergetic installation for recuperation of waste heat of gas compressor unit
Автори англійськоюAnatychuk Lukian Ivanovych, Prybyla Andrii Viktorovych
Назва патенту російськоюЭнергетическая установка для рекуперации отработанного тепла газоперекачивающего агрегата
Автори російськоюАнатичук Лукьян Иванович, Прибила Андрей Викторович
МПК / Мітки
МПК: H01L 35/00
Мітки: відпрацьованого, газоперекачувального, установка, тепла, енергетична, агрегату, рекуперації
