Сонячний генератор тепла і електрики з максимальною густиною розташування сот

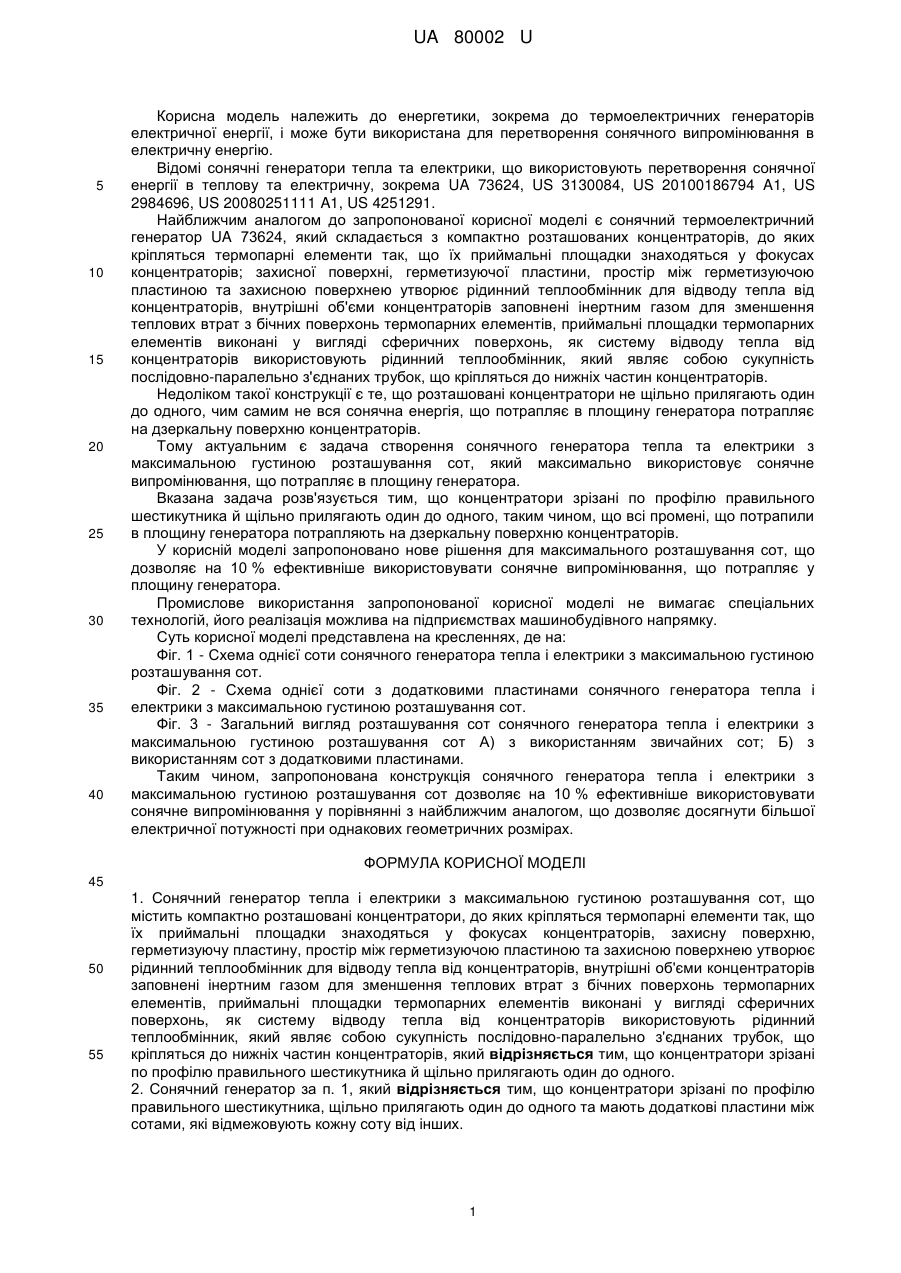

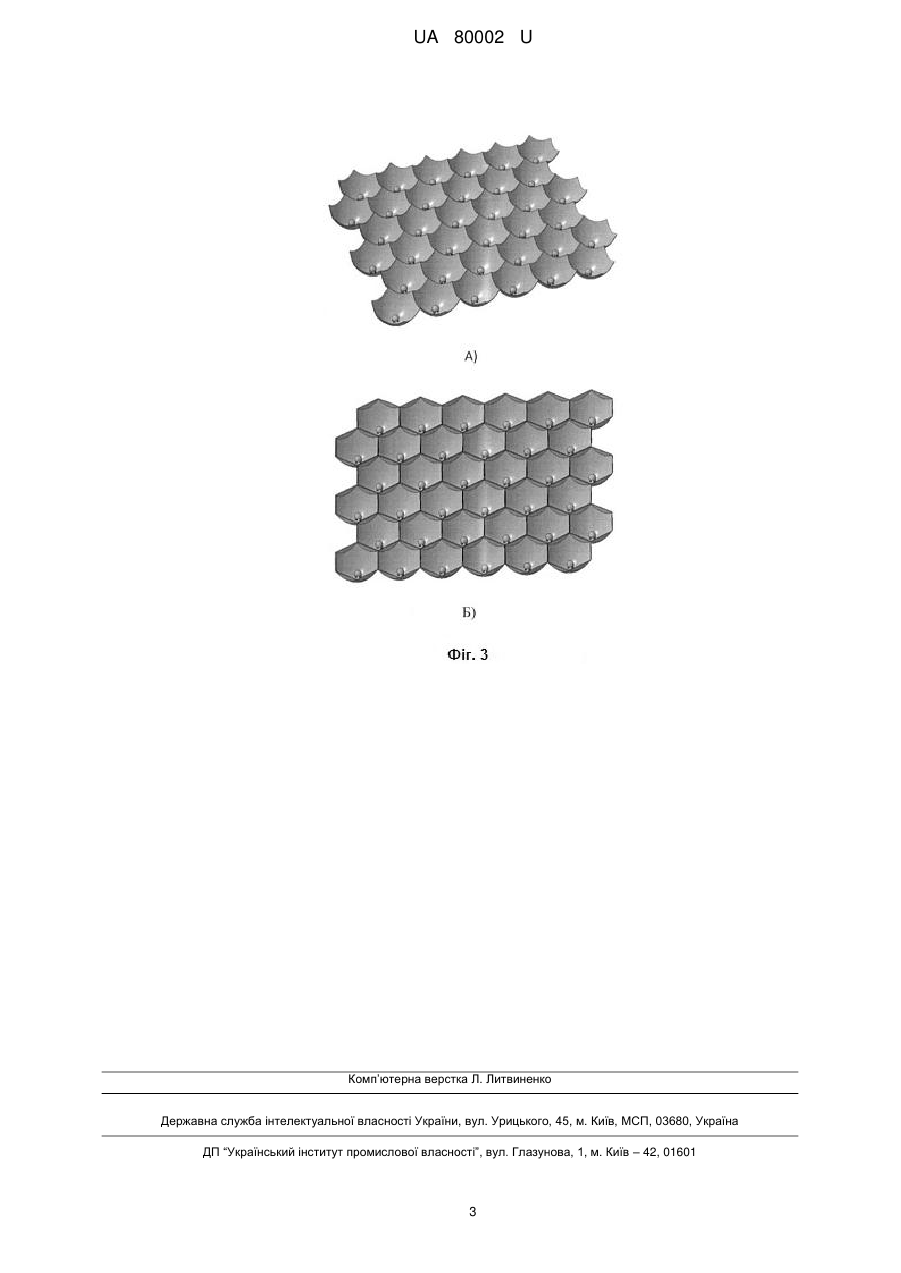

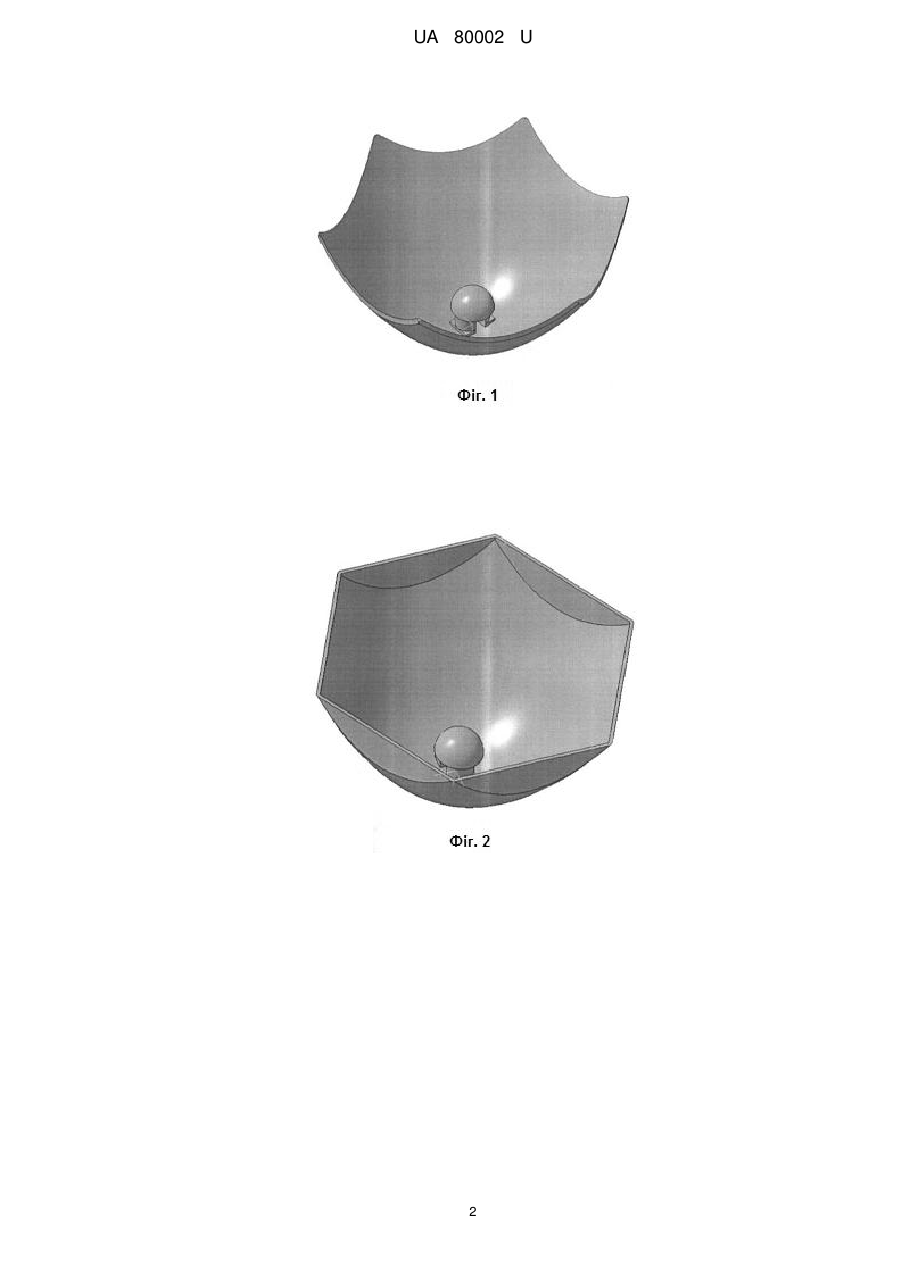

Реферат: Сонячний генератор тепла і електрики з максимальною густиною розташування сот містить компактно розташовані концентратори, до яких кріпляться термопарні елементи так, що їх приймальні площадки знаходяться у фокусах концентраторів, захисну поверхню, герметизуючу пластину. Простір між герметизуючою пластиною та захисною поверхнею утворює рідинний теплообмінник для відводу тепла від концентраторів. Внутрішні об'єми концентраторів заповнені інертним газом для зменшення теплових втрат з бічних поверхонь термопарних елементів. Приймальні площадки термопарних елементів виконані у вигляді сферичних поверхонь. Як систему відводу тепла від концентраторів використовують рідинний теплообмінник, який являє собою сукупність послідовно-паралельно з'єднаних трубок, що кріпляться до нижніх частин концентраторів. Концентратори зрізані по профілю правильного шестикутника й щільно прилягають один до одного. UA 80002 U (54) СОНЯЧНИЙ ГЕНЕРАТОР ТЕПЛА І ЕЛЕКТРИКИ З МАКСИМАЛЬНОЮ ГУСТИНОЮ РОЗТАШУВАННЯ СОТ UA 80002 U UA 80002 U 5 10 15 20 25 30 35 40 Корисна модель належить до енергетики, зокрема до термоелектричних генераторів електричної енергії, і може бути використана для перетворення сонячного випромінювання в електричну енергію. Відомі сонячні генератори тепла та електрики, що використовують перетворення сонячної енергії в теплову та електричну, зокрема UA 73624, US 3130084, US 20100186794 A1, US 2984696, US 20080251111 A1, US 4251291. Найближчим аналогом до запропонованої корисної моделі є сонячний термоелектричний генератор UA 73624, який складається з компактно розташованих концентраторів, до яких кріпляться термопарні елементи так, що їх приймальні площадки знаходяться у фокусах концентраторів; захисної поверхні, герметизуючої пластини, простір між герметизуючою пластиною та захисною поверхнею утворює рідинний теплообмінник для відводу тепла від концентраторів, внутрішні об'єми концентраторів заповнені інертним газом для зменшення теплових втрат з бічних поверхонь термопарних елементів, приймальні площадки термопарних елементів виконані у вигляді сферичних поверхонь, як систему відводу тепла від концентраторів використовують рідинний теплообмінник, який являє собою сукупність послідовно-паралельно з'єднаних трубок, що кріпляться до нижніх частин концентраторів. Недоліком такої конструкції є те, що розташовані концентратори не щільно прилягають один до одного, чим самим не вся сонячна енергія, що потрапляє в площину генератора потрапляє на дзеркальну поверхню концентраторів. Тому актуальним є задача створення сонячного генератора тепла та електрики з максимальною густиною розташування сот, який максимально використовує сонячне випромінювання, що потрапляє в площину генератора. Вказана задача розв'язується тим, що концентратори зрізані по профілю правильного шестикутника й щільно прилягають один до одного, таким чином, що всі промені, що потрапили в площину генератора потрапляють на дзеркальну поверхню концентраторів. У корисній моделі запропоновано нове рішення для максимального розташування сот, що дозволяє на 10 % ефективніше використовувати сонячне випромінювання, що потрапляє у площину генератора. Промислове використання запропонованої корисної моделі не вимагає спеціальних технологій, його реалізація можлива на підприємствах машинобудівного напрямку. Суть корисної моделі представлена на кресленнях, де на: Фіг. 1 - Схема однієї соти сонячного генератора тепла і електрики з максимальною густиною розташування сот. Фіг. 2 - Схема однієї соти з додатковими пластинами сонячного генератора тепла і електрики з максимальною густиною розташування сот. Фіг. 3 - Загальний вигляд розташування сот сонячного генератора тепла і електрики з максимальною густиною розташування сот А) з використанням звичайних сот; Б) з використанням сот з додатковими пластинами. Таким чином, запропонована конструкція сонячного генератора тепла і електрики з максимальною густиною розташування сот дозволяє на 10 % ефективніше використовувати сонячне випромінювання у порівнянні з найближчим аналогом, що дозволяє досягнути більшої електричної потужності при однакових геометричних розмірах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Сонячний генератор тепла і електрики з максимальною густиною розташування сот, що містить компактно розташовані концентратори, до яких кріпляться термопарні елементи так, що їх приймальні площадки знаходяться у фокусах концентраторів, захисну поверхню, герметизуючу пластину, простір між герметизуючою пластиною та захисною поверхнею утворює рідинний теплообмінник для відводу тепла від концентраторів, внутрішні об'єми концентраторів заповнені інертним газом для зменшення теплових втрат з бічних поверхонь термопарних елементів, приймальні площадки термопарних елементів виконані у вигляді сферичних поверхонь, як систему відводу тепла від концентраторів використовують рідинний теплообмінник, який являє собою сукупність послідовно-паралельно з'єднаних трубок, що кріпляться до нижніх частин концентраторів, який відрізняється тим, що концентратори зрізані по профілю правильного шестикутника й щільно прилягають один до одного. 2. Сонячний генератор за п. 1, який відрізняється тим, що концентратори зрізані по профілю правильного шестикутника, щільно прилягають один до одного та мають додаткові пластини між сотами, які відмежовують кожну соту від інших. 1 UA 80002 U 2 UA 80002 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
