Пристрій для розміщення рослин

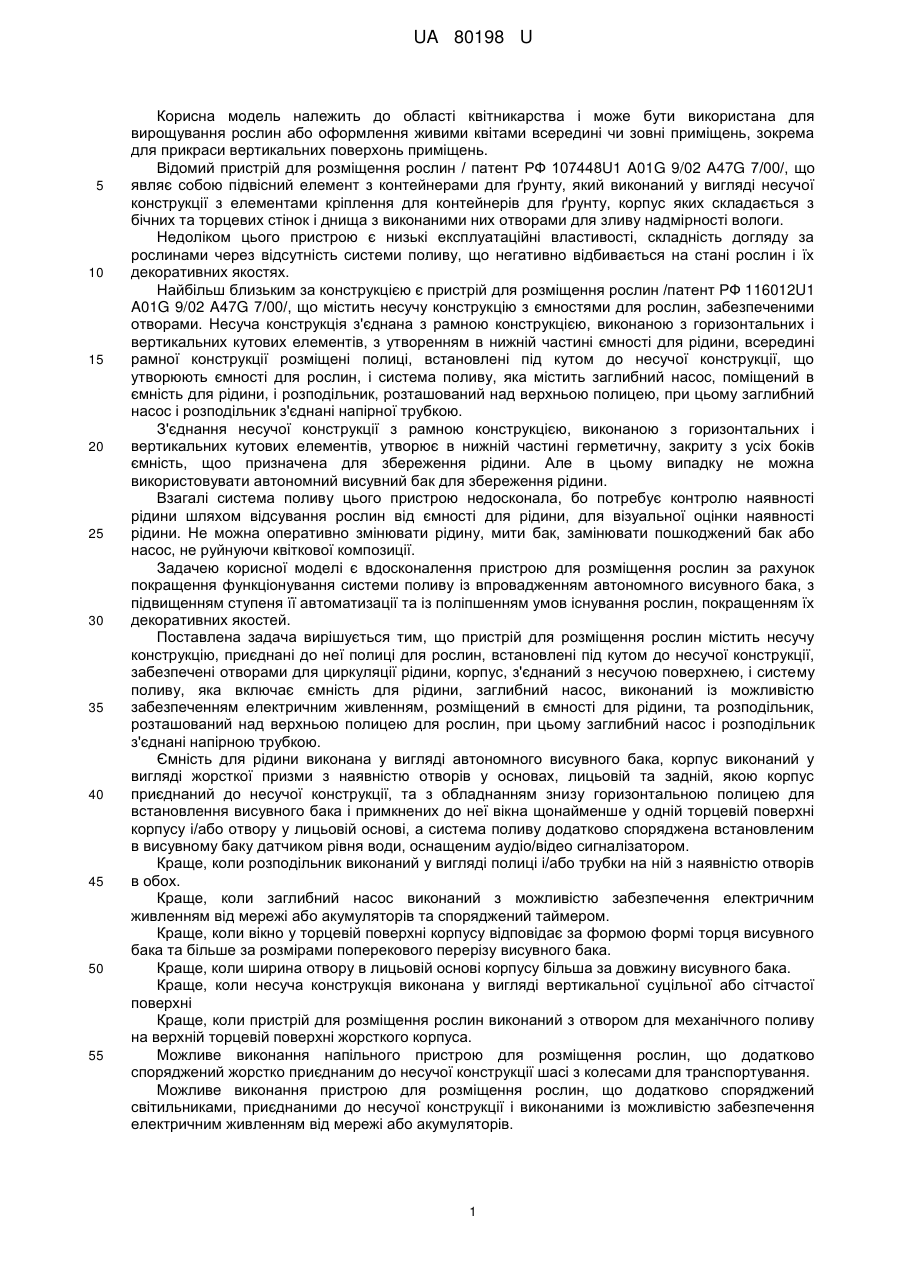

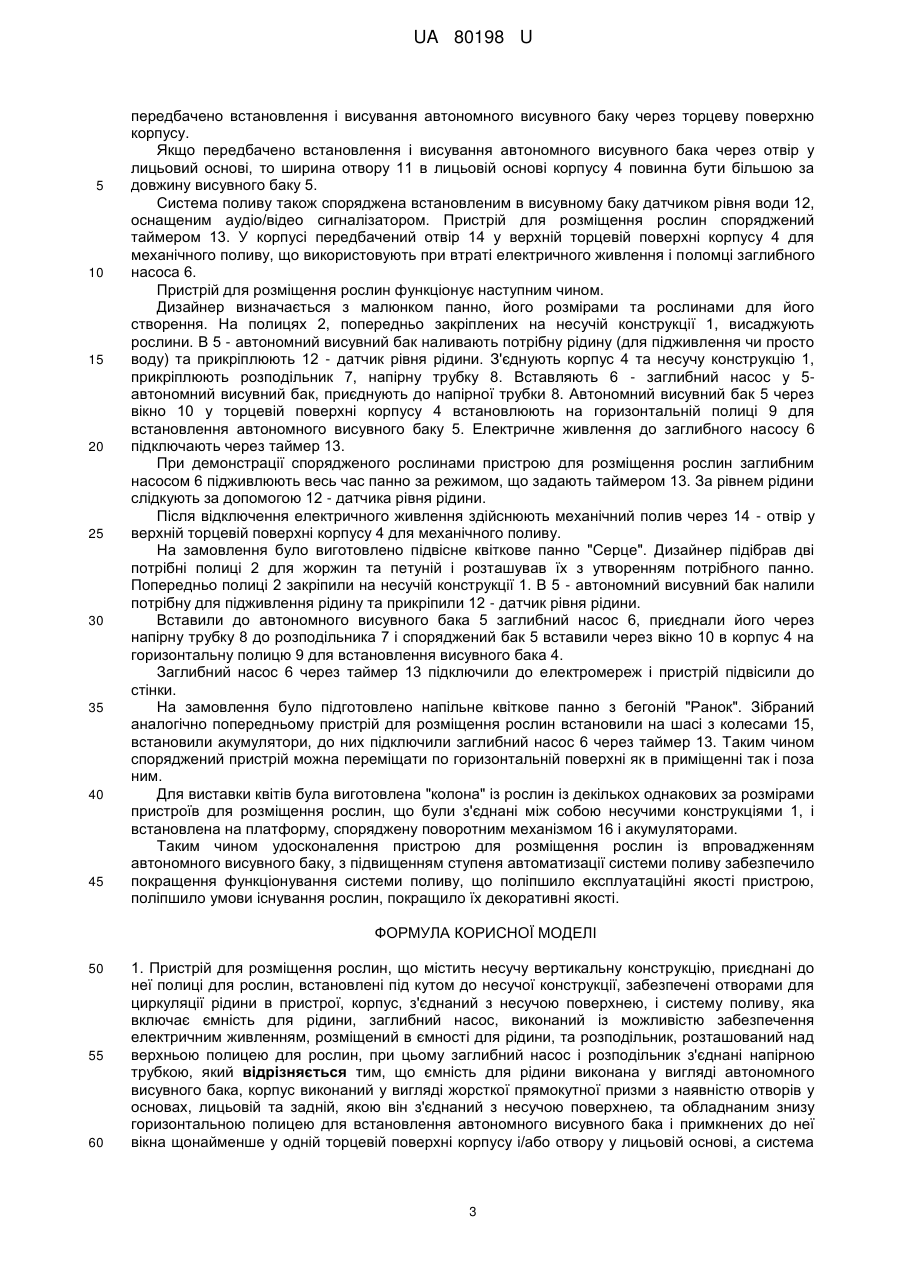

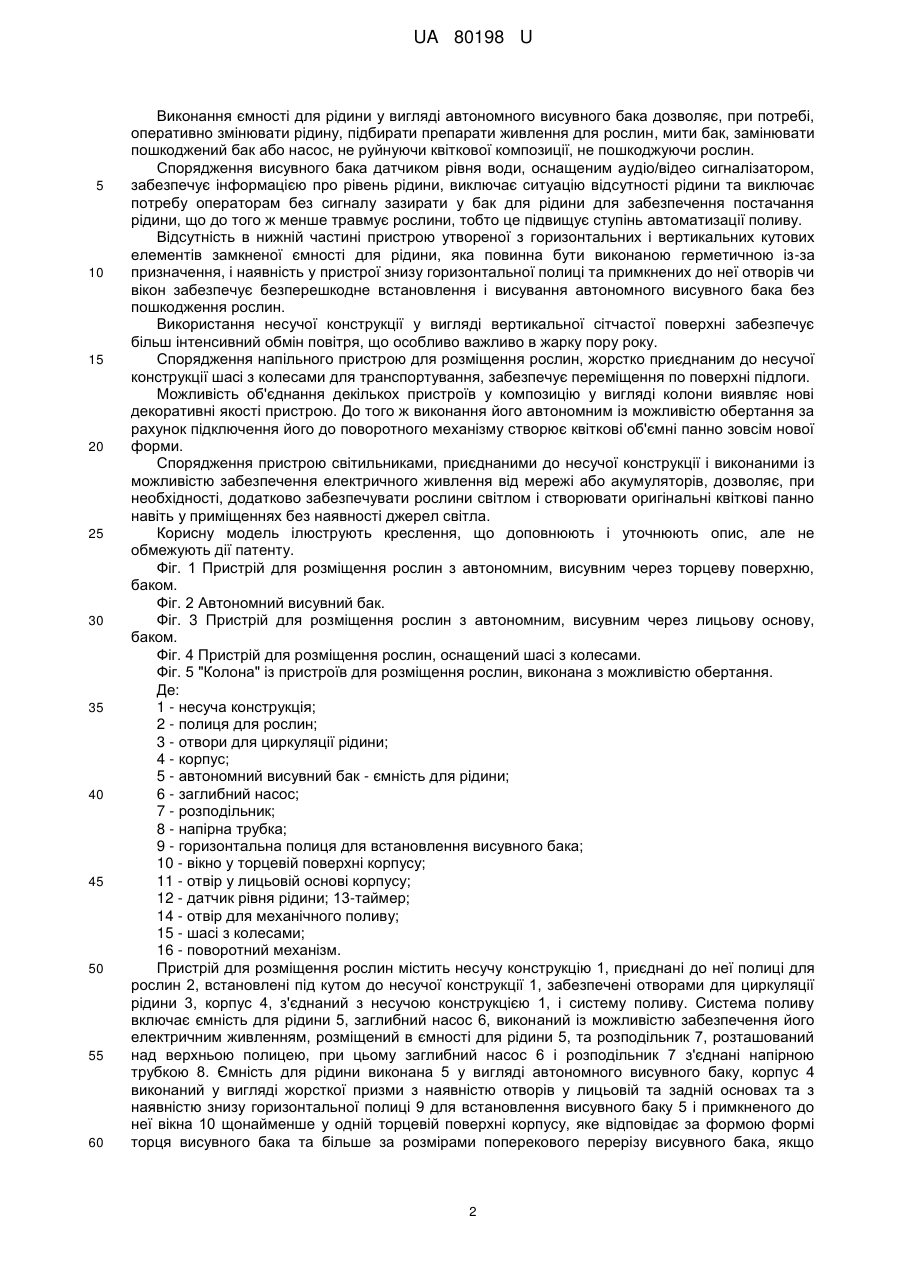

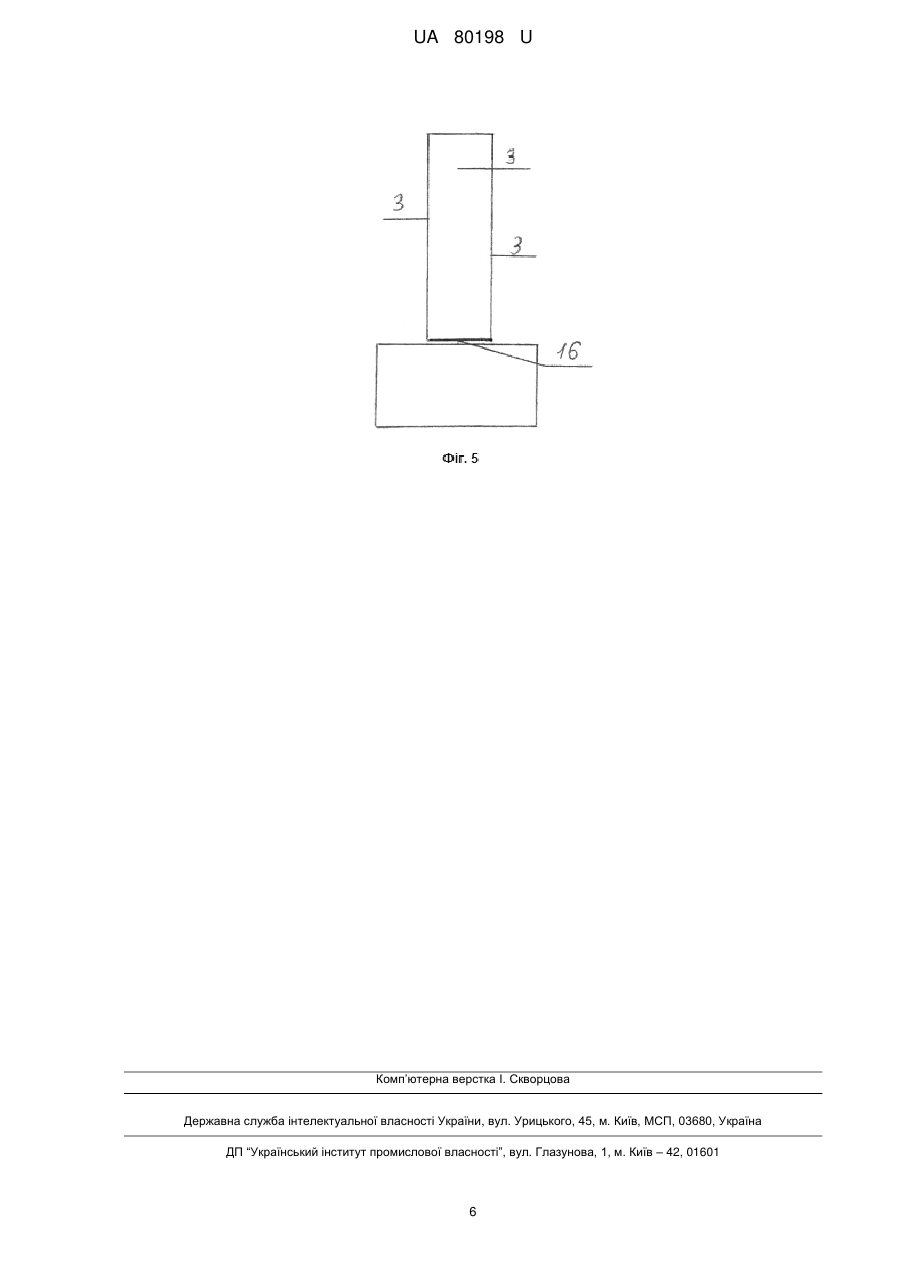

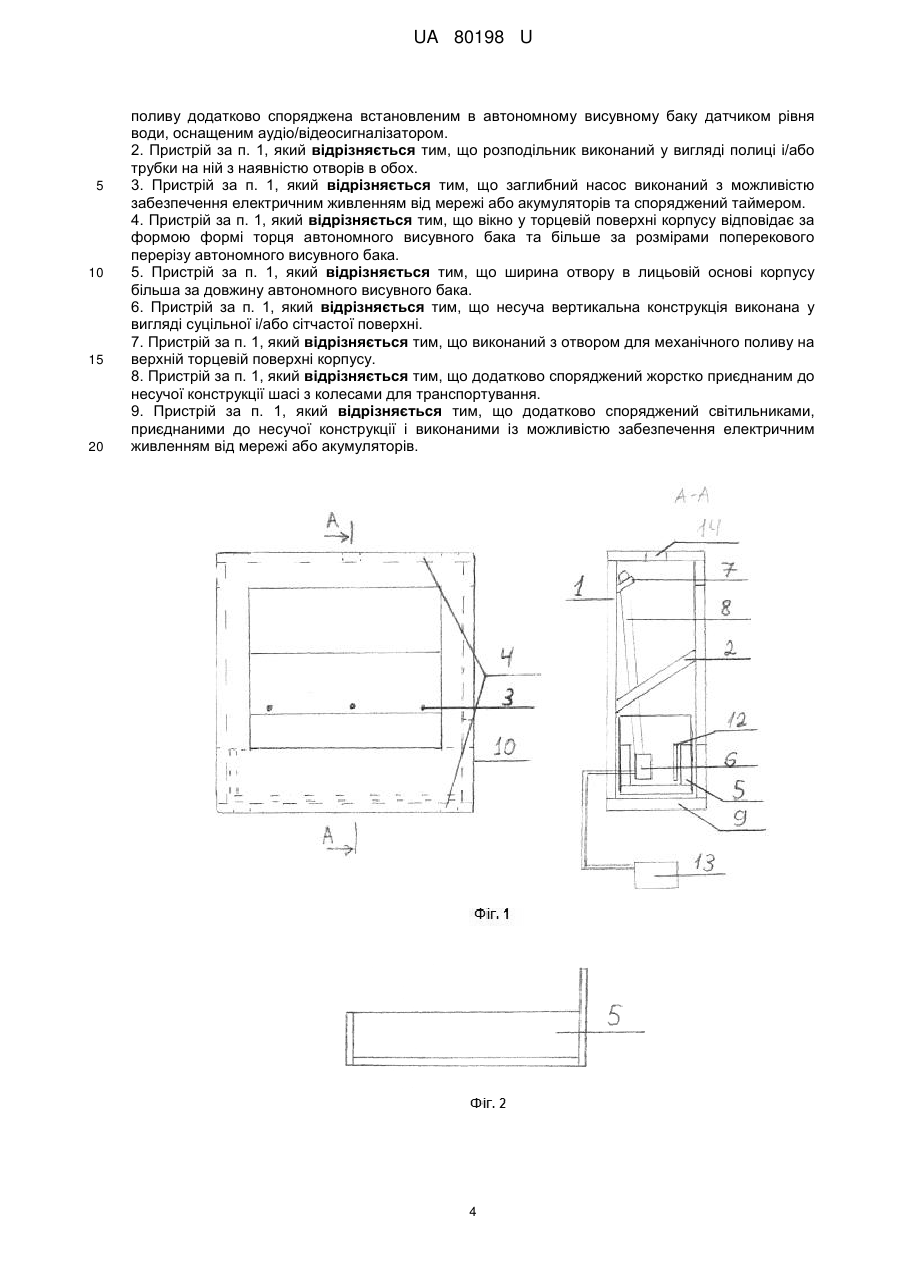

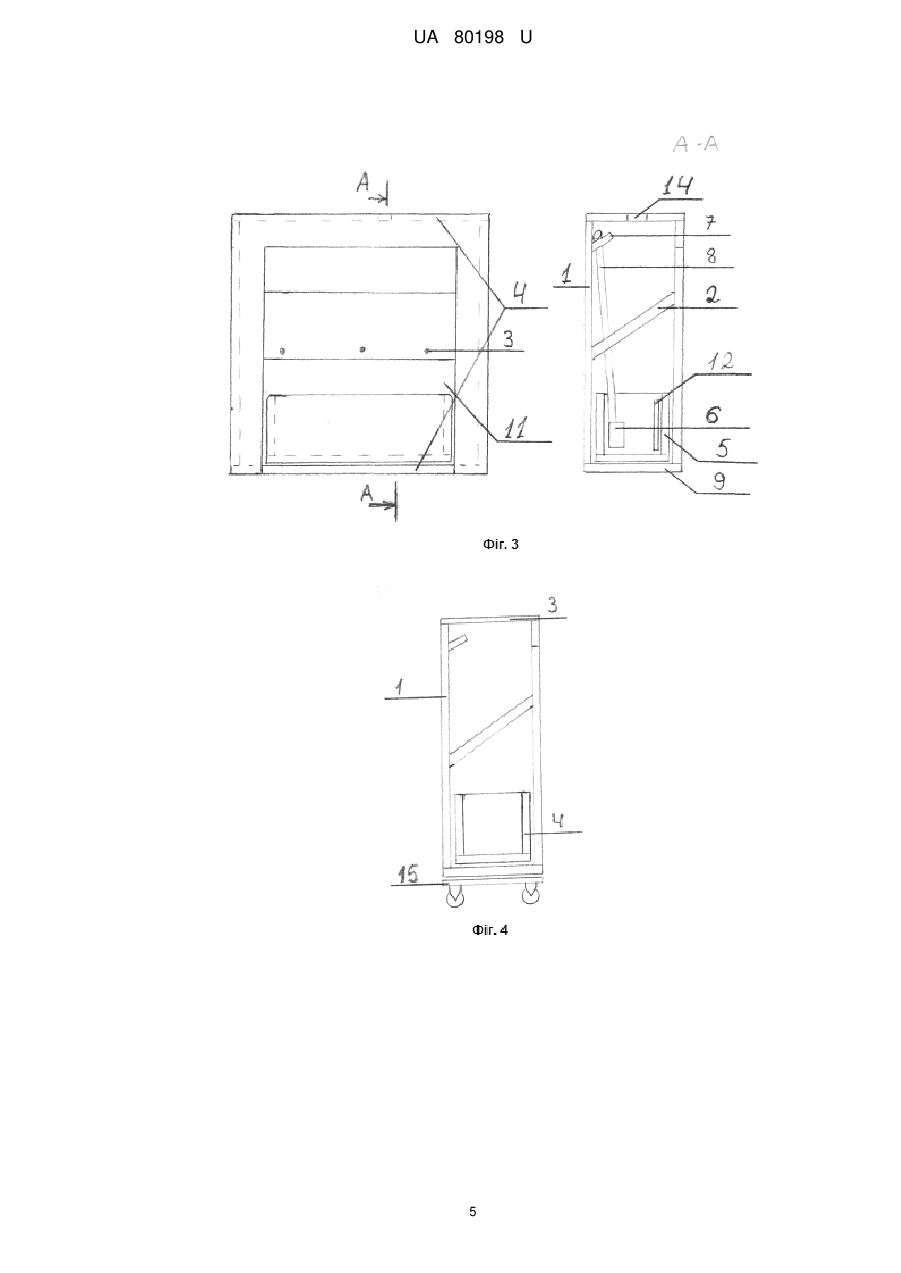

Реферат: UA 80198 U UA 80198 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області квітникарства і може бути використана для вирощування рослин або оформлення живими квітами всередині чи зовні приміщень, зокрема для прикраси вертикальних поверхонь приміщень. Відомий пристрій для розміщення рослин / патент РФ 107448U1 A01G 9/02 A47G 7/00/, що являє собою підвісний елемент з контейнерами для ґрунту, який виконаний у вигляді несучої конструкції з елементами кріплення для контейнерів для ґрунту, корпус яких складається з бічних та торцевих стінок і днища з виконаними них отворами для зливу надмірності вологи. Недоліком цього пристрою є низькі експлуатаційні властивості, складність догляду за рослинами через відсутність системи поливу, що негативно відбивається на стані рослин і їх декоративних якостях. Найбільш близьким за конструкцією є пристрій для розміщення рослин /патент РФ 116012U1 A01G 9/02 A47G 7/00/, що містить несучу конструкцію з ємностями для рослин, забезпеченими отворами. Несуча конструкція з'єднана з рамною конструкцією, виконаною з горизонтальних і вертикальних кутових елементів, з утворенням в нижній частині ємності для рідини, всередині рамної конструкції розміщені полиці, встановлені під кутом до несучої конструкції, що утворюють ємності для рослин, і система поливу, яка містить заглибний насос, поміщений в ємність для рідини, і розподільник, розташований над верхньою полицею, при цьому заглибний насос і розподільник з'єднані напірної трубкою. З'єднання несучої конструкції з рамною конструкцією, виконаною з горизонтальних і вертикальних кутових елементів, утворює в нижній частині герметичну, закриту з усіх боків ємність, щоо призначена для збереження рідини. Але в цьому випадку не можна використовувати автономний висувний бак для збереження рідини. Взагалі система поливу цього пристрою недосконала, бо потребує контролю наявності рідини шляхом відсування рослин від ємності для рідини, для візуальної оцінки наявності рідини. Не можна оперативно змінювати рідину, мити бак, замінювати пошкоджений бак або насос, не руйнуючи квіткової композиції. Задачею корисної моделі є вдосконалення пристрою для розміщення рослин за рахунок покращення функціонування системи поливу із впровадженням автономного висувного бака, з підвищенням ступеня її автоматизації та із поліпшенням умов існування рослин, покращенням їх декоративних якостей. Поставлена задача вирішується тим, що пристрій для розміщення рослин містить несучу конструкцію, приєднані до неї полиці для рослин, встановлені під кутом до несучої конструкції, забезпечені отворами для циркуляції рідини, корпус, з'єднаний з несучою поверхнею, і систему поливу, яка включає ємність для рідини, заглибний насос, виконаний із можливістю забезпеченням електричним живленням, розміщений в ємності для рідини, та розподільник, розташований над верхньою полицею для рослин, при цьому заглибний насос і розподільник з'єднані напірною трубкою. Ємність для рідини виконана у вигляді автономного висувного бака, корпус виконаний у вигляді жорсткої призми з наявністю отворів у основах, лицьовій та задній, якою корпус приєднаний до несучої конструкції, та з обладнанням знизу горизонтальною полицею для встановлення висувного бака і примкнених до неї вікна щонайменше у одній торцевій поверхні корпусу і/або отвору у лицьовій основі, а система поливу додатково споряджена встановленим в висувному баку датчиком рівня води, оснащеним аудіо/відео сигналізатором. Краще, коли розподільник виконаний у вигляді полиці і/або трубки на ній з наявністю отворів в обох. Краще, коли заглибний насос виконаний з можливістю забезпечення електричним живленням від мережі або акумуляторів та споряджений таймером. Краще, коли вікно у торцевій поверхні корпусу відповідає за формою формі торця висувного бака та більше за розмірами поперекового перерізу висувного бака. Краще, коли ширина отвору в лицьовій основі корпусу більша за довжину висувного бака. Краще, коли несуча конструкція виконана у вигляді вертикальної суцільної або сітчастої поверхні Краще, коли пристрій для розміщення рослин виконаний з отвором для механічного поливу на верхній торцевій поверхні жорсткого корпуса. Можливе виконання напільного пристрою для розміщення рослин, що додатково споряджений жорстко приєднаним до несучої конструкції шасі з колесами для транспортування. Можливе виконання пристрою для розміщення рослин, що додатково споряджений світильниками, приєднаними до несучої конструкції і виконаними із можливістю забезпечення електричним живленням від мережі або акумуляторів. 1 UA 80198 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання ємності для рідини у вигляді автономного висувного бака дозволяє, при потребі, оперативно змінювати рідину, підбирати препарати живлення для рослин, мити бак, замінювати пошкоджений бак або насос, не руйнуючи квіткової композиції, не пошкоджуючи рослин. Спорядження висувного бака датчиком рівня води, оснащеним аудіо/відео сигналізатором, забезпечує інформацією про рівень рідини, виключає ситуацію відсутності рідини та виключає потребу операторам без сигналу зазирати у бак для рідини для забезпечення постачання рідини, що до того ж менше травмує рослини, тобто це підвищує ступінь автоматизації поливу. Відсутність в нижній частині пристрою утвореної з горизонтальних і вертикальних кутових елементів замкненої ємності для рідини, яка повинна бути виконаною герметичною із-за призначення, і наявність у пристрої знизу горизонтальної полиці та примкнених до неї отворів чи вікон забезпечує безперешкодне встановлення і висування автономного висувного бака без пошкодження рослин. Використання несучої конструкції у вигляді вертикальної сітчастої поверхні забезпечує більш інтенсивний обмін повітря, що особливо важливо в жарку пору року. Спорядження напільного пристрою для розміщення рослин, жорстко приєднаним до несучої конструкції шасі з колесами для транспортування, забезпечує переміщення по поверхні підлоги. Можливість об'єднання декількох пристроїв у композицію у вигляді колони виявляє нові декоративні якості пристрою. До того ж виконання його автономним із можливістю обертання за рахунок підключення його до поворотного механізму створює квіткові об'ємні панно зовсім нової форми. Спорядження пристрою світильниками, приєднаними до несучої конструкції і виконаними із можливістю забезпечення електричного живлення від мережі або акумуляторів, дозволяє, при необхідності, додатково забезпечувати рослини світлом і створювати оригінальні квіткові панно навіть у приміщеннях без наявності джерел світла. Корисну модель ілюструють креслення, що доповнюють і уточнюють опис, але не обмежують дії патенту. Фіг. 1 Пристрій для розміщення рослин з автономним, висувним через торцеву поверхню, баком. Фіг. 2 Автономний висувний бак. Фіг. 3 Пристрій для розміщення рослин з автономним, висувним через лицьову основу, баком. Фіг. 4 Пристрій для розміщення рослин, оснащений шасі з колесами. Фіг. 5 "Колона" із пристроїв для розміщення рослин, виконана з можливістю обертання. Де: 1 - несуча конструкція; 2 - полиця для рослин; 3 - отвори для циркуляції рідини; 4 - корпус; 5 - автономний висувний бак - ємність для рідини; 6 - заглибний насос; 7 - розподільник; 8 - напірна трубка; 9 - горизонтальна полиця для встановлення висувного бака; 10 - вікно у торцевій поверхні корпусу; 11 - отвір у лицьовій основі корпусу; 12 - датчик рівня рідини; 13-таймер; 14 - отвір для механічного поливу; 15 - шасі з колесами; 16 - поворотний механізм. Пристрій для розміщення рослин містить несучу конструкцію 1, приєднані до неї полиці для рослин 2, встановлені під кутом до несучої конструкції 1, забезпечені отворами для циркуляції рідини 3, корпус 4, з'єднаний з несучою конструкцією 1, і систему поливу. Система поливу включає ємність для рідини 5, заглибний насос 6, виконаний із можливістю забезпечення його електричним живленням, розміщений в ємності для рідини 5, та розподільник 7, розташований над верхньою полицею, при цьому заглибний насос 6 і розподільник 7 з'єднані напірною трубкою 8. Ємність для рідини виконана 5 у вигляді автономного висувного баку, корпус 4 виконаний у вигляді жорсткої призми з наявністю отворів у лицьовій та задній основах та з наявністю знизу горизонтальної полиці 9 для встановлення висувного баку 5 і примкненого до неї вікна 10 щонайменше у одній торцевій поверхні корпусу, яке відповідає за формою формі торця висувного бака та більше за розмірами поперекового перерізу висувного бака, якщо 2 UA 80198 U 5 10 15 20 25 30 35 40 45 передбачено встановлення і висування автономного висувного баку через торцеву поверхню корпусу. Якщо передбачено встановлення і висування автономного висувного бака через отвір у лицьовий основі, то ширина отвору 11 в лицьовій основі корпусу 4 повинна бути більшою за довжину висувного баку 5. Система поливу також споряджена встановленим в висувному баку датчиком рівня води 12, оснащеним аудіо/відео сигналізатором. Пристрій для розміщення рослин споряджений таймером 13. У корпусі передбачений отвір 14 у верхній торцевій поверхні корпусу 4 для механічного поливу, що використовують при втраті електричного живлення і поломці заглибного насоса 6. Пристрій для розміщення рослин функціонує наступним чином. Дизайнер визначається з малюнком панно, його розмірами та рослинами для його створення. На полицях 2, попередньо закріплених на несучій конструкції 1, висаджують рослини. В 5 - автономний висувний бак наливають потрібну рідину (для підживлення чи просто воду) та прикріплюють 12 - датчик рівня рідини. З'єднують корпус 4 та несучу конструкцію 1, прикріплюють розподільник 7, напірну трубку 8. Вставляють 6 - заглибний насос у 5автономний висувний бак, приєднують до напірної трубки 8. Автономний висувний бак 5 через вікно 10 у торцевій поверхні корпусу 4 встановлюють на горизонтальній полиці 9 для встановлення автономного висувного баку 5. Електричне живлення до заглибного насосу 6 підключають через таймер 13. При демонстрації спорядженого рослинами пристрою для розміщення рослин заглибним насосом 6 підживлюють весь час панно за режимом, що задають таймером 13. За рівнем рідини слідкують за допомогою 12 - датчика рівня рідини. Після відключення електричного живлення здійснюють механічний полив через 14 - отвір у верхній торцевій поверхні корпусу 4 для механічного поливу. На замовлення було виготовлено підвісне квіткове панно "Серце". Дизайнер підібрав дві потрібні полиці 2 для жоржин та петуній і розташував їх з утворенням потрібного панно. Попередньо полиці 2 закріпили на несучій конструкції 1. В 5 - автономний висувний бак налили потрібну для підживлення рідину та прикріпили 12 - датчик рівня рідини. Вставили до автономного висувного бака 5 заглибний насос 6, приєднали його через напірну трубку 8 до розподільника 7 і споряджений бак 5 вставили через вікно 10 в корпус 4 на горизонтальну полицю 9 для встановлення висувного бака 4. Заглибний насос 6 через таймер 13 підключили до електромереж і пристрій підвісили до стінки. На замовлення було підготовлено напільне квіткове панно з бегоній "Ранок". Зібраний аналогічно попередньому пристрій для розміщення рослин встановили на шасі з колесами 15, встановили акумулятори, до них підключили заглибний насос 6 через таймер 13. Таким чином споряджений пристрій можна переміщати по горизонтальній поверхні як в приміщенні так і поза ним. Для виставки квітів була виготовлена "колона" із рослин із декількох однакових за розмірами пристроїв для розміщення рослин, що були з'єднані між собою несучими конструкціями 1, і встановлена на платформу, споряджену поворотним механізмом 16 і акумуляторами. Таким чином удосконалення пристрою для розміщення рослин із впровадженням автономного висувного баку, з підвищенням ступеня автоматизації системи поливу забезпечило покращення функціонування системи поливу, що поліпшило експлуатаційні якості пристрою, поліпшило умови існування рослин, покращило їх декоративні якості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій для розміщення рослин, що містить несучу вертикальну конструкцію, приєднані до неї полиці для рослин, встановлені під кутом до несучої конструкції, забезпечені отворами для циркуляції рідини в пристрої, корпус, з'єднаний з несучою поверхнею, і систему поливу, яка включає ємність для рідини, заглибний насос, виконаний із можливістю забезпечення електричним живленням, розміщений в ємності для рідини, та розподільник, розташований над верхньою полицею для рослин, при цьому заглибний насос і розподільник з'єднані напірною трубкою, який відрізняється тим, що ємність для рідини виконана у вигляді автономного висувного бака, корпус виконаний у вигляді жорсткої прямокутної призми з наявністю отворів у основах, лицьовій та задній, якою він з'єднаний з несучою поверхнею, та обладнаним знизу горизонтальною полицею для встановлення автономного висувного бака і примкнених до неї вікна щонайменше у одній торцевій поверхні корпусу і/або отвору у лицьовій основі, а система 3 UA 80198 U 5 10 15 20 поливу додатково споряджена встановленим в автономному висувному баку датчиком рівня води, оснащеним аудіо/відеосигналізатором. 2. Пристрій за п. 1, який відрізняється тим, що розподільник виконаний у вигляді полиці і/або трубки на ній з наявністю отворів в обох. 3. Пристрій за п. 1, який відрізняється тим, що заглибний насос виконаний з можливістю забезпечення електричним живленням від мережі або акумуляторів та споряджений таймером. 4. Пристрій за п. 1, який відрізняється тим, що вікно у торцевій поверхні корпусу відповідає за формою формі торця автономного висувного бака та більше за розмірами поперекового перерізу автономного висувного бака. 5. Пристрій за п. 1, який відрізняється тим, що ширина отвору в лицьовій основі корпусу більша за довжину автономного висувного бака. 6. Пристрій за п. 1, який відрізняється тим, що несуча вертикальна конструкція виконана у вигляді суцільної і/або сітчастої поверхні. 7. Пристрій за п. 1, який відрізняється тим, що виконаний з отвором для механічного поливу на верхній торцевій поверхні корпусу. 8. Пристрій за п. 1, який відрізняється тим, що додатково споряджений жорстко приєднаним до несучої конструкції шасі з колесами для транспортування. 9. Пристрій за п. 1, який відрізняється тим, що додатково споряджений світильниками, приєднаними до несучої конструкції і виконаними із можливістю забезпечення електричним живленням від мережі або акумуляторів. 4 UA 80198 U 5 UA 80198 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
