Пристрій для визначення фрикційних властивостей нитки

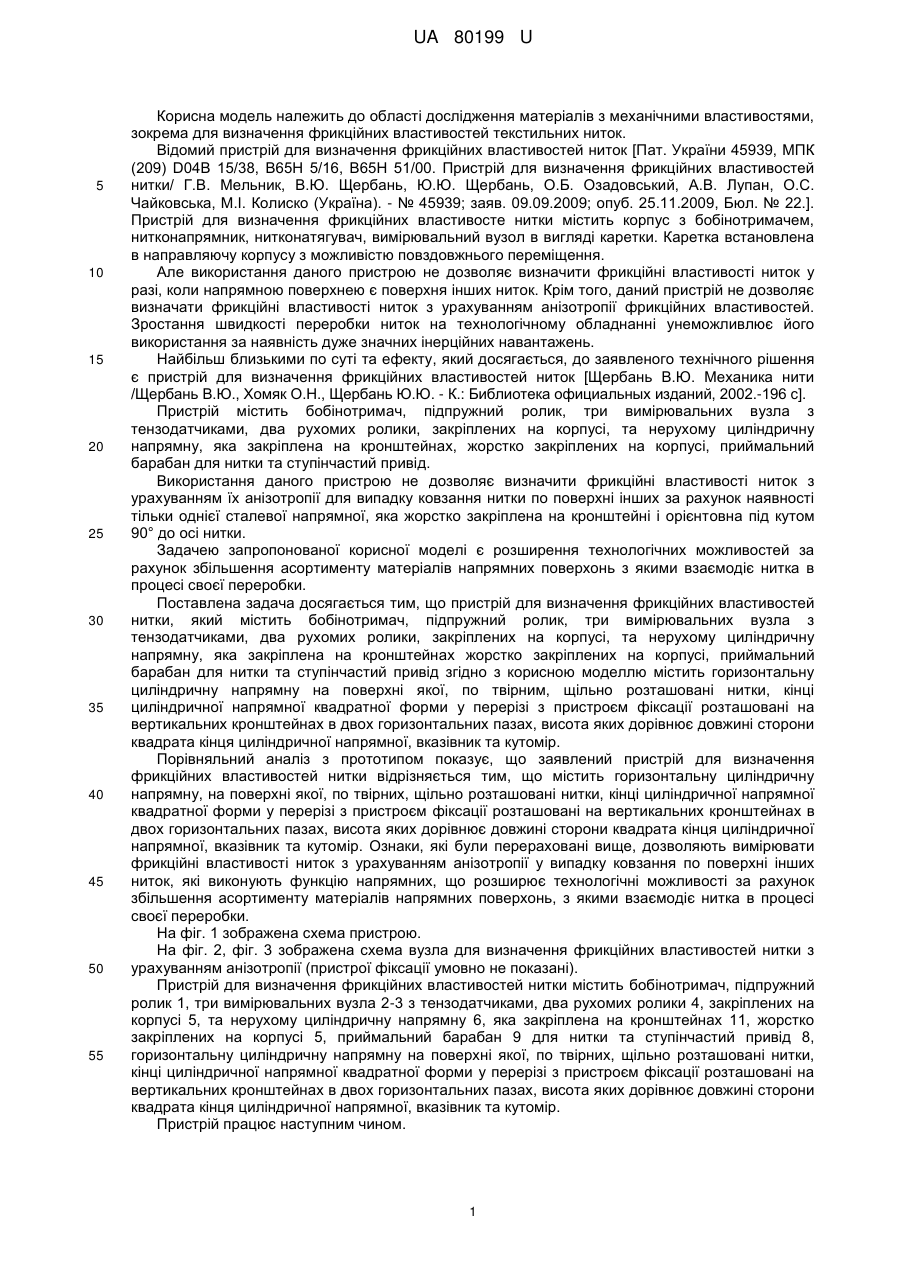

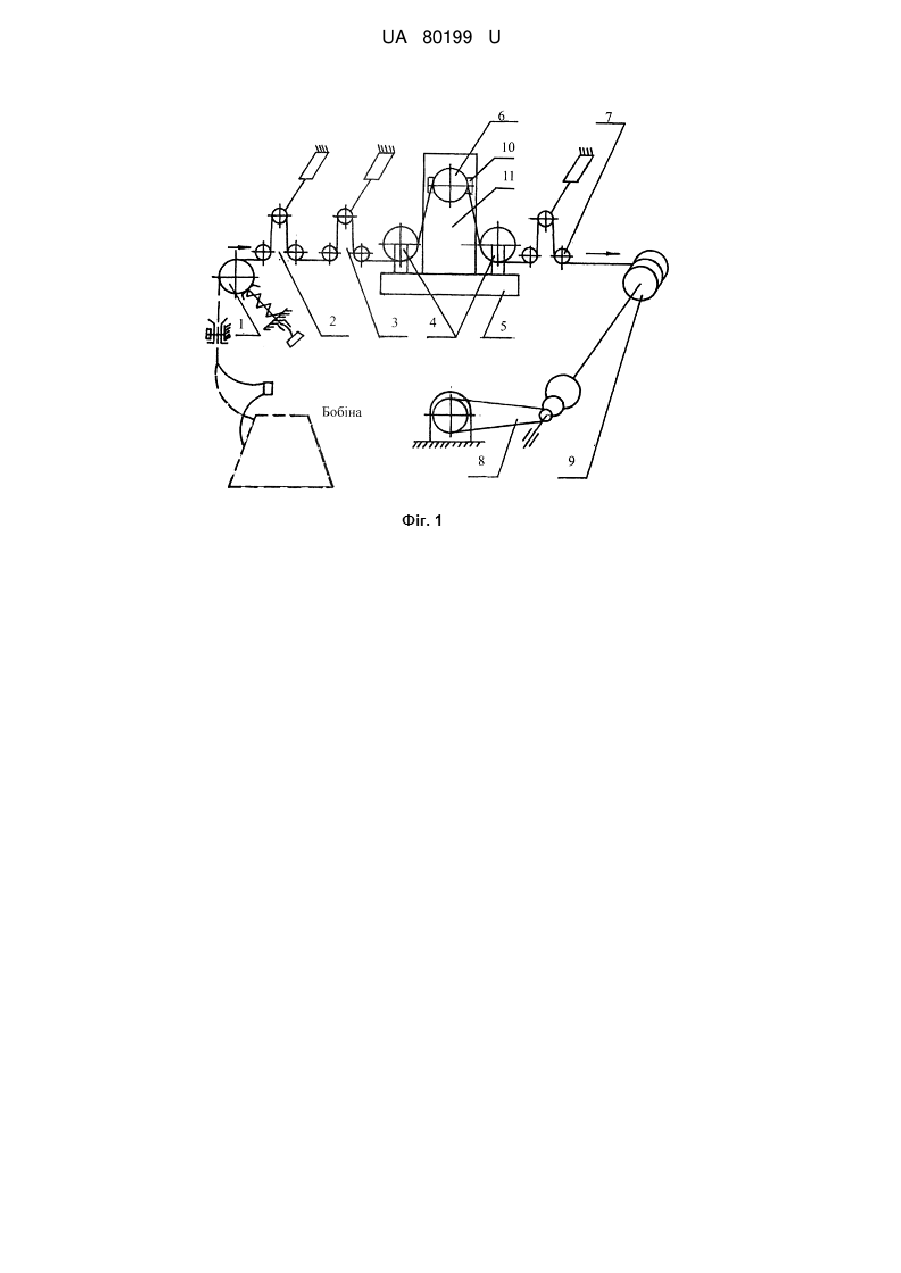

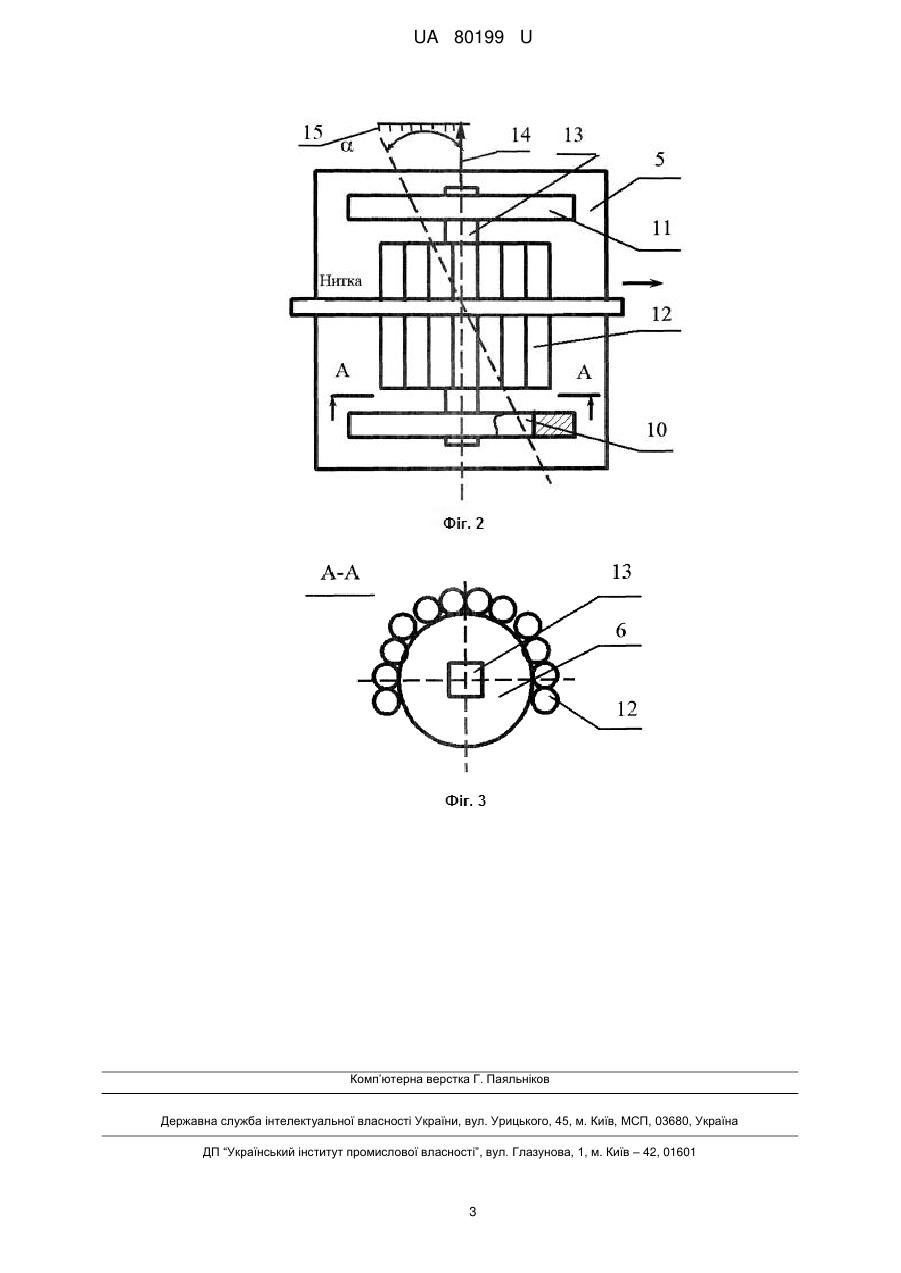

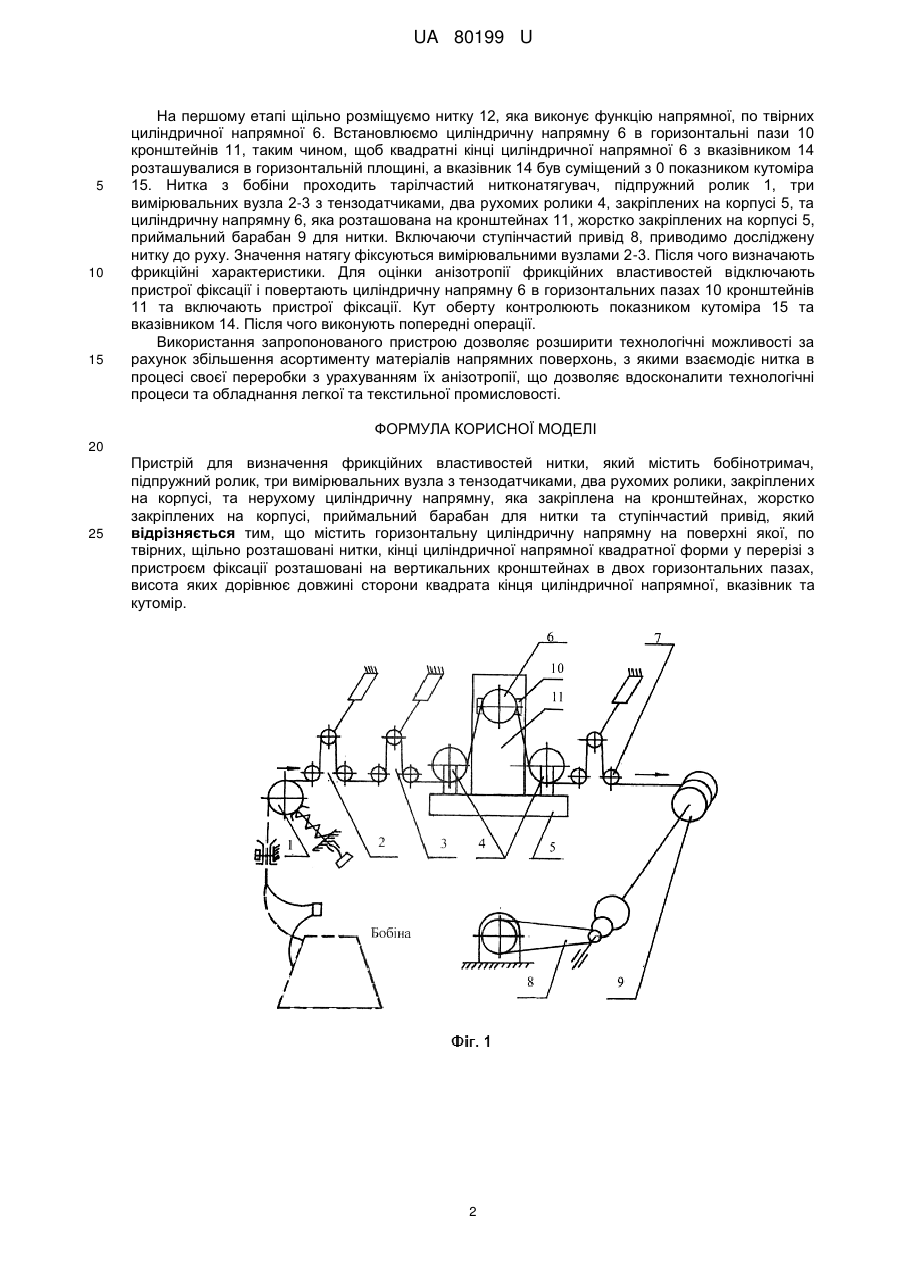

Реферат: Пристрій для визначення фрикційних властивостей нитки, який містить бобінотримач, підпружний ролик, три вимірювальних вузла з тензодатчиками, два рухомих ролики, закріплених на корпусі, та нерухому циліндричну напрямну, яка закріплена на кронштейнах, жорстко закріплених на корпусі, приймальний барабан для нитки та ступінчастий привід, причому містить горизонтальну циліндричну напрямну на поверхні якої, по твірних, щільно розташовані нитки, кінці циліндричної напрямної квадратної форми у перерізі з пристроєм фіксації розташовані на вертикальних кронштейнах в двох горизонтальних пазах, висота яких дорівнює довжині сторони квадрата кінця циліндричної напрямної, вказівник та кутомір. UA 80199 U (12) UA 80199 U UA 80199 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області дослідження матеріалів з механічними властивостями, зокрема для визначення фрикційних властивостей текстильних ниток. Відомий пристрій для визначення фрикційних властивостей ниток [Пат. України 45939, МПК (209) D04B 15/38, В65Н 5/16, В65Н 51/00. Пристрій для визначення фрикційних властивостей нитки/ Г.В. Мельник, В.Ю. Щербань, Ю.Ю. Щербань, О.Б. Озадовський, А.В. Лупан, О.С. Чайковська, М.І. Колиско (Україна). - № 45939; заяв. 09.09.2009; опуб. 25.11.2009, Бюл. № 22.]. Пристрій для визначення фрикційних властивосте нитки містить корпус з бобінотримачем, нитконапрямник, нитконатягувач, вимірювальний вузол в вигляді каретки. Каретка встановлена в направляючу корпусу з можливістю повздовжнього переміщення. Але використання даного пристрою не дозволяє визначити фрикційні властивості ниток у разі, коли напрямною поверхнею є поверхня інших ниток. Крім того, даний пристрій не дозволяє визначати фрикційні властивості ниток з урахуванням анізотропії фрикційних властивостей. Зростання швидкості переробки ниток на технологічному обладнанні унеможливлює його використання за наявність дуже значних інерційних навантажень. Найбільш близькими по суті та ефекту, який досягається, до заявленого технічного рішення є пристрій для визначення фрикційних властивостей ниток [Щербань В.Ю. Механика нити /Щербань В.Ю., Хомяк О.Н., Щербань Ю.Ю. - К.: Библиотека официальных изданий, 2002.-196 с]. Пристрій містить бобінотримач, підпружний ролик, три вимірювальних вузла з тензодатчиками, два рухомих ролики, закріплених на корпусі, та нерухому циліндричну напрямну, яка закріплена на кронштейнах, жорстко закріплених на корпусі, приймальний барабан для нитки та ступінчастий привід. Використання даного пристрою не дозволяє визначити фрикційні властивості ниток з урахуванням їх анізотропії для випадку ковзання нитки по поверхні інших за рахунок наявності тільки однієї сталевої напрямної, яка жорстко закріплена на кронштейні і орієнтовна під кутом 90° до осі нитки. Задачею запропонованої корисної моделі є розширення технологічних можливостей за рахунок збільшення асортименту матеріалів напрямних поверхонь з якими взаємодіє нитка в процесі своєї переробки. Поставлена задача досягається тим, що пристрій для визначення фрикційних властивостей нитки, який містить бобінотримач, підпружний ролик, три вимірювальних вузла з тензодатчиками, два рухомих ролики, закріплених на корпусі, та нерухому циліндричну напрямну, яка закріплена на кронштейнах жорстко закріплених на корпусі, приймальний барабан для нитки та ступінчастий привід згідно з корисною моделлю містить горизонтальну циліндричну напрямну на поверхні якої, по твірним, щільно розташовані нитки, кінці циліндричної напрямної квадратної форми у перерізі з пристроєм фіксації розташовані на вертикальних кронштейнах в двох горизонтальних пазах, висота яких дорівнює довжині сторони квадрата кінця циліндричної напрямної, вказівник та кутомір. Порівняльний аналіз з прототипом показує, що заявлений пристрій для визначення фрикційних властивостей нитки відрізняється тим, що містить горизонтальну циліндричну напрямну, на поверхні якої, по твірних, щільно розташовані нитки, кінці циліндричної напрямної квадратної форми у перерізі з пристроєм фіксації розташовані на вертикальних кронштейнах в двох горизонтальних пазах, висота яких дорівнює довжині сторони квадрата кінця циліндричної напрямної, вказівник та кутомір. Ознаки, які були перераховані вище, дозволяють вимірювати фрикційні властивості ниток з урахуванням анізотропії у випадку ковзання по поверхні інших ниток, які виконують функцію напрямних, що розширює технологічні можливості за рахунок збільшення асортименту матеріалів напрямних поверхонь, з якими взаємодіє нитка в процесі своєї переробки. На фіг. 1 зображена схема пристрою. На фіг. 2, фіг. 3 зображена схема вузла для визначення фрикційних властивостей нитки з урахуванням анізотропії (пристрої фіксації умовно не показані). Пристрій для визначення фрикційних властивостей нитки містить бобінотримач, підпружний ролик 1, три вимірювальних вузла 2-3 з тензодатчиками, два рухомих ролики 4, закріплених на корпусі 5, та нерухому циліндричну напрямну 6, яка закріплена на кронштейнах 11, жорстко закріплених на корпусі 5, приймальний барабан 9 для нитки та ступінчастий привід 8, горизонтальну циліндричну напрямну на поверхні якої, по твірних, щільно розташовані нитки, кінці циліндричної напрямної квадратної форми у перерізі з пристроєм фіксації розташовані на вертикальних кронштейнах в двох горизонтальних пазах, висота яких дорівнює довжині сторони квадрата кінця циліндричної напрямної, вказівник та кутомір. Пристрій працює наступним чином. 1 UA 80199 U 5 10 15 На першому етапі щільно розміщуємо нитку 12, яка виконує функцію напрямної, по твірних циліндричної напрямної 6. Встановлюємо циліндричну напрямну 6 в горизонтальні пази 10 кронштейнів 11, таким чином, щоб квадратні кінці циліндричної напрямної 6 з вказівником 14 розташувалися в горизонтальній площині, а вказівник 14 був суміщений з 0 показником кутоміра 15. Нитка з бобіни проходить тарілчастий нитконатягувач, підпружний ролик 1, три вимірювальних вузла 2-3 з тензодатчиками, два рухомих ролики 4, закріплених на корпусі 5, та циліндричну напрямну 6, яка розташована на кронштейнах 11, жорстко закріплених на корпусі 5, приймальний барабан 9 для нитки. Включаючи ступінчастий привід 8, приводимо досліджену нитку до руху. Значення натягу фіксуються вимірювальними вузлами 2-3. Після чого визначають фрикційні характеристики. Для оцінки анізотропії фрикційних властивостей відключають пристрої фіксації і повертають циліндричну напрямну 6 в горизонтальних пазах 10 кронштейнів 11 та включають пристрої фіксації. Кут оберту контролюють показником кутоміра 15 та вказівником 14. Після чого виконують попередні операції. Використання запропонованого пристрою дозволяє розширити технологічні можливості за рахунок збільшення асортименту матеріалів напрямних поверхонь, з якими взаємодіє нитка в процесі своєї переробки з урахуванням їх анізотропії, що дозволяє вдосконалити технологічні процеси та обладнання легкої та текстильної промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для визначення фрикційних властивостей нитки, який містить бобінотримач, підпружний ролик, три вимірювальних вузла з тензодатчиками, два рухомих ролики, закріплених на корпусі, та нерухому циліндричну напрямну, яка закріплена на кронштейнах, жорстко закріплених на корпусі, приймальний барабан для нитки та ступінчастий привід, який відрізняється тим, що містить горизонтальну циліндричну напрямну на поверхні якої, по твірних, щільно розташовані нитки, кінці циліндричної напрямної квадратної форми у перерізі з пристроєм фіксації розташовані на вертикальних кронштейнах в двох горизонтальних пазах, висота яких дорівнює довжині сторони квадрата кінця циліндричної напрямної, вказівник та кутомір. 2 UA 80199 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
