Спосіб вибору мережного вузла шлюзу для мобільної станції, система мобільного зв’язку, абонентський регістр та сервісний мережний вузол.

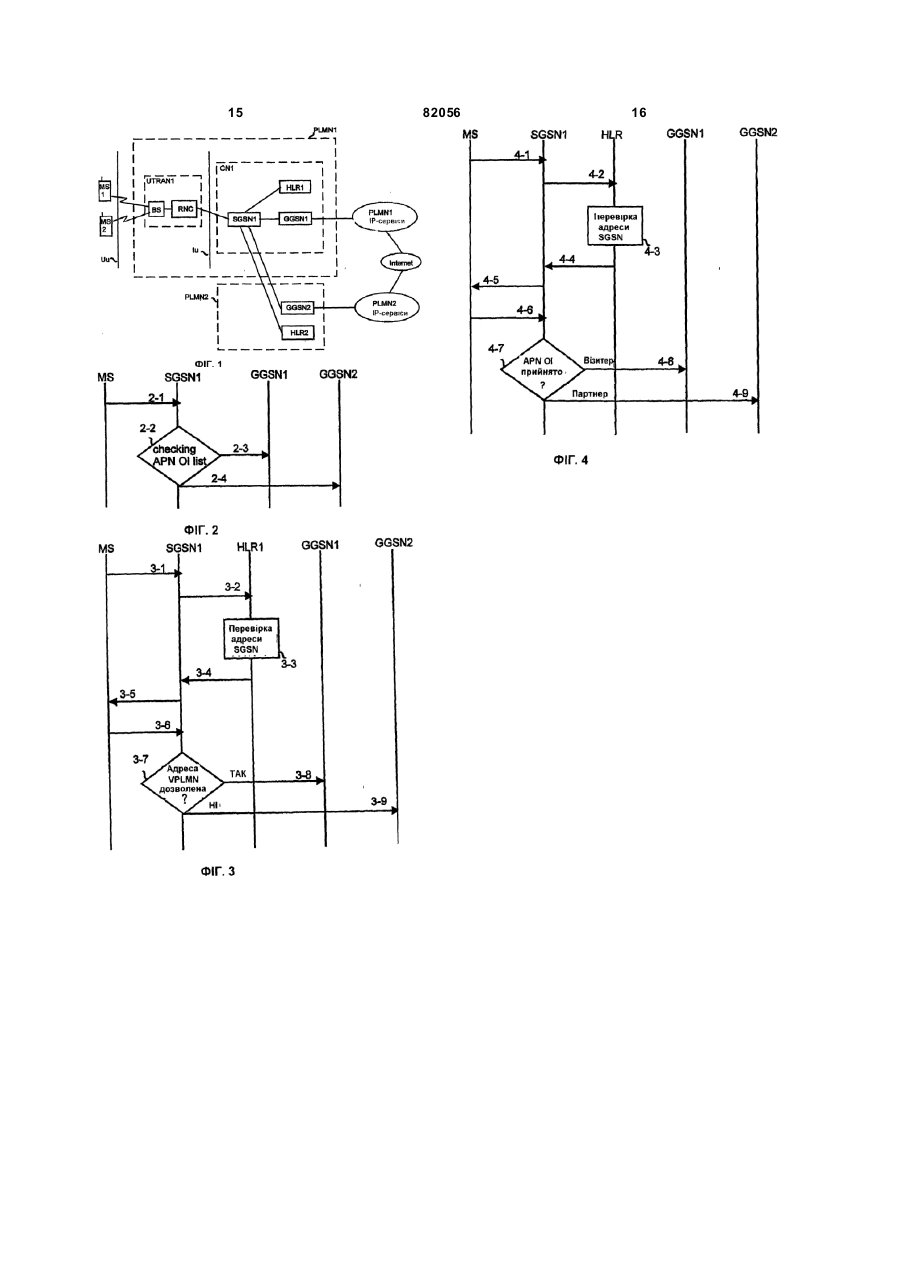

1. Спосіб вибору мережного вузла шлюз у для мобільної станції (MS1, MS2), що обслуговується сервісним мережним вузлом (SGSN1), у системі, в якій щонайменше два оператори мережі можуть спільно користуватись мережею радіозв'язку (UTRAN1) і сервісним мережним вузлом (SGSN1) і яка містить щонайменше два мережні вузли шлюзу (GGSN1, GGSN2), який відрізняється тим, що здійснюють обслуговування партнерської інформації про заздалегідь визначені партнерські мережі (PLMN1, PLMN2), причому партнерська інформація вказує, що згадані оператори мережі спільно користуються сервісним мережним вузлом (SGSN1), і вибирають мережний вузол шлюзу (GGSN1, GGSN2) для мобільної станції на основі партнерської інформації. 2. Спосіб за п. 1, який відрізняється тим, що партнерська інформація містить пряме або непряме вказування мережі, в якій знаходиться мобільна станція (MS1, MS2), і первісної мережі для мобільної станції (MS1, MS2). 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що при виборі мережного вузла: - перевіряють на основі партнерської інформації, чи знаходиться мобільна станція (MS) у первісній мережі, у заздалегідь визначеній партнерській мережі або у мережі за їх межами, - вибирають мережний вузол шлюз у (GGSN1) первісної мережі, якщо мобільна станція (MS) знаходиться у її первісній мережі, - вибирають мережний вузол шлюз у (GGSN2) первісної мережі, якщо мобільна станція (MS) знаходиться у заздалегідь визначеній партнерській мережі її первісної мережі, або 2 UA 1 СИСТЕМА (19) ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 82056 4 6. Система за п. 5, яка відрізняється тим, що інформація містить дані щонайменше однієї партнерська інформація обслуговується у мережі, що належить оператору первісної мережі. сервісному мережному вузлі (SGSN1) для 14. Система за п. 9, яка відрізняється тим, що визначення мереж, що спільно користуються абонентський регістр (HLR1, HLR2) сервісним мережним вузлом (SGSN1). конфігурований для порівняння коду MNC/MCC 7. Система за п. 6, яка відрізняється тим, що мобільної станції з APN-ідентифікаторами сервісний мережний вузол (SGSN1) операторів, збереженими для кожного мережного конфігурований для порівняння коду MNC/MCC оператора, що спільно користується мережею, у мобільної станції (MS) у взаємозв'язку з взаємозв'язку з оновленням даних про активізацією контексту мобільної станції, APNмісцеположення мобільної станції (MS) і для ідентифікаторами оператора, збереженими для інформування сервісного мережного вузла кожного мережного оператора, що спільно (SGSN1) про результат порівняння. користується вузлом SGSN1, причому зазначений 15. Абонентський регістр (HLR1, HLR2) для код MNC/MCC вказує у явній формі первісну обслуговування абонентської інформації у системі, мережу мобільної станції, а APN-ідентифікатор яка містить: оператора вказує у неявній формі партнерську - щонайменше одну мобільну станцію, інформацію. - щонайменше дві мережі, з якими може 8. Система за будь-яким з пп. 5, 6 або 7, яка з'єднуватись мобільна станція, коли знаходиться у відрізняє ться тим, що сервісний мережний вузол зоні мережі, причому одна з мереж є первісною (SGSN1) конфігурований також для з'єднання мережею мобільної станції, і мережі містять мобільної станції (MS), що знаходиться у мобільній щонайменше один мережний вузол шлюзу для мережі, яка є заздалегідь визначеною взаємодії між мобільними мережами з комутацією партнерською мережею її первісної мережі, з пакетів і зовнішніми мережами передачі даних, і мережним вузлом шлюзу GGSN2 первісної - щонайменше один сервісний мережений вузол мережі. для обслуговування мобільної станції, коли вона 9. Система за п. 5, яка відрізняється тим, що знаходиться у зоні сервісного мереженого вузла, партнерська інформація обслуговується в який відрізняється тим, що містить: абонентському регістрі (HLR1, HLR2). першу підпрограму для обслуговування 10. Система за п. 9, яка відрізняється тим, що партнерської інформації про мережі, які є абонентський регістр (HLR) конфігурований для заздалегідь визначеними партнерськими перевірки партнерської інформації у взаємозв'язку мережами даної мережі, причому партнерська з оновленням даних про місцеположення мережа і первісна мережа спільно користуються мобільної станції (MS), встановлення для прапору щонайменше одним сервісним мережним вузлом, "адреса мережі відвідування PLMN дозволена" - другу підпрограму для перевірки партнерської значення "ні", якщо мобільна станція (MS) інформації мобільної станції і знаходиться у заздалегідь визначеній партнерській -третю підпрограму для вказування на основі мережі первісної мережі, і для вказування прапору партнерської інформації мережного вузла шлюзу, сервісному мережному вузлу (SGSN1). з яким має з'єднуватись мобільна станція, 11. Система за будь-яким з пп. 5, 9 або 10, яка сервісному мережному вузлу, що обслуговує дану відрізняє ться тим, що сервісний мережний вузол мобільну станцію. (SGSN1) конфігурований також для з'єднання 16. Сервісний мережний вузол (SGSN1) для мобільної станції (MS), що знаходиться у транслювання пакетних даних у системі, яка заздалегідь визначеній партнерській мережі її містить: первісної мережі, з мережним вузлом шлюзу - щонайменше одну мобільну станцію, (GGSN2) її первісної мережі. - абонентський регістр для обслуговування 12. Система за п. 5 або 9, яка відрізняється тим, абонентської інформації для мобільної станції і що абонентський регістр (HLR) конфігурований - щонайменше дві мережі, з якими може для перевірки партнерської інформації у з'єднуватись мобільна станція, коли знаходиться у взаємозв'язку з оновленням даних про зоні мережі, причому одна з мереж є первісною місцеположення мобільної станції (MS), мережею мобільної станції і мережі містять встановлення для прапору "адреса мережі щонайменше один мережений вузол шлюзу для відвідування PLMN дозволена" значення "так", взаємодії між мобільними мережами з комутацією якщо мобільна станція (MS) знаходиться у мережі, пакетів і зовнішніми мережами передачі даних, яка є заздалегідь визначеною партнерською який відрізняється тим, що містить: мережею для однієї з мереж, що належать - першу підпрограму для перевірки партнерської оператору її первісної мережі, і для вказування інформації про мережі, які є заздалегідь прапору сервісному мережному вузлу (SGSN1). визначеними партнерськими мережами для даної 13. Система за будь-яким з пп. 5, 9 або 12, яка мережі, причому партнерська мережа і первісна відрізняє ться тим, що сервісний мережний вузол мережа спільно користуються щонайменше одним (SGSN1) конфігурований також для з'єднання сервісним мереженим вузлом, мобільної станції (MS), що знаходиться у - другу підпрограму для вибору мережного вузла заздалегідь визначеній партнерській мережі її шлюзу на основі партнерської інформації. первісної мережі, з мережним вузлом шлюзу 17. Мережний вузол за п. 16, який відрізняється (GGSN1) мережі, що відвідується, на основі тим, що додатково містить третю підпрограму для партнерської інформації, причому партнерська обслуговування партнерської інформації. 5 82056 18. Мережний вузол за п. 16 або п. 17, який вузлом відрізняє ться тим, що є сервісним мережним Винахід стосується сегментів з комутацією пакетів мобільних мереж, зокрема, спільного використання сервісного вузла підтримки спільних послуг пакетного радіозв'язку (вузла SGSN) у мережі радіозв'язку, якою спільно користуються різні оператори мережі. Спільні послуги пакетного радіозв'язку (GPRS) були створені для переборення обмежень стандарту GSM (Глобальна система Мобільного зв'язку) і для забезпечення можливості використання застосувань з комутацією пакетів у мобільній мережі. Мережі GPRS також використовуються для мобільних мереж третього покоління. Оператори мобільних систем третього покоління зацікавлені у використанні мереж спільного користування таким чином, щоб два або більше операторів використовували спільну мережу радіозв'язку і спільний вузол SGSN. Це дозволило б, наприклад, знизити витрати на створення і підтримання мереж і, крім того, мережі спільного користування можна було б використовува ти у різних випадках. Наприклад, два або більше операторів можуть прийняти рішення спільно нести витрати за користування мережею. Одна з таких можливостей полягає у тому, що кожний з операторів покриває лише частину території країни або, у випадку двох операторів, половину території. Інша можливість полягає в тому, що оператори покривають певну територію (наприклад, забезпечують сільський зв'язок) в умовах, коли мережа спільного користування належить їм усім. У цьому випадку ця мережа спільного користування є мережею, еквівалентною первісній (домашній) мережі для мобільної станції (MS), що належить одному з операторів. Мережа спільного користування не повинна мати регістра абонентів (регістра первісного місцеположення - HRL) і може не мати вузла підтримання шлюзу GPRS (вузла GGSN). Іншим прикладом може бути "встановлений" оператор, який має угоду про національний роумінг з оператором "зеленого поля", і тому у частині країни (наприклад, у сільських районах) оператор "зеленого поля" використовує покриття "встановленого" оператора. Отже, мережа "встановленого" оператора є еквівалентною первісній мережі мобільної станції MS (пов'язаної з оператором "зеленого поля"). Оператори мереж спільного користування конкуруватимуть один з одним, пропонуючи абонентам з'єднанні і послуги, і тому для всіх операторів бажано мати у розпорядженні щонайменше один вузол GGSN. Оператор мобільної віртуальної мережі (MVNO) може мати лише вузли GGSN і регістр первісного місцеположення (HRL), і він одержує доступ через інших операторів. (SGSN) 6 мережі стандарту GPRS. Проблемою для описаної вище конфігурації є те, що вузли GGSN зараз використовують . методи, в яких вузол GGSN мережі, в якій у даний момент знаходиться мобільна станція, обирається як її вузол GGSN, який, отже, не обов'язково є вузлом GGSN її первісної мережі. Існує спосіб, який може бути використаний для пом'якшення цієї проблеми. Він включає застосування флага у регістрі HRL, а саме, встановлення для флага "VPL MN-адреса дозволена" (VPLMN - віртуальна загальнодоступна наземна мобільна мережа) значення "ні", і забезпечення цим умов, коли вузол GGSN первісної мережі завжди слугує як вузол GGSN, що використовується , мобільною станцією. Проблемою, пов'язаною з цим рішенням, є те, що воно примушує мобільну станцію використовува ти вузол GGSN первісної мережі також у тих мережах, що відвідуються і не є еквівалентними первісній мережі даної мобільної станції Наприклад, у випадку роумінгу не завжди бажано використовувати вузол GGSN первісної мережі, оскільки ближчий , вузол GGSN (у країні відвідування) може надати ті ж послуги (наприклад, ім'я пункту доступу - APN). Отже, якщо мобільна станція знаходиться у власній країні, але обслуговується еквівалентною загальнодоступною наземною мобільною мережею (мережею PLMN), то вузол GGSN первісної мережі звичайно знаходиться ближче. Задачею винаходу є створення способу і пристрою, що реалізує цей спосіб, які забезпечують вирішення зазначеної проблеми. Це досягається способом, системою і мережевими вузлами, які характеризуються ознаками, визначеними у незалежних п.п. Формули винаходу. Бажані варіанти втілення винаходу розкрито у залежних п.п. Формули. Основна ідея винаходу полягає в тому, що інформація стосовно попередньо визначених партнерських мереж, еквівалентних первісній мережі, підтримується у мобільних мережах, причому інформація перевіряється, коли мобільна станція з'єднується з вузлом GGSN. У цьому контексті термін "первісна мережа" використовується для посилання на дійсно первісну (домашню) мережу мобільної станції, тобто на мережу оператора її первісної мережі. Термін "партнерська мережа" стосується мережі, яка має угоду про надання доступу до іншої мережі і/або про одержання доступу через іншу мережу. Прикладами операторів партнерських мереж є оператори мобільної віртуальної мережі (MVNO) або партнери з роумінгу. Термін "мережа спільного користування" стосується мереж, що забезпечують доступ до декількох операторів. Інакше кажучи, термін "мережевий елемент спільного користування" може стосуватись об'єкта, що належить до першої мережі, але може 7 82056 8 використовува тись другою мережею. Термін позначено Uu. Мережі, позначені як PLMN1 і "еквівалентна мережа" стосується мереж, PLMN2 є двома окремими мобільними мережами, еквівалентних первісній. що належать різним операторам і можуть бути Перевага, яку приносить винахід, полягає в заздалегідь визначеними партнерськими тому, що на основі інформації про партнерство, мережами, еквівалентними одна одній. що підтримується у системі, відповідний вузол Термін UTRAN є концептуальним терміном GGSN може бути обраний на основі первісної для мереж радіозв'язку третього покоління і мережі PLMN мобільної станції і на основі мережі, визначає мережеву частину між інтерфейсами їй і у якій знаходиться мобільна станція. Uu, причому мережева частина включає Зокрема, вузол GGSN, розташований у контролери мережі радіозв'язку (RNC) і базові мережі, що належить первісному оператору, може станції BS або вузли В (Node В). бути вибраний як придатний для користування Контролер мережі радіозв'язку (контролер (наприклад, вузол GGSN, керований первісним RNC) є мережевим вузлом, який забезпечує оператором, знаходиться у тій же або сусідній керування ресурсами радіозв'язку системи країні). Наприклад, мобільна станція, що UTRAN. Логічно він відповідає контролеру базових знаходиться у заздалегідь визначеній партнерській станцій (BSC) у системі стандарту GSM. На Фіг.1 мережі, еквівалентній її первісній мережі, може контролер RNC з'єднаний з вузлом базової мережі одержати зв'язок з вузлом GGSN первісної мережі. CN1, тобто з вузлом SGSN1. Якщо мобільна станція знаходиться поза Базова мережа CN1 може бути з'єднана з первісною мережею і заздалегідь визначених зовнішніми мережами, які можуть бути або мереж, партнерських для первісної мережі, то мережами з комутацією каналів, наприклад, PLMN вона може з'єднуватись з вузлом GGSN мережі у (загальнодоступна наземна мобільна мережа), країні відвідування. PSTN (комутаційна телефонна мережа загального Далі наведено опис винаходу з варіантами користування) і ISDN (цифрова мережа з втілень винаходу і з посиланнями на креслення, у комплексними послугами), або мережами з яких: комутацією пакетів, наприклад, Інтернет і мережа Фіг.1 - структура мобільної мережі спільного протоколу Х.25. Сектор пакетної передачі базової використання, мережі CN1 містить регістр первісного Фіг.2, 3,4 - ілюстрації обрання вузла GGSN. місцеположення HLR1 і вузли SGSN1 і GGSN1. Бажані варіанти втілень розглядаються нижче Базова мережа, що розглядається, базується на з посиланнями на систему мобільного зв'язку мережі UMTS третього покоління. Базові мережі третього покоління, наприклад, UMTS систем інших типів, наприклад, IS-41, можуть мати (Універсальна система мобільного зв'язку). Однак, інші мережеві компоненти. винахід, не обмежується цими втіленнями і може У мобільних мережах третього покоління бути застосований у будь-якій системі мобільного сегмент пакетної передачі використовує систему зв'язку, яка надає послугу пакетного радіозв'язку загальних послуг пакетного радіозв'язку (GPRS). типу GPRS, що забезпечує передачу пакетних Система GPRS, яка використовує 3G-доступ до даних. Прикладами інших систем можуть бути ІМТрадіозв'язку (систему U MTS) або 2G-доступ до 2000, IS-41, GSM або такі, як PCS (система радіозв'язку (систему GSM), містить вузли GPRS, персонального зв'язку) або DCS 1800 (цифрова тобто сервісний вузол підтримки GPRS, стільникова система на частоті 1800МГц). позначений SGSN1, і вузол підтримки шлюзу Специфікації систем мобільного зв'язку, зокрема, GPRS, позначений як вузол GGSN1. Основні ІМТ-2000 і UMTS швидко розвиваються, і це може функції вузла SGSN включають виявлення викликати потребу у додаткових змінах у винаході. мобільних станцій у режимі GPRS (GPRS-MS) у Тому використана тут термінологія і вирази мають межах його зони обслуговування, обробку бути інтерпретовані у найширшому сенсі, оскільки процесів реєстрації нових мобільних станцій разом їх призначено ілюструвати винахід, а не з регістрами GPRS, надсилання пакетів даних до обмежувати його. Відповідний аспект винаходу GPRS-MS і прийом пакетів даних від GPRS-MS і стосується функціональної можливості, але не підтримку регістра місцеположень мобільних мережевого елемента або апаратури, яка реалізує станцій, у межах зони обслуговування. Роботу цю функціональну можливість. вузла SGSN згідно з бажаними втіленнями Фіг.1 містить спрощену структуру сегмента винаходу описано нижче з посиланнями на Фіг.2,4. пакетної передачі системи UMTS, у якому Основні функції вузла GGSN включають включено лише елементи, суттєві для винаходу. взаємодію з зовнішніми мережами передачі даних. Для фахівця у цій галузі зрозуміло, що звичайна Вузол GGSN з'єднує мережу GPRS даного система мобільного зв'язку також включає і інші оператора з зовнішніми системами, наприклад, функції і структури, які не потребують більш системами GPRS інших операторів, такими детального опису у даному контексті. Основні мережами передачі даних, як мережа протоколу компоненти системи UMTS (базова мережа CN1, Інтернету (IP) або мережа протоколу Х.25, і з універсальна наземна мережа доступу до центрами комутації послуг. Вузол GGSN містить радіозв'язку UTRAN1) є добре відомими і тут адреси протоколу передачі даних (PDP) мобільних детально не розглядаються. У системі UMTS станцій у режимі GPRS і їх інформацію про інтерфейс між базовою мережею N і маршрутизацію, тобто SGSN-адреси. універсальною наземною мережею доступу до У межах однієї і тої ж мережі PLMN1 сервісний радіозв'язку UTRAN1 позначено їй, інтерфейс мережевий вузол SGSN1 і вузол шлюз у GGSN1 радіозв'язку між UTRAN1 і мобільною станцією MS мають взаємний зв'язок через внутрішню мережу 9 82056 10 оператора, яка може бути реалізована, наприклад, винаходом, містять засоби обробки інформації, що з використанням мережі протоколу IP. Вузол стосується первісної мережі мобільної станції, у SGSN1 має зв'язок з вузлом GGSN2, бажано, спосіб, описаний нижче. Існуючі мережеві вузли і логічний і/або фізичний, без використання між мобільні станції містять процесори і пам'ять, які ними вузла GGSN1. можуть бути використані для виконання дій згідно Абонентські дані зберігаються у регістрах з винаходом. Будь-які зміни, необхідні для абонентів GPRS, відповідно, HLR1 і HLR2 для реалізації винаходу, можуть бути виконані з мобільних станцій MS1 і MS2, причому ці дані використанням доповнень або оновлень програм включають відповідність ідентифікатора мобільної використаного програмного забезпечення і/або станції, наприклад, MS-ISDN або IMSI програм, реалізованих на основі спеціалізованих (Міжнародний ідентифікатор мобільного інтегральних схем (ASIC) і/або програмованих абонента), адресі протоколу FDP. Обидві мережі схем, наприклад, EPLD (програмований логічний містять абонентський регістр, який зберігає дані пристрій з стиранням) або FPGA (вентильна тих абонентів, для яких первісною мережею є дана матриця, що програмується користувачем). мережа. Функціонування абонентського регістра, Фіг.2 ілюструє сигналізацію, що відповідає згідно з бажаними втіленнями винаходу, описано з першому бажаному втіленню винаходу. Згідно з посиланнями на Фіг.3, 4. цим втіленням, локальний APN-ідентифікатор Практичним засобом, придатним для оператора (APNOI) конфігур ується у вузлі SGSN1 застосування у спільному користуванні мережею є для кожного заздалегідь визначеного еквівалентна мережа PLMN (загальнодоступна партнерського оператора, який спільно наземна мобільна мережа). Це полегшує обрання користується мережею. Тому цей варіант втілення мережі (частина процесу обрання стільникової вимагає змін лише для вузла SGSN. комірки), яке здійснюється мобільної станцією У мережі GPRS ім'я пункту доступу (APN) шляхом надання однакового пріоритету деякій стосується вузла GGSN, що використовується мережі PLMN, еквівалентній первісній мережі базовою мережею GPRS. Ім'я APN, яке надсилає PLMN. Існ ують і інші засоби сприяння процесу мобільна станція, містить обов'язковий APNобрання мереж, наприклад, список бажаних мереж ідентифікатор мережі і факультативний APNPLMN у модулі ідентифікації абонента (SIM-карті) ідентифікатор оператора. Ім'я APN, зареєстроване або у модулі ідентифікації абонента системи у регістрі HLR, містить лише APN-ідентифікатор UMTS (USIM-карті). мережі. APN-ідентифікатор мережі визначає Згідно з винаходом, інформація стосовно мережу протоколу IP, з якою користувач бажає заздалегідь визначених партнерських мереж встановити зв'язок. APN-ідентифікатор оператора підтримується у регістрі HLR і/або у вузлі SGSN і визначає базову мережу оператора, який використовується для обрання відповідного вузла забезпечує доступ. У сучасних системах вузол GGSN. На Фіг.1 показано першу мобільну станцію SGSN має один локальний APN-ідентифікатор MS1, первісною мережею якої є мережа PLMN1, і оператора для локальної мережі (тобто мережі другу мобільну станцію MS2, пов'язану з мережею відвідування). Коли вузол SGSN здійснює пошук у PLMN2. Мережа PLMN1 є заздалегідь визначеною локальній мережі вузла GGSN, він додає APNпартнерською мережею мережі PLMN2, і в ідентифікатор відповідного оператора до APNтиповому випадку обидві вони знаходяться на ідентифікатора мережі, надісланого мобільною території однієї і тієї ж країни. Якщо мобільна станцією або конфігурованого у регістрі HLR. Якщо станція MS2 знаходиться в області, що не використання локальної мережі не дозволено або перекривається її первісною мережею PLMN2, якщо не знайдено відповідного локального вона використовує для з'єднання мережу PLMN1. доступ у, вузол SGSN здійснює пошук в первісній Мобільна станція MS1 природним чином мережі шляхом додання APN-ідентифікатора використовує для з'єднання її первісну мережу оператора первісної мережі (одержаного з PLMN1. Обидві мобільні станції MS1, MS2 мають ідентифікатора IMSI) до APN-ідентифікатора з'єднання з одним і тим же вузлом SGSN1. мережі, надісланого мобільною станцією або Мобільна станція MS1 через вузол SGSN1 конфігурованого у регістрі HLR. з'єднана з вузлом GGSN1, а мобільна станція MS2 Згідно з Фіг.2 мобільна станція MS на етапі 2-1 з'єднана через вузол SGSN1 з вузлом GGSN2. надсилає запит активізації PDP-контексту до вузла Отже, обидві мобільні станції MS1, MS2 можуть SGSN1, який перевіряє абонентські дані, прийняті мати доступ до послуг протоколу IP їх власної ним (за процедурою приєднання) від регістра HLR. мережі PLMN. Якщо первісною мережею мобільної На етапі 2-2 вузол SGSN1 визначає, чи може бути станції є мережа PLMN2, то вона з'єднується з прийнятий цей запит і чи може він використати вузлом GGSN первісної мережі, тобто з вузлом вузол GGSN у мережі відвідування. Згідно з GGSN2, за умови, що з мережею PLMN1 існує винаходом, якщо мобільна , станція MS пов'язана угода про з'єднання мобільних станцій мережі з заздалегідь визначеним партнерським PLMN2 з їх первісною мережею. Мережі PLMN1 і оператором (у типовому випадку з тим, що має PLMN2 є партнерськими мережами, для яких вузол GGSN в тій же країні), то для вузла SGSN1 заздалегідь визначено спосіб обрання вузла бажано встановити з'єднання з локальним вузлом GGSN (згідно з цією угодою) у складі інформації, GGSN партнерського оператора. Тому вузол що підтримується в абонентському регістрі і/або у SGSN1 перевіряє ідентифікатор IMSI мобільної вузлі SGSN1. На додаток до засобів, відомих у станції MS з полів MNC/MCC (код мережі галузі, система або мережеві вузли системи, які мобільної станції/код країни мобільної станції), реалізують функціональні можливості, надані щоб виявити первісного оператора мобільної 11 82056 12 станції. Потім вузол SGSN перевіряє заздалегідь дозволяє легко реалізувати це. Термін конфігурований список для визначення, чи має "локальний" слід тлумачити у широкому сенсі, а локальний APN-ідентифікатор використовуватись саме, як APN-ідентифікатор оператора, який може для цих кодів MNC/MCC. Тому інформація бути використаний при обранні віртуальної стосовно заздалегідь визначених партнерських мобільної мережі VPLMN. Іншим прикладом мереж, яка підтримується у вузлі SGSN1, містить можуть бути два глобальні оператори, які мають заздалегідь конфігурований список кодів партнерські угоди у багатьох країнах. Коли MNC/MCC і пов'язані локальні APN-ідентифікатори мобільна станція MS оператора 1 переміщується в операторів. Ці APN-ідентифікатори операторів іншу країну і використовує заздалегідь визначену ідентифікують мережу партнерського оператора. партнерську мережу оператора 2, вона може, як і Якщо коди MNC/MCC і відповідний ним раніше, залишатись з'єднаною з вузлом GGSN, локальний APN-ідентифікатор оператора яким керує оператор 1 з території іншої країни. конфігуровані у згаданому списку, вузол SGSN1 Інакше кажучи, первісний оператор може додає відповідний локальний APN-ідентифікатор розглядатись як такий, що має вузли GGSN у оператора до APN-ідентифікатора мережі. Далі багатьох країнах. Винахід дозволяє реалізувати це виконується запит до сервера доменних імен через використання наявності у заздалегідь (DNS-сервера). Система GPRS використовує DNSсконфігурованому списку багатьох кодів MNC/MCC сервер тоді, коли має встановлюватись з'єднання, (що належать одному глобальному оператору), для того, щоб знайти GGSN-адресу у вузлі SGSN. відображених на один і той же локальний APNDNS-сервер повертає GGSN-адресу для вузла ідентифікатор оператора, який відповідає GGSN, що знаходиться у мережі, яка належить локальній мережі цього глобального оператора. оператору, визначеному через APN-ідентифікатор Фіг.3 ілюструє сигналізацію згідно з другим оператора. Якщо згаданий APN-ідентифікатор бажаним втіленням винаходу. У цьому втіленні оператора відповідає первісному оператору для SGSN-адреси, що належать до мобільної мережі мобільної станції, то мобільна станція MS на етапі PLMN2, тобто до заздалегідь визначеної 2-3 з'єднується з вузлом GGSN власного партнерської мережі мобільної мережі PLMN1, оператора, який є вузлом GGSN1 за умови, що конфігуруються заздалегідь, і інформація про них первісною мережею мобільної станції є мережа підтримується у регістрі первісного PLMN1. Відповідно, мобільна станція MS на етапі місцеположення HLR1. Тому такий варіант 2М з'єднується з вузлом GGSN власного вимагає змін лише для регістра HLR. оператора, тобто з вузлом GGSN1, за умови, що Згідно з Фіг.3, мобільна станція MS на етапі 3мережа PLMN2 є первісною мережею мобільної 1 надсилає запит приєднання або запит станції. оновлення області роумінга до вузла SGSN1, який Якщо коди MNC/MCC не конфігуровані у на етапі 3-2 надсилає запит оновлення згаданому списку, то мобільна станція MS не місцеположення до регістра HLR. Після прийому пов'язана з заздалегідь визначеним партнерським запиту оновлення місцеположення у регістрі HLR оператором (наприклад, мобільна станція на етапі 3-3 здійснюється перевірка, чи належить здійснює роумінг з іншої країни), і вузол SGSN1 на вузол SGSN1 до заздалегідь конфігурованого етапі 2-2 або використовує один локальний APNсписку SGSN-адрес (або лише префіксів адрес) ідентифікатор оператора як значення, для заздалегідь визначених партнерських встановлене за замовчування (нормальна операторів. Якщо так, то регістр HLR надає флагу процедура, що виконується зараз, коли лише один "VPL MN-адреса дозволена" значення "ні", а у ідентифікатор APNOI визначений вузлом SGSN і протилежному випадку цей флаг набуває використовується як встановлений за значення "так". Ця інформація на етапі 3-4 замовчування), або вибирає випадковий APNпередається до вузла SGSN1 у повідомленні ідентифікатор оператора серед кодів, вставки абонентських даних. Якщо цейфлаг має конфігурованих у вузлі SGSN1. У першому значення "так", то мобільна станція MS на етапі 3(нормальному) випадку на етапі 2-3 як вузол 6 надсилає запит активування PDP-контексту до GGSN обирається вузол GGSN відвідування, вузла SGSN1. Перед цим вузол SGSN1 на етапі 3тобто GGSN1. Др угий випадок (випадковий вибір), 5 інформує мобільну станцію MS про те, що зокрема, відповідає ситуації, коли вузол SGSN оновлення області роумінга прийнято. На етапі 3-7 належить до мережі спільного користування, яка у вузлі SGSN1 здійснюється обрання вузла GGSN. не має власного вузла GGSN. Випадкове обрання Якщо флаг "VPL MN-адреса дозволена" має виконується тоді серед вузлів GGSN операторів, значення "так" ι первісною мережею мобільної що володіють мережею спільного користування. станції MS є мережа PLMN2, то вузол GGSN, Слід відзначити, що попередній варіант можна вибраний у вузлі SGSN1, є вузлом GGSN, використовува ти у декількох випадках Наприклад, розташованим у первісній мережі мобільної станції вибраний локальний вузол GGSN може MS, тобто є вузлом GGSN2. Вузол GGSN1 є знаходитись у сусідній країні, а не в тій же. локальним вузлом GGSN мережі і обирається як Типовим є випадок, коли оператор, що володіє вузол GGSN, якщо первісна мережа мобільної мережею у двох країнах, з практичних міркувань станції не має угоди з мережею PLMN1 і якщо вважає за краще концентрувати свої вузли GGSN мережа PLMN1 дозволяє користування вузлами в одній країні. Використання описаного вище GGSN, що відвідуються. Якщо первісною мережею механізму забезпечення належного мобільної станції MS є PLMN1, то обрання вузла конфігурування локального APN-ідентифікатора GGSN1 як вузла GGSN не залежить від значення оператора у вузлі SGSN партнерського оператора флагу "VPLMN-адреса дозволена". 13 82056 14 Згідно з третім бажаним втіленням винаходу, знаходиться у країні первісного місцеположення глобальний оператор, який працює у двох або мобільної станції MS). більше країнах, наприклад, може конфігур ува ти У третьому втіленні винаходу спосіб, що регістр HLR для підтримання інформації про відповідає другому втіленню, використовується з SGSN-адреси своїх інших мереж, які також іншою метою. Третє втілення може бути називають "заздалегідь визначеними застосоване у системі мобільного зв'язку партнерськими мережами, що належать оператору індивідуально або одночасно з першим і/або первісної мережі". Після прийому запиту другим втіленням. оновлення місцезнаходження у регістрі HLR у Як можна бачити, винахід стосується обрання процедурі на етапі 3-3 здійснюється перевірка, чи відповідного вузла GGSN на основі інформації, яка належить вузол SGSN1 до заздалегідь підтримується у системі, причому це залежить від конфігурованого списку SGSN-адрес (або лише мережі, в якій знаходиться мобільна станція MS префіксів адрес) заздалегідь визначених (яка явно визначається у другому, третьому і партнерських операторів. Якщо так, то регістр HLR четвертому втіленнях через SGSN-адреси, і встановлює для флагу "VPL MN-адреса дозволена" неявно - у першому втіленні через SGSN, для значення "так", а у протилежному випадку якого встановлюється конфігурація згідно з значення "ні". Якщо флаг "VPL MN-адреса винаходом), і від первісної мережі PLMN мобільної дозволена" має значення "так", то вузол GGSN, станції MS (яка явно визначається у першому вибраний у вузлі SGSN1, є вузлом GGSN1 втіленні через коди MNC/MCC, одержані з поточної мережі, навіть у випадку, якщо мобільна ідентифікатора IMSI, і неявно - у др угому, станція вже була з'єднана з первісним вузлом третьому і четвертому втіленнях через регістр GGSN згідно з встановленням за замовчування. У HLR, для якого встановлюється конфігурація типовому випадку це відповідає випадку, коли ті ж згідно з винаходом). Отже, партнерська самі IP-сервіси мережі PLMN можуть бути інформація, бажано, містить дані, що прямо або доступними від вузла GGSN1 як первісного вузла непрямо визначають мережу місцеположення GGSN, оскільки обидва вони належать до одного мобільної станції і її первісну мережу. глобального оператора. Використання еквівалентних функціональних Згідно з четвертим бажаним втіленням засобів мережі PLMN, згідно з винаходом, не є винаходу, оператор може конфігурувати регістр обов'язковим, а є лише практичним способом HLR для підтримання інформації про SGSNзабезпечення можливості обрання мобільною адреси, а APN-ідентифікатор оператора може бути станцією мережі партнерського оператора, але використаний мобільною станцією MS при доступі запропоновані втілення не залежать від способу до мережі з даного вузла SGSN. обрання мережі. Згідно з Фіг.4, після прийому запиту оновлення Сигнальніповідомлення і етапи, наведені на даних місцеположення у регістрі HLR у процедурі Фіг.2, 3, 4, є спрощеними і слугують лише для на етапі 4-3 здійснюється перевірка, чи належить опису принципу винаходу. Можуть бути надіслані вузол,SGSN1 до заздалегідь конфігурованого інші сигнальні повідомлення і/або виконані інші списку SGSN-адрес (або лише префіксів адрес) функції між повідомленнями і етапами. Сигнальні заздалегідь визначених партнерських операторів. повідомлення є лише прикладами і можуть містити Якщо так, то регістр HLR на етапі 4-4 надсилає лише деяку частину згаданої ви ще інформації. відповідний APN-ідентифікатор оператора до Повідомлення можуть також включати іншу вузла SGSN1 у складі повідомлення вставки інформацію, а заголовки повідомлень можуть абонентських даних. Це вимагає додання нового відрізнятись від наведених вище. факультативного інформаційного елемента до Хоча винахід описано з посиланнями на зазначеного повідомлення і тому виникає потреба конкретні втілення, винахід може бути у новій функціональній можливості як у вузлі застосований у будь-якій ситуації, пов'язаній з SGSN, так і в регістрі HLR. У решті етапи з 4-1 по обранням вузла GGSN. 4-6 Фіг.4 відповідають етапам 3-1 - 3-6 Фіг.3, як це Фахівцю у даній галузі зрозуміло, що з було описано для другого бажаного втілення. Далі розвитком техніки основний принцип винаходу вузол SGSN має використати APN-ідентифікатор може бути реалізований різними шляхами. Тому оператора при запиті DNS-сервера на етапі 4-7. винахід і його втілення не обмежуються Це надає особливу зручність, оскільки створює наведеними прикладами і можуть варіюватись у для первісного оператора максимальну гнучкість межах об'єму п.п. Формули винаходу. для керування обранням вузла GGSN серед настроювань регістра HLR. Наприклад, первісний оператор може ідентифікувати APN в іншій країні. Другий, третій і четвертий варіанти втілення є альтернативними шляхами досягнення однієї мети в конкретних ситуаціях, коли, згідно з угодою між відповідними операторами, первісний вузол GGSN конкретної мобільної станції може бути вибраний, якщо він знаходиться у тій же країні, що і вузол SGSN. Однак, рішення, запропоноване у першому втіленні, може бути використане у різних випадках, що не перекриваються другим втіленням (наприклад, вибраний локальний вузол GGSN не 15 82056 16
