Автономна водоочисна споруда геліобіоплато-139

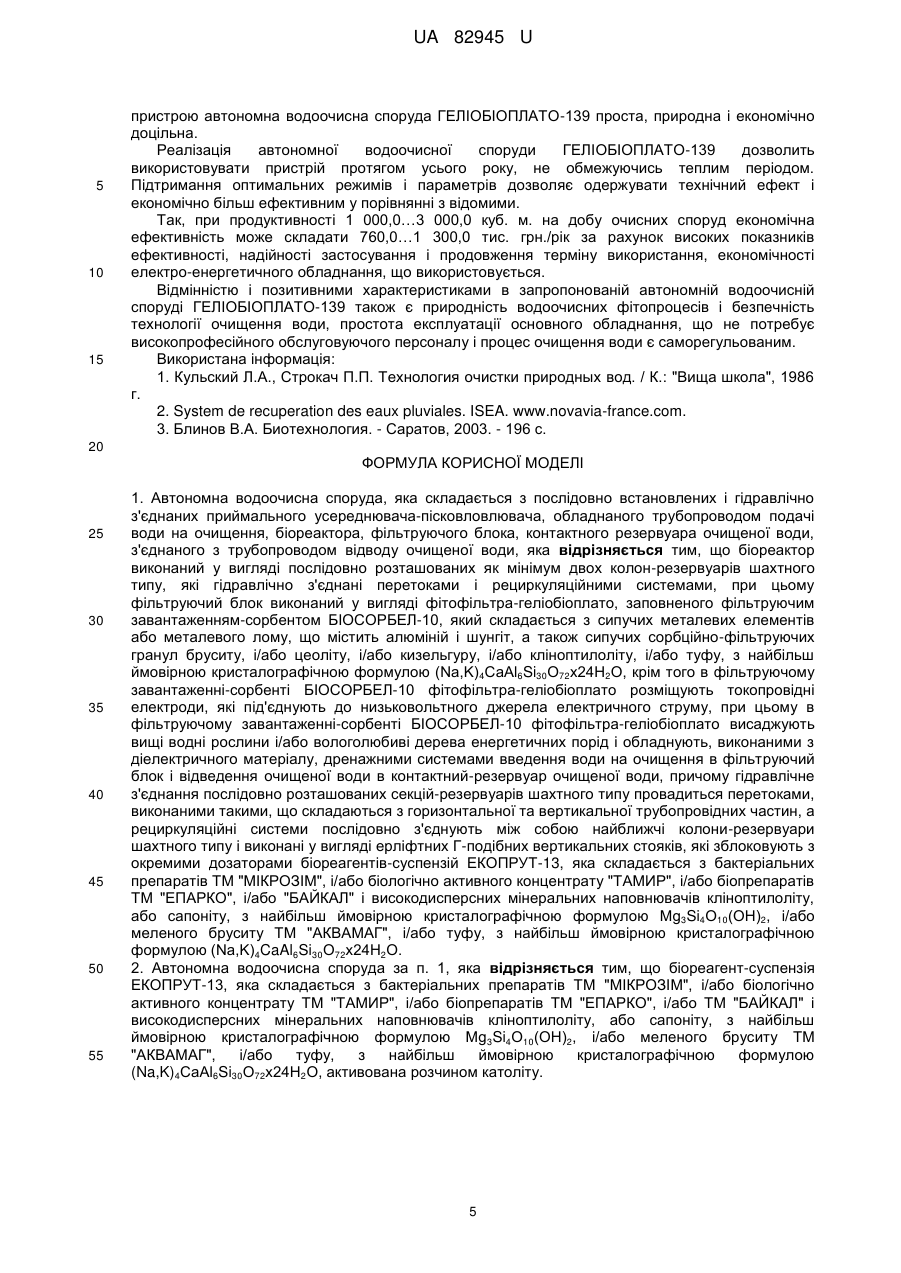

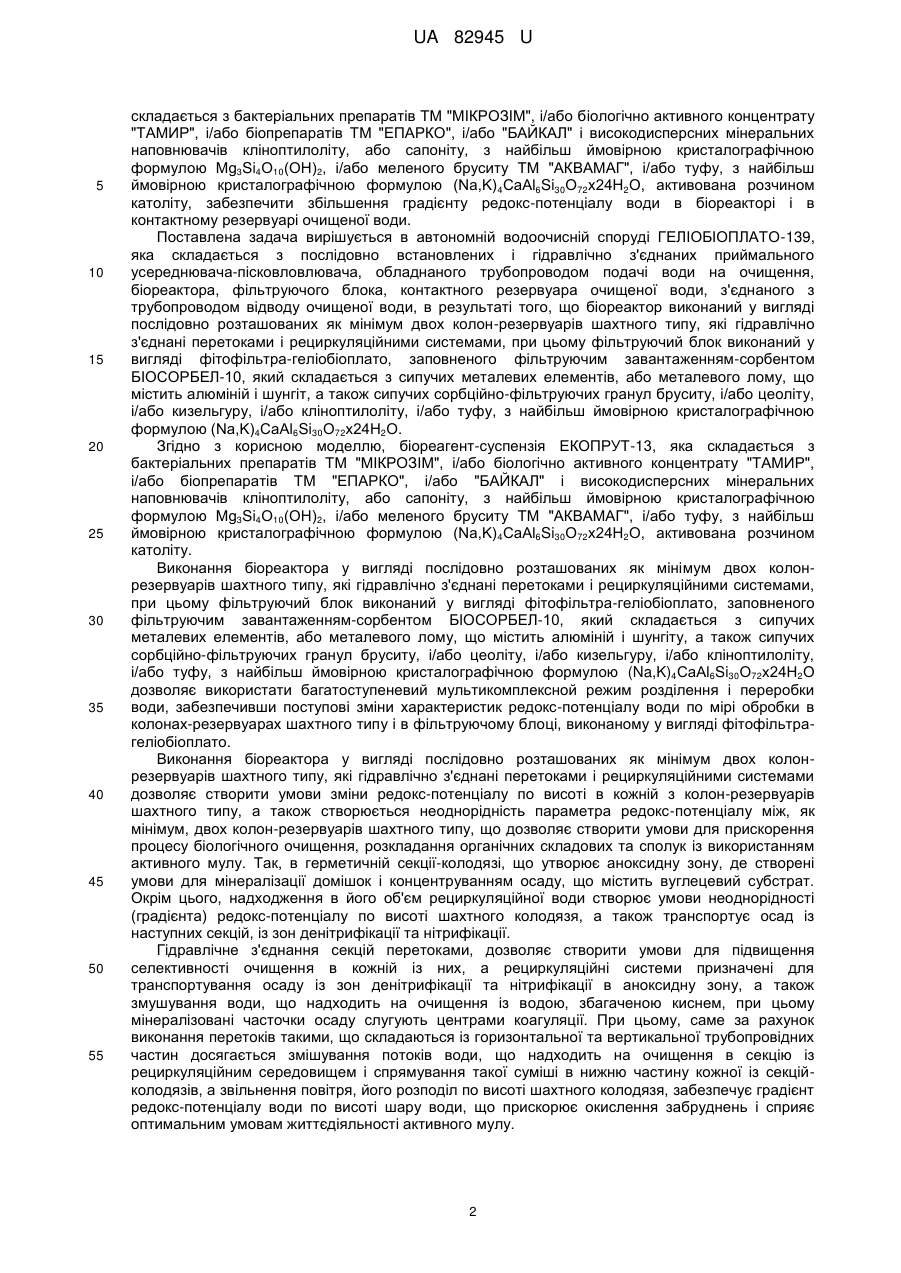

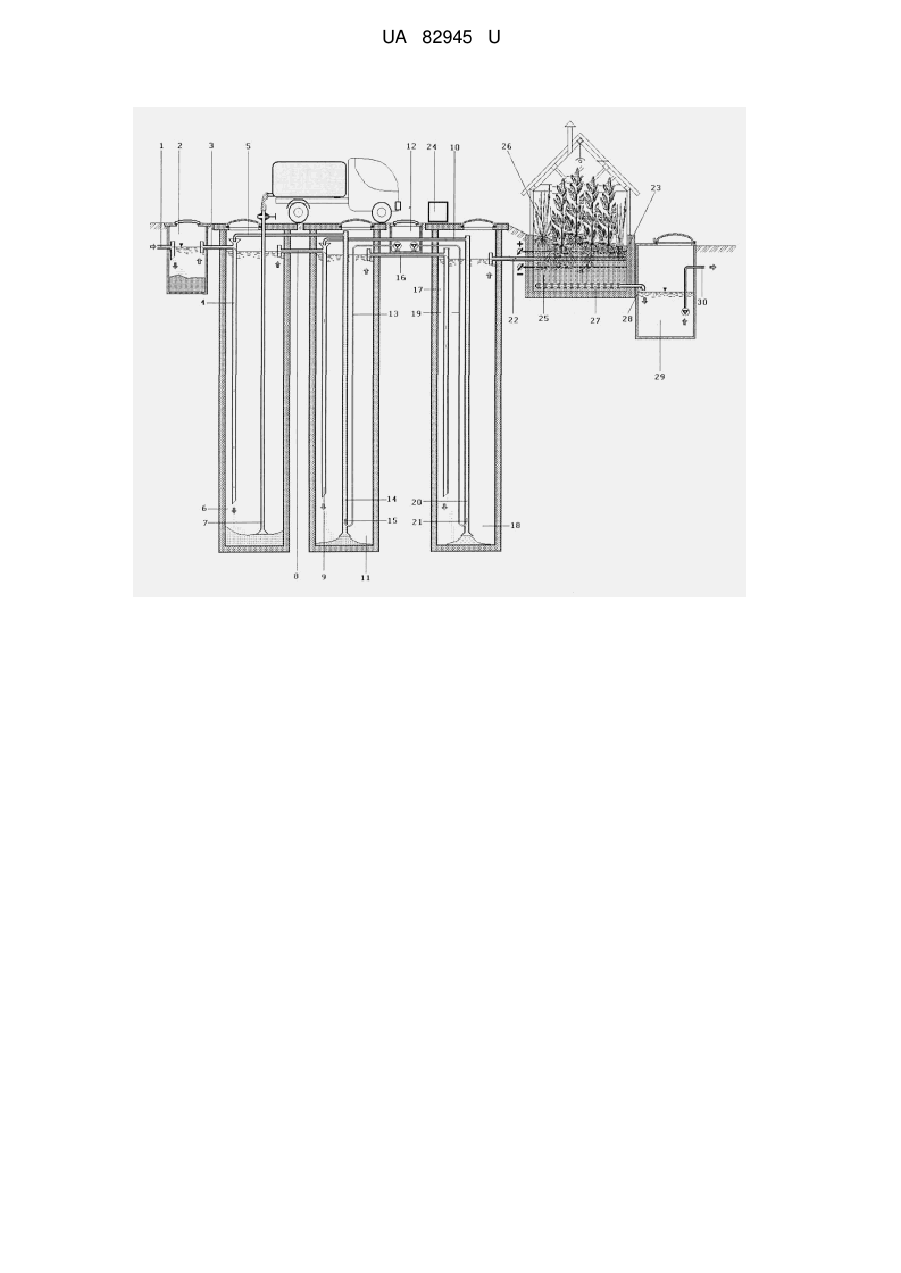

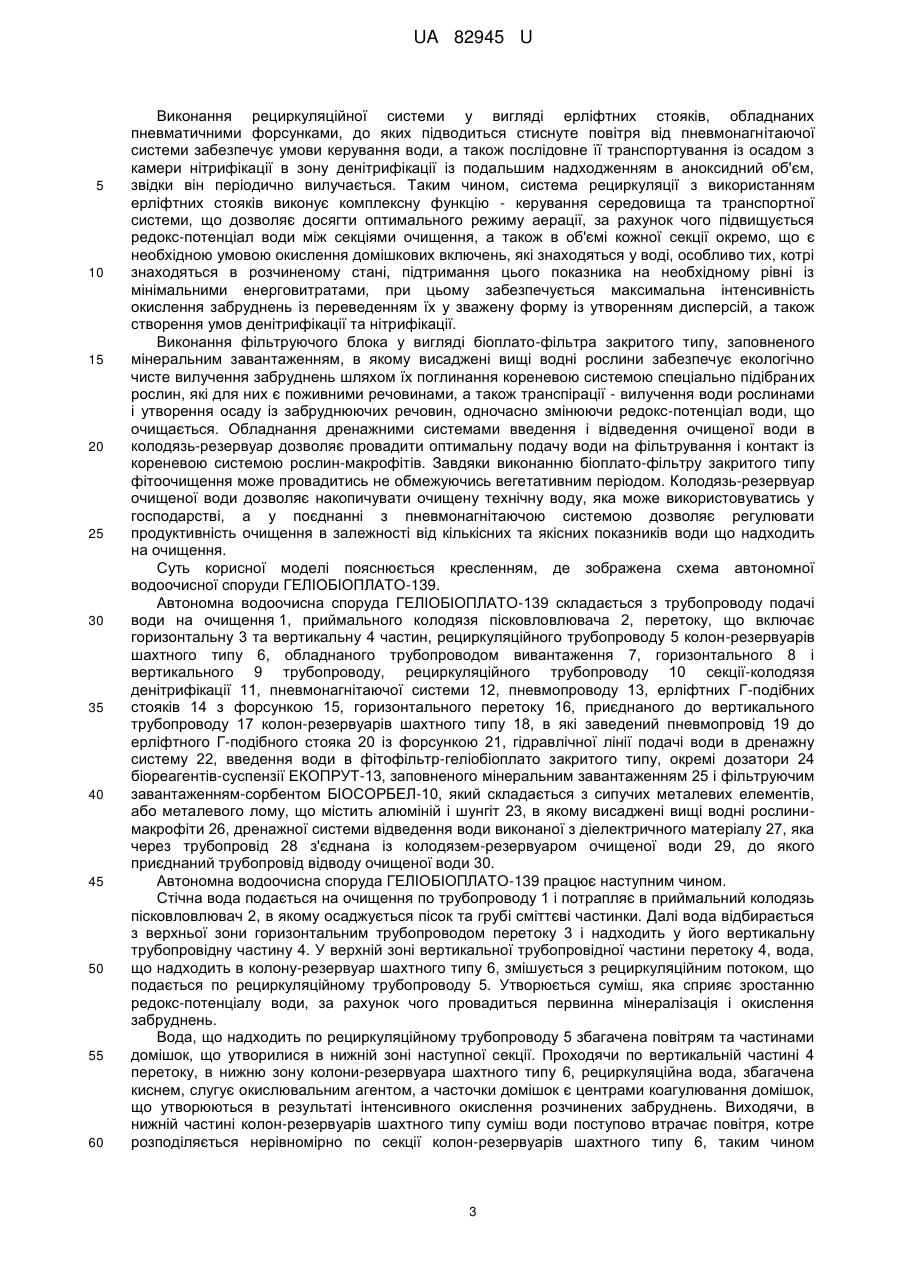

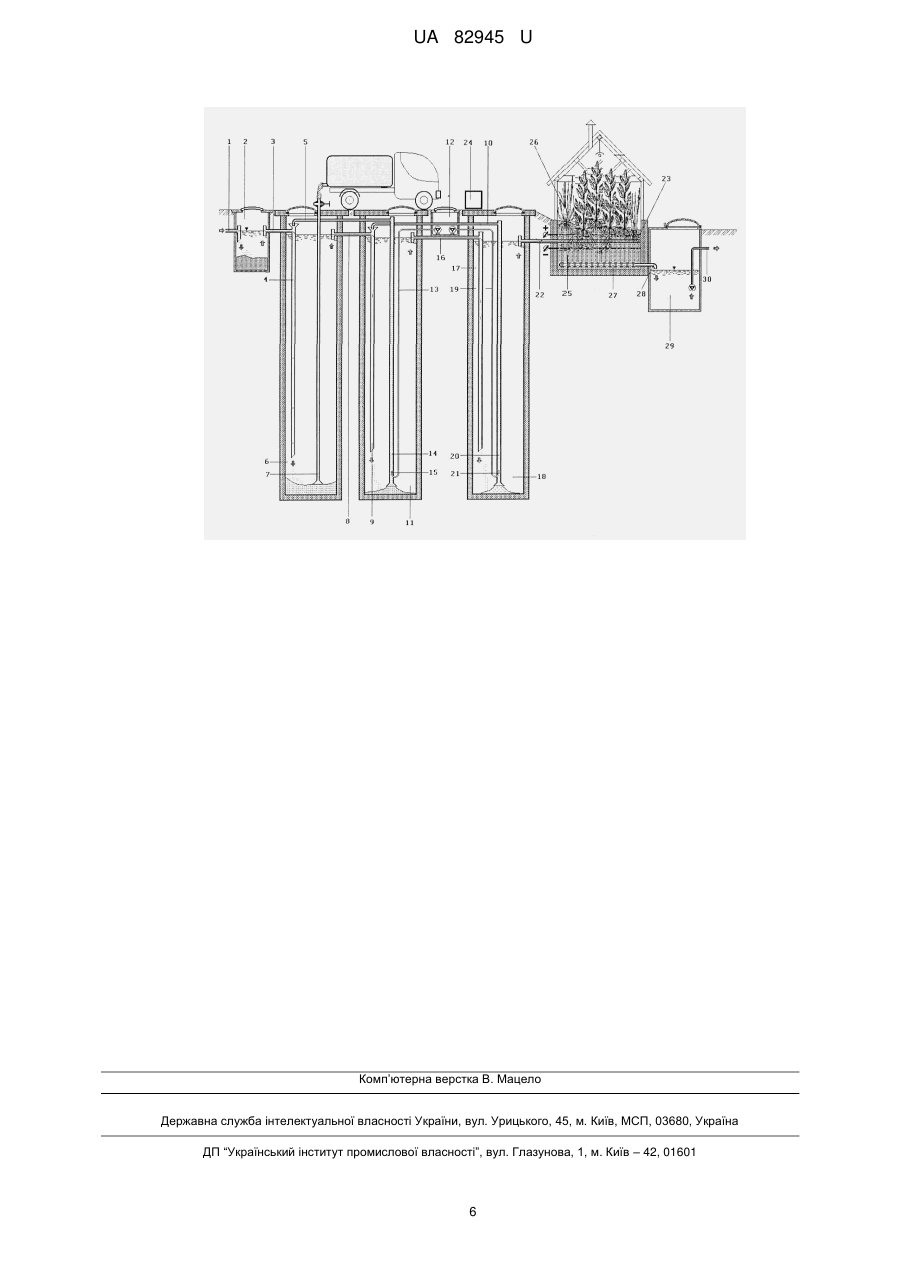

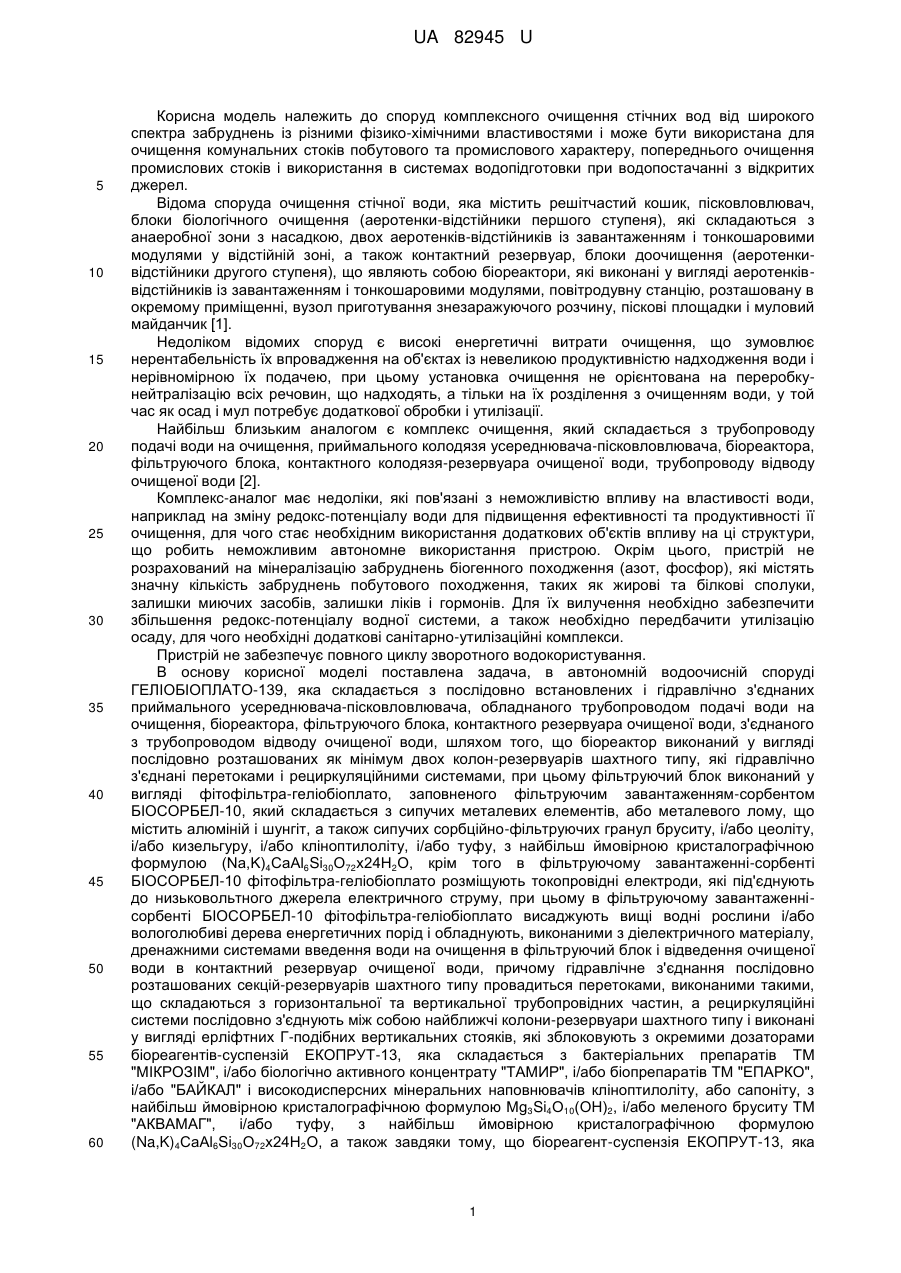

Реферат: Автономна водоочисна споруда містить послідовно встановлені і гідравлічно з'єднані приймальний усереднювач-пісковловлювач, обладнаний трубопроводом подачі води на очищення, біореактор, фільтруючий блок, контактний резервуар очищеної води, з'єднаний з трубопроводом відводу очищеної води. Біореактор виконаний у вигляді послідовно розташованих двох колон-резервуарів шахтного типу, які гідравлічно з'єднані перетоками і рециркуляційними системами, при цьому фільтруючий блок виконаний у вигляді фітофільтрагеліобіоплато, заповненого фільтруючим завантаженням-сорбентом БІОСОРБЕЛ-10, який складається з сипучих металевих елементів, або металевого лому, що містить алюміній і шунгіт, а також сипучих сорбційно-фільтруючих гранул бруситу, і/або цеоліту, і/або кизельгуру, і/або кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О, крім того в фільтруючому завантаженні-сорбенті БІОСОРБЕЛ-10 фітофільтра-геліобіоплато розміщують токопровідні електроди, які під'єднують до низьковольтного джерела електричного струму, при цьому в фільтруючому завантаженнісорбенті БІОСОРБЕЛ-10 фітофільтра-геліобіоплато висаджують вищі водні рослини і/або вологолюбиві дерева енергетичних порід і обладнують, виконаними з діелектричного матеріалу, дренажними системами введення води на очищення в фільтруючий блок і відведення очищеної води в контактний-резервуар очищеної води, причому гідравлічне з'єднання послідовно розташованих секцій-резервуарів шахтного типу проводиться перетоками, виконаними такими, що складаються з горизонтальної та вертикальної трубопровідних частин, а рециркуляційні системи послідовно з'єднують між собою найближчі колони-резервуари шахтного типу і виконані у вигляді ерліфтних Г-подібних вертикальних стояків, які зблоковують з окремими дозаторами біореагентів-суспензій ЕКОПРУТ-13, яка складається з бактеріальних препаратів ТМ "МІКРОЗІМ", і/або біологічно активного концентрату "ТАМИР", і/або біопрепаратів ТМ "ЕПАРКО", і/або "БАЙКАЛ" і високодисперсних мінеральних наповнювачів кліноптилоліту, або сапоніту, з найбільш ймовірною кристалографічною формулою Mg3Si4О10(ОН)2, і/або меленого бруситу ТМ "АКВАМАГ", і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4CaAl6Si30О72x24Н2О. UA 82945 U (12) UA 82945 U UA 82945 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до споруд комплексного очищення стічних вод від широкого спектра забруднень із різними фізико-хімічними властивостями і може бути використана для очищення комунальних стоків побутового та промислового характеру, попереднього очищення промислових стоків і використання в системах водопідготовки при водопостачанні з відкритих джерел. Відома споруда очищення стічної води, яка містить решітчастий кошик, пісковловлювач, блоки біологічного очищення (аеротенки-відстійники першого ступеня), які складаються з анаеробної зони з насадкою, двох аеротенків-відстійників із завантаженням і тонкошаровими модулями у відстійній зоні, а також контактний резервуар, блоки доочищення (аеротенкивідстійники другого ступеня), що являють собою біореактори, які виконані у вигляді аеротенківвідстійників із завантаженням і тонкошаровими модулями, повітродувну станцію, розташовану в окремому приміщенні, вузол приготування знезаражуючого розчину, піскові площадки і муловий майданчик [1]. Недоліком відомих споруд є високі енергетичні витрати очищення, що зумовлює нерентабельність їх впровадження на об'єктах із невеликою продуктивністю надходження води і нерівномірною їх подачею, при цьому установка очищення не орієнтована на переробкунейтралізацію всіх речовин, що надходять, а тільки на їх розділення з очищенням води, у той час як осад і мул потребує додаткової обробки і утилізації. Найбільш близьким аналогом є комплекс очищення, який складається з трубопроводу подачі води на очищення, приймального колодязя усереднювача-пісковловлювача, біореактора, фільтруючого блока, контактного колодязя-резервуара очищеної води, трубопроводу відводу очищеної води [2]. Комплекс-аналог має недоліки, які пов'язані з неможливістю впливу на властивості води, наприклад на зміну редокс-потенціалу води для підвищення ефективності та продуктивності її очищення, для чого стає необхідним використання додаткових об'єктів впливу на ці структури, що робить неможливим автономне використання пристрою. Окрім цього, пристрій не розрахований на мінералізацію забруднень біогенного походження (азот, фосфор), які містять значну кількість забруднень побутового походження, таких як жирові та білкові сполуки, залишки миючих засобів, залишки ліків і гормонів. Для їх вилучення необхідно забезпечити збільшення редокс-потенціалу водної системи, а також необхідно передбачити утилізацію осаду, для чого необхідні додаткові санітарно-утилізаційні комплекси. Пристрій не забезпечує повного циклу зворотного водокористування. В основу корисної моделі поставлена задача, в автономній водоочисній споруді ГЕЛІОБІОПЛАТО-139, яка складається з послідовно встановлених і гідравлічно з'єднаних приймального усереднювача-пісковловлювача, обладнаного трубопроводом подачі води на очищення, біореактора, фільтруючого блока, контактного резервуара очищеної води, з'єднаного з трубопроводом відводу очищеної води, шляхом того, що біореактор виконаний у вигляді послідовно розташованих як мінімум двох колон-резервуарів шахтного типу, які гідравлічно з'єднані перетоками і рециркуляційними системами, при цьому фільтруючий блок виконаний у вигляді фітофільтра-геліобіоплато, заповненого фільтруючим завантаженням-сорбентом БІОСОРБЕЛ-10, який складається з сипучих металевих елементів, або металевого лому, що містить алюміній і шунгіт, а також сипучих сорбційно-фільтруючих гранул бруситу, і/або цеоліту, і/або кизельгуру, і/або кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О, крім того в фільтруючому завантаженні-сорбенті БІОСОРБЕЛ-10 фітофільтра-геліобіоплато розміщують токопровідні електроди, які під'єднують до низьковольтного джерела електричного струму, при цьому в фільтруючому завантаженнісорбенті БІОСОРБЕЛ-10 фітофільтра-геліобіоплато висаджують вищі водні рослини і/або вологолюбиві дерева енергетичних порід і обладнують, виконаними з діелектричного матеріалу, дренажними системами введення води на очищення в фільтруючий блок і відведення очищеної води в контактний резервуар очищеної води, причому гідравлічне з'єднання послідовно розташованих секцій-резервуарів шахтного типу провадиться перетоками, виконаними такими, що складаються з горизонтальної та вертикальної трубопровідних частин, а рециркуляційні системи послідовно з'єднують між собою найближчі колони-резервуари шахтного типу і виконані у вигляді ерліфтних Г-подібних вертикальних стояків, які зблоковують з окремими дозаторами біореагентів-суспензій ЕКОПРУТ-13, яка складається з бактеріальних препаратів ТМ "МІКРОЗІМ", і/або біологічно активного концентрату "ТАМИР", і/або біопрепаратів ТМ "ЕПАРКО", і/або "БАЙКАЛ" і високодисперсних мінеральних наповнювачів кліноптилоліту, або сапоніту, з найбільш ймовірною кристалографічною формулою Mg3Si4О10(ОН)2, і/або меленого бруситу ТМ "АКВАМАГ", і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О, а також завдяки тому, що біореагент-суспензія ЕКОПРУТ-13, яка 1 UA 82945 U 5 10 15 20 25 30 35 40 45 50 55 складається з бактеріальних препаратів ТМ "МІКРОЗІМ", і/або біологічно активного концентрату "ТАМИР", і/або біопрепаратів ТМ "ЕПАРКО", і/або "БАЙКАЛ" і високодисперсних мінеральних наповнювачів кліноптилоліту, або сапоніту, з найбільш ймовірною кристалографічною формулою Mg3Si4О10(ОН)2, і/або меленого бруситу ТМ "АКВАМАГ", і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K) 4СаАl6Si30О72x24Н2О, активована розчином католіту, забезпечити збільшення градієнту редокс-потенціалу води в біореакторі і в контактному резервуарі очищеної води. Поставлена задача вирішується в автономній водоочисній споруді ГЕЛІОБІОПЛАТО-139, яка складається з послідовно встановлених і гідравлічно з'єднаних приймального усереднювача-пісковловлювача, обладнаного трубопроводом подачі води на очищення, біореактора, фільтруючого блока, контактного резервуара очищеної води, з'єднаного з трубопроводом відводу очищеної води, в результаті того, що біореактор виконаний у вигляді послідовно розташованих як мінімум двох колон-резервуарів шахтного типу, які гідравлічно з'єднані перетоками і рециркуляційними системами, при цьому фільтруючий блок виконаний у вигляді фітофільтра-геліобіоплато, заповненого фільтруючим завантаженням-сорбентом БІОСОРБЕЛ-10, який складається з сипучих металевих елементів, або металевого лому, що містить алюміній і шунгіт, а також сипучих сорбційно-фільтруючих гранул бруситу, і/або цеоліту, і/або кизельгуру, і/або кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О. Згідно з корисною моделлю, біореагент-суспензія ЕКОПРУТ-13, яка складається з бактеріальних препаратів ТМ "МІКРОЗІМ", і/або біологічно активного концентрату "ТАМИР", і/або біопрепаратів ТМ "ЕПАРКО", і/або "БАЙКАЛ" і високодисперсних мінеральних наповнювачів кліноптилоліту, або сапоніту, з найбільш ймовірною кристалографічною формулою Mg3Si4О10(ОН)2, і/або меленого бруситу ТМ "АКВАМАГ", і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K) 4СаАl6Si30О72x24Н2O, активована розчином католіту. Виконання біореактора у вигляді послідовно розташованих як мінімум двох колонрезервуарів шахтного типу, які гідравлічно з'єднані перетоками і рециркуляційними системами, при цьому фільтруючий блок виконаний у вигляді фітофільтра-геліобіоплато, заповненого фільтруючим завантаженням-сорбентом БІОСОРБЕЛ-10, який складається з сипучих металевих елементів, або металевого лому, що містить алюміній і шунгіту, а також сипучих сорбційно-фільтруючих гранул бруситу, і/або цеоліту, і/або кизельгуру, і/або кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О дозволяє використати багатоступеневий мультикомплексной режим розділення і переробки води, забезпечивши поступові зміни характеристик редокс-потенціалу води по мірі обробки в колонах-резервуарах шахтного типу і в фільтруючому блоці, виконаному у вигляді фітофільтрагеліобіоплато. Виконання біореактора у вигляді послідовно розташованих як мінімум двох колонрезервуарів шахтного типу, які гідравлічно з'єднані перетоками і рециркуляційними системами дозволяє створити умови зміни редокс-потенціалу по висоті в кожній з колон-резервуарів шахтного типу, а також створюється неоднорідність параметра редокс-потенціалу між, як мінімум, двох колон-резервуарів шахтного типу, що дозволяє створити умови для прискорення процесу біологічного очищення, розкладання органічних складових та сполук із використанням активного мулу. Так, в герметичній секції-колодязі, що утворює аноксидну зону, де створені умови для мінералізації домішок і концентруванням осаду, що містить вуглецевий субстрат. Окрім цього, надходження в його об'єм рециркуляційної води створює умови неоднорідності (градієнта) редокс-потенціалу по висоті шахтного колодязя, а також транспортує осад із наступних секцій, із зон денітрифікації та нітрифікації. Гідравлічне з'єднання секцій перетоками, дозволяє створити умови для підвищення селективності очищення в кожній із них, а рециркуляційні системи призначені для транспортування осаду із зон денітрифікації та нітрифікації в аноксидну зону, а також змушування води, що надходить на очищення із водою, збагаченою киснем, при цьому мінералізовані часточки осаду слугують центрами коагуляції. При цьому, саме за рахунок виконання перетоків такими, що складаються із горизонтальної та вертикальної трубопровідних частин досягається змішування потоків води, що надходить на очищення в секцію із рециркуляційним середовищем і спрямування такої суміші в нижню частину кожної із секційколодязів, а звільнення повітря, його розподіл по висоті шахтного колодязя, забезпечує градієнт редокс-потенціалу води по висоті шару води, що прискорює окислення забруднень і сприяє оптимальним умовам життєдіяльності активного мулу. 2 UA 82945 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання рециркуляційної системи у вигляді ерліфтних стояків, обладнаних пневматичними форсунками, до яких підводиться стиснуте повітря від пневмонагнітаючої системи забезпечує умови керування води, а також послідовне її транспортування із осадом з камери нітрифікації в зону денітрифікації із подальшим надходженням в аноксидний об'єм, звідки він періодично вилучається. Таким чином, система рециркуляції з використанням ерліфтних стояків виконує комплексну функцію - керування середовища та транспортної системи, що дозволяє досягти оптимального режиму аерації, за рахунок чого підвищується редокс-потенціал води між секціями очищення, а також в об'ємі кожної секції окремо, що є необхідною умовою окислення домішкових включень, які знаходяться у воді, особливо тих, котрі знаходяться в розчиненому стані, підтримання цього показника на необхідному рівні із мінімальними енерговитратами, при цьому забезпечується максимальна інтенсивність окислення забруднень із переведенням їх у зважену форму із утворенням дисперсій, а також створення умов денітрифікації та нітрифікації. Виконання фільтруючого блока у вигляді біоплато-фільтра закритого типу, заповненого мінеральним завантаженням, в якому висаджені вищі водні рослини забезпечує екологічно чисте вилучення забруднень шляхом їх поглинання кореневою системою спеціально підібраних рослин, які для них є поживними речовинами, а також транспірації - вилучення води рослинами і утворення осаду із забруднюючих речовин, одночасно змінюючи редокс-потенціал води, що очищається. Обладнання дренажними системами введення і відведення очищеної води в колодязь-резервуар дозволяє провадити оптимальну подачу води на фільтрування і контакт із кореневою системою рослин-макрофітів. Завдяки виконанню біоплато-фільтру закритого типу фітоочищення може провадитись не обмежуючись вегетативним періодом. Колодязь-резервуар очищеної води дозволяє накопичувати очищену технічну воду, яка може використовуватись у господарстві, а у поєднанні з пневмонагнітаючою системою дозволяє регулювати продуктивність очищення в залежності від кількісних та якісних показників води що надходить на очищення. Суть корисної моделі пояснюється кресленням, де зображена схема автономної водоочисної споруди ГЕЛІОБІОПЛАТО-139. Автономна водоочисна споруда ГЕЛІОБІОПЛАТО-139 складається з трубопроводу подачі води на очищення 1, приймального колодязя пісковловлювача 2, перетоку, що включає горизонтальну 3 та вертикальну 4 частин, рециркуляційного трубопроводу 5 колон-резервуарів шахтного типу 6, обладнаного трубопроводом вивантаження 7, горизонтального 8 і вертикального 9 трубопроводу, рециркуляційного трубопроводу 10 секції-колодязя денітрифікації 11, пневмонагнітаючої системи 12, пневмопроводу 13, ерліфтних Г-подібних стояків 14 з форсункою 15, горизонтального перетоку 16, приєднаного до вертикального трубопроводу 17 колон-резервуарів шахтного типу 18, в які заведений пневмопровід 19 до ерліфтного Г-подібного стояка 20 із форсункою 21, гідравлічної лінії подачі води в дренажну систему 22, введення води в фітофільтр-геліобіоплато закритого типу, окремі дозатори 24 біореагентів-суспензії ЕКОПРУТ-13, заповненого мінеральним завантаженням 25 і фільтруючим завантаженням-сорбентом БІОСОРБЕЛ-10, який складається з сипучих металевих елементів, або металевого лому, що містить алюміній і шунгіт 23, в якому висаджені вищі водні рослинимакрофіти 26, дренажної системи відведення води виконаної з діелектричного матеріалу 27, яка через трубопровід 28 з'єднана із колодязем-резервуаром очищеної води 29, до якого приєднаний трубопровід відводу очищеної води 30. Автономна водоочисна споруда ГЕЛІОБІОПЛАТО-139 працює наступним чином. Стічна вода подається на очищення по трубопроводу 1 і потрапляє в приймальний колодязь пісковловлювач 2, в якому осаджується пісок та грубі сміттєві частинки. Далі вода відбирається з верхньої зони горизонтальним трубопроводом перетоку 3 і надходить у його вертикальну трубопровідну частину 4. У верхній зоні вертикальної трубопровідної частини перетоку 4, вода, що надходить в колону-резервуар шахтного типу 6, змішується з рециркуляційним потоком, що подається по рециркуляційному трубопроводу 5. Утворюється суміш, яка сприяє зростанню редокс-потенціалу води, за рахунок чого провадиться первинна мінералізація і окислення забруднень. Вода, що надходить по рециркуляційному трубопроводу 5 збагачена повітрям та частинами домішок, що утворилися в нижній зоні наступної секції. Проходячи по вертикальній частині 4 перетоку, в нижню зону колони-резервуара шахтного типу 6, рециркуляційна вода, збагачена киснем, слугує окислювальним агентом, а часточки домішок є центрами коагулювання домішок, що утворюються в результаті інтенсивного окислення розчинених забруднень. Виходячи, в нижній частині колон-резервуарів шахтного типу суміш води поступово втрачає повітря, котре розподіляється нерівномірно по секції колон-резервуарів шахтного типу 6, таким чином 3 UA 82945 U 5 10 15 20 25 30 35 40 45 50 55 60 створюється градієнт редокс-потенціалу по висоті шахтного колодязя. Таке газонасичення, за рахунок чого відбувається зміна редокс-потенціалу водної системи, її перемішування, супроводжується окисленням забруднень із отриманням дисперсних домішок, які осаджуються в нижній зоні секції. Осад з нижньої частини періодично відкачується з використанням трубопроводу вивантаження 7. Вода, частково очищена з колон-резервуарів шахтного типу 6 горизонтальним трубопроводом 7 перетоку відбирається з верхньої частини і надходить в його вертикальну лінію 8, розташовану в наступному колон-резервуарів шахтного типу 11. У вертикальній лінії 8 вода, що надходить із колони-резервуара шахтного типу 6 змішується з рециркуляційною водою, що надходить із попередньої колони-резервуара шахтного типу, котра збагачена повітрям і містить часточки мінералізованих забруднень, котрі створюють умови для коагуляції та вилучення різних за природою забруднень, найбільш оптимальні умови для проведення денітрифікації забруднень завдяки зміні редокс-потенціалу, значення якого відмінні від аналогічного показника води колони-резервуара шахтного типу 6, а також створення градієнта його (редокс-потенціалу) значень по висоті колони-резервуара шахтного типу. При використанні активного мулу в аеробних умовах, в колонах-резервуарах шахтного типу забезпечується вилучення широкого спектра домішок, особливо тих, що знаходяться в розчиненому стані (нітрати, нітрити, води з гальванічного виробництва, а також з'єднань азоту та фосфору). Створення градієнта значень редокс-потенціалу завдяки вивільненню повітря, розчиненого в рециркуляційній воді, досягається зростання ефективності масообмінних процесів денітрифікації із використанням активного мулу. Утворений осад мінералізованих забруднень осаджується в нижній зоні секції, звідки осад із частиною води транспортується по ерліфтному стояку першого ступеня 14. Рушійною силою є аеродинамічний потік повітря, який подається від пневонагнітаючої системи 12 по пневмопроводу 13 у форсунку 15. Таким чином, ерліфтний стояк виконує роль гідротранспортування осаду та системи аераційного насичення рециркуляційної води, що надходить в попередню секцію-колодязь. З верхньої частини секції-колодязя денітрифікації 11, вода по горизонтального перетоку 16 потрапляє у вертикальний трубопровід 17 і надходить в нижню частину секції 18, в якій створені анаеробні умови для проведення процесу нітрифікації води активним мулом, створюючи оптимальні умови його життєдіяльності, зони більшого і меншого насичення киснем води, що найкращим чином впливає на інтенсивність і глибину вилучення забруднень із води. Осад, що утворюється в нижній частині секції-колодязя також транспортується ерліфтним стояком другого ступеню 20, за рахунок подачі стиснутого повітря від пневонагнітаючої системи 12 по пневмопроводу 19 до форсунки 21. Тільки в ерліфтному стояку рециркуляційна вода із секції нітрифікації збагачується повітрям і транспортується відповідним трубопроводом 10 в секціюколодязь денітрифікації 11. Вода, що пройшла багатоступеневе біологічне очищення, із секції нітрифікації по гідравлічній лінії 22 потрапляє в дренажну систему введення води 23 в біоплато-фільтр закритого типу 24, заповненого мінеральним завантаженням 25, в якому висаджені вищі вологолюбиві рослини 26. Вода із залишками забруднень фільтрується крізь мінеральне завантаження 25, контактуючи із кореневою системою рослин 26, яка поглинає залишки розчинених і високодисперсних включень, при цьому підвищується редокс-потенціал води, проходить процес ферментації, а також транспірації води рослинами. Очищена вода забирається нижньою дренажною системою 27 і трубопроводом 28 відводиться у колодязьрезервуар очищеної води 29, в якому провадиться її накопичення. Таким чином, в колодязірезервуарі поступово накопичується очищена вода, яка може бути використана в технічних цілях, наприклад для поливу, миття та інших цілей, для чого слугує трубопровід відводу очищеної води 30. Автономна водоочисна споруда ГЕЛІОБІОПЛАТО-139 відрізняється від споруд аналогічного призначення тим, що поєднує технологію інтенсивного біологічного очищення води, її фільтрування та фітоконтактного вилучення шкідливих речовин. При цьому досягається комплексний вплив мікробіологічного перетворення забруднень, що є небажаними для людини, але поживними речовинами для штамів біологічно активного субстрату, а також реалізується процес фітосорбційного поглинання та транспірації вологи. Окрім цього робота об'єкта реалізує безвідходну технологію і являє собою екологічно безпечний об'єкт, котрий може використовуватись автономно. Технологія, що реалізується пристроєм, дозволяє очищати природні води і комунальні стоки з широким спектром можливих забруднень. Автономна водоочисна споруда ГЕЛІОБІОПЛАТО-139, що пропонується, досягається таке композиційне використання кожного з елементів пристрою, які функціонально є пов'язані і взаємозалежними, що дозволяє одержати якісно новий технічний результат, а експлуатація 4 UA 82945 U 5 10 15 пристрою автономна водоочисна споруда ГЕЛІОБІОПЛАТО-139 проста, природна і економічно доцільна. Реалізація автономної водоочисної споруди ГЕЛІОБІОПЛАТО-139 дозволить використовувати пристрій протягом усього року, не обмежуючись теплим періодом. Підтримання оптимальних режимів і параметрів дозволяє одержувати технічний ефект і економічно більш ефективним у порівнянні з відомими. Так, при продуктивності 1 000,0…3 000,0 куб. м. на добу очисних споруд економічна ефективність може складати 760,0…1 300,0 тис. грн./рік за рахунок високих показників ефективності, надійності застосування і продовження терміну використання, економічності електро-енергетичного обладнання, що використовується. Відмінністю і позитивними характеристиками в запропонованій автономній водоочисній споруді ГЕЛІОБІОПЛАТО-139 також є природність водоочисних фітопроцесів і безпечність технології очищення води, простота експлуатації основного обладнання, що не потребує високопрофесійного обслуговуючого персоналу і процес очищення води є саморегульованим. Використана інформація: 1. Кульский Л.А., Строкач П.П. Технология очистки природных вод. / К.: "Вища школа", 1986 г. 2. System de recuperation des eaux pluviales. ISEA. www.novavia-france.com. 3. Блинов В.А. Биотехнология. - Саратов, 2003. - 196 с. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Автономна водоочисна споруда, яка складається з послідовно встановлених і гідравлічно з'єднаних приймального усереднювача-пісковловлювача, обладнаного трубопроводом подачі води на очищення, біореактора, фільтруючого блока, контактного резервуара очищеної води, з'єднаного з трубопроводом відводу очищеної води, яка відрізняється тим, що біореактор виконаний у вигляді послідовно розташованих як мінімум двох колон-резервуарів шахтного типу, які гідравлічно з'єднані перетоками і рециркуляційними системами, при цьому фільтруючий блок виконаний у вигляді фітофільтра-геліобіоплато, заповненого фільтруючим завантаженням-сорбентом БІОСОРБЕЛ-10, який складається з сипучих металевих елементів або металевого лому, що містить алюміній і шунгіт, а також сипучих сорбційно-фільтруючих гранул бруситу, і/або цеоліту, і/або кизельгуру, і/або кліноптилоліту, і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О, крім того в фільтруючому завантаженні-сорбенті БІОСОРБЕЛ-10 фітофільтра-геліобіоплато розміщують токопровідні електроди, які під'єднують до низьковольтного джерела електричного струму, при цьому в фільтруючому завантаженні-сорбенті БІОСОРБЕЛ-10 фітофільтра-геліобіоплато висаджують вищі водні рослини і/або вологолюбиві дерева енергетичних порід і обладнують, виконаними з діелектричного матеріалу, дренажними системами введення води на очищення в фільтруючий блок і відведення очищеної води в контактний-резервуар очищеної води, причому гідравлічне з'єднання послідовно розташованих секцій-резервуарів шахтного типу провадиться перетоками, виконаними такими, що складаються з горизонтальної та вертикальної трубопровідних частин, а рециркуляційні системи послідовно з'єднують між собою найближчі колони-резервуари шахтного типу і виконані у вигляді ерліфтних Г-подібних вертикальних стояків, які зблоковують з окремими дозаторами біореагентів-суспензій ЕКОПРУТ-13, яка складається з бактеріальних препаратів ТМ "МІКРОЗІМ", і/або біологічно активного концентрату "ТАМИР", і/або біопрепаратів ТМ "ЕПАРКО", і/або "БАЙКАЛ" і високодисперсних мінеральних наповнювачів кліноптилоліту, або сапоніту, з найбільш ймовірною кристалографічною формулою Mg3Si4О10(ОН)2, і/або меленого бруситу ТМ "АКВАМАГ", і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4CaAl6Si30О72x24Н2О. 2. Автономна водоочисна споруда за п. 1, яка відрізняється тим, що біореагент-суспензія ЕКОПРУТ-13, яка складається з бактеріальних препаратів ТМ "МІКРОЗІМ", і/або біологічно активного концентрату ТМ "ТАМИР", і/або біопрепаратів ТМ "ЕПАРКО", і/або ТМ "БАЙКАЛ" і високодисперсних мінеральних наповнювачів кліноптилоліту, або сапоніту, з найбільш ймовірною кристалографічною формулою Mg3Si4О10(ОН)2, і/або меленого бруситу ТМ "АКВАМАГ", і/або туфу, з найбільш ймовірною кристалографічною формулою (Na,K)4СаАl6Si30О72x24Н2О, активована розчином католіту. 5 UA 82945 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
