Пристрій для оцінки стану периферичної нервової системи хворих із цукровим діабетом

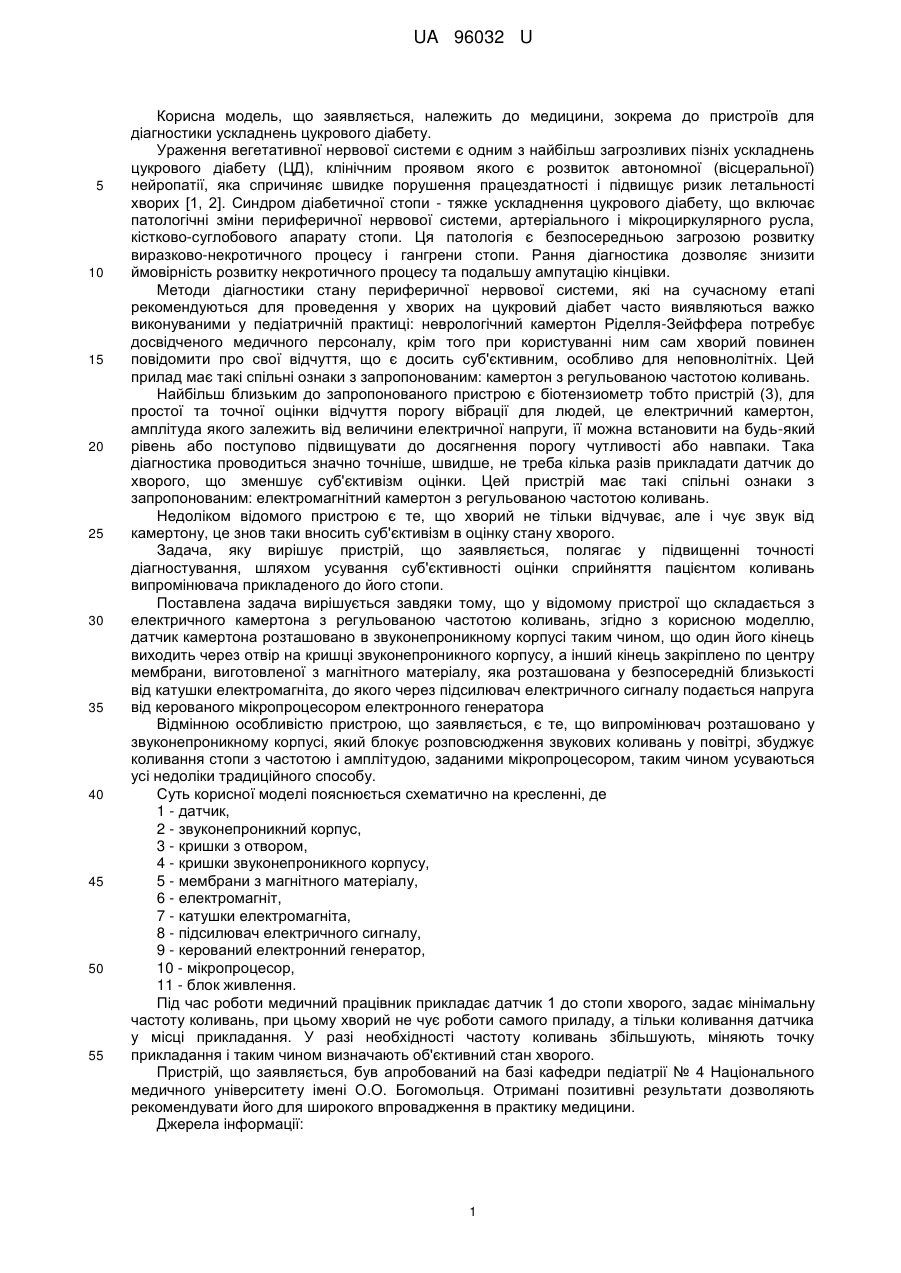

Реферат: UA 96032 U UA 96032 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до медицини, зокрема до пристроїв для діагностики ускладнень цукрового діабету. Ураження вегетативної нервової системи є одним з найбільш загрозливих пізніх ускладнень цукрового діабету (ЦД), клінічним проявом якого є розвиток автономної (вісцеральної) нейропатії, яка спричиняє швидке порушення працездатності і підвищує ризик летальності хворих [1, 2]. Синдром діабетичної стопи - тяжке ускладнення цукрового діабету, що включає патологічні зміни периферичної нервової системи, артеріального і мікроциркулярного русла, кістково-суглобового апарату стопи. Ця патологія є безпосередньою загрозою розвитку виразково-некротичного процесу і гангрени стопи. Рання діагностика дозволяє знизити ймовірність розвитку некротичного процесу та подальшу ампутацію кінцівки. Методи діагностики стану периферичної нервової системи, які на сучасному етапі рекомендуються для проведення у хворих на цукровий діабет часто виявляються важко виконуваними у педіатричній практиці: неврологічний камертон Ріделля-Зейффера потребує досвідченого медичного персоналу, крім того при користуванні ним сам хворий повинен повідомити про свої відчуття, що є досить суб'єктивним, особливо для неповнолітніх. Цей прилад має такі спільні ознаки з запропонованим: камертон з регульованою частотою коливань. Найбільш близьким до запропонованого пристрою є біотензиометр тобто пристрій (3), для простої та точної оцінки відчуття порогу вібрації для людей, це електричний камертон, амплітуда якого залежить від величини електричної напруги, її можна встановити на будь-який рівень або поступово підвищувати до досягнення порогу чутливості або навпаки. Така діагностика проводиться значно точніше, швидше, не треба кілька разів прикладати датчик до хворого, що зменшує суб'єктивізм оцінки. Цей пристрій має такі спільні ознаки з запропонованим: електромагнітний камертон з регульованою частотою коливань. Недоліком відомого пристрою є те, що хворий не тільки відчуває, але і чує звук від камертону, це знов таки вносить суб'єктивізм в оцінку стану хворого. Задача, яку вирішує пристрій, що заявляється, полягає у підвищенні точності діагностування, шляхом усування суб'єктивності оцінки сприйняття пацієнтом коливань випромінювача прикладеного до його стопи. Поставлена задача вирішується завдяки тому, що у відомому пристрої що складається з електричного камертона з регульованою частотою коливань, згідно з корисною моделлю, датчик камертона розташовано в звуконепроникному корпусі таким чином, що один його кінець виходить через отвір на кришці звуконепроникного корпусу, а інший кінець закріплено по центру мембрани, виготовленої з магнітного матеріалу, яка розташована у безпосередній близькості від катушки електромагніта, до якого через підсилювач електричного сигналу подається напруга від керованого мікропроцесором електронного генератора Відмінною особливістю пристрою, що заявляється, є те, що випромінювач розташовано у звуконепроникному корпусі, який блокує розповсюдження звукових коливань у повітрі, збуджує коливання стопи з частотою і амплітудою, заданими мікропроцесором, таким чином усуваються усі недоліки традиційного способу. Суть корисної моделі пояснюється схематично на кресленні, де 1 - датчик, 2 - звуконепроникний корпус, 3 - кришки з отвором, 4 - кришки звуконепроникного корпусу, 5 - мембрани з магнітного матеріалу, 6 - електромагніт, 7 - катушки електромагніта, 8 - підсилювач електричного сигналу, 9 - керований електронний генератор, 10 - мікропроцесор, 11 - блок живлення. Під час роботи медичний працівник прикладає датчик 1 до стопи хворого, задає мінімальну частоту коливань, при цьому хворий не чує роботи самого приладу, а тільки коливання датчика у місці прикладання. У разі необхідності частоту коливань збільшують, міняють точку прикладання і таким чином визначають об'єктивний стан хворого. Пристрій, що заявляється, був апробований на базі кафедри педіатрії № 4 Національного медичного університету імені О.О. Богомольця. Отримані позитивні результати дозволяють рекомендувати його для широкого впровадження в практику медицини. Джерела інформації: 1 UA 96032 U 5 1. Соколова Л.К. Диабетическая автономная кардиальная нейропатия: клинические проявления, диагностика и выбор патогенетической терапии. // Ліки України. - 2011, 6(152), с. 31-35. 2. Шепелькевич А.П., Забаровская З.В. Диагностика, лечение автономной нейропатии у больных сахарным диабетом. // Учебн.-метод.пособие А.П. Шепелькевич. - Мн., БГМУ, 2004, 18 с. 3. Перцева Н.О., Данилова А.В. Комплексное лечение диабетической полинеропатии. Международный эндокринологический журнал. - 2012, 1(41) 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для оцінки стану периферичної нервової системи у хворих із цукровим діабетом, що складається з електричного камертона з регульованою частотою коливань, який відрізняється тим, що датчик камертона розташовано в звуконепроникному корпусі таким чином, що один його кінець виходить через отвір на кришці звуконепроникного корпусу, а інший кінець закріплено по центру мембрани, виготовленої з магнітного матеріалу, яка розташована у безпосередній близькості від катушки електромагніта, до якого через підсилювач електричного сигналу подається напруга від керованого мікропроцесором електронного генератора. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
