Автоматичний запит на повтор по зворотній лінії зв’язку

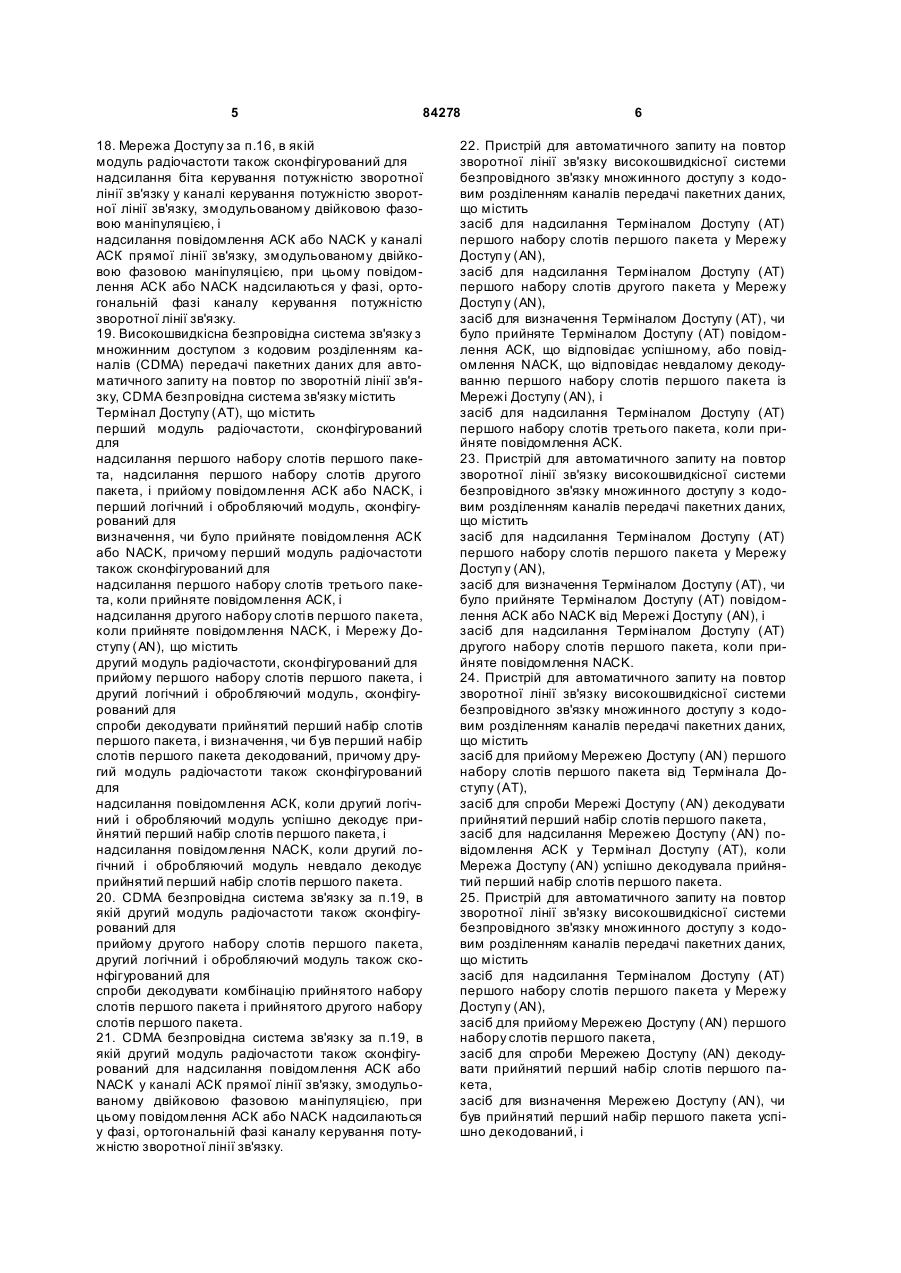

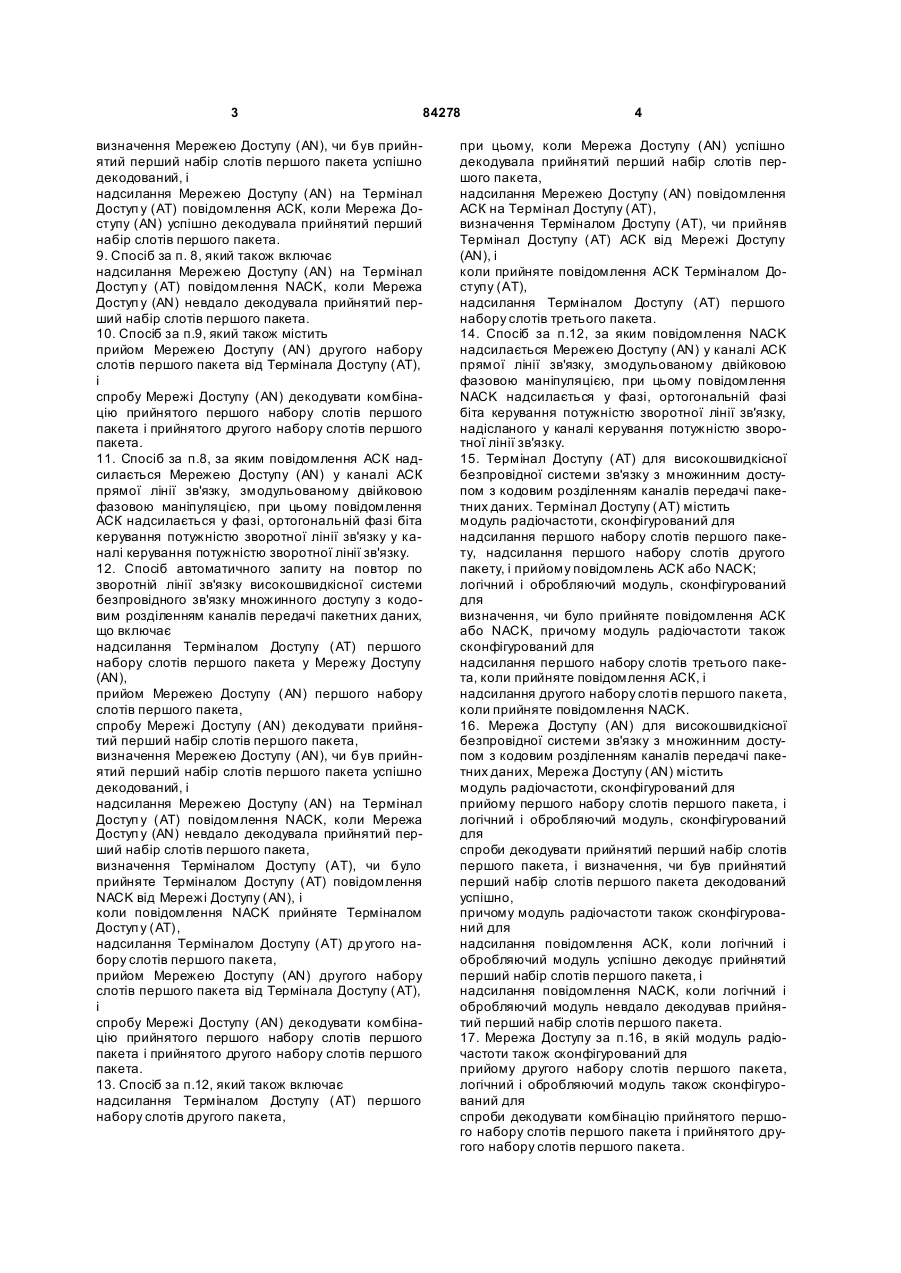

1. Спосіб автоматичного запиту на повтор по зворотній лінії зв'язку високошвидкісної системи безпровідного зв'язку з множинним доступом з кодовим розділенням каналів передачі пакетних даних, що включає надсилання Терміналом Доступу (AT) першого набору слотів першого пакета у Мережу Доступу (AN), надсилання Терміналом Доступу (AT) першого набору слотів другого пакета у Мережу Доступу (AN), визначення Терміналом Доступу (AT), чи було повідомлення АСК, що відповідає успішному, або повідомлення NACK, що відповідає невдалому декодуванню першого набору слотів першого пакета із Мережі Доступу (AN), прийняте Терміналом Доступ у (AT), і надсилання Терміналом Доступу (AT) першого набору слотів третього пакета, коли повідомлення АСК прийняте. 2. Спосіб за п.1, який також включає надсилання Терміналом Доступу (AT) др угого набору слотів першого пакета, коли прийняте повідомлення NACK. 3. Спосіб за п.1, який також включає прийом Мережею Доступу (AN) першого набору слотів першого пакета, спробу Мережі Доступу (AN) декодувати прийнятий перший набір слотів першого пакета, визначення Мережею Доступу (AN), чи був прийнятий перший набір слотів першого пакета успішно декодований, і надсилання Мережею Доступу (AN) на Термінал Доступ у (AT) повідомлення АСК, коли Мережа До 2 (19) 1 3 84278 визначення Мережею Доступу (AN), чи був прийнятий перший набір слотів першого пакета успішно декодований, і надсилання Мережею Доступу (AN) на Термінал Доступ у (AT) повідомлення АСК, коли Мережа Доступу (AN) успішно декодувала прийнятий перший набір слотів першого пакета. 9. Спосіб за п. 8, який також включає надсилання Мережею Доступу (AN) на Термінал Доступ у (AT) повідомлення NACK, коли Мережа Доступ у (AN) невдало декодувала прийнятий перший набір слотів першого пакета. 10. Спосіб за п.9, який також містить прийом Мережею Доступу (AN) другого набору слотів першого пакета від Термінала Доступу (AT), і спробу Мережі Доступу (AN) декодувати комбінацію прийнятого першого набору слотів першого пакета і прийнятого другого набору слотів першого пакета. 11. Спосіб за п.8, за яким повідомлення АСК надсилається Мережею Доступу (AN) у каналі АСК прямої лінії зв'язку, змодульованому двійковою фазовою маніпуляцією, при цьому повідомлення АСК надсилається у фазі, ортогональній фазі біта керування потужністю зворотної лінії зв'язку у каналі керування потужністю зворотної лінії зв'язку. 12. Спосіб автоматичного запиту на повтор по зворотній лінії зв'язку високошвидкісної системи безпровідного зв'язку множинного доступу з кодовим розділенням каналів передачі пакетних даних, що включає надсилання Терміналом Доступу (AT) першого набору слотів першого пакета у Мережу Доступу (AN), прийом Мережею Доступу (AN) першого набору слотів першого пакета, спробу Мережі Доступу (AN) декодувати прийнятий перший набір слотів першого пакета, визначення Мережею Доступу (AN), чи був прийнятий перший набір слотів першого пакета успішно декодований, і надсилання Мережею Доступу (AN) на Термінал Доступ у (AT) повідомлення NACK, коли Мережа Доступ у (AN) невдало декодувала прийнятий перший набір слотів першого пакета, визначення Терміналом Доступу (AT), чи було прийняте Терміналом Доступу (AT) повідомлення NACK від Мережі Доступу (AN), і коли повідомлення NACK прийняте Терміналом Доступ у (AT), надсилання Терміналом Доступу (AT) др угого набору слотів першого пакета, прийом Мережею Доступу (AN) другого набору слотів першого пакета від Термінала Доступу (AT), і спробу Мережі Доступу (AN) декодувати комбінацію прийнятого першого набору слотів першого пакета і прийнятого другого набору слотів першого пакета. 13. Спосіб за п.12, який також включає надсилання Терміналом Доступу (AT) першого набору слотів другого пакета, 4 при цьому, коли Мережа Доступу (AN) успішно декодувала прийнятий перший набір слотів першого пакета, надсилання Мережею Доступу (AN) повідомлення АСК на Термінал Доступу (AT), визначення Терміналом Доступу (AT), чи прийняв Термінал Доступу (AT) АСК від Мережі Доступу (AN), і коли прийняте повідомлення АСК Терміналом Доступу (AT), надсилання Терміналом Доступу (AT) першого набору слотів третього пакета. 14. Спосіб за п.12, за яким повідомлення NACK надсилається Мережею Доступу (AN) у каналі АСК прямої лінії зв'язку, змодульованому двійковою фазовою маніпуляцією, при цьому повідомлення NACK надсилається у фазі, ортогональній фазі біта керування потужністю зворотної лінії зв'язку, надісланого у каналі керування потужністю зворотної лінії зв'язку. 15. Термінал Доступу (AT) для високошвидкісної безпровідної системи зв'язку з множинним доступом з кодовим розділенням каналів передачі пакетних даних. Термінал Доступу (AT) містить модуль радіочастоти, сконфігурований для надсилання першого набору слотів першого пакету, надсилання першого набору слотів другого пакету, і прийому повідомлень АСК або NACK; логічний і обробляючий модуль, сконфігурований для визначення, чи було прийняте повідомлення АСК або NACK, причому модуль радіочастоти також сконфігурований для надсилання першого набору слотів третього пакета, коли прийняте повідомлення АСК, і надсилання другого набору слоті в першого пакета, коли прийняте повідомлення NACK. 16. Мережа Доступу (AN) для високошвидкісної безпровідної системи зв'язку з множинним доступом з кодовим розділенням каналів передачі пакетних даних, Мережа Доступу (AN) містить модуль радіочастоти, сконфігурований для прийому першого набору слотів першого пакета, і логічний і обробляючий модуль, сконфігурований для спроби декодувати прийнятий перший набір слотів першого пакета, і визначення, чи був прийнятий перший набір слотів першого пакета декодований успішно, причому модуль радіочастоти також сконфігурований для надсилання повідомлення АСК, коли логічний і обробляючий модуль успішно декодує прийнятий перший набір слотів першого пакета, і надсилання повідомлення NACK, коли логічний і обробляючий модуль невдало декодував прийнятий перший набір слотів першого пакета. 17. Мережа Доступу за п.16, в якій модуль радіочастоти також сконфігурований для прийому другого набору слотів першого пакета, логічний і обробляючий модуль також сконфігурований для спроби декодувати комбінацію прийнятого першого набору слотів першого пакета і прийнятого другого набору слотів першого пакета. 5 84278 18. Мережа Доступу за п.16, в якій модуль радіочастоти також сконфігурований для надсилання біта керування потужністю зворотної лінії зв'язку у каналі керування потужністю зворотної лінії зв'язку, змодульованому двійковою фазовою маніпуляцією, і надсилання повідомлення АСК або NACK у каналі АСК прямої лінії зв'язку, змодульованому двійковою фазовою маніпуляцією, при цьому повідомлення АСК або NACK надсилаються у фазі, ортогональній фазі каналу керування потужністю зворотної лінії зв'язку. 19. Високошвидкісна безпровідна система зв'язку з множинним доступом з кодовим розділенням каналів (CDMA) передачі пакетних даних для автоматичного запиту на повтор по зворотній лінії зв'язку, CDMA безпровідна система зв'язку містить Термінал Доступу (AT), що містить перший модуль радіочастоти, сконфігурований для надсилання першого набору слотів першого пакета, надсилання першого набору слотів другого пакета, і прийому повідомлення АСК або NAСK, і перший логічний і обробляючий модуль, сконфігурований для визначення, чи було прийняте повідомлення АСК або NACK, причому перший модуль радіочастоти також сконфігурований для надсилання першого набору слотів третього пакета, коли прийняте повідомлення АСК, і надсилання другого набору слоті в першого пакета, коли прийняте повідомлення NACK, і Мережу Доступу (AN), що містить другий модуль радіочастоти, сконфігурований для прийому першого набору слотів першого пакета, і другий логічний і обробляючий модуль, сконфігурований для спроби декодувати прийнятий перший набір слотів першого пакета, і визначення, чи був перший набір слотів першого пакета декодований, причому другий модуль радіочастоти також сконфігурований для надсилання повідомлення АСК, коли другий логічний і обробляючий модуль успішно декодує прийнятий перший набір слотів першого пакета, і надсилання повідомлення NACK, коли другий логічний і обробляючий модуль невдало декодує прийнятий перший набір слотів першого пакета. 20. CDMA безпровідна система зв'язку за п.19, в якій другий модуль радіочастоти також сконфігурований для прийому другого набору слотів першого пакета, другий логічний і обробляючий модуль також сконфігурований для спроби декодувати комбінацію прийнятого набору слотів першого пакета і прийнятого другого набору слотів першого пакета. 21. CDMA безпровідна система зв'язку за п.19, в якій другий модуль радіочастоти також сконфігурований для надсилання повідомлення АСК або NACK у каналі АСК прямої лінії зв'язку, змодульованому двійковою фазовою маніпуляцією, при цьому повідомлення АСК або NACK надсилаються у фазі, ортогональній фазі каналу керування потужністю зворотної лінії зв'язку. 6 22. Пристрій для автоматичного запиту на повтор зворотної лінії зв'язку високошвидкісної системи безпровідного зв'язку множинного доступу з кодовим розділенням каналів передачі пакетних даних, що містить засіб для надсилання Терміналом Доступу (AT) першого набору слотів першого пакета у Мережу Доступ у (AN), засіб для надсилання Терміналом Доступу (AT) першого набору слотів другого пакета у Мережу Доступ у (AN), засіб для визначення Терміналом Доступу (AT), чи було прийняте Терміналом Доступу (AT) повідомлення АСК, що відповідає успішному, або повідомлення NACK, що відповідає невдалому декодуванню першого набору слотів першого пакета із Мережі Доступу (AN), і засіб для надсилання Терміналом Доступу (AT) першого набору слотів третього пакета, коли прийняте повідомлення АСК. 23. Пристрій для автоматичного запиту на повтор зворотної лінії зв'язку високошвидкісної системи безпровідного зв'язку множинного доступу з кодовим розділенням каналів передачі пакетних даних, що містить засіб для надсилання Терміналом Доступу (AT) першого набору слотів першого пакета у Мережу Доступ у (AN), засіб для визначення Терміналом Доступу (AT), чи було прийняте Терміналом Доступу (AT) повідомлення АСК або NACK від Мережі Доступу (AN), і засіб для надсилання Терміналом Доступу (AT) другого набору слотів першого пакета, коли прийняте повідомлення NACK. 24. Пристрій для автоматичного запиту на повтор зворотної лінії зв'язку високошвидкісної системи безпровідного зв'язку множинного доступу з кодовим розділенням каналів передачі пакетних даних, що містить засіб для прийому Мережею Доступу (AN) першого набору слотів першого пакета від Термінала Доступу (AT), засіб для спроби Мережі Доступу (AN) декодувати прийнятий перший набір слотів першого пакета, засіб для надсилання Мережею Доступу (AN) повідомлення АСК у Термінал Доступу (AT), коли Мережа Доступу (AN) успішно декодувала прийнятий перший набір слотів першого пакета. 25. Пристрій для автоматичного запиту на повтор зворотної лінії зв'язку високошвидкісної системи безпровідного зв'язку множинного доступу з кодовим розділенням каналів передачі пакетних даних, що містить засіб для надсилання Терміналом Доступу (AT) першого набору слотів першого пакета у Мережу Доступ у (AN), засіб для прийому Мережею Доступу (AN) першого набору слотів першого пакета, засіб для спроби Мережею Доступу (AN) декодувати прийнятий перший набір слотів першого пакета, засіб для визначення Мережею Доступу (AN), чи був прийнятий перший набір першого пакета успішно декодований, і 7 84278 8 засіб для визначення, коли Мережа Доступу (AN) невдало декодувала прийнятий перший набір слотів першого пакета, засіб для надсилання Мережею Доступу (AN) повідомлення NACK на Термінал Доступу (AT), засіб для визначення Терміналом Доступу (AT), чи прийняв Термінал Доступу (AT) повідомлення NACK від Мережі Доступу (AN), і засіб для визначення, що повідомлення NACK було прийняте Терміналом Доступу (AT), засіб для надсилання Терміналом Доступу (AT) другого набору слотів першого пакета, засіб для прийому Мережею Доступу (AN) другого набору слотів першого пакета від Термінала Доступу (AT), і засіб для спроби Мережі Доступу (AN) декодувати комбінацію прийнятого першого набору слотів першого пакета і прийнятого другого набору слотів першого пакета. Даний винахід загалом відноситься до безпровідного зв'язку, і, більш конкретно, до передачі даних у системі безпровідного зв'язку. Докладний виклад CDMA2000 Високошвидкісного Радіоінтерфейсу Передачі Даних виданий як TIA/EIA/IS-856, і, більш точно, QUALCOMM CDMA2000 1´EV-DO версія є радіоінтерфейсом, оптимізованим для високошвидкісної безпровідної доставки даних на мобільні і стаціонарні термінали. У 1´EV-DO Термінал Доступу (AT) являє собою пристрій з радіомодемом та інтерфейсом даних, який дозволяє користувачеві одержати доступ до мережі з комутацією пакетів даних через 1´EVDO мережу доступ у. Термінал Доступу (AT) є аналогом Мобільної Станції у IS-41 стільниковій мережі. Мережа Доступу (AN) являє собою мережне обладнання, що забезпечує зв'язок між мережею з комутацією пакетів даних, наприклад Інтернет, і Терміналами Доступу (AT). Як згадано тут, Мережа Доступу (AN) може містити одну модемну групу приймача-передавача, і, додатково, інше мережне обладнання, наприклад модемну групу контролера. Пряма лінія зв'язку (FL) стосується обміну інформацією від Мережі Доступу (AN) до Термінала Доступ у (AT). Відповідно, зворотна лінія зв'язку (RL) стосується обміну інформацією від Термінала Доступ у (AT) до Мережі Доступу (AN). Множинні Термінали Доступу (AT) можуть сполучатися у межах сектора, що покривається однією базовою приймально-передавальною станцією (BTS). Мережа Доступу (AN) обмежена приймальною пороговою потужністю. Прийнята порогова потужність - це функція кількості Терміналів Доступу (AT) у секторі і швидкості передачі даних кожного Термінала Доступу (AT) у секторі. Термінал Доступу (AT), що передає на високій швидкості передачі даних, передає сигнали більшої потужності, ніж Термінал Доступу (AT), що передає на малій швидкості передачі даних. Коли Мережа Доступу (AN) досягає приймальної порогової потужності, Мережа Доступу (AN) може надіслати повідомлення на активний канал зворотного зв'язку до усі х Терміналів Доступу (AT) у секторі Мережі Доступу (AN), щоб знизити швидкість передачі. Зниження швидкості передачі може призвести до меншої пропускної здатності, і межа приймальної порогової потужності може бути обмежувальним фактором усієї пропускної здатності даних Терміналів Доступу (AT) у секторі. Тому існує потреба для способу і пристрою, щоб збільшити пропускну здатність даних у секторі. Фіг.1 ілюструє передачу сигналів між Терміналом Доступу (AT) і Мережею Доступу (AN); Фіг.2 ілюструє спосіб передачі даних Терміналом Доступу (AT); Фіг.3 ілюструє спосіб передачі даних Мережею Доступ у (AN); і Фіг.4 ілюструє блок-схему Термінала Доступу (AT) і Мережі доступу (AN) у безпровідній системі зв'язку. У системі множинного доступу з кодовим розділенням каналів (CDMA), яка відповідає «TIA/EIA/IS-95 Mobile Station-Base Station Compatibility Standard for Dual-Mode Wideband Spread Spectrum Cellular System» (IS-95), пакети даних можуть бути передані у FL. Методика для FL передачі описана [у патентній заявці №08/963,3868 з назвою «Method and Apparatus for High Rate Packet Data Transmission»], по якій був виданий [патент №6,574,211, опублікований 2 червня 2003р.]. Наприклад, пакет даних може містити визначену раніше кількість модулів даних, кожний модуль даних ідентифікований порядковим номером. На неправильний прийом мобільною станцією одного або більше модулів даних мобільна станція може відправити повідомлення, що заперечує підтвердження прийому (NACK), по каналу зворотного зв'язку (RL) ACK, вказуючи порядкові номери модулів даних, яких не вистачає, для повторної передачі від основної станції. Основна станція приймає NACK повідомлення і може повторно передати модулі даних, прийняті у помилці. Такі підтвердження або повторні передачі для передачі даних у RL не існують у CD MA системі. Блок передачі даних фізичного рівня 1´-EVDO є пакетом фізичного рівня. Дані містяться у пакеті фізичного рівня. У RL пакети фізичного рівня містяться у фреймах. Фрейми можуть мати тривалість 26,66 мілісекунд (мс). Фрейм може містити 16 слотів, з тривалістю кожного слота 1,66мс. Дані змодульовані зі змінними швидкостями передачі даних у Зворотному Каналі Трафіка. 9 84278 Швидкості передачі даних можуть бути 9,6 кілобітів за секунду (kbps), 19,2 kbps, 38,4 kbps, 76,8 kbps і 153,6 kbps. У швидкостях передачі даних менших ніж 76,8 kbps дані можуть бути повторені у фреймі. Наприклад, при 9,6 kbps дані можуть бути надіслані у перших двох слота х фрейму, і ті ж самі дані повторені 7 разів у наступних 14 слотах 16слотового фрейму; при 19,2 kbps дані можуть бути надіслані у перших 4 слотах фрейму і потім повторені 3 рази у наступних 12 слота х 16-слотового фрейму; при 38,4 kbps дані можуть бути надіслані у перших 8 слотах фрейму і потім повторені один раз у наступних 8 слотах 16-слотового фрейму. Хоча дані не повторені у фреймі для швидкості передачі даних 76,8 kbps, надлишковість забезпечується кодуванням, таким як Турбо-кодування, оскільки кодування забезпечує надлишковість для даних в інши х швидкостях передачі даних. Повторення даних у межах фрейму і надлишковість, забезпечена кодуванням, можуть бути з користю використані для того, щоб зменшити передачу надлишкових даних індивідуальним Терміналам Доступу (AT). Зі зменшенням кількості надлишкових даних, переданих індивідуальним Терміналом Доступу (AT) у секторі, пропускна здатність ефективно зростає для сектора, оскільки дані передані у більш короткій тривалості. Для швидкостей передачі даних менших ніж 153,6 kbps 16-слотовий фрейм може бути розділений на 16/N набори слотів перед передачею Терміналом Доступу (AT), де N може бути 1, 2, 4 або 8. Наприклад, коли N дорівнює 2, Термінал Доступу (AT) може передати першу половину фрейму (8 слотів) у Мережу доступу (AN) і тримати другу половину фрейму у черзі для можливої повторної передачі даних в залежності від успішного декодування даних першої половини фрейму, прийнятої Мережею Доступу (AN). Запит автоматичного повтору (ARQ) стосується протоколу, в якому одержувач просить, щоб передавач повторно надіслав дані. Після успішного декодування першої половини фрейму Мережа Доступ у (AN) може надіслати підтверджуюче прийом повідомлення (ACK) на Термінал Доступу (AT) для того, щоб вказати, що Мережа Доступу (AN) успішно декодувала дані, прийняті у першій половині фрейму. Після невдалого декодування першої половини фрейму Мережа Доступу (AN) може надіслати повідомлення, що заперечує підтвердження прийому (NACK), на Термінал Доступу (AT) для того, щоб вказати, що Мережа Доступу (AN) невдало декодувала дані, прийняті у першій половині фрейму. ACK являє собою повідомлення, передане для того, щоб вказати, що деякі дані були прийняті правильно. Як правило, якщо відправник не приймає повідомлення ACK після закінчення деякого визначеного раніше часу або приймає повідомлення NACK, то початкові дані будуть надіслані знову. NACK являє собою повідомлення, передане для того, щоб вказати, що деякі дані були прийняті неправильно, наприклад, дані можуть мати помилку контрольної суми. Альтернативою надсиланню повідомлення NACK є використання тільки повід 10 омлень ACK, і у цьому випадку, коли повідомлення ACK не було прийняте, то після закінчення певного часу, вважається NACK. У цьому випадку NACK є прийомом повідомлення NACK або неприйомом повідомлення ACK. ACK або NACK можна надіслати по каналу прямого зв'язку (FL) ACK. У 1´EV-D O канал прямого зв'язку (FL) ACK може бути введений як новий МАС підканал. Існуючий FL Середній Канал Керування Доступом (МАС) 1´EV-DO включає в себе підканал, названий як Канал Керування Потужністю Зворотного Зв'язку (RPC). Канал RPC використовує модуляцію двійкової фазової маніпуляції (BPSK) для того, щоб надіслати біт RPC, який запитує Термінали Доступу (AT) у секторі, щоб збільшити або знизити їх потужність. Канал прямого зв'язку (FL) ACK може використовувати модуляцію BPSK на фазі, ортогональній до фази каналу RPC. Інші способи можуть бути використані для того, щоб створити канал прямого зв'язку (FL) ACK. У цей час є 64 підканали (МАС). Деякі з цих підканалів можуть бути використані для каналу прямого зв'язку (FL) ACK. У цьому прикладі фаза модуляції каналу прямого зв'язку (FL) ACK не повинна бути ортогональною каналам RPC. Коли Термінал Доступу (AT) знаходиться у програмному забезпеченні передачі, біт ACK може бути переданий тільки від сектора, що служить, або від усіх секторів в Активному Наборі Терміналів Доступу (AT). Фіг.1 ілюструє передачу сигналів між Терміналом 102 Доступ у (AT) і Мережею 104 Доступу (AN), використовуючи ARQ. Термінал Доступу (AT) надсилає перший набір 106 слотів пакету n. У цьому прикладі перший набір слотів містить 8 слотів. Перший набір 114 слотів пакету n прийнятий Мережею Доступу (AN). Негайно після першого набору 106 слотів пакету n, надісланого Терміналом Доступ у (AT), перший набір 108 слотів пакету n+1 надсилається Терміналом Доступу (AT), і перший набір 116 слотів пакету n+1 приймається Мережею Доступ у (AN). Також, на Фіг.1 показано, що перший набір 122 слотів пакету n-1 надісланий Терміналом 102 Доступу (AT) до надсилання першого набору 106 слотів пакету n, і перший набір 124 слотів пакету n-1 приймається Мережею Доступу (AN) 104. Перед надсиланням наступного набору слотів Термінал Доступу (AT) приймає сигнал підтвердження прийому ACK або NACK від Мережі Доступу (AN), який вказує, чи був перший набір 114 слотів пакету n успішно декодований чи невдало декодований. Сигнал підтвердження прийому повідомляє Термінал Доступу (AT) про те, чи надсилати повторно дані, наприклад, надсилати другий набір слотів пакету n, що містить надлишкові дані, або надсилати нові дані, наприклад, перший набір слотів пакету n+2. У цьому прикладі Мережа Доступу AN надсилає ACK 126, щоб вказати, що перший набір 114 слотів пакету n був успішно декодований. Термінал Доступу (AT) приймає ACK, вказуючи, що перший набір 110 слотів пакету n+2 може бути надісланий Терміналом Доступу (AT). Мережа Доступу (AN) приймає перший набір 118 слотів пакету n+2. 11 84278 Перед надсиланням наступного набору 112 слотів Термінал Доступу (AT) приймає сигнал підтвердження прийому ACK або NACK від Мережі Доступ у (AN), який вказує, чи був перший набір 116 слотів пакету n+1 успішно декодований чи невдало декодований. У цьому прикладі Мережа Доступ у (AN) надсилає NACK. Базуючись на прийомі NACK, Термінал Доступу (AT) повторно надсилає дані, надсилаючи другий набір 112 слотів пакету n+1, що містить надлишкові дані. Мережа Доступ у (AN) приймає другий набір 120 слотів пакету n+1. Мережа Доступу (AN) може об'єднати дані, що містяться у першому наборі 116 слотів пакету n+1, з надлишковими даними, що містяться у др угому наборі 120 слотів пакету n+1, і спробувати декодувати дані, що містяться в об'єднаних наборах слотів. З доданням надлишкових даних збільшена ймовірність успішного декодування даних. Фахівці у даній галузі техніки оцінять, що пропускна здатність системи була збільшена, не передаючи надлишкові дані, тобто, другий набір слотів, коли Мережа Доступу (AN) успішно декодувала дані, що містяться у першому наборі слотів. У цьому прикладі двох наборів із 8 слотів пропускна здатність може потенційно бути подвоєна. Фіг.2 ілюструє спосіб передачі даних Терміналом Доступу (AT). На етапі 202 Термінал Доступу (AT) надсилає перший набір слотів першого пакету у Мережу Доступ у (AN). На етапі 204 Термінал Доступ у (AT) надсилає перший набір слотів другого пакету у Мережу Доступ у. Для фа хівців у даній галузі техніки зрозуміло, що, коли пакет розділений більше ніж на два набори, наприклад, чотири набори слотів по чотири слота кожний, додаткові передачі перших наборів пакетів можуть бути виконані перед переходом до етапу 206. На етапі 206 Термінал Доступу (AT) визначає, чи був ACK або NACK прийнятий від Мережі Доступу (AN). У цьому прикладі ACK вказує, що перший набір слотів першого пакету був успішно декодований Мережею Доступу (AN), і N ACK вказує, що перший набір слотів першого пакету був декодований невдало Мережею Доступу (AN). Коли ACK був прийнятий, Термінал Доступу (AT) надсилає перший набір слотів третього пакету на етапі 210. Коли NACK був прийнятий, Термінал Доступ у (AT) надсилає другий набір слотів першого пакету на етапі 208. Попередній приклад показаний для пакету, який розділений на два набори із восьми слотів. Для фахівців у даній галузі техніки зрозуміло, що пакет може бути розділений більш ніж на дві частини. Наприклад, якщо пакет розділений на чотири набори слотів, із чотирьох слотів кожний, Термінал Доступ у (AT) може надіслати перший набір слотів першого пакету на етапі 202, і потім Термінал Доступу (AT) може надіслати перший набір слотів другого пакету на етапі 204. Коли ACK прийнятий Терміналом Доступу (AT) відповідно до успішного декодування першого набору слотів першого пакету на етапі 206, Термінал Доступу (AT) може надіслати перший набір слотів третього пакету на етапі 210. Коли NACK прийнятий Терміналом Доступу 12 (AT), відповідно до невдалого декодування першого набору слотів першого пакету на етапі 206, Термінал Доступу (AT) може надіслати другий набір слотів першого пакету на етапі 208. Крім того, коли ACK, що відповідає успішному декодуванню першого набору слотів др угого пакету Мережею Доступу (AN) (не показаний), прийнятий Терміналом Доступу (AT), Термінал Доступу (AT) може надіслати або (а) перший набір слотів четвертого пакету за умови, що перший набір слотів першого пакету був також успішно декодований, або (b) перший набір слотів третього пакету за умови, що перший набір слотів першого пакету був декодований невдало. Коли NACK прийнятий Терміналом Доступ у (AT) відповідно до невдалого декодування першого набору слотів другого пакету Мережею Доступу (AN) (не показаний), Термінал Доступу (AT) може надіслати другий набір слотів другого пакету. Процес може бути продовжений подібним чином для інших наборів слотів. Додатково, Термінал Доступу (AT) може послідовно надіслати перший набір слотів першого пакету на етапі 202, перший набір слотів другого пакету на етапі 204, перший набір слотів третього пакету (не показаний) і перший набір слотів четвертого пакету (не показаний). Мережа Доступу (AN) може прийняти перші три набори слотів перед надсиланням сигналу підтвердження прийому для першого набору слотів першого пакету. Коли ACK прийнятий Терміналом Доступу (AT) відповідно до успішного декодування першого набору слотів першого пакету Мережею Доступу (AN) на етапі 206, Термінал Доступу (AT) може надіслати перший набір слотів п'ятого пакету на етапі 210. Коли NACK прийнятий Терміналом Доступу (AT) відповідно до невдалого декодування першого набору слотів першого пакету Мережею Доступу (AN) на етапі 206, Термінал Доступу (AT) може надіслати другий набір слотів першого пакету на етапі 208. Крім того, коли ACK прийнятий Терміналом Доступ у (AT) відповідно до успішного декодування першого набору слотів другого пакету Мережею Доступ у (AN), Термінал Доступу (AT) може надіслати перший набір слотів шостого пакету (не показаний). Коли NACK прийнятий Терміналом Доступу (AT) відповідно до невдалого декодування першого набору слотів другого пакету Мережею Доступ у (AN), Термінал Доступу (AT) може надіслати другий набір слотів другого пакету (не показаний). Процес може бути продовжений подібним чином для інших наборів слотів. Крім того, фахівцям у даній галузі техніки зрозуміло, що інші комбінації надсилання слотів Терміналом Доступу (AT) і надсилання сигналів підтвердження прийому Мережею Доступу (AN) можуть бути зроблені і знаходяться у контексті доданої формули винаходу. Фіг.3 ілюструє спосіб передачі даних Мережею Доступ у (AN) відповідно до способу передачі даних Терміналом Доступу (AT), показаним на Фіг.2. На етапі 302 Мережа Доступу (AN) приймає перший набір слотів першого пакету. На етапі 304 Мережа Доступу (AN) приймає перший набір сло 13 84278 тів др угого пакету. На етапі 306 Мережа Доступу (AN) намагається декодувати перший набір слотів першого пакету. Хоча спроба декодувати на етапі 306 показана після прийому першого набору слотів друго го пакету, Мережа Доступу (AN) може спробувати декодувати перший набір слотів першого пакету до або після прийому першого набору слотів другого пакету, або паралельно з прийомом першого набору слотів др угого пакету. На етапі 308 Мережа Доступу (AN) визначає, чи був перший набір слотів першого пакету успішно декодований. Коли Мережа Доступу (AN) успішно декодує перший набір слотів першого пакету, Мережа Доступу (AN) надсилає ACK на Термінал Доступ у (AT) на етапі 310 і приймає перший набір слотів третього пакету на етапі 312. Коли Мережа Доступ у (AN) невдало декодує перший набір слотів першого пакету, Мережа Доступу (AN) надсилає NACK на Термінал Доступу (AT) на етапі 314, приймає другий набір слотів першого пакету на етапі 316 і намагається декодувати комбінацію першого набору слотів першого пакету і t другого набору слотів першого пакету на етапі 318. Попередній приклад наведений для пакета, який розділений на два набори із восьми слотів. Фахівці у даній галузі техніки оцінять, що пакет може бути розділений більш ніж на дві частини, як описано з посиланням на Фіг.2. Синхронізація надсилання ACK або NACK може бути незалежною від кількості наборів прийнятих слотів. Мережа Доступу (AN) може надсилати ACK або NACK після декодування відповідного прийнятого набору або наборів слотів, наприклад, на етапі 308, і перед тим, як Термінал Доступ у (AT) викличе сигнал підтвердження прийому, щоб визначити, надіслати певний набір слотів на етапі 206. Синхронізація надсилання ACK або NACK 14 може бути незалежною від чергування наборів слотів. Фіг.4 ілюструє блок-схему Термінала 102 Доступу (AT) і Мережі 104 Доступу (AN) у безпровідній системі зв'язку. Стандартні апаратні і програмні засоби можуть бути використані Терміналом Доступу (AT) і Мережею Доступу (AN). І Термінал Доступ у (AT), і Мережа Доступу (AN) можуть містити логічний і обробляючий модуль 402 або 404, відповідно, і модуль 406, 408 радіочастоти, відповідно, для виконання вищеописаних функціональних можливостей. Наприклад, фахі вці даної галузі техніки оцінять, що модулі радіочастоти можуть надсилати і приймати сигнали між Мережею Доступу (AN) і Терміналом Доступу (AT), і що логічні і обробляючі модулі можуть виконувати логічні операції і обробку сигналів. Хоча попередній опис був зроблений з посиланням на 1´EV-DO систему зв'язку, запит на автоматичний повтор зворотного зв'язку може також використовува тися в інших системах множинного доступ у з кодовим розділенням каналів. Попередній опис варіантів здійснення винаходу, що пропонується, дає можливість фахівцям у даній галузі техніки виготовляти або використовувати даний винахід. Різні модифікації до даних варіантів здійснення будуть очевидні для фахівців у даній галузі техніки, і основні принципи, визначені у даному випадку, можуть бути застосовані до інших варіантів здійснення, не відступаючи від основних цілей і задач, яким служить винахід. Таким чином, даний винахід не обмежується вищезазначеними варіантами здійснення, але повинен одержати самі широкі можливості, сумісні з принципами і новими описаними тут відмітними ознаками. 15 Комп’ютерна в ерстка Т. Чепелев а 84278 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
