Пристрій для доочищення та розливу питної води

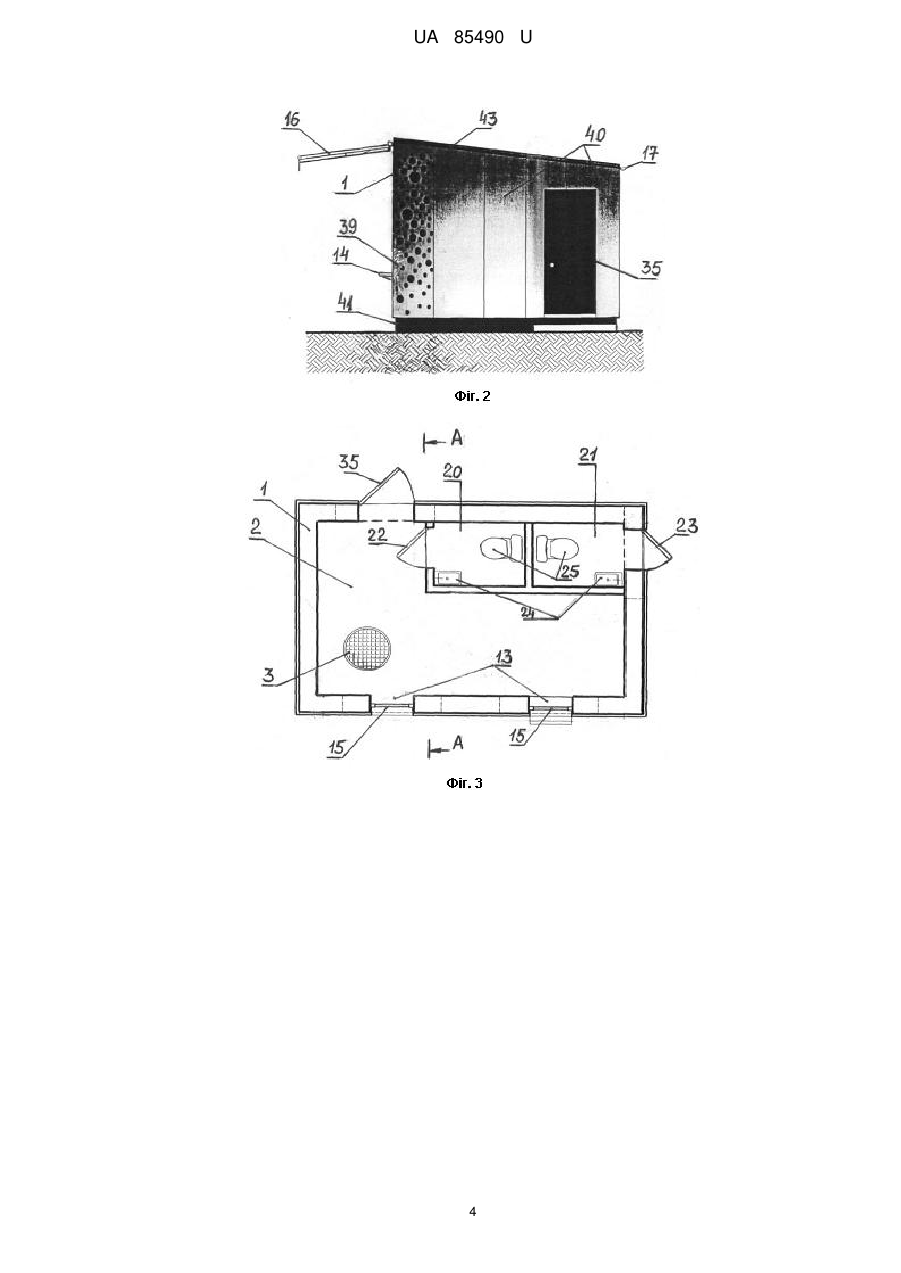

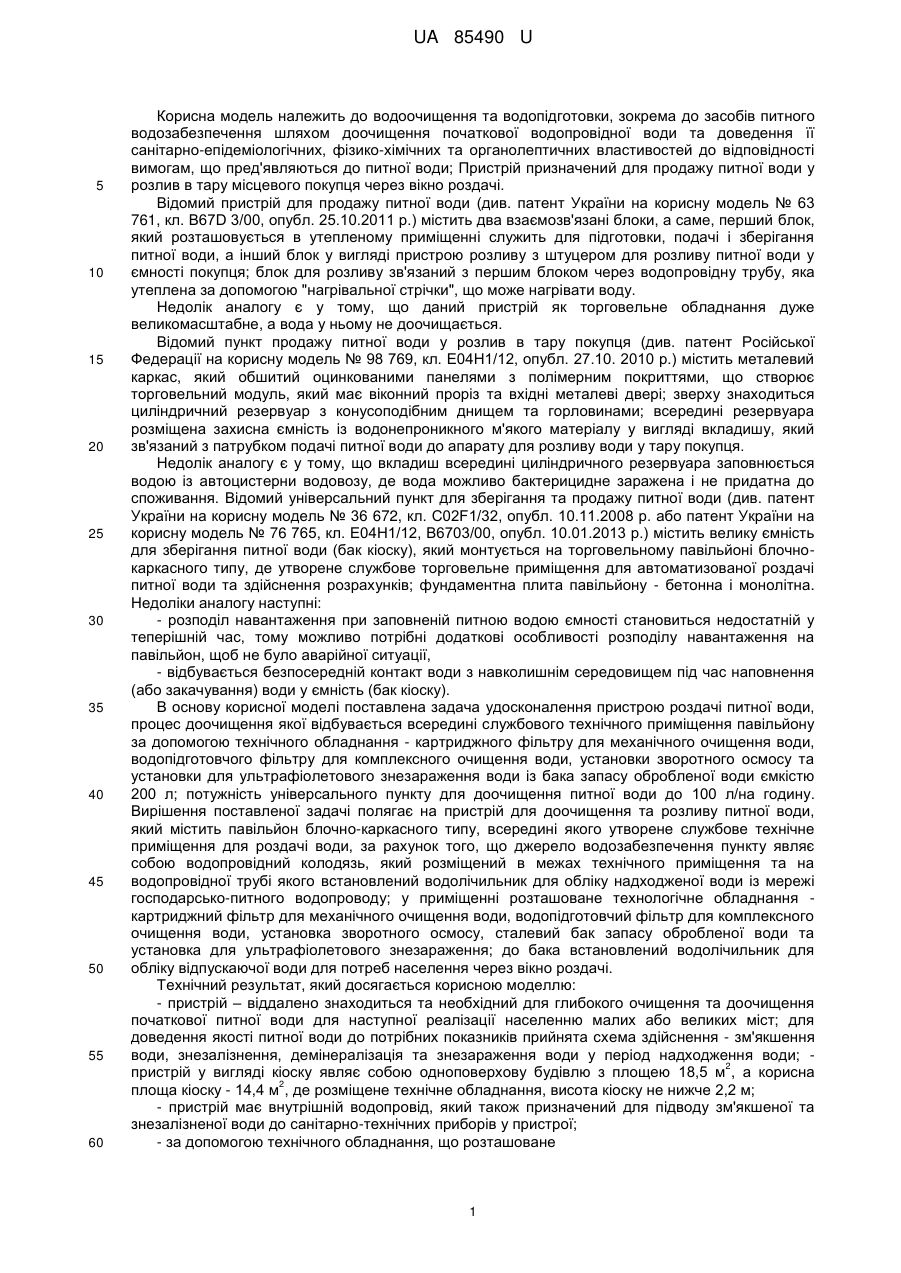

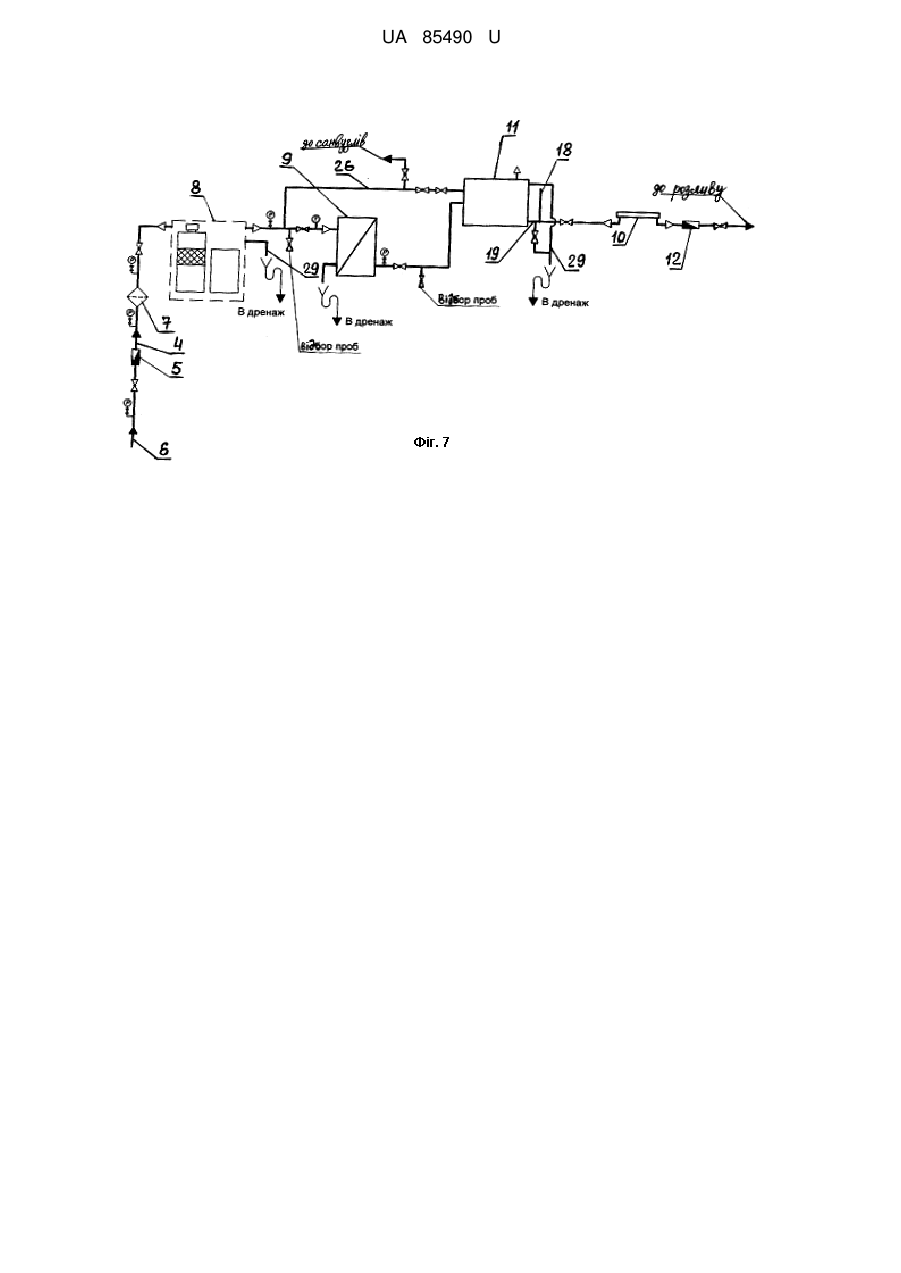

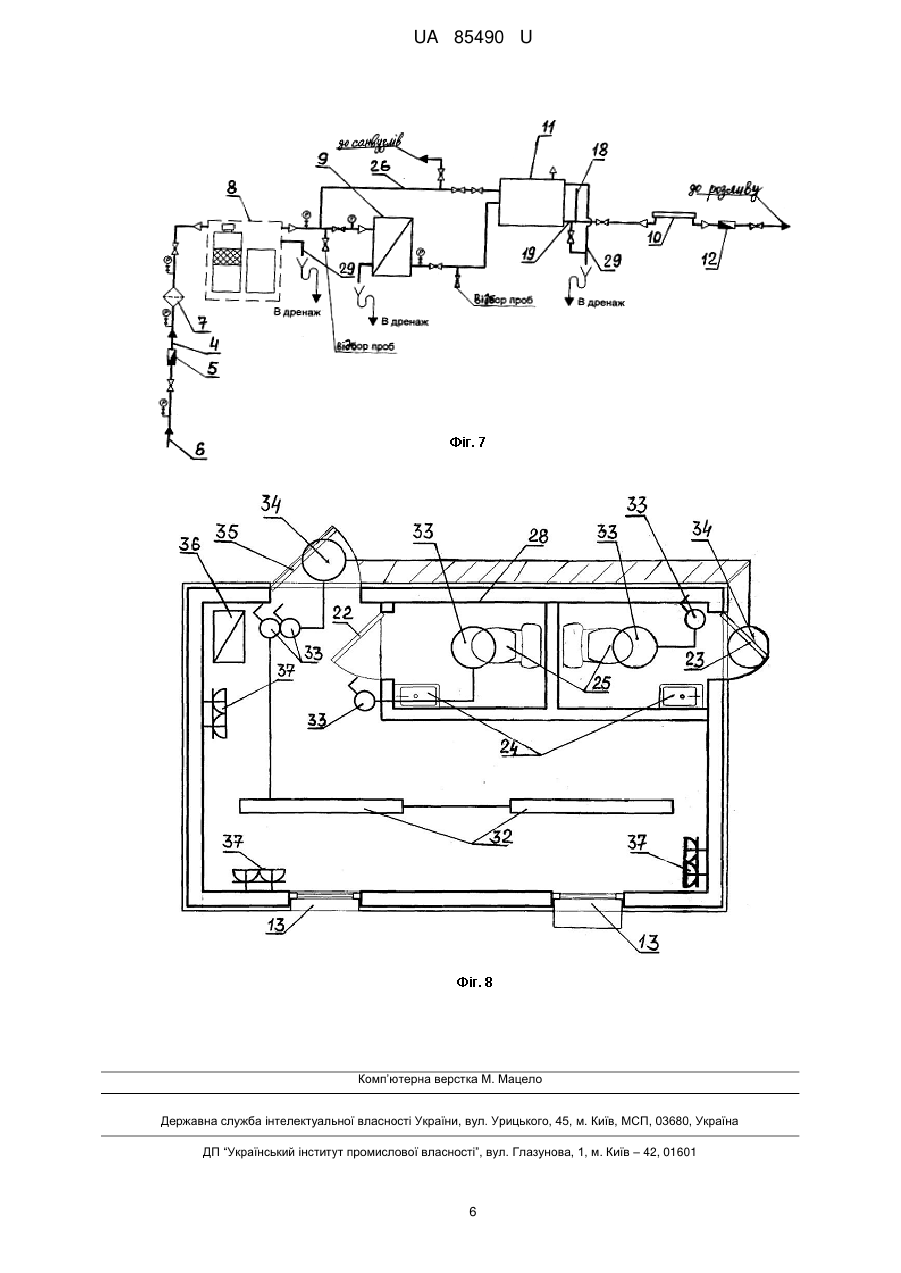

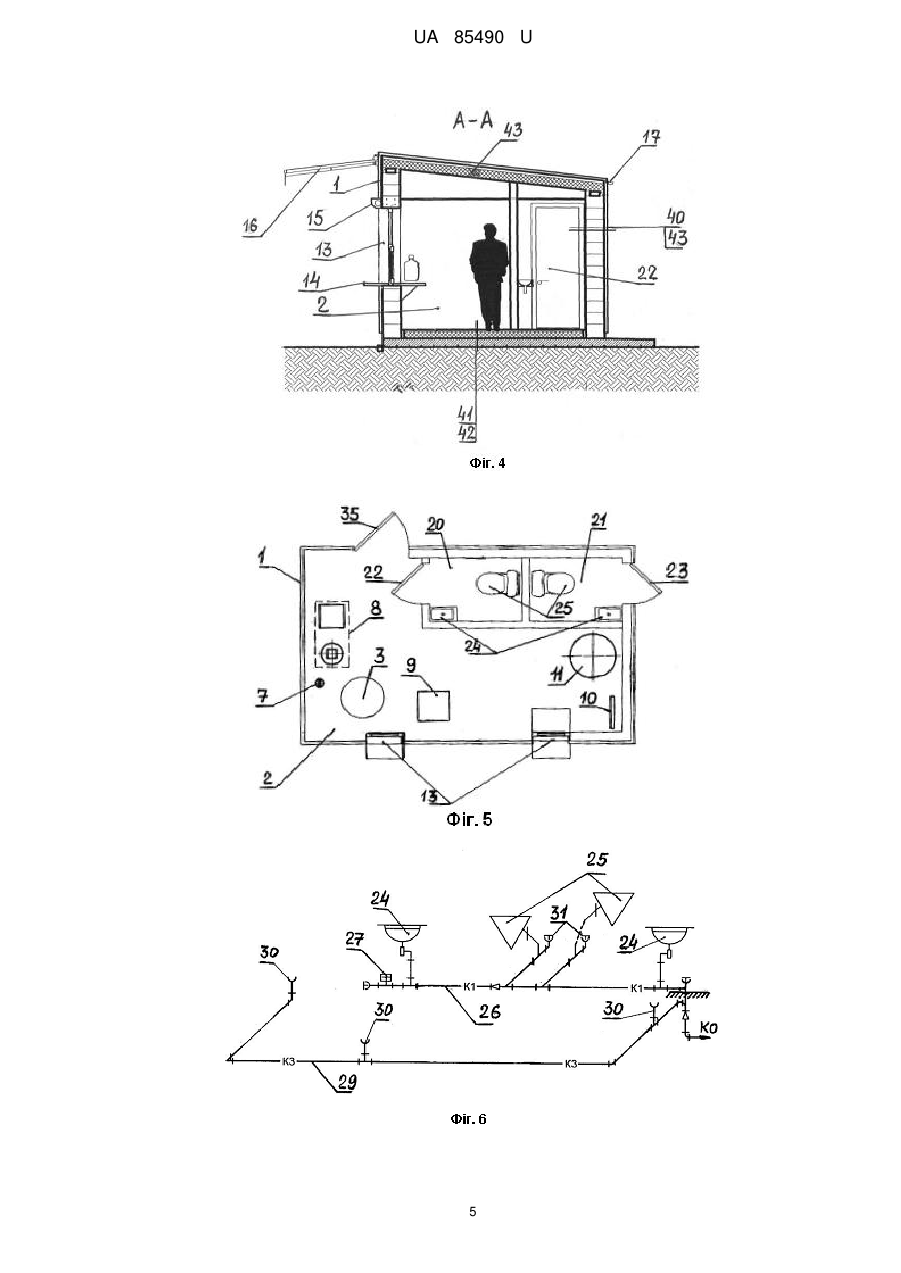

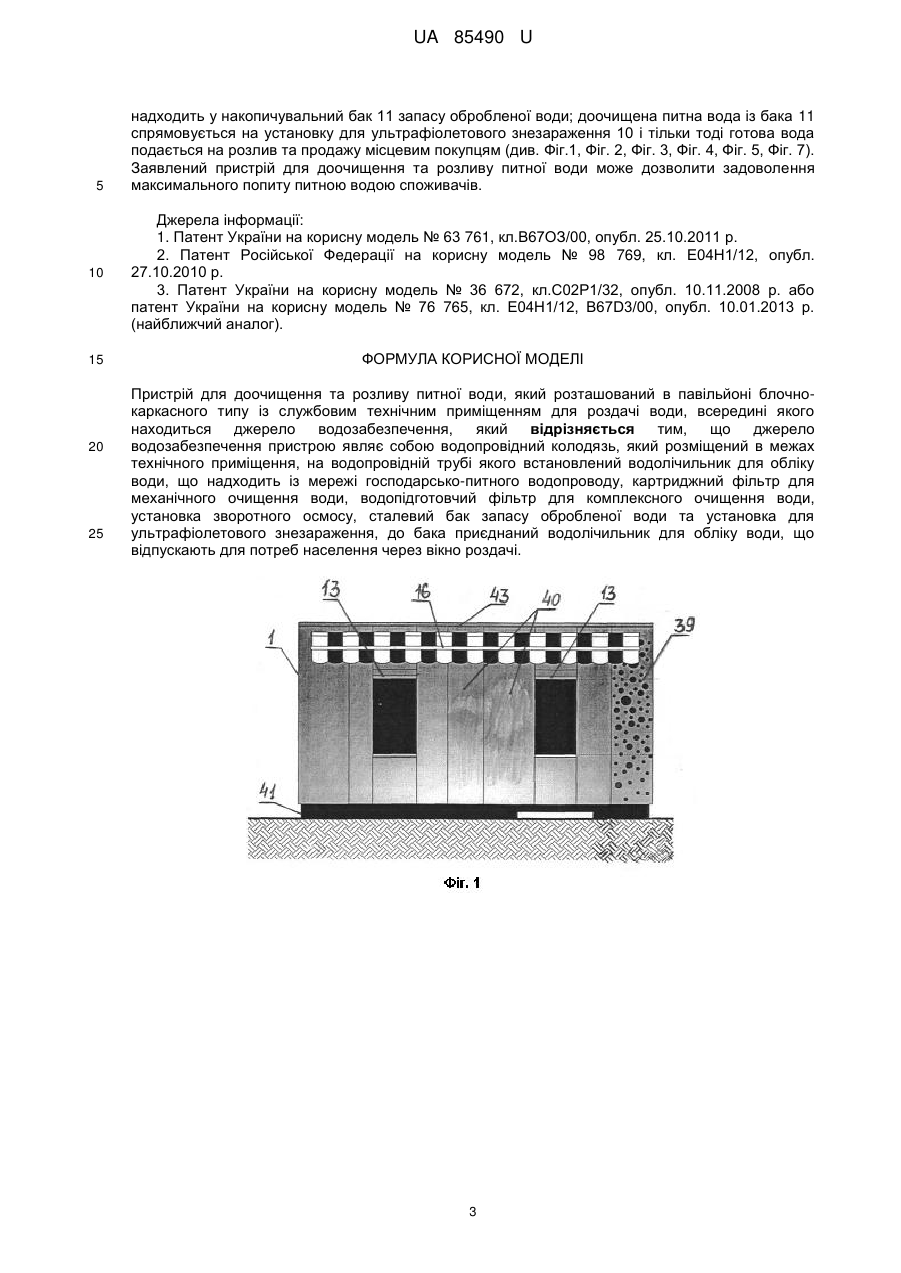

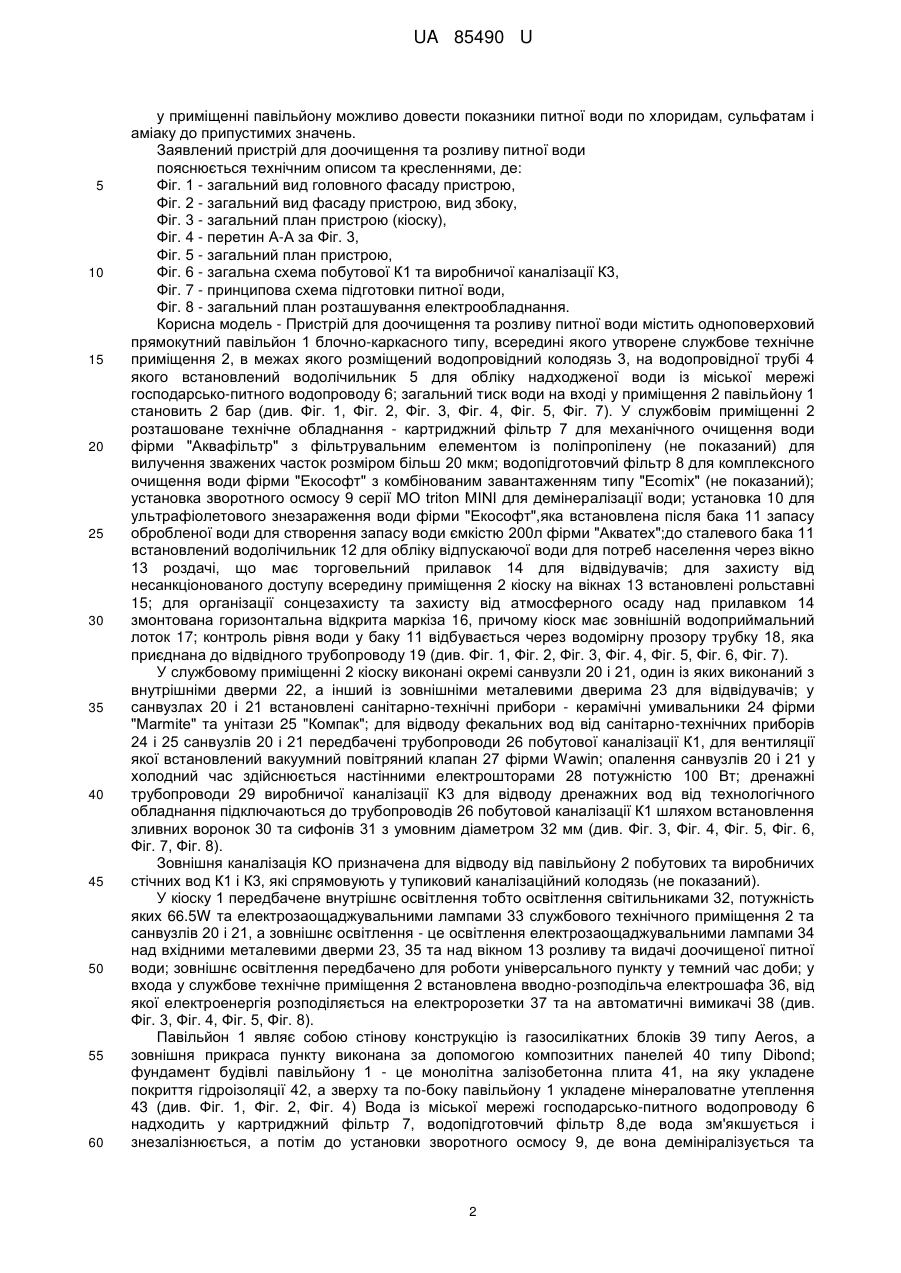

Реферат: Пристрій для доочищення та розливу питної води, розташований в павільйоні блочнокаркасного типу із службовим технічним приміщенням для роздачі води, всередині якого находиться джерело водозабезпечення. Джерело водозабезпечення пристрою являє собою водопровідний колодязь, який розміщений в межах технічного приміщення, на водопровідній трубі якого встановлений водолічильник для обліку води, що надходить із мережі господарськопитного водопроводу, картриджний фільтр для механічного очищення води, водопідготовчий фільтр для комплексного очищення води, установка зворотного осмосу, сталевий бак запасу обробленої води та установка для ультрафіолетового знезараження. До бака приєднаний водолічильник для обліку води, що відпускають для потреб населення через вікно роздачі. UA 85490 U (12) UA 85490 U UA 85490 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до водоочищення та водопідготовки, зокрема до засобів питного водозабезпечення шляхом доочищення початкової водопровідної води та доведення її санітарно-епідеміологічних, фізико-хімічних та органолептичних властивостей до відповідності вимогам, що пред'являються до питної води; Пристрій призначений для продажу питної води у розлив в тару місцевого покупця через вікно роздачі. Відомий пристрій для продажу питної води (див. патент України на корисну модель № 63 761, кл. B67D 3/00, опубл. 25.10.2011 p.) містить два взаємозв'язані блоки, а саме, перший блок, який розташовується в утепленому приміщенні служить для підготовки, подачі і зберігання питної води, а інший блок у вигляді пристрою розливу з штуцером для розливу питної води у ємності покупця; блок для розливу зв'язаний з першим блоком через водопровідну трубу, яка утеплена за допомогою "нагрівальної стрічки", що може нагрівати воду. Недолік аналогу є у тому, що даний пристрій як торговельне обладнання дуже великомасштабне, а вода у ньому не доочищається. Відомий пункт продажу питної води у розлив в тару покупця (див. патент Російської Федерації на корисну модель № 98 769, кл. Е04Н1/12, опубл. 27.10. 2010 р.) містить металевий каркас, який обшитий оцинкованими панелями з полімерним покриттями, що створює торговельний модуль, який має віконний проріз та вхідні металеві двері; зверху знаходиться циліндричний резервуар з конусоподібним днищем та горловинами; всередині резервуара розміщена захисна ємність із водонепроникного м'якого матеріалу у вигляді вкладишу, який зв'язаний з патрубком подачі питної води до апарату для розливу води у тару покупця. Недолік аналогу є у тому, що вкладиш всередині циліндричного резервуара заповнюється водою із автоцистерни водовозу, де вода можливо бактерицидне заражена і не придатна до споживання. Відомий універсальний пункт для зберігання та продажу питної води (див. патент України на корисну модель № 36 672, кл. C02F1/32, опубл. 10.11.2008 р. або патент України на корисну модель № 76 765, кл. Е04Н1/12, В6703/00, опубл. 10.01.2013 р.) містить велику ємність для зберігання питної води (бак кіоску), який монтується на торговельному павільйоні блочнокаркасного типу, де утворене службове торговельне приміщення для автоматизованої роздачі питної води та здійснення розрахунків; фундаментна плита павільйону - бетонна і монолітна. Недоліки аналогу наступні: - розподіл навантаження при заповненій питною водою ємності становиться недостатній у теперішній час, тому можливо потрібні додаткові особливості розподілу навантаження на павільйон, щоб не було аварійної ситуації, - відбувається безпосередній контакт води з навколишнім середовищем під час наповнення (або закачування) води у ємність (бак кіоску). В основу корисної моделі поставлена задача удосконалення пристрою роздачі питної води, процес доочищення якої відбувається всередині службового технічного приміщення павільйону за допомогою технічного обладнання - картриджного фільтру для механічного очищення води, водопідготовчого фільтру для комплексного очищення води, установки зворотного осмосу та установки для ультрафіолетового знезараження води із бака запасу обробленої води ємкістю 200 л; потужність універсального пункту для доочищення питної води до 100 л/на годину. Вирішення поставленої задачі полягає на пристрій для доочищення та розливу питної води, який містить павільйон блочно-каркасного типу, всередині якого утворене службове технічне приміщення для роздачі води, за рахунок того, що джерело водозабезпечення пункту являє собою водопровідний колодязь, який розміщений в межах технічного приміщення та на водопровідної трубі якого встановлений водолічильник для обліку надходженої води із мережі господарсько-питного водопроводу; у приміщенні розташоване технологічне обладнання картриджний фільтр для механічного очищення води, водопідготовчий фільтр для комплексного очищення води, установка зворотного осмосу, сталевий бак запасу обробленої води та установка для ультрафіолетового знезараження; до бака встановлений водолічильник для обліку відпускаючої води для потреб населення через вікно роздачі. Технічний результат, який досягається корисною моделлю: - пристрій – віддалено знаходиться та необхідний для глибокого очищення та доочищення початкової питної води для наступної реалізації населенню малих або великих міст; для доведення якості питної води до потрібних показників прийнята схема здійснення - зм'якшення води, знезалізнення, демінералізація та знезараження води у період надходження води; 2 пристрій у вигляді кіоску являє собою одноповерхову будівлю з площею 18,5 м , а корисна 2 площа кіоску - 14,4 м , де розміщене технічне обладнання, висота кіоску не нижче 2,2 м; - пристрій має внутрішній водопровід, який також призначений для підводу зм'якшеної та знезалізненої води до санітарно-технічних приборів у пристрої; - за допомогою технічного обладнання, що розташоване 1 UA 85490 U 5 10 15 20 25 30 35 40 45 50 55 60 у приміщенні павільйону можливо довести показники питної води по хлоридам, сульфатам і аміаку до припустимих значень. Заявлений пристрій для доочищення та розливу питної води пояснюється технічним описом та кресленнями, де: Фіг. 1 - загальний вид головного фасаду пристрою, Фіг. 2 - загальний вид фасаду пристрою, вид збоку, Фіг. 3 - загальний план пристрою (кіоску), Фіг. 4 - перетин А-А за Фіг. 3, Фіг. 5 - загальний план пристрою, Фіг. 6 - загальна схема побутової К1 та виробничої каналізації К3, Фіг. 7 - принципова схема підготовки питної води, Фіг. 8 - загальний план розташування електрообладнання. Корисна модель - Пристрій для доочищення та розливу питної води містить одноповерховий прямокутний павільйон 1 блочно-каркасного типу, всередині якого утворене службове технічне приміщення 2, в межах якого розміщений водопровідний колодязь 3, на водопровідної трубі 4 якого встановлений водолічильник 5 для обліку надходженої води із міської мережі господарсько-питного водопроводу 6; загальний тиск води на вході у приміщення 2 павільйону 1 становить 2 бар (див. Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 7). У службовім приміщенні 2 розташоване технічне обладнання - картриджний фільтр 7 для механічного очищення води фірми "Аквафільтр" з фільтрувальним елементом із поліпропілену (не показаний) для вилучення зважених часток розміром більш 20 мкм; водопідготовчий фільтр 8 для комплексного очищення води фірми "Екософт" з комбінованим завантаженням типу "Ecomix" (не показаний); установка зворотного осмосу 9 серії MO triton MINI для демінералізації води; установка 10 для ультрафіолетового знезараження води фірми "Екософт",яка встановлена після бака 11 запасу обробленої води для створення запасу води ємкістю 200л фірми "Акватех";до сталевого бака 11 встановлений водолічильник 12 для обліку відпускаючої води для потреб населення через вікно 13 роздачі, що має торговельний прилавок 14 для відвідувачів; для захисту від несанкціонованого доступу всередину приміщення 2 кіоску на вікнах 13 встановлені рольставні 15; для організації сонцезахисту та захисту від атмосферного осаду над прилавком 14 змонтована горизонтальна відкрита маркіза 16, причому кіоск має зовнішній водоприймальний лоток 17; контроль рівня води у баку 11 відбувається через водомірну прозору трубку 18, яка приєднана до відвідного трубопроводу 19 (див. Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 6, Фіг. 7). У службовому приміщенні 2 кіоску виконані окремі санвузли 20 і 21, один із яких виконаний з внутрішніми дверми 22, а інший із зовнішніми металевими дверима 23 для відвідувачів; у санвузлах 20 і 21 встановлені санітарно-технічні прибори - керамічні умивальники 24 фірми "Marmite" та унітази 25 "Компак"; для відводу фекальних вод від санітарно-технічних приборів 24 і 25 санвузлів 20 і 21 передбачені трубопроводи 26 побутової каналізації К1, для вентиляції якої встановлений вакуумний повітряний клапан 27 фipми Wawin; опалення санвузлів 20 і 21 у холодний час здійснюється настінними електрошторами 28 потужністю 100 Вт; дренажні трубопроводи 29 виробничої каналізації К3 для відводу дренажних вод від технологічного обладнання підключаються до трубопроводів 26 побутовой каналізації К1 шляхом встановлення зливних воронок 30 та сифонів 31 з умовним діаметром 32 мм (див. Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 6, Фіг. 7, Фіг. 8). Зовнішня каналізація КО призначена для відводу від павільйону 2 побутових та виробничих стічних вод К1 і К3, які спрямовують у тупиковий каналізаційний колодязь (не показаний). У кіоску 1 передбачене внутрішнє освітлення тобто освітлення світильниками 32, потужність яких 66.5W та електрозаощаджувальними лампами 33 службового технічного приміщення 2 та санвузлів 20 і 21, а зовнішнє освітлення - це освітлення електрозаощаджувальними лампами 34 над вхідними металевими дверми 23, 35 та над вікном 13 розливу та видачі доочищеної питної води; зовнішнє освітлення передбачено для роботи універсального пункту у темний час доби; у входа у службове технічне приміщення 2 встановлена вводно-розподільча електрошафа 36, від якої електроенергія розподіляється на електророзетки 37 та на автоматичні вимикачі 38 (див. Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 8). Павільйон 1 являє собою стінову конструкцію із газосилікатних блоків 39 типу Aeros, а зовнішня прикраса пункту виконана за допомогою композитних панелей 40 типу Dibond; фундамент будівлі павільйону 1 - це монолітна залізобетонна плита 41, на яку укладене покриття гідроізоляції 42, а зверху та по-боку павільйону 1 укладене мінераловатне утеплення 43 (див. Фіг. 1, Фіг. 2, Фіг. 4) Вода із міської мережі господарсько-питного водопроводу 6 надходить у картриджний фільтр 7, водопідготовчий фільтр 8,де вода зм'якшується і знезалізнюється, а потім до установки зворотного осмосу 9, де вона демініралізується та 2 UA 85490 U 5 надходить у накопичувальний бак 11 запасу обробленої води; доочищена питна вода із бака 11 спрямовується на установку для ультрафіолетового знезараження 10 і тільки тоді готова вода подається на розлив та продажу місцевим покупцям (див. Фіг.1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 7). Заявлений пристрій для доочищення та розливу питної води може дозволити задоволення максимального попиту питною водою споживачів. 10 Джерела інформації: 1. Патент України на корисну модель № 63 761, кл.В67ОЗ/00, опубл. 25.10.2011 р. 2. Патент Російської Федерації на корисну модель № 98 769, кл. Е04Н1/12, опубл. 27.10.2010 р. 3. Патент України на корисну модель № 36 672, кл.С02Р1/32, опубл. 10.11.2008 р. або патент України на корисну модель № 76 765, кл. Е04Н1/12, B67D3/00, опубл. 10.01.2013 р. (найближчий аналог). 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для доочищення та розливу питної води, який розташований в павільйоні блочнокаркасного типу із службовим технічним приміщенням для роздачі води, всередині якого находиться джерело водозабезпечення, який відрізняється тим, що джерело водозабезпечення пристрою являє собою водопровідний колодязь, який розміщений в межах технічного приміщення, на водопровідній трубі якого встановлений водолічильник для обліку води, що надходить із мережі господарсько-питного водопроводу, картриджний фільтр для механічного очищення води, водопідготовчий фільтр для комплексного очищення води, установка зворотного осмосу, сталевий бак запасу обробленої води та установка для ультрафіолетового знезараження, до бака приєднаний водолічильник для обліку води, що відпускають для потреб населення через вікно роздачі. 3 UA 85490 U 4 UA 85490 U 5 UA 85490 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
