Спосіб виготовлення викрійок основи одягу

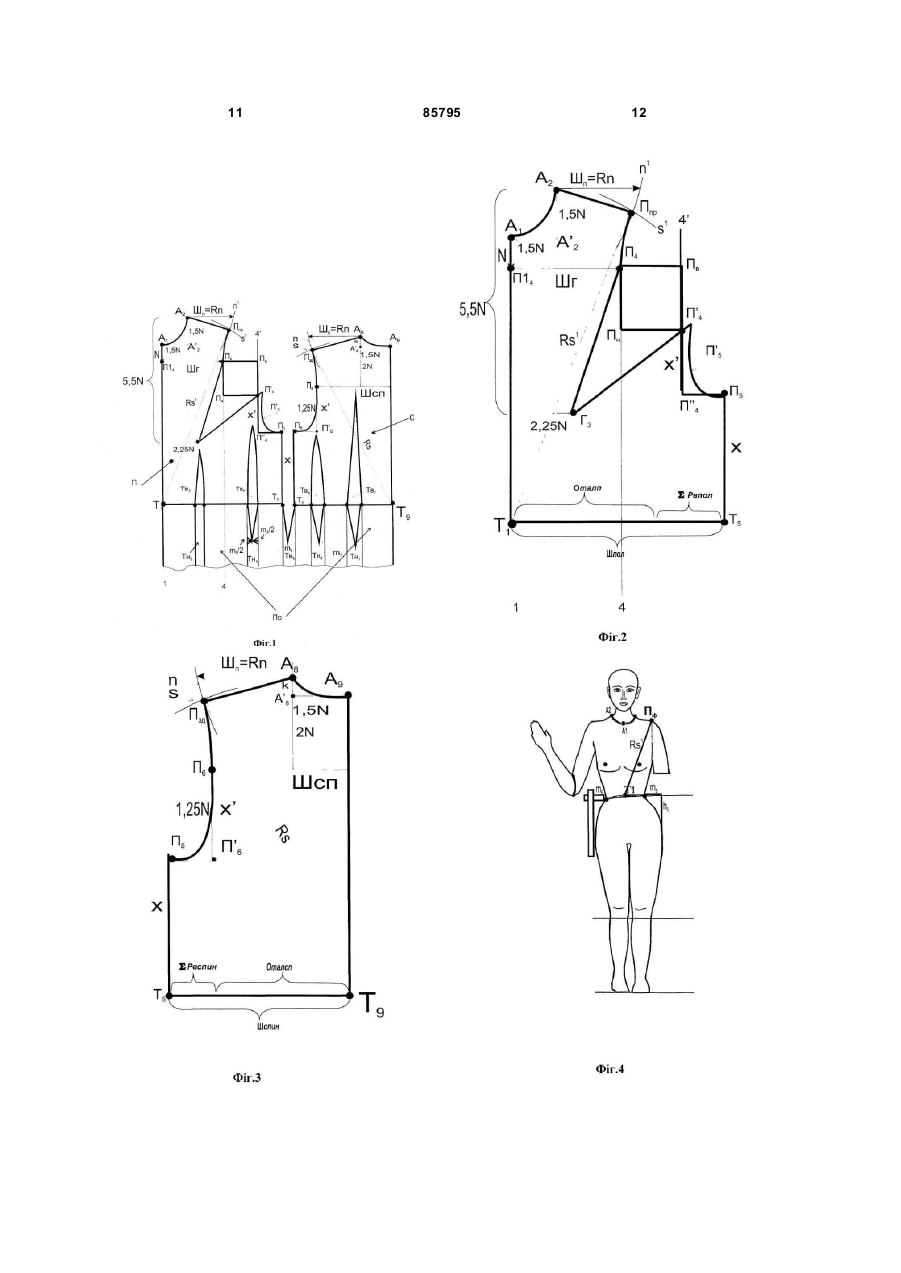

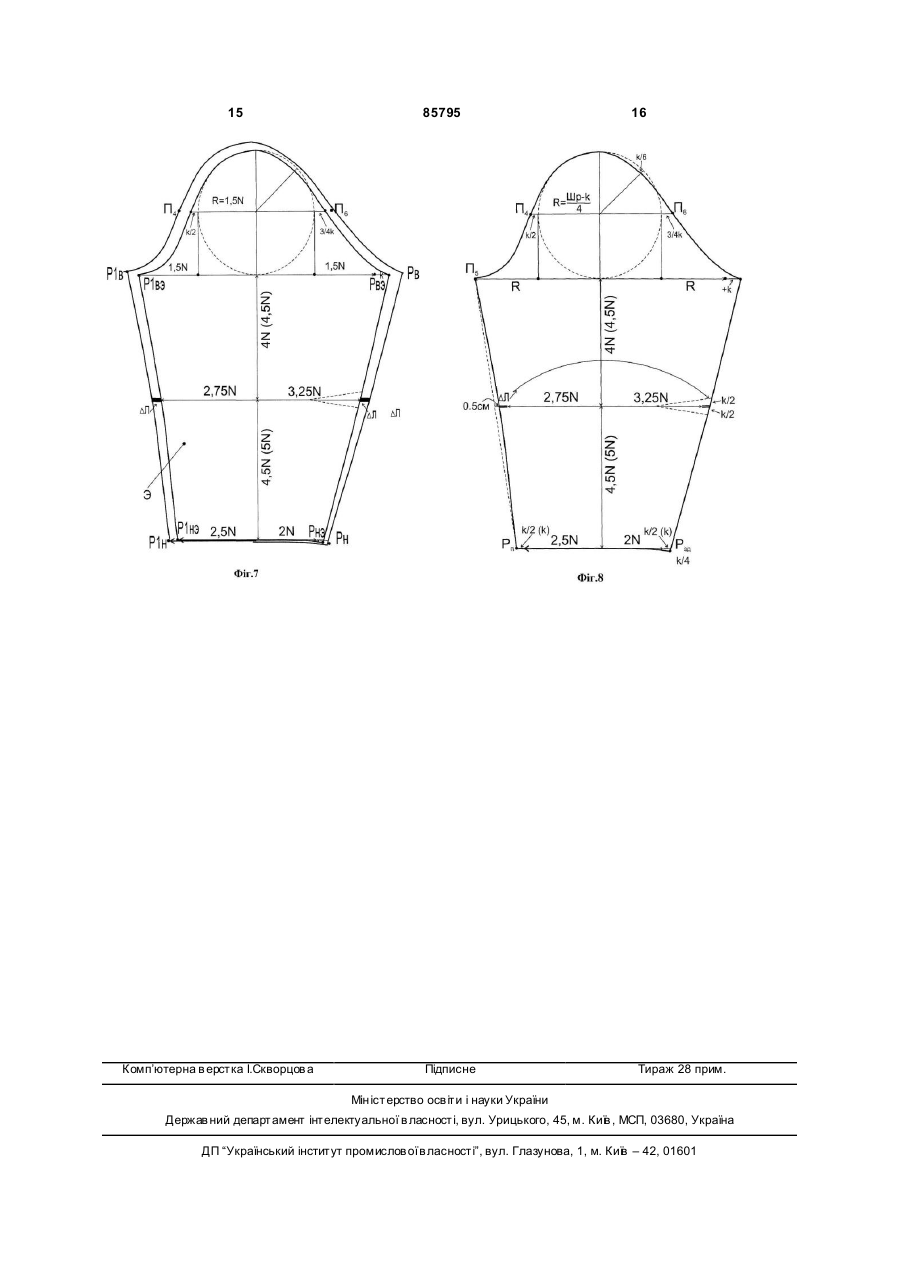

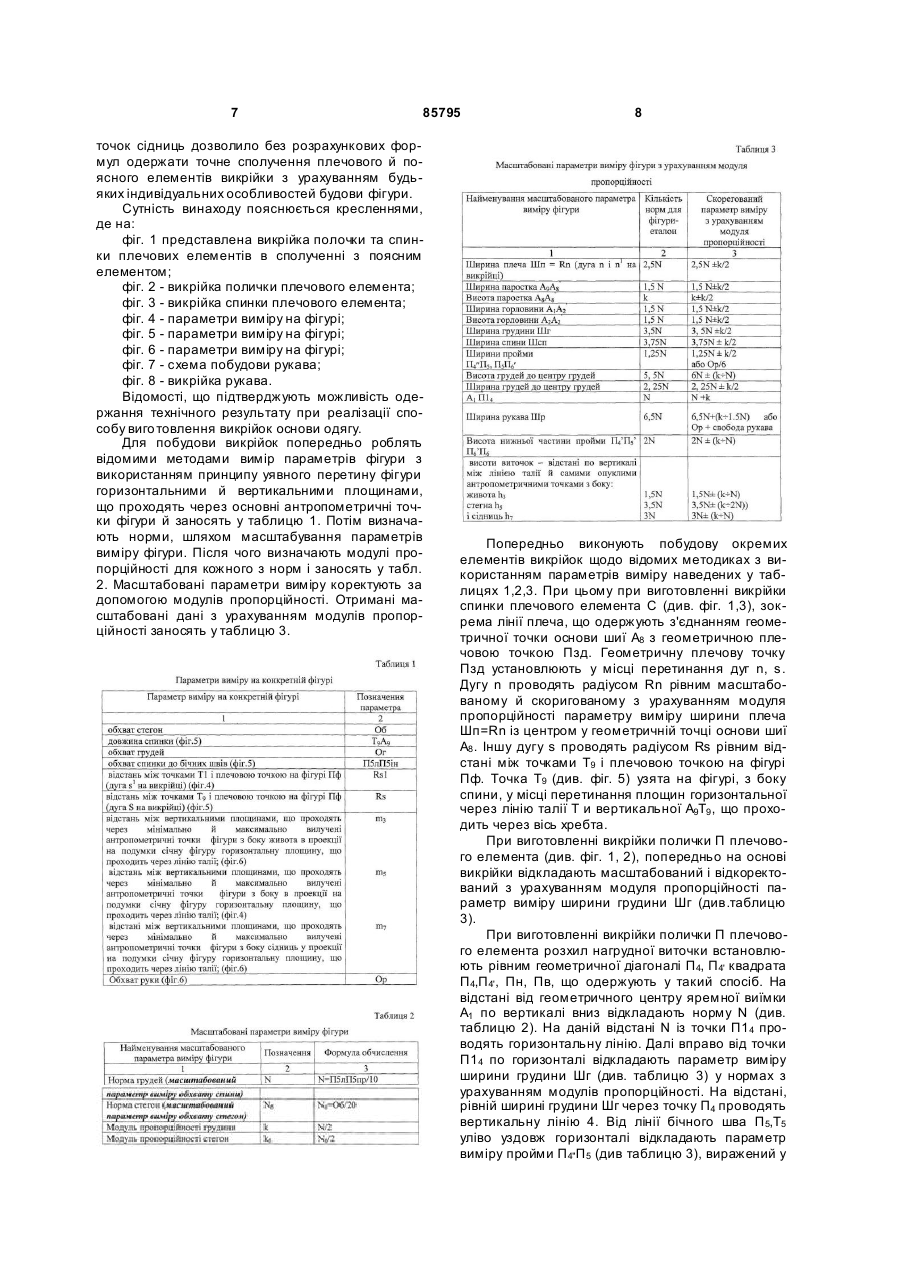

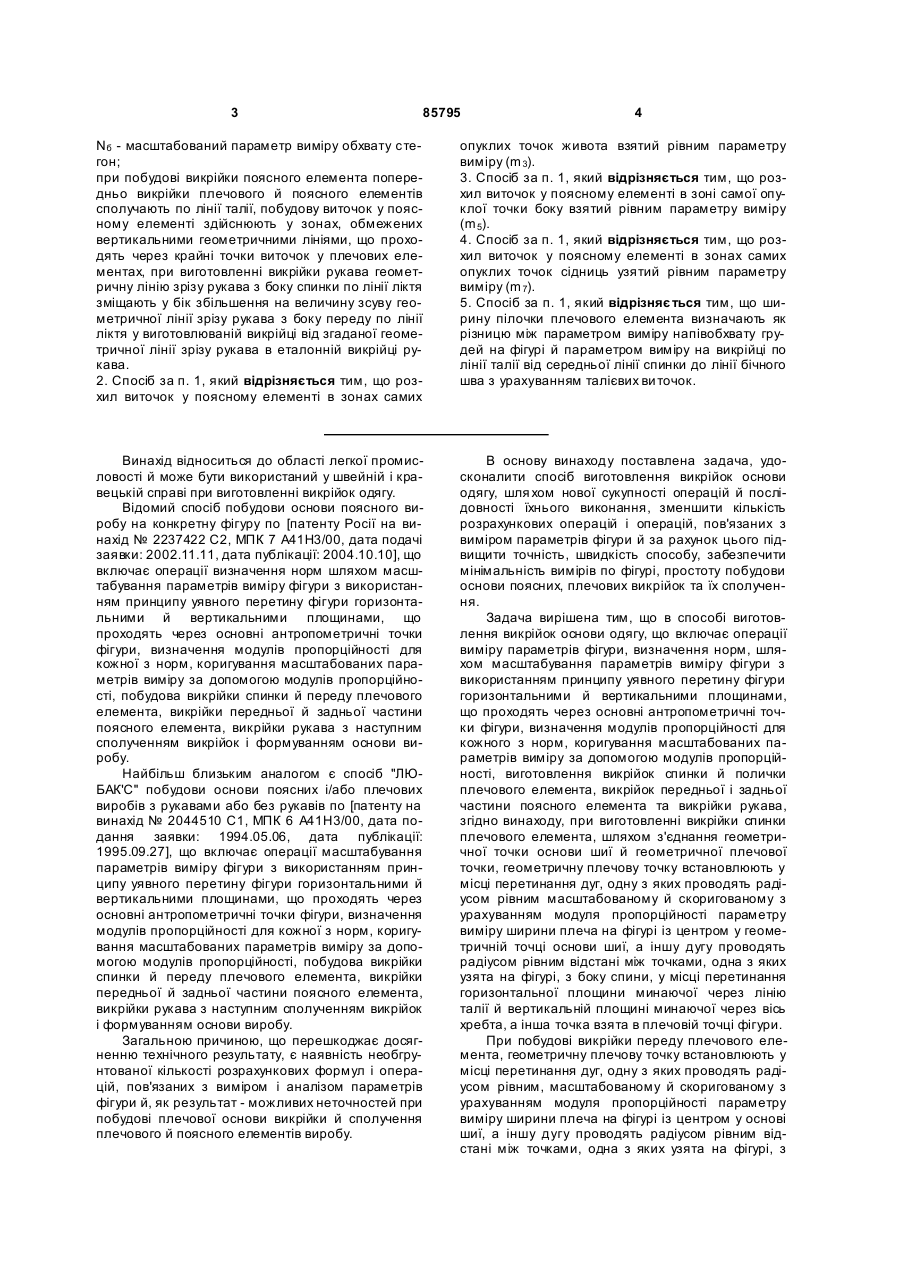

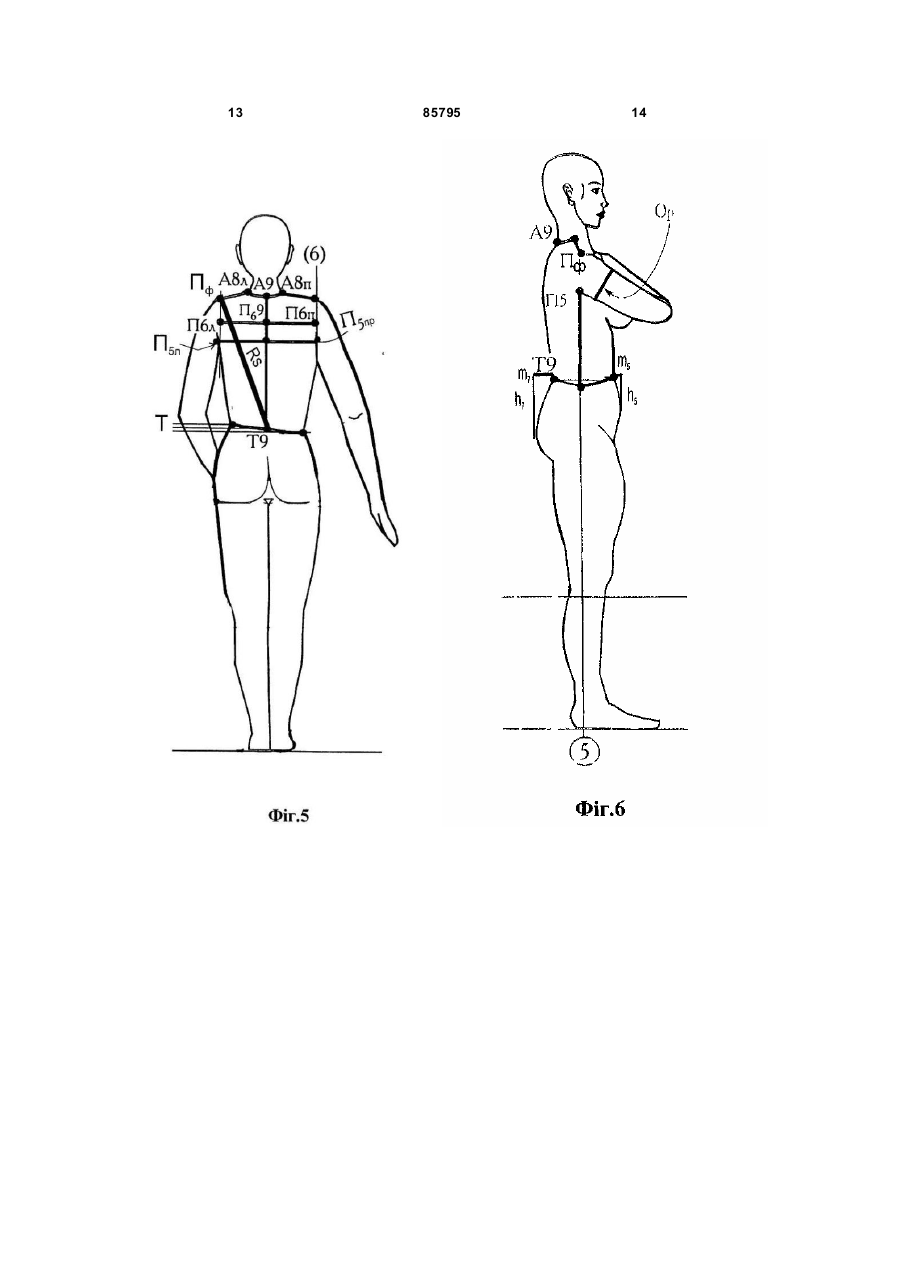

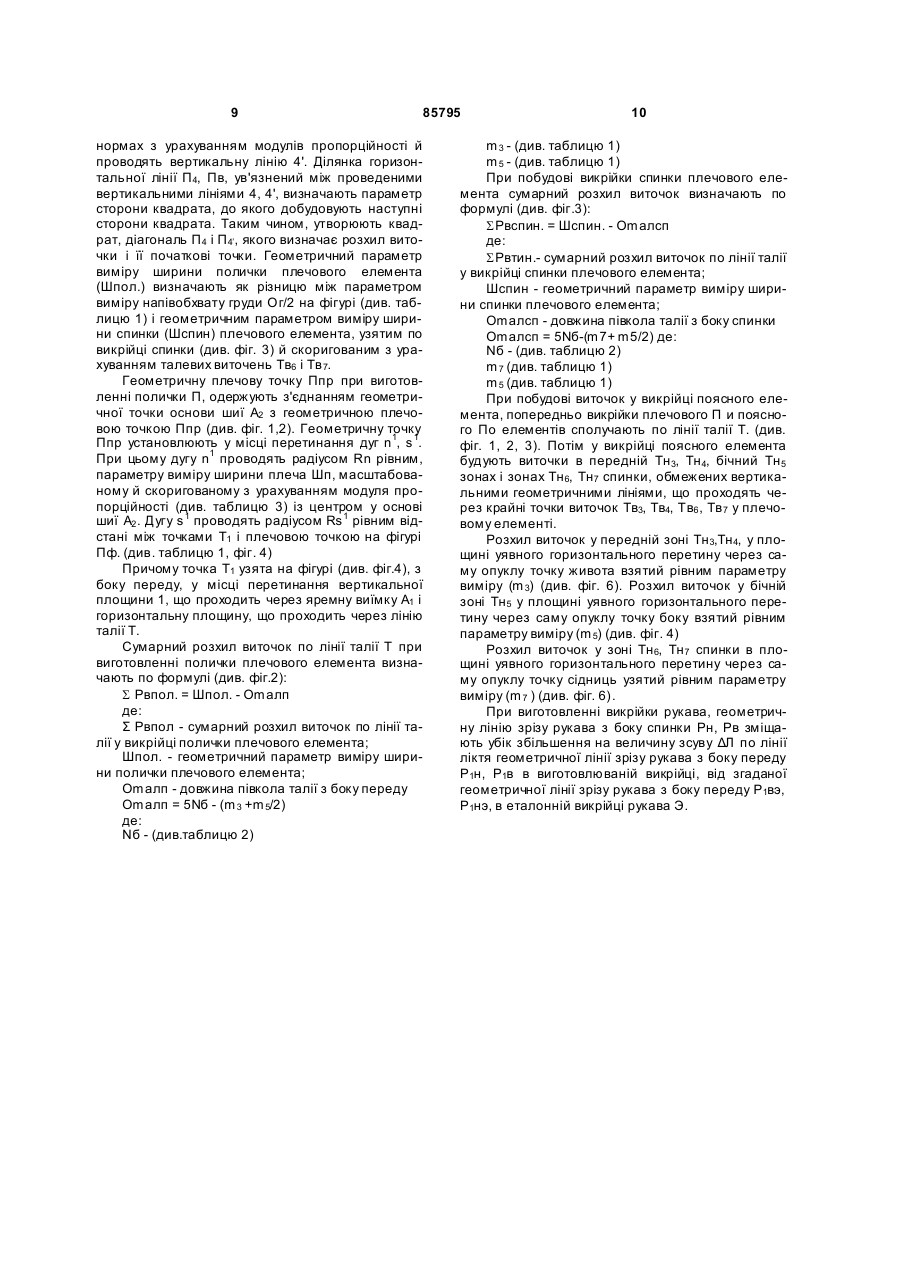

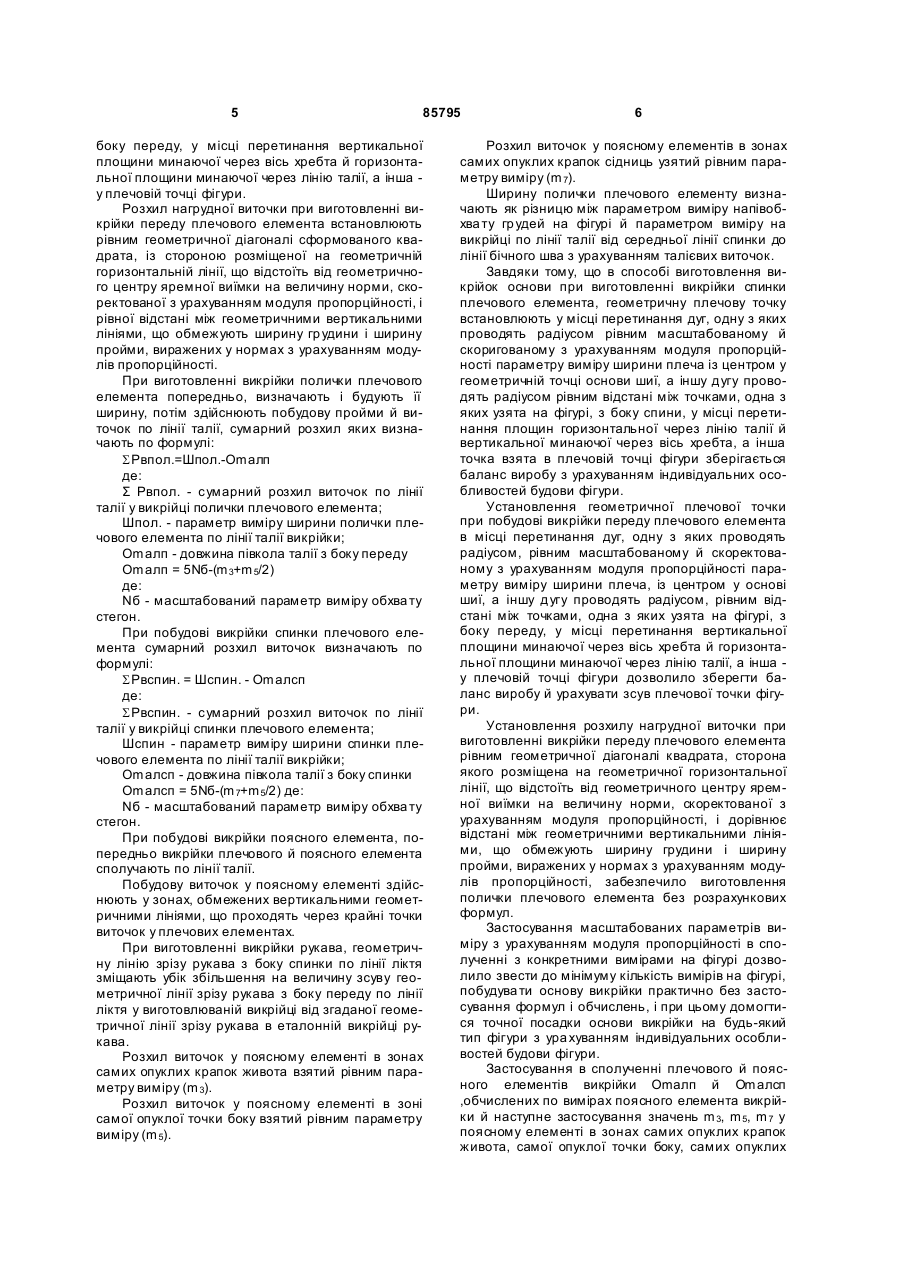

1. Спосіб виготовлення викрійок основи одягу, що включає операції виміру параметрів фігури, визначення норм, шляхом масштабування параметрів виміру фігури з використанням принципу уявного перетину фігури горизонтальними й вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожної з норм, коригування масштабованих параметрів виміру за допомогою модулів пропорційності, виготовлення викрійок спинки й пілочки плечового елемента, викрійок передньої і задньої частин поясного елемента й викрійки рукава, який відрізняється тим, що при виготовленні викрійки спинки плечового елемента, шляхом з'єднання геометричної точки основи шиї й геометричної плечової точки, геометричну плечову точку встановлюють у місці перетинання дуг, одну з яких проводять радіусом, рівним масштабованому й скоригованому з урахуванням модуля пропорційності параметру виміру ширини плеча на фігурі із центром у геометричній точці основи шиї, а іншу дугу проводять радіусом, рівним відстані між точками, одна з яких узята на фігурі, з боку спини, у місці перетинання горизонтальної площини, що проходить через лінію талії, й вертикальної площини, що проходить через вісь хребта, а інша точка взята в плечовій точці фігури, при побудові викрійки переду плечового елемента геометричну плечову точку встановлюють у місці перетинання дуг, одну з яких про 2 (19) 1 3 85795 4 Nб - масштабований параметр виміру обхвату стегон; при побудові викрійки поясного елемента попередньо викрійки плечового й поясного елементів сполучають по лінії талії, побудову виточок у поясному елементі здійснюють у зонах, обмежених вертикальними геометричними лініями, що проходять через крайні точки виточок у плечових елементах, при виготовленні викрійки рукава геометричну лінію зрізу рукава з боку спинки по лінії ліктя зміщають у бік збільшення на величину зсуву геометричної лінії зрізу рукава з боку переду по лінії ліктя у виготовлюваній викрійці від згаданої геометричної лінії зрізу рукава в еталонній викрійці рукава. 2. Спосіб за п. 1, який відрізняється тим, що розхил виточок у поясному елементі в зонах самих опуклих точок живота взятий рівним параметру виміру (m 3). 3. Спосіб за п. 1, який відрізняється тим, що розхил виточок у поясному елементі в зоні самої опуклої точки боку взятий рівним параметру виміру (m 5). 4. Спосіб за п. 1, який відрізняється тим, що розхил виточок у поясному елементі в зонах самих опуклих точок сідниць узятий рівним параметру виміру (m 7). 5. Спосіб за п. 1, який відрізняє ться тим, що ширину пілочки плечового елемента визначають як різницю між параметром виміру напівобхвату грудей на фігурі й параметром виміру на викрійці по лінії талії від середньої лінії спинки до лінії бічного шва з урахуванням талієвих ви точок. Винахід відноситься до області легкої промисловості й може бути використаний у швейній і кравецькій справі при виготовленні викрійок одягу. Відомий спосіб побудови основи поясного виробу на конкретну фігуру по [патенту Росії на винахід № 2237422 С2, МПК 7 А41Н3/00, дата подачі заявки: 2002.11.11, дата публікації: 2004.10.10], що включає операції визначення норм шляхом масштабування параметрів виміру фігури з використанням принципу уявного перетину фігури горизонтальними й вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожної з норм, коригування масштабованих параметрів виміру за допомогою модулів пропорційності, побудова викрійки спинки й переду плечового елемента, викрійки передньої й задньої частини поясного елемента, викрійки рукава з наступним сполученням викрійок і формуванням основи виробу. Найбільш близьким аналогом є спосіб "ЛЮБАК'С" побудови основи поясних і/або плечових виробів з рукавами або без рукавів по [патенту на винахід № 2044510 С1, МПК 6 А41Н3/00, дата подання заявки: 1994.05.06, дата публікації: 1995.09.27], що включає операції масштабування параметрів виміру фігури з використанням принципу уявного перетину фігури горизонтальними й вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожної з норм, коригування масштабованих параметрів виміру за допомогою модулів пропорційності, побудова викрійки спинки й переду плечового елемента, викрійки передньої й задньої частини поясного елемента, викрійки рукава з наступним сполученням викрійок і формуванням основи виробу. Загальною причиною, що перешкоджає досягненню технічного результату, є наявність необгрунтованої кількості розрахункових формул і операцій, пов'язаних з виміром і аналізом параметрів фігури й, як результат - можливих неточностей при побудові плечової основи викрійки й сполучення плечового й поясного елементів виробу. В основу винаходу поставлена задача, удосконалити спосіб виготовлення викрійок основи одягу, шля хом нової сукупності операцій й послідовності їхнього виконання, зменшити кількість розрахункових операцій і операцій, пов'язаних з виміром параметрів фігури й за рахунок цього підвищити точність, швидкість способу, забезпечити мінімальність вимірів по фігурі, простоту побудови основи поясних, плечових викрійок та їх сполучення. Задача вирішена тим, що в способі виготовлення викрійок основи одягу, що включає операції виміру параметрів фігури, визначення норм, шляхом масштабування параметрів виміру фігури з використанням принципу уявного перетину фігури горизонтальними й вертикальними площинами, що проходять через основні антропометричні точки фігури, визначення модулів пропорційності для кожного з норм, коригування масштабованих параметрів виміру за допомогою модулів пропорційності, виготовлення викрійок спинки й полички плечового елемента, викрійок передньої і задньої частини поясного елемента та викрійки рукава, згідно винаходу, при виготовленні викрійки спинки плечового елемента, шляхом з'єднання геометричної точки основи шиї й геометричної плечової точки, геометричну плечову точку встановлюють у місці перетинання дуг, одну з яких проводять радіусом рівним масштабованому й скоригованому з урахуванням модуля пропорційності параметру виміру ширини плеча на фігурі із центром у геометричній точці основи шиї, а іншу дугу проводять радіусом рівним відстані між точками, одна з яких узята на фігурі, з боку спини, у місці перетинання горизонтальної площини минаючої через лінію талії й вертикальній площині минаючої через вісь хребта, а інша точка взята в плечовій точці фігури. При побудові викрійки переду плечового елемента, геометричну плечову точку встановлюють у місці перетинання дуг, одну з яких проводять радіусом рівним, масштабованому й скоригованому з урахуванням модуля пропорційності параметру виміру ширини плеча на фігурі із центром у основі шиї, а іншу дугу проводять радіусом рівним відстані між точками, одна з яких узята на фігурі, з 5 85795 боку переду, у місці перетинання вертикальної площини минаючої через вісь хребта й горизонтальної площини минаючої через лінію талії, а інша у плечовій точці фігури. Розхил нагрудної виточки при виготовленні викрійки переду плечового елемента встановлюють рівним геометричної діагоналі сформованого квадрата, із стороною розміщеної на геометричній горизонтальній лінії, що відстоїть від геометричного центру яремної виїмки на величину норми, скоректованої з урахуванням модуля пропорційності, і рівної відстані між геометричними вертикальними лініями, що обмежують ширину гр удини і ширину пройми, виражених у нормах з урахуванням модулів пропорційності. При виготовленні викрійки полички плечового елемента попередньо, визначають і будують її ширину, потім здійснюють побудову пройми й виточок по лінії талії, сумарний розхил яких визначають по формулі: SPвпол.=Шпол.-Оmалп де: Σ Рвпол. - сумарний розхил виточок по лінії талії у викрійці полички плечового елемента; Шпол. - параметр виміру ширини полички плечового елемента по лінії талії викрійки; Оmалп - довжина півкола талії з боку переду Оmалп = 5Nб-(m 3+m 5/2) де: Nб - масштабований параметр виміру обхва ту стегон. При побудові викрійки спинки плечового елемента сумарний розхил виточок визначають по формулі: SРвспин. = Шспин. - Оmалсп де: SРвспин. - сумарний розхил виточок по лінії талії у викрійці спинки плечового елемента; Шспин - параметр виміру ширини спинки плечового елемента по лінії талії викрійки; Оmалсп - довжина півкола талії з боку спинки Omалсп = 5Nб-(m 7+m 5/2) де: Nб - масштабований параметр виміру обхва ту стегон. При побудові викрійки поясного елемента, попередньо викрійки плечового й поясного елемента сполучають по лінії талії. Побудову виточок у поясному елементі здійснюють у зонах, обмежених вертикальними геометричними лініями, що проходять через крайні точки виточок у плечових елементах. При виготовленні викрійки рукава, геометричну лінію зрізу рукава з боку спинки по лінії ліктя зміщають убік збільшення на величину зсуву геометричної лінії зрізу рукава з боку переду по лінії ліктя у виготовлюваній викрійці від згаданої геометричної лінії зрізу рукава в еталонній викрійці рукава. Розхил виточок у поясному елементі в зонах самих опуклих крапок живота взятий рівним параметру виміру (m 3). Розхил виточок у поясному елементі в зоні самої опуклої точки боку взятий рівним параметру виміру (m 5). 6 Розхил виточок у поясному елементів в зонах самих опуклих крапок сідниць узятий рівним параметру виміру (m 7). Ширину полички плечового елементу визначають як різницю між параметром виміру напівобхва ту гр удей на фігурі й параметром виміру на викрійці по лінії талії від середньої лінії спинки до лінії бічного шва з урахуванням талієвих виточок. Завдяки тому, що в способі виготовлення викрійок основи при виготовленні викрійки спинки плечового елемента, геометричну плечову точку встановлюють у місці перетинання дуг, одну з яких проводять радіусом рівним масштабованому й скоригованому з урахуванням модуля пропорційності параметру виміру ширини плеча із центром у геометричній точці основи шиї, а іншу дугу проводять радіусом рівним відстані між точками, одна з яких узята на фігурі, з боку спини, у місці перетинання площин горизонтальної через лінію талії й вертикальної минаючої через вісь хребта, а інша точка взята в плечовій точці фігури зберігається баланс виробу з урахуванням індивідуальних особливостей будови фігури. Установлення геометричної плечової точки при побудові викрійки переду плечового елемента в місці перетинання дуг, одну з яких проводять радіусом, рівним масштабованому й скоректованому з урахуванням модуля пропорційності параметру виміру ширини плеча, із центром у основі шиї, а іншу дугу проводять радіусом, рівним відстані між точками, одна з яких узята на фігурі, з боку переду, у місці перетинання вертикальної площини минаючої через вісь хребта й горизонтальної площини минаючої через лінію талії, а інша у плечовій точці фігури дозволило зберегти баланс виробу й урахувати зсув плечової точки фігури. Установлення розхилу нагрудної виточки при виготовленні викрійки переду плечового елемента рівним геометричної діагоналі квадрата, сторона якого розміщена на геометричної горизонтальної лінії, що відстоїть від геометричного центру яремної виїмки на величину норми, скоректованої з урахуванням модуля пропорційності, і дорівнює відстані між геометричними вертикальними лініями, що обмежують ширину грудини і ширину пройми, виражених у нормах з урахуванням модулів пропорційності, забезпечило виготовлення полички плечового елемента без розрахункових формул. Застосування масштабованих параметрів виміру з урахуванням модуля пропорційності в сполученні з конкретними вимірами на фігурі дозволило звести до мінімуму кількість вимірів на фігурі, побудува ти основу викрійки практично без застосування формул і обчислень, і при цьому домогтися точної посадки основи викрійки на будь-який тип фігури з ура хуванням індивідуальних особливостей будови фігури. Застосування в сполученні плечового й поясного елементів викрійки Оmалп й Оmалсп ,обчислених по вимірах поясного елемента викрійки й наступне застосування значень m 3, m 5, m 7 у поясному елементі в зонах самих опуклих крапок живота, самої опуклої точки боку, самих опуклих 7 85795 точок сідниць дозволило без розрахункових формул одержати точне сполучення плечового й поясного елементів викрійки з урахуванням будьяких індивідуальних особливостей будови фігури. Сутність винаходу пояснюється кресленнями, де на: фіг. 1 представлена викрійка полочки та спинки плечових елементів в сполученні з поясним елементом; фіг. 2 - викрійка полички плечового елемента; фіг. 3 - викрійка спинки плечового елемента; фіг. 4 - параметри виміру на фігурі; фіг. 5 - параметри виміру на фігурі; фіг. 6 - параметри виміру на фігурі; фіг. 7 - схема побудови рукава; фіг. 8 - викрійка рукава. Відомості, що підтверджують можливість одержання технічного результату при реалізації способу виго товлення викрійок основи одягу. Для побудови викрійок попередньо роблять відомими методами вимір параметрів фігури з використанням принципу уявного перетину фігури горизонтальними й вертикальними площинами, що проходять через основні антропометричні точки фігури й заносять у таблицю 1. Потім визначають норми, шляхом масштабування параметрів виміру фігури. Після чого визначають модулі пропорційності для кожного з норм і заносять у табл. 2. Масштабовані параметри виміру коректують за допомогою модулів пропорційності. Отримані масштабовані дані з урахуванням модулів пропорційності заносять у таблицю 3. 8 Попередньо виконують побудову окремих елементів викрійок щодо відомих методиках з використанням параметрів виміру наведених у таблицях 1,2,3. При цьому при виготовленні викрійки спинки плечового елемента С (див. фіг. 1,3), зокрема лінії плеча, що одержують з'єднанням геометричної точки основи шиї A8 з геометричною плечовою точкою Пзд. Геометричну плечову точку Пзд установлюють у місці перетинання дуг n, s. Дугу n проводять радіусом Rn рівним масштабованому й скоригованому з урахуванням модуля пропорційності параметру виміру ширини плеча Шп=Rn із центром у геометричній точці основи шиї А8 . Іншу дугу s проводять радіусом Rs рівним відстані між точками Т9 і плечовою точкою на фігурі Пф. Точка Т9 (див. фіг. 5) узята на фігурі, з боку спини, у місці перетинання площин горизонтальної через лінію талії Τ и вертикальної А9Т9 , що проходить через вісь хребта. При виготовленні викрійки полички Π плечового елемента (див. фіг. 1, 2), попередньо на основі викрійки відкладають масштабований і відкоректований з урахуванням модуля пропорційності параметр виміру ширини грудини Шг (див.таблицю 3). При виготовленні викрійки полички Π плечового елемента розхил нагрудної виточки встановлюють рівним геометричної діагоналі П 4, П 4' квадрата П 4,П 4' , Пн, Пв, що одержують у такий спосіб. На відстані від геометричного центру яремної виїмки А1 по вертикалі вниз відкладають норму N (див. таблицю 2). На даній відстані N із точки П14 проводять горизонтальну лінію. Далі вправо від точки П14 по горизонталі відкладають параметр виміру ширини грудини Шг (див. таблицю 3) у нормах з урахуванням модулів пропорційності. На відстані, рівній ширині грудини Шг через точку П 4 проводять вертикальну лінію 4. Від лінії бічного шва П 5,Т5 уліво уздовж горизонталі відкладають параметр виміру пройми П 4"П 5 (див таблицю 3), виражений у 9 85795 нормах з урахуванням модулів пропорційності й проводять вертикальну лінію 4'. Ділянка горизонтальної лінії П 4, Пв, ув'язнений між проведеними вертикальними лініями 4, 4', визначають параметр сторони квадрата, до якого добудовують наступні сторони квадрата. Таким чином, утворюють квадрат, діагональ П 4 і П 4’, якого визначає розхил виточки і її початкові точки. Геометричний параметр виміру ширини полички плечового елемента (Шпол.) визначають як різницю між параметром виміру напівобхвату груди Ог/2 на фігурі (див. таблицю 1) і геометричним параметром виміру ширини спинки (Шспин) плечового елемента, узятим по викрійці спинки (див. фіг. 3) й скоригованим з урахуванням талевих виточень Тв6 і Тв 7. Геометричну плечову точку Ппр при виготовленні полички П, одержують з'єднанням геометричної точки основи шиї А2 з геометричною плечовою точкою Ппр (див. фіг. 1,2). Геометричну точку Ппр установлюють у місці перетинання дуг n 1, s 1. При цьому дугу n1 проводять радіусом Rn рівним, параметру виміру ширини плеча Шп, масштабованому й скоригованому з урахуванням модуля пропорційності (див. таблицю 3) із центром у основі шиї А2 . Дугу s 1 проводять радіусом Rs 1 рівним відстані між точками Т1 і плечовою точкою на фігурі Пф. (див. таблицю 1, фіг. 4) Причому точка Т1 узята на фігурі (див. фіг.4), з боку переду, у місці перетинання вертикальної площини 1, що проходить через яремну виїмку А1 і горизонтальну площину, що проходить через лінію талії Т. Сумарний розхил виточок по лінії талії Τ при виготовленні полички плечового елемента визначають по формулі (див. фіг.2): S Рвпол. = Шпол. - Оmалп де: Σ Рвпол - сумарний розхил виточок по лінії талії у викрійці полички плечового елемента; Шпол. - геометричний параметр виміру ширини полички плечового елемента; Оmалп - довжина півкола талії з боку переду Оmалп = 5Nб - (m 3 +m 5/2) де: Nб - (див.таблицю 2) 10 m 3 - (див. таблицю 1) m 5 - (див. таблицю 1) При побудові викрійки спинки плечового елемента сумарний розхил виточок визначають по формулі (див. фіг.3): SРвспин. = Шспин. - Оmалсп де: SРвтин.- сумарний розхил виточок по лінії талії у викрійці спинки плечового елемента; Шспин - геометричний параметр виміру ширини спинки плечового елемента; Оmалсп - довжина півкола талії з боку спинки Omалсп = 5Nб-(m7+ m5/2) де: Nб - (див. таблицю 2) m 7 (див. таблицю 1) m 5 (див. таблицю 1) При побудові виточок у викрійці поясного елемента, попередньо викрійки плечового Π и поясного По елементів сполучають по лінії талії Т. (див. фіг. 1, 2, 3). Потім у викрійці поясного елемента будують виточки в передній Тн 3, Тн 4, бічний Тн 5 зонах і зонах Тн 6, Тн 7 спинки, обмежених вертикальними геометричними лініями, що проходять через крайні точки виточок Тв3, Тв4, Тв6 , Тв 7 у плечовому елементі. Розхил виточок у передній зоні Тн 3,Тн 4, у площині уявного горизонтального перетину через саму опуклу точку живота взятий рівним параметру виміру (m 3) (див. фіг. 6). Розхил виточок у бічній зоні Тн 5 у площині уявного горизонтального перетину через саму опуклу точку боку взятий рівним параметру виміру (m 5) (див. фіг. 4) Розхил виточок у зоні Тн 6, Тн 7 спинки в площині уявного горизонтального перетину через саму опуклу точку сідниць узятий рівним параметру виміру (m 7 ) (див. фіг. 6). При виготовленні викрійки рукава, геометричну лінію зрізу рукава з боку спинки Рн, Рв зміщають убік збільшення на величину зсуву ΔЛ по лінії ліктя геометричної лінії зрізу рукава з боку переду Р1н, Р1в в виготовлюваній викрійці, від згаданої геометричної лінії зрізу рукава з боку переду Р1вэ, Р1нэ, в еталонній викрійці рукава Э. 11 85795 12 13 85795 14 15 Комп’ютерна в ерстка І.Скворцов а 85795 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
