Контактний пристрій

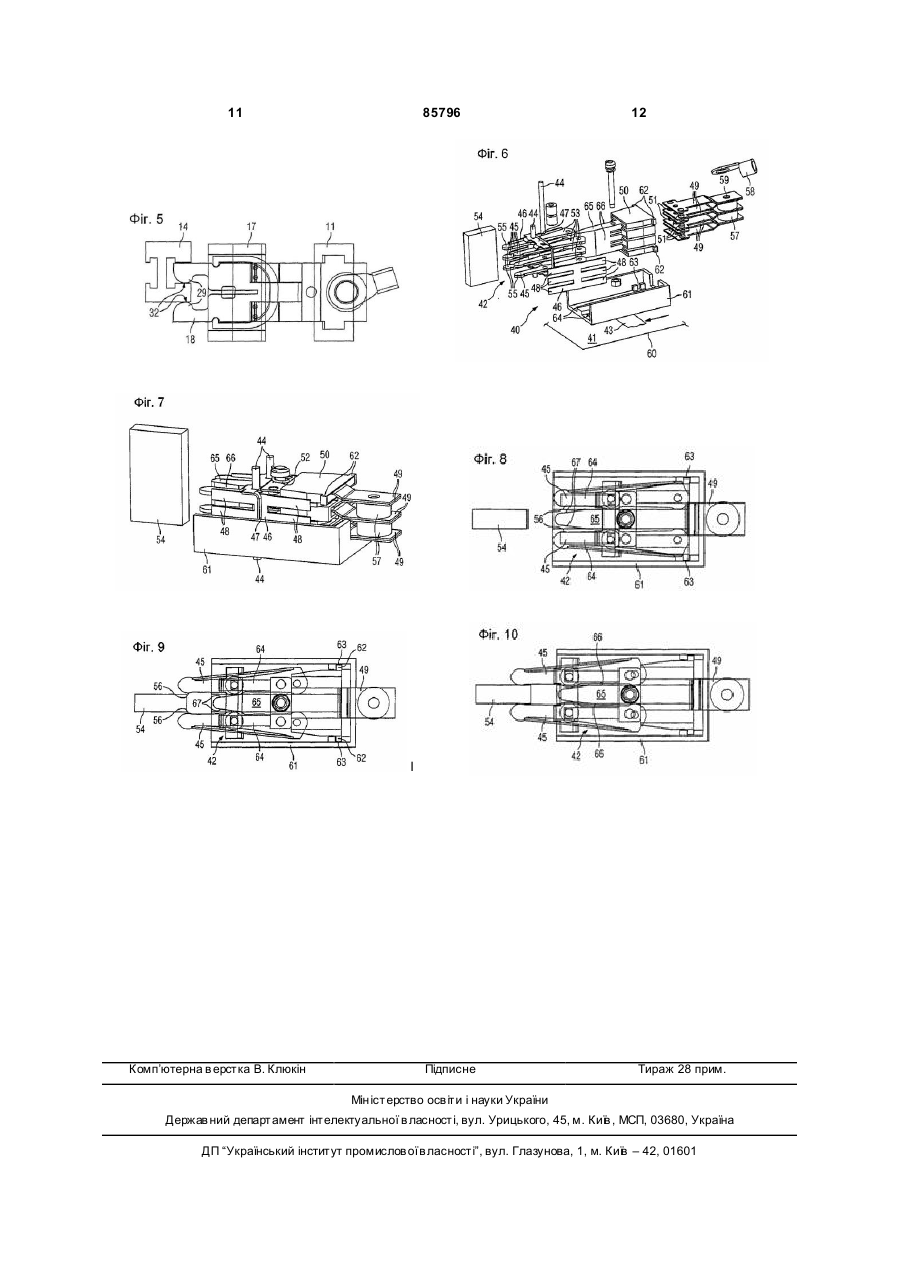

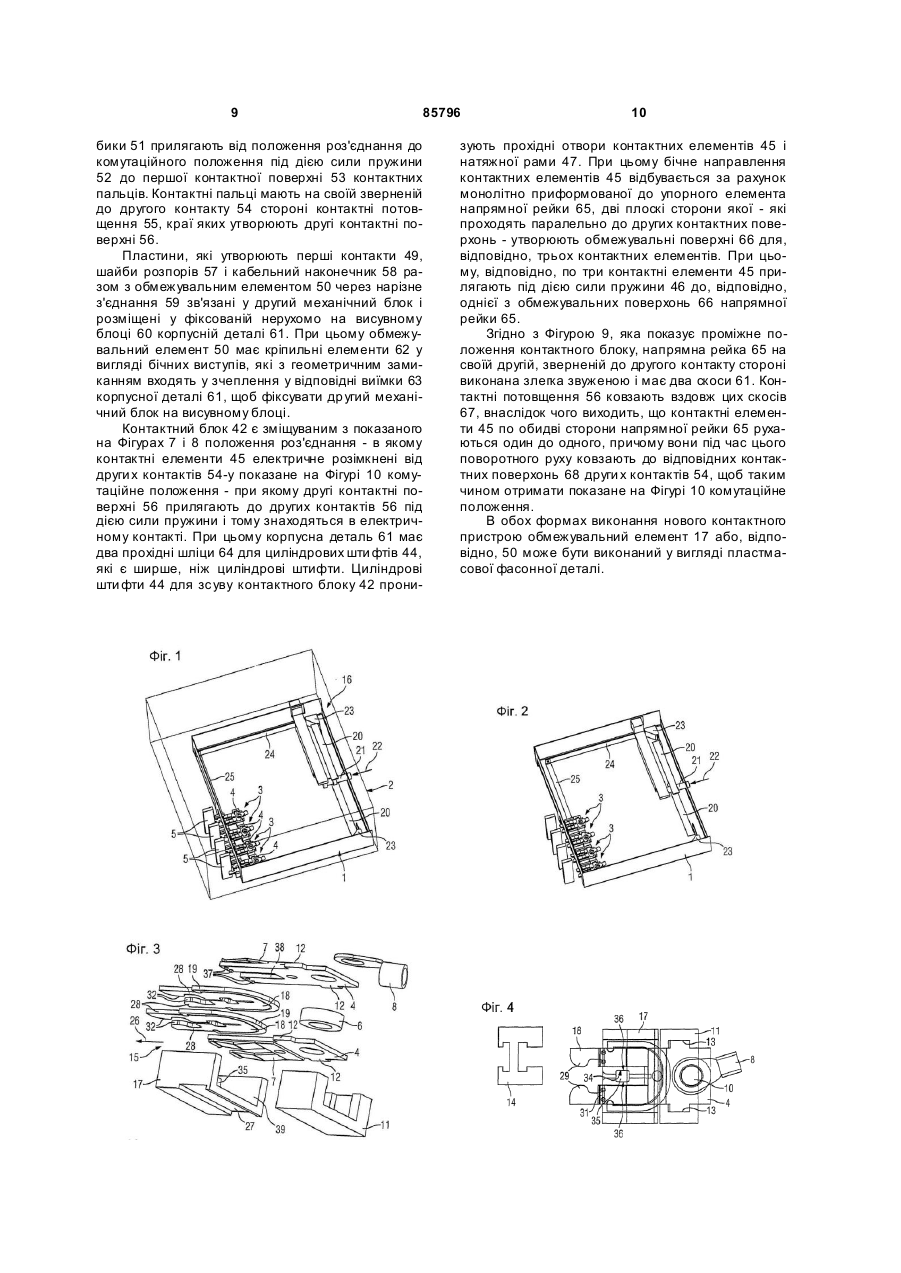

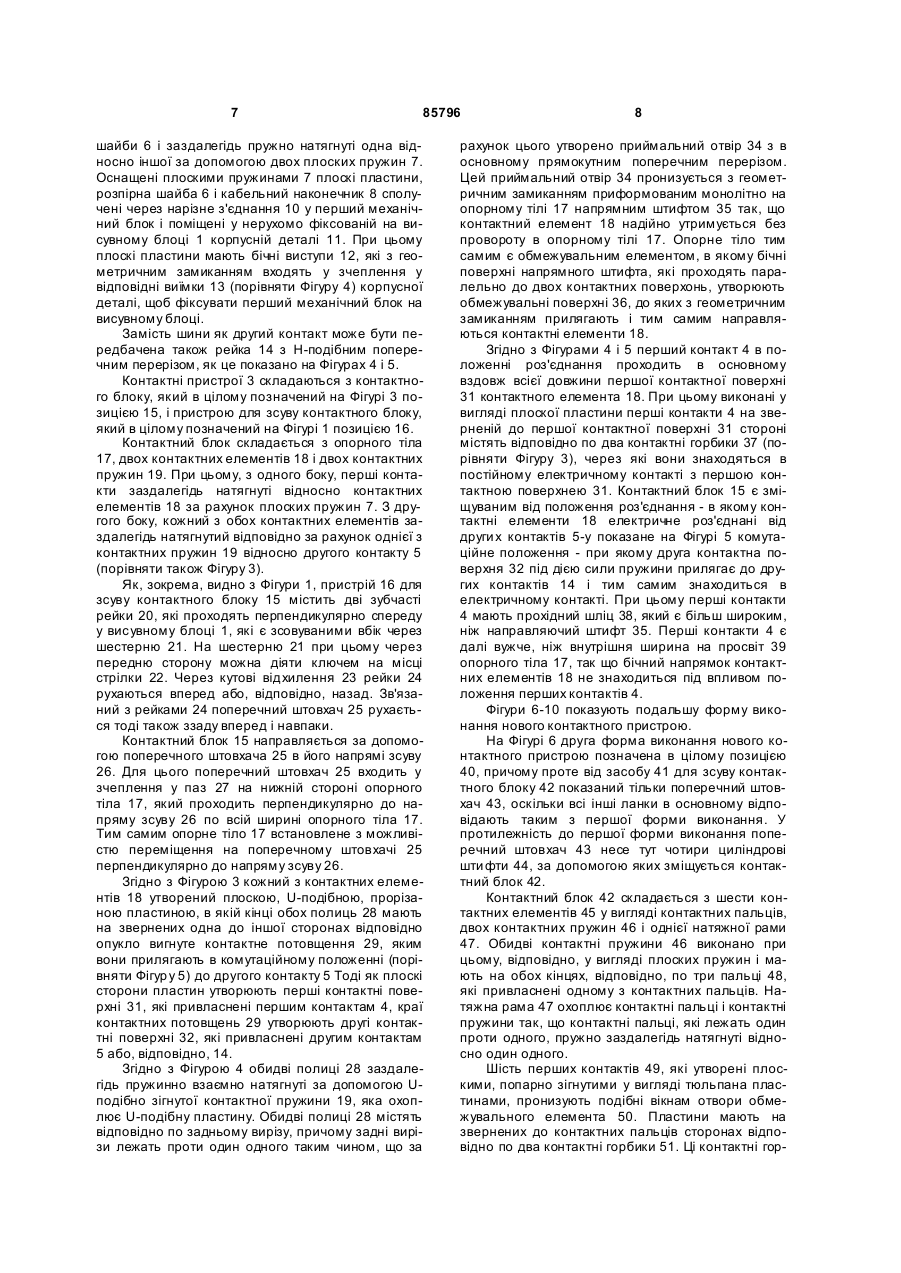

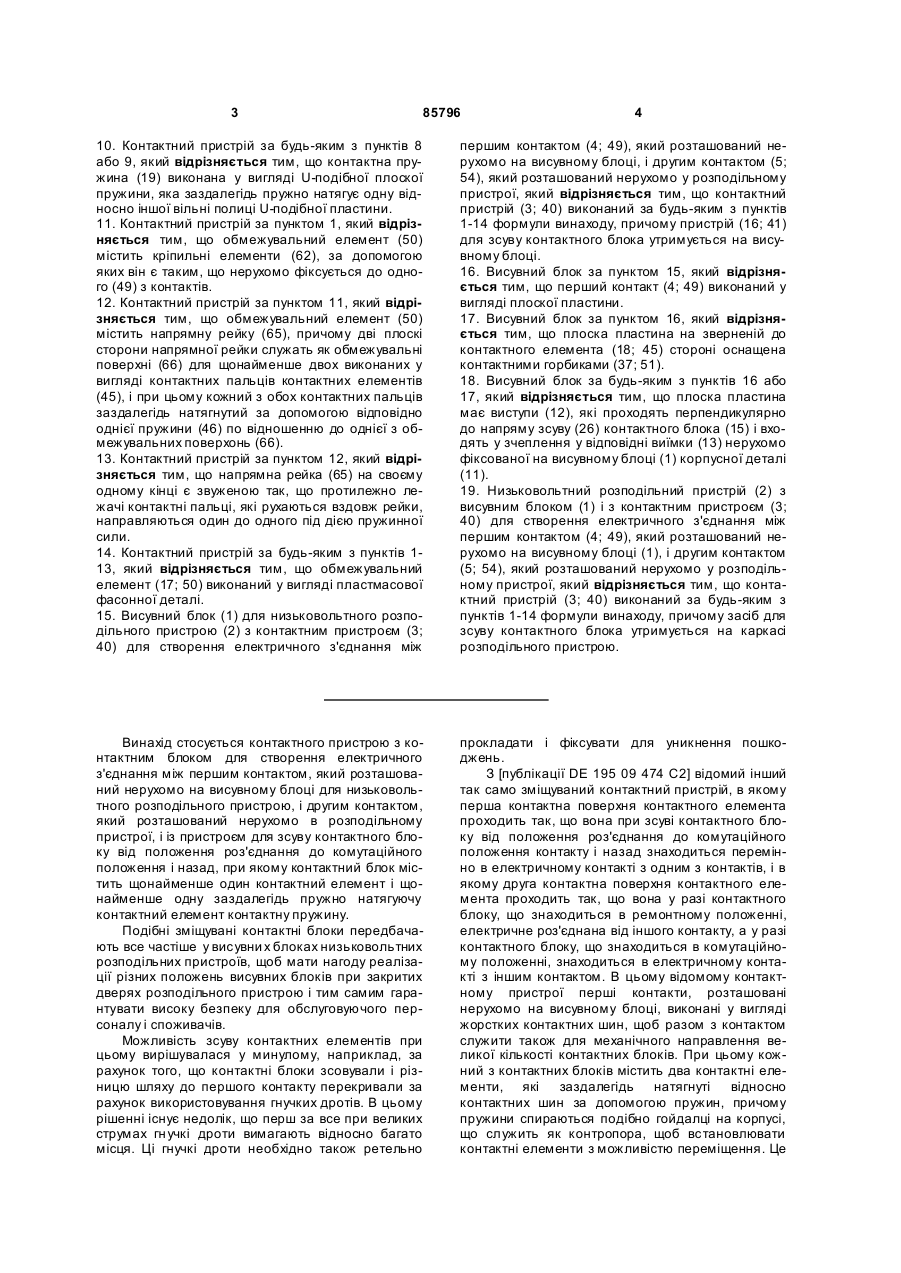

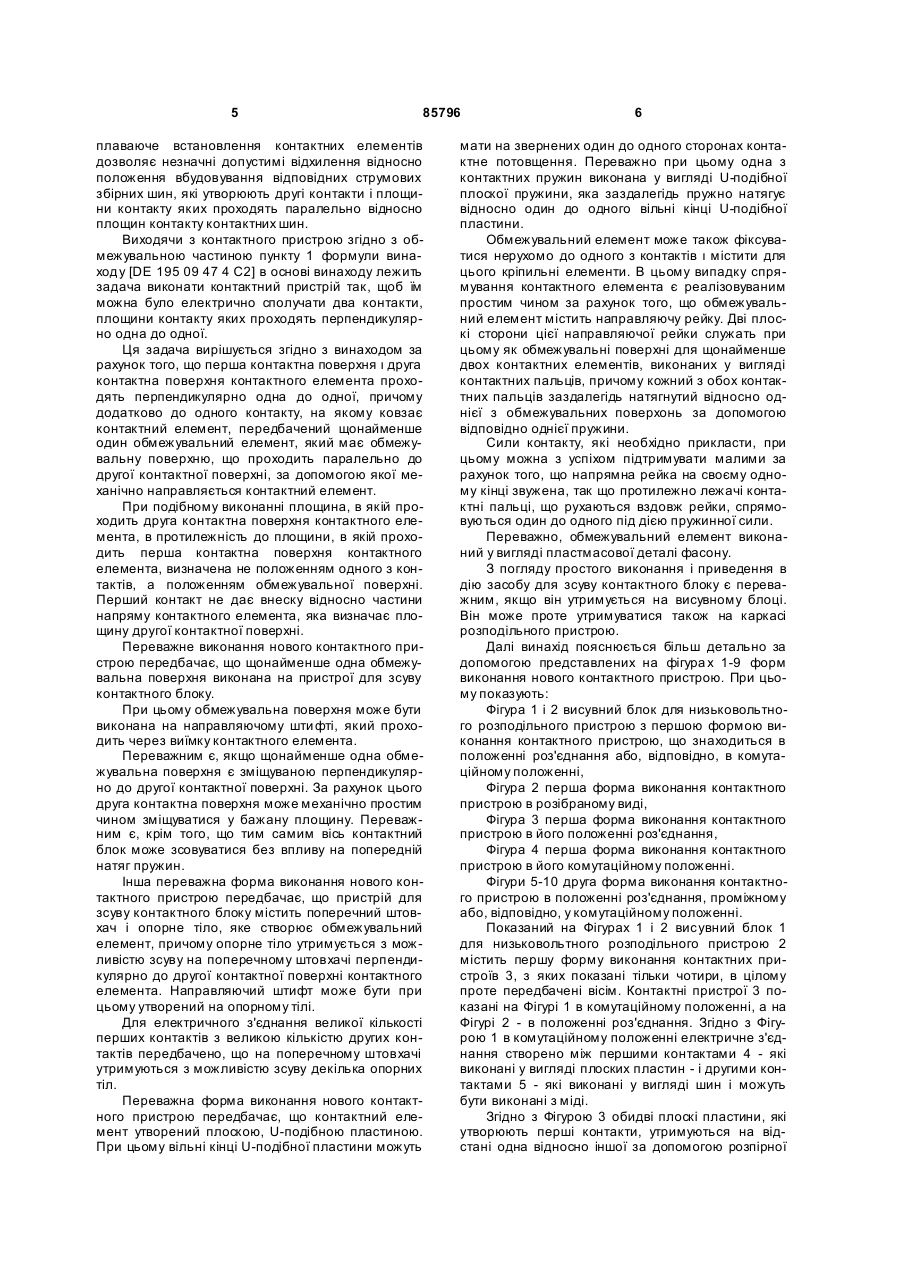

1. Контактний пристрій (3; 40) з контактним блоком (15; 42) для створення електричного з'єднання між першим контактом (4; 49), який розташований нерухомо на висувному блоці (1) для низьковольтного розподільного пристрою (2), і другим контактом (5; 54), який розташований нерухомо в розподільному пристрої, і із пристроєм (16; 41) для зсуву контактного блока від положення роз'єднання до комутаційного положення і назад, при якому контактний блок (15; 42) містить щонайменше один контактний елемент (18; 45) і щонайменше одну заздалегідь пружно натягуючу контактний елемент контактну пружину (19; 46), причому перша контактна поверхня (31; 53) контактного елемента проходить таким чином, що вона при зсуві контактного блока від положення роз'єднання до комутаційного положення і назад знаходиться в електричному ковзному контакті з одним з контактів (4; 49), і при цьому друга контактна поверхня (32; 56) контактного елемента проходить так, що вона, у разі знаходження контактного блока в положенні роз'єднання, електрично відокремлена від іншого з контактів (5; 54), а у разі знаходження контактного блока у комутаційному положенні, знаходиться в електричному контакті з іншим з контактів, який відрізняється тим, що перша контактна поверхня (31; 53) і друга контакт 2 (19) 1 3 85796 4 10. Контактний пристрій за будь-яким з пунктів 8 або 9, який відрізняється тим, що контактна пружина (19) виконана у вигляді U-подібної плоскої пружини, яка заздалегідь пружно натягує одну відносно іншої вільні полиці U-подібної пластини. 11. Контактний пристрій за пунктом 1, який відрізняється тим, що обмежувальний елемент (50) містить кріпильні елементи (62), за допомогою яких він є таким, що нерухомо фіксується до одного (49) з контактів. 12. Контактний пристрій за пунктом 11, який відрізняється тим, що обмежувальний елемент (50) містить напрямну рейку (65), причому дві плоскі сторони напрямної рейки служать як обмежувальні поверхні (66) для щонайменше двох виконаних у вигляді контактних пальців контактних елементів (45), і при цьому кожний з обох контактних пальців заздалегідь натягнутий за допомогою відповідно однієї пружини (46) по відношенню до однієї з обмежувальних поверхонь (66). 13. Контактний пристрій за пунктом 12, який відрізняється тим, що напрямна рейка (65) на своєму одному кінці є звуженою так, що протилежно лежачі контактні пальці, які рухаються вздовж рейки, направляються один до одного під дією пружинної сили. 14. Контактний пристрій за будь-яким з пунктів 113, який відрізняється тим, що обмежувальний елемент (17; 50) виконаний у вигляді пластмасової фасонної деталі. 15. Висувний блок (1) для низьковольтного розподільного пристрою (2) з контактним пристроєм (3; 40) для створення електричного з'єднання між першим контактом (4; 49), який розташований нерухомо на висувному блоці, і другим контактом (5; 54), який розташований нерухомо у розподільному пристрої, який відрізняється тим, що контактний пристрій (3; 40) виконаний за будь-яким з пунктів 1-14 формули винаходу, причому пристрій (16; 41) для зсуву контактного блока утримується на висувному блоці. 16. Висувний блок за пунктом 15, який відрізняється тим, що перший контакт (4; 49) виконаний у вигляді плоскої пластини. 17. Висувний блок за пунктом 16, який відрізняється тим, що плоска пластина на зверненій до контактного елемента (18; 45) стороні оснащена контактними горбиками (37; 51). 18. Висувний блок за будь-яким з пунктів 16 або 17, який відрізняється тим, що плоска пластина має виступи (12), які проходять перпендикулярно до напряму зсуву (26) контактного блока (15) і входять у зчеплення у відповідні виїмки (13) нерухомо фіксованої на висувному блоці (1) корпусної деталі (11). 19. Низьковольтний розподільний пристрій (2) з висувним блоком (1) і з контактним пристроєм (3; 40) для створення електричного з'єднання між першим контактом (4; 49), який розташований нерухомо на висувному блоці (1), і другим контактом (5; 54), який розташований нерухомо у розподільному пристрої, який відрізняється тим, що контактний пристрій (3; 40) виконаний за будь-яким з пунктів 1-14 формули винаходу, причому засіб для зсуву контактного блока утримується на каркасі розподільного пристрою. Винахід стосується контактного пристрою з контактним блоком для створення електричного з'єднання між першим контактом, який розташований нерухомо на висувному блоці для низьковольтного розподільного пристрою, і другим контактом, який розташований нерухомо в розподільному пристрої, і із пристроєм для зсуву контактного блоку від положення роз'єднання до комутаційного положення і назад, при якому контактний блок містить щонайменше один контактний елемент і щонайменше одну заздалегідь пружно натягуючу контактний елемент контактну пружину. Подібні зміщувані контактні блоки передбачають все частіше у висувни х блоках низьковольтних розподільних пристроїв, щоб мати нагоду реалізації різних положень висувних блоків при закритих дверях розподільного пристрою і тим самим гарантувати високу безпеку для обслуговуючого персоналу і споживачів. Можливість зсуву контактних елементів при цьому вирішувалася у минулому, наприклад, за рахунок того, що контактні блоки зсовували і різницю шляху до першого контакту перекривали за рахунок використовування гнучких дротів. В цьому рішенні існує недолік, що перш за все при великих струмах гн учкі дроти вимагають відносно багато місця. Ці гнучкі дроти необхідно також ретельно прокладати і фіксувати для уникнення пошкоджень. З [публікації DE 195 09 474 С2] відомий інший так само зміщуваний контактний пристрій, в якому перша контактна поверхня контактного елемента проходить так, що вона при зсуві контактного блоку від положення роз'єднання до комутаційного положення контакту і назад знаходиться перемінно в електричному контакті з одним з контактів, і в якому друга контактна поверхня контактного елемента проходить так, що вона у разі контактного блоку, що знаходиться в ремонтному положенні, електричне роз'єднана від іншого контакту, а у разі контактного блоку, що знаходиться в комутаційному положенні, знаходиться в електричному контакті з іншим контактом. В цьому відомому контактному пристрої перші контакти, розташовані нерухомо на висувному блоці, виконані у вигляді жорстких контактних шин, щоб разом з контактом служити також для механічного направлення великої кількості контактних блоків. При цьому кожний з контактних блоків містить два контактні елементи, які заздалегідь натягнуті відносно контактних шин за допомогою пружин, причому пружини спираються подібно гойдалці на корпусі, що служить як контропора, щоб встановлювати контактні елементи з можливістю переміщення. Це 5 85796 плаваюче встановлення контактних елементів дозволяє незначні допустимі відхилення відносно положення вбудовування відповідних струмових збірних шин, які утворюють другі контакти і площини контакту яких проходять паралельно відносно площин контакту контактних шин. Виходячи з контактного пристрою згідно з обмежувальною частиною пункту 1 формули винаходу [DE 195 09 47 4 С2] в основі винаходу лежить задача виконати контактний пристрій так, щоб їм можна було електрично сполучати два контакти, площини контакту яких проходять перпендикулярно одна до одної. Ця задача вирішується згідно з винаходом за рахунок того, що перша контактна поверхня ι друга контактна поверхня контактного елемента проходять перпендикулярно одна до одної, причому додатково до одного контакту, на якому ковзає контактний елемент, передбачений щонайменше один обмежувальний елемент, який має обмежувальну поверхню, що проходить паралельно до другої контактної поверхні, за допомогою якої механічно направляється контактний елемент. При подібному виконанні площина, в якій проходить друга контактна поверхня контактного елемента, в протилежність до площини, в якій проходить перша контактна поверхня контактного елемента, визначена не положенням одного з контактів, а положенням обмежувальної поверхні. Перший контакт не дає внеску відносно частини напряму контактного елемента, яка визначає площину другої контактної поверхні. Переважне виконання нового контактного пристрою передбачає, що щонайменше одна обмежувальна поверхня виконана на пристрої для зсуву контактного блоку. При цьому обмежувальна поверхня може бути виконана на направляючому шти фті, який проходить через виїмку контактного елемента. Переважним є, якщо щонайменше одна обмежувальна поверхня є зміщуваною перпендикулярно до другої контактної поверхні. За рахунок цього друга контактна поверхня може механічно простим чином зміщуватися у бажану площину. Переважним є, крім того, що тим самим вісь контактний блок може зсовуватися без впливу на попередній натяг пружин. Інша переважна форма виконання нового контактного пристрою передбачає, що пристрій для зсуву контактного блоку містить поперечний штовхач і опорне тіло, яке створює обмежувальний елемент, причому опорне тіло утримується з можливістю зсуву на поперечному штовхачі перпендикулярно до другої контактної поверхні контактного елемента. Направляючий штифт може бути при цьому утворений на опорному тілі. Для електричного з'єднання великої кількості перших контактів з великою кількістю других контактів передбачено, що на поперечному штовхачі утримуються з можливістю зсуву декілька опорних тіл. Переважна форма виконання нового контактного пристрою передбачає, що контактний елемент утворений плоскою, U-подібною пластиною. При цьому вільні кінці U-подібної пластини можуть 6 мати на звернених один до одного сторонах контактне потовщення. Переважно при цьому одна з контактних пружин виконана у вигляді U-подібної плоскої пружини, яка заздалегідь пружно натягує відносно один до одного вільні кінці U-подібної пластини. Обмежувальний елемент може також фіксуватися нерухомо до одного з контактів ι містити для цього кріпильні елементи. В цьому випадку спрямування контактного елемента є реалізовуваним простим чином за рахунок того, що обмежувальний елемент містить направляючу рейку. Дві плоскі сторони цієї направляючої рейки служать при цьому як обмежувальні поверхні для щонайменше двох контактних елементів, виконаних у вигляді контактних пальців, причому кожний з обох контактних пальців заздалегідь натягнутий відносно однієї з обмежувальних поверхонь за допомогою відповідно однієї пружини. Сили контакту, які необхідно прикласти, при цьому можна з успіхом підтримувати малими за рахунок того, що напрямна рейка на своєму одному кінці звужена, так що протилежно лежачі контактні пальці, що рухаються вздовж рейки, спрямовуються один до одного під дією пружинної сили. Переважно, обмежувальний елемент виконаний у вигляді пластмасової деталі фасону. З погляду простого виконання і приведення в дію засобу для зсуву контактного блоку є переважним, якщо він утримується на висувному блоці. Він може проте утримуватися також на каркасі розподільного пристрою. Далі винахід пояснюється більш детально за допомогою представлених на фігура х 1-9 форм виконання нового контактного пристрою. При цьому показують: Фігура 1 і 2 висувний блок для низьковольтного розподільного пристрою з першою формою виконання контактного пристрою, що знаходиться в положенні роз'єднання або, відповідно, в комутаційному положенні, Фігура 2 перша форма виконання контактного пристрою в розібраному виді, Фігура 3 перша форма виконання контактного пристрою в його положенні роз'єднання, Фігура 4 перша форма виконання контактного пристрою в його комутаційному положенні. Фігури 5-10 друга форма виконання контактного пристрою в положенні роз'єднання, проміжному або, відповідно, у комутаційному положенні. Показаний на Фігурах 1 і 2 висувний блок 1 для низьковольтного розподільного пристрою 2 містить першу форму виконання контактних пристроїв 3, з яких показані тільки чотири, в цілому проте передбачені вісім. Контактні пристрої 3 показані на Фігурі 1 в комутаційному положенні, а на Фігурі 2 - в положенні роз'єднання. Згідно з Фігурою 1 в комутаційному положенні електричне з'єднання створено між першими контактами 4 - які виконані у вигляді плоских пластин - і другими контактами 5 - які виконані у вигляді шин і можуть бути виконані з міді. Згідно з Фігурою 3 обидві плоскі пластини, які утворюють перші контакти, утримуються на відстані одна відносно іншої за допомогою розпірної 7 85796 шайби 6 і заздалегідь пружно натягнуті одна відносно іншої за допомогою двох плоских пружин 7. Оснащені плоскими пружинами 7 плоскі пластини, розпірна шайба 6 і кабельний наконечник 8 сполучені через нарізне з'єднання 10 у перший механічний блок і поміщені у нерухомо фіксованій на висувному блоці 1 корпусній деталі 11. При цьому плоскі пластини мають бічні виступи 12, які з геометричним замиканням входять у зчеплення у відповідні виїмки 13 (порівняти Фігуру 4) корпусної деталі, щоб фіксувати перший механічний блок на висувному блоці. Замість шини як другий контакт може бути передбачена також рейка 14 з Н-подібним поперечним перерізом, як це показано на Фігурах 4 і 5. Контактні пристрої 3 складаються з контактного блоку, який в цілому позначений на Фігурі 3 позицією 15, і пристрою для зсуву контактного блоку, який в цілому позначений на Фігурі 1 позицією 16. Контактний блок складається з опорного тіла 17, двох контактних елементів 18 і двох контактних пружин 19. При цьому, з одного боку, перші контакти заздалегідь натягнуті відносно контактних елементів 18 за рахунок плоских пружин 7. З другого боку, кожний з обох контактних елементів заздалегідь натягнутий відповідно за рахунок однієї з контактних пружин 19 відносно другого контакту 5 (порівняти також Фігуру 3). Як, зокрема, видно з Фігури 1, пристрій 16 для зсуву контактного блоку 15 містить дві зубчасті рейки 20, які проходять перпендикулярно спереду у висувному блоці 1, які є зсовуваними вбік через шестерню 21. На шестерню 21 при цьому через передню сторону можна діяти ключем на місці стрілки 22. Через кутові відхилення 23 рейки 24 рухаються вперед або, відповідно, назад. Зв'язаний з рейками 24 поперечний штовхач 25 рухається тоді також ззаду вперед і навпаки. Контактний блок 15 направляється за допомогою поперечного штовхача 25 в його напрямі зсуву 26. Для цього поперечний штовхач 25 входить у зчеплення у паз 27 на нижній стороні опорного тіла 17, який проходить перпендикулярно до напряму зсуву 26 по всій ширині опорного тіла 17. Тим самим опорне тіло 17 встановлене з можливістю переміщення на поперечному штовхачі 25 перпендикулярно до напряму зсуву 26. Згідно з Фігурою 3 кожний з контактних елементів 18 утворений плоскою, U-подібною, прорізаною пластиною, в якій кінці обох полиць 28 мають на звернених одна до іншої сторонах відповідно опукло вигнуте контактне потовщення 29, яким вони прилягають в комутаційному положенні (порівняти Фігур у 5) до другого контакту 5 Тоді як плоскі сторони пластин утворюють перші контактні поверхні 31, які привласнені першим контактам 4, краї контактних потовщень 29 утворюють другі контактні поверхні 32, які привласнені другим контактам 5 або, відповідно, 14. Згідно з Фігурою 4 обидві полиці 28 заздалегідь пружинно взаємно натягнуті за допомогою Uподібно зігнутої контактної пружини 19, яка охоплює U-подібну пластину. Обидві полиці 28 містять відповідно по задньому вирізу, причому задні вирізи лежать проти один одного таким чином, що за 8 рахунок цього утворено приймальний отвір 34 з в основному прямокутним поперечним перерізом. Цей приймальний отвір 34 пронизується з геометричним замиканням приформованим монолітно на опорному тілі 17 напрямним штифтом 35 так, що контактний елемент 18 надійно утримується без провороту в опорному тілі 17. Опорне тіло тим самим є обмежувальним елементом, в якому бічні поверхні напрямного штифта, які проходять паралельно до двох контактних поверхонь, утворюють обмежувальні поверхні 36, до яких з геометричним замиканням прилягають і тим самим направляються контактні елементи 18. Згідно з Фігурами 4 і 5 перший контакт 4 в положенні роз'єднання проходить в основному вздовж всієї довжини першої контактної поверхні 31 контактного елемента 18. При цьому виконані у вигляді плоскої пластини перші контакти 4 на зверненій до першої контактної поверхні 31 стороні містять відповідно по два контактні горбики 37 (порівняти Фігуру 3), через які вони знаходяться в постійному електричному контакті з першою контактною поверхнею 31. Контактний блок 15 є зміщуваним від положення роз'єднання - в якому контактні елементи 18 електричне роз'єднані від други х контактів 5-у показане на Фігурі 5 комутаційне положення - при якому друга контактна поверхня 32 під дією сили пружини прилягає до других контактів 14 і тим самим знаходиться в електричному контакті. При цьому перші контакти 4 мають прохідний шліц 38, який є більш широким, ніж направляючий штифт 35. Перші контакти 4 є далі вужче, ніж внутрішня ширина на просвіт 39 опорного тіла 17, так що бічний напрямок контактних елементів 18 не знаходиться під впливом положення перших контактів 4. Фігури 6-10 показують подальшу форму виконання нового контактного пристрою. На Фігурі 6 друга форма виконання нового контактного пристрою позначена в цілому позицією 40, причому проте від засобу 41 для зсуву контактного блоку 42 показаний тільки поперечний штовхач 43, оскільки всі інші ланки в основному відповідають таким з першої форми виконання. У протилежність до першої форми виконання поперечний штовхач 43 несе тут чотири циліндрові шти фти 44, за допомогою яких зміщується контактний блок 42. Контактний блок 42 складається з шести контактних елементів 45 у вигляді контактних пальців, двох контактних пружин 46 і однієї натяжної рами 47. Обидві контактні пружини 46 виконано при цьому, відповідно, у вигляді плоских пружин і мають на обох кінцях, відповідно, по три пальці 48, які привласнені одному з контактних пальців. Натяжна рама 47 охоплює контактні пальці і контактні пружини так, що контактні пальці, які лежать один проти одного, пружно заздалегідь натягнуті відносно один одного. Шість перших контактів 49, які утворені плоскими, попарно зігнутими у вигляді тюльпана пластинами, пронизують подібні вікнам отвори обмежувального елемента 50. Пластини мають на звернених до контактних пальців сторонах відповідно по два контактні горбики 51. Ці контактні гор 9 85796 бики 51 прилягають від положення роз'єднання до комутаційного положення під дією сили пружини 52 до першої контактної поверхні 53 контактних пальців. Контактні пальці мають на своїй зверненій до другого контакту 54 стороні контактні потовщення 55, краї яких утворюють другі контактні поверхні 56. Пластини, які утворюють перші контакти 49, шайби розпорів 57 і кабельний наконечник 58 разом з обмежувальним елементом 50 через нарізне з'єднання 59 зв'язані у другий механічний блок і розміщені у фіксованій нерухомо на висувному блоці 60 корпусній деталі 61. При цьому обмежувальний елемент 50 має кріпильні елементи 62 у вигляді бічних виступів, які з геометричним замиканням входять у зчеплення у відповідні виїмки 63 корпусної деталі 61, щоб фіксувати др угий механічний блок на висувному блоці. Контактний блок 42 є зміщуваним з показаного на Фігурах 7 і 8 положення роз'єднання - в якому контактні елементи 45 електричне розімкнені від други х контактів 54-у показане на Фігурі 10 комутаційне положення - при якому другі контактні поверхні 56 прилягають до других контактів 56 під дією сили пружини і тому знаходяться в електричному контакті. При цьому корпусна деталь 61 має два прохідні шліци 64 для циліндрових шти фтів 44, які є ширше, ніж циліндрові штифти. Циліндрові шти фти 44 для зсуву контактного блоку 42 прони 10 зують прохідні отвори контактних елементів 45 і натяжної рами 47. При цьому бічне направлення контактних елементів 45 відбувається за рахунок монолітно приформованої до упорного елемента напрямної рейки 65, дві плоскі сторони якої - які проходять паралельно до других контактних поверхонь - утворюють обмежувальні поверхні 66 для, відповідно, трьох контактних елементів. При цьому, відповідно, по три контактні елементи 45 прилягають під дією сили пружини 46 до, відповідно, однієї з обмежувальних поверхонь 66 напрямної рейки 65. Згідно з Фігурою 9, яка показує проміжне положення контактного блоку, напрямна рейка 65 на своїй другій, зверненій до другого контакту стороні виконана злегка звуженою і має два скоси 61. Контактні потовщення 56 ковзають вздовж цих скосів 67, внаслідок чого виходить, що контактні елементи 45 по обидві сторони напрямної рейки 65 рухаються один до одного, причому вони під час цього поворотного руху ковзають до відповідних контактних поверхонь 68 други х контактів 54, щоб таким чином отримати показане на Фігурі 10 комутаційне положення. В обох формах виконання нового контактного пристрою обмежувальний елемент 17 або, відповідно, 50 може бути виконаний у вигляді пластмасової фасонної деталі. 11 85796 12 I Комп’ютерна в ерстка В. Клюкін Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
