Спосіб виготовлення бейджа

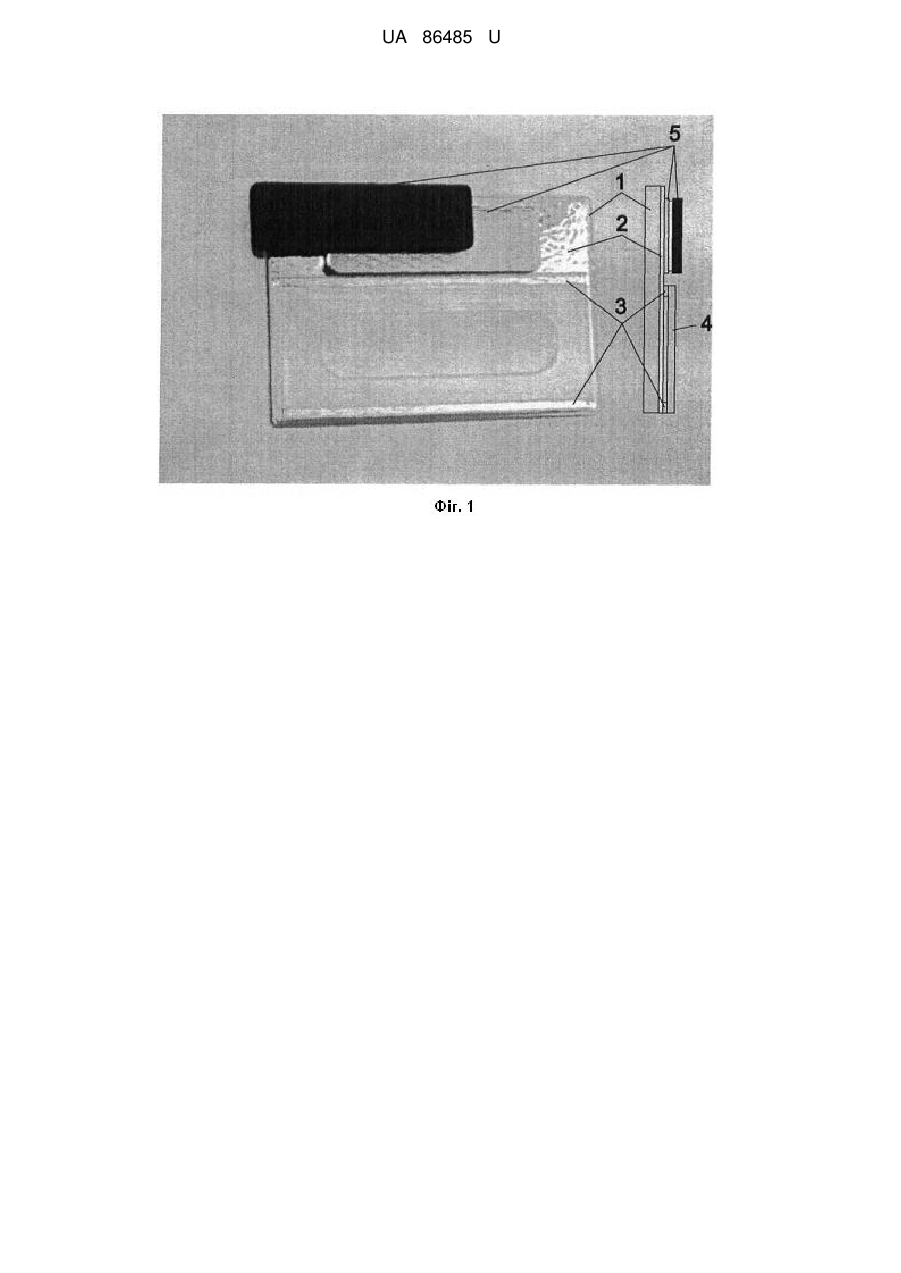

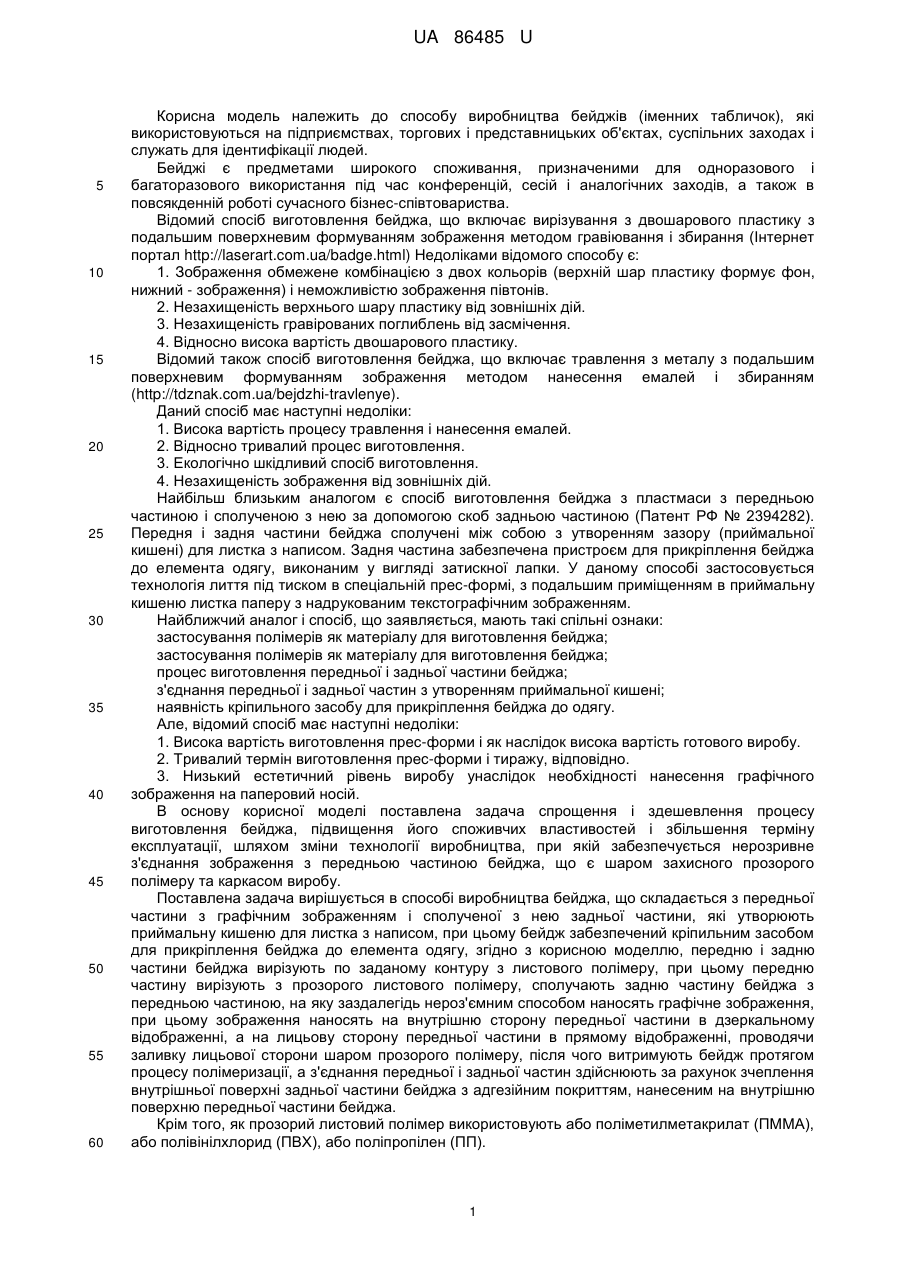

Реферат: UA 86485 U UA 86485 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способу виробництва бейджів (іменних табличок), які використовуються на підприємствах, торгових і представницьких об'єктах, суспільних заходах і служать для ідентифікації людей. Бейджі є предметами широкого споживання, призначеними для одноразового і багаторазового використання під час конференцій, сесій і аналогічних заходів, а також в повсякденній роботі сучасного бізнес-співтовариства. Відомий спосіб виготовлення бейджа, що включає вирізування з двошарового пластику з подальшим поверхневим формуванням зображення методом гравіювання і збирання (Інтернет портал http://laserart.com.ua/badge.html) Недоліками відомого способу є: 1. Зображення обмежене комбінацією з двох кольорів (верхній шар пластику формує фон, нижний - зображення) і неможливістю зображення півтонів. 2. Незахищеність верхнього шару пластику від зовнішніх дій. 3. Незахищеність гравірованих поглиблень від засмічення. 4. Відносно висока вартість двошарового пластику. Відомий також спосіб виготовлення бейджа, що включає травлення з металу з подальшим поверхневим формуванням зображення методом нанесення емалей і збиранням (http://tdznak.com.ua/bejdzhi-travlenye). Даний спосіб має наступні недоліки: 1. Висока вартість процесу травлення і нанесення емалей. 2. Відносно тривалий процес виготовлення. 3. Екологічно шкідливий спосіб виготовлення. 4. Незахищеність зображення від зовнішніх дій. Найбільш близьким аналогом є спосіб виготовлення бейджа з пластмаси з передньою частиною і сполученою з нею за допомогою скоб задньою частиною (Патент РФ № 2394282). Передня і задня частини бейджа сполучені між собою з утворенням зазору (приймальної кишені) для листка з написом. Задня частина забезпечена пристроєм для прикріплення бейджа до елемента одягу, виконаним у вигляді затискної лапки. У даному способі застосовується технологія лиття під тиском в спеціальній прес-формі, з подальшим приміщенням в приймальну кишеню листка паперу з надрукованим текстографічним зображенням. Найближчий аналог і спосіб, що заявляється, мають такі спільні ознаки: застосування полімерів як матеріалу для виготовлення бейджа; застосування полімерів як матеріалу для виготовлення бейджа; процес виготовлення передньої і задньої частини бейджа; з'єднання передньої і задньої частин з утворенням приймальної кишені; наявність кріпильного засобу для прикріплення бейджа до одягу. Але, відомий спосіб має наступні недоліки: 1. Висока вартість виготовлення прес-форми і як наслідок висока вартість готового виробу. 2. Тривалий термін виготовлення прес-форми і тиражу, відповідно. 3. Низький естетичний рівень виробу унаслідок необхідності нанесення графічного зображення на паперовий носій. В основу корисної моделі поставлена задача спрощення і здешевлення процесу виготовлення бейджа, підвищення його споживчих властивостей і збільшення терміну експлуатації, шляхом зміни технології виробництва, при якій забезпечується нерозривне з'єднання зображення з передньою частиною бейджа, що є шаром захисного прозорого полімеру та каркасом виробу. Поставлена задача вирішується в способі виробництва бейджа, що складається з передньої частини з графічним зображенням і сполученої з нею задньої частини, які утворюють приймальну кишеню для листка з написом, при цьому бейдж забезпечений кріпильним засобом для прикріплення бейджа до елемента одягу, згідно з корисною моделлю, передню і задню частини бейджа вирізують по заданому контуру з листового полімеру, при цьому передню частину вирізують з прозорого листового полімеру, сполучають задню частину бейджа з передньою частиною, на яку заздалегідь нероз'ємним способом наносять графічне зображення, при цьому зображення наносять на внутрішню сторону передньої частини в дзеркальному відображенні, а на лицьову сторону передньої частини в прямому відображенні, проводячи заливку лицьової сторони шаром прозорого полімеру, після чого витримують бейдж протягом процесу полімеризації, а з'єднання передньої і задньої частин здійснюють за рахунок зчеплення внутрішньої поверхні задньої частини бейджа з адгезійним покриттям, нанесеним на внутрішню поверхню передньої частини бейджа. Крім того, як прозорий листовий полімер використовують або поліметилметакрилат (ПММА), або полівінілхлорид (ПВХ), або поліпропілен (ПП). 1 UA 86485 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, товщина листового прозорого полімеру складає від 0,1 мм до 5,0 мм. Крім того, графічне зображення на передню частину бейджа наносять з використанням технології струменевого друку або трафаретного друку, або офсетного друку, або термотрансферного друку, або методом гравіювання, або комбінацією перерахованих методів. Крім того, передню частину сполучають із задньою частиною за допомогою або ультразвукового спікання, або склеювання уф-отверджуваним клейовим складом, або двосторонньої клейкої стрічки. Крім того, кріпильний засіб для прикріплення до одягу може бути магнітним кріпленням або шпилькою, або затискачем, або комбінацією з перерахованих засобів. Крім того, кріпильний засіб для прикріплення до одягу встановлюють безпосередньо на задню частину бейджа. Крім того, кріпильний засіб для прикріплення до одягу встановлюють безпосередньо на внутрішню сторону лицьової частини бейджа через вікно, вирізане в задній частині бейджа. Переваги способу, що заявляється, наступні: 1. Відсутня необхідність виготовлення спеціального оснащення у вигляді прес-форми, що істотно знижує вартість виготовлення бейджа. 2. Скорочуються терміни виготовлення бейджа. 3. Підвищується естетичний рівень виробу. 4. Нанесене зображення захищене від намокання, стирання, вигорання і будь-яких забруднень, обумовлених дією зовнішнього середовища. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - вид бейджа ззаду з двома смужками двосторонньої клейкої стрічки, що скріпляє лицьову частину бейджа із задньою частиною, кріпильний засіб у вигляді магнітного кріплення до одягу і вигляд збоку. Фіг. 2 - вигляд збоку, магнітне кріплення до одягу розташовується на внутрішній стороні передньої частини, у вікні задньої частини бейджа. Фіг. 3 - вигляд збоку, кріплення до одягу розташовується безпосередньо на задній частині бейджа. Фіг. 4 - кріплення до одягу розташовується на внутрішній поверхні передньої частини бейджа, задня частина бейджа відсутня. Фіг. 5 - вид бейджа спереду, на якому показано, як приклад, зображення, розташування логотипу і вікна для листка з написом. Фіг. 6 - вид бейджа ззаду, на якому видно вікно для зручної заміни листка з написом і магнітне кріплення до одягу. На кресленнях позицією 1 позначена передня частина бейджа, що є деталлю, вирізаною з прозорого листового полімеру. Позицією 2 позначений шар текстографічного зображення, нанесений безпосередньо на внутрішню поверхню передньої частини бейджа нероз'ємним способом. Позицією 3 показані смужки двосторонньої клейкої стрічки, що сполучає передню частину бейджа із задньою частиною. Позицією 4 позначена задня частина бейджа. Позицією 5 позначені елементи кріплення бейджа до одягу. Спосіб здійснюється таким чином. Вирізують передню і задню частини бейджа по заданому контуру з листового прозорого матеріалу. Як початкову сировину використовують різні прозорі листові полімери: поліметилметакрилат (ПММА), полівінілхлорид (ПВХ), поліпропілен (ПП) і подібні до них. Товщина листів може коливатися від 0,1 мм до 5 мм залежно від дизайну бейджа. Можливе застосування кольорових прозорих листових полімерів. Режими різання підбираються залежно від потужності лазера або фрезера і від товщини листа полімеру і на суть винаходу не впливають. Заздалегідь на листовий полімерний матеріал наносять графічне зображення, наприклад декоративний фон, графічну і/або текстову інформацію. Способи нанесення зображень на передню частину бейджа можуть застосовуватися наступні: шовкографія (трафаретний друк), офсетний друк, цифровий друк, струменевий друк, тиснення, термотрансферний друк, термосублімація, гравіювання, аплікація і так далі. Нанесене зображення одночасно виконує декілька функцій: формує кольоровий фон бейджа, приховує елементи конструкції і формує віконце, через яке видно листок з написом. Зображення на передню частину бейджа може наноситися як в дзеркальному відображенні з внутрішньої сторони передньої частини бейджа, так і в прямому зображенні на лицьову сторону передньої частини бейджа. У останньому випадку зображення може наноситися як безпосередньо на лицьову частину бейджа, так і на проміжний носій у вигляді самоклейної плівки, що наноситься на лицьову частину за допомогою аплікації, з подальшою суцільною заливкою прозорою двокомпонентною 2 UA 86485 U 5 10 15 20 25 30 35 40 45 50 55 епоксидною смолою, поліуретановою смолою або іншою прозорою смолою, що забезпечує надійне з'єднання зображення з передньою частиною бейджа. З'єднання передньої частини бейджа із задньою частиною здійснюється за допомогою двох смуг двосторонньої клейкої стрічки завтовшки більше 0,2 мм, достатньої для розміщення 2 смужки стандартного офісного паперу, щільністю 80 г/м , призначеної для нанесення необхідних даних бейджа. З'єднання передньої частини бейджа із задньою частиною можна також проводити за допомогою ультразвукового спікання або склеювання уф-отверджуваним клейовим складом. Для зручності заміни листка в задній частині бейджа передбачений виріз для пальця. Різновидом бейджа із задньою частиною, що створює з передньою частиною приймальну кишеню для листка з написом, є бейдж без задньої частини і, відповідно, без такої кишені. В цьому випадку лицьова частина бейджа містить всю необхідну інформацію, а ззаду бейдж має тільки пристрій кріплення до одягу у вигляді шпильки, магнітного кріплення, затискача або іншого. Різновидом бейджа без кишені є виріб, названий "значок" або "нагрудний знак", які можна виготовляти аналогічним чином, застосовуючи описані принципи і технології. Приклади Приклад 1. За допомогою лазерного (Со2) верстата з ЧПУ, потужністю випромінювання 100 ватів, вирізують передню і задню частини бейджа по заданому контуру з листового поліметилметакрилату (ПММА), завтовшки 2 мм. Передня частина бейджа вирізується з прозорого ПММА. Задня частина бейджа вирізується з білого, непрозорого ПММА. Режим різання складає 20 мм/с при 100 % рівні потужності. Заздалегідь на лист прозорого ПММА, за допомогою трафаретного способу друку, наноситься текстографічне зображення, в дзеркальному відображенні так, щоб зображення опинилося з внутрішньої сторони передньої частини бейджа. В даному випадку текстографічне зображення містить не запечатувану область у вигляді вікна, через яке надалі буде видно ім'я і/або посада власника бейджа, надруковане на змінному листку і поміщеному в приймальну кишеню. Отримані передня і задня частини бейджа скріпляються за допомогою двох смуг двосторонньої клейкої стрічки, по довжині рівних ширині бейджа, шириною 2 мм, завтовшки 0,2 мм. Простір між передньою і задньою частинами, таким чином, утворює приймальну кишеню для листка паперу, на який згодом наноситься ім'я і посада власника бейджа. Завершальним етапом виготовлення бейджа є приєднання до внутрішньої сторони передньої частини бейджа пристрою кріплення бейджа до одягу за допомогою смуги двосторонньої клейкої стрічки, поміщеної у вікно, вирізане в задній частині бейджа. Приклад 2. За допомогою лазерного (Со2) верстата з ЧПУ, потужністю випромінювання 100 ватів, вирізують передню і задню частини бейджа по заданому контуру з листового поліметилметакрилату (ПММА), завтовшки 2 мм. Передня частина бейджа вирізується з кольорового прозорого ПММА. Задня частина бейджа вирізується з білого, непрозорого ПММА. Режим різання складає 20 мм/с при 100 % рівні потужності. На передню частину бейджа, вирізану з листа кольорового прозорого ПММА, за допомогою аплікації, наноситься текстографічне зображення, надруковане офсетним способом на металізованій самоклейній плівці, в прямому відображенні, так, щоб зображення опинилося на лицьовій стороні передньої частини бейджа. Отримана передня частина бейджа заливається складом прозорої двокомпонентної поліуретанової смоли, що покриває плівку з текстографічним зображенням до краю передньої частини бейджа. Через 24 години, після закінчення процесу полімеризації, шар смоли надійно захищає зображення від будь-яких зовнішніх дій, а металізована плівка і кольоровий прозорі ПММА додають бейджу високий естетичний рівень, при цьому колір ПММА надає вплив на колір вікна для змінного листка з ім'ям власника бейджа і не робить впливу на текстографічну інформацію, що містить, як правило, логотип ТМ, що не підлягає спотворенню. Отримані передня і задня частини бейджа скріпляються за допомогою двох смуг двосторонньої клейкої стрічки, по довжині рівних ширині бейджа, шириною 2 мм, завтовшки 0,2 мм. Простір між передньою і задньою частиною, таким чином, утворює приймальну кишеню для листка паперу, на який згодом наноситься ім'я і посада власника бейджа. Завершальним етапом виготовлення бейджа є приєднання до задньої частини бейджа пристрою кріплення бейджа до одягу за допомогою смуги двосторонньої клейкої стрічки. Приклад 3. За допомогою лазерного (Со2) верстата з ЧПУ, потужністю випромінювання 100 ватів, вирізують передню частину бейджа по заданому контуру з листового прозорого 3 UA 86485 U 5 10 поліметилметакрилату (ПММА), завтовшки 2 мм. Режим різання складає 20 мм/с при 100 % рівні потужності. Заздалегідь на лист прозорого ПММА, за допомогою трафаретного способу друку, наноситься текстографічне зображення, в дзеркальному відображенні так, щоб зображення опинилося з внутрішньої сторони передньої частини бейджа. В даному випадку текстографічне зображення містить всю необхідну інформацію, відсутнє незапечатуване вікно, і застосування листка для нанесення змінного імені і, відповідно, кишені для нього, не передбачається. Завершальним етапом виготовлення бейджа є приєднання до внутрішньої сторони передньої частини бейджа, прямо на шар текстографічної інформації, пристрої кріплення бейджа до одягу за допомогою смуги двосторонньої клейкої стрічки. Різновидом такого бейджа без кишені є виріб, названий "значок" або "нагрудний знак", які можна виготовляти аналогічним чином, застосовуючи описані принципи і технологію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Спосіб виготовлення бейджа, що складається з передньої частини з графічним зображенням і сполученої з нею задньої частини, які утворюють приймальну кишеню для листка з написом, при цьому бейдж забезпечений кріпильним засобом для прикріплення бейджа до елемента одягу, який відрізняється тим, що передню і задню частини бейджа вирізують по заданому контуру з листового полімеру, при цьому передню частину вирізують з прозорого листового полімеру, сполучають задню частину бейджа з передньою частиною, на яку заздалегідь нероз'ємним способом наносять графічне зображення, при цьому зображення наносять на внутрішню сторону передньої частини в дзеркальному відображенні, а на лицьову сторону передньої частини в прямому відображенні, проводячи заливку лицьової сторони шаром прозорого полімеру, після чого витримують бейдж протягом процесу полімеризації, а з'єднання передньої і задньої частин здійснюють за рахунок зчеплення внутрішньої поверхні задньої частини бейджа з адгезійним покриттям, нанесеним на внутрішню поверхню передньої частини бейджа. 2. Спосіб за п. 1, який відрізняється тим, що як прозорий листовий полімер використовують або поліметилметакрилат (ПММА), або полівінілхлорид (ПВХ), або поліпропілен (ПП). 3. Спосіб за п. 1 або 2, який відрізняється тим, що товщина листового прозорого полімеру складає від 0,1 мм до 5,0 мм. 4. Спосіб за п. 1, який відрізняється тим, що графічне зображення на передню частину бейджа наносять з використанням технології струменевого друку або трафаретного друку, або офсетного друку, або термотрансферного друку, або методом гравіювання, або комбінацією перерахованих методів. 5. Спосіб за п. 1, який відрізняється тим, що передню частину сполучають із задньою частиною за допомогою або ультразвукового спікання, або склеювання УФ-отверджуваним клейовим складом, або двосторонньої клейкої стрічки. 6. Спосіб за п. 1, який відрізняється тим, що кріпильний засіб для прикріплення до одягу може бути магнітним кріпленням або шпилькою, або затискачем, або комбінацією з перерахованих засобів. 7. Спосіб за п. 1, який відрізняється тим, що кріпильний засіб для прикріплення до одягу встановлюють безпосередньо на задню частину бейджа. 4 UA 86485 U 5 UA 86485 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
