Універсальний збірник фракцій для сепараторів

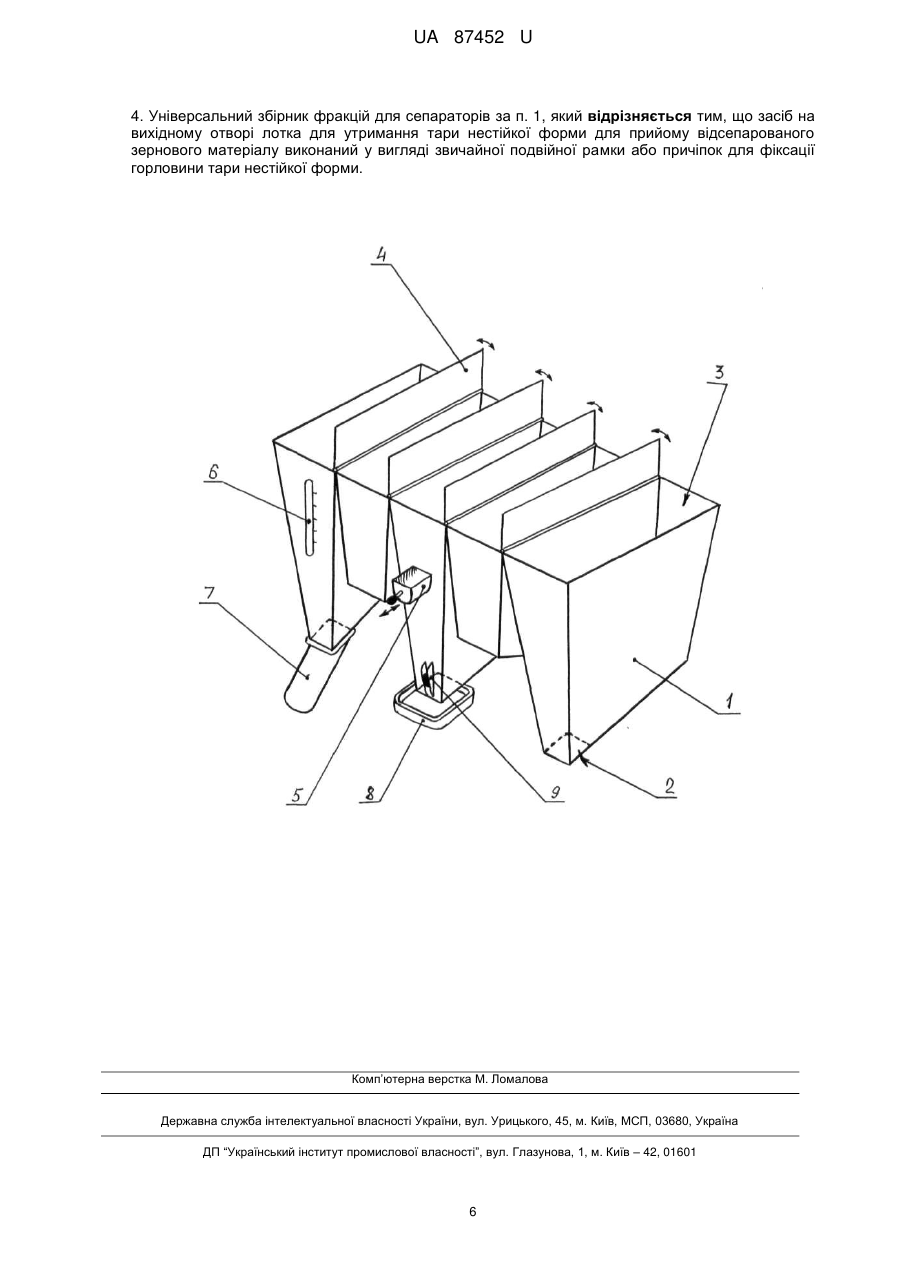

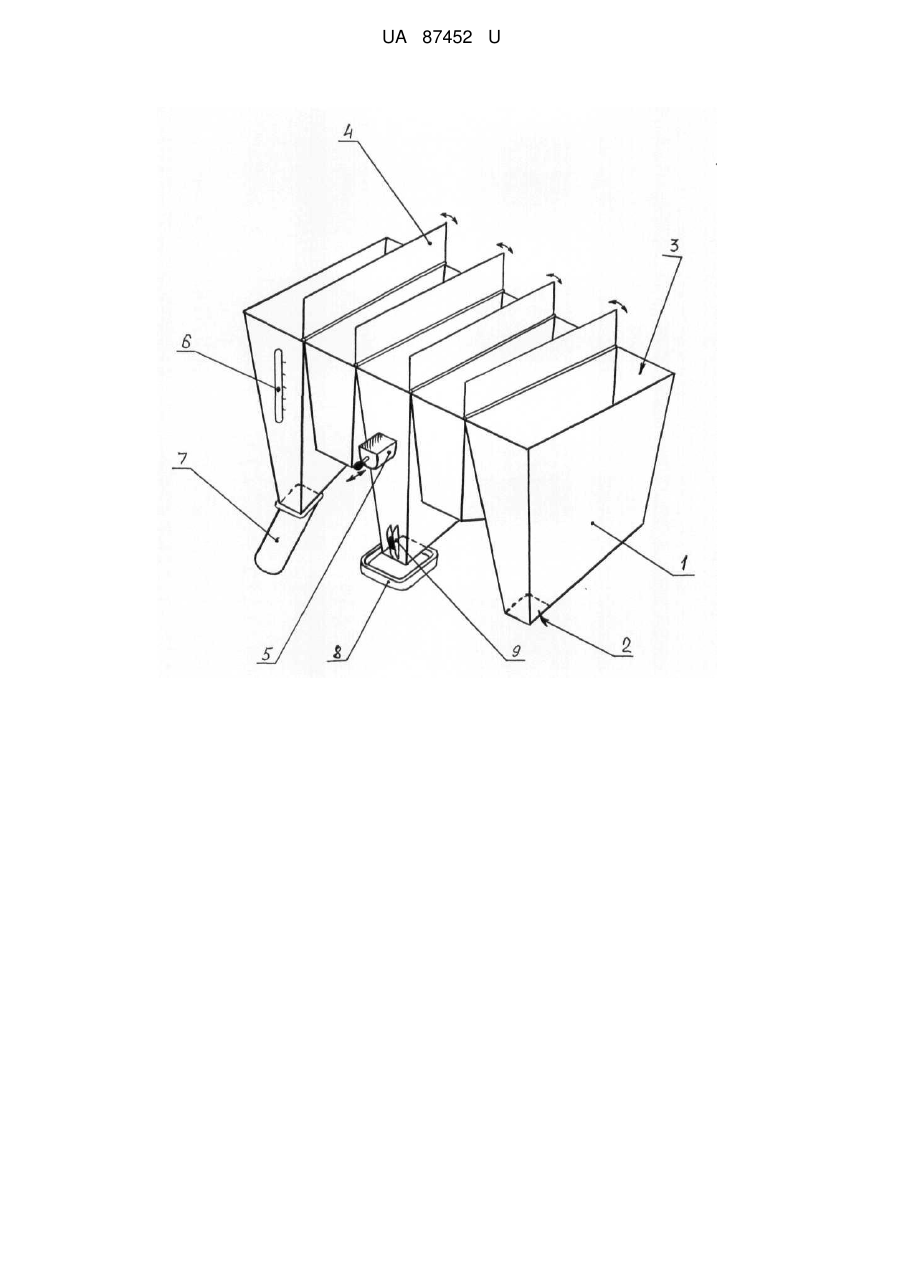

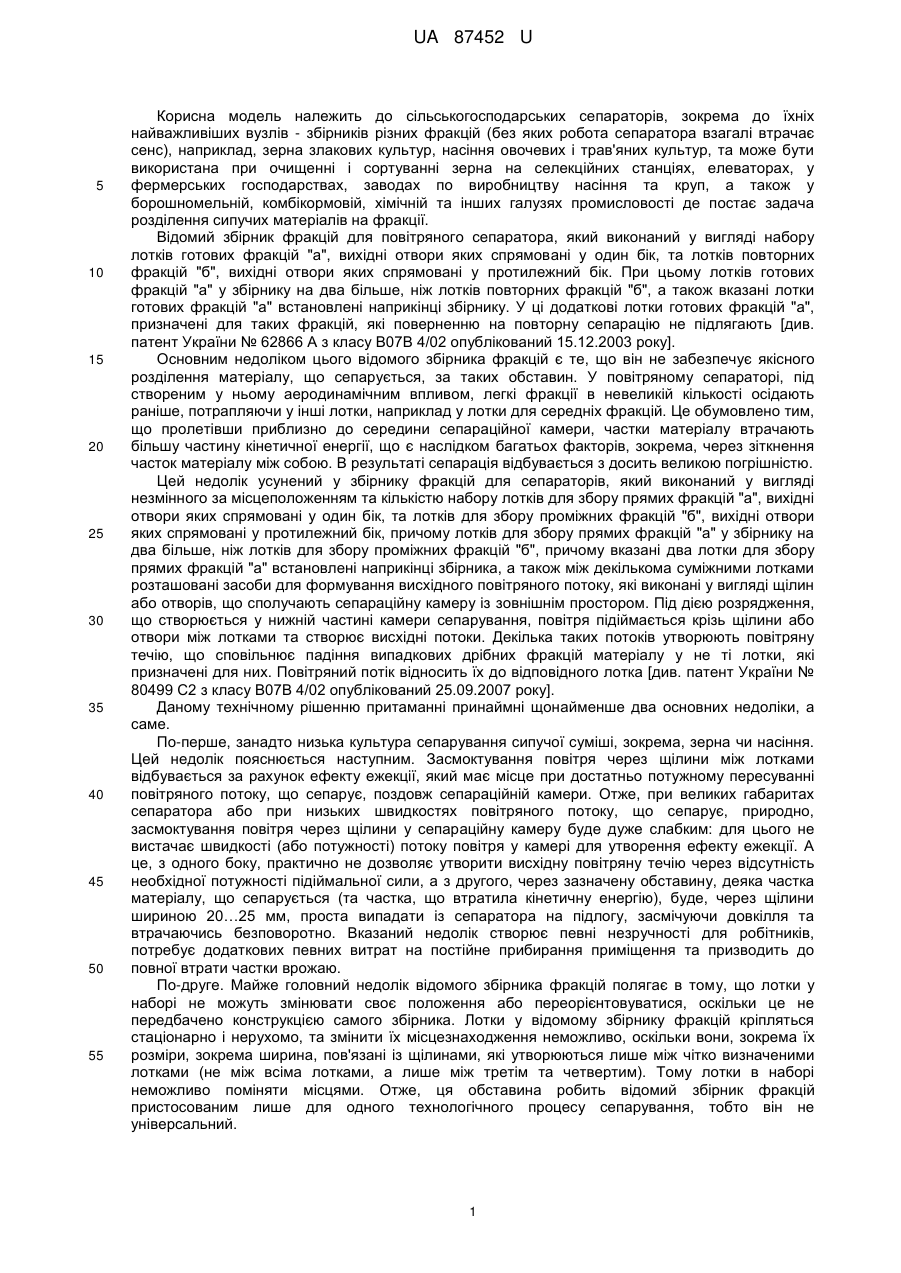

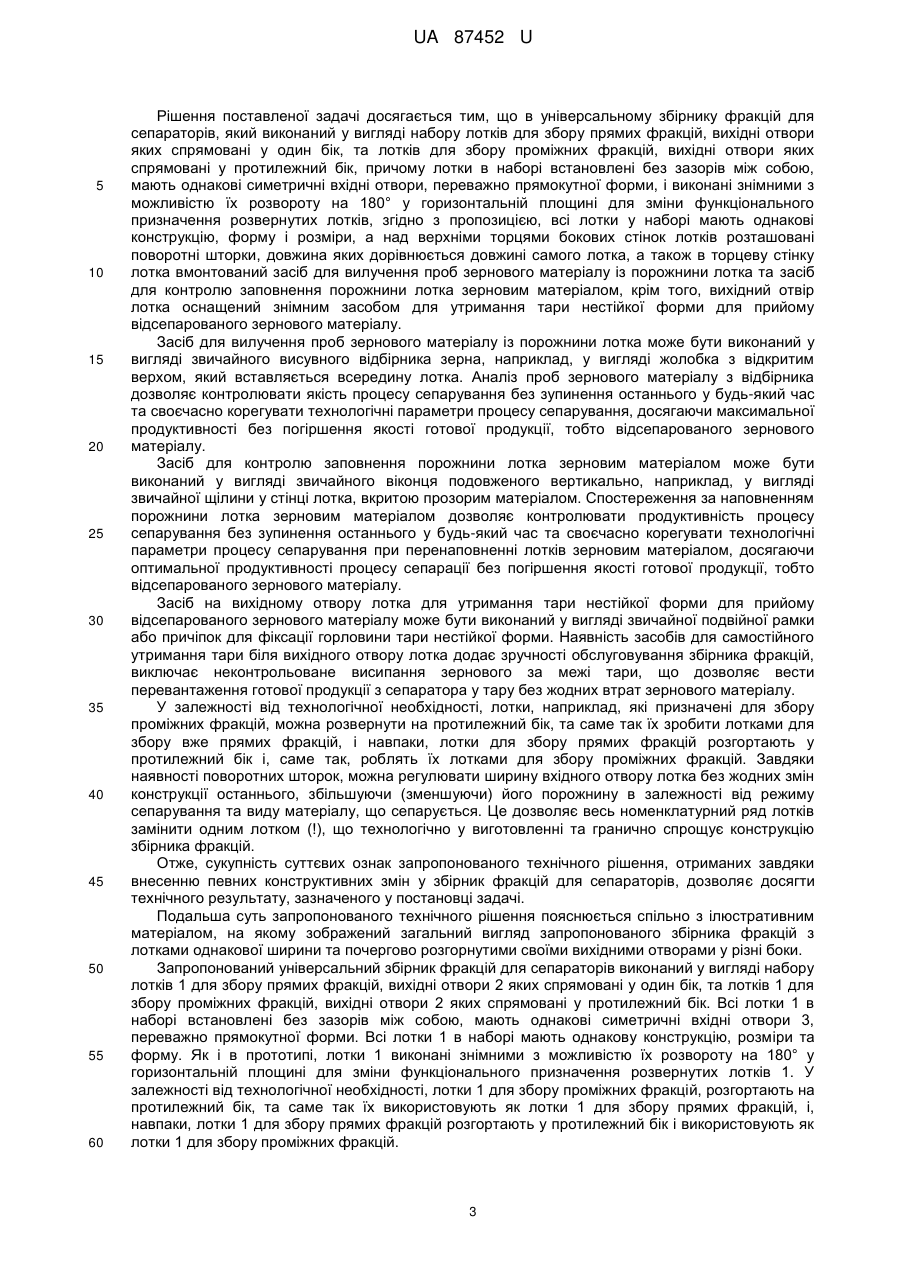

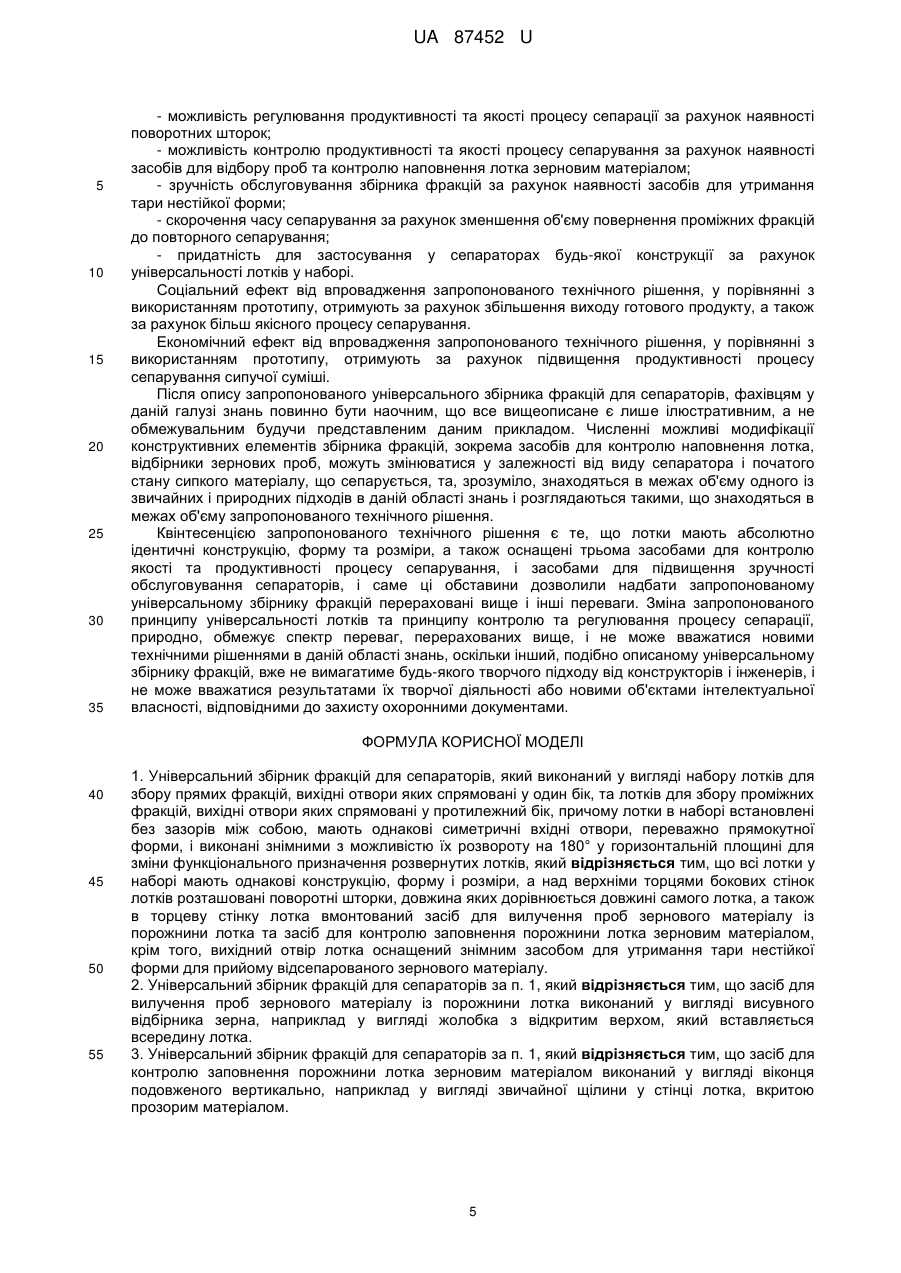

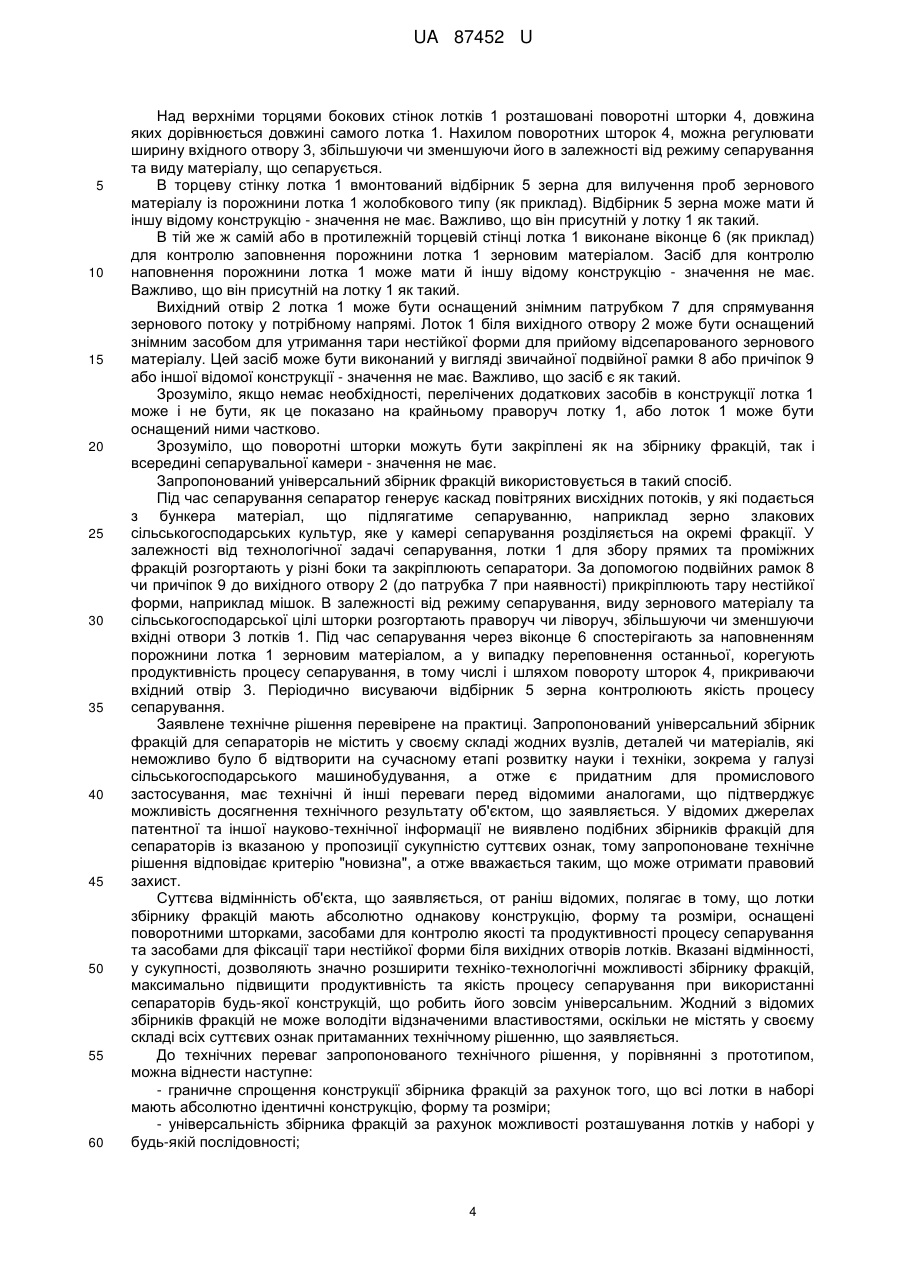

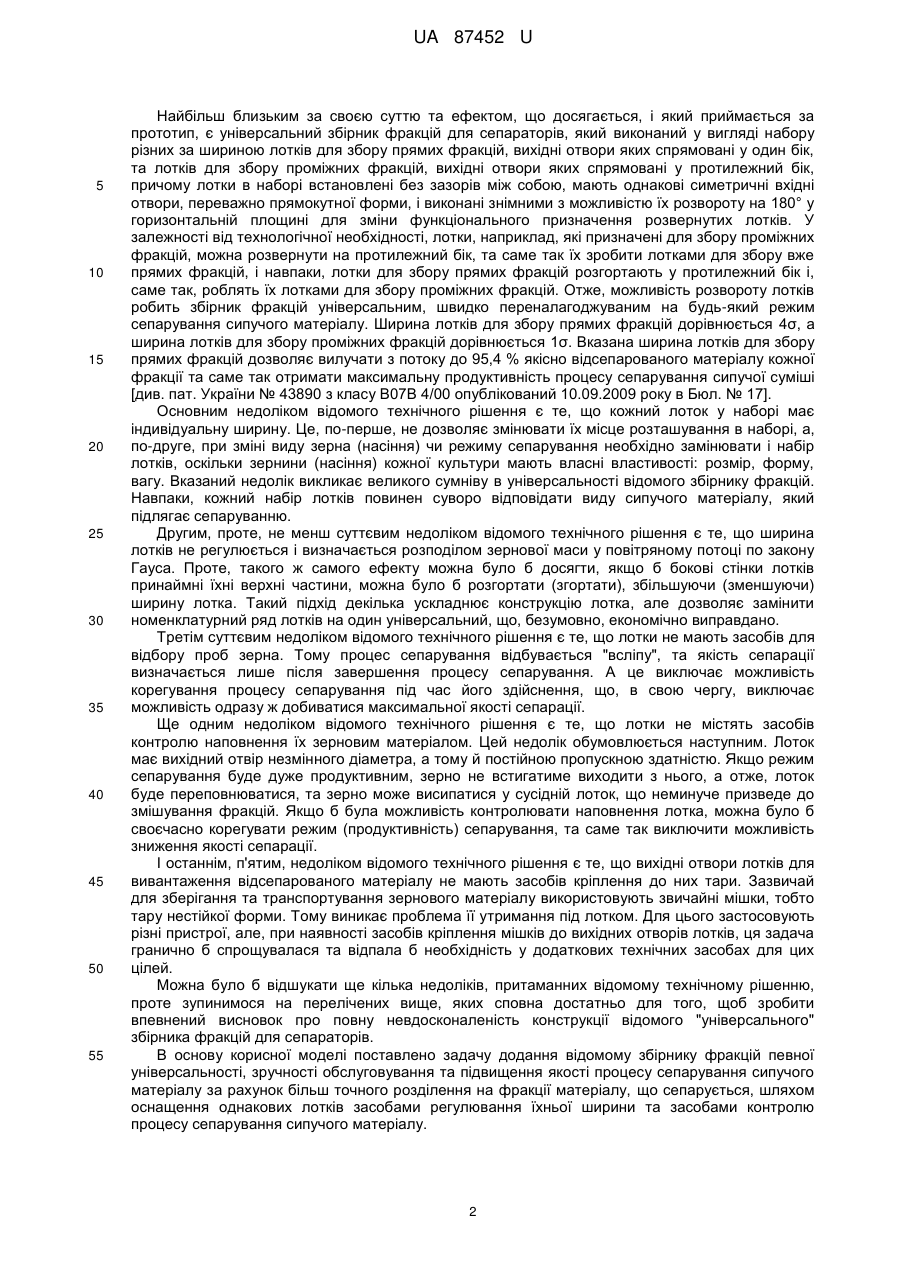

Реферат: Універсальний збірник фракцій для сепараторів виконаний у вигляді набору лотків для збору прямих фракцій, вихідні отвори яких спрямовані у один бік, та лотків для збору проміжних фракцій, вихідні отвори яких спрямовані у протилежний бік, причому лотки в наборі встановлені без зазорів між собою, мають однакові симетричні вхідні отвори, переважно прямокутної форми, і виконані знімними з можливістю їх розвороту на 180° у горизонтальній площині для зміни функціонального призначення розвернутих лотків. Крім того, всі лотки у наборі мають однакові конструкцію, форму і розміри, а над верхніми торцями бокових стінок лотків розташовані поворотні шторки, довжина яких дорівнюється довжині самого лотка, а також в торцеву стінку лотка вмонтований засіб для вилучення проб зернового матеріалу із порожнини лотка та засіб для контролю заповнення порожнини лотка зерновим матеріалом, крім того, вихідний отвір лотка оснащений знімним засобом для утримання тари нестійкої форми для прийому відсепарованого зернового матеріалу. UA 87452 U (54) УНІВЕРСАЛЬНИЙ ЗБІРНИК ФРАКЦІЙ ДЛЯ СЕПАРАТОРІВ UA 87452 U UA 87452 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарських сепараторів, зокрема до їхніх найважливіших вузлів - збірників різних фракцій (без яких робота сепаратора взагалі втрачає сенс), наприклад, зерна злакових культур, насіння овочевих і трав'яних культур, та може бути використана при очищенні і сортуванні зерна на селекційних станціях, елеваторах, у фермерських господарствах, заводах по виробництву насіння та круп, а також у борошномельній, комбікормовій, хімічній та інших галузях промисловості де постає задача розділення сипучих матеріалів на фракції. Відомий збірник фракцій для повітряного сепаратора, який виконаний у вигляді набору лотків готових фракцій "а", вихідні отвори яких спрямовані у один бік, та лотків повторних фракцій "б", вихідні отвори яких спрямовані у протилежний бік. При цьому лотків готових фракцій "а" у збірнику на два більше, ніж лотків повторних фракцій "б", а також вказані лотки готових фракцій "а" встановлені наприкінці збірнику. У ці додаткові лотки готових фракцій "а", призначені для таких фракцій, які поверненню на повторну сепарацію не підлягають [див. патент України № 62866 А з класу В07В 4/02 опублікований 15.12.2003 року]. Основним недоліком цього відомого збірника фракцій є те, що він не забезпечує якісного розділення матеріалу, що сепарується, за таких обставин. У повітряному сепараторі, під створеним у ньому аеродинамічним впливом, легкі фракції в невеликій кількості осідають раніше, потрапляючи у інші лотки, наприклад у лотки для середніх фракцій. Це обумовлено тим, що пролетівши приблизно до середини сепараційної камери, частки матеріалу втрачають більшу частину кінетичної енергії, що є наслідком багатьох факторів, зокрема, через зіткнення часток матеріалу між собою. В результаті сепарація відбувається з досить великою погрішністю. Цей недолік усунений у збірнику фракцій для сепараторів, який виконаний у вигляді незмінного за місцеположенням та кількістю набору лотків для збору прямих фракцій "а", вихідні отвори яких спрямовані у один бік, та лотків для збору проміжних фракцій "б", вихідні отвори яких спрямовані у протилежний бік, причому лотків для збору прямих фракцій "а" у збірнику на два більше, ніж лотків для збору проміжних фракцій "б", причому вказані два лотки для збору прямих фракцій "а" встановлені наприкінці збірника, а також між декількома суміжними лотками розташовані засоби для формування висхідного повітряного потоку, які виконані у вигляді щілин або отворів, що сполучають сепараційну камеру із зовнішнім простором. Під дією розрядження, що створюється у нижній частині камери сепарування, повітря підіймається крізь щілини або отвори між лотками та створює висхідні потоки. Декілька таких потоків утворюють повітряну течію, що сповільнює падіння випадкових дрібних фракцій матеріалу у не ті лотки, які призначені для них. Повітряний потік відносить їх до відповідного лотка [див. патент України № 80499 С2 з класу В07В 4/02 опублікований 25.09.2007 року]. Даному технічному рішенню притаманні принаймні щонайменше два основних недоліки, а саме. По-перше, занадто низька культура сепарування сипучої суміші, зокрема, зерна чи насіння. Цей недолік пояснюється наступним. Засмоктування повітря через щілини між лотками відбувається за рахунок ефекту ежекції, який має місце при достатньо потужному пересуванні повітряного потоку, що сепарує, поздовж сепараційній камери. Отже, при великих габаритах сепаратора або при низьких швидкостях повітряного потоку, що сепарує, природно, засмоктування повітря через щілини у сепараційну камеру буде дуже слабким: для цього не вистачає швидкості (або потужності) потоку повітря у камері для утворення ефекту ежекції. А це, з одного боку, практично не дозволяє утворити висхідну повітряну течію через відсутність необхідної потужності підіймальної сили, а з другого, через зазначену обставину, деяка частка матеріалу, що сепарується (та частка, що втратила кінетичну енергію), буде, через щілини шириною 20…25 мм, проста випадати із сепаратора на підлогу, засмічуючи довкілля та втрачаючись безповоротно. Вказаний недолік створює певні незручності для робітників, потребує додаткових певних витрат на постійне прибирання приміщення та призводить до повної втрати частки врожаю. По-друге. Майже головний недолік відомого збірника фракцій полягає в тому, що лотки у наборі не можуть змінювати своє положення або переорієнтовуватися, оскільки це не передбачено конструкцією самого збірника. Лотки у відомому збірнику фракцій кріпляться стаціонарно і нерухомо, та змінити їх місцезнаходження неможливо, оскільки вони, зокрема їх розміри, зокрема ширина, пов'язані із щілинами, які утворюються лише між чітко визначеними лотками (не між всіма лотками, а лише між третім та четвертим). Тому лотки в наборі неможливо поміняти місцями. Отже, ця обставина робить відомий збірник фракцій пристосованим лише для одного технологічного процесу сепарування, тобто він не універсальний. 1 UA 87452 U 5 10 15 20 25 30 35 40 45 50 55 Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є універсальний збірник фракцій для сепараторів, який виконаний у вигляді набору різних за шириною лотків для збору прямих фракцій, вихідні отвори яких спрямовані у один бік, та лотків для збору проміжних фракцій, вихідні отвори яких спрямовані у протилежний бік, причому лотки в наборі встановлені без зазорів між собою, мають однакові симетричні вхідні отвори, переважно прямокутної форми, і виконані знімними з можливістю їх розвороту на 180° у горизонтальній площині для зміни функціонального призначення розвернутих лотків. У залежності від технологічної необхідності, лотки, наприклад, які призначені для збору проміжних фракцій, можна розвернути на протилежний бік, та саме так їх зробити лотками для збору вже прямих фракцій, і навпаки, лотки для збору прямих фракцій розгортають у протилежний бік і, саме так, роблять їх лотками для збору проміжних фракцій. Отже, можливість розвороту лотків робить збірник фракцій універсальним, швидко переналагоджуваним на будь-який режим сепарування сипучого матеріалу. Ширина лотків для збору прямих фракцій дорівнюється 4σ, а ширина лотків для збору проміжних фракцій дорівнюється 1σ. Вказана ширина лотків для збору прямих фракцій дозволяє вилучати з потоку до 95,4 % якісно відсепарованого матеріалу кожної фракції та саме так отримати максимальну продуктивність процесу сепарування сипучої суміші [див. пат. України № 43890 з класу В07В 4/00 опублікований 10.09.2009 року в Бюл. № 17]. Основним недоліком відомого технічного рішення є те, що кожний лоток у наборі має індивідуальну ширину. Це, по-перше, не дозволяє змінювати їх місце розташування в наборі, а, по-друге, при зміні виду зерна (насіння) чи режиму сепарування необхідно замінювати і набір лотків, оскільки зернини (насіння) кожної культури мають власні властивості: розмір, форму, вагу. Вказаний недолік викликає великого сумніву в універсальності відомого збірнику фракцій. Навпаки, кожний набір лотків повинен суворо відповідати виду сипучого матеріалу, який підлягає сепаруванню. Другим, проте, не менш суттєвим недоліком відомого технічного рішення є те, що ширина лотків не регулюється і визначається розподілом зернової маси у повітряному потоці по закону Гауса. Проте, такого ж самого ефекту можна було б досягти, якщо б бокові стінки лотків принаймні їхні верхні частини, можна було б розгортати (згортати), збільшуючи (зменшуючи) ширину лотка. Такий підхід декілька ускладнює конструкцію лотка, але дозволяє замінити номенклатурний ряд лотків на один універсальний, що, безумовно, економічно виправдано. Третім суттєвим недоліком відомого технічного рішення є те, що лотки не мають засобів для відбору проб зерна. Тому процес сепарування відбувається "всліпу", та якість сепарації визначається лише після завершення процесу сепарування. А це виключає можливість корегування процесу сепарування під час його здійснення, що, в свою чергу, виключає можливість одразу ж добиватися максимальної якості сепарації. Ще одним недоліком відомого технічного рішення є те, що лотки не містять засобів контролю наповнення їх зерновим матеріалом. Цей недолік обумовлюється наступним. Лоток має вихідний отвір незмінного діаметра, а тому й постійною пропускною здатністю. Якщо режим сепарування буде дуже продуктивним, зерно не встигатиме виходити з нього, а отже, лоток буде переповнюватися, та зерно може висипатися у сусідній лоток, що неминуче призведе до змішування фракцій. Якщо б була можливість контролювати наповнення лотка, можна було б своєчасно корегувати режим (продуктивність) сепарування, та саме так виключити можливість зниження якості сепарації. І останнім, п'ятим, недоліком відомого технічного рішення є те, що вихідні отвори лотків для вивантаження відсепарованого матеріалу не мають засобів кріплення до них тари. Зазвичай для зберігання та транспортування зернового матеріалу використовують звичайні мішки, тобто тару нестійкої форми. Тому виникає проблема її утримання під лотком. Для цього застосовують різні пристрої, але, при наявності засобів кріплення мішків до вихідних отворів лотків, ця задача гранично б спрощувалася та відпала б необхідність у додаткових технічних засобах для цих цілей. Можна було б відшукати ще кілька недоліків, притаманних відомому технічному рішенню, проте зупинимося на перелічених вище, яких сповна достатньо для того, щоб зробити впевнений висновок про повну невдосконаленість конструкції відомого "універсального" збірника фракцій для сепараторів. В основу корисної моделі поставлено задачу додання відомому збірнику фракцій певної універсальності, зручності обслуговування та підвищення якості процесу сепарування сипучого матеріалу за рахунок більш точного розділення на фракції матеріалу, що сепарується, шляхом оснащення однакових лотків засобами регулювання їхньої ширини та засобами контролю процесу сепарування сипучого матеріалу. 2 UA 87452 U 5 10 15 20 25 30 35 40 45 50 55 60 Рішення поставленої задачі досягається тим, що в універсальному збірнику фракцій для сепараторів, який виконаний у вигляді набору лотків для збору прямих фракцій, вихідні отвори яких спрямовані у один бік, та лотків для збору проміжних фракцій, вихідні отвори яких спрямовані у протилежний бік, причому лотки в наборі встановлені без зазорів між собою, мають однакові симетричні вхідні отвори, переважно прямокутної форми, і виконані знімними з можливістю їх розвороту на 180° у горизонтальній площині для зміни функціонального призначення розвернутих лотків, згідно з пропозицією, всі лотки у наборі мають однакові конструкцію, форму і розміри, а над верхніми торцями бокових стінок лотків розташовані поворотні шторки, довжина яких дорівнюється довжині самого лотка, а також в торцеву стінку лотка вмонтований засіб для вилучення проб зернового матеріалу із порожнини лотка та засіб для контролю заповнення порожнини лотка зерновим матеріалом, крім того, вихідний отвір лотка оснащений знімним засобом для утримання тари нестійкої форми для прийому відсепарованого зернового матеріалу. Засіб для вилучення проб зернового матеріалу із порожнини лотка може бути виконаний у вигляді звичайного висувного відбірника зерна, наприклад, у вигляді жолобка з відкритим верхом, який вставляється всередину лотка. Аналіз проб зернового матеріалу з відбірника дозволяє контролювати якість процесу сепарування без зупинення останнього у будь-який час та своєчасно корегувати технологічні параметри процесу сепарування, досягаючи максимальної продуктивності без погіршення якості готової продукції, тобто відсепарованого зернового матеріалу. Засіб для контролю заповнення порожнини лотка зерновим матеріалом може бути виконаний у вигляді звичайного віконця подовженого вертикально, наприклад, у вигляді звичайної щілини у стінці лотка, вкритою прозорим матеріалом. Спостереження за наповненням порожнини лотка зерновим матеріалом дозволяє контролювати продуктивність процесу сепарування без зупинення останнього у будь-який час та своєчасно корегувати технологічні параметри процесу сепарування при перенаповненні лотків зерновим матеріалом, досягаючи оптимальної продуктивності процесу сепарації без погіршення якості готової продукції, тобто відсепарованого зернового матеріалу. Засіб на вихідному отвору лотка для утримання тари нестійкої форми для прийому відсепарованого зернового матеріалу може бути виконаний у вигляді звичайної подвійної рамки або причіпок для фіксації горловини тари нестійкої форми. Наявність засобів для самостійного утримання тари біля вихідного отвору лотка додає зручності обслуговування збірника фракцій, виключає неконтрольоване висипання зернового за межі тари, що дозволяє вести перевантаження готової продукції з сепаратора у тару без жодних втрат зернового матеріалу. У залежності від технологічної необхідності, лотки, наприклад, які призначені для збору проміжних фракцій, можна розвернути на протилежний бік, та саме так їх зробити лотками для збору вже прямих фракцій, і навпаки, лотки для збору прямих фракцій розгортають у протилежний бік і, саме так, роблять їх лотками для збору проміжних фракцій. Завдяки наявності поворотних шторок, можна регулювати ширину вхідного отвору лотка без жодних змін конструкції останнього, збільшуючи (зменшуючи) його порожнину в залежності від режиму сепарування та виду матеріалу, що сепарується. Це дозволяє весь номенклатурний ряд лотків замінити одним лотком (!), що технологічно у виготовленні та гранично спрощує конструкцію збірника фракцій. Отже, сукупність суттєвих ознак запропонованого технічного рішення, отриманих завдяки внесенню певних конструктивних змін у збірник фракцій для сепараторів, дозволяє досягти технічного результату, зазначеного у постановці задачі. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображений загальний вигляд запропонованого збірника фракцій з лотками однакової ширини та почергово розгорнутими своїми вихідними отворами у різні боки. Запропонований універсальний збірник фракцій для сепараторів виконаний у вигляді набору лотків 1 для збору прямих фракцій, вихідні отвори 2 яких спрямовані у один бік, та лотків 1 для збору проміжних фракцій, вихідні отвори 2 яких спрямовані у протилежний бік. Всі лотки 1 в наборі встановлені без зазорів між собою, мають однакові симетричні вхідні отвори 3, переважно прямокутної форми. Всі лотки 1 в наборі мають однакову конструкцію, розміри та форму. Як і в прототипі, лотки 1 виконані знімними з можливістю їх розвороту на 180° у горизонтальній площині для зміни функціонального призначення розвернутих лотків 1. У залежності від технологічної необхідності, лотки 1 для збору проміжних фракцій, розгортають на протилежний бік, та саме так їх використовують як лотки 1 для збору прямих фракцій, і, навпаки, лотки 1 для збору прямих фракцій розгортають у протилежний бік і використовують як лотки 1 для збору проміжних фракцій. 3 UA 87452 U 5 10 15 20 25 30 35 40 45 50 55 60 Над верхніми торцями бокових стінок лотків 1 розташовані поворотні шторки 4, довжина яких дорівнюється довжині самого лотка 1. Нахилом поворотних шторок 4, можна регулювати ширину вхідного отвору 3, збільшуючи чи зменшуючи його в залежності від режиму сепарування та виду матеріалу, що сепарується. В торцеву стінку лотка 1 вмонтований відбірник 5 зерна для вилучення проб зернового матеріалу із порожнини лотка 1 жолобкового типу (як приклад). Відбірник 5 зерна може мати й іншу відому конструкцію - значення не має. Важливо, що він присутній у лотку 1 як такий. В тій же ж самій або в протилежній торцевій стінці лотка 1 виконане віконце 6 (як приклад) для контролю заповнення порожнини лотка 1 зерновим матеріалом. Засіб для контролю наповнення порожнини лотка 1 може мати й іншу відому конструкцію - значення не має. Важливо, що він присутній на лотку 1 як такий. Вихідний отвір 2 лотка 1 може бути оснащений знімним патрубком 7 для спрямування зернового потоку у потрібному напрямі. Лоток 1 біля вихідного отвору 2 може бути оснащений знімним засобом для утримання тари нестійкої форми для прийому відсепарованого зернового матеріалу. Цей засіб може бути виконаний у вигляді звичайної подвійної рамки 8 або причіпок 9 або іншої відомої конструкції - значення не має. Важливо, що засіб є як такий. Зрозуміло, якщо немає необхідності, перелічених додаткових засобів в конструкції лотка 1 може і не бути, як це показано на крайньому праворуч лотку 1, або лоток 1 може бути оснащений ними частково. Зрозуміло, що поворотні шторки можуть бути закріплені як на збірнику фракцій, так і всередині сепарувальної камери - значення не має. Запропонований універсальний збірник фракцій використовується в такий спосіб. Під час сепарування сепаратор генерує каскад повітряних висхідних потоків, у які подається з бункера матеріал, що підлягатиме сепаруванню, наприклад зерно злакових сільськогосподарських культур, яке у камері сепарування розділяється на окремі фракції. У залежності від технологічної задачі сепарування, лотки 1 для збору прямих та проміжних фракцій розгортають у різні боки та закріплюють сепаратори. За допомогою подвійних рамок 8 чи причіпок 9 до вихідного отвору 2 (до патрубка 7 при наявності) прикріплюють тару нестійкої форми, наприклад мішок. В залежності від режиму сепарування, виду зернового матеріалу та сільськогосподарської цілі шторки розгортають праворуч чи ліворуч, збільшуючи чи зменшуючи вхідні отвори 3 лотків 1. Під час сепарування через віконце 6 спостерігають за наповненням порожнини лотка 1 зерновим матеріалом, а у випадку переповнення останньої, корегують продуктивність процесу сепарування, в тому числі і шляхом повороту шторок 4, прикриваючи вхідний отвір 3. Періодично висуваючи відбірник 5 зерна контролюють якість процесу сепарування. Заявлене технічне рішення перевірене на практиці. Запропонований універсальний збірник фракцій для сепараторів не містить у своєму складі жодних вузлів, деталей чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі сільськогосподарського машинобудування, а отже є придатним для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних збірників фракцій для сепараторів із вказаною у пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна", а отже вважається таким, що може отримати правовий захист. Суттєва відмінність об'єкта, що заявляється, от раніш відомих, полягає в тому, що лотки збірнику фракцій мають абсолютно однакову конструкцію, форму та розміри, оснащені поворотними шторками, засобами для контролю якості та продуктивності процесу сепарування та засобами для фіксації тари нестійкої форми біля вихідних отворів лотків. Вказані відмінності, у сукупності, дозволяють значно розширити техніко-технологічні можливості збірнику фракцій, максимально підвищити продуктивність та якість процесу сепарування при використанні сепараторів будь-якої конструкцій, що робить його зовсім універсальним. Жодний з відомих збірників фракцій не може володіти відзначеними властивостями, оскільки не містять у своєму складі всіх суттєвих ознак притаманних технічному рішенню, що заявляється. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - граничне спрощення конструкції збірника фракцій за рахунок того, що всі лотки в наборі мають абсолютно ідентичні конструкцію, форму та розміри; - універсальність збірника фракцій за рахунок можливості розташування лотків у наборі у будь-якій послідовності; 4 UA 87452 U 5 10 15 20 25 30 35 - можливість регулювання продуктивності та якості процесу сепарації за рахунок наявності поворотних шторок; - можливість контролю продуктивності та якості процесу сепарування за рахунок наявності засобів для відбору проб та контролю наповнення лотка зерновим матеріалом; - зручність обслуговування збірника фракцій за рахунок наявності засобів для утримання тари нестійкої форми; - скорочення часу сепарування за рахунок зменшення об'єму повернення проміжних фракцій до повторного сепарування; - придатність для застосування у сепараторах будь-якої конструкції за рахунок універсальності лотків у наборі. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок збільшення виходу готового продукту, а також за рахунок більш якісного процесу сепарування. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок підвищення продуктивності процесу сепарування сипучої суміші. Після опису запропонованого універсального збірника фракцій для сепараторів, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним будучи представленим даним прикладом. Численні можливі модифікації конструктивних елементів збірника фракцій, зокрема засобів для контролю наповнення лотка, відбірники зернових проб, можуть змінюватися у залежності від виду сепаратора і початого стану сипкого матеріалу, що сепарується, та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що лотки мають абсолютно ідентичні конструкцію, форму та розміри, а також оснащені трьома засобами для контролю якості та продуктивності процесу сепарування, і засобами для підвищення зручності обслуговування сепараторів, і саме ці обставини дозволили надбати запропонованому універсальному збірнику фракцій перераховані вище і інші переваги. Зміна запропонованого принципу універсальності лотків та принципу контролю та регулювання процесу сепарації, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інший, подібно описаному універсальному збірнику фракцій, вже не вимагатиме будь-якого творчого підходу від конструкторів і інженерів, і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Універсальний збірник фракцій для сепараторів, який виконаний у вигляді набору лотків для збору прямих фракцій, вихідні отвори яких спрямовані у один бік, та лотків для збору проміжних фракцій, вихідні отвори яких спрямовані у протилежний бік, причому лотки в наборі встановлені без зазорів між собою, мають однакові симетричні вхідні отвори, переважно прямокутної форми, і виконані знімними з можливістю їх розвороту на 180° у горизонтальній площині для зміни функціонального призначення розвернутих лотків, який відрізняється тим, що всі лотки у наборі мають однакові конструкцію, форму і розміри, а над верхніми торцями бокових стінок лотків розташовані поворотні шторки, довжина яких дорівнюється довжині самого лотка, а також в торцеву стінку лотка вмонтований засіб для вилучення проб зернового матеріалу із порожнини лотка та засіб для контролю заповнення порожнини лотка зерновим матеріалом, крім того, вихідний отвір лотка оснащений знімним засобом для утримання тари нестійкої форми для прийому відсепарованого зернового матеріалу. 2. Універсальний збірник фракцій для сепараторів за п. 1, який відрізняється тим, що засіб для вилучення проб зернового матеріалу із порожнини лотка виконаний у вигляді висувного відбірника зерна, наприклад у вигляді жолобка з відкритим верхом, який вставляється всередину лотка. 3. Універсальний збірник фракцій для сепараторів за п. 1, який відрізняється тим, що засіб для контролю заповнення порожнини лотка зерновим матеріалом виконаний у вигляді віконця подовженого вертикально, наприклад у вигляді звичайної щілини у стінці лотка, вкритою прозорим матеріалом. 5 UA 87452 U 4. Універсальний збірник фракцій для сепараторів за п. 1, який відрізняється тим, що засіб на вихідному отворі лотка для утримання тари нестійкої форми для прийому відсепарованого зернового матеріалу виконаний у вигляді звичайної подвійної рамки або причіпок для фіксації горловини тари нестійкої форми. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
