Спосіб контролю стану працездатності поліамідних сепараторів роликопідшипників

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61928

Опубліковано: 10.08.2011

Завантажити PDF файл.

Формула / Реферат

Спосіб контролю стану працездатності поліамідних сепараторів роликопідшипників, який полягає в тому, що дві перемички встановленого в кільцеву опору сепаратора навантажують силами, причому одна з перемичок розташована на початку, а інша наприкінці зони радіального навантаження роликопідшипника в місцях силової взаємодії з роликами, який відрізняється тим, що сепаратор періодично після кожного з n поворотів на кут до вихідного положення, де n - число роликів в підшипнику, - кут між сусідніми роликами, фіксують від повороту і короткочасно витримують під дією однакових постійних сил.

Текст

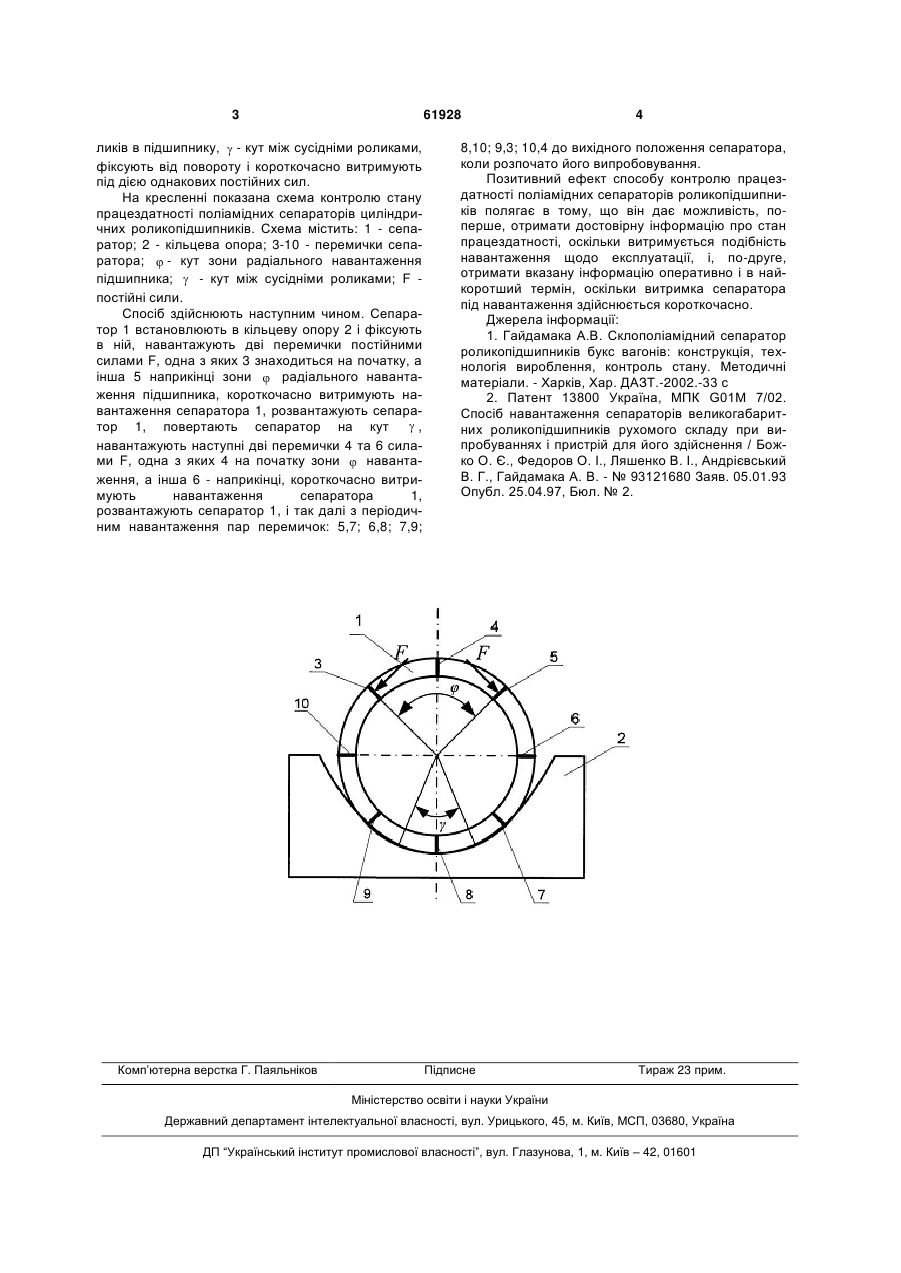

Спосіб контролю стану працездатності поліамідних сепараторів роликопідшипників, який полягає в тому, що дві перемички встановленого в кільцеву опору сепаратора навантажують силами, 3 61928 ликів в підшипнику,  - кут між сусідніми роликами, фіксують від повороту і короткочасно витримують під дією однакових постійних сил. На кресленні показана схема контролю стану працездатності поліамідних сепараторів циліндричних роликопідшипників. Схема містить: 1 - сепаратор; 2 - кільцева опора; 3-10 - перемички сепаратора;  - кут зони радіального навантаження підшипника;  - кут між сусідніми роликами; F постійні сили. Спосіб здійснюють наступним чином. Сепаратор 1 встановлюють в кільцеву опору 2 і фіксують в ній, навантажують дві перемички постійними силами F, одна з яких 3 знаходиться на початку, а інша 5 наприкінці зони  радіального навантаження підшипника, короткочасно витримують навантаження сепаратора 1, розвантажують сепаратор 1, повертають сепаратор на кут  , навантажують наступні дві перемички 4 та 6 силами F, одна з яких 4 на початку зони  навантаження, а інша 6 - наприкінці, короткочасно витримують навантаження сепаратора 1, розвантажують сепаратор 1, і так далі з періодичним навантаження пар перемичок: 5,7; 6,8; 7,9; Комп’ютерна верстка Г. Паяльніков 4 8,10; 9,3; 10,4 до вихідного положення сепаратора, коли розпочато його випробовування. Позитивний ефект способу контролю працездатності поліамідних сепараторів роликопідшипників полягає в тому, що він дає можливість, поперше, отримати достовірну інформацію про стан працездатності, оскільки витримується подібність навантаження щодо експлуатації, і, по-друге, отримати вказану інформацію оперативно і в найкоротший термін, оскільки витримка сепаратора під навантаження здійснюється короткочасно. Джерела інформації: 1. Гайдамака А.В. Склополіамідний сепаратор роликопідшипників букс вагонів: конструкція, технологія вироблення, контроль стану. Методичні матеріали. - Харків, Хар. ДАЗТ.-2002.-33 с 2. Патент 13800 Україна, МПК G01М 7/02. Спосіб навантаження сепараторів великогабаритних роликопідшипників рухомого складу при випробуваннях і пристрій для його здійснення / Божко О. Є., Федоров О. І., Ляшенко В. І., Андрієвський В. Г., Гайдамака А. В. - № 93121680 Заяв. 05.01.93 Опубл. 25.04.97, Бюл. № 2. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for control of state of working capacity of polyamide separators of roller bearings

Автори англійською

Haidamaka Anatolii Volodymyrovych

Назва патенту російською

Способ контроля состояния работоспособности полиамидных сепараторов роликоподшипников

Автори російською

Гайдамака Анатолий Владимирович

МПК / Мітки

МПК: G01M 7/00

Мітки: працездатності, стану, поліамідних, роликопідшипників, сепараторів, спосіб, контролю
