Світильник консольний вуличний

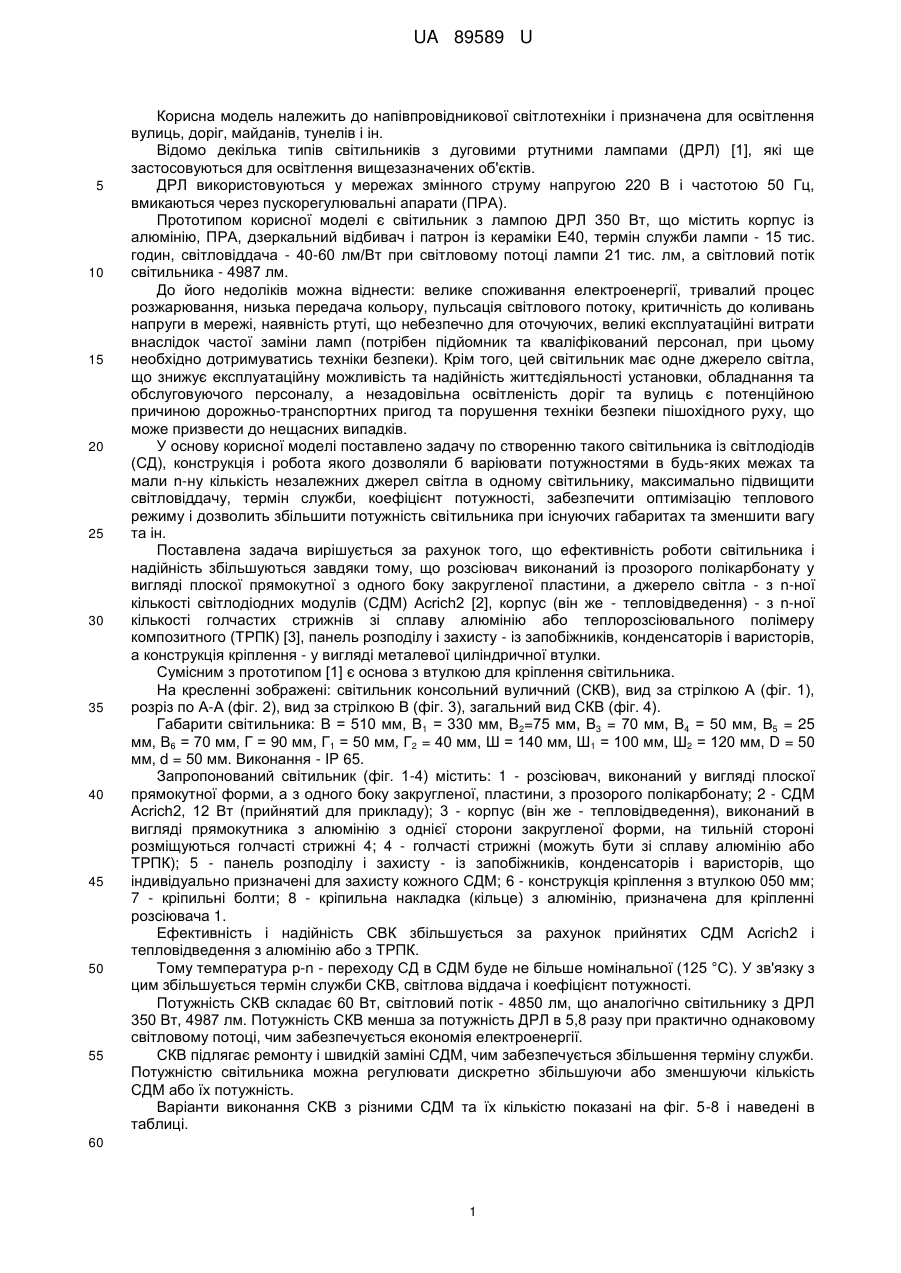

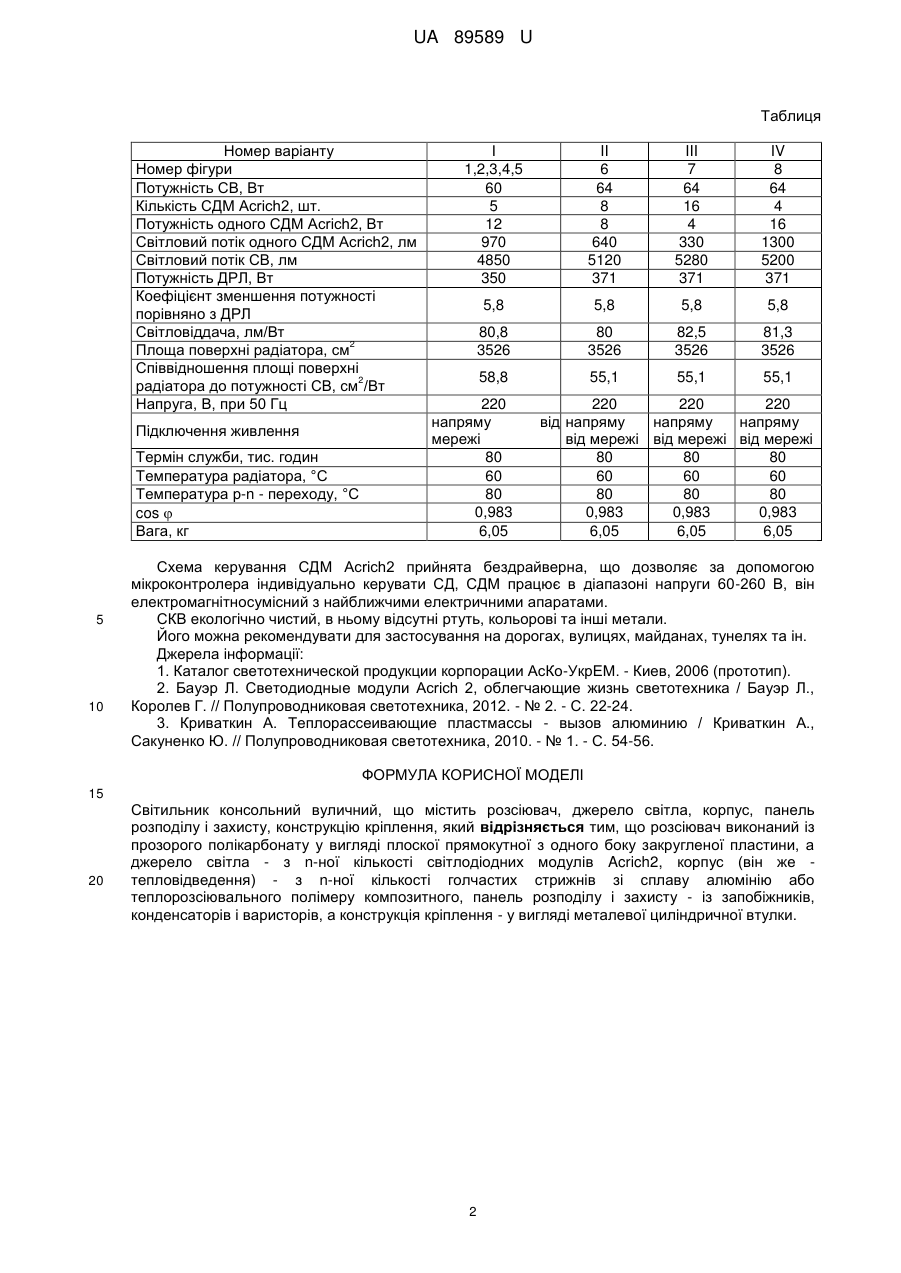

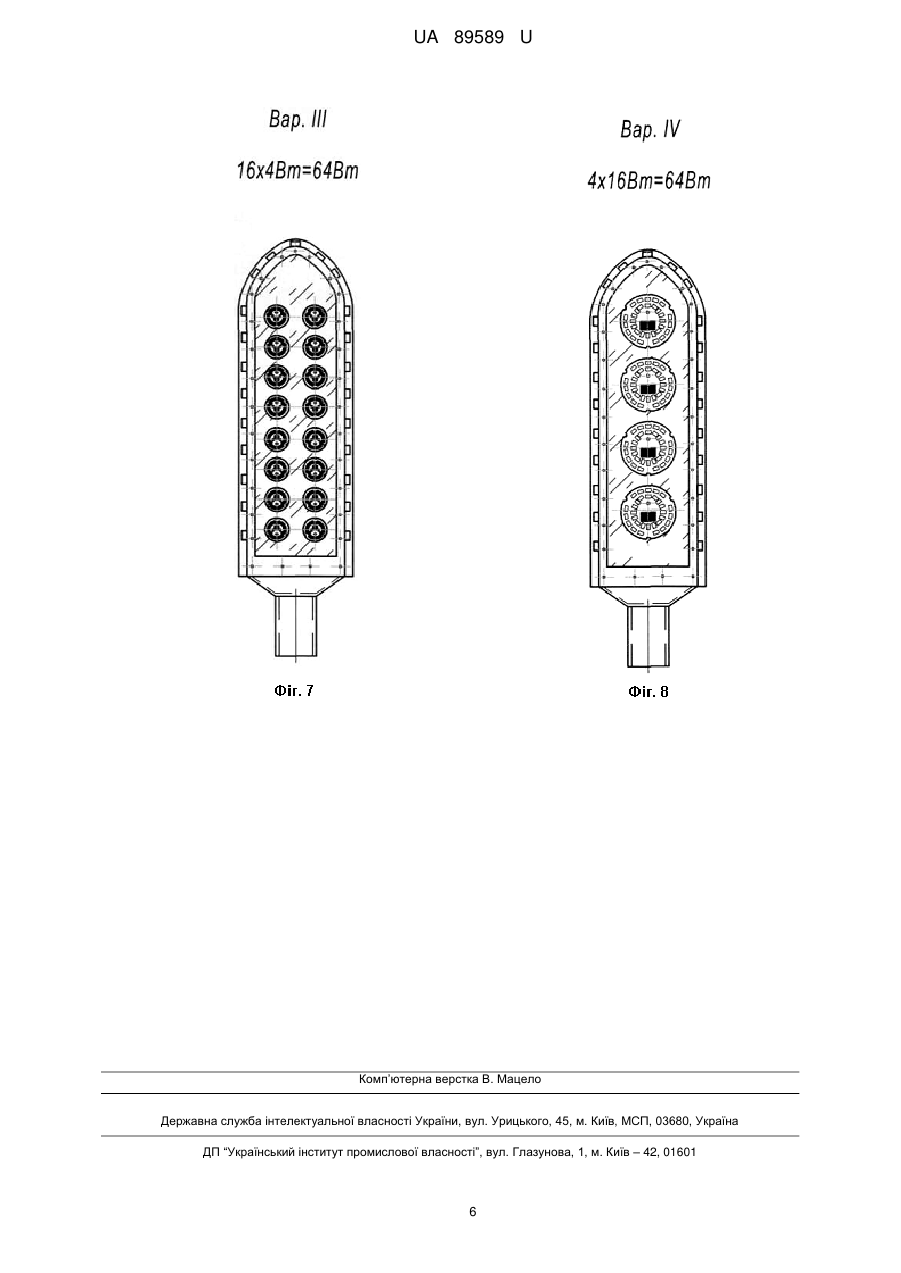

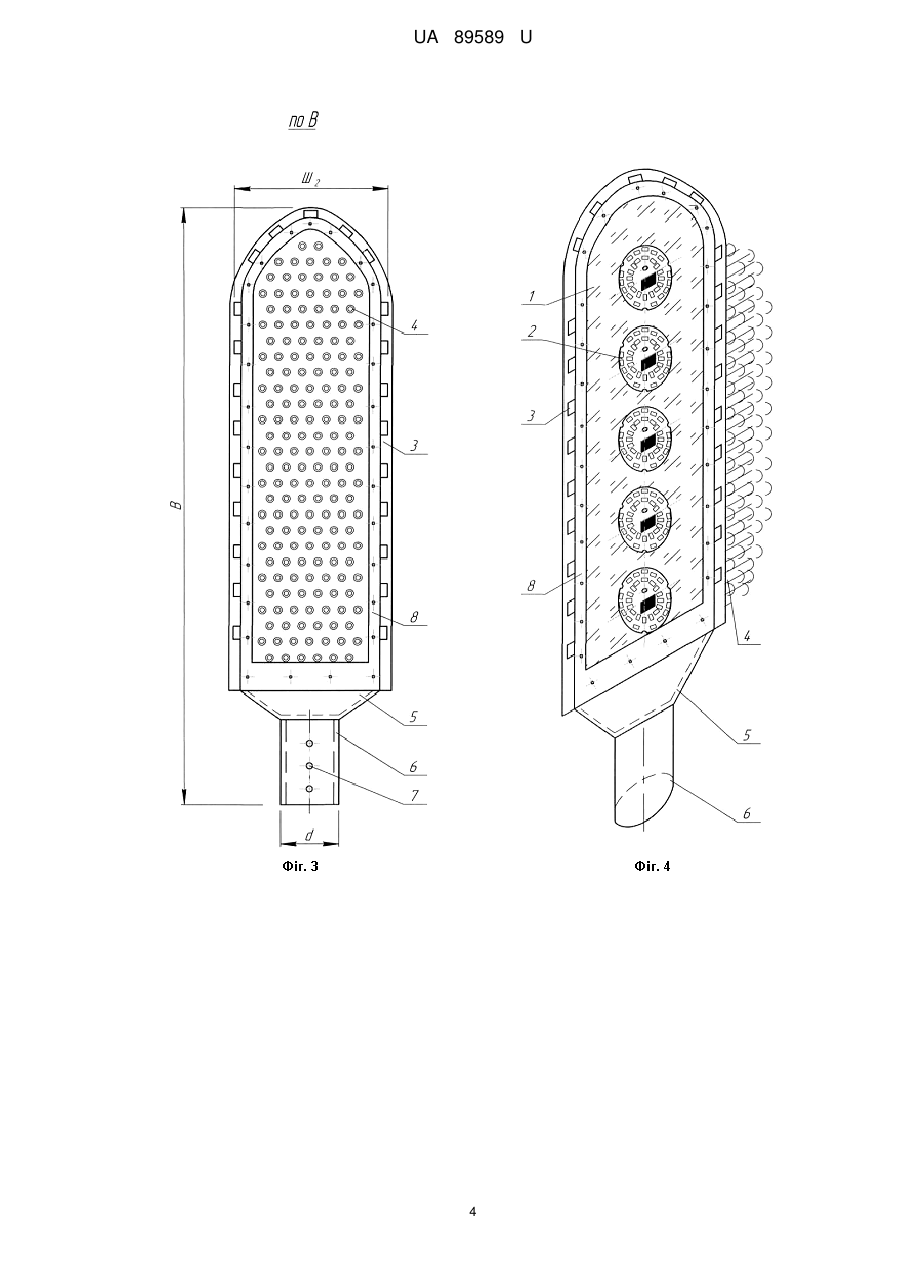

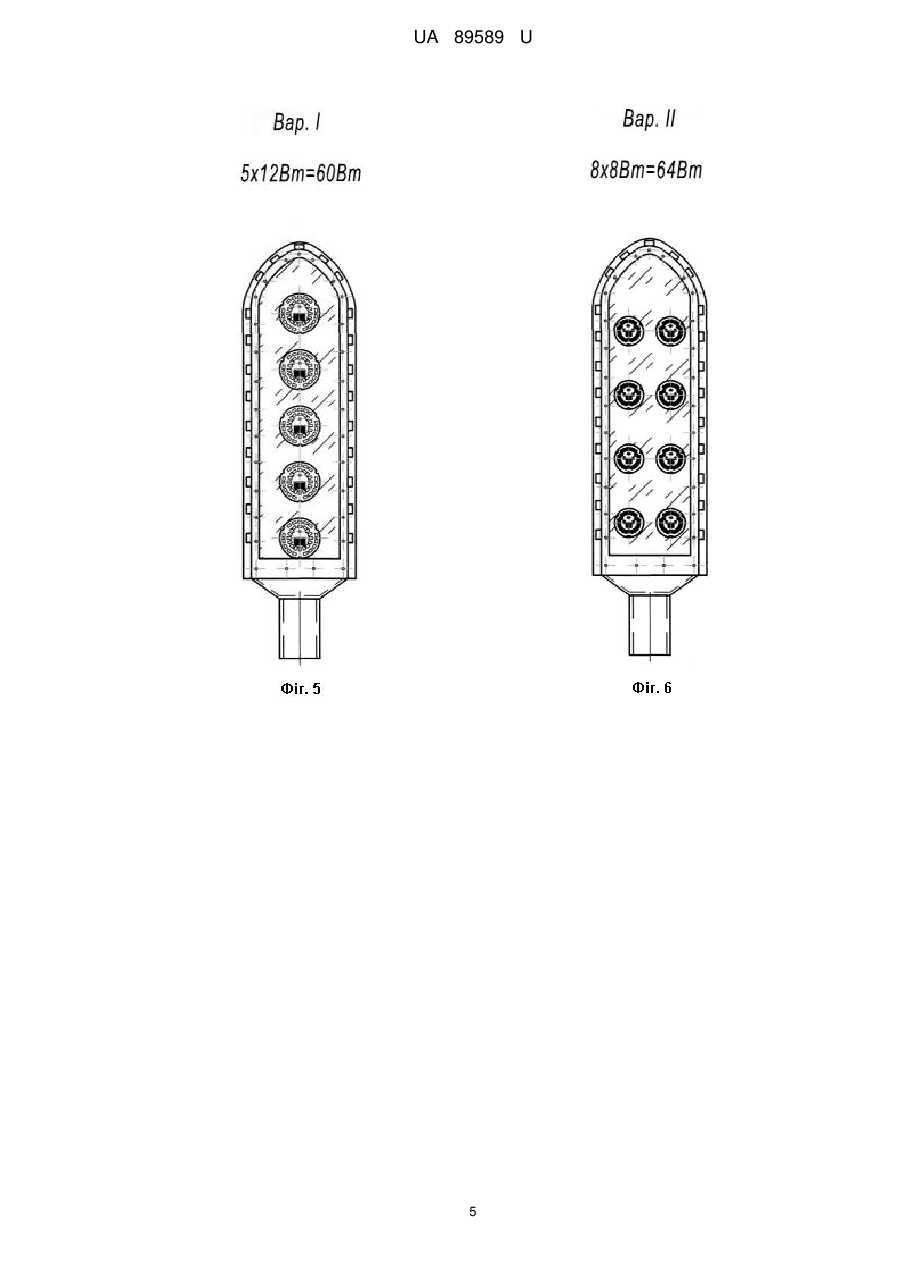

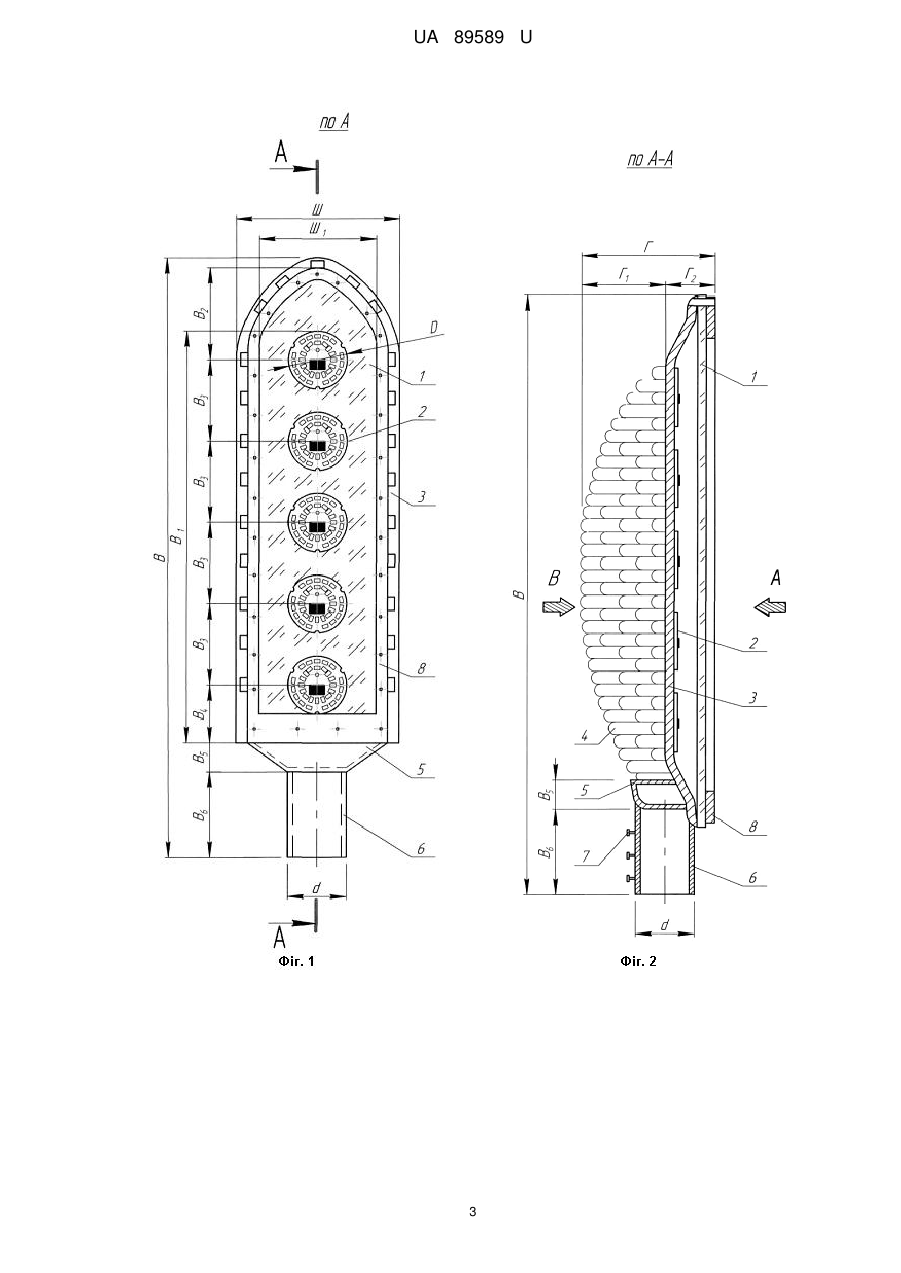

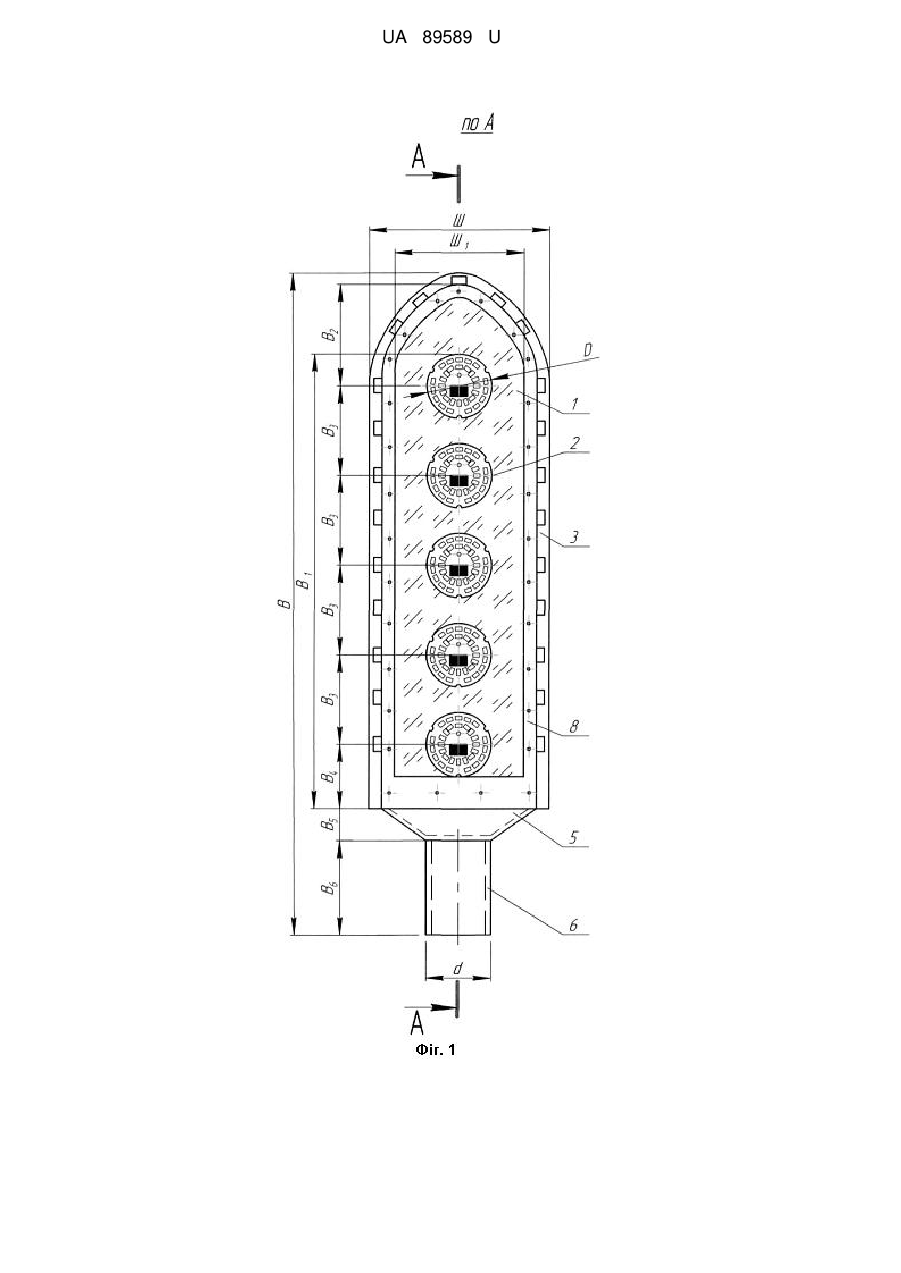

Реферат: Світильник консольний вуличний містить розсіювач, джерело світла, корпус, панель розподілу і захисту, конструкцію кріплення. Розсіювач виконаний із прозорого полікарбонату у вигляді плоскої прямокутної з одного боку закругленої пластини, а джерело світла - з n-ної кількості світлодіодних модулів Acrich2, корпус (він же - тепловідведення) - з n-ної кількості голчастих стрижнів зі сплаву алюмінію або теплорозсіювального полімеру композитного, панель розподілу і захисту - із запобіжників, конденсаторів і варисторів, а конструкція кріплення - у вигляді металевої циліндричної втулки. UA 89589 U (12) UA 89589 U UA 89589 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до напівпровідникової світлотехніки і призначена для освітлення вулиць, доріг, майданів, тунелів і ін. Відомо декілька типів світильників з дуговими ртутними лампами (ДРЛ) [1], які ще застосовуються для освітлення вищезазначених об'єктів. ДРЛ використовуються у мережах змінного струму напругою 220 В і частотою 50 Гц, вмикаються через пускорегулювальні апарати (ПРА). Прототипом корисної моделі є світильник з лампою ДРЛ 350 Вт, що містить корпус із алюмінію, ПРА, дзеркальний відбивач і патрон із кераміки Е40, термін служби лампи - 15 тис. годин, світловіддача - 40-60 лм/Вт при світловому потоці лампи 21 тис. лм, а світловий потік світильника - 4987 лм. До його недоліків можна віднести: велике споживання електроенергії, тривалий процес розжарювання, низька передача кольору, пульсація світлового потоку, критичність до коливань напруги в мережі, наявність ртуті, що небезпечно для оточуючих, великі експлуатаційні витрати внаслідок частої заміни ламп (потрібен підйомник та кваліфікований персонал, при цьому необхідно дотримуватись техніки безпеки). Крім того, цей світильник має одне джерело світла, що знижує експлуатаційну можливість та надійність життєдіяльності установки, обладнання та обслуговуючого персоналу, а незадовільна освітленість доріг та вулиць є потенційною причиною дорожньо-транспортних пригод та порушення техніки безпеки пішохідного руху, що може призвести до нещасних випадків. У основу корисної моделі поставлено задачу по створенню такого світильника із світлодіодів (СД), конструкція і робота якого дозволяли б варіювати потужностями в будь-яких межах та мали n-ну кількість незалежних джерел світла в одному світильнику, максимально підвищити світловіддачу, термін служби, коефіцієнт потужності, забезпечити оптимізацію теплового режиму і дозволить збільшити потужність світильника при існуючих габаритах та зменшити вагу та ін. Поставлена задача вирішується за рахунок того, що ефективність роботи світильника і надійність збільшуються завдяки тому, що розсіювач виконаний із прозорого полікарбонату у вигляді плоскої прямокутної з одного боку закругленої пластини, а джерело світла - з n-ної кількості світлодіодних модулів (СДМ) Acrich2 [2], корпус (він же - тепловідведення) - з n-ної кількості голчастих стрижнів зі сплаву алюмінію або теплорозсіювального полімеру композитного (ТРПК) [3], панель розподілу і захисту - із запобіжників, конденсаторів і варисторів, а конструкція кріплення - у вигляді металевої циліндричної втулки. Сумісним з прототипом [1] є основа з втулкою для кріплення світильника. На кресленні зображені: світильник консольний вуличний (СКВ), вид за стрілкою А (фіг. 1), розріз по А-А (фіг. 2), вид за стрілкою В (фіг. 3), загальний вид СКВ (фіг. 4). Габарити світильника: В = 510 мм, В1 = 330 мм, В2=75 мм, В3 = 70 мм, В4 = 50 мм, В5 = 25 мм, В6 = 70 мм, Г = 90 мм, Г1 = 50 мм, Г2 = 40 мм, Ш = 140 мм, Ш1 = 100 мм, Ш2 = 120 мм, D = 50 мм, d = 50 мм. Виконання - IP 65. Запропонований світильник (фіг. 1-4) містить: 1 - розсіювач, виконаний у вигляді плоскої прямокутної форми, а з одного боку закругленої, пластини, з прозорого полікарбонату; 2 - СДМ Acrich2, 12 Вт (прийнятий для прикладу); 3 - корпус (він же - тепловідведення), виконаний в вигляді прямокутника з алюмінію з однієї сторони закругленої форми, на тильній стороні розміщуються голчасті стрижні 4; 4 - голчасті стрижні (можуть бути зі сплаву алюмінію або ТРПК); 5 - панель розподілу і захисту - із запобіжників, конденсаторів і варисторів, що індивідуально призначені для захисту кожного СДМ; 6 - конструкція кріплення з втулкою 050 мм; 7 - кріпильні болти; 8 - кріпильна накладка (кільце) з алюмінію, призначена для кріпленні розсіювача 1. Ефективність і надійність СВК збільшується за рахунок прийнятих СДМ Acrich2 і тепловідведення з алюмінію або з ТРПК. Тому температура р-n - переходу СД в СДМ буде не більше номінальної (125 °C). У зв'язку з цим збільшується термін служби СКВ, світлова віддача і коефіцієнт потужності. Потужність СКВ складає 60 Вт, світловий потік - 4850 лм, що аналогічно світильнику з ДРЛ 350 Вт, 4987 лм. Потужність СКВ менша за потужність ДРЛ в 5,8 разу при практично однаковому світловому потоці, чим забезпечується економія електроенергії. СКВ підлягає ремонту і швидкій заміні СДМ, чим забезпечується збільшення терміну служби. Потужністю світильника можна регулювати дискретно збільшуючи або зменшуючи кількість СДМ або їх потужність. Варіанти виконання СКВ з різними СДМ та їх кількістю показані на фіг. 5-8 і наведені в таблиці. 60 1 UA 89589 U Таблиця Номер варіанту Номер фігури Потужність СВ, Вт Кількість СДМ Acrich2, шт. Потужність одного СДМ Acrich2, Вт Світловий потік одного СДМ Acrich2, лм Світловий потік СВ, лм Потужність ДРЛ, Вт Коефіцієнт зменшення потужності порівняно з ДРЛ Світловіддача, лм/Вт 2 Площа поверхні радіатора, см Співвідношення площі поверхні 2 радіатора до потужності СВ, см /Вт Напруга, В, при 50 Гц Підключення живлення Термін служби, тис. годин Температура радіатора, °C Температура р-n - переходу, °C cos  Вага, кг 5 10 І 1,2,3,4,5 60 5 12 970 4850 350 II 6 64 8 8 640 5120 371 III 7 64 16 4 330 5280 371 IV 8 64 4 16 1300 5200 371 5,8 5,8 5,8 5,8 80,8 3526 80 3526 82,5 3526 81,3 3526 58,8 55,1 55,1 55,1 220 напряму мережі 80 60 80 0,983 6,05 220 220 220 від напряму напряму напряму від мережі від мережі від мережі 80 80 80 60 60 60 80 80 80 0,983 0,983 0,983 6,05 6,05 6,05 Схема керування СДМ Acrich2 прийнята бездрайверна, що дозволяє за допомогою мікроконтролера індивідуально керувати СД, СДМ працює в діапазоні напруги 60-260 В, він електромагнітносумісний з найближчими електричними апаратами. СКВ екологічно чистий, в ньому відсутні ртуть, кольорові та інші метали. Його можна рекомендувати для застосування на дорогах, вулицях, майданах, тунелях та ін. Джерела інформації: 1. Каталог светотехнической продукции корпорации АсКо-УкрЕМ. - Киев, 2006 (прототип). 2. Бауэр Л. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. 3. Криваткин А. Теплорассеивающие пластмассы - вызов алюминию / Криваткин А., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1. - С. 54-56. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Світильник консольний вуличний, що містить розсіювач, джерело світла, корпус, панель розподілу і захисту, конструкцію кріплення, який відрізняється тим, що розсіювач виконаний із прозорого полікарбонату у вигляді плоскої прямокутної з одного боку закругленої пластини, а джерело світла - з n-ної кількості світлодіодних модулів Acrich2, корпус (він же тепловідведення) - з n-ної кількості голчастих стрижнів зі сплаву алюмінію або теплорозсіювального полімеру композитного, панель розподілу і захисту - із запобіжників, конденсаторів і варисторів, а конструкція кріплення - у вигляді металевої циліндричної втулки. 2 UA 89589 U 3 UA 89589 U 4 UA 89589 U 5 UA 89589 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
