Вуличний світильник з підвищеною енергоефективністю

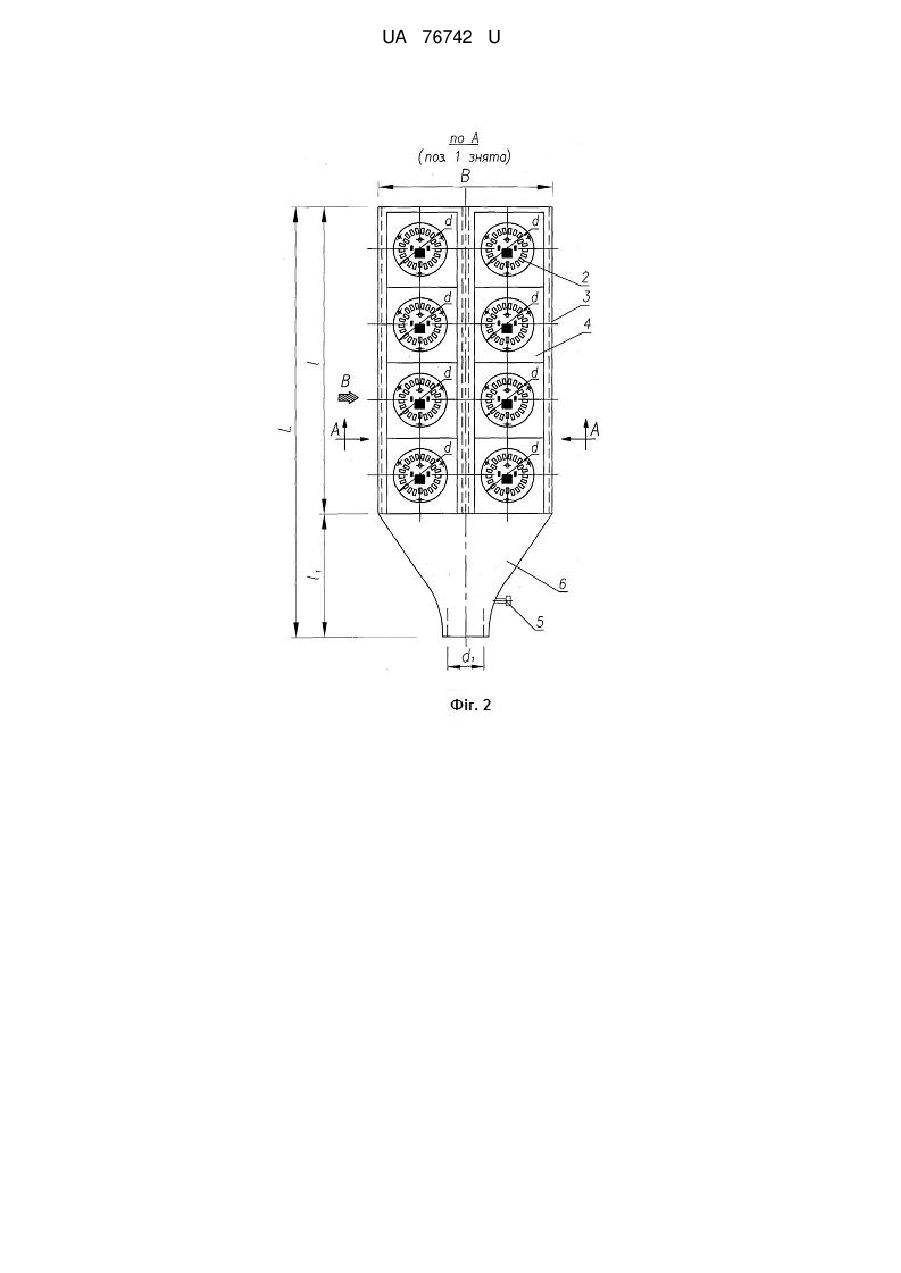

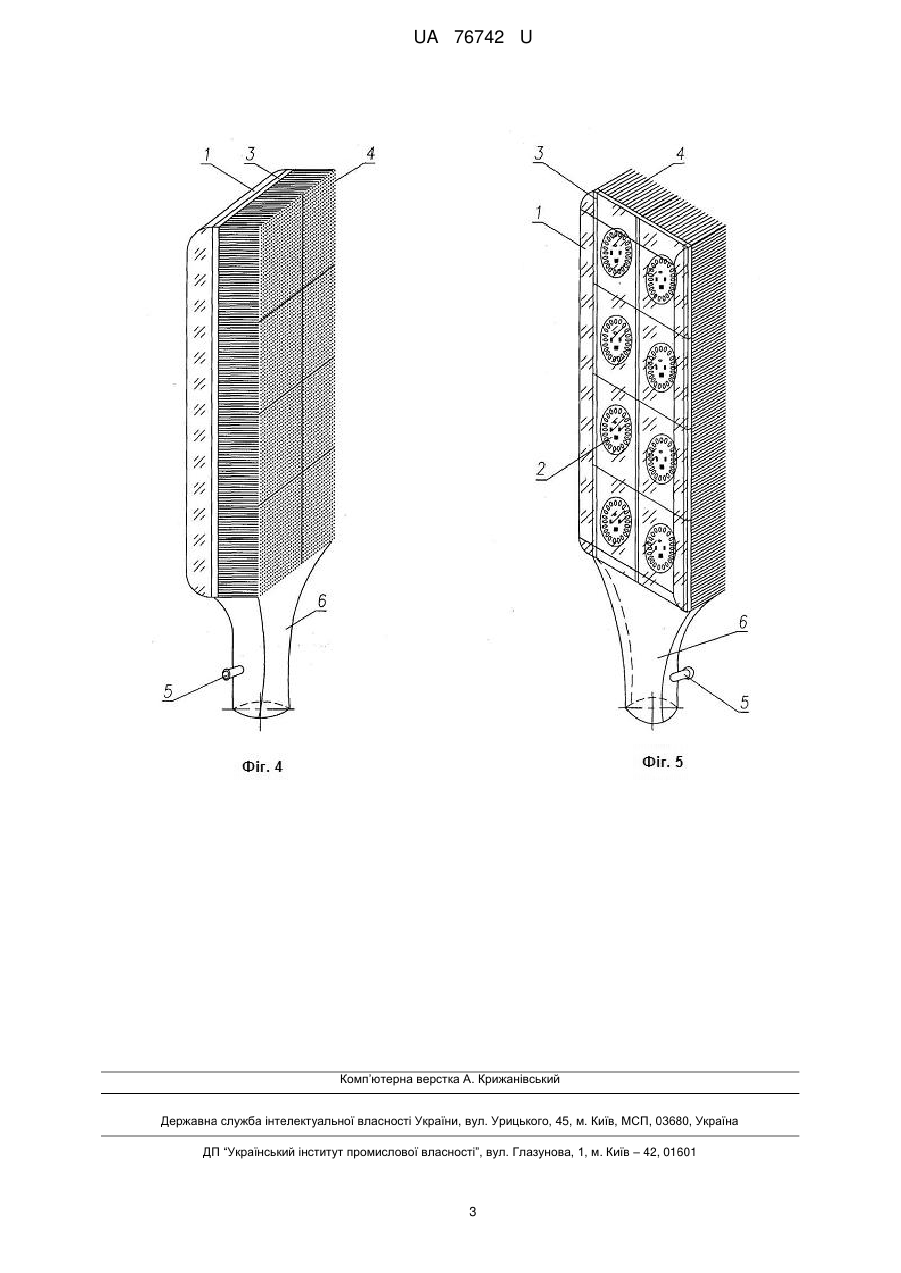

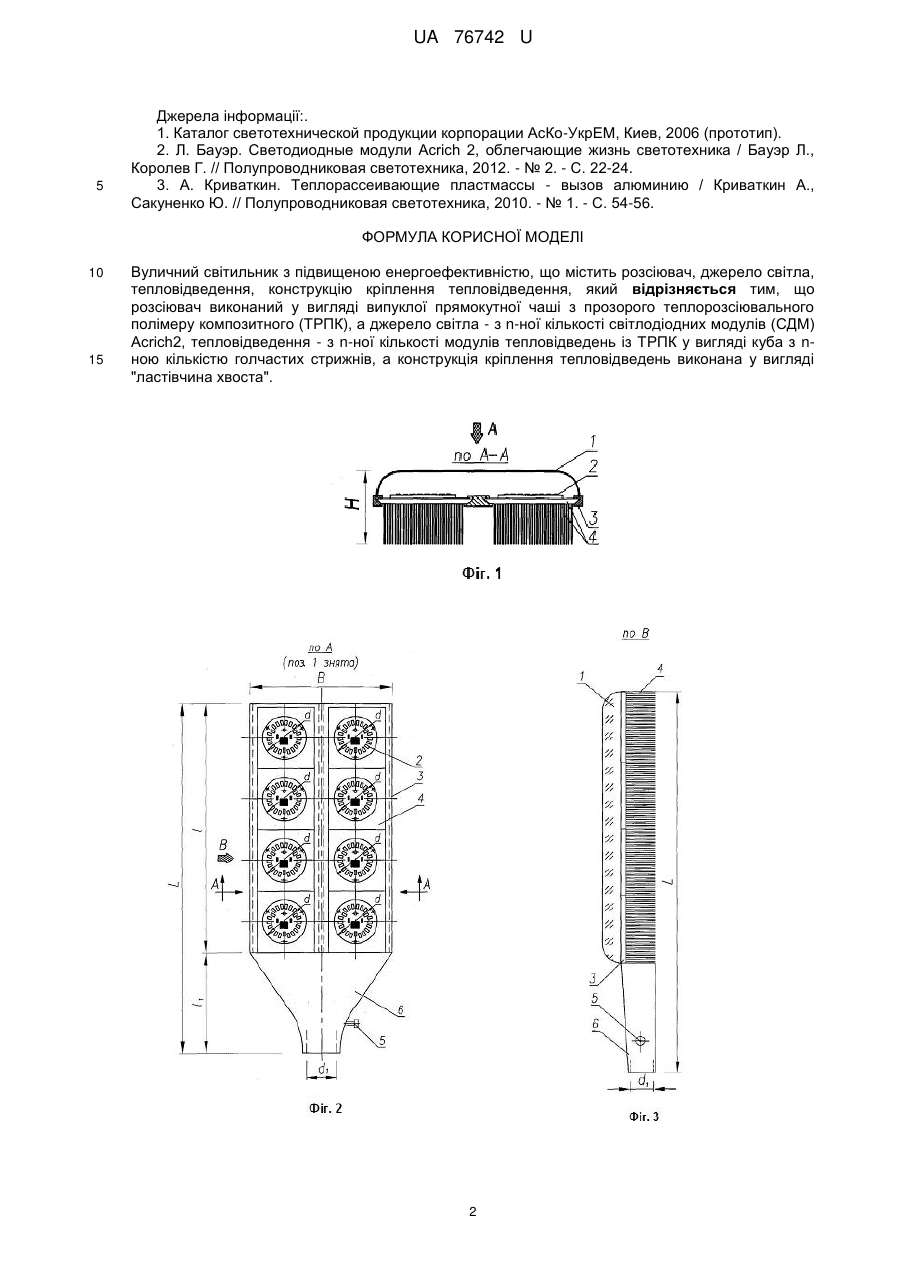

Реферат: Вуличний світильник з підвищеною енергоефективністю містить джерело світла з світлодіодних модулів Acrich2 у вигляді куба, тепловідведення, голчасті стрижні. Розсіювач виконаний у вигляді випуклої чаші, а конструкція кріплення тепловідведень виконана у вигляді "ластівчина хвоста". UA 76742 U (54) ВУЛИЧНИЙ СВІТИЛЬНИК З ПІДВИЩЕНОЮ ЕНЕРГОЕФЕКТИВНІСТЮ UA 76742 U UA 76742 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до напівпровідникової світлотехніки і призначена для освітлення вулиць, доріг, майданів, тунелів і ін. Відомо декілька типів світильників з дуговими ртутними лампами (ДРЛ) [1], які ще застосовуються для освітлення вищезазначених об'єктів. ДРЛ використовуються у мережах змінного струму напругою 220 В, частотою 50 Гц, вмикаються через пускорегулювальні апарати (ПРА). Технічні характеристики ДРЛ: потужність 125, 250, 400, 700, 1000 Вт, середній термін служби лампи з потужністю 400 Вт складає 15 тис. годин, світловий потік лампи 19 тис. лм, а світильника - 5700 лм, світловіддача - 40-60 лм/Вт. Найбільш близьким до запропонованої корисної моделі є світильник з ДРЛ 400 (ЛИСМА), що містить: ДРЛ, корпус із алюмінію, ПРА, дзеркальний відбивач і патрон із кераміки Е40. До його недоліків можна віднести: велике споживання електроенергії, тривалий процес розжарювання, щоб запалити газорозрядну лампу необхідне її повне охолодження, низька передача кольору, пульсація світлового потоку, критичність до коливань напруги в мережі, наявність ртуті, що небезпечно для оточуючих, великі експлуатаційні витрати внаслідок частої заміни ламп (потрібен підйомник та кваліфікований персонал, при цьому необхідно дотримуватись техніки безпеки). Крім того, цей світильник має одне джерело світла, що знижує експлуатаційну можливість та надійність життєдіяльності установки, обладнання та обслуговуючого персоналу, а незадовільна освітленість доріг та вулиць є потенційною причиною дорожньо-транспортних пригод та порушення техніки безпеки пішохідного руху, що може призвести до нещасних випадків. У основу корисної моделі поставлена задача створити світильник із світлодіодів (СД), конструкція і робота якого дозволяли б варіювати потужностями в будь-яких межах та мали n-ну кількість незалежних джерел світла в одному світильнику, максимально підвищити світловіддачу, термін служби, коефіцієнт потужності, забезпечити оптимізацію теплового режиму і дозволить збільшити потужність світильника при існуючих габаритах та зменшити вагу та ін. Поставлена задача вирішується тим, що ефективність роботи світильника і надійність збільшуються завдяки застосуванню n-ної кількості світлодіодних модулів (СДМ) Acrich2 [2] і nної кількості (індивідуальних) тепловідведень, виконаних із теплорозсіювального полімеру композитного (ТРПК) [3], у вигляді куба з n-ною кількістю голкоподібних стрижнів, що безпосередньо пов'язані з навколишнім середовищем, чим забезпечується ефективність тепловідведення від джерел освітлення. Спільним з найближчим аналогом [1] є основа з втулкою для кріплення світильника. На кресленні зображені: вуличний світильник з підвищеною енергоефективністю (ВСПЕЕ, далі - ВС), розріз по А-А (фіг. 1), вид за стрілкою А (фіг. 2) (поз. 1 знята), вид за стрілкою В (фіг. 3), загальний вид ВС збоку (фіг. 4), загальний вид ВС спереду (фіг. 5). Габарити світильника: L=420 мм, B=160 мм, l=280 мм, l1=140 мм, H=80 мм, d (СДМ Acrich2, 8 Вт)=46 мм, d1=50 мм. Виконання - IP 65. Запропонований світильник (фіг. 1-5) містить: 1 - розсіювач, виконаний у вигляді випуклої прямокутної чаші з прозорого ТРПК; 2 - СДМ Acrich2, 8 Вт (прийнятий для прикладу); 3 тепловідведення із ТРПК, виконане у вигляді куба з n-ною кількістю голкоподібних стрижнів; 4 конструкція кріплення тепловідведення "ластівчин хвіст"; 5 - стопорний гвинт; 6 - основа з втулкою для кріплення світильника. Ефективність і надійність ВС збільшується за рахунок прийнятих СДМ Acrich2 і тепловідведення з ТРПК. Тому температура р-n - переходу СД буде не більше 125 °C. У зв'язку з цим збільшується термін служби (більше 80 тис. годин), світлова віддача (більше 100 лм/Вт), коефіцієнт потужності (cos φ). Потужність ВС складає 64 Вт, світловий потік – 5120 лм, що аналогічно світильнику з ДРЛ 400 Вт, 5700 лм. Потужність ВС менша за потужність ДРЛ в 6,3 разу при практично однаковому світловому потоці, чим забезпечується економія електроенергії. Застосування високоефективного тепловідведення дає можливість зменшити вагу світильника та збільшити потужність, не змінюючи його габаритних розмірів. ВС підлягає ремонту і швидкій заміні СДМ, чим забезпечується збільшення терміну служби. Потужність світильника можна регулювати дискретно - збільшувати або зменшувати кількість СДМ або їх потужність. Схема СДМ Acrich2 прийнята бездрайверна, що дозволяє за допомогою мікроконтролера індивідуально керувати СД. ВС екологічно чистий, в ньому відсутні ртуть, кольорові та інші метали. Його можна рекомендувати для застосування на дорогах, вулицях, майданах, тунелях та ін. 60 1 UA 76742 U 5 Джерела інформації:. 1. Каталог светотехнической продукции корпорации АсКо-УкрЕМ, Киев, 2006 (прототип). 2. Л. Бауэр. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. 3. А. Криваткин. Теплорассеивающие пластмассы - вызов алюминию / Криваткин Α., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1. - С. 54-56. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вуличний світильник з підвищеною енергоефективністю, що містить розсіювач, джерело світла, тепловідведення, конструкцію кріплення тепловідведення, який відрізняється тим, що розсіювач виконаний у вигляді випуклої прямокутної чаші з прозорого теплорозсіювального полімеру композитного (ТРПК), а джерело світла - з n-ної кількості світлодіодних модулів (СДМ) Acrich2, тепловідведення - з n-ної кількості модулів тепловідведень із ТРПК у вигляді куба з nною кількістю голчастих стрижнів, а конструкція кріплення тепловідведень виконана у вигляді "ластівчина хвоста". 2 UA 76742 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
