Модуль ідентифікації абонента та спосіб виконання передачі даних

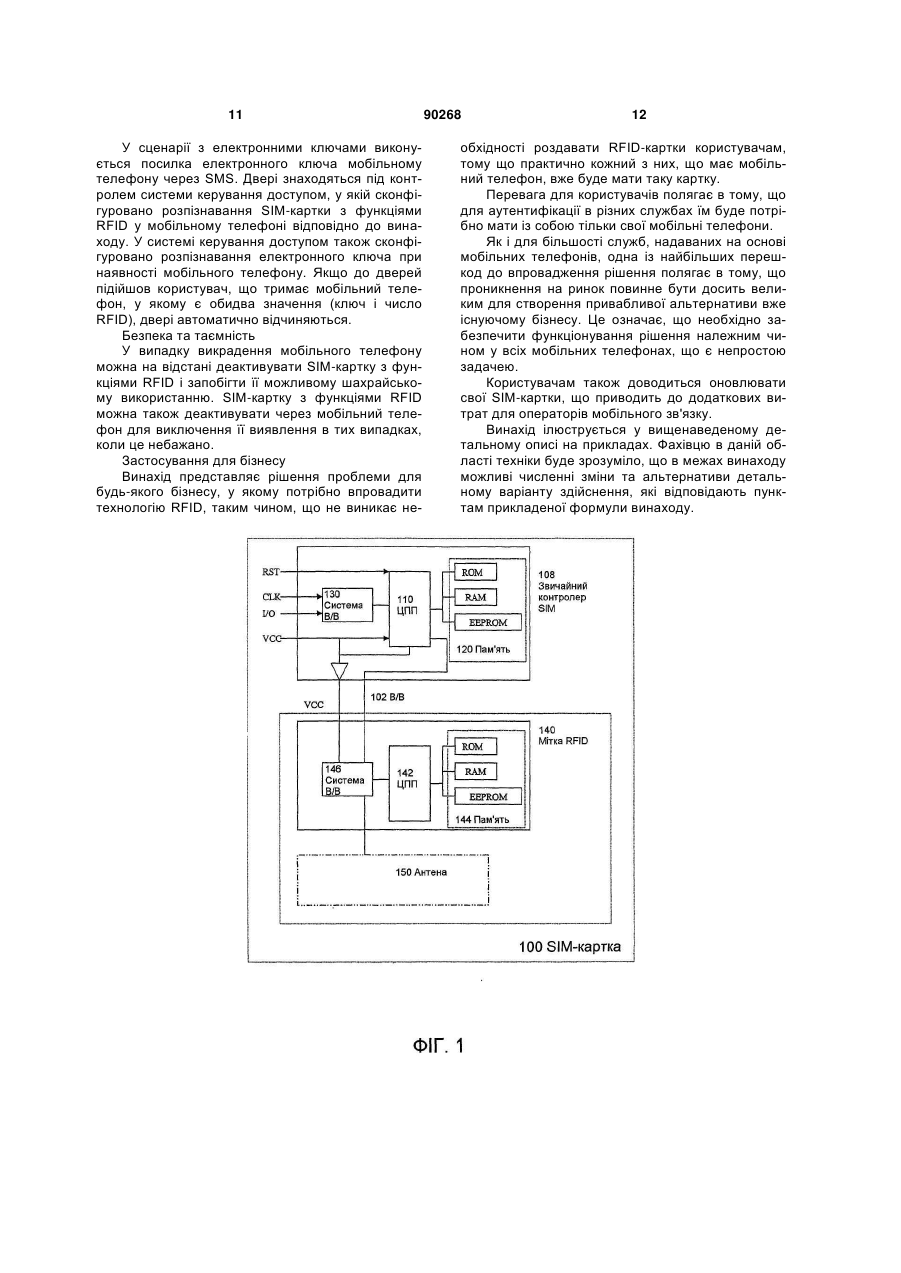

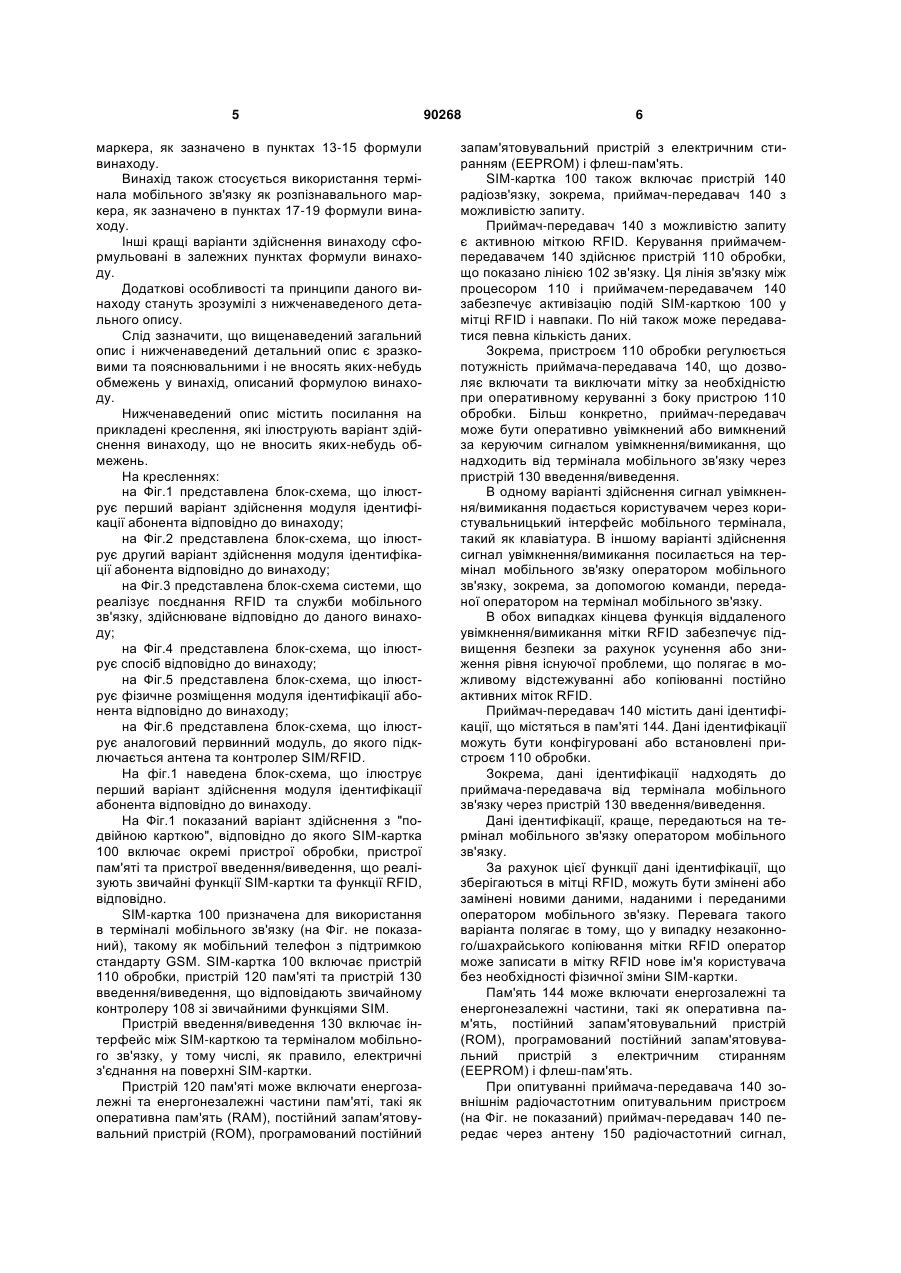

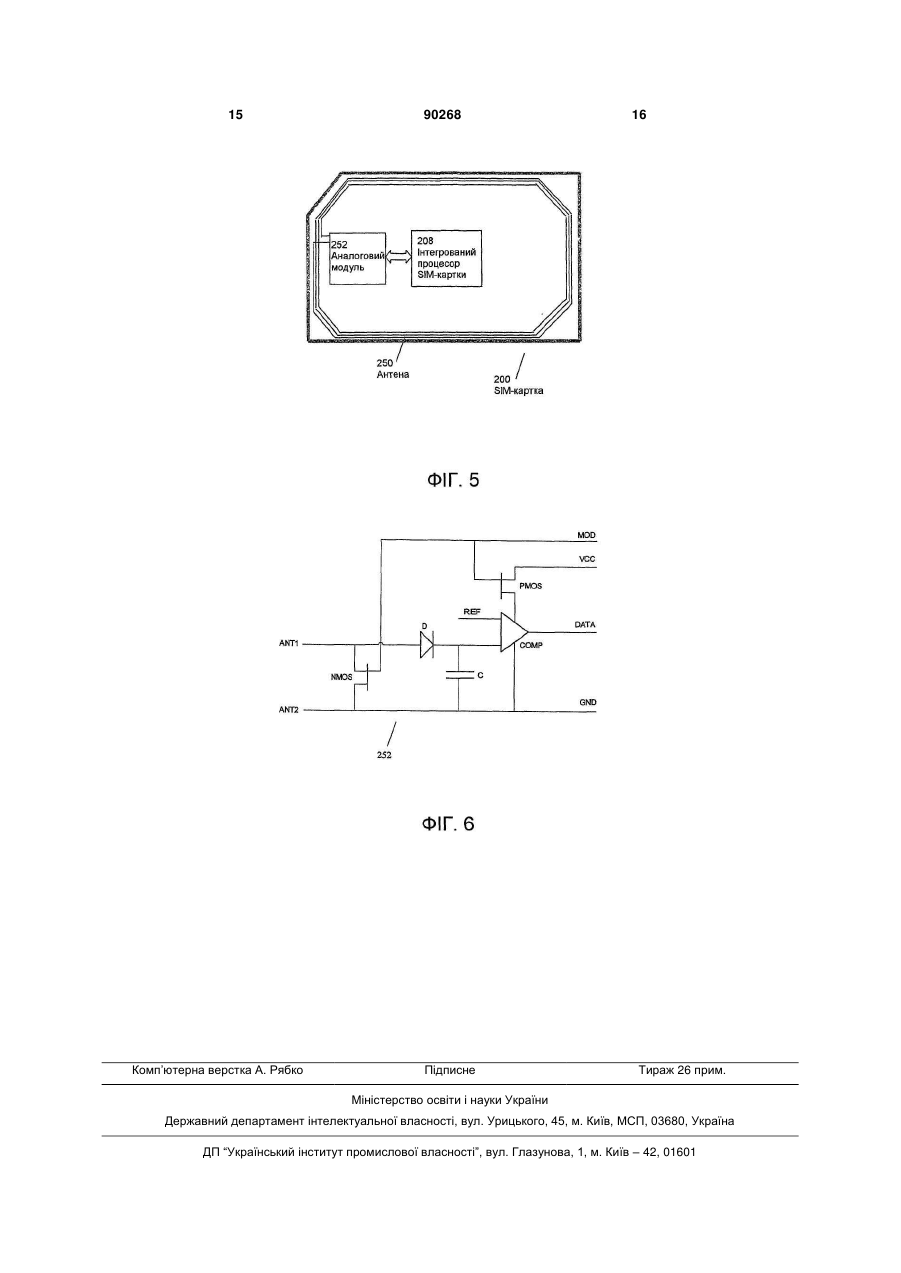

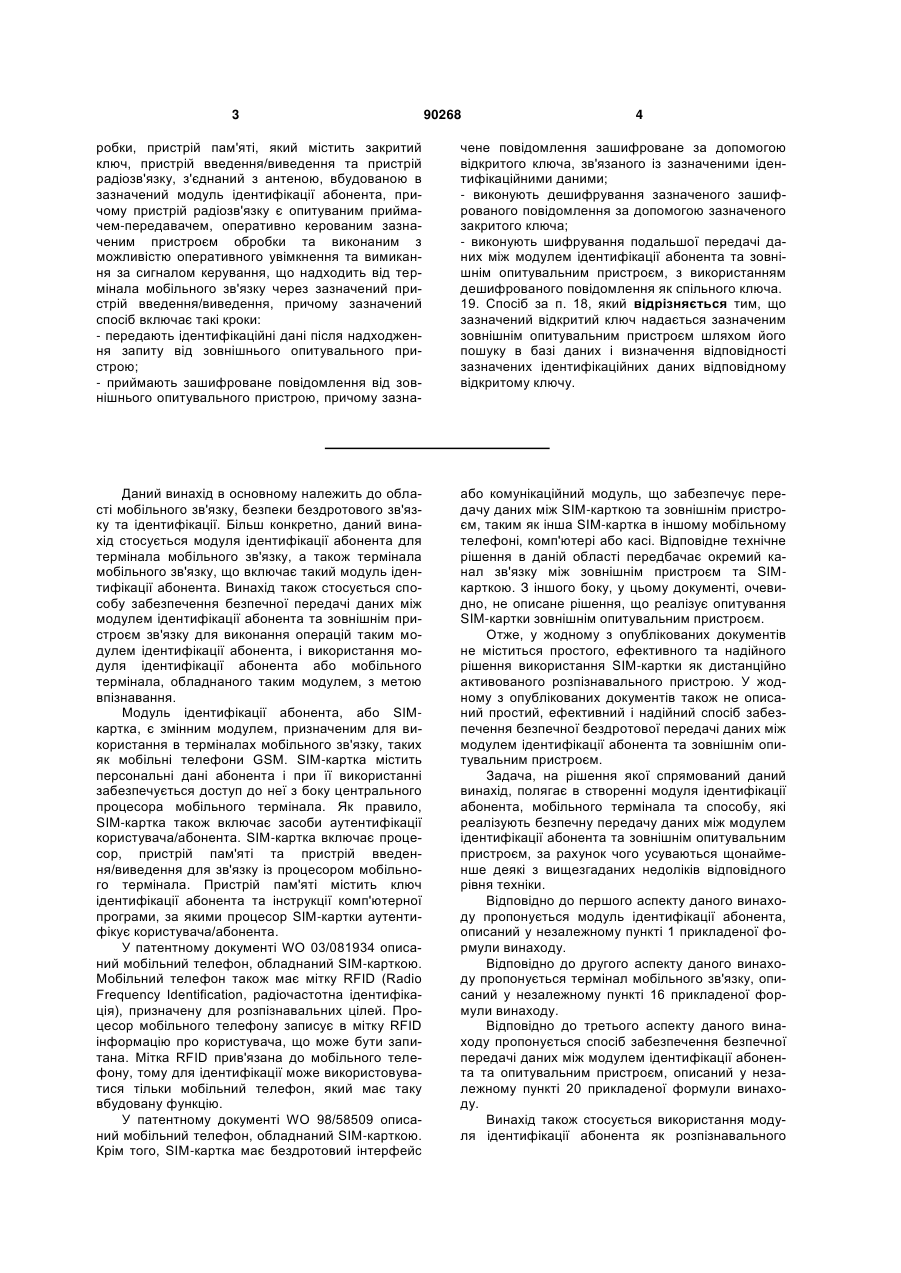

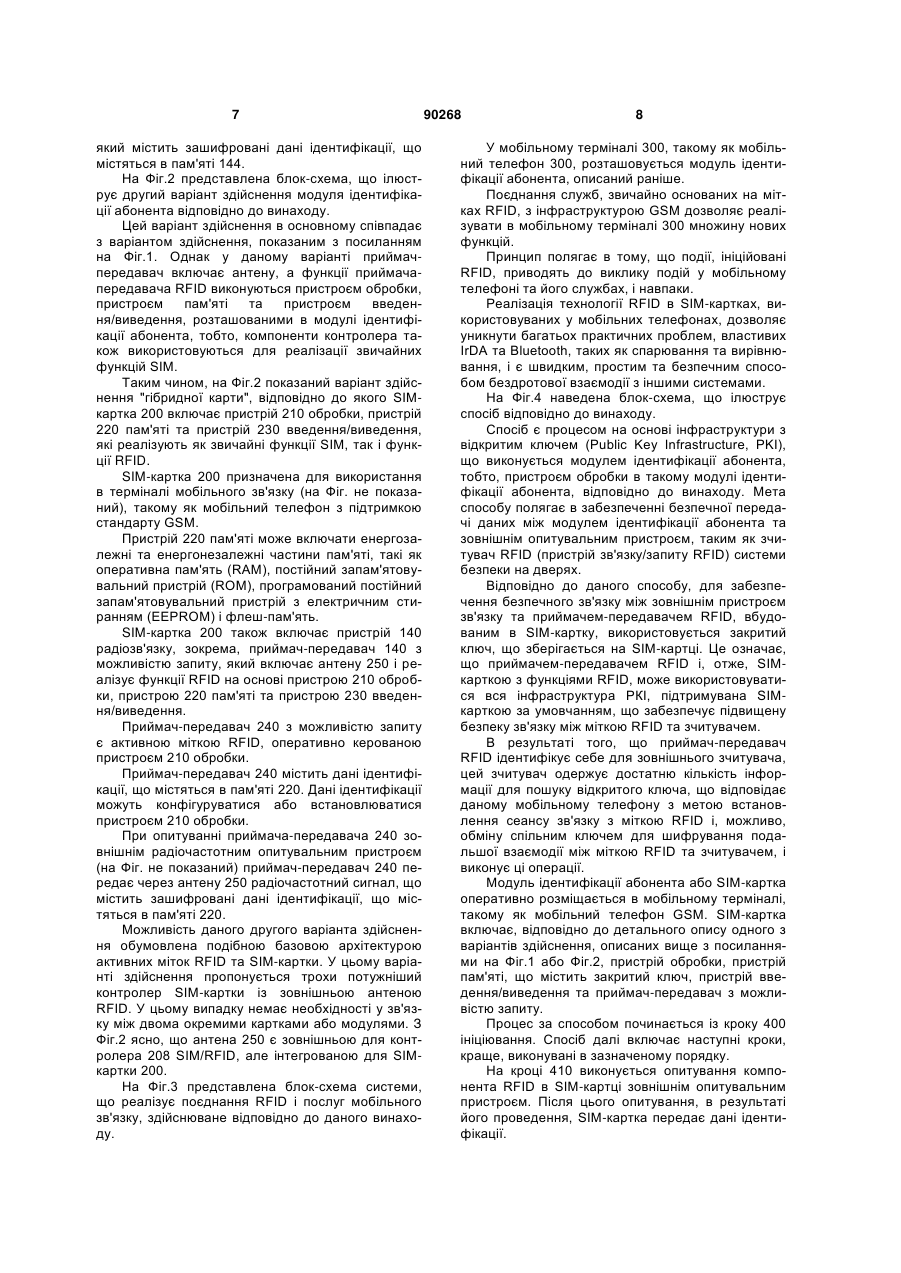

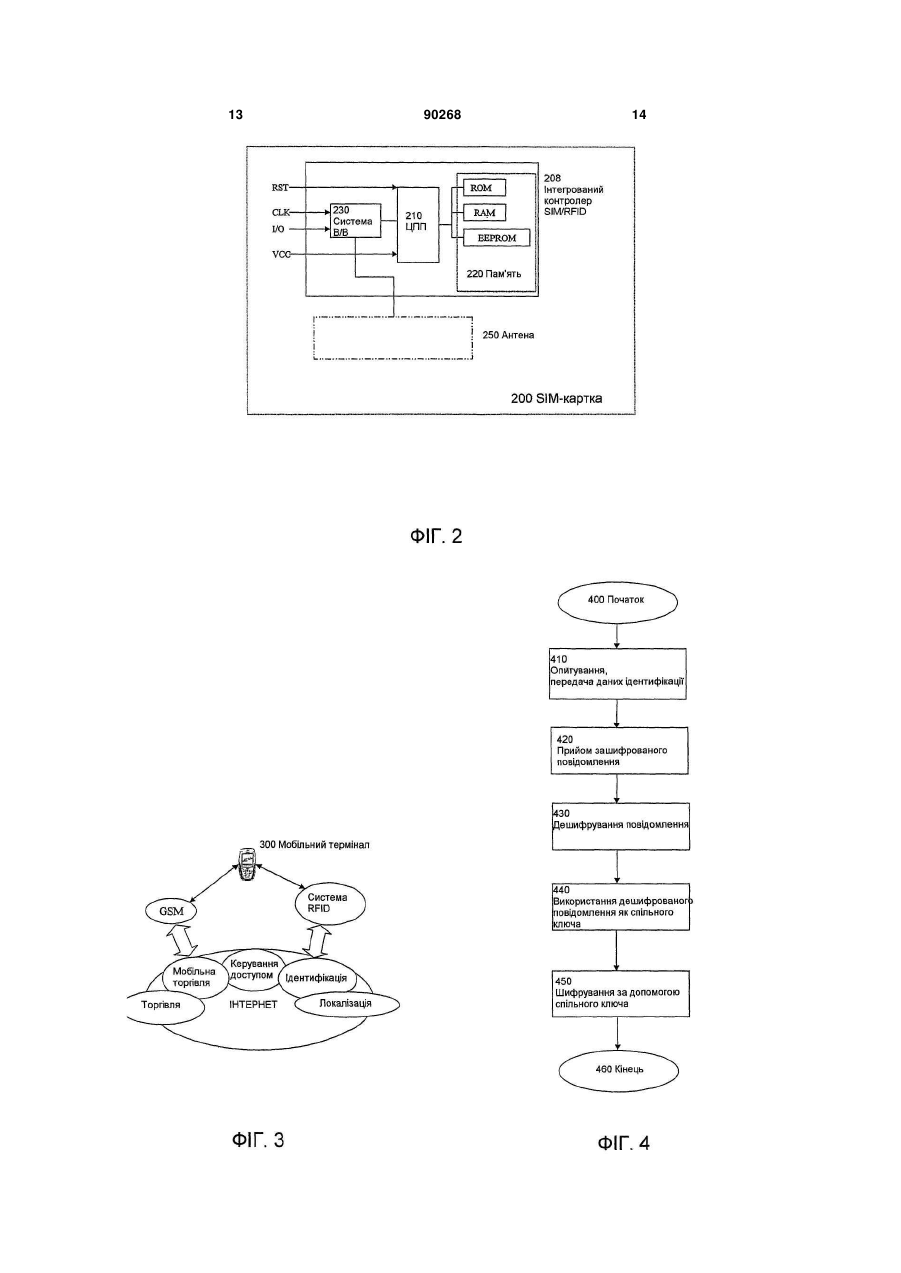

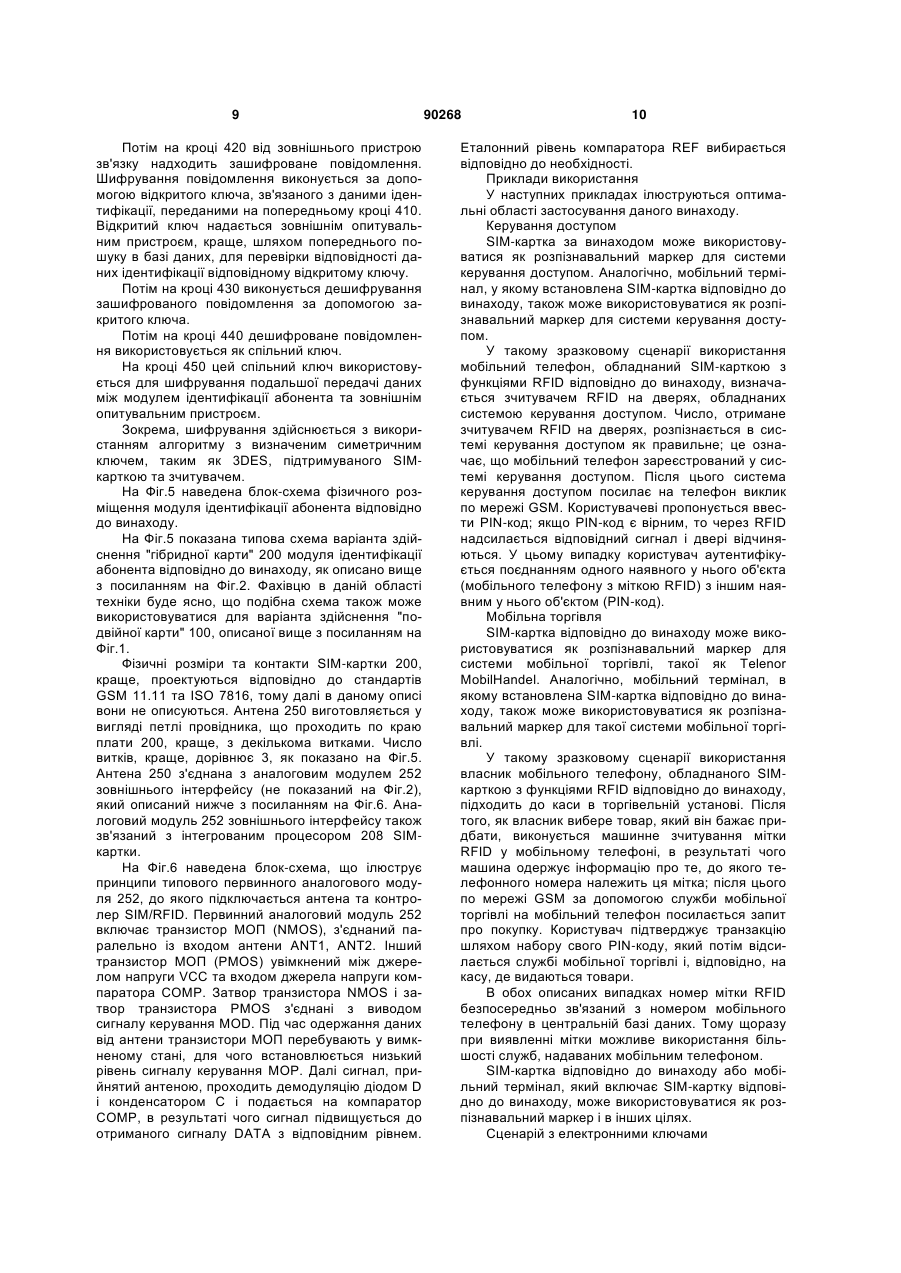

1. Модуль ідентифікації абонента для термінала мобільного зв'язку, що включає пристрій обробки, пристрій пам'яті, пристрій введення/виведення та пристрій радіозв'язку, з'єднаний з антеною, вбудованою в зазначений модуль ідентифікації абонента, який відрізняється тим, що зазначений пристрій радіозв'язку є опитуваним приймачем-передавачем, оперативно керованим зазначеним пристроєм обробки та виконаним з можливістю оперативного увімкнення та вимикання за сигналом керування, переданим від термінала мобільного зв'язку через зазначений пристрій введення/виведення. 2. Модуль ідентифікації абонента за п. 1, який відрізняється тим, що зазначений сигнал надходить від користувальницького інтерфейсу в терміналі мобільного зв'язку. 3. Модуль ідентифікації абонента за п. 1, який відрізняється тим, що зазначений сигнал надходить від оператора мобільного зв'язку. 4. Модуль ідентифікації абонента за п. 1, який відрізняється тим, що опитуваний приймачпередавач містить ідентифікаційні дані, що містяться в пам'яті, причому конфігурування зазначених ідентифікаційних даних здійснюється зазначеним пристроєм обробки. 5. Модуль ідентифікації абонента за п. 4, який відрізняється тим, що ідентифікаційні дані надходять від термінала мобільного зв'язку через зазначений пристрій введення/виведення. 6. Модуль ідентифікації абонента за п. 5, який відрізняється тим, що ідентифікаційні дані надходять від оператора мобільного зв'язку. 2 (19) 1 3 90268 4 робки, пристрій пам'яті, який містить закритий ключ, пристрій введення/виведення та пристрій радіозв'язку, з'єднаний з антеною, вбудованою в зазначений модуль ідентифікації абонента, причому пристрій радіозв'язку є опитуваним приймачем-передавачем, оперативно керованим зазначеним пристроєм обробки та виконаним з можливістю оперативного увімкнення та вимикання за сигналом керування, що надходить від термінала мобільного зв'язку через зазначений пристрій введення/виведення, причому зазначений спосіб включає такі кроки: - передають ідентифікаційні дані після надходження запиту від зовнішнього опитувального пристрою; - приймають зашифроване повідомлення від зовнішнього опитувального пристрою, причому зазна чене повідомлення зашифроване за допомогою відкритого ключа, зв'язаного із зазначеними ідентифікаційними даними; - виконують дешифрування зазначеного зашифрованого повідомлення за допомогою зазначеного закритого ключа; - виконують шифрування подальшої передачі даних між модулем ідентифікації абонента та зовнішнім опитувальним пристроєм, з використанням дешифрованого повідомлення як спільного ключа. 19. Спосіб за п. 18, який відрізняється тим, що зазначений відкритий ключ надається зазначеним зовнішнім опитувальним пристроєм шляхом його пошуку в базі даних і визначення відповідності зазначених ідентифікаційних даних відповідному відкритому ключу. Даний винахід в основному належить до області мобільного зв'язку, безпеки бездротового зв'язку та ідентифікації. Більш конкретно, даний винахід стосується модуля ідентифікації абонента для термінала мобільного зв'язку, а також термінала мобільного зв'язку, що включає такий модуль ідентифікації абонента. Винахід також стосується способу забезпечення безпечної передачі даних між модулем ідентифікації абонента та зовнішнім пристроєм зв'язку для виконання операцій таким модулем ідентифікації абонента, і використання модуля ідентифікації абонента або мобільного термінала, обладнаного таким модулем, з метою впізнавання. Модуль ідентифікації абонента, або SIMкартка, є змінним модулем, призначеним для використання в терміналах мобільного зв'язку, таких як мобільні телефони GSM. SIM-картка містить персональні дані абонента і при її використанні забезпечується доступ до неї з боку центрального процесора мобільного термінала. Як правило, SIM-картка також включає засоби аутентифікації користувача/абонента. SIM-картка включає процесор, пристрій пам'яті та пристрій введення/виведення для зв'язку із процесором мобільного термінала. Пристрій пам'яті містить ключ ідентифікації абонента та інструкції комп'ютерної програми, за якими процесор SIM-картки аутентифікує користувача/абонента. У патентному документі WO 03/081934 описаний мобільний телефон, обладнаний SIM-карткою. Мобільний телефон також має мітку RFID (Radio Frequency Identification, радіочастотна ідентифікація), призначену для розпізнавальних цілей. Процесор мобільного телефону записує в мітку RFID інформацію про користувача, що може бути запитана. Мітка RFID прив'язана до мобільного телефону, тому для ідентифікації може використовуватися тільки мобільний телефон, який має таку вбудовану функцію. У патентному документі WO 98/58509 описаний мобільний телефон, обладнаний SIM-карткою. Крім того, SIM-картка має бездротовий інтерфейс або комунікаційний модуль, що забезпечує передачу даних між SIM-карткою та зовнішнім пристроєм, таким як інша SIM-картка в іншому мобільному телефоні, комп'ютері або касі. Відповідне технічне рішення в даній області передбачає окремий канал зв'язку між зовнішнім пристроєм та SIMкарткою. З іншого боку, у цьому документі, очевидно, не описане рішення, що реалізує опитування SIM-картки зовнішнім опитувальним пристроєм. Отже, у жодному з опублікованих документів не міститься простого, ефективного та надійного рішення використання SIM-картки як дистанційно активованого розпізнавального пристрою. У жодному з опублікованих документів також не описаний простий, ефективний і надійний спосіб забезпечення безпечної бездротової передачі даних між модулем ідентифікації абонента та зовнішнім опитувальним пристроєм. Задача, на рішення якої спрямований даний винахід, полягає в створенні модуля ідентифікації абонента, мобільного термінала та способу, які реалізують безпечну передачу даних між модулем ідентифікації абонента та зовнішнім опитувальним пристроєм, за рахунок чого усуваються щонайменше деякі з вищезгаданих недоліків відповідного рівня техніки. Відповідно до першого аспекту даного винаходу пропонується модуль ідентифікації абонента, описаний у незалежному пункті 1 прикладеної формули винаходу. Відповідно до другого аспекту даного винаходу пропонується термінал мобільного зв'язку, описаний у незалежному пункті 16 прикладеної формули винаходу. Відповідно до третього аспекту даного винаходу пропонується спосіб забезпечення безпечної передачі даних між модулем ідентифікації абонента та опитувальним пристроєм, описаний у незалежному пункті 20 прикладеної формули винаходу. Винахід також стосується використання модуля ідентифікації абонента як розпізнавального 5 маркера, як зазначено в пунктах 13-15 формули винаходу. Винахід також стосується використання термінала мобільного зв'язку як розпізнавального маркера, як зазначено в пунктах 17-19 формули винаходу. Інші кращі варіанти здійснення винаходу сформульовані в залежних пунктах формули винаходу. Додаткові особливості та принципи даного винаходу стануть зрозумілі з нижченаведеного детального опису. Слід зазначити, що вищенаведений загальний опис і нижченаведений детальний опис є зразковими та пояснювальними і не вносять яких-небудь обмежень у винахід, описаний формулою винаходу. Нижченаведений опис містить посилання на прикладені креслення, які ілюструють варіант здійснення винаходу, що не вносить яких-небудь обмежень. На кресленнях: на Фіг.1 представлена блок-схема, що ілюструє перший варіант здійснення модуля ідентифікації абонента відповідно до винаходу; на Фіг.2 представлена блок-схема, що ілюструє другий варіант здійснення модуля ідентифікації абонента відповідно до винаходу; на Фіг.3 представлена блок-схема системи, що реалізує поєднання RFID та служби мобільного зв'язку, здійснюване відповідно до даного винаходу; на Фіг.4 представлена блок-схема, що ілюструє спосіб відповідно до винаходу; на Фіг.5 представлена блок-схема, що ілюструє фізичне розміщення модуля ідентифікації абонента відповідно до винаходу; на Фіг.6 представлена блок-схема, що ілюструє аналоговий первинний модуль, до якого підключається антена та контролер SIM/RFID. На фіг.1 наведена блок-схема, що ілюструє перший варіант здійснення модуля ідентифікації абонента відповідно до винаходу. На Фіг.1 показаний варіант здійснення з "подвійною карткою", відповідно до якого SIM-картка 100 включає окремі пристрої обробки, пристрої пам'яті та пристрої введення/виведення, що реалізують звичайні функції SIM-картки та функції RFID, відповідно. SIM-картка 100 призначена для використання в терміналі мобільного зв'язку (на Фіг. не показаний), такому як мобільний телефон з підтримкою стандарту GSM. SIM-картка 100 включає пристрій 110 обробки, пристрій 120 пам'яті та пристрій 130 введення/виведення, що відповідають звичайному контролеру 108 зі звичайними функціями SIM. Пристрій введення/виведення 130 включає інтерфейс між SIM-карткою та терміналом мобільного зв'язку, у тому числі, як правило, електричні з'єднання на поверхні SIM-картки. Пристрій 120 пам'яті може включати енергозалежні та енергонезалежні частини пам'яті, такі як оперативна пам'ять (RAM), постійний запам'ятовувальний пристрій (ROM), програмований постійний 90268 6 запам'ятовувальний пристрій з електричним стиранням (EEPROM) і флеш-пам'ять. SIM-картка 100 також включає пристрій 140 радіозв'язку, зокрема, приймач-передавач 140 з можливістю запиту. Приймач-передавач 140 з можливістю запиту є активною міткою RFID. Керування приймачемпередавачем 140 здійснює пристрій 110 обробки, що показано лінією 102 зв'язку. Ця лінія зв'язку між процесором 110 і приймачем-передавачем 140 забезпечує активізацію подій SIM-карткою 100 у мітці RFID і навпаки. По ній також може передаватися певна кількість даних. Зокрема, пристроєм 110 обробки регулюється потужність приймача-передавача 140, що дозволяє включати та виключати мітку за необхідністю при оперативному керуванні з боку пристрою 110 обробки. Більш конкретно, приймач-передавач може бути оперативно увімкнений або вимкнений за керуючим сигналом увімкнення/вимикання, що надходить від термінала мобільного зв'язку через пристрій 130 введення/виведення. В одному варіанті здійснення сигнал увімкнення/вимикання подається користувачем через користувальницький інтерфейс мобільного термінала, такий як клавіатура. В іншому варіанті здійснення сигнал увімкнення/вимикання посилається на термінал мобільного зв'язку оператором мобільного зв'язку, зокрема, за допомогою команди, переданої оператором на термінал мобільного зв'язку. В обох випадках кінцева функція віддаленого увімкнення/вимикання мітки RFID забезпечує підвищення безпеки за рахунок усунення або зниження рівня існуючої проблеми, що полягає в можливому відстежуванні або копіюванні постійно активних міток RFID. Приймач-передавач 140 містить дані ідентифікації, що містяться в пам'яті 144. Дані ідентифікації можуть бути конфігуровані або встановлені пристроєм 110 обробки. Зокрема, дані ідентифікації надходять до приймача-передавача від термінала мобільного зв'язку через пристрій 130 введення/виведення. Дані ідентифікації, краще, передаються на термінал мобільного зв'язку оператором мобільного зв'язку. За рахунок цієї функції дані ідентифікації, що зберігаються в мітці RFID, можуть бути змінені або замінені новими даними, наданими і переданими оператором мобільного зв'язку. Перевага такого варіанта полягає в тому, що у випадку незаконного/шахрайського копіювання мітки RFID оператор може записати в мітку RFID нове ім'я користувача без необхідності фізичної зміни SIM-картки. Пам'ять 144 може включати енергозалежні та енергонезалежні частини, такі як оперативна пам'ять, постійний запам'ятовувальний пристрій (ROM), програмований постійний запам'ятовувальний пристрій з електричним стиранням (EEPROM) і флеш-пам'ять. При опитуванні приймача-передавача 140 зовнішнім радіочастотним опитувальним пристроєм (на Фіг. не показаний) приймач-передавач 140 передає через антену 150 радіочастотний сигнал, 7 який містить зашифровані дані ідентифікації, що містяться в пам'яті 144. На Фіг.2 представлена блок-схема, що ілюструє другий варіант здійснення модуля ідентифікації абонента відповідно до винаходу. Цей варіант здійснення в основному співпадає з варіантом здійснення, показаним з посиланням на Фіг.1. Однак у даному варіанті приймачпередавач включає антену, а функції приймачапередавача RFID виконуються пристроєм обробки, пристроєм пам'яті та пристроєм введення/виведення, розташованими в модулі ідентифікації абонента, тобто, компоненти контролера також використовуються для реалізації звичайних функцій SIM. Таким чином, на Фіг.2 показаний варіант здійснення "гібридної карти", відповідно до якого SIMкартка 200 включає пристрій 210 обробки, пристрій 220 пам'яті та пристрій 230 введення/виведення, які реалізують як звичайні функції SIM, так і функції RFID. SIM-картка 200 призначена для використання в терміналі мобільного зв'язку (на Фіг. не показаний), такому як мобільний телефон з підтримкою стандарту GSM. Пристрій 220 пам'яті може включати енергозалежні та енергонезалежні частини пам'яті, такі як оперативна пам'ять (RAM), постійний запам'ятовувальний пристрій (ROM), програмований постійний запам'ятовувальний пристрій з електричним стиранням (EEPROM) і флеш-пам'ять. SIM-картка 200 також включає пристрій 140 радіозв'язку, зокрема, приймач-передавач 140 з можливістю запиту, який включає антену 250 і реалізує функції RFID на основі пристрою 210 обробки, пристрою 220 пам'яті та пристрою 230 введення/виведення. Приймач-передавач 240 з можливістю запиту є активною міткою RFID, оперативно керованою пристроєм 210 обробки. Приймач-передавач 240 містить дані ідентифікації, що містяться в пам'яті 220. Дані ідентифікації можуть конфігуруватися або встановлюватися пристроєм 210 обробки. При опитуванні приймача-передавача 240 зовнішнім радіочастотним опитувальним пристроєм (на Фіг. не показаний) приймач-передавач 240 передає через антену 250 радіочастотний сигнал, що містить зашифровані дані ідентифікації, що містяться в пам'яті 220. Можливість даного другого варіанта здійснення обумовлена подібною базовою архітектурою активних міток RFID та SIM-картки. У цьому варіанті здійснення пропонується трохи потужніший контролер SIM-картки із зовнішньою антеною RFID. У цьому випадку немає необхідності у зв'язку між двома окремими картками або модулями. З Фіг.2 ясно, що антена 250 є зовнішньою для контролера 208 SIM/RFID, але інтегрованою для SIMкартки 200. На Фіг.3 представлена блок-схема системи, що реалізує поєднання RFID і послуг мобільного зв'язку, здійснюване відповідно до даного винаходу. 90268 8 У мобільному терміналі 300, такому як мобільний телефон 300, розташовується модуль ідентифікації абонента, описаний раніше. Поєднання служб, звичайно основаних на мітках RFID, з інфраструктурою GSM дозволяє реалізувати в мобільному терміналі 300 множину нових функцій. Принцип полягає в тому, що події, ініційовані RFID, приводять до виклику подій у мобільному телефоні та його службах, і навпаки. Реалізація технології RFID в SIM-картках, використовуваних у мобільних телефонах, дозволяє уникнути багатьох практичних проблем, властивих IrDA та Bluetooth, таких як спарювання та вирівнювання, і є швидким, простим та безпечним способом бездротової взаємодії з іншими системами. На Фіг.4 наведена блок-схема, що ілюструє спосіб відповідно до винаходу. Спосіб є процесом на основі інфраструктури з відкритим ключем (Public Key Infrastructure, PKI), що виконується модулем ідентифікації абонента, тобто, пристроєм обробки в такому модулі ідентифікації абонента, відповідно до винаходу. Мета способу полягає в забезпеченні безпечної передачі даних між модулем ідентифікації абонента та зовнішнім опитувальним пристроєм, таким як зчитувач RFID (пристрій зв'язку/запиту RFID) системи безпеки на дверях. Відповідно до даного способу, для забезпечення безпечного зв'язку між зовнішнім пристроєм зв'язку та приймачем-передавачем RFID, вбудованим в SIM-картку, використовується закритий ключ, що зберігається на SIM-картці. Це означає, що приймачем-передавачем RFID і, отже, SIMкарткою з функціями RFID, може використовуватися вся інфраструктура РКІ, підтримувана SIMкарткою за умовчанням, що забезпечує підвищену безпеку зв'язку між міткою RFID та зчитувачем. В результаті того, що приймач-передавач RFID ідентифікує себе для зовнішнього зчитувача, цей зчитувач одержує достатню кількість інформації для пошуку відкритого ключа, що відповідає даному мобільному телефону з метою встановлення сеансу зв'язку з міткою RFID і, можливо, обміну спільним ключем для шифрування подальшої взаємодії між міткою RFID та зчитувачем, і виконує ці операції. Модуль ідентифікації абонента або SIM-картка оперативно розміщається в мобільному терміналі, такому як мобільний телефон GSM. SIM-картка включає, відповідно до детального опису одного з варіантів здійснення, описаних вище з посиланнями на Фіг.1 або Фіг.2, пристрій обробки, пристрій пам'яті, що містить закритий ключ, пристрій введення/виведення та приймач-передавач з можливістю запиту. Процес за способом починається із кроку 400 ініціювання. Спосіб далі включає наступні кроки, краще, виконувані в зазначеному порядку. На кроці 410 виконується опитування компонента RFID в SIM-картці зовнішнім опитувальним пристроєм. Після цього опитування, в результаті його проведення, SIM-картка передає дані ідентифікації. 9 Потім на кроці 420 від зовнішнього пристрою зв'язку надходить зашифроване повідомлення. Шифрування повідомлення виконується за допомогою відкритого ключа, зв'язаного з даними ідентифікації, переданими на попередньому кроці 410. Відкритий ключ надається зовнішнім опитувальним пристроєм, краще, шляхом попереднього пошуку в базі даних, для перевірки відповідності даних ідентифікації відповідному відкритому ключу. Потім на кроці 430 виконується дешифрування зашифрованого повідомлення за допомогою закритого ключа. Потім на кроці 440 дешифроване повідомлення використовується як спільний ключ. На кроці 450 цей спільний ключ використовується для шифрування подальшої передачі даних між модулем ідентифікації абонента та зовнішнім опитувальним пристроєм. Зокрема, шифрування здійснюється з використанням алгоритму з визначеним симетричним ключем, таким як 3DES, підтримуваного SIMкарткою та зчитувачем. На Фіг.5 наведена блок-схема фізичного розміщення модуля ідентифікації абонента відповідно до винаходу. На Фіг.5 показана типова схема варіанта здійснення "гібридної карти" 200 модуля ідентифікації абонента відповідно до винаходу, як описано вище з посиланням на Фіг.2. Фахівцю в даній області техніки буде ясно, що подібна схема також може використовуватися для варіанта здійснення "подвійної карти" 100, описаної вище з посиланням на Фіг.1. Фізичні розміри та контакти SIM-картки 200, краще, проектуються відповідно до стандартів GSM 11.11 та ISO 7816, тому далі в даному описі вони не описуються. Антена 250 виготовляється у вигляді петлі провідника, що проходить по краю плати 200, краще, з декількома витками. Число витків, краще, дорівнює 3, як показано на Фіг.5. Антена 250 з'єднана з аналоговим модулем 252 зовнішнього інтерфейсу (не показаний на Фіг.2), який описаний нижче з посиланням на Фіг.6. Аналоговий модуль 252 зовнішнього інтерфейсу також зв'язаний з інтегрованим процесором 208 SIMкартки. На Фіг.6 наведена блок-схема, що ілюструє принципи типового первинного аналогового модуля 252, до якого підключається антена та контролер SIM/RFID. Первинний аналоговий модуль 252 включає транзистор МОП (NMOS), з'єднаний паралельно із входом антени ANT1, ANT2. Інший транзистор МОП (PMOS) увімкнений між джерелом напруги VCC та входом джерела напруги компаратора СОМР. Затвор транзистора NMOS і затвор транзистора PMOS з'єднані з виводом сигналу керування MOD. Під час одержання даних від антени транзистори МОП перебувають у вимкненому стані, для чого встановлюється низький рівень сигналу керування МОР. Далі сигнал, прийнятий антеною, проходить демодуляцію діодом D і конденсатором С і подається на компаратор СОМР, в результаті чого сигнал підвищується до отриманого сигналу DATA з відповідним рівнем. 90268 10 Еталонний рівень компаратора REF вибирається відповідно до необхідності. Приклади використання У наступних прикладах ілюструються оптимальні області застосування даного винаходу. Керування доступом SIM-картка за винаходом може використовуватися як розпізнавальний маркер для системи керування доступом. Аналогічно, мобільний термінал, у якому встановлена SIM-картка відповідно до винаходу, також може використовуватися як розпізнавальний маркер для системи керування доступом. У такому зразковому сценарії використання мобільний телефон, обладнаний SIM-карткою з функціями RFID відповідно до винаходу, визначається зчитувачем RFID на дверях, обладнаних системою керування доступом. Число, отримане зчитувачем RFID на дверях, розпізнається в системі керування доступом як правильне; це означає, що мобільний телефон зареєстрований у системі керування доступом. Після цього система керування доступом посилає на телефон виклик по мережі GSM. Користувачеві пропонується ввести PIN-код; якщо PIN-код є вірним, то через RFID надсилається відповідний сигнал і двері відчиняються. У цьому випадку користувач аутентифікується поєднанням одного наявного у нього об'єкта (мобільного телефону з міткою RFID) з іншим наявним у нього об'єктом (PIN-код). Мобільна торгівля SIM-картка відповідно до винаходу може використовуватися як розпізнавальний маркер для системи мобільної торгівлі, такої як Telenor MobilHandel. Аналогічно, мобільний термінал, в якому встановлена SIM-картка відповідно до винаходу, також може використовуватися як розпізнавальний маркер для такої системи мобільної торгівлі. У такому зразковому сценарії використання власник мобільного телефону, обладнаного SIMкарткою з функціями RFID відповідно до винаходу, підходить до каси в торгівельній установі. Після того, як власник вибере товар, який він бажає придбати, виконується машинне зчитування мітки RFID у мобільному телефоні, в результаті чого машина одержує інформацію про те, до якого телефонного номера належить ця мітка; після цього по мережі GSM за допомогою служби мобільної торгівлі на мобільний телефон посилається запит про покупку. Користувач підтверджує транзакцію шляхом набору свого PIN-коду, який потім відсилається службі мобільної торгівлі і, відповідно, на касу, де видаються товари. В обох описаних випадках номер мітки RFID безпосередньо зв'язаний з номером мобільного телефону в центральній базі даних. Тому щоразу при виявленні мітки можливе використання більшості служб, надаваних мобільним телефоном. SIM-картка відповідно до винаходу або мобільний термінал, який включає SIM-картку відповідно до винаходу, може використовуватися як розпізнавальний маркер і в інших цілях. Сценарій з електронними ключами 11 У сценарії з електронними ключами виконується посилка електронного ключа мобільному телефонучерез SMS. Двері знаходяться під контролем системи керування доступом, у якій сконфігуровано розпізнавання SIM-картки з функціями RFID у мобільному телефоні відповідно до винаходу. У системі керування доступом також сконфігуровано розпізнавання електронного ключа при наявності мобільного телефону. Якщо до дверей підійшов користувач, що тримає мобільний телефон, у якому є обидва значення (ключ і число RFID), двері автоматично відчиняються. Безпека та таємність У випадку викрадення мобільного телефону можна на відстані деактивувати SIM-картку з функціями RFID і запобігти її можливому шахрайському використанню. SIM-картку з функціями RFID можна також деактивувати через мобільний телефон для виключення її виявлення в тих випадках, коли це небажано. Застосування для бізнесу Винахід представляє рішення проблеми для будь-якого бізнесу, у якому потрібно впровадити технологію RFID, таким чином, що не виникає не 90268 12 обхідності роздавати RFID-картки користувачам, тому що практично кожний з них, що має мобільний телефон, вже буде мати таку картку. Перевага для користувачів полягає в тому, що для аутентифікації в різних службах їм буде потрібно мати із собою тільки свої мобільні телефони. Як і для більшості служб, надаваних на основі мобільних телефонів, одна із найбільших перешкод до впровадження рішення полягає в тому, що проникнення на ринок повинне бути досить великим для створення привабливої альтернативи вже існуючому бізнесу. Це означає, що необхідно забезпечити функціонування рішення належним чином у всіх мобільних телефонах, що є непростою задачею. Користувачам також доводиться оновлювати свої SIM-картки, що приводить до додаткових витрат для операторів мобільного зв'язку. Винахід ілюструється у вищенаведеному детальному описі на прикладах. Фахівцю в даній області техніки буде зрозуміло, що в межах винаходу можливі численні зміни та альтернативи детальному варіанту здійснення, які відповідають пунктам прикладеної формули винаходу. 13 90268 14 15 Комп’ютерна верстка А. Рябко 90268 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
