Кабель силовий

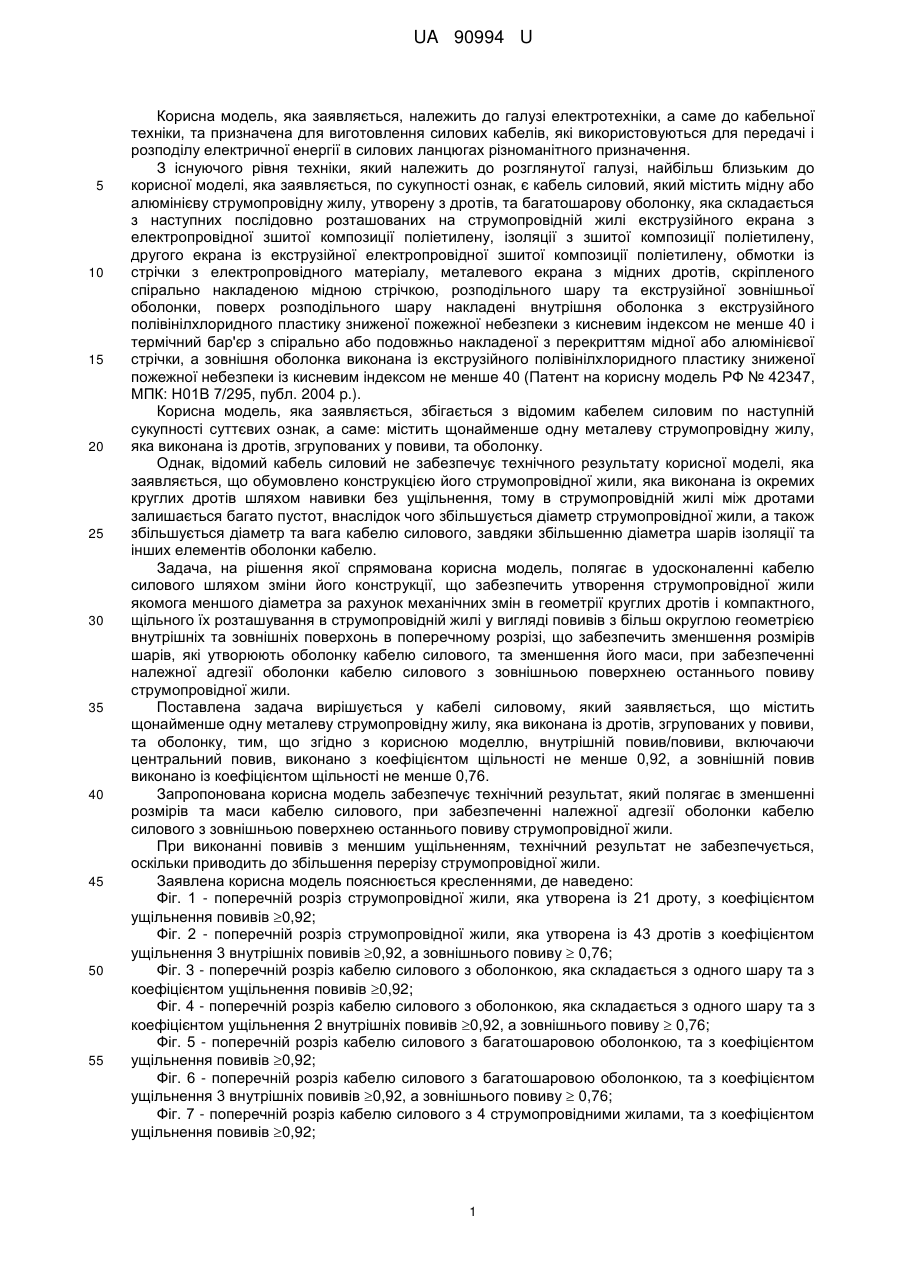

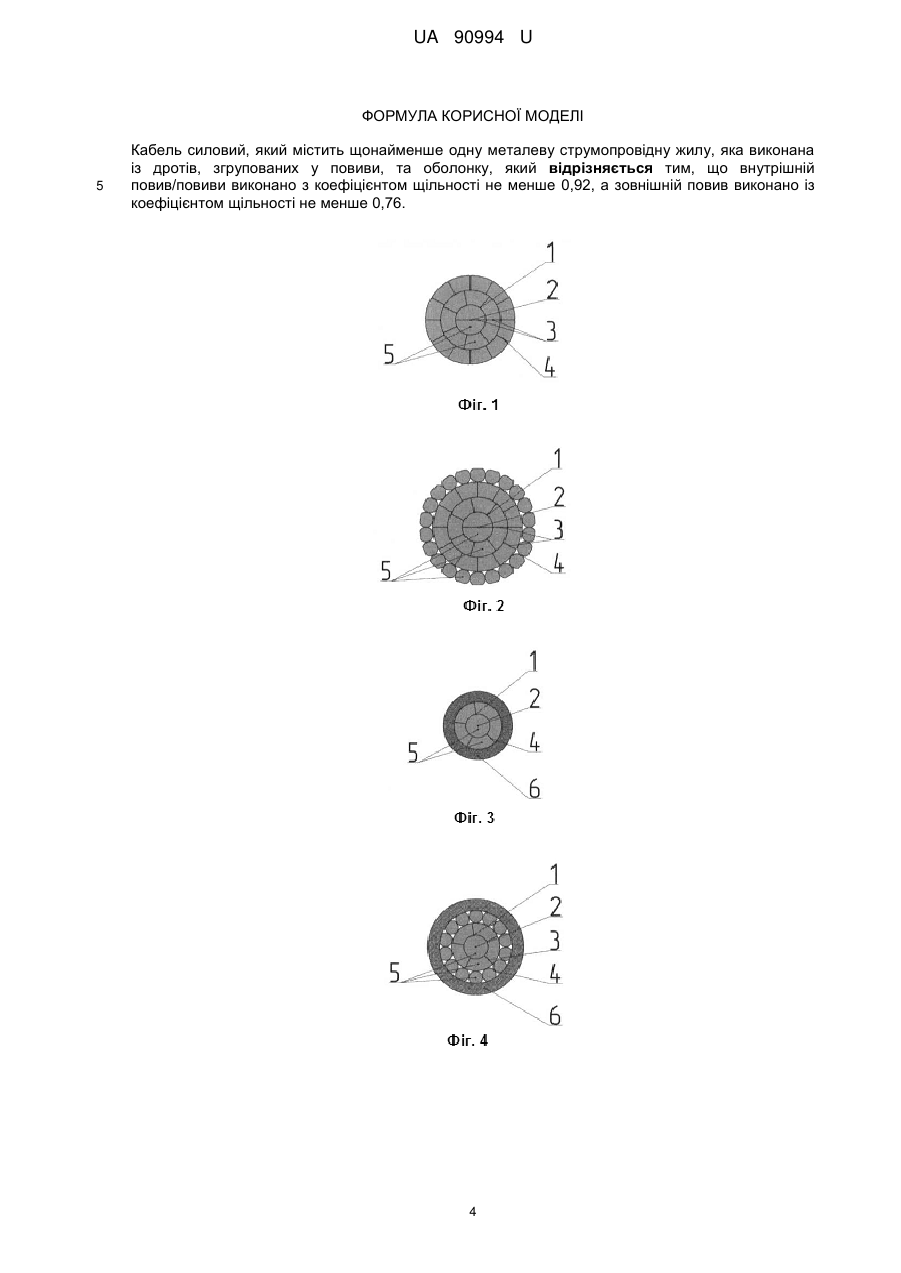

Реферат: Кабель силовий містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку. Внутрішній повив/повиви виконано з коефіцієнтом щільності не менше 0,92, а зовнішній повив виконано із коефіцієнтом щільності не менше 0,76. UA 90994 U (12) UA 90994 U UA 90994 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до галузі електротехніки, а саме до кабельної техніки, та призначена для виготовлення силових кабелів, які використовуються для передачі і розподілу електричної енергії в силових ланцюгах різноманітного призначення. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є кабель силовий, який містить мідну або алюмінієву струмопровідну жилу, утворену з дротів, та багатошарову оболонку, яка складається з наступних послідовно розташованих на струмопровідній жилі екструзійного екрана з електропровідної зшитої композиції поліетилену, ізоляції з зшитої композиції поліетилену, другого екрана із екструзійної електропровідної зшитої композиції поліетилену, обмотки із стрічки з електропровідного матеріалу, металевого екрана з мідних дротів, скріпленого спірально накладеною мідною стрічкою, розподільного шару та екструзійної зовнішньої оболонки, поверх розподільного шару накладені внутрішня оболонка з екструзійного полівінілхлоридного пластику зниженої пожежної небезпеки з кисневим індексом не менше 40 і термічний бар'єр з спірально або подовжньо накладеної з перекриттям мідної або алюмінієвої стрічки, а зовнішня оболонка виконана із екструзійного полівінілхлоридного пластику зниженої пожежної небезпеки із кисневим індексом не менше 40 (Патент на корисну модель РФ № 42347, МПК: Н01В 7/295, публ. 2004 p.). Корисна модель, яка заявляється, збігається з відомим кабелем силовим по наступній сукупності суттєвих ознак, а саме: містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку. Однак, відомий кабель силовий не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено конструкцією його струмопровідної жили, яка виконана із окремих круглих дротів шляхом навивки без ущільнення, тому в струмопровідній жилі між дротами залишається багато пустот, внаслідок чого збільшується діаметр струмопровідної жили, а також збільшується діаметр та вага кабелю силового, завдяки збільшенню діаметра шарів ізоляції та інших елементів оболонки кабелю. Задача, на рішення якої спрямована корисна модель, полягає в удосконаленні кабелю силового шляхом зміни його конструкції, що забезпечить утворення струмопровідної жили якомога меншого діаметра за рахунок механічних змін в геометрії круглих дротів і компактного, щільного їх розташування в струмопровідній жилі у вигляді повивів з більш округлою геометрією внутрішніх та зовнішніх поверхонь в поперечному розрізі, що забезпечить зменшення розмірів шарів, які утворюють оболонку кабелю силового, та зменшення його маси, при забезпеченні належної адгезії оболонки кабелю силового з зовнішньою поверхнею останнього повиву струмопровідної жили. Поставлена задача вирішується у кабелі силовому, який заявляється, що містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, тим, що згідно з корисною моделлю, внутрішній повив/повиви, включаючи центральний повив, виконано з коефіцієнтом щільності не менше 0,92, а зовнішній повив виконано із коефіцієнтом щільності не менше 0,76. Запропонована корисна модель забезпечує технічний результат, який полягає в зменшенні розмірів та маси кабелю силового, при забезпеченні належної адгезії оболонки кабелю силового з зовнішньою поверхнею останнього повиву струмопровідної жили. При виконанні повивів з меншим ущільненням, технічний результат не забезпечується, оскільки приводить до збільшення перерізу струмопровідної жили. Заявлена корисна модель пояснюється кресленнями, де наведено: Фіг. 1 - поперечній розріз струмопровідної жили, яка утворена із 21 дроту, з коефіцієнтом ущільнення повивів 0,92; Фіг. 2 - поперечній розріз струмопровідної жили, яка утворена із 43 дротів з коефіцієнтом ущільнення 3 внутрішніх повивів 0,92, а зовнішнього повиву  0,76; Фіг. 3 - поперечній розріз кабелю силового з оболонкою, яка складається з одного шару та з коефіцієнтом ущільнення повивів 0,92; Фіг. 4 - поперечній розріз кабелю силового з оболонкою, яка складається з одного шару та з коефіцієнтом ущільнення 2 внутрішніх повивів 0,92, а зовнішнього повиву  0,76; Фіг. 5 - поперечній розріз кабелю силового з багатошаровою оболонкою, та з коефіцієнтом ущільнення повивів 0,92; Фіг. 6 - поперечній розріз кабелю силового з багатошаровою оболонкою, та з коефіцієнтом ущільнення 3 внутрішніх повивів 0,92, а зовнішнього повиву  0,76; Фіг. 7 - поперечній розріз кабелю силового з 4 струмопровідними жилами, та з коефіцієнтом ущільнення повивів 0,92; 1 UA 90994 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 8 - поперечній розріз кабелю силового з 5 струмопровідними жилами, та з коефіцієнтом ущільнення повивів 0,92. Кабель силовий, який заявляється складається щонайменше з однієї струмопровідної жили 1, яка утворена із дротів 5, виготовлених із металу, який звичайно використовується для зазначених цілей (мідь, алюміній або сплави на їх основі), які згруповані у повиви, та утворюють внутрішній повив/повиви 3, в тому числі внутрішній центральний повив 2, який/які охоплені зовнішнім повивом 4, та зовні покрита оболонкою 6, яка може бути виконана із одного шару або бути багатошаровою. В останньому випадку, багатошарова оболонка має структуру, яка залежно від призначення кабелю силового може містити наступні шари: електропровідний екран з зшиваної композиції поліетилену; ізоляцію із зшитого поліетилену; електропровідну стрічку; екран з мідних дротів, скріплених мідною стрічкою; водоблокуючу стрічку; ізоляцію з композиції поліетилену; ізоляцію з полівінілхлоридного пластикату; броню зі сталевої стрічки або дроту та інші. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів і скрутки їх в повиви (центральний повив 2, за необхідності наступні внутрішні повиви 3 та зовнішній провив 4), після скрутки струмопровідна жила піддається простому обтисненню або обтисненню з механічним формуванням геометрії поверхні зовнішнього повиву. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають оболонкою 6 на екструзійній лінії, причому оболонка може містити один шар або декілька шарів, залежно від призначення силового кабелю. Приклад 1 Кабель силовий (фіг. 3) складається із одної струмопровідної жили 1, яка утворена з центрального повиву 2 (з одного дроту) та зовнішнього повиву 4 (з п'яти дротів), що складаються з дротів 5, які виготовлені із металу, який звичайно використовується для зазначених цілей (мідь, алюміній або сплави на їх основі), та з оболонки 6, яка утворена з одного шару ізоляції із зшитого поліетилену. Коефіцієнт ущільнення повивів 0,92. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів (одного круглого та п'яти у вигляді вигнутої трапеції) і скрутки їх в повиви (центральний повив 2 та зовнішній повив 4), після скрутки струмопровідна жила піддається простому обтисненню. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають оболонкою 6 на екструзійній лінії, причому оболонка утворена з одного шару ізоляції із зшитого поліетилену. Такий кабель силовий призначений для магістральних повітряних ліній електропередачі. Приклад 2 Кабель силовий (фіг. 4) складається із одної струмопровідної жили 1, яка утворена з центрального повиву 2 (з одного дроту), одного наступного внутрішнього повиву 3 (з п'яти дротів) та зовнішнього повиву 4 (з чотирнадцяти дротів), що складаються з дротів 5, та з оболонки 6, яка утворена з одного шару ізоляції із зшитого поліетилену. Коефіцієнт ущільнення внутрішніх повивів (в тому числі центрального повиву) 0,92, а зовнішнього повиву 0,76. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів (одного круглого, п'яти у вигляді вигнутої трапеції та чотирнадцяти округлих дротів) і скрутки їх в повиви (центральний повив 2, один наступний внутрішній повив 3 та зовнішній повив 4), після скрутки струмопровідна жила піддається обтисненню з механічним формуванням більш щільної геометрії зовнішньої поверхні додаткового повиву. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають оболонкою 6 на екструзійній лінії, причому оболонка утворена з одного шару ізоляції із зшитого поліетилену. Такий кабель силовий призначений для магістральних повітряних ліній електропередачі. Приклад 3 Кабель силовий (фіг. 5) складається із одної струмопровідної жили 1, яка утворена з центрального повиву 2, одного наступного внутрішнього повиву 3 і зовнішнього повиву 4, що складаються з дротів 5, що виготовлені із металу, який звичайно використовується для зазначених цілей (мідь, алюміній або сплави на їх основі), та з багатошарової оболонки 6, яка містить наступні шари: електропровідний екран 7 з зшиваної композиції поліетилену; ізоляцію із зшитого поліетилену 8; електропровідний екран 7 з зшиваної композиції поліетилену; електропровідну стрічку 9; екран з мідних дротів 10, скріплених мідною стрічкою; водоблокуючу стрічку 11; ізоляцію з композиції поліетилену 12. 2 UA 90994 U 5 10 15 20 25 30 35 40 45 50 55 Коефіцієнт ущільнення повивів 0,92. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили І із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів і скрутки їх в повиви, після скрутки струмопровідна жила піддається простому обтисненню. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають прошарками оболонки 6 на відповідних елементах обладнання екструзійній лінії. Такий кабель силовий призначений для передачі і розподілу електричної енергії в стаціонарних установках. Або для прокладки в землі (траншеях) з високою корозійною активністю ґрунту і підвищеною вологістю. Приклад 4 Кабель силовий (фіг. 6) складається із одної струмопровідної жили 1, яка утворена з центрального повиву 2, двох наступних внутрішних повивів 3 та зовнішнього повиву 4, що складаються з дротів 5, що виготовлені із металу, який звичайно використовується для зазначених цілей, та з багатошарової оболонки 6, яка містить наступні шари: електропровідний екран 7 з зшиваної композиції поліетилену; ізоляцію із зшитого поліетилену 8; електропровідний екран 7 з зшиваної композиції поліетилену; електропровідну стрічку 9; екран з мідних дротів 10, скріплених мідною стрічкою; водоблокуючу стрічку 11; ізоляцію з композиції поліетилену 12. Коефіцієнт ущільнення перших трьох повивів 0,92, а зовнішнього повиву 0,76. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів і скрутки їх в повиви, після скрутки струмопровідна жила піддається обтисненню з механічним формуванням більш щільної геометрії зовнішньої поверхні додаткового повиву. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають прошарками оболонки 6 на відповідних елементах обладнання екструзійної лінії. Такий кабель силовий призначений для передачі і розподілу електричної енергії в стаціонарних установках. Або для прокладки в землі (траншеях) з високою корозійною активністю ґрунту і підвищеною вологістю. Приклад 5 Кабель силовий (фіг. 7) складається із чотирьох струмопровідних жил 1, кожна з яких утворена з центрального повиву 2, двох наступних внутрішніх повивів 3 та зовнішнього повиву 4, що складаються з дротів 5, що виготовлені із металу, який звичайно використовується для зазначених цілей (мідь, алюміній або сплави на їх основі), та з оболонки 6, яка утворена з одного шару ізоляції із зшитого поліетилену, нанесеного на кожну жилу. Коефіцієнт ущільнення повивів 0,92. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів і скрутки їх в повиви, після скрутки струмопровідна жила піддається простому обтисненню. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають оболонкою 6 на екструзійній лінії, причому оболонка утворена з одного шару ізоляції із зшитого поліетилену. Чотири струмопровідні жили, покриті оболонкою, скручуються на крутильному обладнанні. Такий кабель силовий призначений для відгалужень від магістральних повітряних ліній електропередачі і для прокладки по стінах будівель та інженерних споруд. Пример 6 Кабель силовий (фіг. 8) складається із п'яти струмопровідних жил 1, кожна з яких утворена з центрального повиву 2 та зовнішнього повиву 4, що складаються з дротів 5, що виготовлені із металу, який звичайно використовується для зазначених цілей, та з багатошарової оболонки, яка утворена з шару ізоляції 6 із полівінілхлоридного пластикату, нанесеного на кожну жилу та з зовнішнього шару ізоляції 13 із полівінілхлоридного пластикату, нанесеного на групу із п'яти струмопровідних жил. Коефіцієнт ущільнення повивів 0,92. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 5, шляхом механічного формування необхідної геометрії дротів і скрутки їх в повиви, після скрутки струмопровідна жила піддається простому обтисненню. Струмопровідну жилу І, сформовану на машині подвійної скрутки, покривають оболонкою 6 на екструзійній лінії, причому оболонка утворена з одного шару ізоляції із полівінілхлоридного пластикату. На п'ять струмопровідних жил, кожна з яких покрита шаром ізоляції із полівінілхлоридного пластикату, накладається зовнішній шар ізоляції 13 із полівінілхлоридного пластикату. Такий кабель силовий призначений для передачі і розподілу електричної енергії в стаціонарних установках. 60 3 UA 90994 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Кабель силовий, який містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, який відрізняється тим, що внутрішній повив/повиви виконано з коефіцієнтом щільності не менше 0,92, а зовнішній повив виконано із коефіцієнтом щільності не менше 0,76. 4 UA 90994 U 5 UA 90994 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
