Кришка для банки

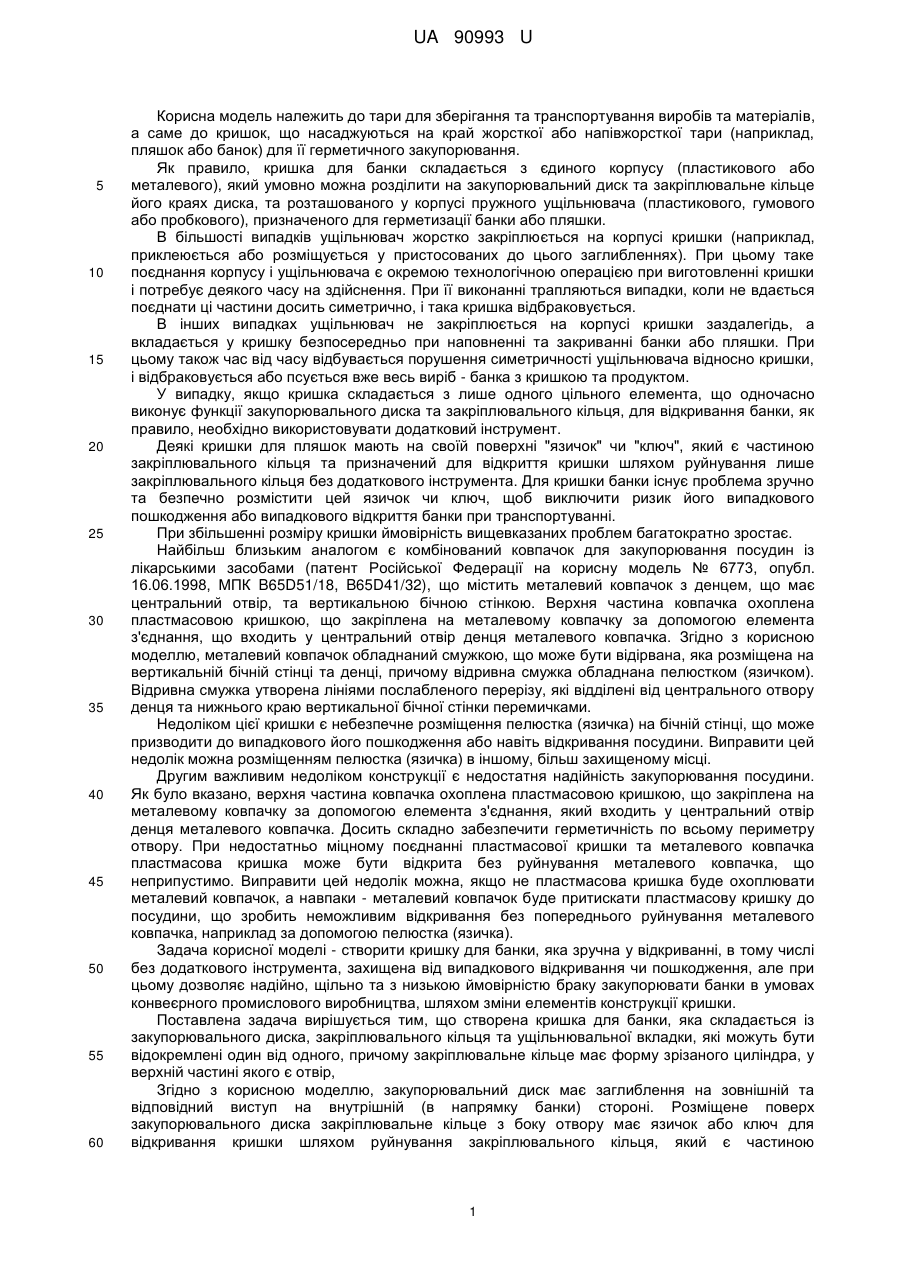

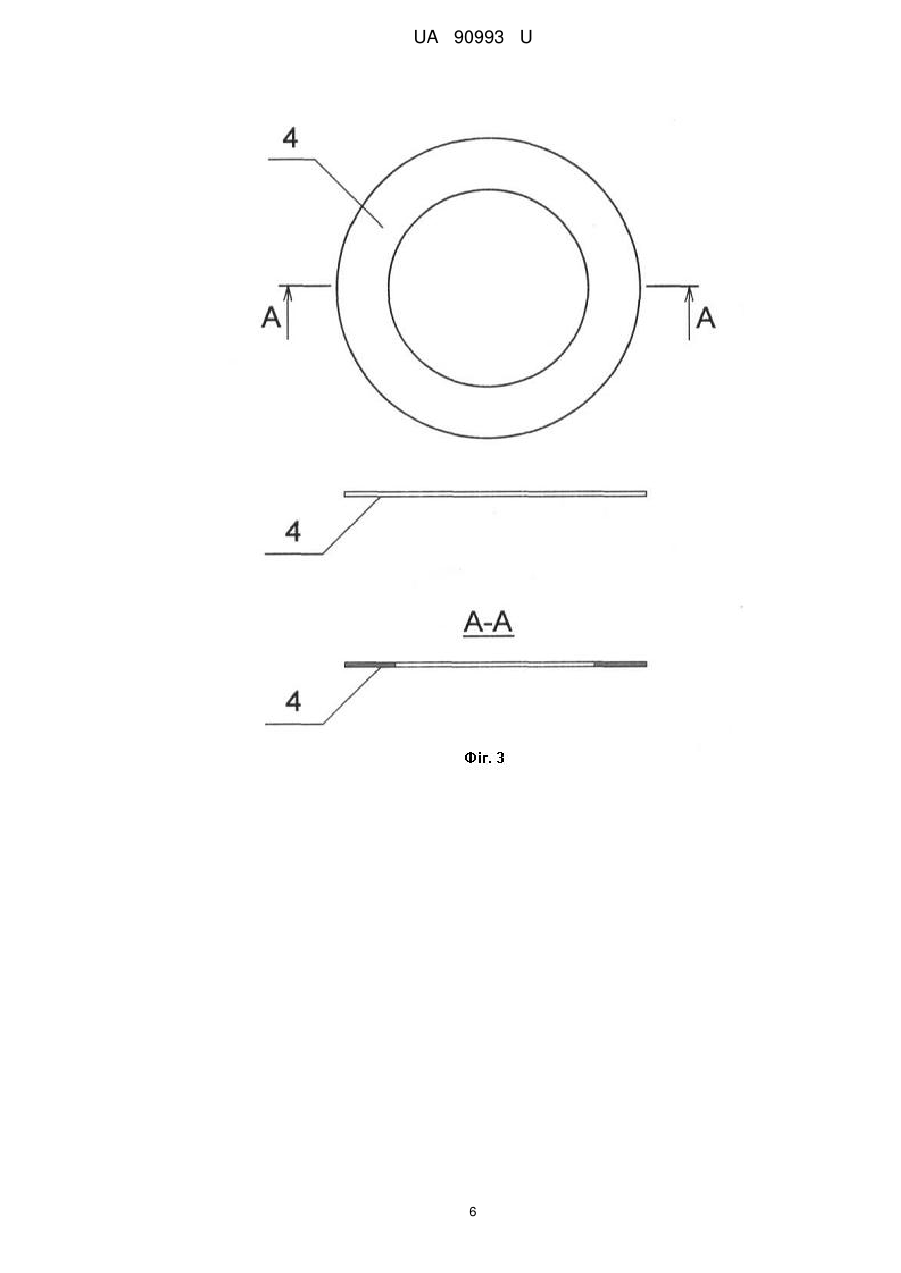

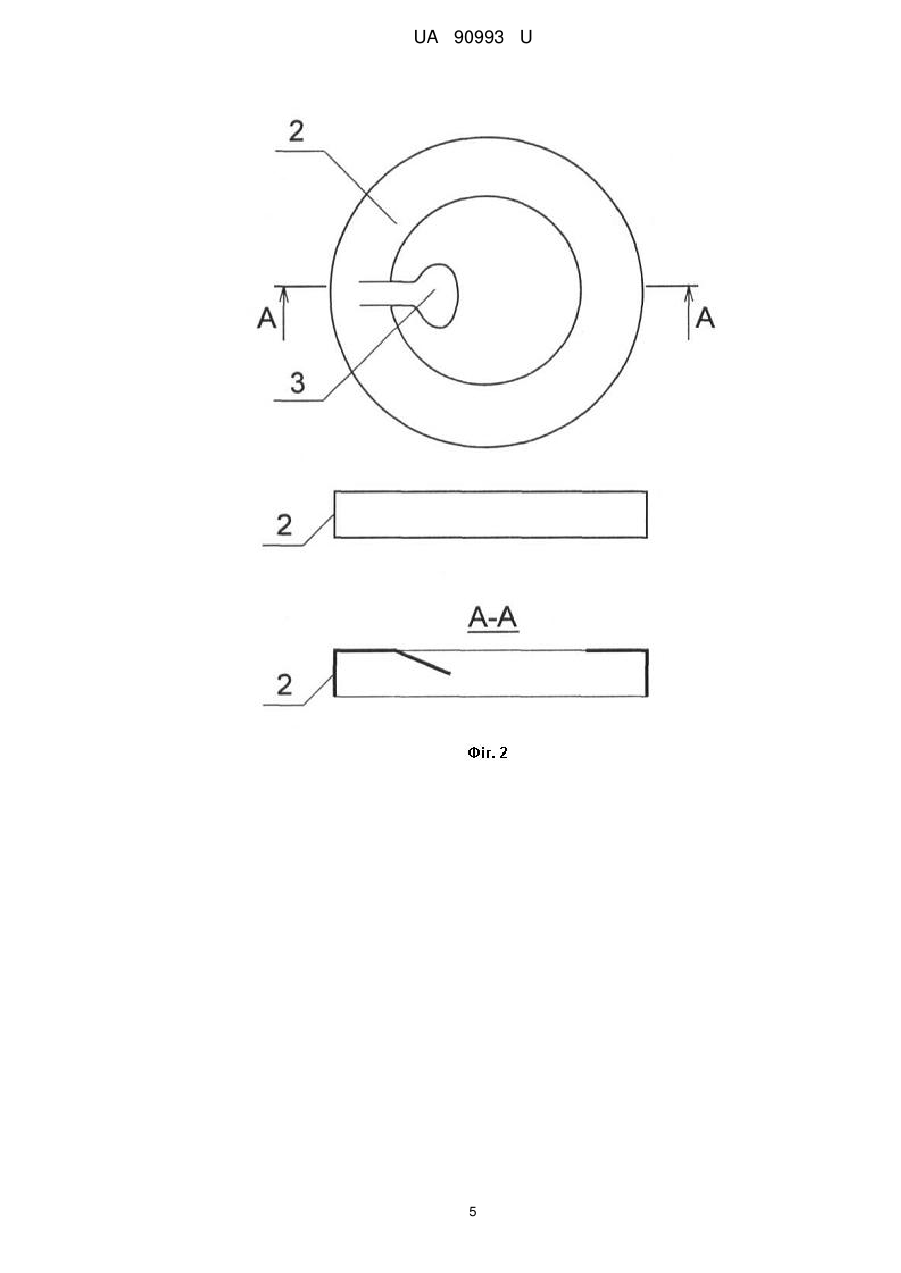

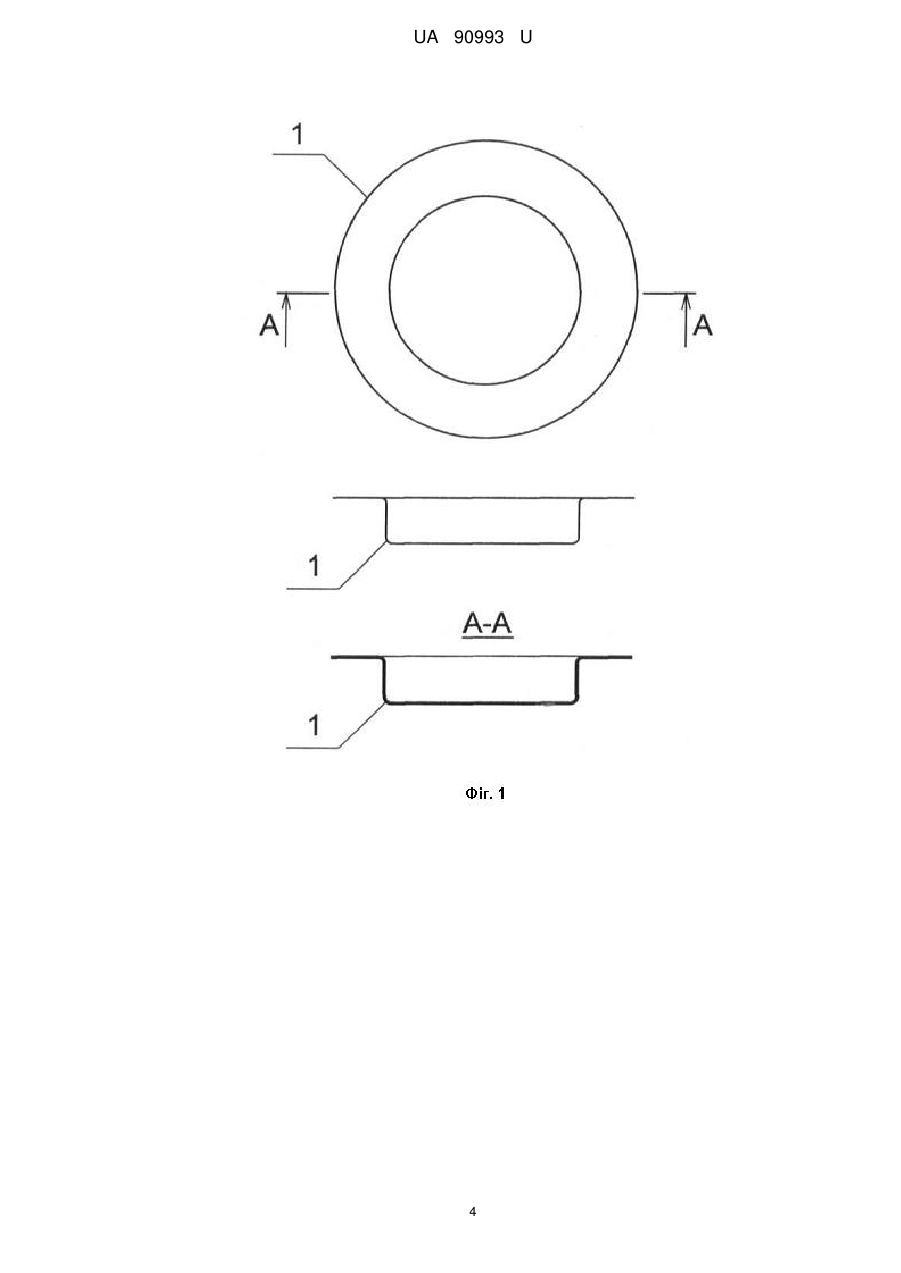

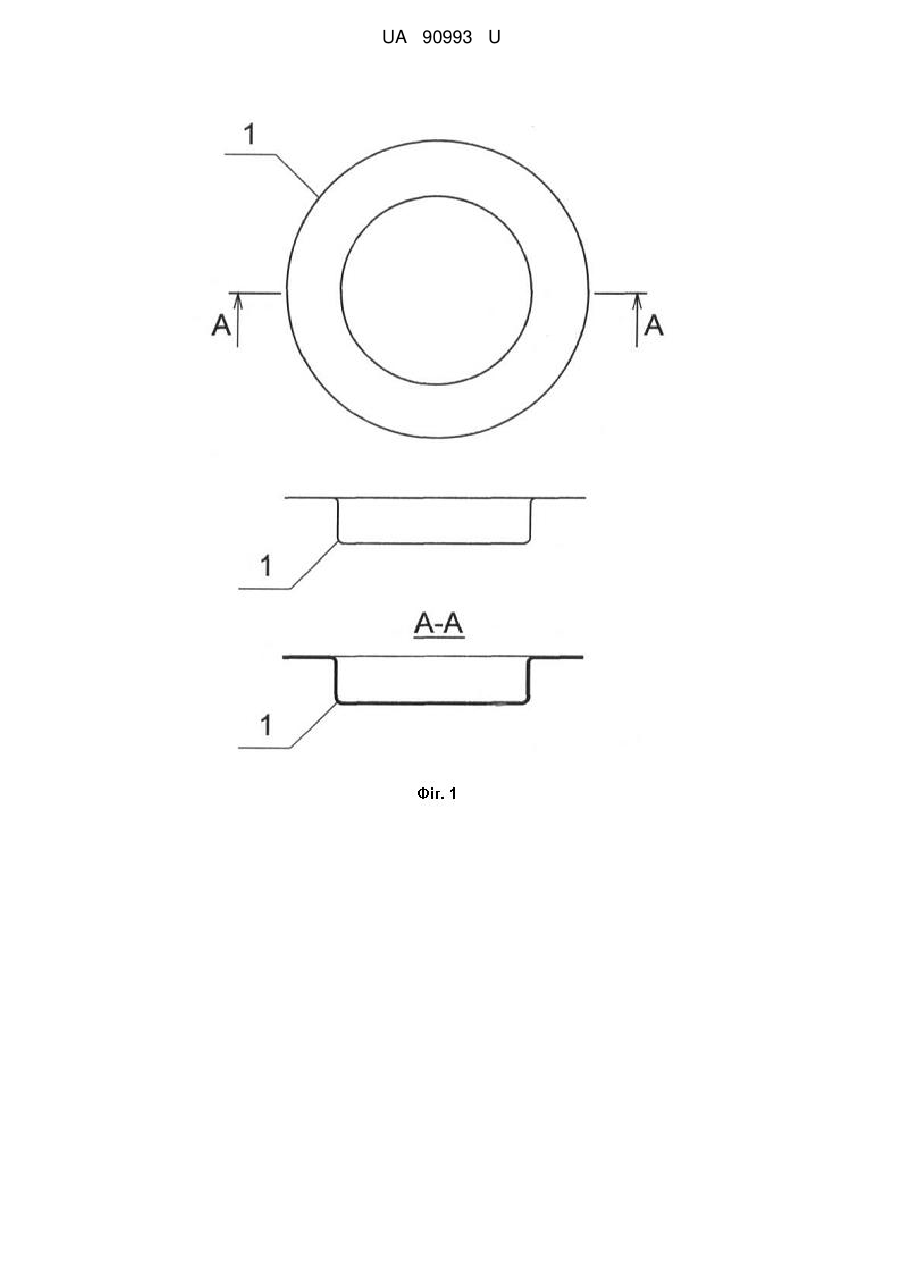

Реферат: Кришка для банки складається із закупорювального диска, закріплювального кільця та ущільнювальної вкладки, які можуть бути відокремлені один від одного, причому закріплювальне кільце має форму зрізаного циліндра, у верхній частині якого є отвір. Закупорювальний диск має заглиблення на зовнішній та відповідний виступ на внутрішній стороні, розміщене поверх нього закріплювальне кільце з боку отвору має язичок або ключ для відкривання кришки шляхом руйнування закріплювального кільця, який є частиною закріплювального кільця. Розміщена між закупорювальним диском та банкою ущільнювальна вкладка розташована паралельно поверхні закупорювального диска у просторі між закріплювальним кільцем та виступом на внутрішній стороні закупорювального диска і має отвір, що відповідає формі виступу на внутрішній стороні закупорювального диска. UA 90993 U (12) UA 90993 U UA 90993 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари для зберігання та транспортування виробів та матеріалів, а саме до кришок, що насаджуються на край жорсткої або напівжорсткої тари (наприклад, пляшок або банок) для її герметичного закупорювання. Як правило, кришка для банки складається з єдиного корпусу (пластикового або металевого), який умовно можна розділити на закупорювальний диск та закріплювальне кільце його краях диска, та розташованого у корпусі пружного ущільнювача (пластикового, гумового або пробкового), призначеного для герметизації банки або пляшки. В більшості випадків ущільнювач жорстко закріплюється на корпусі кришки (наприклад, приклеюється або розміщується у пристосованих до цього заглибленнях). При цьому таке поєднання корпусу і ущільнювача є окремою технологічною операцією при виготовленні кришки і потребує деякого часу на здійснення. При її виконанні трапляються випадки, коли не вдається поєднати ці частини досить симетрично, і така кришка відбраковується. В інших випадках ущільнювач не закріплюється на корпусі кришки заздалегідь, а вкладається у кришку безпосередньо при наповненні та закриванні банки або пляшки. При цьому також час від часу відбувається порушення симетричності ущільнювача відносно кришки, і відбраковується або псується вже весь виріб - банка з кришкою та продуктом. У випадку, якщо кришка складається з лише одного цільного елемента, що одночасно виконує функції закупорювального диска та закріплювального кільця, для відкривання банки, як правило, необхідно використовувати додатковий інструмент. Деякі кришки для пляшок мають на своїй поверхні "язичок" чи "ключ", який є частиною закріплювального кільця та призначений для відкриття кришки шляхом руйнування лише закріплювального кільця без додаткового інструмента. Для кришки банки існує проблема зручно та безпечно розмістити цей язичок чи ключ, щоб виключити ризик його випадкового пошкодження або випадкового відкриття банки при транспортуванні. При збільшенні розміру кришки ймовірність вищевказаних проблем багатократно зростає. Найбільш близьким аналогом є комбінований ковпачок для закупорювання посудин із лікарськими засобами (патент Російської Федерації на корисну модель № 6773, опубл. 16.06.1998, МПК B65D51/18, B65D41/32), що містить металевий ковпачок з денцем, що має центральний отвір, та вертикальною бічною стінкою. Верхня частина ковпачка охоплена пластмасовою кришкою, що закріплена на металевому ковпачку за допомогою елемента з'єднання, що входить у центральний отвір денця металевого ковпачка. Згідно з корисною моделлю, металевий ковпачок обладнаний смужкою, що може бути відірвана, яка розміщена на вертикальній бічній стінці та денці, причому відривна смужка обладнана пелюстком (язичком). Відривна смужка утворена лініями послабленого перерізу, які відділені від центрального отвору денця та нижнього краю вертикальної бічної стінки перемичками. Недоліком цієї кришки є небезпечне розміщення пелюстка (язичка) на бічній стінці, що може призводити до випадкового його пошкодження або навіть відкривання посудини. Виправити цей недолік можна розміщенням пелюстка (язичка) в іншому, більш захищеному місці. Другим важливим недоліком конструкції є недостатня надійність закупорювання посудини. Як було вказано, верхня частина ковпачка охоплена пластмасовою кришкою, що закріплена на металевому ковпачку за допомогою елемента з'єднання, який входить у центральний отвір денця металевого ковпачка. Досить складно забезпечити герметичність по всьому периметру отвору. При недостатньо міцному поєднанні пластмасової кришки та металевого ковпачка пластмасова кришка може бути відкрита без руйнування металевого ковпачка, що неприпустимо. Виправити цей недолік можна, якщо не пластмасова кришка буде охоплювати металевий ковпачок, а навпаки - металевий ковпачок буде притискати пластмасову кришку до посудини, що зробить неможливим відкривання без попереднього руйнування металевого ковпачка, наприклад за допомогою пелюстка (язичка). Задача корисної моделі - створити кришку для банки, яка зручна у відкриванні, в тому числі без додаткового інструмента, захищена від випадкового відкривання чи пошкодження, але при цьому дозволяє надійно, щільно та з низькою ймовірністю браку закупорювати банки в умовах конвеєрного промислового виробництва, шляхом зміни елементів конструкції кришки. Поставлена задача вирішується тим, що створена кришка для банки, яка складається із закупорювального диска, закріплювального кільця та ущільнювальної вкладки, які можуть бути відокремлені один від одного, причому закріплювальне кільце має форму зрізаного циліндра, у верхній частині якого є отвір, Згідно з корисною моделлю, закупорювальний диск має заглиблення на зовнішній та відповідний виступ на внутрішній (в напрямку банки) стороні. Розміщене поверх закупорювального диска закріплювальне кільце з боку отвору має язичок або ключ для відкривання кришки шляхом руйнування закріплювального кільця, який є частиною 1 UA 90993 U 5 10 15 20 25 30 35 40 45 50 55 60 закріплювального кільця. Розміщена між закупорювальним диском та банкою ущільнювальна вкладка розташована паралельно поверхні закупорювального диска у просторі між закріплювальним кільцем та виступом на внутрішній стороні закупорювального диска і має отвір, що відповідає формі виступу на внутрішній стороні закупорювального диска. Заглиблення може мати форму зрізаного циліндра. В точках поєднання язичка або ключа та закріплювального кільця можуть бути виконані надрізи для полегшення розривання закріплювального кільця. У заглибленні може бути розташований додатковий елемент, призначений для споживання продукту або інформування споживачів. У запропонованій кришці закупорювальний диск та закріплювальне кільце виконані як два різні елементи. Це дозволяє відкривати банку, руйнуючи лише менш міцне закріплювальне кільце, а не закупорювальний диск. Внаслідок наявності на закупорювальному диску заглиблення на зовнішній стороні та відповідного виступу на внутрішній стороні цим єдиним елементом одночасно вирішуються дві задачі: задача закріплення та центрування ущільнювального кільця зовнішньою стороною виступу, та задача зручного та безпечного розміщення язичка або ключа у внутрішній порожнині заглиблення. Ущільнювальна вкладка має отвір, що відповідає формі виступу на внутрішній стороні закупорювального диска, та торкається виступу своєю внутрішньою поверхнею (краєм отвору). Це дозволяє точно відцентрувати та достатньо міцно закріпити пружну вкладку без використання клею. Закупорювальний диск виступом одягається на банку, внаслідок чого додатково центрується щодо неї. Коли заглиблення має форму зрізаного циліндра (а відповідний отвір ущільнювального кільця - форму круга) - набагато простіше проводити збирання кришки та закупорювання, адже не потрібно правильно підбирати положення закупорювального диска та ущільнювальної вкладки відносно один одного. У верхній частині банки як правило є незаповнений продуктом об'єм. Як правило, цей об'єм заповнений повітрям, яке вступає в хімічну реакцію із продуктом, що призводить до часткового псування продукту і зменшує строк його зберігання. Щоб запобігти цьому, а також більш щільно герметизувати банку, в цьому об'ємі створюють розріджений тиск (наприклад, відкачуванням повітря або наповненням банки продуктом при підвищеній температурі). Наявність виступу на внутрішній поверхні закупорювального диска в напрямку порожнини банки дозволяє зменшити цей об'єм, а отже - і кількість повітря в ньому, і тим самим дещо зменшити псування продукту шляхом контакту з повітрям. Завдяки тому, що закріплювальне кільце має язичок або ключ з боку отвору, язичок або ключ може бути розташований у порожнині, що утворена заглибленням на закупорювальному диску. В разі, якщо цей елемент розмістити на зовнішній поверхні кришки не у заглибленні, - не виключене пошкодження цього елемента або навіть випадкове відкриття банки. Тому така конструкція кришки є більш безпечною. Коли у точках поєднання язичка або ключа та закріплювального кільця виконані надрізи відкривання кришки шляхом розривання закріплювального кільця стає набагато легшим та безпечнішим, адже лінії розриву проходять у заздалегідь передбаченому місці. У заглибленні на закупорювальному диску також може бути розташований елемент, призначений для споживання продукту або інформування споживачів. Таким елементом може бути етикетка, ложечка, трубочка, подарунок споживачеві, супутній товар, згорнута рекламна листівка або щось подібне. Кришка зображена на відповідних кресленнях: на Фіг. 1 зображений закупорювальний диск. на Фіг. 2 зображене закріплювальне кільце. на Фіг. 3 зображена ущільнювальна вкладка. на Фіг. 4 зображена кришка для банки у зібраному вигляді. Приклад конкретного виконання: Закупорювальний диск 1 зображений на Фіг. 1. В даному прикладі він являє собою круглу пластину, в центральній частині якої виконане заглиблення, стінки якого розташовані під прямим кутом до поверхні диска. Диск виконаний з тонкого пластичного металу, наприклад, з алюмінію. Закріплювальне кільце 2 зображене на Фіг. 2. В даному прикладі воно має форму зрізаного циліндра, у верхній частині якого створений отвір, що відповідає по формі заглибленню на закупорювальному диску. Закріплювальне кільце з боку отвору в ньому має язичок або ключ 3, який є частиною закріплювального кільця та призначений для відкриття кришки шляхом 2 UA 90993 U 5 10 15 20 25 руйнування закріплювального кільця. В точках поєднання язичка або ключа та закріплювального кільця виконані невеликі надрізи для полегшення розривання закріплювального кільця Ущільнювальна вкладка 4 зображена на Фіг. 3. В даному прикладі вона має зовнішній контур, що відповідає внутрішньому простору закріплювального кільця, та має отвір, що відповідає формі та розміру заглиблення на закупорювальному диску. Кришка в зборі зображена на Фіг. 4. Закупорюють банку кришкою таким чином (Фіг. 4): Ущільнювальну вкладку 4 наявним у ній отвором одягають на виступ внутрішної сторони закупорювального диска 1. При цьому завдяки відповідності цього отвору і виступу між собою за формою ущільнювальна вкладка 4 правильно центрується та фіксується на закупорювальному диску 1. Закупорювальним диском 1 з розташованою на ньому ущільнювальною вкладкою 4 накривають отвір банки 5. Далі поверх закупорювального диска одягають закріплювальне кільце 2 у формі зрізаного циліндра, та герметично закріплюють його на банці, завальцьовуючи (закатуючи) нижній край кільця, щоб він притиснувся до призначеного для цього виступу (буртику) на банці 5. При цьому закріплювальне кільце 2 притискає закупорювальний диск 1 до верхнього краю банки 5 через ущільнювальну вкладку 4, і банка надійно герметизується. Знімають кришку та відкривають банку 5 або за допомогою стороннього інструмента, руйнуючи нижній край закріплювального кільця 2, як це робиться для звичайних кришок, або за допомогою наявного на закріплювальному кільці язичка або ключа 3, руйнуючи (розриваючи) кільце з боку внутрішнього отвору. Наявні в точках поєднання язичка або ключа 3 та закріплювального кільця 2 надрізи значно полегшують розривання закріплювального кільця. Далі знімають закріплювальне кільце 2 та закупорювальний диск 1 разом із ущільнювальною вкладкою 4. Кришка призначена для одноразового використання. Кришка для банки може бути створена з пластикового або тонкого гнучкого металевого листа (переважно алюмінієвого) на базі відомого промислового обладнання і технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Кришка для банки, яка складається із закупорювального диска, закріплювального кільця та ущільнювальної вкладки, які можуть бути відокремлені один від одного, причому закріплювальне кільце має форму зрізаного циліндра, у верхній частині якого є отвір, яка відрізняється тим, що закупорювальний диск має заглиблення на зовнішній та відповідний виступ на внутрішній стороні, розміщене поверх нього закріплювальне кільце з боку отвору має язичок або ключ для відкривання кришки шляхом руйнування закріплювального кільця, який є частиною закріплювального кільця, а розміщена між закупорювальним диском та банкою ущільнювальна вкладка розташована паралельно поверхні закупорювального диска у просторі між закріплювальним кільцем та виступом на внутрішній стороні закупорювального диска і має отвір, що відповідає формі виступу на внутрішній стороні закупорювального диска. 2. Кришка за п. 1, яка відрізняється тим, що заглиблення має форму зрізаного циліндра. 3. Кришка за п. 1, яка відрізняється тим, що в точках поєднання язичка або ключа та закріплювального кільця виконані надрізи для полегшення розривання закріплювального кільця. 4. Кришка за п. 1, яка відрізняється тим, що у заглибленні розташований додатковий елемент, призначений для споживання продукту або інформування споживачів. 3 UA 90993 U 4 UA 90993 U 5 UA 90993 U 6 UA 90993 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
