Сигарета з фільтром

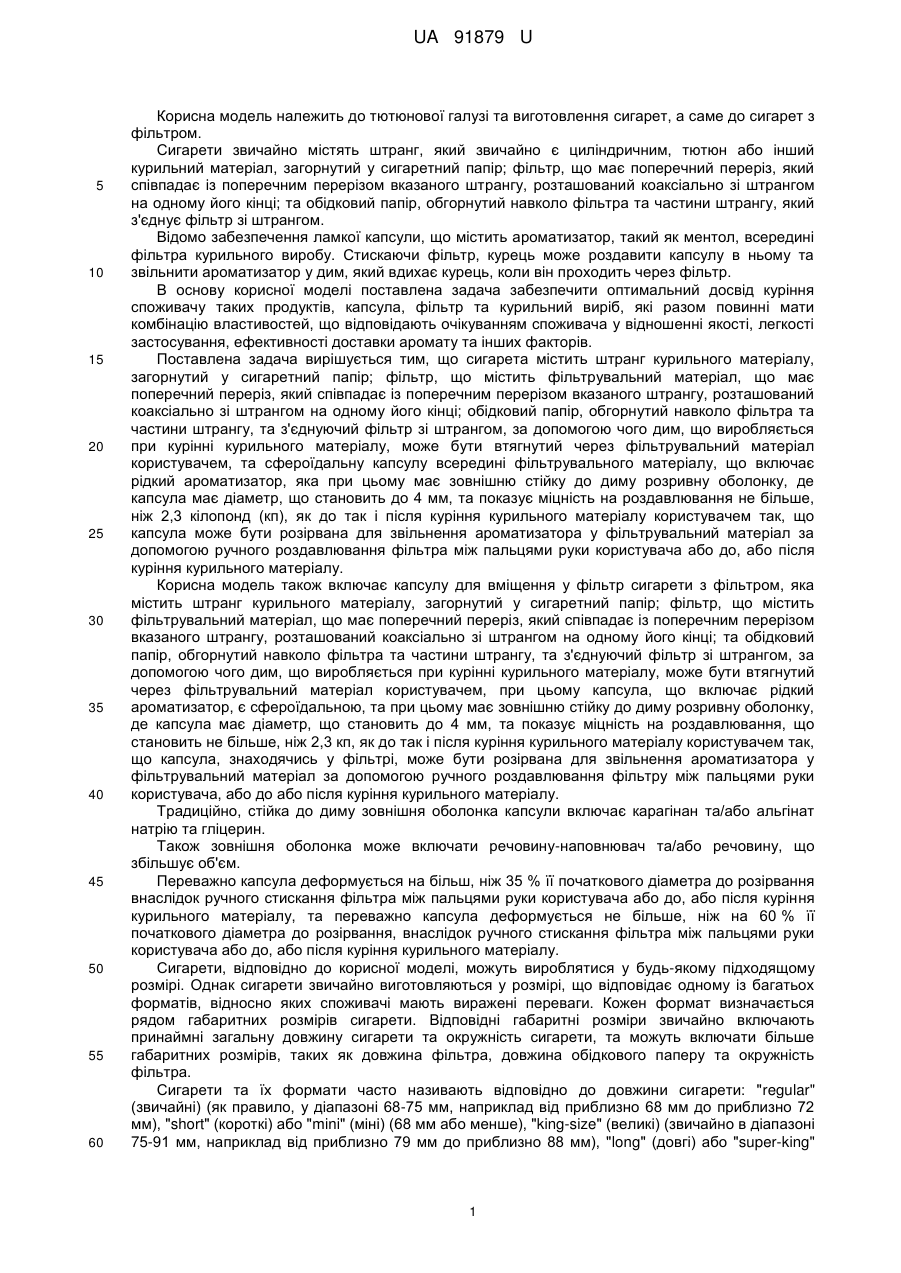

Реферат: Сигарета містить штранг курильного матеріалу, загорнутий у сигаретний папір; фільтр, який містить фільтрувальний матеріал, що має поперечний переріз, який співпадає із поперечним перерізом вказаного штрангу, розташований коаксіально зі штрангом на одному його кінці; обідковий папір, та сфероїдальну капсулу всередині фільтрувального матеріалу. Капсула включає рідкий ароматизатор. Капсула має діаметр до 4 мм, та показує міцність на роздавлювання не більше, ніж 2,3 кп. Капсулу розривають для звільнення ароматизатора у фільтрувальний матеріал за допомогою ручного роздавлювання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. UA 91879 U (54) СИГАРЕТА З ФІЛЬТРОМ UA 91879 U UA 91879 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тютюнової галузі та виготовлення сигарет, а саме до сигарет з фільтром. Сигарети звичайно містять штранг, який звичайно є циліндричним, тютюн або інший курильний матеріал, загорнутий у сигаретний папір; фільтр, що має поперечний переріз, який співпадає із поперечним перерізом вказаного штрангу, розташований коаксіально зі штрангом на одному його кінці; та обідковий папір, обгорнутий навколо фільтра та частини штрангу, який з'єднує фільтр зі штрангом. Відомо забезпечення ламкої капсули, що містить ароматизатор, такий як ментол, всередині фільтра курильного виробу. Стискаючи фільтр, курець може роздавити капсулу в ньому та звільнити ароматизатор у дим, який вдихає курець, коли він проходить через фільтр. В основу корисної моделі поставлена задача забезпечити оптимальний досвід куріння споживачу таких продуктів, капсула, фільтр та курильний виріб, які разом повинні мати комбінацію властивостей, що відповідають очікуванням споживача у відношенні якості, легкості застосування, ефективності доставки аромату та інших факторів. Поставлена задача вирішується тим, що сигарета містить штранг курильного матеріалу, загорнутий у сигаретний папір; фільтр, що містить фільтрувальний матеріал, що має поперечний переріз, який співпадає із поперечним перерізом вказаного штрангу, розташований коаксіально зі штрангом на одному його кінці; обідковий папір, обгорнутий навколо фільтра та частини штрангу, та з'єднуючий фільтр зі штрангом, за допомогою чого дим, що виробляється при курінні курильного матеріалу, може бути втягнутий через фільтрувальний матеріал користувачем, та сфероїдальну капсулу всередині фільтрувального матеріалу, що включає рідкий ароматизатор, яка при цьому має зовнішню стійку до диму розривну оболонку, де капсула має діаметр, що становить до 4 мм, та показує міцність на роздавлювання не більше, ніж 2,3 кілопонд (кп), як до так і після куріння курильного матеріалу користувачем так, що капсула може бути розірвана для звільнення ароматизатора у фільтрувальний матеріал за допомогою ручного роздавлювання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. Корисна модель також включає капсулу для вміщення у фільтр сигарети з фільтром, яка містить штранг курильного матеріалу, загорнутий у сигаретний папір; фільтр, що містить фільтрувальний матеріал, що має поперечний переріз, який співпадає із поперечним перерізом вказаного штрангу, розташований коаксіально зі штрангом на одному його кінці; та обідковий папір, обгорнутий навколо фільтра та частини штрангу, та з'єднуючий фільтр зі штрангом, за допомогою чого дим, що виробляється при курінні курильного матеріалу, може бути втягнутий через фільтрувальний матеріал користувачем, при цьому капсула, що включає рідкий ароматизатор, є сфероїдальною, та при цьому має зовнішню стійку до диму розривну оболонку, де капсула має діаметр, що становить до 4 мм, та показує міцність на роздавлювання, що становить не більше, ніж 2,3 кп, як до так і після куріння курильного матеріалу користувачем так, що капсула, знаходячись у фільтрі, може бути розірвана для звільнення ароматизатора у фільтрувальний матеріал за допомогою ручного роздавлювання фільтру між пальцями руки користувача, або до або після куріння курильного матеріалу. Традиційно, стійка до диму зовнішня оболонка капсули включає карагінан та/або альгінат натрію та гліцерин. Також зовнішня оболонка може включати речовину-наповнювач та/або речовину, що збільшує об'єм. Переважно капсула деформується на більш, ніж 35 % її початкового діаметра до розірвання внаслідок ручного стискання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу, та переважно капсула деформується не більше, ніж на 60 % її початкового діаметра до розірвання, внаслідок ручного стискання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. Сигарети, відповідно до корисної моделі, можуть вироблятися у будь-якому підходящому розмірі. Однак сигарети звичайно виготовляються у розмірі, що відповідає одному із багатьох форматів, відносно яких споживачі мають виражені переваги. Кожен формат визначається рядом габаритних розмірів сигарети. Відповідні габаритні розміри звичайно включають принаймні загальну довжину сигарети та окружність сигарети, та можуть включати більше габаритних розмірів, таких як довжина фільтра, довжина обідкового паперу та окружність фільтра. Сигарети та їх формати часто називають відповідно до довжини сигарети: "regular" (звичайні) (як правило, у діапазоні 68-75 мм, наприклад від приблизно 68 мм до приблизно 72 мм), "short" (короткі) або "mini" (міні) (68 мм або менше), "king-size" (великі) (звичайно в діапазоні 75-91 мм, наприклад від приблизно 79 мм до приблизно 88 мм), "long" (довгі) або "super-king" 1 UA 91879 U 5 10 15 20 25 30 35 40 45 50 55 60 (звичайно в діапазоні 91-105 мм, наприклад від приблизно 94 мм до приблизно 101 мм) та "ultralong" (ультрадовгі) (звичайно в діапазоні від приблизно 110 мм до приблизно 121 мм). Iх також називають відповідно до окружності сигарети: "regular" (звичайні) (приблизно 23-25 мм), "wide" (широкі) (більше, ніж 25 мм), "slim" (тонкі) (приблизно 22-23 мм), "demi-slim" (середньотонкі) (приблизно 19-22 мм), "super-slim" (супертонкі) (приблизно 16-19 мм), та "micro-slim" (мікротонкі) (менше, ніж приблизно 16 мм). Відповідно, сигарета у форматі "king-size" (великі), "super-slim" (супертонкі) матиме наприклад довжину, що становить приблизно 83 мм, та окружність, що становить приблизно 17 мм. Сигаретам у форматі "regular" (звичайні), "king-size" (великі) надається перевага багатьма споживачами, а саме сигаретам з окружністю, що становить від 23 до 25 мм, та із загальною довжиною, що становить від 75 до 91 мм. Кожен формат може вироблятись з фільтрами різної довжини, менші фільтри в основному застосовуються у форматах із меншою довжиною та окружністю. Звичайно довжина фільтра становить від 15 мм, у випадку коротких, звичайних форматів, становить до 30 мм, у випадку "ultra-long" (ультра довгих) "super-slim" (супертонких) форматів. Обідковий папір матиме більшу довжину, ніж фільтр, наприклад довше на 3-10 мм. Капсулу розташовують всередині фільтра сигарети та з цієї причини вона має розмір, що відповідає габаритним розмірам та дизайну сигарети. Для звичайної сигарети (окружність 23-25 мм) або тонкої сигарети (окружність 22-23 мм), підходящими є капсули, що мають діаметр, який становить до 3,7 мм, наприклад в діапазоні 3,3-3,7 мм. Для менших в діаметрі сигарет, можуть бути переважними капсули відповідно менших діаметрів. Наприклад в "demi-slim" (середньотонких) сигаретах можуть бути переважними капсули, що мають діаметри до 3 мм, наприклад від 2-3 мм. Для "super-slim" (супертонких) сигарет, можуть бути переважними капсули, що мають діаметри до 2,5 мм, наприклад 2,0-2,5 мм. Забезпечення капсули з міцністю на роздавлювання, що становить не більше, ніж 2,3 кп, гарантує, що капсула є достатньо ламкою для того, щоб дати змогу споживачу роздавити капсулу без необхідності застосування надмірного тиску, у випадку стискання фільтра між пальцями руки користувача. Із цієї причини, можуть бути забезпечені капсули з міцністю на роздавлювання, що становить не більше, ніж 2,1 кп, або не більше, ніж 1,9 кп. Мінімальна міцність на роздавлювання капсули повинна становити принаймні 0,5 кп так, що капсула є достатньо міцною для того, щоб не бути передчасно або випадково роздавленою під час виготовлення сигарет. Наприклад можуть застосовуватись капсули з мінімальною міцністю на роздавлювання, що становить 0,9 кп, 1,0 кп, 1,1 кп, або 1,3 кп (1 кп є величиною сили, що дорівнює 1 кілограм-силі, яка приблизно становить 9,8 Ньютон (Н)). Матеріал, який застосовують для оболонок капсул у цій корисній моделі, також вибирають у відповідності із тактильним сенсорним сприйняттям споживача. Застосування капсули, що деформується не більше, ніж на 60 % її діаметра до роздавлювання, дозволяє споживачу добре помітити роздавлювання капсули до того, як капсула повністю деформується. Застосування капсули, що деформується не більше, ніж на 55 % її діаметра, може бути переважним. Переважно зовнішня оболонка капсули формується із желатину, що не походить від ссавців для того, щоб не зачепити культурні інтереси деяких споживачів з приводу споживання продуктів, що включають продукти тваринного походження, такий як желатин, що отриманий із великої рогатої худоби або свиней. Зокрема,оболонки капсул можуть бути зіставлені із желатину, що отриманий із риби або із желатину, що отриманий із рослин. Сигарета, відповідно до корисної моделі, звичайно має бути такої довжини, щоб сигарета давала споживачу задовільну кількість клубів диму. Кількість клубів диму залежатиме від довжини, діаметра та дизайну сигарети, наприклад, відповідно до того, чи сигарета є формату king size, slim, demi-slim або super-slim, як наведено вище. Як правило, сигарета звичайно забезпечує принаймні шість клубів диму, часто принаймні 7 або 8, коли вона розкурюється у стандартних умовах курильного пристрою. Штранг курильного матеріалу має переважно рівну форму поперечного перерізу та габаритні розміри по всій його довжині. Фільтр може складатись із волокнистого матеріалу ацетату целюлози, поліпропілену або поліетилену, складеного паперового матеріалу або іншого фільтрувального матеріалу, та може включати один або більше матеріалів, допоміжних у фільтруванні диму. Фільтр може містити один або більше коаксіальних сегментів фільтра. У випадку, коли фільтр містить єдиний сегмент фільтра, капсула може бути розташована по центру вздовж довжини фільтра або вона може бути зі зміщенням по відношенню до центрального положення, в залежності від виробничих можливостей та робочих параметрів фільтра. Подібним чином, у випадку, коли фільтр містить два або більше коаксіальних сегменти фільтра, капсула може бути розташована по центру вздовж довжини одного із сегментів, або зі зміщенням по відношенню 2 UA 91879 U 5 10 15 20 25 30 35 40 45 50 55 60 до центрального положення. Інший сегмент може містити додатковий фільтрувальний матеріал, такий як активоване вугілля, для додаткового фільтрування диму. Переважно сегмент фільтра, що містить капсулу, вміщують на мундштучній частині фільтра, таким чином, коли капсула роздавлена, вміст капсули потрапляє у тютюновий дим нижче у інший сегмент фільтра, тим самим мінімізуючи контактування між вмістом капсули та будь-яким фільтруючим дим матеріалом у іншому сегменті фільтра. Фільтр може бути забезпечено вентиляцією, або за допомогою використання попередньо перфорованого обідкового паперу, що з'єднує фільтр та штранг, або за допомогою перфорації обідкового паперу під час виготовлення сигарети, використовуючи на місці обладнання для лазерної перфорації. Курильний матеріал звичайно може бути тютюновим матеріалом, який може включати один або більше стрижів, прошарку та подрібнений тютюн (тютюновий матеріал у вигляді часточок). Тютюновий матеріал може містити один або більше із наступних видів: Virginia (Вірджинія) або тютюн турбо-вогняної сушки, Burley (тютюн типу Берлей), Oriental (тютюн східного типу), або відновлений тютюн. Курильний матеріал може містити різаний тютюн, частина якого може бути висадженим тютюном, відновленим тютюном або тютюно-замінним матеріалом. Корисна модель пояснюється кресленням, де: Фігура 1 представляє собою вигляд збоку першого варіанта здійснення сигарети, відповідно до корисної моделі, з її частково розкритою обгорткою для того, щоб показати внутрішню частину; Фігура 2 представляє собою поперечний переріз капсули, включеної у сигарету Фігури 1, у збільшеному масштабі; та Фігура 3 представляє собою вигляд збоку другого варіанта здійснення сигарети, відповідно до корисної моделі, з її частково розкритою обгорткою для того, щоб показати внутрішню частину. Подібні частини на кресленнях позначаються подібними номерами позицій. Звертаючись до фіг. 1 та 2, сигарета 1 містить циліндричний штранг 2 курильного матеріалу у вигляді тютюну, загорнутий у лист сигаретного паперу 3, та циліндричний фільтр 4, що має діаметр, який співпадає із діаметром штрангу 2, розташований коаксіально зі штрангом 2, на одному його кінці. Фільтр 4 містить серцевину 5 із волокнистого фільтрувального матеріалу, такого як волокно ацетату целюлози, яка загорнута у фіцелу 6 (папір для обгортки фільтрів). Фільтр 4 з'єднується зі штрангом 2 за допомогою шару обідкового паперу 7, обгорнутого навколо фільтра 4 та частини суміжного кінця штрангу 2. Обідковий папір забезпечено лінією перфорації 8, яка може бути утворена пробиванням за допомогою лазера. Перфорація знаходиться над серцевиною 5 фільтра 4 біля кінця фільтра, що є суміжним із штрангом 2. При застосуванні, перфорація вентилює сигарету, даючи повітрю змогу бути втягнутим у фільтр через фіцелу. Капсула 9 сфероїдальної форми (тобто круглої або приблизно круглої) розташована всередині серцевини 5 фільтра 4 на загальній осі фільтра 4 та штрангу 2. Як краще видно на фіг. 2, капсула 9 має зовнішню ламку оболонку 10, що включає заряд, який складається із рідкого ароматизатора 11, наприклад ментолового ароматизатора. Звичайно капсула містить заряд, що становить від 4,5 до 5,5 мг. Оболонка 10 капсули 9 складається із риб'ячого желатину або іншого желатину, що не походить від ссавців. Оболонку 10 вибирають таким чином, щоб вона була стійкою до диму так, щоб водяна пара та інші складові диму, що виробляються в результаті споживання тютюнового штрангу, втягнуті через фільтр 4 користувачем, не порушували характеристик ламкості оболонки. Таким чином, підтримується міцність на роздавлювання капсули 9, яка становить від 0,5 до 2,3 кп, як до так і після куріння курильного матеріалу користувачем так, що капсула може бути розірвана для звільнення ароматизатора 11 у фільтрувальний матеріал 5 за допомогою ручного роздавлювання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. Таким чином, користувач може легко звільнити ароматизатор 11 від капсули 9 у фільтрі для того, щоб посилити курильний досвід або до, або після куріння тютюнового штрангу 2. В одному прикладі, стійка до диму оболонка 10 капсули 9 включає карагінан та/або альгінат натрію як гелеутворюючі речовини, гліцерин як пластифікатор, разом з речовиноюнаповнювачем та речовиною, що збільшує об'єм, та при цьому капсула деформується на більше, ніж 35 % її початкового діаметра до розірвання, внаслідок ручного стискання фільтра між пальцями руки користувача або до, або після куріння тютюнового штрангу 2. Капсула може деформуватись не більше, ніж на 60 % її діаметра до розривання, що дозволяє споживачу добре помітити роздавлювання капсули до того, як капсула повністю деформується. 3 UA 91879 U 5 10 15 20 Застосування капсули, що деформується не більше, ніж на 55 % її діаметра до розривання, може бути переважним. Фігура 3 ілюструє другий варіант здійснення сигарети із капсулою у її фільтрі. Сигарета фіг. 3 відрізняється від сигарети фіг. 1 тим, що фільтр 4 містить два сегменти 15 та 16 фільтра однакової довжини, які при цьому мають діаметри, які співпадають із діаметром вказаного штрангу 2. Перший сегмент фільтра 15, розташований ближче мундштучної частині фільтра 4, складається із волокнистого фільтрувального матеріалу, такого як волокно ацетату целюлози, та включає капсулу 9, подібну до капсули, що описана з посиланням на Фігуру 2. Другий сегмент фільтра 16, розташований суміжно зі штрангом 2, також складається із волокнистого фільтрувального матеріалу, такого як волокно ацетату целюлози, та включає часточки активованого вугілля 17, які рівномірно розподілені по всьому волокні. Кожен сегмент 15, 16 фільтру окремо загорнутий у лист фіцели 18, 19 та два сегменти фільтра утримуються разом у наступному шарі фіцели 20. Фільтр 4 з'єднаний зі штрангом 2 способом, подібним до способу сигарети фіг. 1, за допомогою шару обідкового паперу 7, обгорнутого навколо фільтра 4 та частини суміжного кінця штрангу 2. Обідковий папір 7 забезпечено лінією перфорації 8, яка може бути утворена пробиванням за допомогою лазера. Перфорація знаходиться над другим сегментом 16 фільтра біля кінця фільтра 4, суміжного зі штрангом 2. Габаритні розміри та інші фізичні властивості одного прикладу сигарети, проілюстрованої на фіг. 3 креслень, викладені у наступній таблиці Сигарета Загальна довжина 83 мм Окружність сигарети 24,6 мм Довжина обідкового паперу 32 мм Загальна довжина фільтра 27 мм Довжина сегмента мундштучної частини 18 мм фільтра Довжина сегмента тютюнової частини фільтра 9 мм Вміст вугілля сегмента тютюнової частини 45 мг фільтра Вид вентиляції Лазерна перфорація на місці % вентиляції 70 % Кількість ліній вентиляційних отворів 1 Відстань від мундштучної частини 20 мм Кількість вентиляційних отворів на лінію 20 Капсула Діаметр 3,5 мм Маса заряду 5 мг Міцність на роздавлювання 1,8 кп % деформації до роздавлювання не більше, ніж 55 % Положення капсули від мундштучної частини 12 мм ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Сигарета з фільтром, що містить штранг курильного матеріалу, загорнутий у сигаретний папір; фільтр, який містить фільтрувальний матеріал, що має поперечний переріз, який співпадає із поперечним перерізом вказаного штрангу, розташований коаксіально зі штрангом на одному його кінці; обідковий папір, обгорнутий навколо фільтра та частини штрангу, та з'єднуючий фільтр зі штрангом, за допомогою чого дим, що виробляється при курінні курильного матеріалу, може бути втягнутий через фільтрувальний матеріал користувачем, та сфероїдальну капсулу всередині фільтрувального матеріалу, яка прицьому має зовнішню стійку до диму розвривну оболонку, яка включає рідкий ароматизатор, причому капсула має діаметр, що становить до 4 мм, та показує міцність на роздавлювання, що становить не більше, ніж 2,3 кп, як до так і після куріння курильного матеріалу користувачем так, що капсула може бути розірвана для звільнення ароматизатора у фільтрувальний матеріал за допомогою ручного роздавлювання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. 4 UA 91879 U 5 10 15 20 2. Сигарета за п. 1, яка відрізняється тим, що має окружність, що становить від 23 до 25 мм, та при цьому капсула має діаметр, що становить від 3,3 до 3,7 мм. 3. Сигарета за п. 1 або п. 2, яка відрізняється тим, що має загальну довжину, що становить від 75 до 91 мм. 4. Сигарета за п. 1, яка відрізняється тим, що зовнішня оболонка капсули складається із желатину, що не походить від ссавців. 5. Сигарета за п. 4, яка відрізняється тим, що желатин, що не походить від ссавців, складається із риб'ячого желатину. 6. Сигарета за п. 4, яка відрізняється тим, що стійка до диму зовнішня оболонка капсули включає карагінан та/або альгінат натрію та гліцерин. 7. Сигарета за п. 4, яка відрізняється тим, що зовнішня оболонка включає речовинунаповнювач та/або речовину, що збільшує об'єм. 8. Сигарета за пп. 1-7, яка відрізняється тим, що капсула деформується на більше, ніж 35 % її початкового діаметра до розірвання, внаслідок ручного стискання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. 9. Сигарета за п. 8, яка відрізняється тим, що капсула деформується не більше, ніж на 60 % її початкового діаметра до розірвання, внаслідок ручного стискання фільтра між пальцями руки користувача або до, або після куріння курильного матеріалу. 10. Сигарета за пп. 1-9, яка відрізняється тим, що фільтр містить два або більше суміжних коаксіальних сегментів фільтру, причому принаймні один із них містить капсулу. 11. Сигарета за п. 10, яка відрізняється тим, що капсула розташована у сегменті на мундштучній частині фільтра. 12. Сигарета за п. 10 або п. 11, яка відрізняється тим, що інший сегмент фільтра містить активоване вугілля. 5 UA 91879 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
