Пристрій для вимірювання тиску

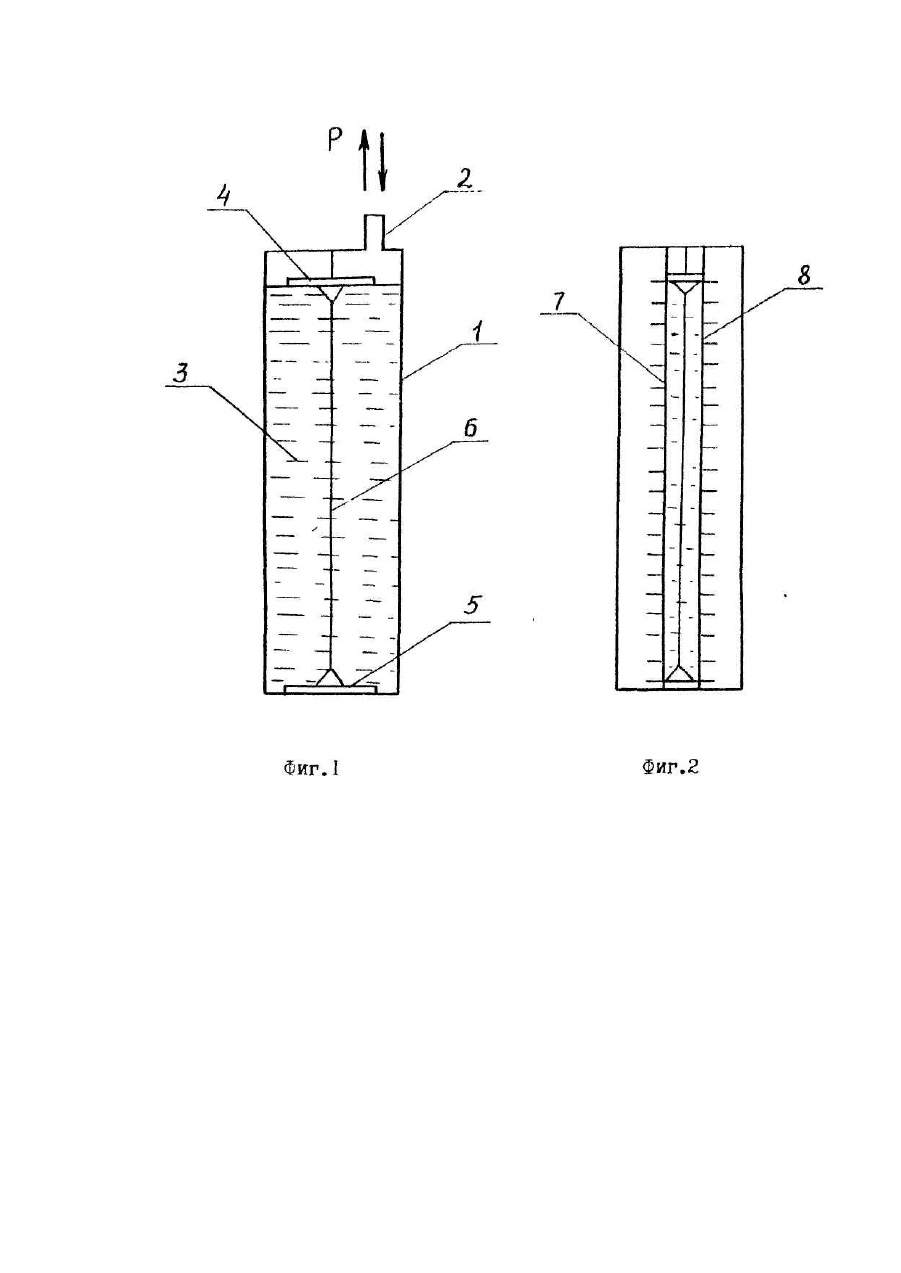

Полезная модель относится к измерительной технике, а именно к устройствам для измерения давления газообразных сред. Известен жидкостный манометр, предназначенный для измерения давления жидких и газообразных сред [1], содержащий U-образную трубку, измерительное колено которой снабжено магнитным поплавком и преобразователем перемещения в электрический сигнал, выполненный в виде двух проводников с подвижным контактом в виде капли ртути. Проводники помещены в герметичный, заполненный ферромагнитной жидкостью корпус, расположенный вдоль измерительного колена. При изменении давления происходит перемещение магнитного поплавка и ртутного контакта вместе со столбом жидкости. По изменению электрического сигнала в измерительной цепи судят о величине измеряемого давления. Данное устройство не решает задачу измерения давления путем перемещения поплавка в неподвижном столбе жидкости. Устройство сложное. Наиболее близким к заявляемому решению является устройство для контроля перепадов давления [2], содержащее частично заполненную жидкостью U-образную трубку, к концам которой герметично присоединены расширительные камеры и поплавок, размещенный в измерительном колене трубки. Поплавок выполнен со средней плотностью, равной плотности жидкости. Данное устройство работает по тому же принципу, что и описанное выше - поплавок перемещается вместе с жидкостью, и не решает задачу измерения давления путем перемещения поплавка в неподвижном столбе жидкости. Устройство сложное, не обеспечивает измерения давления в широком диапазоне. В основу полезной модели поставлена задача создания устройства, в котором за счет изменения конструкции обеспечивается измерение давления в широком диапазоне путем перемещения поплавков в неподвижном столбе жидкости. Поставленная задача решается тем, что в устройстве для измерения давления, содержащем емкость, частично заполненную жидкостью, в которую погружен поплавок, емкость выполнена в виде закрытой камеры с входным патрубком и содержит второй поплавок, причем плотность одного поплавка меньше плотности жидкости, а плотность второго - больше. Каждый поплавок выполнен в виде тонкого диска с отверстием. Отличительные от прототипа признаки заявляемого решения, а именно, выполнение емкости с жидкостью в виде закрытой камеры с входным патрубком и выполнение поплавков с плотностью, отличной от плотности жидкости, позволяет измерять давление путем перемещения поплавков в неподвижном столбе жидкости. Применение в устройстве поплавков с различной плотностью, больше и меньше плотности жидкости, позволяет измерять давление в широком диапазоне. Кроме того, по сравнению с известными устройствами предлагаемая конструкция проста и надежна из-за отсутствия передаточных механизмов и благодаря применению замкнутой камеры, на которую не влияет окружающая среда. В известных устройствах задача предложенным путем не решалась, поэтому заявляемое техническое решение расширяет арсенал средств такого же назначения. На фиг. 1 дано устройство, общий вид; на фиг. 2 - то же, вид сбоку. Устройство для измерения давления содержит закрытую камеру 1 с входным патрубком 2. Камера частично заполнена жидкостью 3, в которую погружены поплавки 4 и 5. Поплавки 4 и 5 выполнены в виде тонких дисков с отверстием и установлены на центральной нити 6, концы которой закреплены на концах камеры. На боковой поверхности камеры 1 размещено смотровое окно с градуировочными шкалами 7 и 8. Плотность поплавка 4 рассчитана таким образом, что он удерживается на поверхности жидкости, что соответствует н улевой отметке шкалы 7 для измерения давления. Плотность поплавка 5 рассчитана так, что он находится на дне камеры, что соответствует н улевой отметке шкалы 8 для измерения разряжения. Устройство работает следующим образом. Для измерения давления, или разряжения устройство через патрубок 2 подсоединяется к измеряемой среде. Положение поплавка 4 на поверхности жидкости и поплавка 5 на дне камеры соответствуют н улевой отметке на шкале 7 (показания давления) и шкале 8 (показания разряжения). При изменения давления или разряжения, которые передаются на жидкость происходит перемещение поплавков вдоль нити 6 - в первом случае поплавок 4 перемещается вниз, во втором, поплавок 5 - вверх. По положению поплавков по шкалам 7 и 8 соответственно определяют давление или разряжение.
