Пачка для курильних виробів

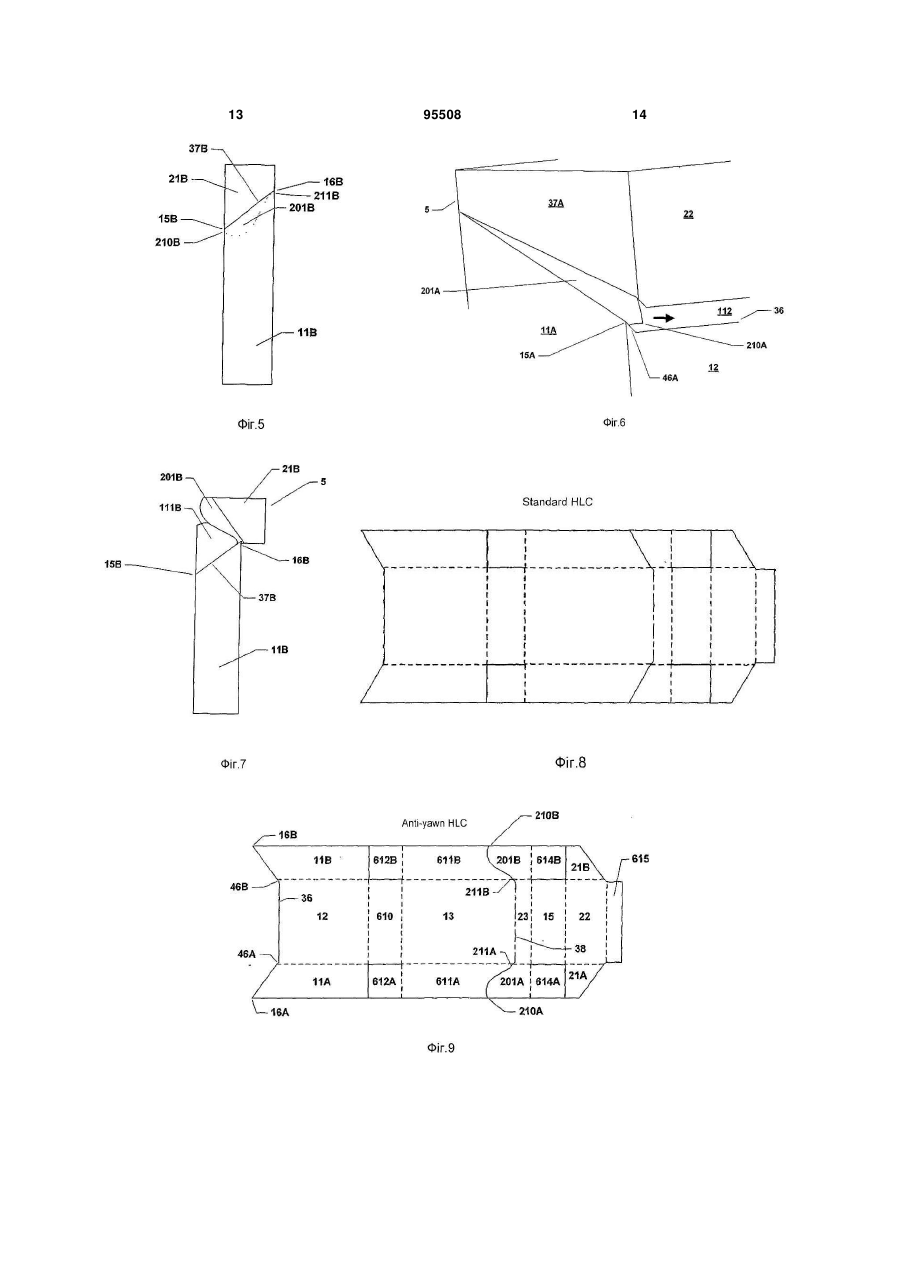

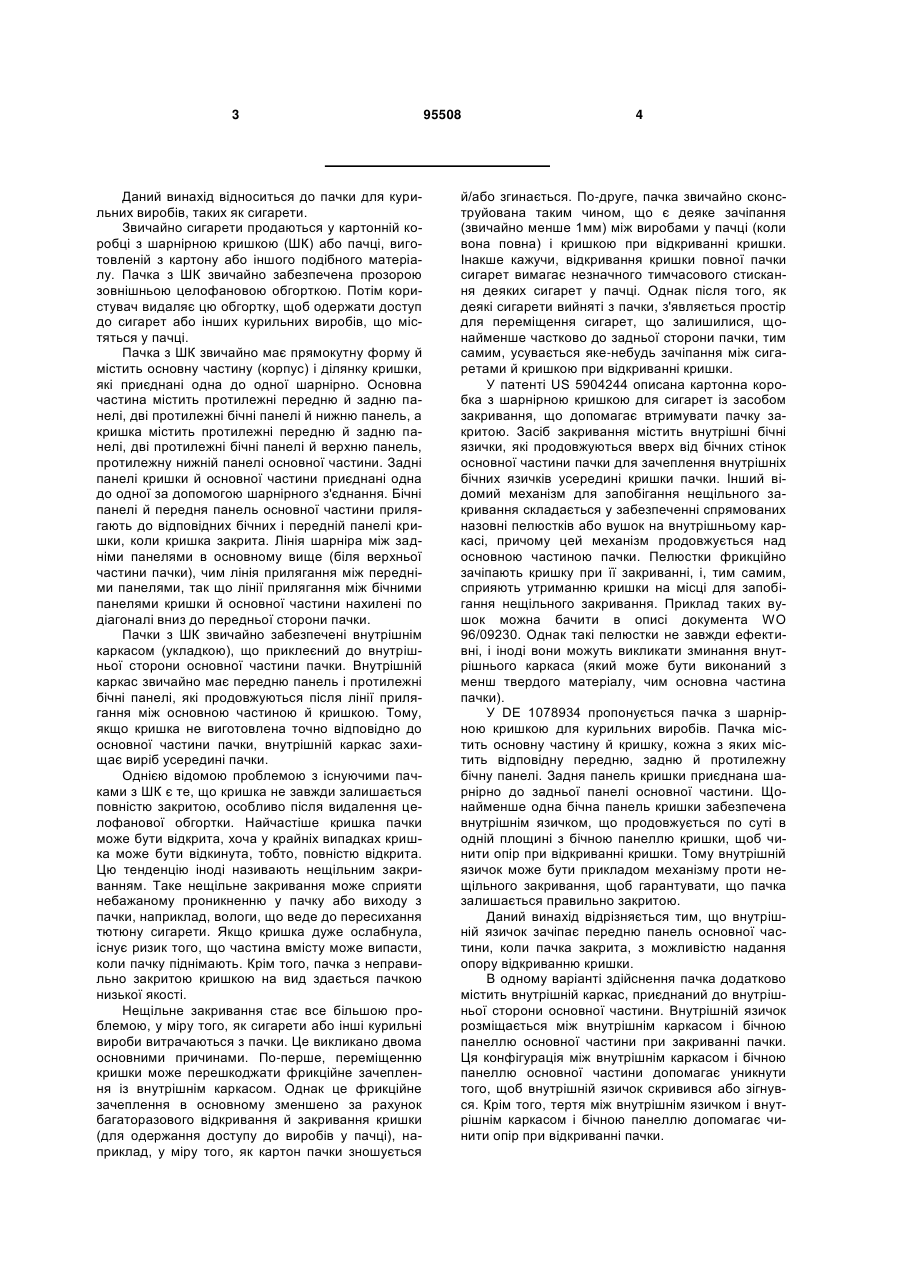

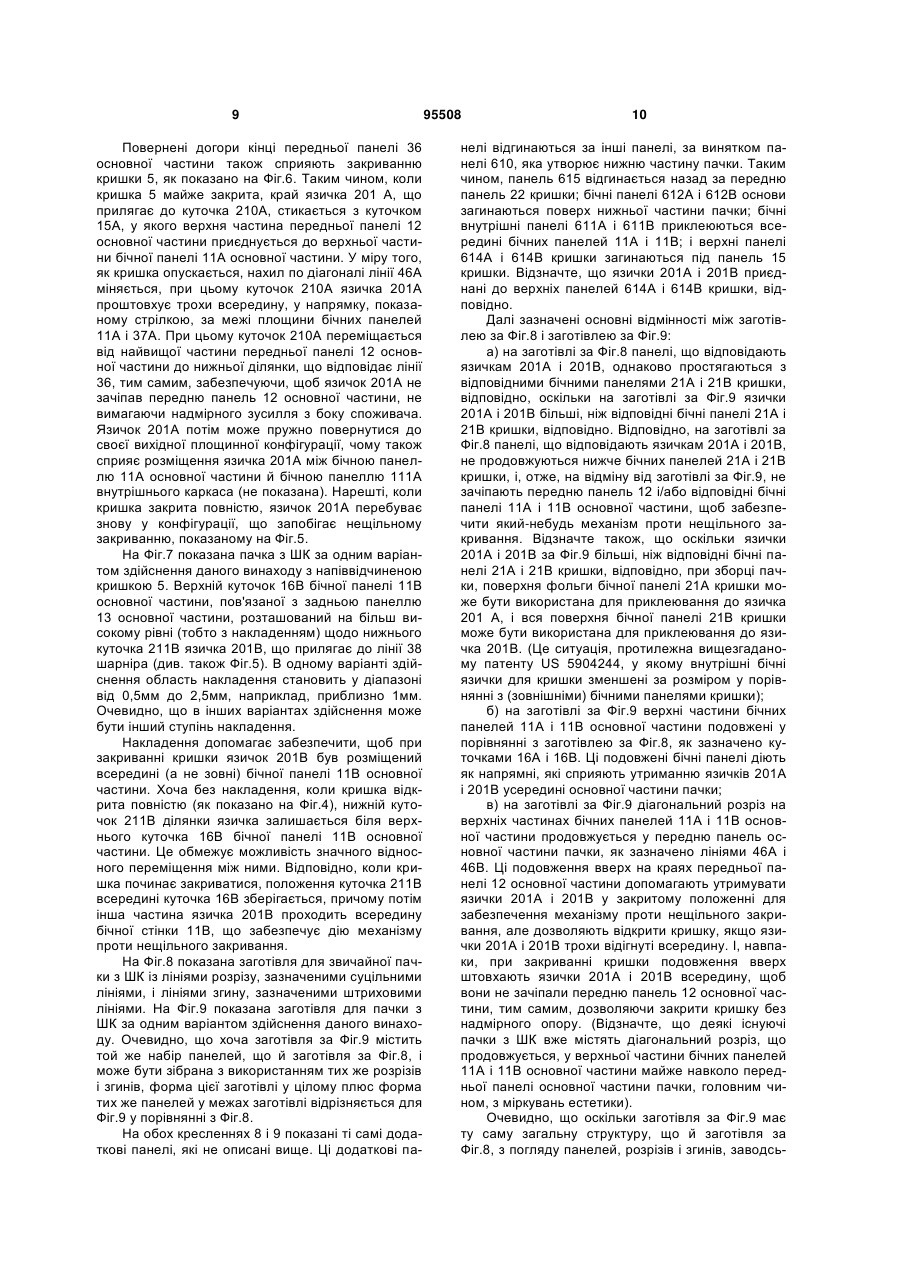

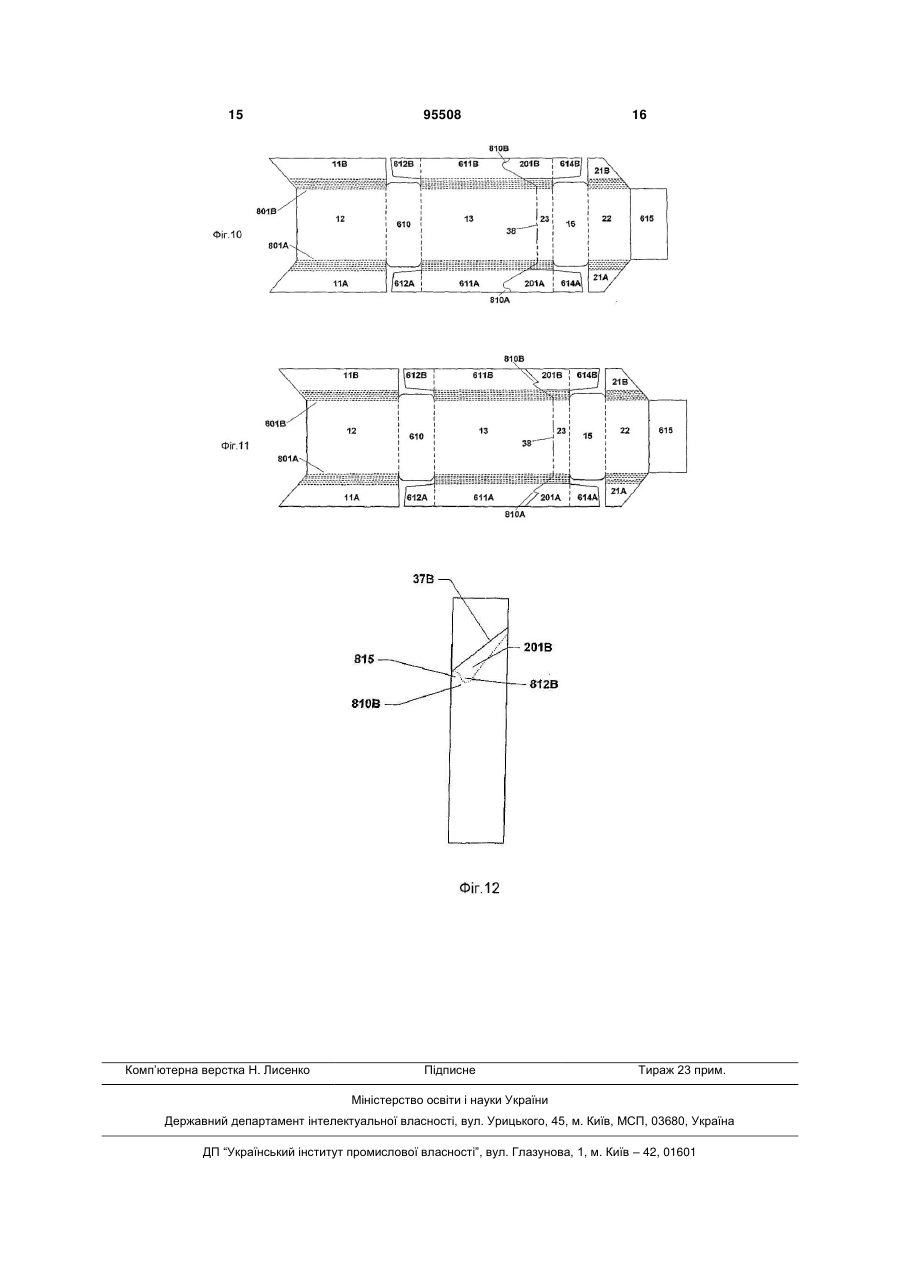

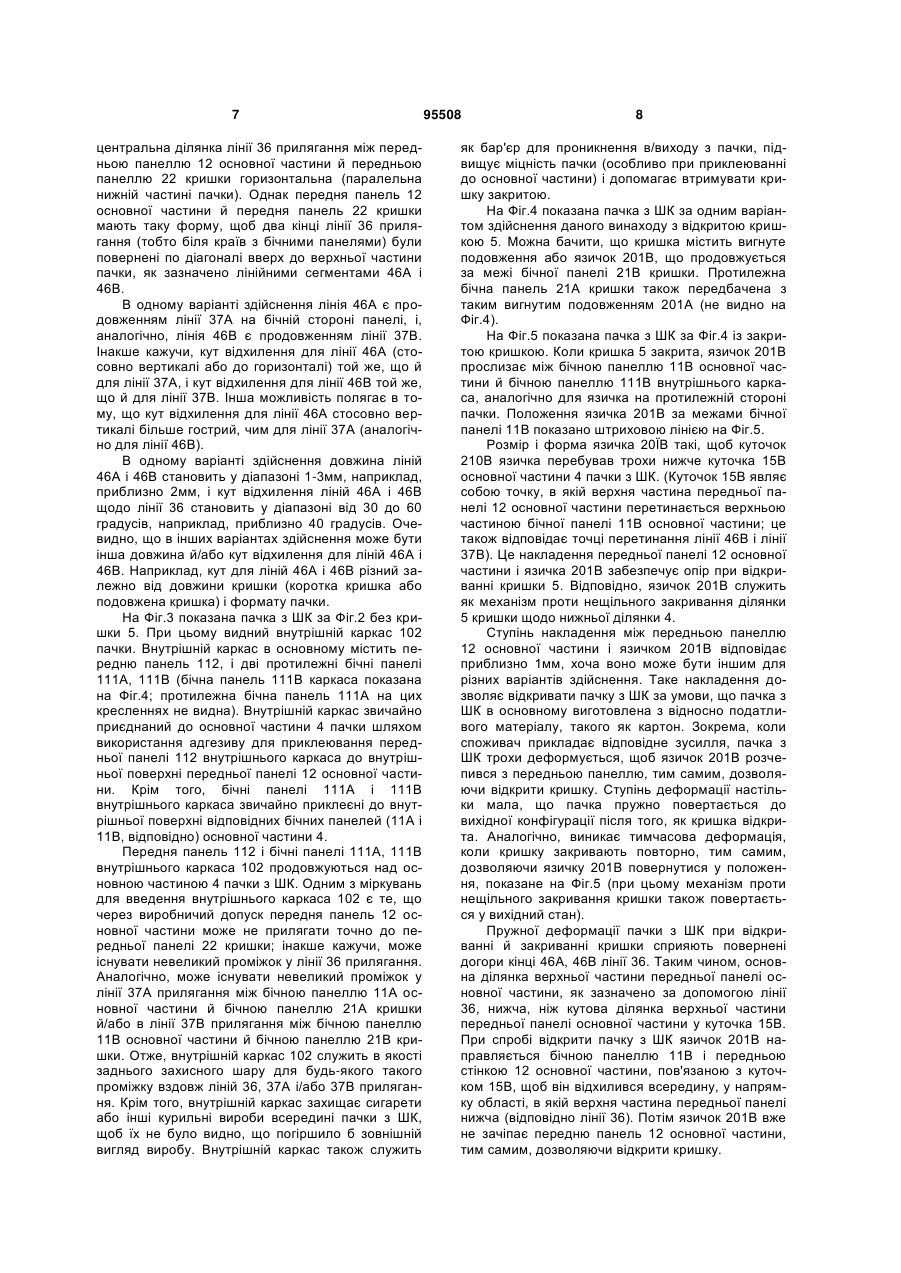

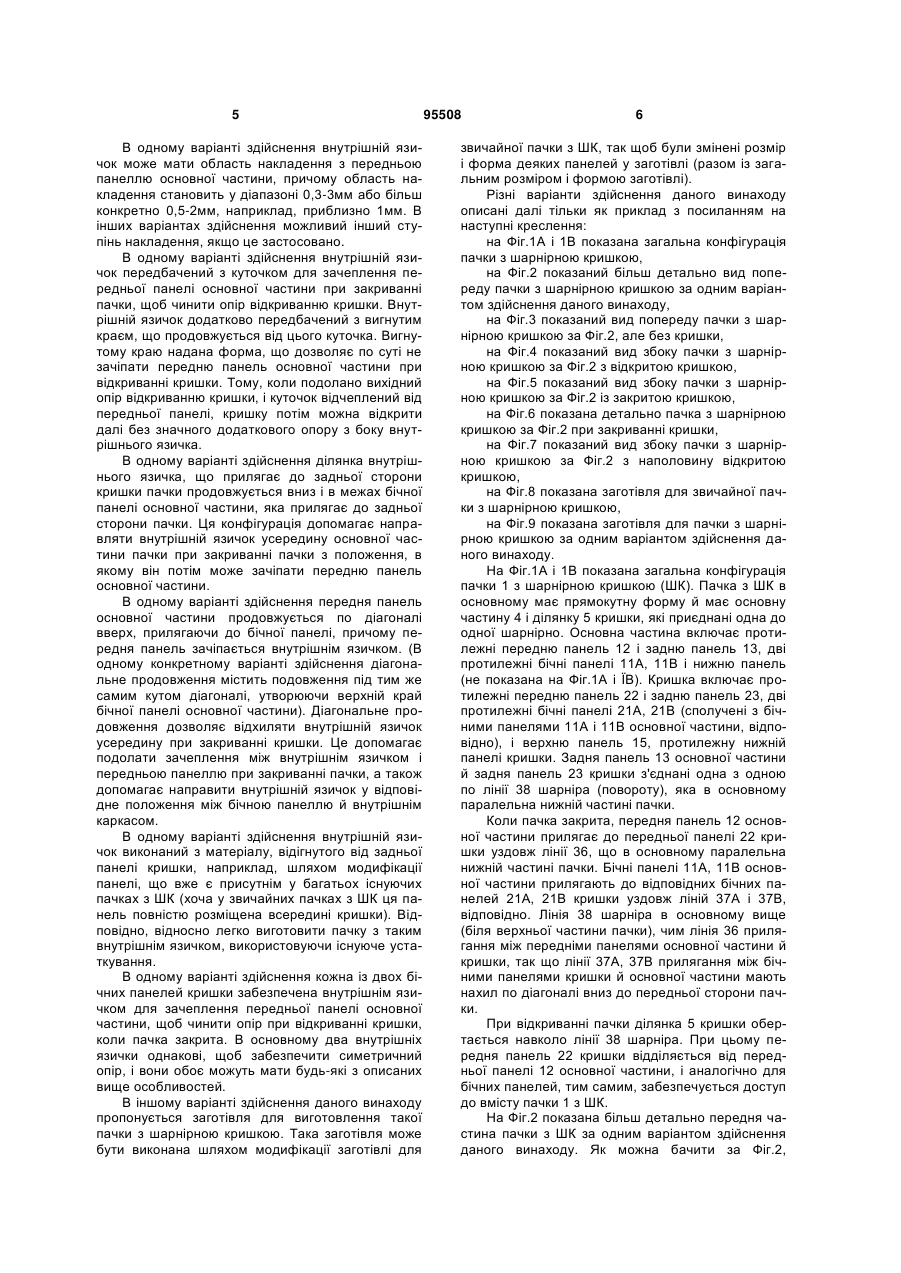

1. Пачка для курильних виробів, що має основну частину (4) й шарнірну кришку (5), кожна з яких включає відповідну передню панель (12, 22), задню панель (13, 23) й протилежні бічні панелі (11А, 11В, 21А, 21В), причому задня панель (23) кришки (5) приєднана з можливістю повороту до задньої панелі (13) основної частини (4), а щонайменше одна бічна панель (21А, 21В) кришки (5) забезпечена внутрішнім язичком (201А, 201В), що проходить по суті в одній площині з бічною панеллю (21А, 21В) кришки (5), яка відрізняється тим, що внутрішній язичок (201А, 201В) зачіпає передню панель основної частини, коли пачка закрита, з можливістю надання опору відкриванню кришки. 2. Пачка за п.1, яка відрізняється тим, що додатково містить внутрішній каркас (102), приєднаний до внутрішньої поверхні основної частини (4), причому внутрішній язичок (201А, 201В) розміщений між внутрішнім каркасом (102) і бічною панеллю (11А, 11В) основної частини, коли пачка закрита. 3. Пачка за одним з пп.1 або 2, яка відрізняється тим, що внутрішній язичок (201А, 201В) забезпечений куточком (210А, 210В) для зачеплення передньої панелі (12) основної частини, коли пачка закрита, щоб чинити опір відкриванню кришки (5), і вигнутим краєм, який відходить від зазначеного куточка (210А, 210В) й має форму, що дозволяє йому по суті не зачіпати передню панель (12) основної частини при відкриванні кришки. 4. Пачка за будь-яким із пунктів 1-3, яка відрізняється тим, що внутрішній язичок (201А, 201В), розташований в одній площині з бічною панеллю (21А, 21В) кришки (5), здатний зачіпати передню 2 (19) 1 3 Даний винахід відноситься до пачки для курильних виробів, таких як сигарети. Звичайно сигарети продаються у картонній коробці з шарнірною кришкою (ШК) або пачці, виготовленій з картону або іншого подібного матеріалу. Пачка з ШК звичайно забезпечена прозорою зовнішньою целофановою обгорткою. Потім користувач видаляє цю обгортку, щоб одержати доступ до сигарет або інших курильних виробів, що містяться у пачці. Пачка з ШК звичайно має прямокутну форму й містить основну частину (корпус) і ділянку кришки, які приєднані одна до одної шарнірно. Основна частина містить протилежні передню й задню панелі, дві протилежні бічні панелі й нижню панель, а кришка містить протилежні передню й задню панелі, дві протилежні бічні панелі й верхню панель, протилежну нижній панелі основної частини. Задні панелі кришки й основної частини приєднані одна до одної за допомогою шарнірного з'єднання. Бічні панелі й передня панель основної частини прилягають до відповідних бічних і передній панелі кришки, коли кришка закрита. Лінія шарніра між задніми панелями в основному вище (біля верхньої частини пачки), чим лінія прилягання між передніми панелями, так що лінії прилягання між бічними панелями кришки й основної частини нахилені по діагоналі вниз до передньої сторони пачки. Пачки з ШК звичайно забезпечені внутрішнім каркасом (укладкою), що приклеєний до внутрішньої сторони основної частини пачки. Внутрішній каркас звичайно має передню панель і протилежні бічні панелі, які продовжуються після лінії прилягання між основною частиною й кришкою. Тому, якщо кришка не виготовлена точно відповідно до основної частини пачки, внутрішній каркас захищає виріб усередині пачки. Однією відомою проблемою з існуючими пачками з ШК є те, що кришка не завжди залишається повністю закритою, особливо після видалення целофанової обгортки. Найчастіше кришка пачки може бути відкрита, хоча у крайніх випадках кришка може бути відкинута, тобто, повністю відкрита. Цю тенденцію іноді називають нещільним закриванням. Таке нещільне закривання може сприяти небажаному проникненню у пачку або виходу з пачки, наприклад, вологи, що веде до пересихання тютюну сигарети. Якщо кришка дуже ослабнула, існує ризик того, що частина вмісту може випасти, коли пачку піднімають. Крім того, пачка з неправильно закритою кришкою на вид здається пачкою низької якості. Нещільне закривання стає все більшою проблемою, у міру того, як сигарети або інші курильні вироби витрачаються з пачки. Це викликано двома основними причинами. По-перше, переміщенню кришки може перешкоджати фрикційне зачеплення із внутрішнім каркасом. Однак це фрикційне зачеплення в основному зменшено за рахунок багаторазового відкривання й закривання кришки (для одержання доступу до виробів у пачці), наприклад, у міру того, як картон пачки зношується 95508 4 й/або згинається. По-друге, пачка звичайно сконструйована таким чином, що є деяке зачіпання (звичайно менше 1мм) між виробами у пачці (коли вона повна) і кришкою при відкриванні кришки. Інакше кажучи, відкривання кришки повної пачки сигарет вимагає незначного тимчасового стискання деяких сигарет у пачці. Однак після того, як деякі сигарети вийняті з пачки, з'являється простір для переміщення сигарет, що залишилися, щонайменше частково до задньої сторони пачки, тим самим, усувається яке-небудь зачіпання між сигаретами й кришкою при відкриванні кришки. У патенті US 5904244 описана картонна коробка з шарнірною кришкою для сигарет із засобом закривання, що допомагає втримувати пачку закритою. Засіб закривання містить внутрішні бічні язички, які продовжуються вверх від бічних стінок основної частини пачки для зачеплення внутрішніх бічних язичків усередині кришки пачки. Інший відомий механізм для запобігання нещільного закривання складається у забезпеченні спрямованих назовні пелюстків або вушок на внутрішньому каркасі, причому цей механізм продовжується над основною частиною пачки. Пелюстки фрикційно зачіпають кришку при її закриванні, і, тим самим, сприяють утриманню кришки на місці для запобігання нещільного закривання. Приклад таких вушок можна бачити в описі документа WO 96/09230. Однак такі пелюстки не завжди ефективні, і іноді вони можуть викликати зминання внутрішнього каркаса (який може бути виконаний з менш твердого матеріалу, чим основна частина пачки). У DE 1078934 пропонується пачка з шарнірною кришкою для курильних виробів. Пачка містить основну частину й кришку, кожна з яких містить відповідну передню, задню й протилежну бічну панелі. Задня панель кришки приєднана шарнірно до задньої панелі основної частини. Щонайменше одна бічна панель кришки забезпечена внутрішнім язичком, що продовжується по суті в одній площині з бічною панеллю кришки, щоб чинити опір при відкриванні кришки. Тому внутрішній язичок може бути прикладом механізму проти нещільного закривання, щоб гарантувати, що пачка залишається правильно закритою. Даний винахід відрізняється тим, що внутрішній язичок зачіпає передню панель основної частини, коли пачка закрита, з можливістю надання опору відкриванню кришки. В одному варіанті здійснення пачка додатково містить внутрішній каркас, приєднаний до внутрішньої сторони основної частини. Внутрішній язичок розміщається між внутрішнім каркасом і бічною панеллю основної частини при закриванні пачки. Ця конфігурація між внутрішнім каркасом і бічною панеллю основної частини допомагає уникнути того, щоб внутрішній язичок скривився або зігнувся. Крім того, тертя між внутрішнім язичком і внутрішнім каркасом і бічною панеллю допомагає чинити опір при відкриванні пачки. 5 В одному варіанті здійснення внутрішній язичок може мати область накладення з передньою панеллю основної частини, причому область накладення становить у діапазоні 0,3-3мм або більш конкретно 0,5-2мм, наприклад, приблизно 1мм. В інших варіантах здійснення можливий інший ступінь накладення, якщо це застосовано. В одному варіанті здійснення внутрішній язичок передбачений з куточком для зачеплення передньої панелі основної частини при закриванні пачки, щоб чинити опір відкриванню кришки. Внутрішній язичок додатково передбачений з вигнутим краєм, що продовжується від цього куточка. Вигнутому краю надана форма, що дозволяє по суті не зачіпати передню панель основної частини при відкриванні кришки. Тому, коли подолано вихідний опір відкриванню кришки, і куточок відчеплений від передньої панелі, кришку потім можна відкрити далі без значного додаткового опору з боку внутрішнього язичка. В одному варіанті здійснення ділянка внутрішнього язичка, що прилягає до задньої сторони кришки пачки продовжується вниз і в межах бічної панелі основної частини, яка прилягає до задньої сторони пачки. Ця конфігурація допомагає направляти внутрішній язичок усередину основної частини пачки при закриванні пачки з положення, в якому він потім може зачіпати передню панель основної частини. В одному варіанті здійснення передня панель основної частини продовжується по діагоналі вверх, прилягаючи до бічної панелі, причому передня панель зачіпається внутрішнім язичком. (В одному конкретному варіанті здійснення діагональне продовження містить подовження під тим же самим кутом діагоналі, утворюючи верхній край бічної панелі основної частини). Діагональне продовження дозволяє відхиляти внутрішній язичок усередину при закриванні кришки. Це допомагає подолати зачеплення між внутрішнім язичком і передньою панеллю при закриванні пачки, а також допомагає направити внутрішній язичок у відповідне положення між бічною панеллю й внутрішнім каркасом. В одному варіанті здійснення внутрішній язичок виконаний з матеріалу, відігнутого від задньої панелі кришки, наприклад, шляхом модифікації панелі, що вже є присутнім у багатьох існуючих пачках з ШК (хоча у звичайних пачках з ШК ця панель повністю розміщена всередині кришки). Відповідно, відносно легко виготовити пачку з таким внутрішнім язичком, використовуючи існуюче устаткування. В одному варіанті здійснення кожна із двох бічних панелей кришки забезпечена внутрішнім язичком для зачеплення передньої панелі основної частини, щоб чинити опір при відкриванні кришки, коли пачка закрита. В основному два внутрішніх язички однакові, щоб забезпечити симетричний опір, і вони обоє можуть мати будь-які з описаних вище особливостей. В іншому варіанті здійснення даного винаходу пропонується заготівля для виготовлення такої пачки з шарнірною кришкою. Така заготівля може бути виконана шляхом модифікації заготівлі для 95508 6 звичайної пачки з ШК, так щоб були змінені розмір і форма деяких панелей у заготівлі (разом із загальним розміром і формою заготівлі). Різні варіанти здійснення даного винаходу описані далі тільки як приклад з посиланням на наступні креслення: на Фіг.1А і 1В показана загальна конфігурація пачки з шарнірною кришкою, на Фіг.2 показаний більш детально вид попереду пачки з шарнірною кришкою за одним варіантом здійснення даного винаходу, на Фіг.3 показаний вид попереду пачки з шарнірною кришкою за Фіг.2, але без кришки, на Фіг.4 показаний вид збоку пачки з шарнірною кришкою за Фіг.2 з відкритою кришкою, на Фіг.5 показаний вид збоку пачки з шарнірною кришкою за Фіг.2 із закритою кришкою, на Фіг.6 показана детально пачка з шарнірною кришкою за Фіг.2 при закриванні кришки, на Фіг.7 показаний вид збоку пачки з шарнірною кришкою за Фіг.2 з наполовину відкритою кришкою, на Фіг.8 показана заготівля для звичайної пачки з шарнірною кришкою, на Фіг.9 показана заготівля для пачки з шарнірною кришкою за одним варіантом здійснення даного винаходу. На Фіг.1А і 1В показана загальна конфігурація пачки 1 з шарнірною кришкою (ШК). Пачка з ШК в основному має прямокутну форму й має основну частину 4 і ділянку 5 кришки, які приєднані одна до одної шарнірно. Основна частина включає протилежні передню панель 12 і задню панель 13, дві протилежні бічні панелі 11А, 11В і нижню панель (не показана на Фіг.1А і ЇВ). Кришка включає протилежні передню панель 22 і задню панель 23, дві протилежні бічні панелі 21А, 21В (сполучені з бічними панелями 11А і 11В основної частини, відповідно), і верхню панель 15, протилежну нижній панелі кришки. Задня панель 13 основної частини й задня панель 23 кришки з'єднані одна з одною по лінії 38 шарніра (повороту), яка в основному паралельна нижній частині пачки. Коли пачка закрита, передня панель 12 основної частини прилягає до передньої панелі 22 кришки уздовж лінії 36, що в основному паралельна нижній частині пачки. Бічні панелі 11А, 11В основної частини прилягають до відповідних бічних панелей 21А, 21В кришки уздовж ліній 37А і 37В, відповідно. Лінія 38 шарніра в основному вище (біля верхньої частини пачки), чим лінія 36 прилягання між передніми панелями основної частини й кришки, так що лінії 37А, 37В прилягання між бічними панелями кришки й основної частини мають нахил по діагоналі вниз до передньої сторони пачки. При відкриванні пачки ділянка 5 кришки обертається навколо лінії 38 шарніра. При цьому передня панель 22 кришки відділяється від передньої панелі 12 основної частини, і аналогічно для бічних панелей, тим самим, забезпечується доступ до вмісту пачки 1 з ШК. На Фіг.2 показана більш детально передня частина пачки з ШК за одним варіантом здійснення даного винаходу. Як можна бачити за Фіг.2, 7 центральна ділянка лінії 36 прилягання між передньою панеллю 12 основної частини й передньою панеллю 22 кришки горизонтальна (паралельна нижній частині пачки). Однак передня панель 12 основної частини й передня панель 22 кришки мають таку форму, щоб два кінці лінії 36 прилягання (тобто біля країв з бічними панелями) були повернені по діагоналі вверх до верхньої частини пачки, як зазначено лінійними сегментами 46А і 46В. В одному варіанті здійснення лінія 46А є продовженням лінії 37А на бічній стороні панелі, і, аналогічно, лінія 46В є продовженням лінії 37В. Інакше кажучи, кут відхилення для лінії 46А (стосовно вертикалі або до горизонталі) той же, що й для лінії 37А, і кут відхилення для лінії 46В той же, що й для лінії 37В. Інша можливість полягає в тому, що кут відхилення для лінії 46А стосовно вертикалі більше гострий, чим для лінії 37А (аналогічно для лінії 46В). В одному варіанті здійснення довжина ліній 46А і 46В становить у діапазоні 1-3мм, наприклад, приблизно 2мм, і кут відхилення ліній 46А і 46В щодо лінії 36 становить у діапазоні від 30 до 60 градусів, наприклад, приблизно 40 градусів. Очевидно, що в інших варіантах здійснення може бути інша довжина й/або кут відхилення для ліній 46А і 46В. Наприклад, кут для ліній 46А і 46В різний залежно від довжини кришки (коротка кришка або подовжена кришка) і формату пачки. На Фіг.3 показана пачка з ШК за Фіг.2 без кришки 5. При цьому видний внутрішній каркас 102 пачки. Внутрішній каркас в основному містить передню панель 112, і дві протилежні бічні панелі 111А, 111В (бічна панель 111В каркаса показана на Фіг.4; протилежна бічна панель 111А на цих кресленнях не видна). Внутрішній каркас звичайно приєднаний до основної частини 4 пачки шляхом використання адгезиву для приклеювання передньої панелі 112 внутрішнього каркаса до внутрішньої поверхні передньої панелі 12 основної частини. Крім того, бічні панелі 111А і 111В внутрішнього каркаса звичайно приклеєні до внутрішньої поверхні відповідних бічних панелей (11А і 11В, відповідно) основної частини 4. Передня панель 112 і бічні панелі 111A, 111B внутрішнього каркаса 102 продовжуються над основною частиною 4 пачки з ШК. Одним з міркувань для введення внутрішнього каркаса 102 є те, що через виробничий допуск передня панель 12 основної частини може не прилягати точно до передньої панелі 22 кришки; інакше кажучи, може існувати невеликий проміжок у лінії 36 прилягання. Аналогічно, може існувати невеликий проміжок у лінії 37А прилягання між бічною панеллю 11А основної частини й бічною панеллю 21А кришки й/або в лінії 37В прилягання між бічною панеллю 11В основної частини й бічною панеллю 21В кришки. Отже, внутрішній каркас 102 служить в якості заднього захисного шару для будь-якого такого проміжку вздовж ліній 36, 37А і/або 37В прилягання. Крім того, внутрішній каркас захищає сигарети або інші курильні вироби всередині пачки з ШК, щоб їх не було видно, що погіршило б зовнішній вигляд виробу. Внутрішній каркас також служить 95508 8 як бар'єр для проникнення в/виходу з пачки, підвищує міцність пачки (особливо при приклеюванні до основної частини) і допомагає втримувати кришку закритою. На Фіг.4 показана пачка з ШК за одним варіантом здійснення даного винаходу з відкритою кришкою 5. Можна бачити, що кришка містить вигнуте подовження або язичок 201В, що продовжується за межі бічної панелі 21В кришки. Протилежна бічна панель 21А кришки також передбачена з таким вигнутим подовженням 201А (не видно на Фіг.4). На Фіг.5 показана пачка з ШК за Фіг.4 із закритою кришкою. Коли кришка 5 закрита, язичок 201В прослизає між бічною панеллю 11В основної частини й бічною панеллю 111В внутрішнього каркаса, аналогічно для язичка на протилежній стороні пачки. Положення язичка 201В за межами бічної панелі 11В показано штриховою лінією на Фіг.5. Розмір і форма язичка 20ЇВ такі, щоб куточок 210В язичка перебував трохи нижче куточка 15В основної частини 4 пачки з ШК. (Куточок 15В являє собою точку, в якій верхня частина передньої панелі 12 основної частини перетинається верхньою частиною бічної панелі 11В основної частини; це також відповідає точці перетинання лінії 46В і лінії 37В). Це накладення передньої панелі 12 основної частини і язичка 201В забезпечує опір при відкриванні кришки 5. Відповідно, язичок 201В служить як механізм проти нещільного закривання ділянки 5 кришки щодо нижньої ділянки 4. Ступінь накладення між передньою панеллю 12 основної частини і язичком 201В відповідає приблизно 1мм, хоча воно може бути іншим для різних варіантів здійснення. Таке накладення дозволяє відкривати пачку з ШК за умови, що пачка з ШК в основному виготовлена з відносно податливого матеріалу, такого як картон. Зокрема, коли споживач прикладає відповідне зусилля, пачка з ШК трохи деформується, щоб язичок 201В розчепився з передньою панеллю, тим самим, дозволяючи відкрити кришку. Ступінь деформації настільки мала, що пачка пружно повертається до вихідної конфігурації після того, як кришка відкрита. Аналогічно, виникає тимчасова деформація, коли кришку закривають повторно, тим самим, дозволяючи язичку 201В повернутися у положення, показане на Фіг.5 (при цьому механізм проти нещільного закривання кришки також повертається у вихідний стан). Пружної деформації пачки з ШК при відкриванні й закриванні кришки сприяють повернені догори кінці 46А, 46В лінії 36. Таким чином, основна ділянка верхньої частини передньої панелі основної частини, як зазначено за допомогою лінії 36, нижча, ніж кутова ділянка верхньоїчастини передньої панелі основної частини у куточка 15В. При спробі відкрити пачку з ШК язичок 201В направляється бічною панеллю 11В і передньою стінкою 12 основної частини, пов'язаною з куточком 15В, щоб він відхилився всередину, у напрямку області, в якій верхня частина передньої панелі нижча (відповідно лінії 36). Потім язичок 201В вже не зачіпає передню панель 12 основної частини, тим самим, дозволяючи відкрити кришку. 9 Повернені догори кінці передньої панелі 36 основної частини також сприяють закриванню кришки 5, як показано на Фіг.6. Таким чином, коли кришка 5 майже закрита, край язичка 201 А, що прилягає до куточка 210А, стикається з куточком 15А, у якого верхня частина передньої панелі 12 основної частини приєднується до верхньої частини бічної панелі 11А основної частини. У міру того, як кришка опускається, нахил по діагоналі лінії 46А міняється, при цьому куточок 210А язичка 201А проштовхує трохи всередину, у напрямку, показаному стрілкою, за межі площини бічних панелей 11А і 37А. При цьому куточок 210А переміщається від найвищої частини передньої панелі 12 основної частини до нижньої ділянки, що відповідає лінії 36, тим самим, забезпечуючи, щоб язичок 201А не зачіпав передню панель 12 основної частини, не вимагаючи надмірного зусилля з боку споживача. Язичок 201А потім може пружно повернутися до своєї вихідної площинної конфігурації, чому також сприяє розміщення язичка 201А між бічною панеллю 11А основної частини й бічною панеллю 111А внутрішнього каркаса (не показана). Нарешті, коли кришка закрита повністю, язичок 201А перебуває знову у конфігурації, що запобігає нещільному закриванню, показаному на Фіг.5. На Фіг.7 показана пачка з ШК за одним варіантом здійснення даного винаходу з напіввідчиненою кришкою 5. Верхній куточок 16В бічної панелі 11В основної частини, пов'язаної з задньою панеллю 13 основної частини, розташований на більш високому рівні (тобто з накладенням) щодо нижнього куточка 211В язичка 201В, що прилягає до лінії 38 шарніра (див. також Фіг.5). В одному варіанті здійснення область накладення становить у діапазоні від 0,5мм до 2,5мм, наприклад, приблизно 1мм. Очевидно, що в інших варіантах здійснення може бути інший ступінь накладення. Накладення допомагає забезпечити, щоб при закриванні кришки язичок 201В був розміщений всередині (а не зовні) бічної панелі 11В основної частини. Хоча без накладення, коли кришка відкрита повністю (як показано на Фіг.4), нижній куточок 211В ділянки язичка залишається біля верхнього куточка 16В бічної панелі 11В основної частини. Це обмежує можливість значного відносного переміщення між ними. Відповідно, коли кришка починає закриватися, положення куточка 211В всередині куточка 16В зберігається, причому потім інша частина язичка 201В проходить всередину бічної стінки 11В, що забезпечує дію механізму проти нещільного закривання. На Фіг.8 показана заготівля для звичайної пачки з ШК із лініями розрізу, зазначеними суцільними лініями, і лініями згину, зазначеними штриховими лініями. На Фіг.9 показана заготівля для пачки з ШК за одним варіантом здійснення даного винаходу. Очевидно, що хоча заготівля за Фіг.9 містить той же набір панелей, що й заготівля за Фіг.8, і може бути зібрана з використанням тих же розрізів і згинів, форма цієї заготівлі у цілому плюс форма тих же панелей у межах заготівлі відрізняється для Фіг.9 у порівнянні з Фіг.8. На обох кресленнях 8 і 9 показані ті самі додаткові панелі, які не описані вище. Ці додаткові па 95508 10 нелі відгинаються за інші панелі, за винятком панелі 610, яка утворює нижню частину пачки. Таким чином, панель 615 відгинається назад за передню панель 22 кришки; бічні панелі 612А і 612В основи загинаються поверх нижньої частини пачки; бічні внутрішні панелі 611А і 611В приклеюються всередині бічних панелей 11А і 11В; і верхні панелі 614А і 614В кришки загинаються під панель 15 кришки. Відзначте, що язички 201А і 201В приєднані до верхніх панелей 614А і 614В кришки, відповідно. Далі зазначені основні відмінності між заготівлею за Фіг.8 і заготівлею за Фіг.9: а) на заготівлі за Фіг.8 панелі, що відповідають язичкам 201А і 201В, однаково простягаються з відповідними бічними панелями 21А і 21В кришки, відповідно, оскільки на заготівлі за Фіг.9 язички 201А і 201В більші, ніж відповідні бічні панелі 21А і 21В кришки, відповідно. Відповідно, на заготівлі за Фіг.8 панелі, що відповідають язичкам 201А і 201В, не продовжуються нижче бічних панелей 21А і 21В кришки, і, отже, на відміну від заготівлі за Фіг.9, не зачіпають передню панель 12 і/або відповідні бічні панелі 11А і 11В основної частини, щоб забезпечити який-небудь механізм проти нещільного закривання. Відзначте також, що оскільки язички 201А і 201В за Фіг.9 більші, ніж відповідні бічні панелі 21А і 21В кришки, відповідно, при зборці пачки, поверхня фольги бічної панелі 21А кришки може бути використана для приклеювання до язичка 201 А, і вся поверхня бічної панелі 21В кришки може бути використана для приклеювання до язичка 201В. (Це ситуація, протилежна вищезгаданому патенту US 5904244, у якому внутрішні бічні язички для кришки зменшені за розміром у порівнянні з (зовнішніми) бічними панелями кришки); б) на заготівлі за Фіг.9 верхні частини бічних панелей 11А і 11В основної частини подовжені у порівнянні з заготівлею за Фіг.8, як зазначено куточками 16А і 16В. Ці подовжені бічні панелі діють як напрямні, які сприяють утриманню язичків 201А і 201В усередині основної частини пачки; в) на заготівлі за Фіг.9 діагональний розріз на верхніх частинах бічних панелей 11А і 11В основної частини продовжується у передню панель основної частини пачки, як зазначено лініями 46А і 46В. Ці подовження вверх на краях передньої панелі 12 основної частини допомагають утримувати язички 201А і 201В у закритому положенні для забезпечення механізму проти нещільного закривання, але дозволяють відкрити кришку, якщо язички 201А і 201В трохи відігнуті всередину. І, навпаки, при закриванні кришки подовження вверх штовхають язички 201А і 201В всередину, щоб вони не зачіпали передню панель 12 основної частини, тим самим, дозволяючи закрити кришку без надмірного опору. (Відзначте, що деякі існуючі пачки з ШК вже містять діагональний розріз, що продовжується, у верхньої частини бічних панелей 11А і 11В основної частини майже навколо передньої панелі основної частини пачки, головним чином, з міркувань естетики). Очевидно, що оскільки заготівля за Фіг.9 має ту саму загальну структуру, що й заготівля за Фіг.8, з погляду панелей, розрізів і згинів, заводсь 11 ке устаткування, що вже існує для виготовлення пачок з ШК із заготівель за Фіг.8, легко може бути модифіковане для використання заготівель за Фіг.9. Хоча пропонуються різні варіанти здійснення даного винаходу, для фахівця буде очевидно безліч додаткових змін і модифікацій. Наприклад, хоча запропонований спосіб описаний в основному для сигарет, він може бути застосований для 95508 12 більш широкого діапазону курильних виробів, наприклад, сигар. Крім того, описані й проілюстровані у даному документі варіанти здійснення відносяться до упаковок, у яких краї утворені панелями під прямим кутом з округленими краями. Однак також може бути утворена упаковка будь-якої іншої форми, відомої у цій області. Відповідно, обсяг даного винаходу визначається заявленою формулою винаходу і її еквівалентами. 13 95508 14 15 Комп’ютерна верстка Н. Лиcенко 95508 Підписне 16 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
