Адаптер збиральної машини для збирання зернових культур, головним чином кукурудзи

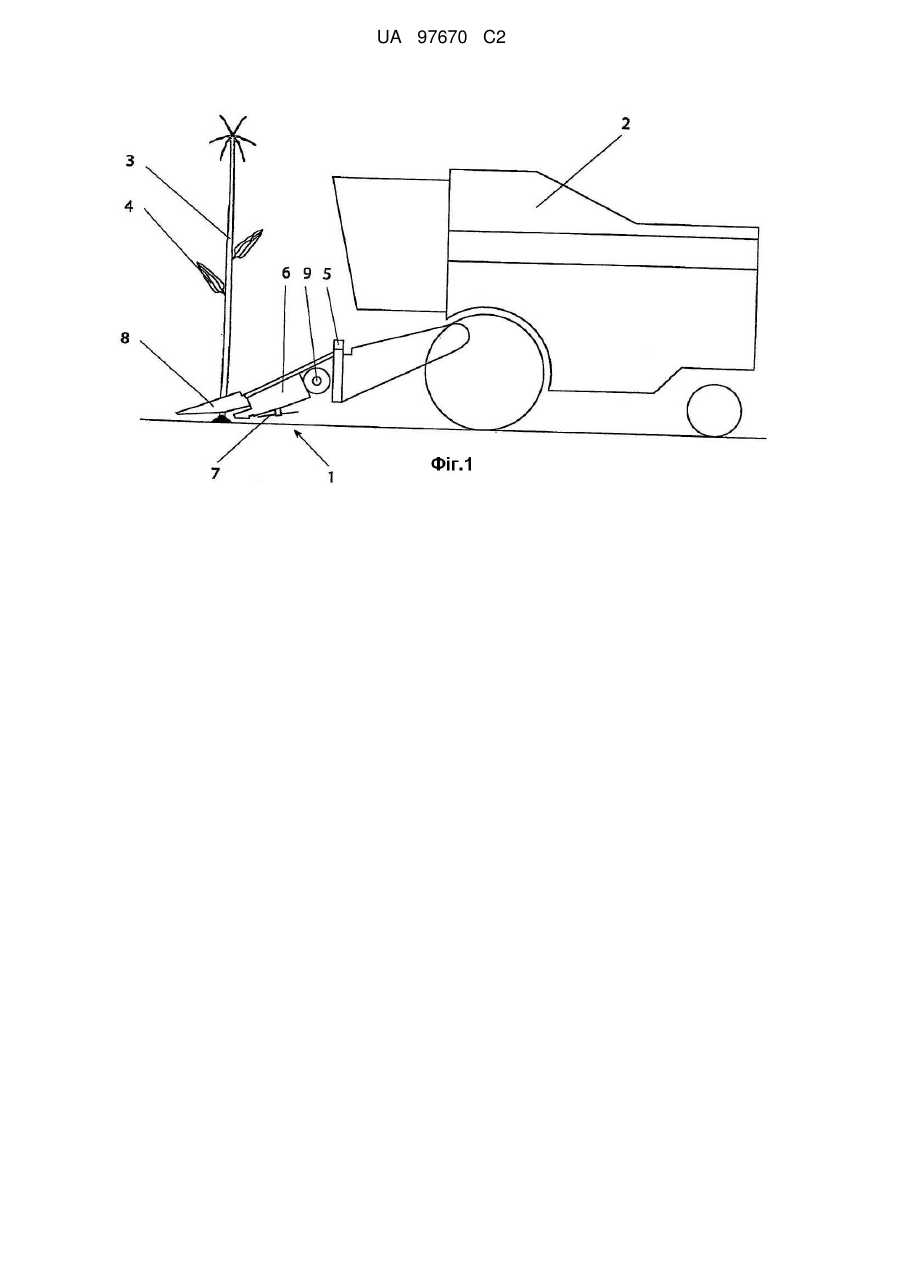

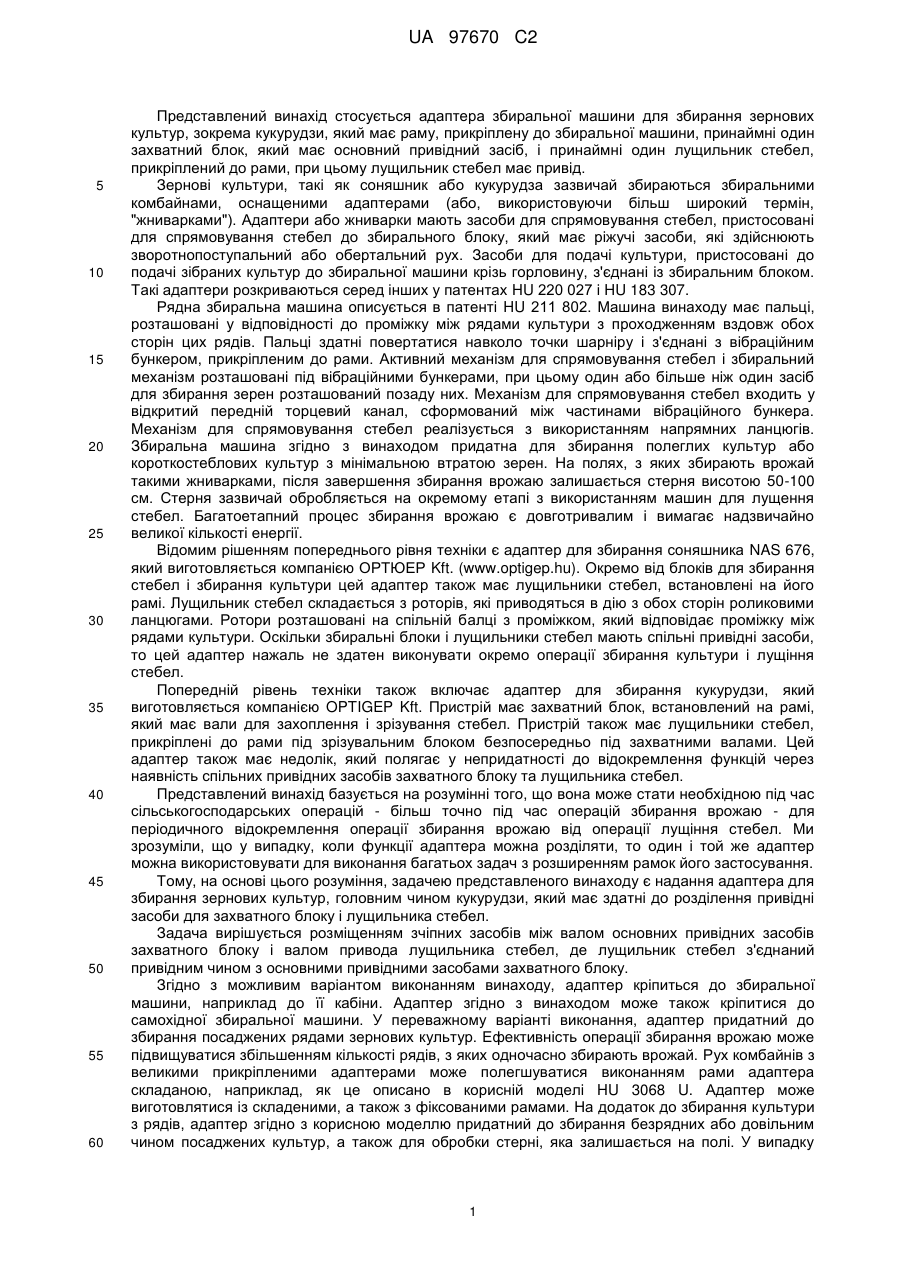

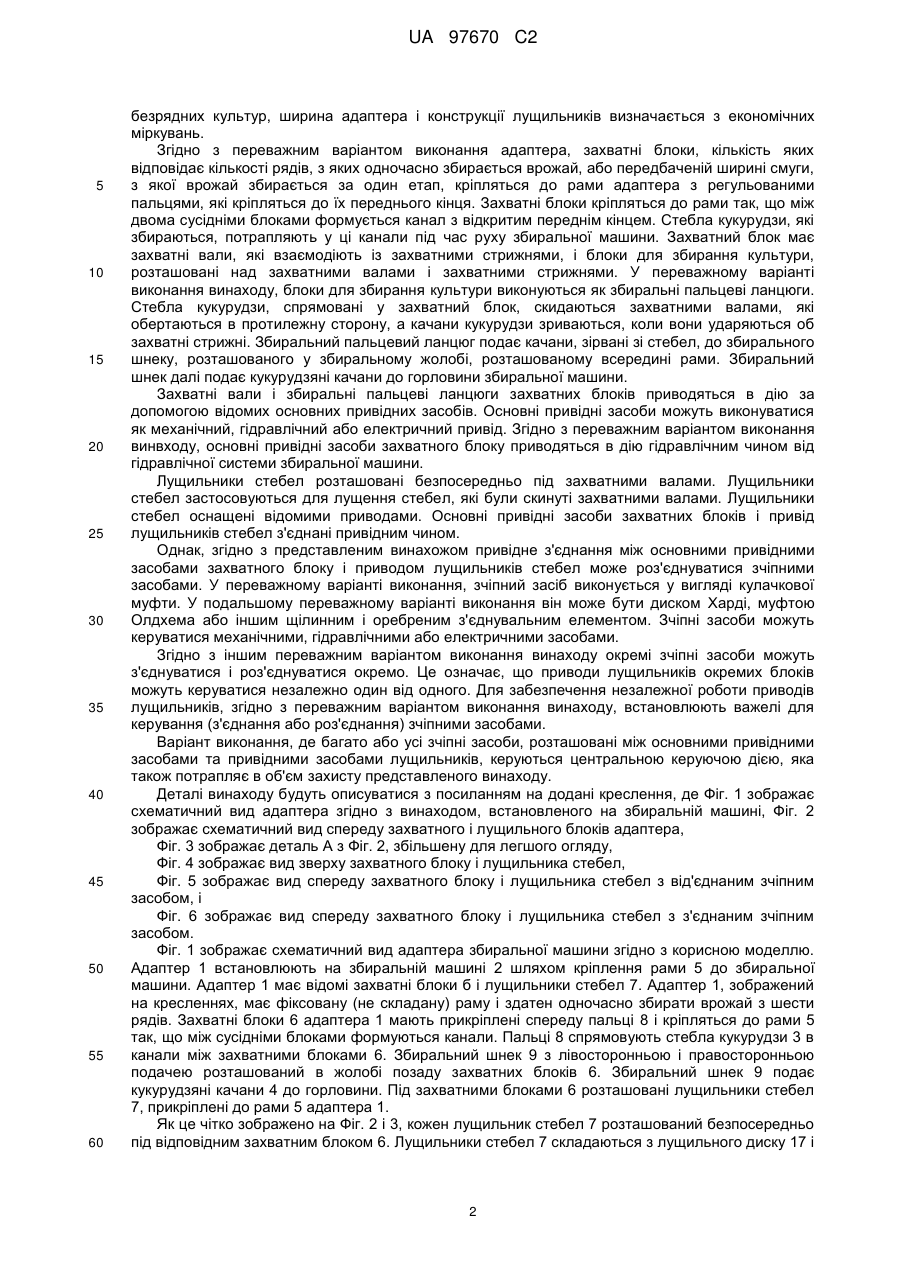

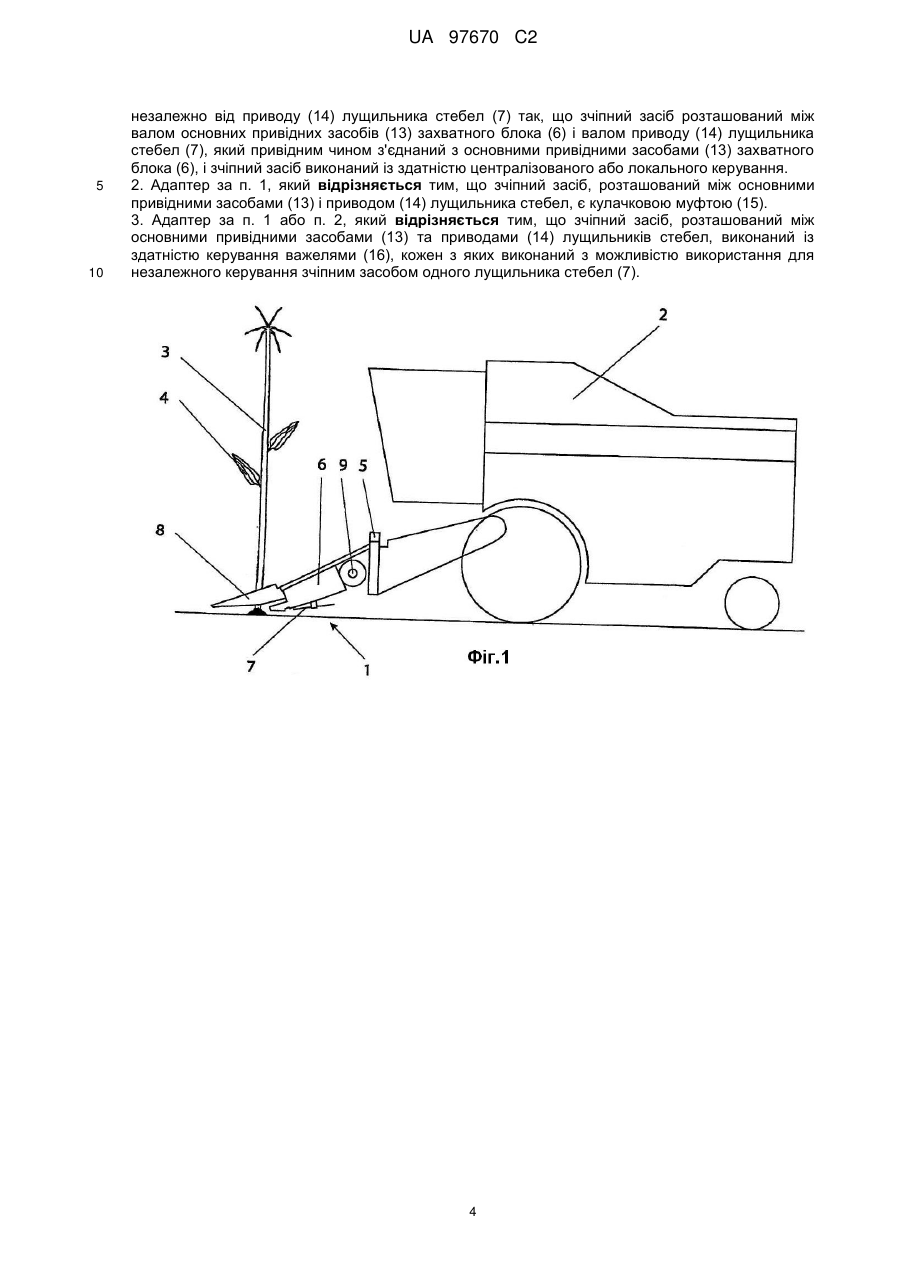

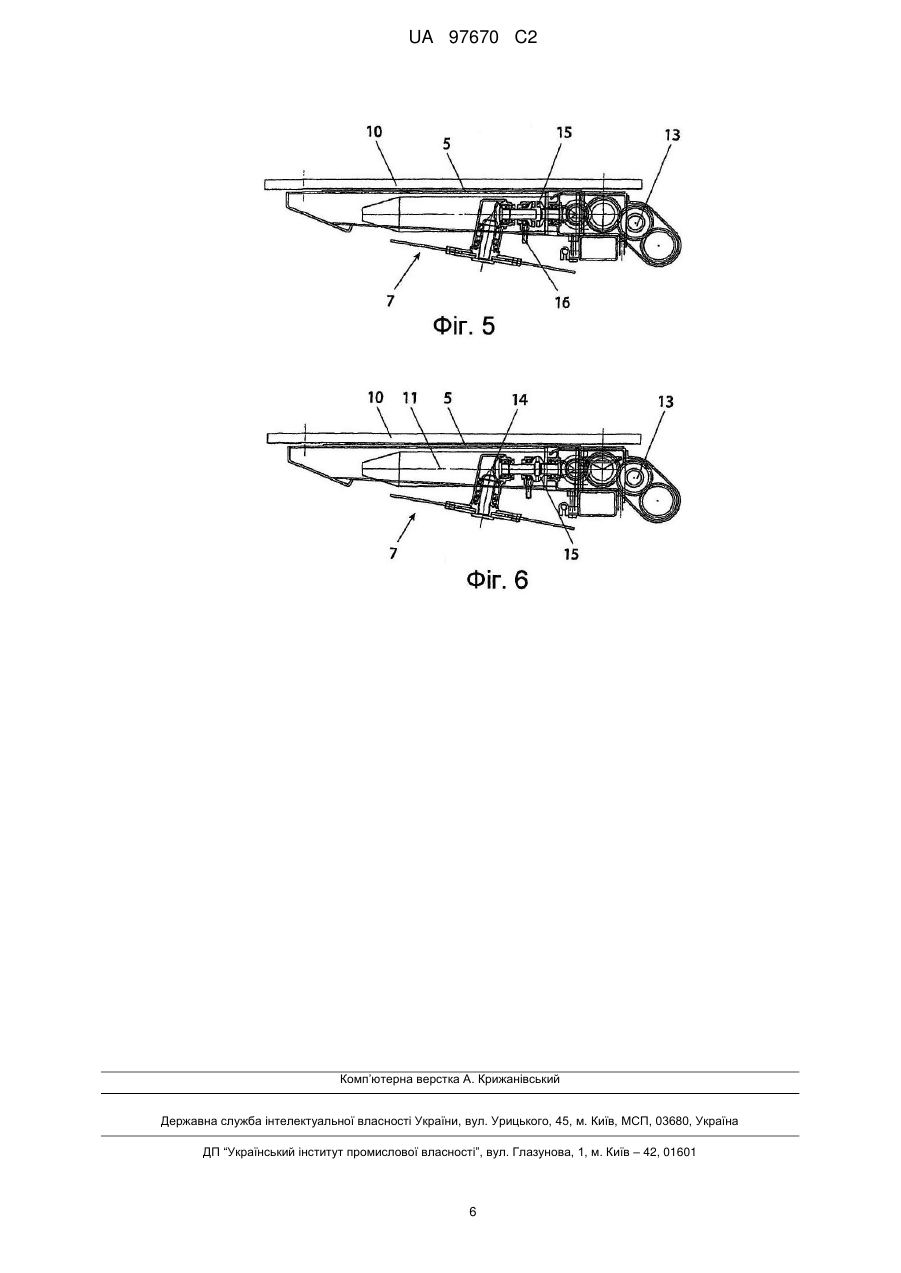

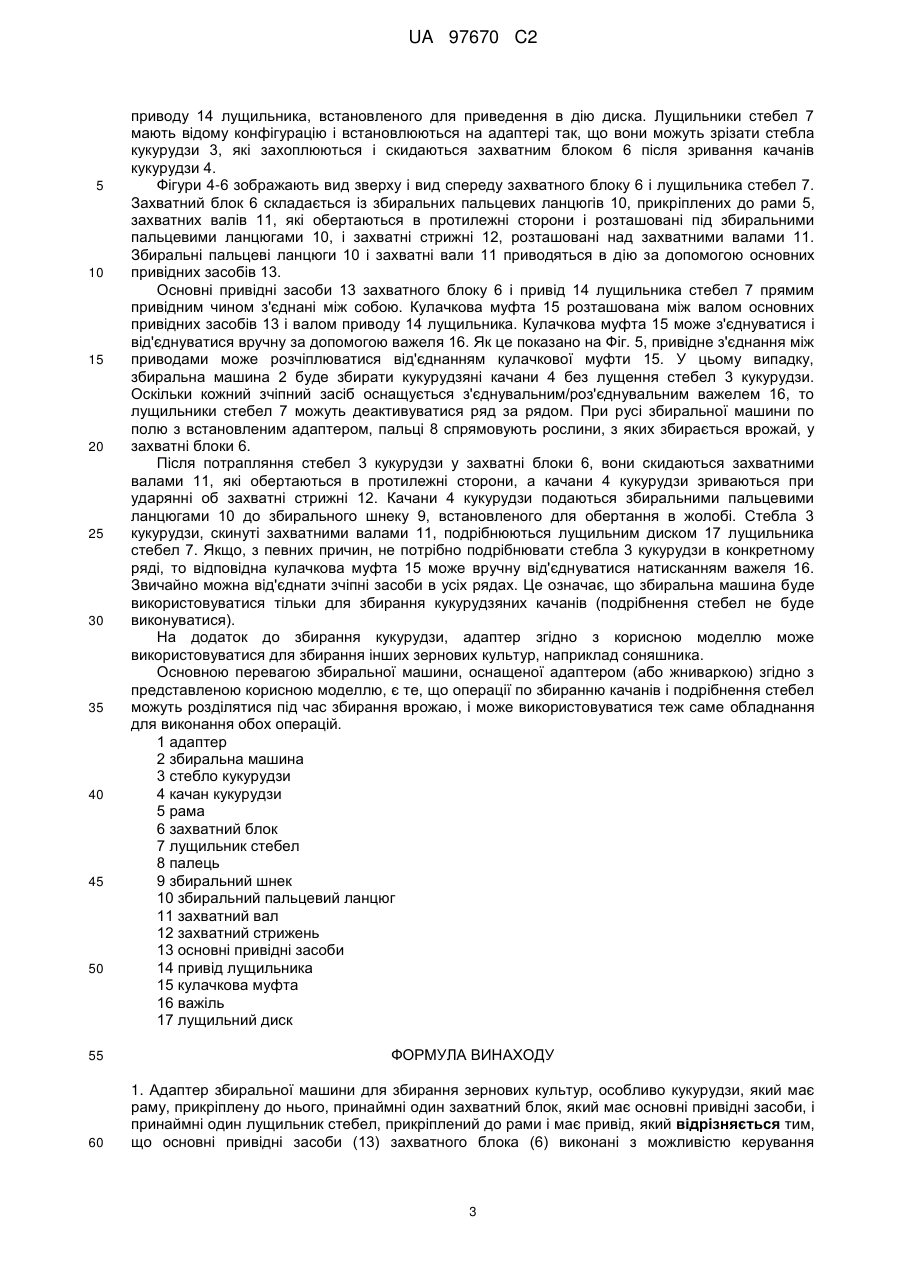

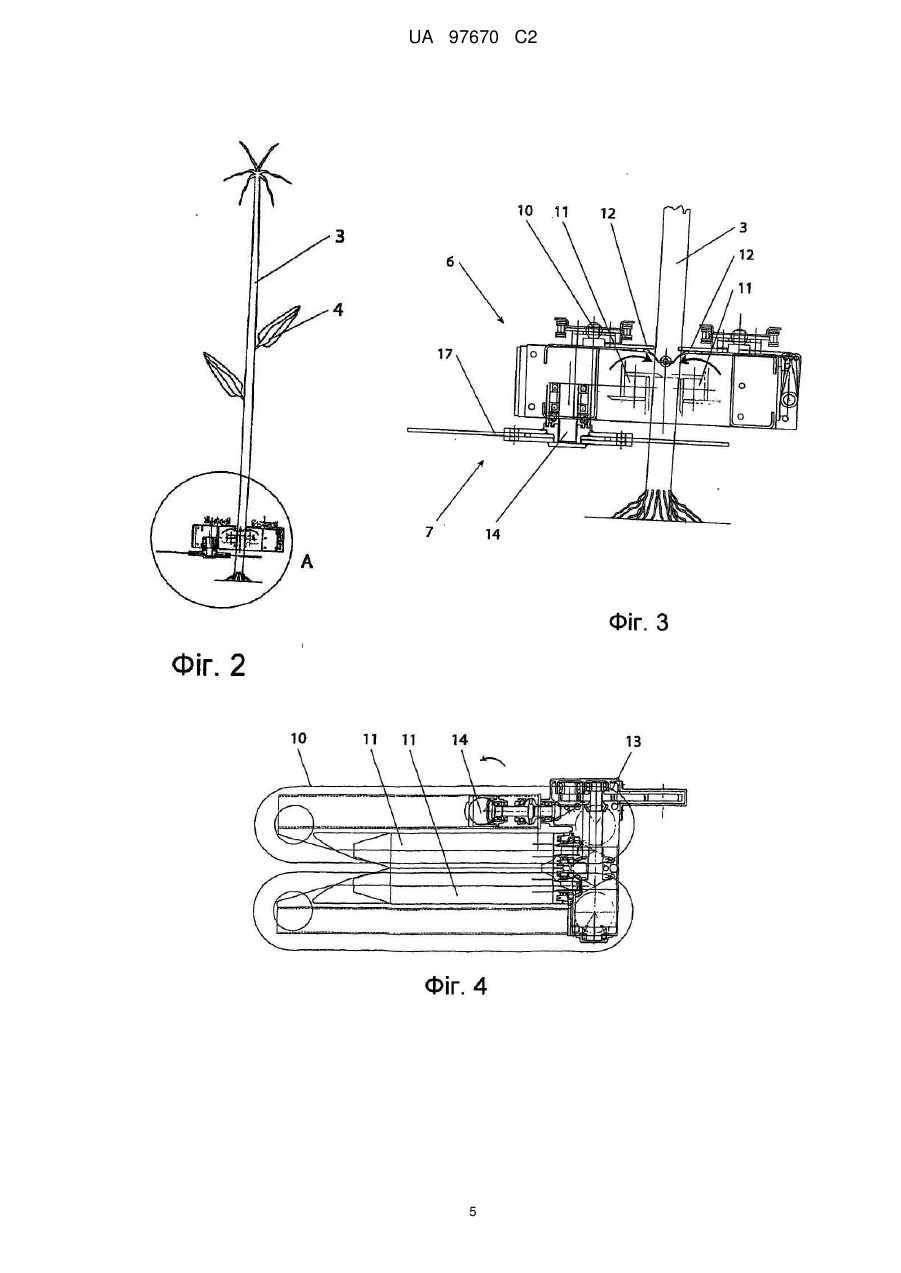

Реферат: Адаптер збиральної машини для збирання зернових культур, головним чином кукурудзи, який має раму, прикріплену до збиральної машини, принаймні один захватний блок (6), який має основні привідні засоби (13) і принаймні один лущильник стебел (7), прикріплений до рами, при цьому лущильник стебел (7) має привід (14), причому основні привідні засоби (13) захватного блока (6) виконані з можливістю керування незалежно від приводу (14) лущильника стебел (7) так, що зчіпний засіб розташований між валом основних привідних засобів (13) захватного блока (6) і валом приводу (14) лущильника стебел (7), який привідним чином з'єднаний з основними привідними засобами (13) захватного блока (6), і зчіпний засіб виконаний із здатністю централізованого або локального керування. UA 97670 C2 (12) UA 97670 C2 UA 97670 C2 5 10 15 20 25 30 35 40 45 50 55 60 Представлений винахід стосується адаптера збиральної машини для збирання зернових культур, зокрема кукурудзи, який має раму, прикріплену до збиральної машини, принаймні один захватний блок, який має основний привідний засіб, і принаймні один лущильник стебел, прикріплений до рами, при цьому лущильник стебел має привід. Зернові культури, такі як соняшник або кукурудза зазвичай збираються збиральними комбайнами, оснащеними адаптерами (або, використовуючи більш широкий термін, "жниварками"). Адаптери або жниварки мають засоби для спрямовування стебел, пристосовані для спрямовування стебел до збирального блоку, який має ріжучі засоби, які здійснюють зворотнопоступальний або обертальний рух. Засоби для подачі культури, пристосовані до подачі зібраних культур до збиральної машини крізь горловину, з'єднані із збиральним блоком. Такі адаптери розкриваються серед інших у патентах HU 220 027 і HU 183 307. Рядна збиральна машина описується в патенті HU 211 802. Машина винаходу має пальці, розташовані у відповідності до проміжку між рядами культури з проходженням вздовж обох сторін цих рядів. Пальці здатні повертатися навколо точки шарніру і з'єднані з вібраційним бункером, прикріпленим до рами. Активний механізм для спрямовування стебел і збиральний механізм розташовані під вібраційними бункерами, при цьому один або більше ніж один засіб для збирання зерен розташований позаду них. Механізм для спрямовування стебел входить у відкритий передній торцевий канал, сформований між частинами вібраційного бункера. Механізм для спрямовування стебел реалізується з використанням напрямних ланцюгів. Збиральна машина згідно з винаходом придатна для збирання полеглих культур або короткостеблових культур з мінімальною втратою зерен. На полях, з яких збирають врожай такими жниварками, після завершення збирання врожаю залишається стерня висотою 50-100 см. Стерня зазвичай обробляється на окремому етапі з використанням машин для лущення стебел. Багатоетапний процес збирання врожаю є довготривалим і вимагає надзвичайно великої кількості енергії. Відомим рішенням попереднього рівня техніки є адаптер для збирання соняшника NAS 676, який виготовляється компанією ОРТЮЕР Kft. (www.optigep.hu). Окремо від блоків для збирання стебел і збирання культури цей адаптер також має лущильники стебел, встановлені на його рамі. Лущильник стебел складається з роторів, які приводяться в дію з обох сторін роликовими ланцюгами. Ротори розташовані на спільній балці з проміжком, який відповідає проміжку між рядами культури. Оскільки збиральні блоки і лущильники стебел мають спільні привідні засоби, то цей адаптер нажаль не здатен виконувати окремо операції збирання культури і лущіння стебел. Попередній рівень техніки також включає адаптер для збирання кукурудзи, який виготовляється компанією OPTIGEP Kft. Пристрій має захватний блок, встановлений на рамі, який має вали для захоплення і зрізування стебел. Пристрій також має лущильники стебел, прикріплені до рами під зрізувальним блоком безпосередньо під захватними валами. Цей адаптер також має недолік, який полягає у непридатності до відокремлення функцій через наявність спільних привідних засобів захватного блоку та лущильника стебел. Представлений винахід базується на розумінні того, що вона може стати необхідною під час сільськогосподарських операцій - більш точно під час операцій збирання врожаю - для періодичного відокремлення операції збирання врожаю від операції лущіння стебел. Ми зрозуміли, що у випадку, коли функції адаптера можна розділяти, то один і той же адаптер можна використовувати для виконання багатьох задач з розширенням рамок його застосування. Тому, на основі цього розуміння, задачею представленого винаходу є надання адаптера для збирання зернових культур, головним чином кукурудзи, який має здатні до розділення привідні засоби для захватного блоку і лущильника стебел. Задача вирішується розміщенням зчіпних засобів між валом основних привідних засобів захватного блоку і валом привода лущильника стебел, де лущильник стебел з'єднаний привідним чином з основними привідними засобами захватного блоку. Згідно з можливим варіантом виконанням винаходу, адаптер кріпиться до збиральної машини, наприклад до її кабіни. Адаптер згідно з винаходом може також кріпитися до самохідної збиральної машини. У переважному варіанті виконання, адаптер придатний до збирання посаджених рядами зернових культур. Ефективність операції збирання врожаю може підвищуватися збільшенням кількості рядів, з яких одночасно збирають врожай. Рух комбайнів з великими прикріпленими адаптерами може полегшуватися виконанням рами адаптера складаною, наприклад, як це описано в корисній моделі HU 3068 U. Адаптер може виготовлятися із складеними, а також з фіксованими рамами. На додаток до збирання культури з рядів, адаптер згідно з корисною моделлю придатний до збирання безрядних або довільним чином посаджених культур, а також для обробки стерні, яка залишається на полі. У випадку 1 UA 97670 C2 5 10 15 20 25 30 35 40 45 50 55 60 безрядних культур, ширина адаптера і конструкції лущильників визначається з економічних міркувань. Згідно з переважним варіантом виконання адаптера, захватні блоки, кількість яких відповідає кількості рядів, з яких одночасно збирається врожай, або передбаченій ширині смуги, з якої врожай збирається за один етап, кріпляться до рами адаптера з регульованими пальцями, які кріпляться до їх переднього кінця. Захватні блоки кріпляться до рами так, що між двома сусідніми блоками формується канал з відкритим переднім кінцем. Стебла кукурудзи, які збираються, потрапляють у ці канали під час руху збиральної машини. Захватний блок має захватні вали, які взаємодіють із захватними стрижнями, і блоки для збирання культури, розташовані над захватними валами і захватними стрижнями. У переважному варіанті виконання винаходу, блоки для збирання культури виконуються як збиральні пальцеві ланцюги. Стебла кукурудзи, спрямовані у захватний блок, скидаються захватними валами, які обертаються в протилежну сторону, а качани кукурудзи зриваються, коли вони ударяються об захватні стрижні. Збиральний пальцевий ланцюг подає качани, зірвані зі стебел, до збирального шнеку, розташованого у збиральному жолобі, розташованому всередині рами. Збиральний шнек далі подає кукурудзяні качани до горловини збиральної машини. Захватні вали і збиральні пальцеві ланцюги захватних блоків приводяться в дію за допомогою відомих основних привідних засобів. Основні привідні засоби можуть виконуватися як механічний, гідравлічний або електричний привід. Згідно з переважним варіантом виконання винвходу, основні привідні засоби захватного блоку приводяться в дію гідравлічним чином від гідравлічної системи збиральної машини. Лущильники стебел розташовані безпосередньо під захватними валами. Лущильники стебел застосовуються для лущення стебел, які були скинуті захватними валами. Лущильники стебел оснащені відомими приводами. Основні привідні засоби захватних блоків і привід лущильників стебел з'єднані привідним чином. Однак, згідно з представленим винахожом привідне з'єднання між основними привідними засобами захватного блоку і приводом лущильників стебел може роз'єднуватися зчіпними засобами. У переважному варіанті виконання, зчіпний засіб виконується у вигляді кулачкової муфти. У подальшому переважному варіанті виконання він може бути диском Харді, муфтою Олдхема або іншим щілинним і оребреним з'єднувальним елементом. Зчіпні засоби можуть керуватися механічними, гідравлічними або електричними засобами. Згідно з іншим переважним варіантом виконання винаходу окремі зчіпні засоби можуть з'єднуватися і роз'єднуватися окремо. Це означає, що приводи лущильників окремих блоків можуть керуватися незалежно один від одного. Для забезпечення незалежної роботи приводів лущильників, згідно з переважним варіантом виконання винаходу, встановлюють важелі для керування (з'єднання або роз'єднання) зчіпними засобами. Варіант виконання, де багато або усі зчіпні засоби, розташовані між основними привідними засобами та привідними засобами лущильників, керуються центральною керуючою дією, яка також потрапляє в об'єм захисту представленого винаходу. Деталі винаходу будуть описуватися з посиланням на додані креслення, де Фіг. 1 зображає схематичний вид адаптера згідно з винаходом, встановленого на збиральній машині, Фіг. 2 зображає схематичний вид спереду захватного і лущильного блоків адаптера, Фіг. 3 зображає деталь А з Фіг. 2, збільшену для легшого огляду, Фіг. 4 зображає вид зверху захватного блоку і лущильника стебел, Фіг. 5 зображає вид спереду захватного блоку і лущильника стебел з від'єднаним зчіпним засобом, і Фіг. 6 зображає вид спереду захватного блоку і лущильника стебел з з'єднаним зчіпним засобом. Фіг. 1 зображає схематичний вид адаптера збиральної машини згідно з корисною моделлю. Адаптер 1 встановлюють на збиральній машині 2 шляхом кріплення рами 5 до збиральної машини. Адаптер 1 має відомі захватні блоки б і лущильники стебел 7. Адаптер 1, зображений на кресленнях, має фіксовану (не складану) раму і здатен одночасно збирати врожай з шести рядів. Захватні блоки 6 адаптера 1 мають прикріплені спереду пальці 8 і кріпляться до рами 5 так, що між сусідніми блоками формуються канали. Пальці 8 спрямовують стебла кукурудзи 3 в канали між захватними блоками 6. Збиральний шнек 9 з лівосторонньою і правосторонньою подачею розташований в жолобі позаду захватних блоків 6. Збиральний шнек 9 подає кукурудзяні качани 4 до горловини. Під захватними блоками 6 розташовані лущильники стебел 7, прикріплені до рами 5 адаптера 1. Як це чітко зображено на Фіг. 2 і 3, кожен лущильник стебел 7 розташований безпосередньо під відповідним захватним блоком 6. Лущильники стебел 7 складаються з лущильного диску 17 і 2 UA 97670 C2 5 10 15 20 25 30 35 40 45 50 приводу 14 лущильника, встановленого для приведення в дію диска. Лущильники стебел 7 мають відому конфігурацію і встановлюються на адаптері так, що вони можуть зрізати стебла кукурудзи 3, які захоплюються і скидаються захватним блоком 6 після зривання качанів кукурудзи 4. Фігури 4-6 зображають вид зверху і вид спереду захватного блоку 6 і лущильника стебел 7. Захватний блок 6 складається із збиральних пальцевих ланцюгів 10, прикріплених до рами 5, захватних валів 11, які обертаються в протилежні сторони і розташовані під збиральними пальцевими ланцюгами 10, і захватні стрижні 12, розташовані над захватними валами 11. Збиральні пальцеві ланцюги 10 і захватні вали 11 приводяться в дію за допомогою основних привідних засобів 13. Основні привідні засоби 13 захватного блоку 6 і привід 14 лущильника стебел 7 прямим привідним чином з'єднані між собою. Кулачкова муфта 15 розташована між валом основних привідних засобів 13 і валом приводу 14 лущильника. Кулачкова муфта 15 може з'єднуватися і від'єднуватися вручну за допомогою важеля 16. Як це показано на Фіг. 5, привідне з'єднання між приводами може розчіплюватися від'єднанням кулачкової муфти 15. У цьому випадку, збиральна машина 2 буде збирати кукурудзяні качани 4 без лущення стебел 3 кукурудзи. Оскільки кожний зчіпний засіб оснащується з'єднувальним/роз'єднувальним важелем 16, то лущильники стебел 7 можуть деактивуватися ряд за рядом. При русі збиральної машини по полю з встановленим адаптером, пальці 8 спрямовують рослини, з яких збирається врожай, у захватні блоки 6. Після потрапляння стебел 3 кукурудзи у захватні блоки 6, вони скидаються захватними валами 11, які обертаються в протилежні сторони, а качани 4 кукурудзи зриваються при ударянні об захватні стрижні 12. Качани 4 кукурудзи подаються збиральними пальцевими ланцюгами 10 до збирального шнеку 9, встановленого для обертання в жолобі. Стебла 3 кукурудзи, скинуті захватними валами 11, подрібнюються лущильним диском 17 лущильника стебел 7. Якщо, з певних причин, не потрібно подрібнювати стебла 3 кукурудзи в конкретному ряді, то відповідна кулачкова муфта 15 може вручну від'єднуватися натисканням важеля 16. Звичайно можна від'єднати зчіпні засоби в усіх рядах. Це означає, що збиральна машина буде використовуватися тільки для збирання кукурудзяних качанів (подрібнення стебел не буде виконуватися). На додаток до збирання кукурудзи, адаптер згідно з корисною моделлю може використовуватися для збирання інших зернових культур, наприклад соняшника. Основною перевагою збиральної машини, оснащеної адаптером (або жниваркою) згідно з представленою корисною моделлю, є те, що операції по збиранню качанів і подрібнення стебел можуть розділятися під час збирання врожаю, і може використовуватися теж саме обладнання для виконання обох операцій. 1 адаптер 2 збиральна машина 3 стебло кукурудзи 4 качан кукурудзи 5 рама 6 захватний блок 7 лущильник стебел 8 палець 9 збиральний шнек 10 збиральний пальцевий ланцюг 11 захватний вал 12 захватний стрижень 13 основні привідні засоби 14 привід лущильника 15 кулачкова муфта 16 важіль 17 лущильний диск 55 ФОРМУЛА ВИНАХОДУ 60 1. Адаптер збиральної машини для збирання зернових культур, особливо кукурудзи, який має раму, прикріплену до нього, принаймні один захватний блок, який має основні привідні засоби, і принаймні один лущильник стебел, прикріплений до рами і має привід, який відрізняється тим, що основні привідні засоби (13) захватного блока (6) виконані з можливістю керування 3 UA 97670 C2 5 10 незалежно від приводу (14) лущильника стебел (7) так, що зчіпний засіб розташований між валом основних привідних засобів (13) захватного блока (6) і валом приводу (14) лущильника стебел (7), який привідним чином з'єднаний з основними привідними засобами (13) захватного блока (6), і зчіпний засіб виконаний із здатністю централізованого або локального керування. 2. Адаптер за п. 1, який відрізняється тим, що зчіпний засіб, розташований між основними привідними засобами (13) і приводом (14) лущильника стебел, є кулачковою муфтою (15). 3. Адаптер за п. 1 або п. 2, який відрізняється тим, що зчіпний засіб, розташований між основними привідними засобами (13) та приводами (14) лущильників стебел, виконаний із здатністю керування важелями (16), кожен з яких виконаний з можливістю використання для незалежного керування зчіпним засобом одного лущильника стебел (7). 4 UA 97670 C2 5 UA 97670 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
