Комплект тактичного обвісу стрілецької зброї за схемою буллпап

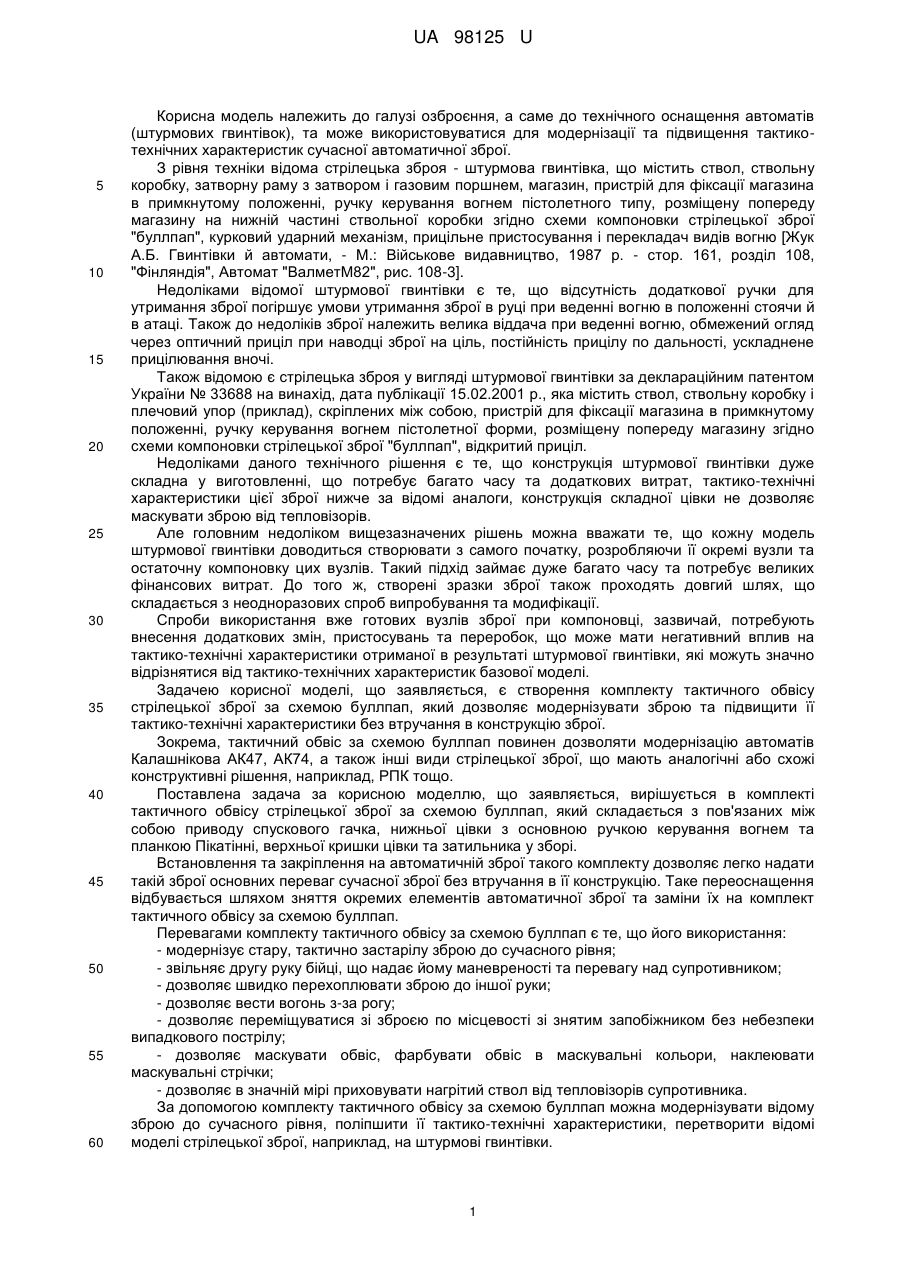

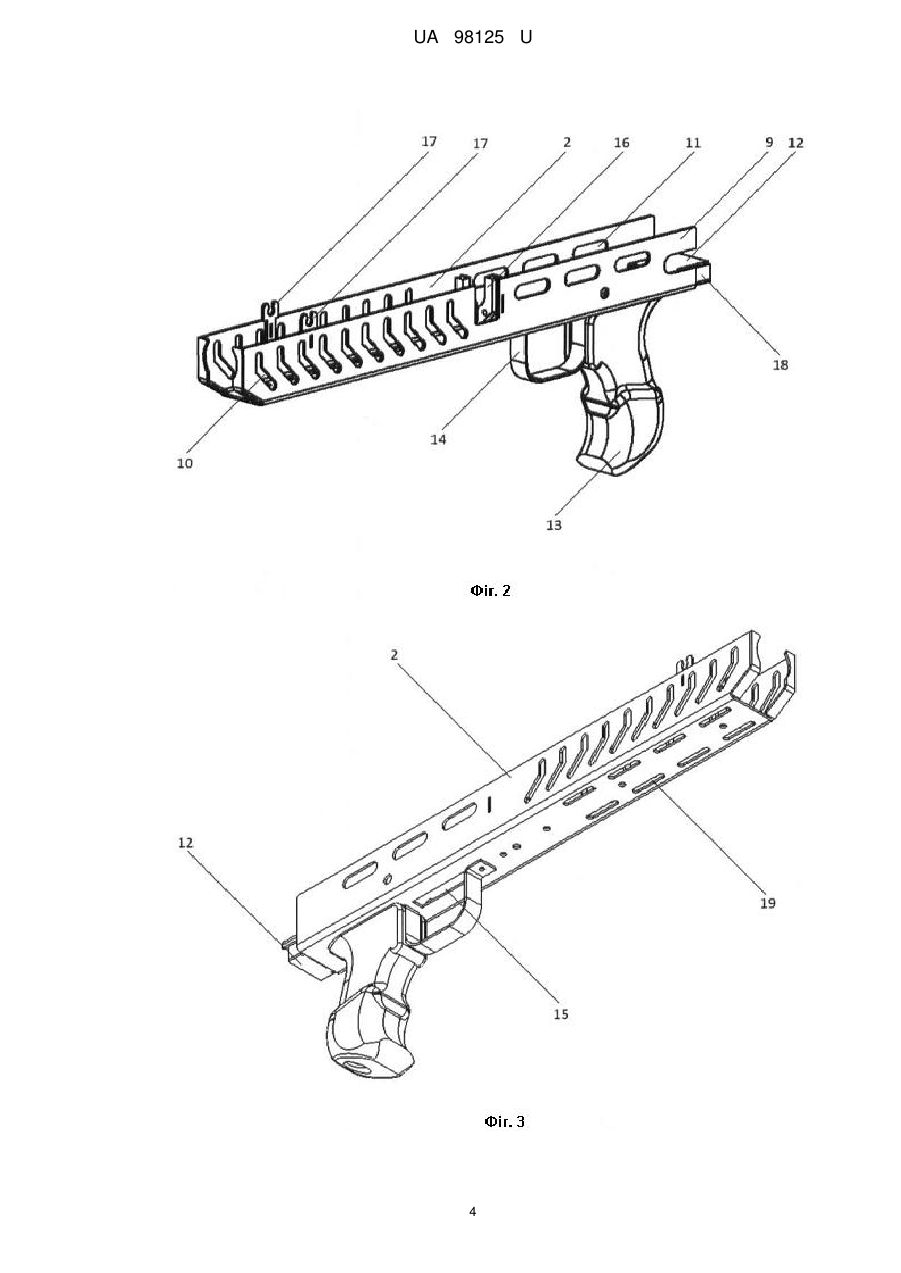

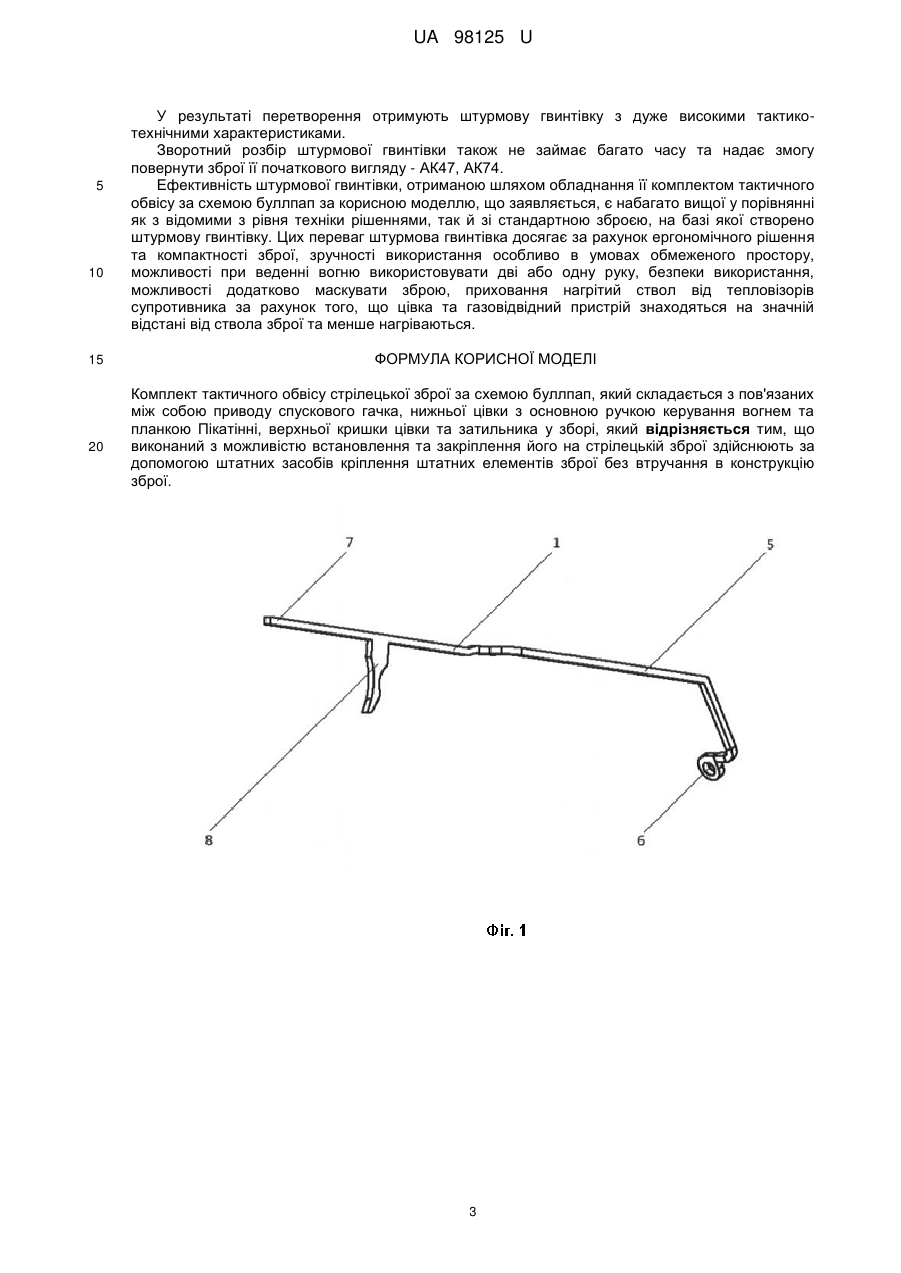

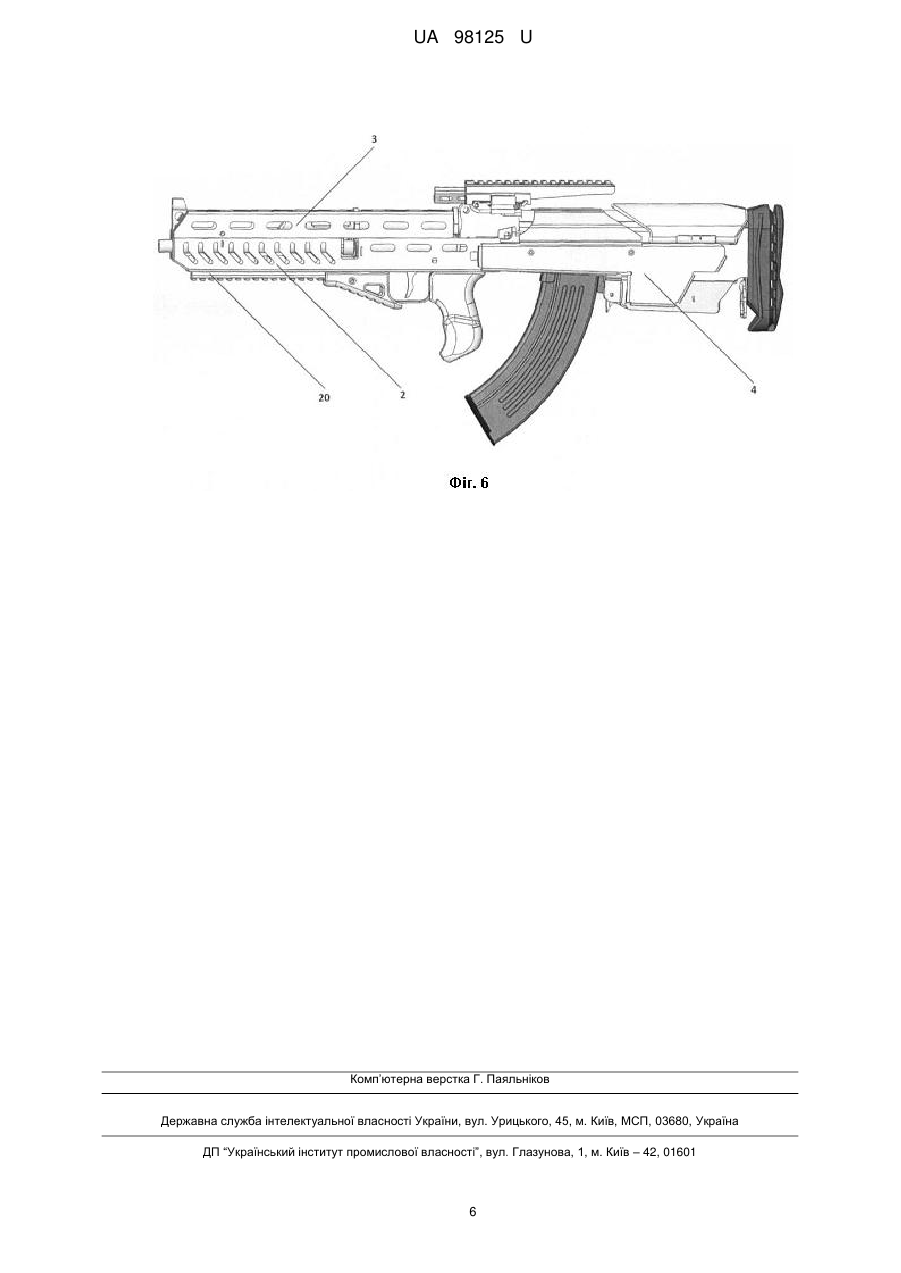

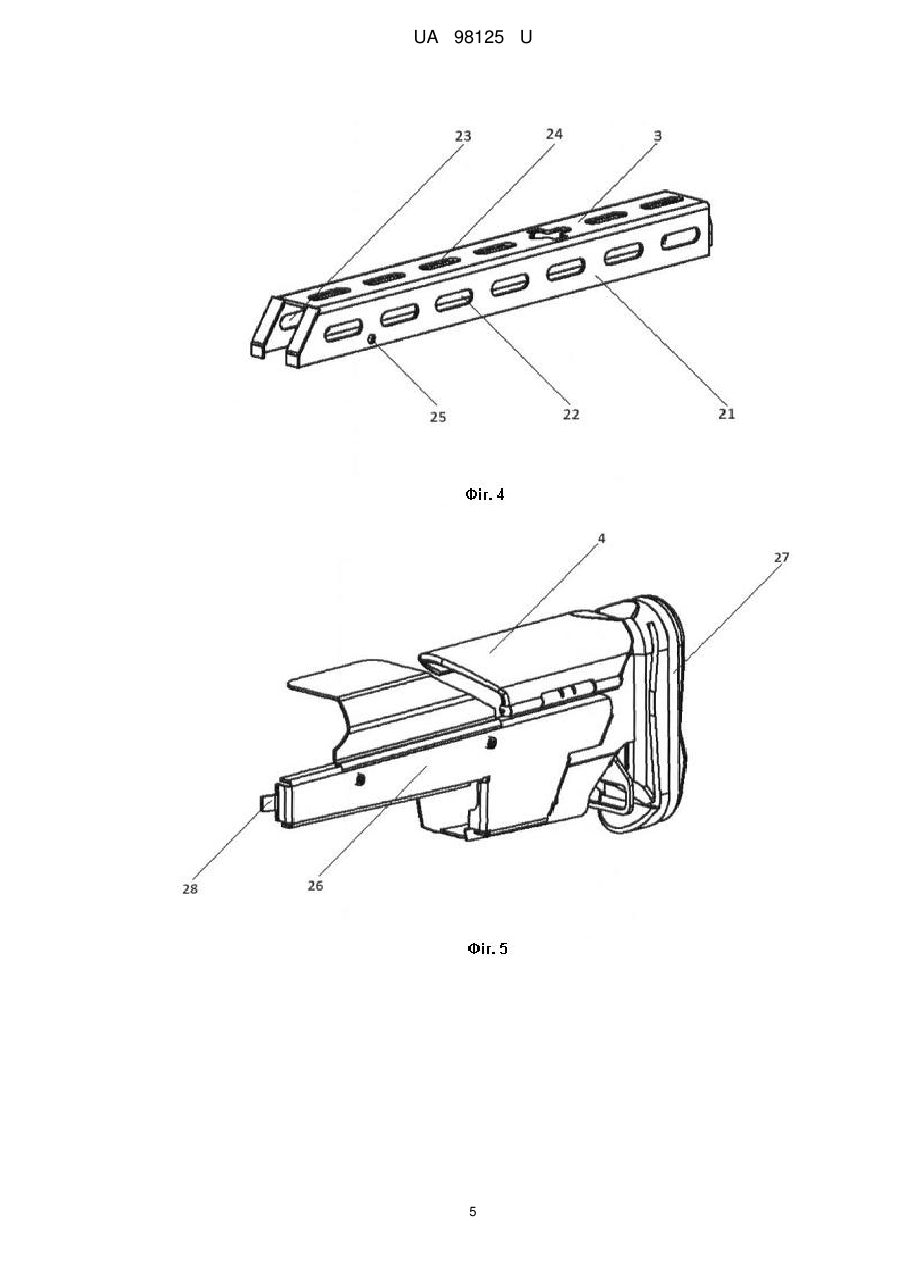

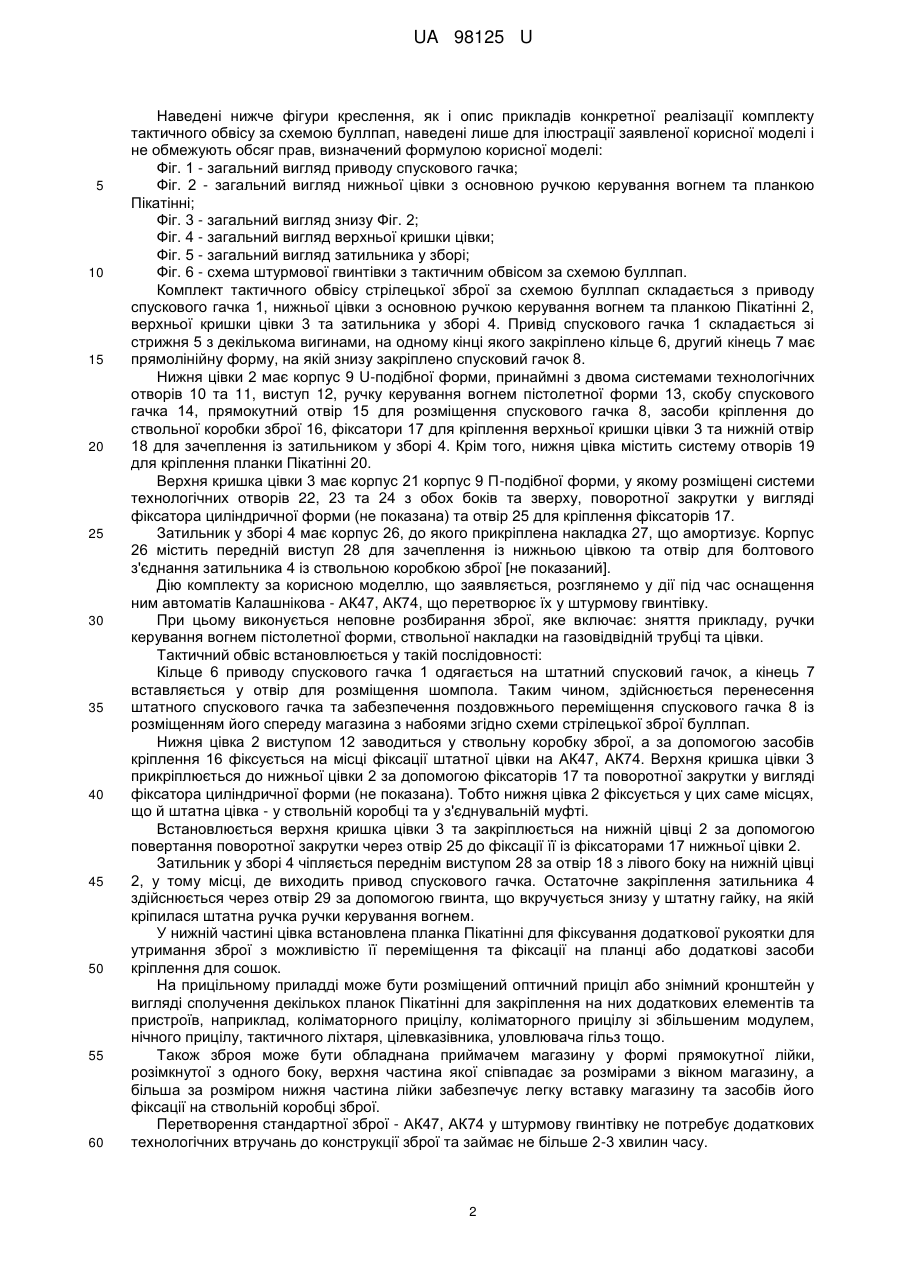

Реферат: Комплект тактичного обвісу стрілецької зброї за схемою буллпап складається з пов'язаних між собою приводу спускового гачка, нижньої цівки з основною ручкою керування вогнем та планкою Пікатінні, верхньої кришки цівки та затильника у зборі, при цьому виконаний з можливістю встановлення та закріплення його на стрілецькій зброї здійснюють за допомогою штатних засобів кріплення штатних елементів зброї без втручання в конструкцію зброї. UA 98125 U (12) UA 98125 U UA 98125 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до технічного оснащення автоматів (штурмових гвинтівок), та може використовуватися для модернізації та підвищення тактикотехнічних характеристик сучасної автоматичної зброї. З рівня техніки відома стрілецька зброя - штурмова гвинтівка, що містить ствол, ствольну коробку, затворну раму з затвором і газовим поршнем, магазин, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетного типу, розміщену попереду магазину на нижній частині ствольної коробки згідно схеми компоновки стрілецької зброї "буллпап", курковий ударний механізм, прицільне пристосування і перекладач видів вогню [Жук А.Б. Гвинтівки й автомати, - М.: Військове видавництво, 1987 р. - стор. 161, розділ 108, "Фінляндія", Автомат "ВалметМ82", рис. 108-3]. Недоліками відомої штурмової гвинтівки є те, що відсутність додаткової ручки для утримання зброї погіршує умови утримання зброї в руці при веденні вогню в положенні стоячи й в атаці. Також до недоліків зброї належить велика віддача при веденні вогню, обмежений огляд через оптичний приціл при наводці зброї на ціль, постійність прицілу по дальності, ускладнене прицілювання вночі. Також відомою є стрілецька зброя у вигляді штурмової гвинтівки за деклараційним патентом України № 33688 на винахід, дата публікації 15.02.2001 p., яка містить ствол, ствольну коробку і плечовий упор (приклад), скріплених між собою, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетної форми, розміщену попереду магазину згідно схеми компоновки стрілецької зброї "буллпап", відкритий приціл. Недоліками даного технічного рішення є те, що конструкція штурмової гвинтівки дуже складна у виготовленні, що потребує багато часу та додаткових витрат, тактико-технічні характеристики цієї зброї нижче за відомі аналоги, конструкція складної цівки не дозволяє маскувати зброю від тепловізорів. Але головним недоліком вищезазначених рішень можна вважати те, що кожну модель штурмової гвинтівки доводиться створювати з самого початку, розробляючи її окремі вузли та остаточну компоновку цих вузлів. Такий підхід займає дуже багато часу та потребує великих фінансових витрат. До того ж, створені зразки зброї також проходять довгий шлях, що складається з неодноразових спроб випробування та модифікації. Спроби використання вже готових вузлів зброї при компоновці, зазвичай, потребують внесення додаткових змін, пристосувань та переробок, що може мати негативний вплив на тактико-технічні характеристики отриманої в результаті штурмової гвинтівки, які можуть значно відрізнятися від тактико-технічних характеристик базової моделі. Задачею корисної моделі, що заявляється, є створення комплекту тактичного обвісу стрілецької зброї за схемою буллпап, який дозволяє модернізувати зброю та підвищити її тактико-технічні характеристики без втручання в конструкцію зброї. Зокрема, тактичний обвіс за схемою буллпап повинен дозволяти модернізацію автоматів Калашнікова АК47, АК74, а також інші види стрілецької зброї, що мають аналогічні або схожі конструктивні рішення, наприклад, РПК тощо. Поставлена задача за корисною моделлю, що заявляється, вирішується в комплекті тактичного обвісу стрілецької зброї за схемою буллпап, який складається з пов'язаних між собою приводу спускового гачка, нижньої цівки з основною ручкою керування вогнем та планкою Пікатінні, верхньої кришки цівки та затильника у зборі. Встановлення та закріплення на автоматичній зброї такого комплекту дозволяє легко надати такій зброї основних переваг сучасної зброї без втручання в її конструкцію. Таке переоснащення відбувається шляхом зняття окремих елементів автоматичної зброї та заміни їх на комплект тактичного обвісу за схемою буллпап. Перевагами комплекту тактичного обвісу за схемою буллпап є те, що його використання: - модернізує стару, тактично застарілу зброю до сучасного рівня; - звільняє другу руку бійці, що надає йому маневреності та перевагу над супротивником; - дозволяє швидко перехоплювати зброю до іншої руки; - дозволяє вести вогонь з-за рогу; - дозволяє переміщуватися зі зброєю по місцевості зі знятим запобіжником без небезпеки випадкового пострілу; - дозволяє маскувати обвіс, фарбувати обвіс в маскувальні кольори, наклеювати маскувальні стрічки; - дозволяє в значній мірі приховувати нагрітий ствол від тепловізорів супротивника. За допомогою комплекту тактичного обвісу за схемою буллпап можна модернізувати відому зброю до сучасного рівня, поліпшити її тактико-технічні характеристики, перетворити відомі моделі стрілецької зброї, наприклад, на штурмові гвинтівки. 1 UA 98125 U 5 10 15 20 25 30 35 40 45 50 55 60 Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації комплекту тактичного обвісу за схемою буллпап, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд приводу спускового гачка; Фіг. 2 - загальний вигляд нижньої цівки з основною ручкою керування вогнем та планкою Пікатінні; Фіг. 3 - загальний вигляд знизу Фіг. 2; Фіг. 4 - загальний вигляд верхньої кришки цівки; Фіг. 5 - загальний вигляд затильника у зборі; Фіг. 6 - схема штурмової гвинтівки з тактичним обвісом за схемою буллпап. Комплект тактичного обвісу стрілецької зброї за схемою буллпап складається з приводу спускового гачка 1, нижньої цівки з основною ручкою керування вогнем та планкою Пікатінні 2, верхньої кришки цівки 3 та затильника у зборі 4. Привід спускового гачка 1 складається зі стрижня 5 з декількома вигинами, на одному кінці якого закріплено кільце 6, другий кінець 7 має прямолінійну форму, на якій знизу закріплено спусковий гачок 8. Нижня цівки 2 має корпус 9 U-подібної форми, принаймні з двома системами технологічних отворів 10 та 11, виступ 12, ручку керування вогнем пістолетної форми 13, скобу спускового гачка 14, прямокутний отвір 15 для розміщення спускового гачка 8, засоби кріплення до ствольної коробки зброї 16, фіксатори 17 для кріплення верхньої кришки цівки 3 та нижній отвір 18 для зачеплення із затильником у зборі 4. Крім того, нижня цівка містить систему отворів 19 для кріплення планки Пікатінні 20. Верхня кришка цівки 3 має корпус 21 корпус 9 П-подібної форми, у якому розміщені системи технологічних отворів 22, 23 та 24 з обох боків та зверху, поворотної закрутки у вигляді фіксатора циліндричної форми (не показана) та отвір 25 для кріплення фіксаторів 17. Затильник у зборі 4 має корпус 26, до якого прикріплена накладка 27, що амортизує. Корпус 26 містить передній виступ 28 для зачеплення із нижньою цівкою та отвір для болтового з'єднання затильника 4 із ствольною коробкою зброї [не показаний]. Дію комплекту за корисною моделлю, що заявляється, розглянемо у дії під час оснащення ним автоматів Калашнікова - АК47, АК74, що перетворює їх у штурмову гвинтівку. При цьому виконується неповне розбирання зброї, яке включає: зняття прикладу, ручки керування вогнем пістолетної форми, ствольної накладки на газовідвідній трубці та цівки. Тактичний обвіс встановлюється у такій послідовності: Кільце 6 приводу спускового гачка 1 одягається на штатний спусковий гачок, а кінець 7 вставляється у отвір для розміщення шомпола. Таким чином, здійснюється перенесення штатного спускового гачка та забезпечення поздовжнього переміщення спускового гачка 8 із розміщенням його спереду магазина з набоями згідно схеми стрілецької зброї буллпап. Нижня цівка 2 виступом 12 заводиться у ствольну коробку зброї, а за допомогою засобів кріплення 16 фіксується на місці фіксації штатної цівки на АК47, АК74. Верхня кришка цівки 3 прикріплюється до нижньої цівки 2 за допомогою фіксаторів 17 та поворотної закрутки у вигляді фіксатора циліндричної форми (не показана). Тобто нижня цівка 2 фіксується у цих саме місцях, що й штатна цівка - у ствольній коробці та у з'єднувальній муфті. Встановлюється верхня кришка цівки 3 та закріплюється на нижній цівці 2 за допомогою повертання поворотної закрутки через отвір 25 до фіксації її із фіксаторами 17 нижньої цівки 2. Затильник у зборі 4 чіпляється переднім виступом 28 за отвір 18 з лівого боку на нижній цівці 2, у тому місці, де виходить привод спускового гачка. Остаточне закріплення затильника 4 здійснюється через отвір 29 за допомогою гвинта, що вкручується знизу у штатну гайку, на якій кріпилася штатна ручка ручки керування вогнем. У нижній частині цівка встановлена планка Пікатінні для фіксування додаткової рукоятки для утримання зброї з можливістю її переміщення та фіксації на планці або додаткові засоби кріплення для сошок. На прицільному приладді може бути розміщений оптичний приціл або знімний кронштейн у вигляді сполучення декількох планок Пікатінні для закріплення на них додаткових елементів та пристроїв, наприклад, коліматорного прицілу, коліматорного прицілу зі збільшеним модулем, нічного прицілу, тактичного ліхтаря, цілевказівника, уловлювача гільз тощо. Також зброя може бути обладнана приймачем магазину у формі прямокутної лійки, розімкнутої з одного боку, верхня частина якої співпадає за розмірами з вікном магазину, а більша за розміром нижня частина лійки забезпечує легку вставку магазину та засобів його фіксації на ствольній коробці зброї. Перетворення стандартної зброї - АК47, АК74 у штурмову гвинтівку не потребує додаткових технологічних втручань до конструкції зброї та займає не більше 2-3 хвилин часу. 2 UA 98125 U 5 10 15 20 У результаті перетворення отримують штурмову гвинтівку з дуже високими тактикотехнічними характеристиками. Зворотний розбір штурмової гвинтівки також не займає багато часу та надає змогу повернути зброї її початкового вигляду - АК47, АК74. Ефективність штурмової гвинтівки, отриманою шляхом обладнання її комплектом тактичного обвісу за схемою буллпап за корисною моделлю, що заявляється, є набагато вищої у порівнянні як з відомими з рівня техніки рішеннями, так й зі стандартною зброєю, на базі якої створено штурмову гвинтівку. Цих переваг штурмова гвинтівка досягає за рахунок ергономічного рішення та компактності зброї, зручності використання особливо в умовах обмеженого простору, можливості при веденні вогню використовувати дві або одну руку, безпеки використання, можливості додатково маскувати зброю, приховання нагрітий ствол від тепловізорів супротивника за рахунок того, що цівка та газовідвідний пристрій знаходяться на значній відстані від ствола зброї та менше нагріваються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Комплект тактичного обвісу стрілецької зброї за схемою буллпап, який складається з пов'язаних між собою приводу спускового гачка, нижньої цівки з основною ручкою керування вогнем та планкою Пікатінні, верхньої кришки цівки та затильника у зборі, який відрізняється тим, що виконаний з можливістю встановлення та закріплення його на стрілецькій зброї здійснюють за допомогою штатних засобів кріплення штатних елементів зброї без втручання в конструкцію зброї. 3 UA 98125 U 4 UA 98125 U 5 UA 98125 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
