Ґрунтообробний пристрій з великою шириною захвату

Номер патенту: 98471

Опубліковано: 25.05.2012

Автори: Тербовен Йоханнес, Ахтен Георг

Завантажити PDF файл.

Формула / Реферат

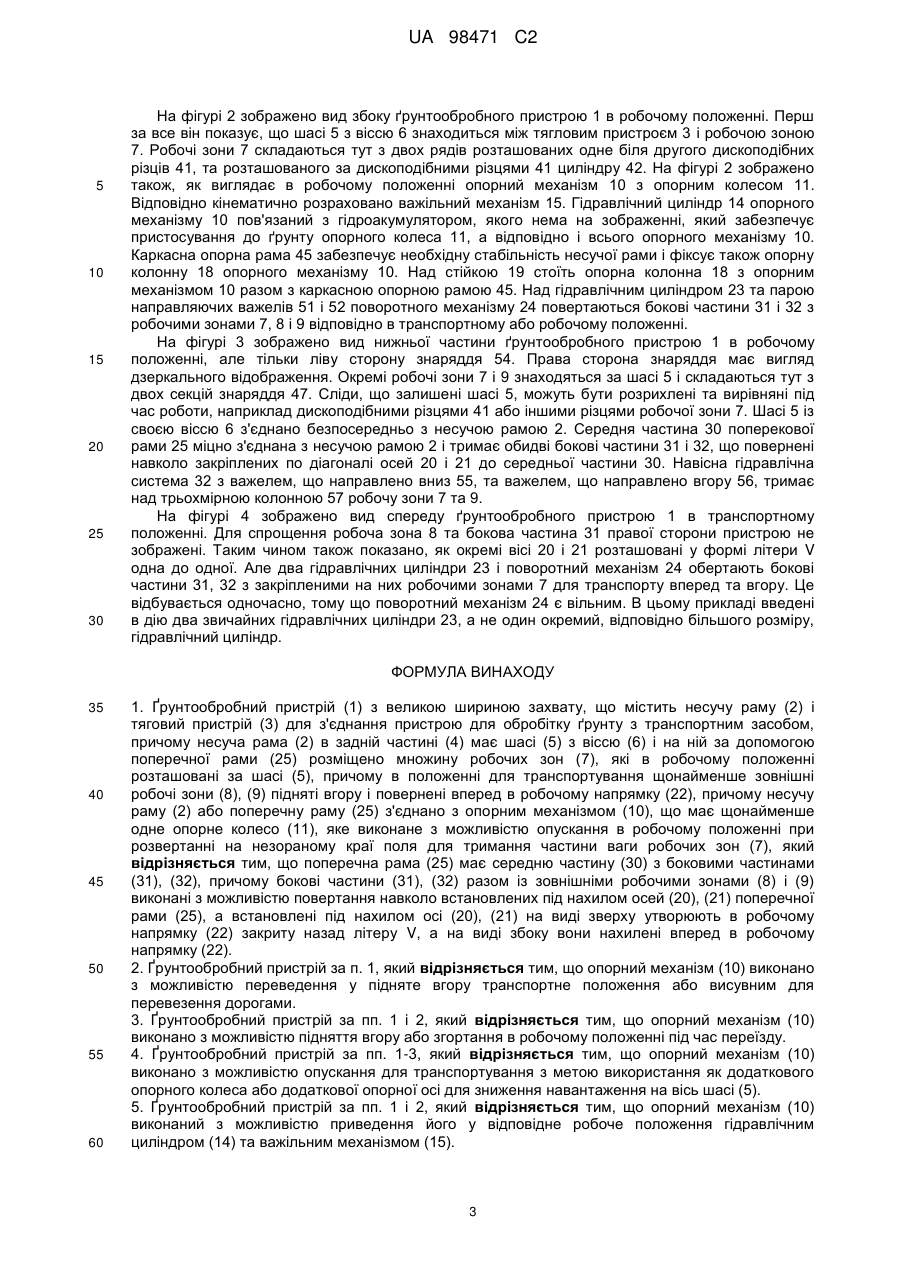

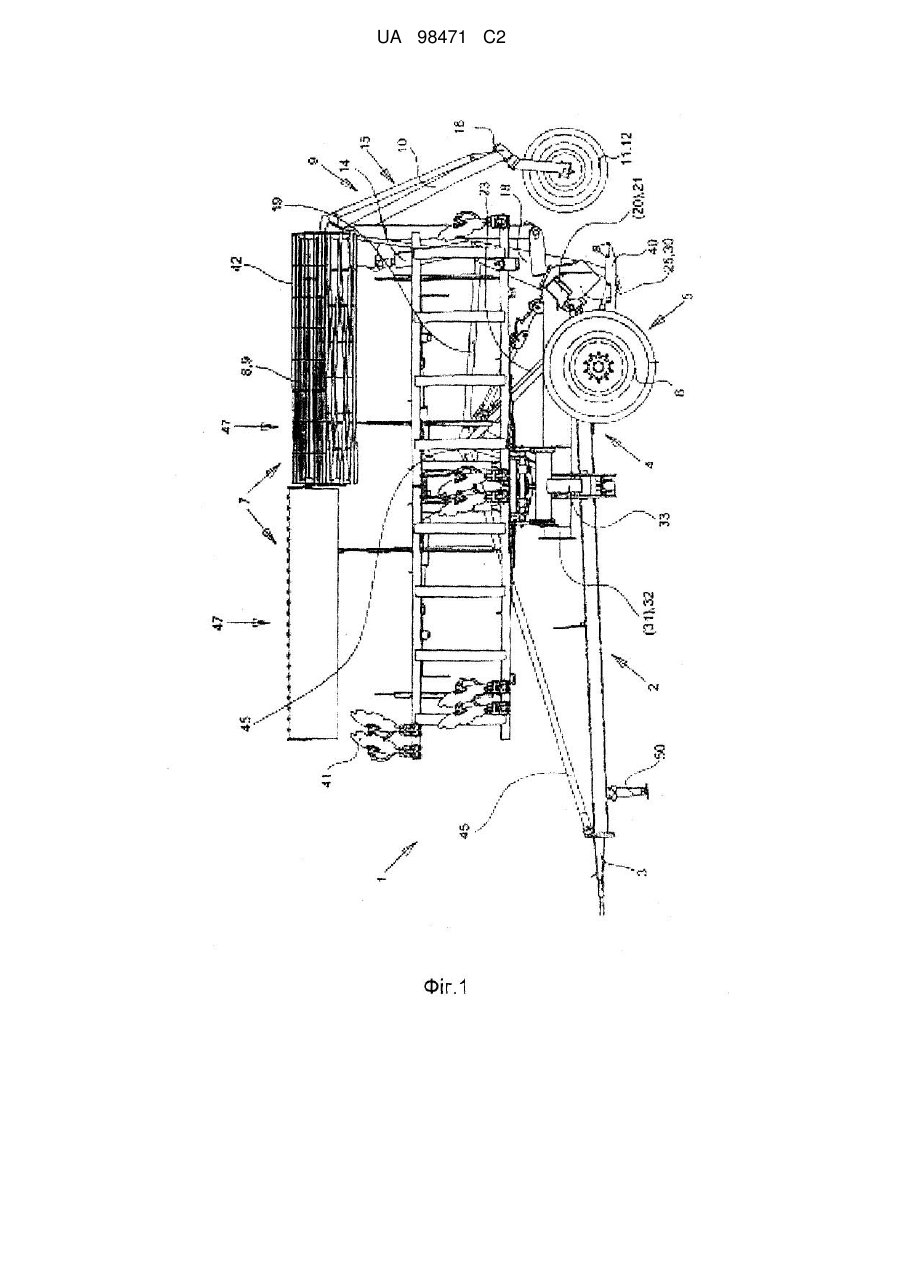

1. Ґрунтообробний пристрій (1) з великою шириною захвату, що містить несучу раму (2) і тяговий пристрій (3) для з'єднання пристрою для обробітку ґрунту з транспортним засобом, причому несуча рама (2) в задній частині (4) має шасі (5) з віссю (6) і на ній за допомогою поперечної рами (25) розміщено множину робочих зон (7), які в робочому положенні розташовані за шасі (5), причому в положенні для транспортування щонайменше зовнішні робочі зони (8), (9) підняті вгору і повернені вперед в робочому напрямку (22), причому несучу раму (2) або поперечну раму (25) з'єднано з опорним механізмом (10), що має щонайменше одне опорне колесо (11), яке виконане з можливістю опускання в робочому положенні при розвертанні на незораному краї поля для тримання частини ваги робочих зон (7), який відрізняється тим, що поперечна рама (25) має середню частину (30) з боковими частинами (31), (32), причому бокові частини (31), (32) разом із зовнішніми робочими зонами (8) і (9) виконані з можливістю повертання навколо встановлених під нахилом осей (20), (21) поперечної рами (25), а встановлені під нахилом осі (20), (21) на виді зверху утворюють в робочому напрямку (22) закриту назад літеру V, а на виді збоку вони нахилені вперед в робочому напрямку (22).

2. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що опорний механізм (10) виконано з можливістю переведення у підняте вгору транспортне положення або висувним для перевезення дорогами.

3. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорний механізм (10) виконано з можливістю підняття вгору або згортання в робочому положенні під час переїзду.

4. Ґрунтообробний пристрій за пп. 1-3, який відрізняється тим, що опорний механізм (10) виконано з можливістю опускання для транспортування з метою використання як додаткового опорного колеса або додаткової опорної осі для зниження навантаження на вісь шасі (5).

5. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорний механізм (10) виконаний з можливістю приведення його у відповідне робоче положення гідравлічним циліндром (14) та важільним механізмом (15).

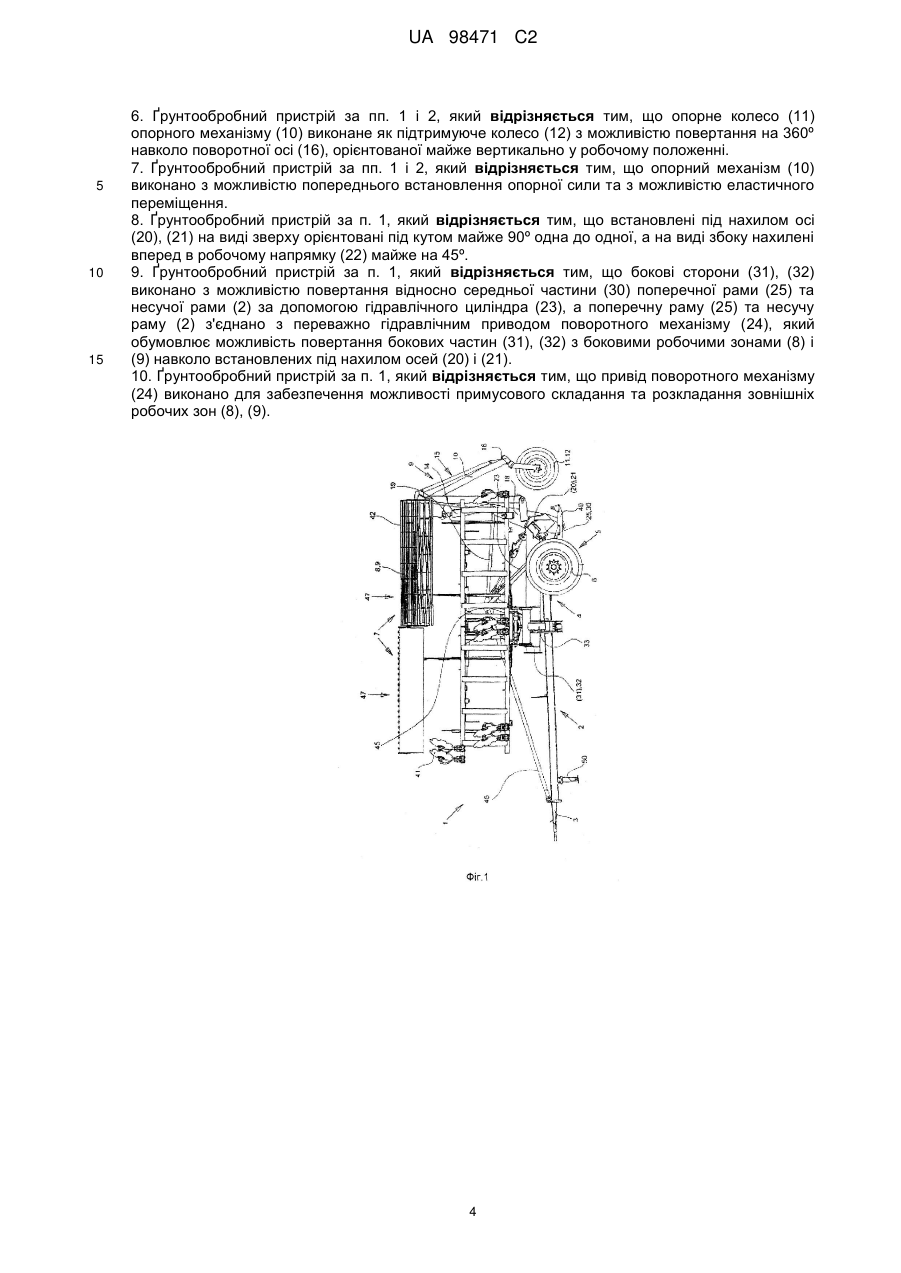

6. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорне колесо (11) опорного механізму (10) виконане як підтримуюче колесо (12) з можливістю повертання на 360º навколо поворотної осі (16), орієнтованої майже вертикально у робочому положенні.

7. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорний механізм (10) виконано з можливістю попереднього встановлення опорної сили та з можливістю еластичного переміщення.

8. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що встановлені під нахилом осі (20), (21) на виді зверху орієнтовані під кутом майже 90º одна до одної, а на виді збоку нахилені вперед в робочому напрямку (22) майже на 45º.

9. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що бокові сторони (31), (32) виконано з можливістю повертання відносно середньої частини (30) поперечної рами (25) та несучої рами (2) за допомогою гідравлічного циліндра (23), а поперечну раму (25) та несучу раму (2) з'єднано з переважно гідравлічним приводом поворотного механізму (24), який обумовлює можливість повертання бокових частин (31), (32) з боковими робочими зонами (8) і (9) навколо встановлених під нахилом осей (20) і (21).

10. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що привід поворотного механізму (24) виконано для забезпечення можливості примусового складання та розкладання зовнішніх робочих зон (8), (9).

Текст

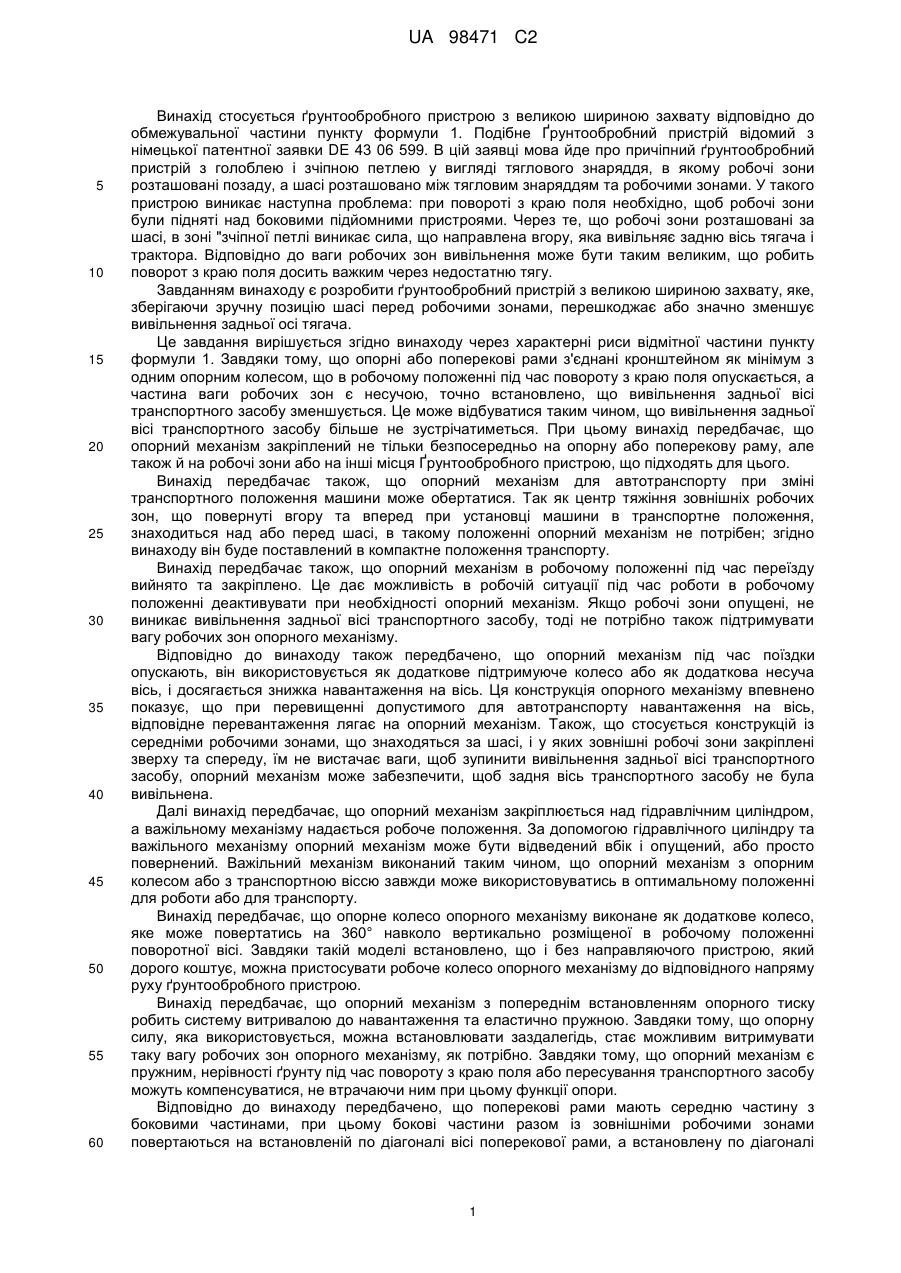

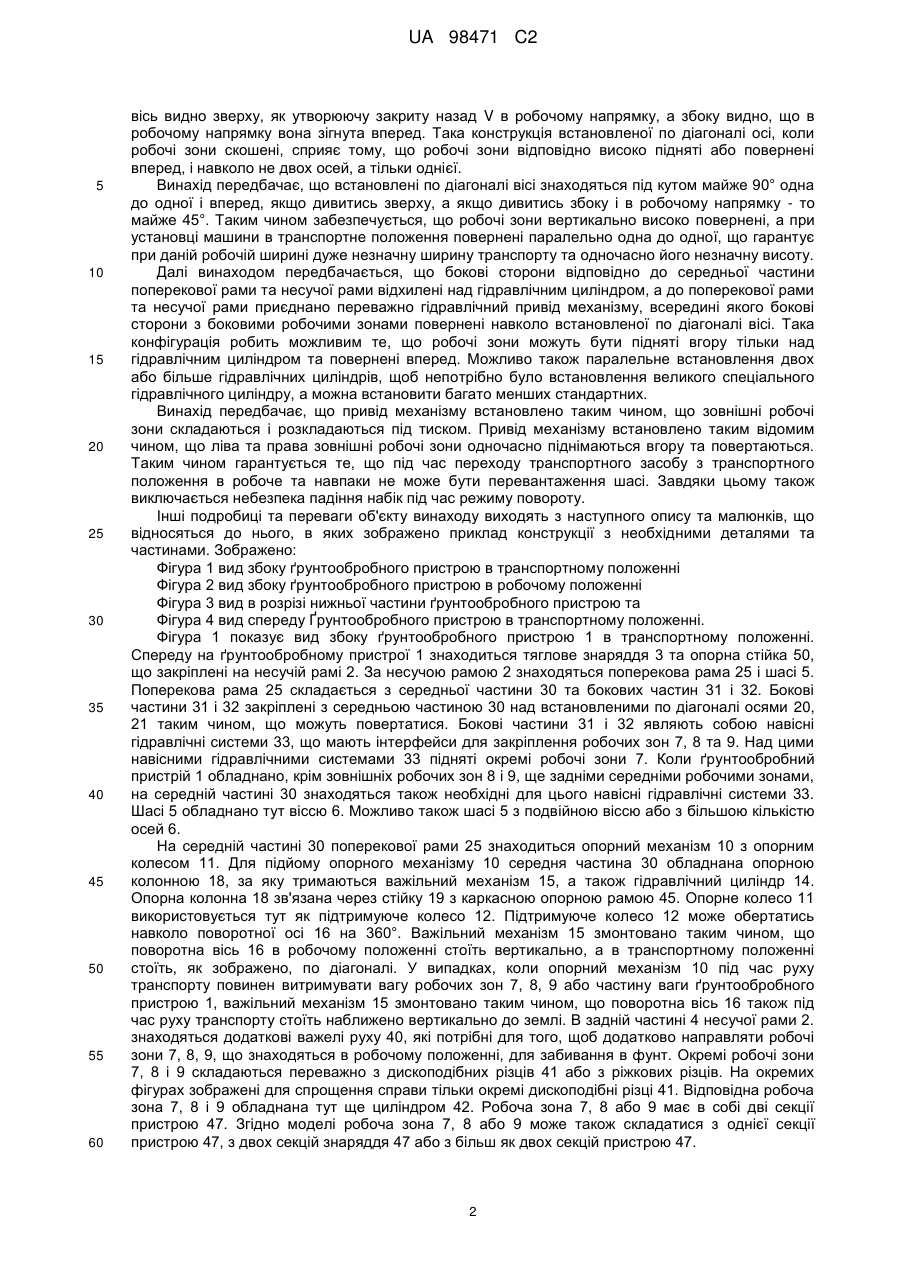

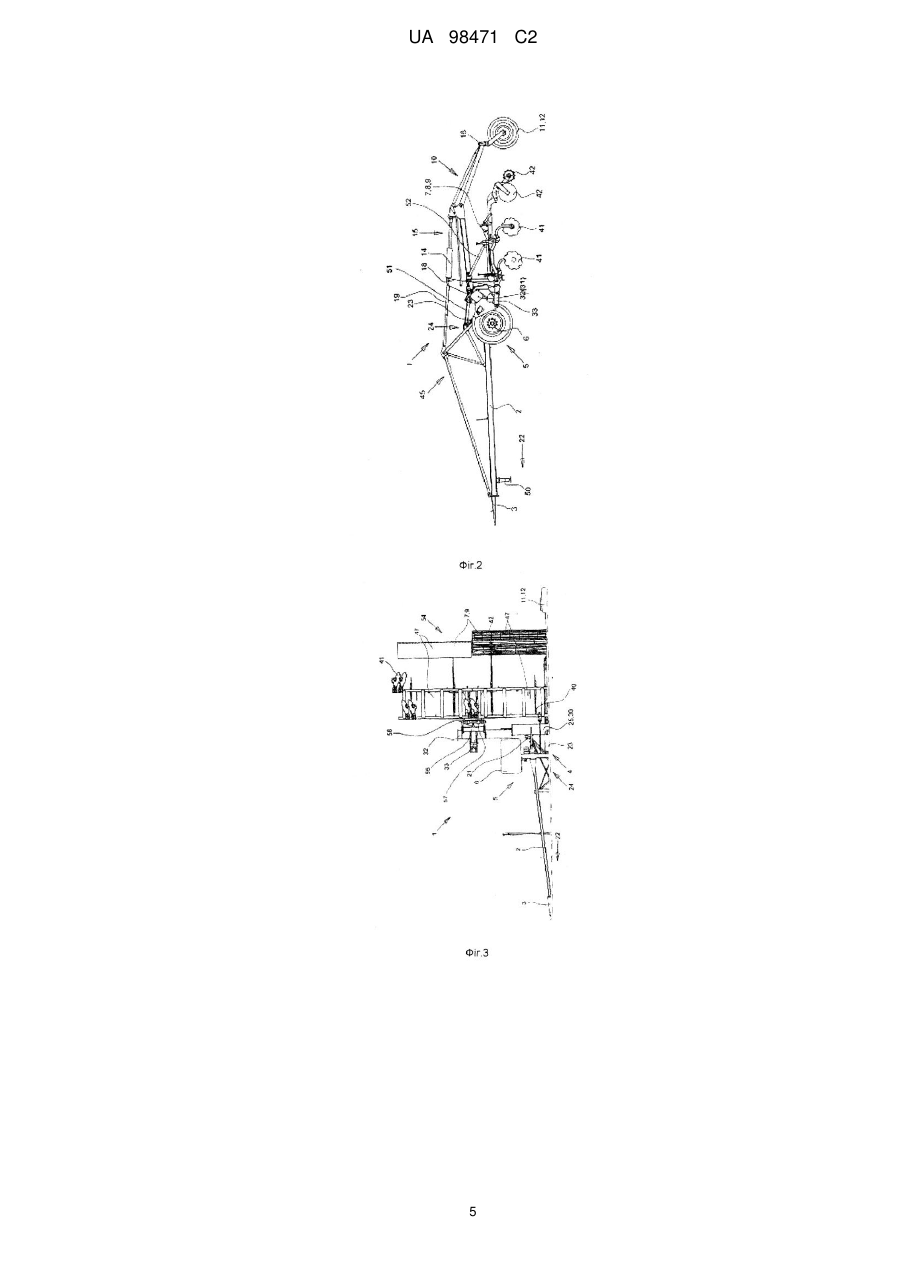

Реферат: Ґрунтообробний пристрій (1) з великою шириною захвату містить несучу раму (2) і тяговий пристрій (3) для з'єднання пристрою для обробітку ґрунту з транспортним засобом, причому несуча рама (2) в задній частині (4) має шасі (5) з віссю (6) і на ній за допомогою поперечної рами (25) розміщено множину робочих зон (7), які в робочому положенні розташовані за шасі (5). В положенні для транспортування щонайменше зовнішні робочі зони (8), (9) підняті вгору і повернені вперед в робочому напрямку (22), а несучу раму (2) або поперечну раму (25) з'єднано з опорним механізмом (10), що має щонайменше одне опорне колесо (11), яке виконане з можливістю опускання в робочому положенні при розвертанні на незораному краї поля для тримання частини ваги робочих зон (7). Поперечна рама (25) має середню частину (30) з боковими частинами (31), (32), причому бокові частини (31), (32) разом із зовнішніми робочими зонами (8) і (9) виконані з можливістю повертання навколо встановлених під нахилом осей (20), (21) поперечної рами (25), а встановлені під нахилом осі (20), (21) на виді зверху утворюють в робочому напрямку (22) закриту назад літеру V, а на виді збоку вони нахилені вперед в робочому напрямку (22). UA 98471 C2 (12) UA 98471 C2 UA 98471 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ґрунтообробного пристрою з великою шириною захвату відповідно до обмежувальної частини пункту формули 1. Подібне Ґрунтообробний пристрій відомий з німецької патентної заявки DE 43 06 599. В цій заявці мова йде про причіпний ґрунтообробний пристрій з голоблею і зчіпною петлею у вигляді тяглового знаряддя, в якому робочі зони розташовані позаду, а шасі розташовано між тягловим знаряддям та робочими зонами. У такого пристрою виникає наступна проблема: при повороті з краю поля необхідно, щоб робочі зони були підняті над боковими підйомними пристроями. Через те, що робочі зони розташовані за шасі, в зоні "зчіпної петлі виникає сила, що направлена вгору, яка вивільняє задню вісь тягача і трактора. Відповідно до ваги робочих зон вивільнення може бути таким великим, що робить поворот з краю поля досить важким через недостатню тягу. Завданням винаходу є розробити ґрунтообробний пристрій з великою шириною захвату, яке, зберігаючи зручну позицію шасі перед робочими зонами, перешкоджає або значно зменшує вивільнення задньої осі тягача. Це завдання вирішується згідно винаходу через характерні риси відмітної частини пункту формули 1. Завдяки тому, що опорні або поперекові рами з'єднані кронштейном як мінімум з одним опорним колесом, що в робочому положенні під час повороту з краю поля опускається, а частина ваги робочих зон є несучою, точно встановлено, що вивільнення задньої вісі транспортного засобу зменшується. Це може відбуватися таким чином, що вивільнення задньої вісі транспортного засобу більше не зустрічатиметься. При цьому винахід передбачає, що опорний механізм закріплений не тільки безпосередньо на опорну або поперекову раму, але також й на робочі зони або на інші місця Ґрунтообробного пристрою, що підходять для цього. Винахід передбачає також, що опорний механізм для автотранспорту при зміні транспортного положення машини може обертатися. Так як центр тяжіння зовнішніх робочих зон, що повернуті вгору та вперед при установці машини в транспортне положення, знаходиться над або перед шасі, в такому положенні опорний механізм не потрібен; згідно винаходу він буде поставлений в компактне положення транспорту. Винахід передбачає також, що опорний механізм в робочому положенні під час переїзду вийнято та закріплено. Це дає можливість в робочій ситуації під час роботи в робочому положенні деактивувати при необхідності опорний механізм. Якщо робочі зони опущені, не виникає вивільнення задньої вісі транспортного засобу, тоді не потрібно також підтримувати вагу робочих зон опорного механізму. Відповідно до винаходу також передбачено, що опорний механізм під час поїздки опускають, він використовується як додаткове підтримуюче колесо або як додаткова несуча вісь, і досягається знижка навантаження на вісь. Ця конструкція опорного механізму впевнено показує, що при перевищенні допустимого для автотранспорту навантаження на вісь, відповідне перевантаження лягає на опорний механізм. Також, що стосується конструкцій із середніми робочими зонами, що знаходяться за шасі, і у яких зовнішні робочі зони закріплені зверху та спереду, їм не вистачає ваги, щоб зупинити вивільнення задньої вісі транспортного засобу, опорний механізм може забезпечити, щоб задня вісь транспортного засобу не була вивільнена. Далі винахід передбачає, що опорний механізм закріплюється над гідравлічним циліндром, а важільному механізму надається робоче положення. За допомогою гідравлічного циліндру та важільного механізму опорний механізм може бути відведений вбік і опущений, або просто повернений. Важільний механізм виконаний таким чином, що опорний механізм з опорним колесом або з транспортною віссю завжди може використовуватись в оптимальному положенні для роботи або для транспорту. Винахід передбачає, що опорне колесо опорного механізму виконане як додаткове колесо, яке може повертатись на 360° навколо вертикально розміщеної в робочому положенні поворотної вісі. Завдяки такій моделі встановлено, що і без направляючого пристрою, який дорого коштує, можна пристосувати робоче колесо опорного механізму до відповідного напряму руху ґрунтообробного пристрою. Винахід передбачає, що опорний механізм з попереднім встановленням опорного тиску робить систему витривалою до навантаження та еластично пружною. Завдяки тому, що опорну силу, яка використовується, можна встановлювати заздалегідь, стає можливим витримувати таку вагу робочих зон опорного механізму, як потрібно. Завдяки тому, що опорний механізм є пружним, нерівності ґрунту під час повороту з краю поля або пересування транспортного засобу можуть компенсуватися, не втрачаючи ним при цьому функції опори. Відповідно до винаходу передбачено, що поперекові рами мають середню частину з боковими частинами, при цьому бокові частини разом із зовнішніми робочими зонами повертаються на встановленій по діагоналі вісі поперекової рами, а встановлену по діагоналі 1 UA 98471 C2 5 10 15 20 25 30 35 40 45 50 55 60 вісь видно зверху, як утворюючу закриту назад V в робочому напрямку, а збоку видно, що в робочому напрямку вона зігнута вперед. Така конструкція встановленої по діагоналі осі, коли робочі зони скошені, сприяє тому, що робочі зони відповідно високо підняті або повернені вперед, і навколо не двох осей, а тільки однієї. Винахід передбачає, що встановлені по діагоналі вісі знаходяться під кутом майже 90° одна до одної і вперед, якщо дивитись зверху, а якщо дивитись збоку і в робочому напрямку - то майже 45°. Таким чином забезпечується, що робочі зони вертикально високо повернені, а при установці машини в транспортне положення повернені паралельно одна до одної, що гарантує при даній робочій ширині дуже незначну ширину транспорту та одночасно його незначну висоту. Далі винаходом передбачається, що бокові сторони відповідно до середньої частини поперекової рами та несучої рами відхилені над гідравлічним циліндром, а до поперекової рами та несучої рами приєднано переважно гідравлічний привід механізму, всередині якого бокові сторони з боковими робочими зонами повернені навколо встановленої по діагоналі вісі. Така конфігурація робить можливим те, що робочі зони можуть бути підняті вгору тільки над гідравлічним циліндром та повернені вперед. Можливо також паралельне встановлення двох або більше гідравлічних циліндрів, щоб непотрібно було встановлення великого спеціального гідравлічного циліндру, а можна встановити багато менших стандартних. Винахід передбачає, що привід механізму встановлено таким чином, що зовнішні робочі зони складаються і розкладаються під тиском. Привід механізму встановлено таким відомим чином, що ліва та права зовнішні робочі зони одночасно піднімаються вгору та повертаються. Таким чином гарантується те, що під час переходу транспортного засобу з транспортного положення в робоче та навпаки не може бути перевантаження шасі. Завдяки цьому також виключається небезпека падіння набік під час режиму повороту. Інші подробиці та переваги об'єкту винаходу виходять з наступного опису та малюнків, що відносяться до нього, в яких зображено приклад конструкції з необхідними деталями та частинами. Зображено: Фігура 1 вид збоку ґрунтообробного пристрою в транспортному положенні Фігура 2 вид збоку ґрунтообробного пристрою в робочому положенні Фігура 3 вид в розрізі нижньої частини ґрунтообробного пристрою та Фігура 4 вид спереду Ґрунтообробного пристрою в транспортному положенні. Фігура 1 показує вид збоку ґрунтообробного пристрою 1 в транспортному положенні. Спереду на ґрунтообробному пристрої 1 знаходиться тяглове знаряддя 3 та опорна стійка 50, що закріплені на несучій рамі 2. За несучою рамою 2 знаходяться поперекова рама 25 і шасі 5. Поперекова рама 25 складається з середньої частини 30 та бокових частин 31 і 32. Бокові частини 31 і 32 закріплені з середньою частиною 30 над встановленими по діагоналі осями 20, 21 таким чином, що можуть повертатися. Бокові частини 31 і 32 являють собою навісні гідравлічні системи 33, що мають інтерфейси для закріплення робочих зон 7, 8 та 9. Над цими навісними гідравлічними системами 33 підняті окремі робочі зони 7. Коли ґрунтообробний пристрій 1 обладнано, крім зовнішніх робочих зон 8 і 9, ще задніми середніми робочими зонами, на середній частині 30 знаходяться також необхідні для цього навісні гідравлічні системи 33. Шасі 5 обладнано тут віссю 6. Можливо також шасі 5 з подвійною віссю або з більшою кількістю осей 6. На середній частині 30 поперекової рами 25 знаходиться опорний механізм 10 з опорним колесом 11. Для підйому опорного механізму 10 середня частина 30 обладнана опорною колонною 18, за яку тримаються важільний механізм 15, а також гідравлічний циліндр 14. Опорна колонна 18 зв'язана через стійку 19 з каркасною опорною рамою 45. Опорне колесо 11 використовується тут як підтримуюче колесо 12. Підтримуюче колесо 12 може обертатись навколо поворотної осі 16 на 360°. Важільний механізм 15 змонтовано таким чином, що поворотна вісь 16 в робочому положенні стоїть вертикально, а в транспортному положенні стоїть, як зображено, по діагоналі. У випадках, коли опорний механізм 10 під час руху транспорту повинен витримувати вагу робочих зон 7, 8, 9 або частину ваги ґрунтообробного пристрою 1, важільний механізм 15 змонтовано таким чином, що поворотна вісь 16 також під час руху транспорту стоїть наближено вертикально до землі. В задній частині 4 несучої рами 2. знаходяться додаткові важелі руху 40, які потрібні для того, щоб додатково направляти робочі зони 7, 8, 9, що знаходяться в робочому положенні, для забивання в фунт. Окремі робочі зони 7, 8 і 9 складаються переважно з дископодібних різців 41 або з ріжкових різців. На окремих фігурах зображені для спрощення справи тільки окремі дископодібні різці 41. Відповідна робоча зона 7, 8 і 9 обладнана тут ще циліндром 42. Робоча зона 7, 8 або 9 має в собі дві секції пристрою 47. Згідно моделі робоча зона 7, 8 або 9 може також складатися з однієї секції пристрою 47, з двох секцій знаряддя 47 або з більш як двох секцій пристрою 47. 2 UA 98471 C2 5 10 15 20 25 30 На фігурі 2 зображено вид збоку ґрунтообробного пристрою 1 в робочому положенні. Перш за все він показує, що шасі 5 з віссю 6 знаходиться між тягловим пристроєм 3 і робочою зоною 7. Робочі зони 7 складаються тут з двох рядів розташованих одне біля другого дископодібних різців 41, та розташованого за дископодібними різцями 41 циліндру 42. На фігурі 2 зображено також, як виглядає в робочому положенні опорний механізм 10 з опорним колесом 11. Відповідно кінематично розраховано важільний механізм 15. Гідравлічний циліндр 14 опорного механізму 10 пов'язаний з гідроакумулятором, якого нема на зображенні, який забезпечує пристосування до ґрунту опорного колеса 11, а відповідно і всього опорного механізму 10. Каркасна опорна рама 45 забезпечує необхідну стабільність несучої рами і фіксує також опорну колонну 18 опорного механізму 10. Над стійкою 19 стоїть опорна колонна 18 з опорним механізмом 10 разом з каркасною опорною рамою 45. Над гідравлічним циліндром 23 та парою направляючих важелів 51 і 52 поворотного механізму 24 повертаються бокові частини 31 і 32 з робочими зонами 7, 8 і 9 відповідно в транспортному або робочому положенні. На фігурі 3 зображено вид нижньої частини ґрунтообробного пристрою 1 в робочому положенні, але тільки ліву сторону знаряддя 54. Права сторона знаряддя має вигляд дзеркального відображення. Окремі робочі зони 7 і 9 знаходяться за шасі 5 і складаються тут з двох секцій знаряддя 47. Сліди, що залишені шасі 5, можуть бути розрихлені та вирівняні під час роботи, наприклад дископодібними різцями 41 або іншими різцями робочої зони 7. Шасі 5 із своєю віссю 6 з'єднано безпосередньо з несучою рамою 2. Середня частина 30 поперекової рами 25 міцно з'єднана з несучою рамою 2 і тримає обидві бокові частини 31 і 32, що повернені навколо закріплених по діагоналі осей 20 і 21 до середньої частини 30. Навісна гідравлічна система 32 з важелем, що направлено вниз 55, та важелем, що направлено вгору 56, тримає над трьохмірною колонною 57 робочу зони 7 та 9. На фігурі 4 зображено вид спереду ґрунтообробного пристрою 1 в транспортному положенні. Для спрощення робоча зона 8 та бокова частина 31 правої сторони пристрою не зображені. Таким чином також показано, як окремі вісі 20 і 21 розташовані у формі літери V одна до одної. Але два гідравлічних циліндри 23 і поворотний механізм 24 обертають бокові частини 31, 32 з закріпленими на них робочими зонами 7 для транспорту вперед та вгору. Це відбувається одночасно, тому що поворотний механізм 24 є вільним. В цьому прикладі введені в дію два звичайних гідравлічних циліндри 23, а не один окремий, відповідно більшого розміру, гідравлічний циліндр. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Ґрунтообробний пристрій (1) з великою шириною захвату, що містить несучу раму (2) і тяговий пристрій (3) для з'єднання пристрою для обробітку ґрунту з транспортним засобом, причому несуча рама (2) в задній частині (4) має шасі (5) з віссю (6) і на ній за допомогою поперечної рами (25) розміщено множину робочих зон (7), які в робочому положенні розташовані за шасі (5), причому в положенні для транспортування щонайменше зовнішні робочі зони (8), (9) підняті вгору і повернені вперед в робочому напрямку (22), причому несучу раму (2) або поперечну раму (25) з'єднано з опорним механізмом (10), що має щонайменше одне опорне колесо (11), яке виконане з можливістю опускання в робочому положенні при розвертанні на незораному краї поля для тримання частини ваги робочих зон (7), який відрізняється тим, що поперечна рама (25) має середню частину (30) з боковими частинами (31), (32), причому бокові частини (31), (32) разом із зовнішніми робочими зонами (8) і (9) виконані з можливістю повертання навколо встановлених під нахилом осей (20), (21) поперечної рами (25), а встановлені під нахилом осі (20), (21) на виді зверху утворюють в робочому напрямку (22) закриту назад літеру V, а на виді збоку вони нахилені вперед в робочому напрямку (22). 2. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що опорний механізм (10) виконано з можливістю переведення у підняте вгору транспортне положення або висувним для перевезення дорогами. 3. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорний механізм (10) виконано з можливістю підняття вгору або згортання в робочому положенні під час переїзду. 4. Ґрунтообробний пристрій за пп. 1-3, який відрізняється тим, що опорний механізм (10) виконано з можливістю опускання для транспортування з метою використання як додаткового опорного колеса або додаткової опорної осі для зниження навантаження на вісь шасі (5). 5. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорний механізм (10) виконаний з можливістю приведення його у відповідне робоче положення гідравлічним циліндром (14) та важільним механізмом (15). 3 UA 98471 C2 5 10 15 6. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорне колесо (11) опорного механізму (10) виконане як підтримуюче колесо (12) з можливістю повертання на 360º навколо поворотної осі (16), орієнтованої майже вертикально у робочому положенні. 7. Ґрунтообробний пристрій за пп. 1 і 2, який відрізняється тим, що опорний механізм (10) виконано з можливістю попереднього встановлення опорної сили та з можливістю еластичного переміщення. 8. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що встановлені під нахилом осі (20), (21) на виді зверху орієнтовані під кутом майже 90º одна до одної, а на виді збоку нахилені вперед в робочому напрямку (22) майже на 45º. 9. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що бокові сторони (31), (32) виконано з можливістю повертання відносно середньої частини (30) поперечної рами (25) та несучої рами (2) за допомогою гідравлічного циліндра (23), а поперечну раму (25) та несучу раму (2) з'єднано з переважно гідравлічним приводом поворотного механізму (24), який обумовлює можливість повертання бокових частин (31), (32) з боковими робочими зонами (8) і (9) навколо встановлених під нахилом осей (20) і (21). 10. Ґрунтообробний пристрій за п. 1, який відрізняється тим, що привід поворотного механізму (24) виконано для забезпечення можливості примусового складання та розкладання зовнішніх робочих зон (8), (9). 4 UA 98471 C2 5 UA 98471 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
